XPS挤塑聚苯板外墙保温系统材料及施工工艺介绍1适用范围2基本构造：3技术特点：4主要性能指标5.施工程序6施工要点（1）调整脚手架（2）基层墙体处理（3）准备材料（4）保温板的粘贴（5）安装固定件（6）打磨（7）划分格凹线条（8）涂抹抗裂防水底层砂浆（9）网格布的铺设（10）涂抹抗裂防水面层砂浆（11）如墙面采用瓷砖饰面（12）补洞及修理（13）变形缝的做法7外墙外保温构造图（1）外墙阳角、阴角详图（2）保温板抹胶及固定件排列详图（3）勒角详图（4）门窗洞口排板，铺网详图（5）窗洞口详图（一）（6）窗洞口详图（二）（7）阳台、檐口详图（8）女儿墙详图（9）系统变形缝详图（一）（10）系统变形缝详图（二）（11）分格缝、装饰线、滴水详图（12）穿墙管道、标牌详图（13）伸缩缝、空调机搁板（14）空调机室外机架、防盗网、水落管卡子详图8节能功效适用范围基本构造技术特点主要性能指标施工程序施工要点外墙外保温构造图示节能功效外墙保温现场图1适用范围基层为混凝土、空心砌块、轻质填充砌体、粘土砖和粘土砖等材料。
可用于不同气候区建筑外墙外保温工程。
2基本构造：基墙、粘贴层、保温隔热层、抗裂防护层、饰面层（涂料、面砖）3技术特点：该技术采用点边粘贴的做法和先进的硬质绝热材料，消除了建筑物冷热桥现象，具有显著的防水效果，对建筑物有保护作用，同时增强了居住的舒适度，装饰效果好，相容性好，抗老化效果好，是一种特别适合中国建筑国情的外墙外保温体系。
4主要性能指标保温板主要性能指标序号1234检验项目表面密度导热系数尺寸稳定性垂直于板面方向的抗拉强度5燃烧的性能（氧指数）％≥30单位Kg/㎡w/（m·k）％MPa标准要求35—45≤0.028≤0.30≥0.10膨胀锚固定主要性能指标检验项目单个锚栓抗拉承载力标准值单个锚栓对系统传热增加值单位KN标准要求≥0.60w/（㎡k）≤0.0045.施工程序6施工要点（1）调整脚手架，使架管或管头与墙面的最小距离为400mm，以便施工。

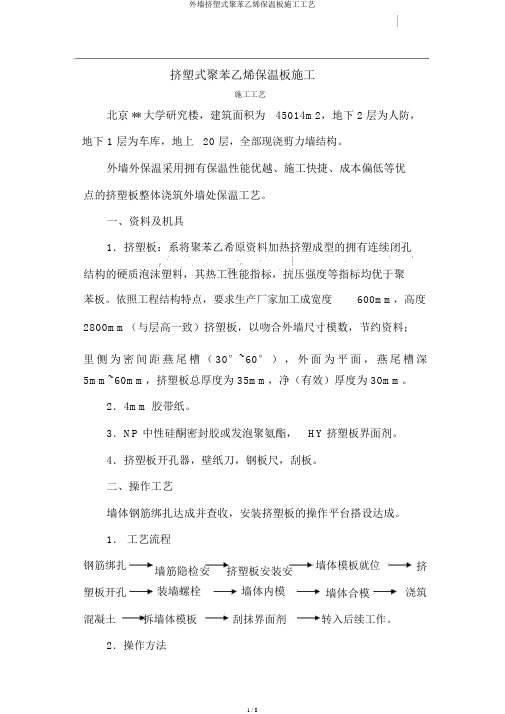

挤塑式聚苯乙烯保温板施工施工工艺北京 ** 大学研究楼，建筑面积为45014m2，地下 2 层为人防，地下 1 层为车库，地上20 层，全部现浇剪力墙结构。
外墙外保温采用拥有保温性能优越、施工快捷、成本偏低等优点的挤塑板整体浇筑外墙处保温工艺。
一、资料及机具1．挤塑板：系将聚苯乙希原资料加热挤塑成型的拥有连续闭孔结构的硬质泡沫塑料，其热工性能指标，抗压强度等指标均优于聚苯板。
依照工程结构特点，要求生产厂家加工成宽度600mm，高度2800mm（与层高一致）挤塑板，以吻合外墙尺寸模数，节约资料；里侧为密间距燕尾槽（30°~60°），外面为平面，燕尾槽深5mm~60mm，挤塑板总厚度为 35mm，净（有效）厚度为 30mm。
2．4mm 胶带纸。
3．NP 中性硅酮密封胶或发泡聚氨酯，HY 挤塑板界面剂。
4．挤塑板开孔器，壁纸刀，钢板尺，刮板。
二、操作工艺墙体钢筋绑扎达成并查收，安装挤塑板的操作平台搭设达成。
1．工艺流程钢筋绑扎塑板开孔墙筋隐检安装墙螺栓挤塑板安装安墙体内模墙体模板就位墙体合模挤浇筑混凝土拆墙体模板刮抹界面剂转入后续工作。
2．操作方法⑴挤塑板安装①依照现场放样的排板图就位，全部阴角处挤塑板均不碰头，让出 30mm~50mm 的边，待混凝土浇筑时让其形成素混凝土阳角，挤塑板用火烧丝扎透外面垫 30mm×30mm 薄铁皮，将挤塑保温板绑在墙体钢筋的外侧，以牢固为宜。
②挤塑板的燕尾槽面向内，平板面朝外，相邻板间均为企口相连，上端和右边的企口朝外，便于连接，板与板之间的企口缝要尽可能亲密，且用胶带纸密封。
③将外墙外侧模板就位，也就是将保温板置于外墙外模的内侧，此时依照外墙穿墙拉杆的地址，用挤塑板开孔器交挤塑板开洞，挤塑板开孔器应旋转推进，保证孔的尺寸规矩，不伤害保温板。
④安穿墙拉杆与套管，内模就位，按老例方法合模即可。
⑤外模上口要放┏型薄镀锌铁皮，既对保温板上口保护，又使墙体混凝土灌筑时不会填入模板段的燕尾槽内。
挤塑聚苯板外墙保温施工方案编制：审核：批准：河南三建建设集团有限公司年月日挤塑聚苯乙烯泡沫板外墙保温施工方案★ 编制依据1、《建筑节能工程施工质量验收规范》GB50411-20072、《建筑节能构造用料做法》07EJ1013、《外墙外保温工程技术规程》JGJ144-20044、《绝热用挤塑聚苯乙烯泡沫塑料（XPS）》GB/T10801.2-20025、《建筑装饰装修工程质量验收规范》GB50210-20016、《膨胀聚苯板薄抹灰保温系统》JG149-20037、建筑施工图纸1．工程概况沈阳克莱斯特国际外商公寓工程位于沈阳市皇姑区黄河南大街38号，占地面积 76000m2，是由10 个高层建筑和一个多层建筑组成的高层商、住楼群。
工程总建筑面积 365000m2。
本工程高层楼体外墙采用挤塑聚苯乙烯泡沫板为主要保温隔热材料，以粘、钉结合方式与墙身固定，抗裂砂浆复合耐碱玻纤网格布为保护增强层，涂料饰面的外墙保温系统。
下面以最早封顶的9号楼为例，编制外墙保温施工方案。
2．材料组成2.1 挤塑聚苯乙烯泡沫板规格为 1200mm×600mm×40mm，平头式，阻燃型，表观密度 25～32kg/m3，尺寸收缩率小于1.5%，吸水率小于 1.5%。
2.2 专用聚合物粘结、面层砂浆厂家已配制好，现场施工时加水用手持式电动搅拌机搅拌，重量比为水:聚合物砂浆等于 1:5，可操作时间不小于 2h。
2.3 固定件采用自攻螺栓配合工程塑料膨胀钉固定挤塑聚苯乙烯泡沫板，要求单个固定件的抗拉承载力标准值不小于 0.6kN。
2.4 耐碱玻纤网格布用于增强保护层抗裂及整体性；孔径 4mm×4mm，宽度 1000mm，每卷长度 100000mm。
2.5 聚乙烯泡沫塑料棒用于填塞膨胀缝，作为密封膏的隔离背衬材料，其直径按缝宽的 1.4 倍选用。
3．施工要求及条件3.1 经业主、监理、总包、外保温施工单位联合验收的 9 号楼外墙体（可分段进行）垂直、平整度满足规范要求，门窗框安装到位，飘窗、阳台栏板、挑檐等突出墙面部位尺寸合格，办理交接单后即可进行施工。
挤塑板外墙保温施工方案(总9页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除一、材料技术指标表一挤塑板性能指标符合质量验收标准（GB/T10801.2-2002）难燃Ｂ1级挤塑板，表观密度为25㎏/m3≤密度≤32㎏/m3，尺寸（1200㎜×600㎜×35㎜）挤塑式保温板。
表二砂浆胶粘剂技术指标聚合物粘结胶浆是高分子聚合物材料，符合《外墙外保温用聚合物砂浆质量验收标准（DBJ04－234－2005）》。
下列数据以《外墙外保温用聚合物表三抗裂砂浆技术指标外墙外保温抗裂砂浆是高分子聚合物材料，符合《建筑外墙外保温系统用产品（材料）（DBJ04－234－2005）》。
下列数据以《建筑外墙外保温系表四耐碱型玻璃纤维网格布技术要求涂塑耐碱玻璃纤维网格布符合（DBJ04－239－2005（容重≥160 g/㎡）采用抗碱性高级玻璃纤维编织而成。
下列数据以（DBJ04－238－2005）为表五机械锚固件的主要技术指标机械锚固件：锚栓由外层套管和内部螺栓两部分组成。
锚固钉Φ10、长二、施工准备（1）作业条件1、结构已验收完，墙面弹出+50线，门窗框安装完毕并验收合格。
2、外墙面的预埋件、设备穿墙管道等提前完毕，并留出外保温厚度，结构施工时的预留洞提前堵塞严密。
3、操作地点环境温度不低于5度。
雨天，风力大于四级天气,雨雪天不施工。
（2）主要机具切割器、冲击钻、手提搅拌器、放线工具，手推车，水桶、剪子、壁纸刀、螺丝刀、扫帚、铁锹、钢丝刷、水灰斗、开刀、撬棍、钢尺、橡皮锤、木楔、抹子、压子、阴阳角抿子、托线板、皮尺、2米靠尺、水平尺，锯齿抹子。
三、施工工艺（1）工艺流程（图）（2）施工要求(GBJ301-2001)垂直度。
用2m（3）放线、打点1、弹控制线控制线等。
2、挂基准线（4）材料配制=4-4.5：110min（51、点框粘法9个粘结点，直径100(80)mm40%。
挤塑聚苯板(XPS)保温屋面施工交底部位：保温屋面交底内容：1.材料选择屋面保温材料采用100厚挤塑型聚苯板，要求导热系数为0.030W/(mk)，容重为40kg/m3，材料进场后由材料员进行外观验收，检查外形、容重、厚度。
外形整齐，厚度允许偏差±4mm。
应根据块材单块体积，计算其重量检查容重是否超标，办理验收手续和记录。
保温材料堆放要注意防潮，防止破坏和污染。
防水材料，出厂质量证明文件应齐全，使用国家认证的厂家和有材料质量证明的材料，同时由现场实验员负责取样送检，合格后方可使用。
2.施工方法：(1)保温层施工①基层应平整、干净、干燥；②挤塑板的铺贴方式采用干铺；③挤塑板不应破碎、缺棱角，铺设时遇有缺棱掉角、破碎不齐的，应锯平拼接使用。
④板与板间之间要错缝、挤紧，不得有缝隙。
若因挤塑板裁剪不方正或裁剪不直而形成缝隙，应用挤塑板条塞入并打磨平。
(2)找坡层施工①先按设计坡度及流水方向，用砂浆打点定位，确保坡度、厚度正确。
②铺设水泥陶粒找坡，用平板振动器压实适当，表面平整，找坡正确。
③找坡层完工后，应用彩条布覆盖，以防浸水和破坏。
④铺设找坡层时，应按设计规定埋设好排气槽、管。
(3)水泥砂浆找平层施工①水泥砂浆要求：严格控制配合比，使用清净中砂并过5mm孔筛，含泥量不大于3%。
②做好防水基层的处理，板面上的垃圾、杂物、硬化的砂浆块等必须请除干净，墙上四周必须弹出水平标高控制线（50线）。
孔洞、管线应事前预埋、预留，严禁事后打洞。
③施工前应在底层先刷一道素水泥奖，找平层应粘结牢固，没有松动、起砂、起皮等现象，表面平整度≤5mm。
④找平层应设置30宽分隔缝，间距不大于6m×6m。
⑤在女儿墙、管道出屋面处均做成半径不小于10～15cm的圆角。
⑥防水层施工前，现场要进行基层检验：一般是将一块薄膜覆盖在找平层上，经过一夜后第2天早上掀起薄膜处没有明显的潮湿痕迹，则可进行防水层施工。
(4)防水层施工①冷底子油的涂刷A.基层处理剂的涂刷要薄而均匀，不得有空白、麻点、气泡；B.涂刷时间宜在铺贴油毡前1-2h进行，使油层干燥而不粘灰尘；基层处理剂涂刷后宜在当天铺完防水层，但也要根据具体情况灵活确定。
外墙外保温板施工工艺北京****新型建材有限公司二○○九年七月总则1.本施工方案在贯彻了国家建筑节能政策及执行《民用建筑节能设计标准北京地区实施细则》的统一做法基础上而制定，节能要求达到65%。
其基本构造见表1聚合物砂浆保温板基本构造本作法把挤塑板直接粘贴在建筑物外墙内表面上，把耐碱玻璃纤维网格布（以下简称为网格布）压入聚合物砂浆涂覆表面，达到抗裂、抗冲击、减少热桥作用。
2.施工方案的最终装饰效果既与材料本身的性能有关，也与施工工艺有很大的关系，合理的施工工艺可以使材料优越的性能和装饰效果得到充分的体理。
为加强工程先进管理，确保施工质量，提高材料的实用技术、经济效益，特制订本方案。
3.施工中除应遵守执行技术规程外,还应符合国家和地方的其它相关标准、规范。
4.技术参考标准为《外墙外保温用聚合物砂浆质量检验标准》（DBJ/T01-63-2002），《外墙外保温施工技术规程》（DBJ/T01-38-2002），《建筑构造通用图集墙身—外墙外保温》（88J2-9）。
一、施工准备1.1 材料、规格、工具及使用部位1.1.1材料挤塑板、胀栓、粘结砂浆、抗裂砂浆、耐碱网布等说明：1.外墙立面大面积外墙保温(凡设计要求为涂料)的部位为60mm厚挤塑板,挑台上下平面及侧立面为30mm厚挤塑板.2.挤塑使用名称:欧文斯克宁品牌, 规格600×1200×30㎜、600×1200×60㎜3.挤塑板必需单面喷涂界面砂浆。
1.1.2工具扫帚、钢丝刷、灰槽、铁锨、托板、壁纸刀、剪刀、2m托线板、筛子、抹子、橡皮锤等。
1.2作业条件1.2.1 结构工程验收完毕，楼板面已弹出50cm粘贴控制线。
1.2.2 外墙门窗口安装完毕。
1.2.3 水暖及装饰工程分别需用的管卡、挂勾和窗帘杆卡子等埋件，宜留出位置或埋设完毕。
电气工程的暗管线、接线盒等必须埋设完毕，并应完成暗管线的穿带线工作。
1.2.4操作地点环境温度不低于5℃。
挤塑聚苯乙烯泡沫板外墙外保温施工工法1 前言外墙外保温成为目前大力推广的建筑保温节能技术，外保温层包在主体结构的外侧，能够保护主体结构，延长建筑物的寿命；外保温有效减少了建筑结构的热桥，消除了墙面的“冷凝”现象，提高了居住的舒适度。
挤塑聚苯乙烯泡沫板是以聚苯乙烯树脂加上其他的原辅料与聚合物，通过加热混合同时注入催化剂，然后挤塑压出成型的硬质泡沫塑料板。
这种泡沫板可以有效阻止包含水蒸气的水分子的渗透，即使在遭到机械破坏或表面处于拉毛状态，也能有效地维持较低的吸水性，很少发生老化现象，它具有很低的导热系数和很高的抗压强度，具有高效保温效能。
挤塑聚苯乙烯泡沫板外墙外保温技术是实现建筑节能的有效方式之一。
2 工法特点该工法主要特点有三点：一、通过网格布翻包处理等方法合理地消除了缝隙之间的热桥，解决了这些部位容易出现裂缝的问题。
二、保温层与结构连接好，施工方便，工序衔接紧凑。
三、在门窗口节点、装饰线、变形缝、弧形阳台等部位采取合理的施工方法，避免这些部位出现空鼓等质量通病。
3 施工工艺3.1工艺原理保温板施工前清理基层墙面，在粘贴挤塑聚苯乙烯泡沫板的墙面涂刷界面剂，在洞口、勒角、阳台等部位进行网格布翻包处理，挤塑聚苯乙烯泡沫板在涂好粘结砂浆后粘贴在墙面上，待挤塑聚苯乙烯泡沫板粘结牢固后安装锚固件，然后用界面剂来增强挤塑板与聚合物砂浆的粘结力，待界面剂晾干至不粘手后将配制好的聚合物砂浆均匀地涂抹在挤塑聚苯乙烯泡沫板上，平铺压埋网格布，在底层聚合物水泥浆凝固前不粘手时再抹面层聚合物水泥浆找平压光，最后使用滚涂法施工面层涂料。
3.2工艺流程工艺流程如下：基层墙面处理→涂刷基层界面剂→涂刷界面剂→配制聚合物砂浆→网格布翻包处理→粘贴挤塑聚苯乙烯泡沫板→安装锚固件→涂刷面层界面剂→抹底层聚合物砂浆→铺设网格布→抹面层聚合物砂浆→涂刷饰面涂料3.3基层墙面处理在保温板施工前，必须清理墙体基层上残留的浮灰、脱模剂油污等，同时，对剪力墙表面的混凝土凸起、空鼓和疏松等部位进行处理，外墙上各种施工时预留的孔洞应填塞密实。
挤塑聚苯板外墙保温施工工艺及质量控制外墙外保温已成为建筑节能最常用的方式目前用于外墙保温的建材种类繁多主要有胶粉聚苯颗粒砂浆、发泡聚苯板、挤塑聚苯板等现在部分地方建设主管部门已经发文逐步禁止使用外墙保温砂浆。
综合保温性能、经济性、施工便利、使用效果等因素挤塑聚苯板在外墙外保温方面具有广阔的应用前景必将创造较好的经济和社会效益。
1、原材料简介挤塑聚苯板全称为挤塑聚苯乙烯保温板（EPS）（以下简称挤塑板）,是以聚苯乙烯树脂或其共聚物为主要成分加入少量添加剂经过加热挤塑成型的硬质泡沫塑料板材。
其内部具有十分完整的闭孔式蜂窝结构结构之间紧密无空隙水分不易渗透板材断面均匀、质地结实重量轻。
同时挤塑板还具有施工操作方便易裁割耐候、抗压、抗裂、憎水、防火性能高等特点。
挤塑板的性能项目单位指标压缩强度150~650kPa表观密度> 20kg/m2导热系数< 0.042W/(m2.k)燃烧性能阻燃体挤塑板外墙外保温系统是由挤塑板、专用界面剂、粘结砂浆、抗裂砂浆、网格布、固定件组成。
它是用保温隔热性能好的挤塑板采用锚固件的方式固定在基层墙体的外表面以聚合物抗裂砂浆为保护层以耐碱玻璃纤维布为增强层外做装饰饰面与墙体连成整体改善墙体的保温性能从而使墙体具有较好的保温隔热、憎水隔音、环保节能的性能。
2、施工工艺2.1施工工艺流程基层墙面处理-弹线-校准门窗洞口-挂垂直和拉水平线-排挤塑板T材料准备T配制粘接剂T镶贴挤塑聚苯乙烯板T打磨找平T嵌贴翻包网格布-安装锚固件-铺设网络布-涂抹抗裂砂浆-找平修补-涂面层涂料-验收。
2.2施工环境条件采用挤塑板外墙外保温施工之前其施工条件应该满足以下四点要求⑴基层墙体应坚实、清洁、无妨碍粘接的污染物垂直度和平整度应满足规范要求。
⑵在施工作业期间和板粘结完工后24h内，环境和基层表面温度均应高于5C,风力不得大于5级。
如遇雨季施工时应有可靠的防雨措施冬季时采取适当的保护措施。
