EPS聚苯板外墙外保温薄抹灰系统施工工法1 前言1.1 在淮河以南，长江流域的广大夏热冬冷地区，每年到夏季均会出现不同程度的电荒，而包括生产用电在内，用在空调一项竟然占了其中的三分之一，在这样的大环境下，作为国家节能政策的重要一环，外墙保温隔热系显得犹为重要。
1.2 EPS聚苯板外墙外保温系统已成为墙体保温隔热方式的发展方向，借鉴国外建筑先进的节能经验，同时根据在夏热冬冷地区的外保温经验，通过对EPS 聚苯板与墙体粘结，与外饰面层结合、节点处理等多方面内容进行攻关，为解决裂缝问题，总结出本施工工法。
2 工法特点2.1 对主体结构起保护作用外保温方式是将保温材料放在主体结构的外部，这就减少了外界温度、湿度、紫外线带对墙体的影响，既可以减少主体结构的热应力，又对主体结构起保护作用，从而延长了主体结构的耐久性，故比内保温和夹心保温更科学。
2.2 基本消除“热桥”的影响采用外保温在避免“热桥”方面比内保温和夹心保温都有利，如在内外墙交界处、外墙与楼板、外墙板、外墙角、构造柱、框架梁、框架柱、门窗洞口以及屋顶与外墙交界处所产生的“热桥”。
2.3 使墙体潮湿情况得到改善一般情况下，为了防止冷凝现象，内保温须设置空气层，而采用外保温时，由于蒸汽渗透阻高的主体结构材料处于保温层的内侧，用稳定传湿理论进行冷凝分析，在墙体内部一般不会发生冷凝现象，故无需设置空气层，在饰面层质量保证的情况下，保温材料不会受潮而降低其保温效果。
同时，由于采用外保温措施后，结构层的整个墙身温度提高了，降低了它的含湿量，因而进一步改善了墙体的保温性能。
2.4 有利于室温保持稳定采用外保温之后，墙体的热惰性也随之增大，由于结构层墙体的温度与室外空气温度相接近，当室外空气温度上升或下降以及室内受到不稳定热作用时，墙体能够吸收和释放能量，故有利于室温稳定。
2.5 有利于改善室内热环境的质量室内热环境质量受室内空气温度和围护结构表面温度的影响，如果提高围护结构内表面温度，而适当降低室内空气温度，也能获得室内舒适的热环境。

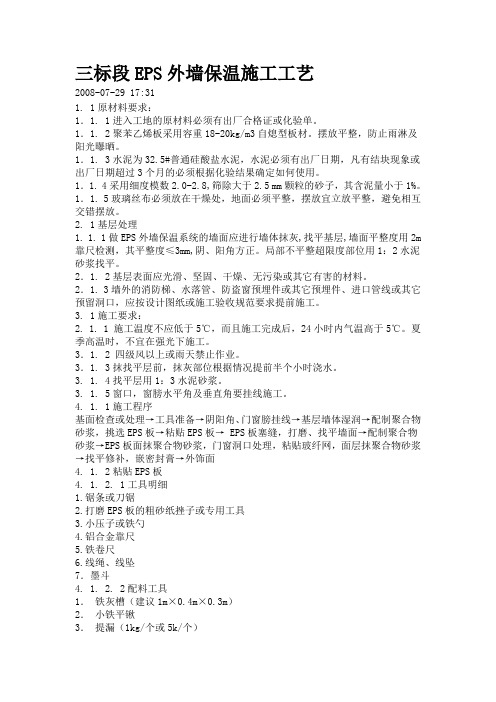

三标段EPS外墙保温施工工艺2008-07-29 17:311. 1原材料要求：1．1. 1进入工地的原材料必须有出厂合格证或化验单。
1．1. 2聚苯乙烯板采用容重18-20kg/m3自熄型板材。
摆放平整，防止雨淋及阳光曝晒。
1．1. 3水泥为32.5#普通硅酸盐水泥，水泥必须有出厂日期，凡有结块现象或出厂日期超过3个月的必须根据化验结果确定如何使用。
1．1. 4采用细度模数2.0-2.8,筛除大于2.5 mm颗粒的砂子，其含泥量小于1%。
1．1. 5玻璃丝布必须放在干燥处，地面必须平整，摆放宜立放平整，避免相互交错摆放。
2. 1基层处理1. 1. 1做EPS外墙保温系统的墙面应进行墙体抹灰,找平基层,墙面平整度用2m 靠尺检测，其平整度≤3mm,阴、阳角方正。
局部不平整超限度部位用1：2水泥砂浆找平。
2．1. 2基层表面应光滑、坚固、干燥、无污染或其它有害的材料。
2．1. 3墙外的消防梯、水落管、防盗窗预埋件或其它预埋件、进口管线或其它预留洞口，应按设计图纸或施工验收规范要求提前施工。
3. 1施工要求：2. 1. 1 施工温度不应低于5℃，而且施工完成后，24小时内气温高于5℃。
夏季高温时，不宜在强光下施工。
3．1. 2 四级风以上或雨天禁止作业。
3．1. 3抹找平层前，抹灰部位根据情况提前半个小时浇水。
3. 1. 4找平层用1：3水泥砂浆。
3. 1. 5窗口，窗膀水平角及垂直角要挂线施工。
4. 1. 1施工程序基面检查或处理→工具准备→阴阳角、门窗膀挂线→基层墙体湿润→配制聚合物砂浆，挑选EPS板→粘贴EPS板→ EPS板塞缝，打磨、找平墙面→配制聚合物砂浆→EPS板面抹聚合物砂浆，门窗洞口处理，粘贴玻纤网，面层抹聚合物砂浆→找平修补，嵌密封膏→外饰面4. 1. 2粘贴EPS板4. 1. 2. 1工具明细1.锯条或刀锯2.打磨EPS板的粗砂纸挫子或专用工具3.小压子或铁勺4.铝合金靠尺5.铁卷尺6.线绳、线坠7．墨斗4. 1. 2. 2配料工具1．铁灰槽（建议1m×0.4m×0.3m）2．小铁平锹3．提漏（1kg/个或5k/个）4．塑料桶（建议能装15kg水泥作为量桶）5．筛网（16目）4． 1. 2. 3粘贴聚苯乙烯板（EPS板）1．配制聚合物砂浆必须有专人负责，以确保搅拌质量。
EPS板砌体结构外墙外保温施工工法工法编号：RJGF(闽)—14—2008完成单位：福建建工集团总公司主要完成人：庄发玉、苏贞雄、梁晓劼1 前言本工程钢筋混凝土结构采用现浇混凝土内置有网保温板外墙外保温体系，本工法着重针对砌体外墙外保温系统，所采用的聚苯乙烯泡沫塑料（简称EPS）板是在其背面加工成凹凸齿槽形的保温板，采用EPS 板为主要保温隔热材料，以粘、钉结合方式与墙身固定，在凹凸齿槽形的保温板外挂Ø2.0mm、50×50mm 孔镀锌钢丝网，打专用锚栓，形成有网保温板与墙体结合在一起形成外墙外保温结构。
根据设计要求，面层采用涂料装饰层的，采用胶粉聚苯颗粒抹灰找平；面层采用面砖装饰层的，抹复合抗裂砂浆找平，再粘贴面砖。
通过工程实践应用，总结形成本工法。
2 工法特点2.0.1 EPS板材料特点EPS板具有质轻、保温、隔热、吸声、防震性能好，耐低温性好，耐酸碱性好等特点。
2.0.2 施工特点1 EPS板外保温做法使砌体主体结构和保温层通过粘贴及镀锌钢丝网和锚栓连接，形成有网保温体系，增强了保温系统与基层墙体的连接。
2 在铺贴完成后的钢丝网架EPS板表面，采用20㎜厚胶粉聚苯颗粒保温找平，既可大大减少荷载同时由于阻断了热桥起到了补充保温效果，减少了力矩，增加了安全性。
采用涂料饰面时，在胶粉聚苯颗粒保温浆料找平层上做抗裂砂浆复合耐碱玻纤网布作为抗裂防护层；采用面砖饰面时，抹抗裂砂浆层作为粘贴面砖基层。
3 适用范围该系统适用于房屋建筑基层为各种砌体的建筑外墙外保温施工要求，适用于外墙面涂料饰面层和面砖饰面层。
4 工艺原理采用EPS板与单面钢丝网架通过锚栓与砌体连接，并用胶粉聚苯颗粒浆料进行找平，增强了保温并满足逐层渐变柔性释放应力原理，因此，其抗裂性及抗震安全性大大提高。
抗裂防护层面刮抗裂柔性腻子，克服了涂料饰面层开裂质量通病。
饰面层采用的专用面砖粘结砂浆及面砖勾缝料均具有粘结力强、柔韧性好、抗裂防水效果好的特点。
EPS板砌体结构外墙外保温施工工法工法编号：RJGF(闽)—14—2008完成单位：福建建工集团总公司主要完成人：庄发玉、苏贞雄、梁晓劼1 前言本工程钢筋混凝土结构采用现浇混凝土内置有网保温板外墙外保温体系，本工法着重针对砌体外墙外保温系统，所采用的聚苯乙烯泡沫塑料（简称EPS）板是在其背面加工成凹凸齿槽形的保温板，采用EPS 板为主要保温隔热材料，以粘、钉结合方式与墙身固定，在凹凸齿槽形的保温板外挂Ø2.0mm、50×50mm 孔镀锌钢丝网，打专用锚栓，形成有网保温板与墙体结合在一起形成外墙外保温结构。
根据设计要求，面层采用涂料装饰层的，采用胶粉聚苯颗粒抹灰找平；面层采用面砖装饰层的，抹复合抗裂砂浆找平，再粘贴面砖。
通过工程实践应用，总结形成本工法。
2 工法特点2.0.1 EPS板材料特点EPS板具有质轻、保温、隔热、吸声、防震性能好，耐低温性好，耐酸碱性好等特点。
2.0.2 施工特点1 EPS板外保温做法使砌体主体结构和保温层通过粘贴及镀锌钢丝网和锚栓连接，形成有网保温体系，增强了保温系统与基层墙体的连接。
2 在铺贴完成后的钢丝网架EPS板表面，采用20㎜厚胶粉聚苯颗粒保温找平，既可大大减少荷载同时由于阻断了热桥起到了补充保温效果，减少了力矩，增加了安全性。
采用涂料饰面时，在胶粉聚苯颗粒保温浆料找平层上做抗裂砂浆复合耐碱玻纤网布作为抗裂防护层；采用面砖饰面时，抹抗裂砂浆层作为粘贴面砖基层。
3 适用范围该系统适用于房屋建筑基层为各种砌体的建筑外墙外保温施工要求，适用于外墙面涂料饰面层和面砖饰面层。
4 工艺原理采用EPS板与单面钢丝网架通过锚栓与砌体连接，并用胶粉聚苯颗粒浆料进行找平，增强了保温并满足逐层渐变柔性释放应力原理，因此，其抗裂性及抗震安全性大大提高。
抗裂防护层面刮抗裂柔性腻子，克服了涂料饰面层开裂质量通病。
饰面层采用的专用面砖粘结砂浆及面砖勾缝料均具有粘结力强、柔韧性好、抗裂防水效果好的特点。
系统各构造层材料柔韧性匹配，热应力释放充分。
基本构造见下表4。
表4 砌体有网EPS板外保温系统基本构造5 施工工艺流程及操作要点5.1 施工工艺流程施工工艺流程见图5.1外墙涂料饰面层外墙面砖饰面层图5.1 施工工艺流程5.2 施工准备5.2.1 材料选用的EPS板其质量应符合现行国家标准的规定，其主要性能指标应符合设计要求和行业标准GB/T10801.1及JG149的有关规定。
5.2.2 机具设备壁纸刀(裁剪EPS板及网格布用)、电锺、手持式电动搅拌机、2m靠尺、托线板、其他抹灰专用工具等。
5.2.3 作业条件砌体找平层的垂直度、平整度满足规范要求，门窗框安装到位，飘窗、阳台栏板、挑檐等突出墙面部位尺寸合格，办理工序交接手续后即可进行施工。
5.3 操作要点5.3.1 基层清理1 清理砌体墙面水泥砂浆找平层上残留的浮灰等杂物，对找平层空鼓、缺陷部位进行修补。
2 对墙面水泥砂浆找平层进行全面检查，以确保整个墙面的平整度偏差在4mm以内，阴阳角方正，上下通顺。
5.3.2 刷专用界面剂一道为增强EPS板与胶粘剂的结合力，粘贴EPS板前，在EPS板粘贴面薄薄均匀涂刷一道专用界面剂，待界面剂晾干后方可涂抹胶粘剂进行墙面粘贴施工。
5.3.3 配制胶粘剂使用在工厂里预混合好的干粉状胶粘剂，在施工现场只需按使用说明加入一定比例的拌和用水，搅拌均匀即可使用，搅拌后的粘结剂应在两小时内用完。
5.3.4 粘贴翻包网格布凡在粘贴EPS板的门窗洞口侧边外露部位均需进行耐碱玻纤网格布翻包，即在基层墙体找平层上用胶粘剂预贴网格布，翻包部分在基层上粘结宽度不小于80mm。
5.3.5 粘贴EPS板1 按EPS板常用尺寸及现场墙面的实际情况，统筹划分EPS板。
EPS板以长向水平铺贴，保证连续结合，上下两排板须竖向错缝1/2板长，局部最小错缝不得小于200mm。
2 EPS板铺贴时大面积采用条粘法刮粘结剂后滑动就位，用专用工具轻柔、均匀地挤压EPS板，随时用2m靠尺和托线板检查平整度和垂直度。
粘板时注意清除板边溢出的胶粘剂。
局部基层不满足条粘法要求时，可用点框法粘贴，但必须保证粘贴面积≥40%。
3 粘贴EPS板时，板缝应挤紧，相邻板应齐平，施工时控制板间缝隙不得大于2mm，两板之间高差大得大于1.5mm。
当板间缝隙大于2mm时用相应厚度的聚苯片填塞，两板之间高差大于1.5mm时用专用打磨机具打磨平整。
5.3.6 挂镀锌钢丝网片及锚栓固定在EPS板凹凸齿槽形外挂Ø2.0mm、50×50mm孔镀锌钢丝网，用专用锚栓把镀锌钢丝网和EPS板一起固定在砌体墙中，要求锚栓进入基层墙体内50mm(有找平层时，不包括找平层厚度)。
锚栓数量不少于平均5个/m2，或按设计要求确定，任何面积大于0.1 m2的单块板必须加固定件。
EPS板和镀锌钢丝网通过锚栓连接形成有网保温体系。
5.3.7 涂刷专用界面剂EPS板粘贴及锚栓施工完毕并经监理和有关部门验收合格后，在EPS板凹凸齿槽面及镀锌钢丝网表面用毛刷均匀地涂刷一遍专用界面剂。
专用界面剂配合比为：界面处理剂胶料：粉料=1：2(重量比)混合，搅拌均匀，拌和后的浆料应在两小时内用完。
5.3.8 外墙涂料饰面层1 抹胶粉聚苯颗粒浆料找平1)胶粉聚苯颗粒保温浆料的配制：将35～40㎏水倒入砂浆搅拌机内，然后倒入一袋25㎏胶粉料，搅拌3～5min后，再倒入一袋200L聚苯颗粒继续搅拌3min，搅拌均匀后倒出，该浆料应随搅随用，在4小时内用完。
2)抹灰方法要求抹第一遍保温浆料:第一遍抹灰厚度为总厚度的一半（最大厚度不大于20mm），用刮杠垂直、水平刮找一遍，用木抹子搓毛。
保温浆料抹上墙粘住后，不宜反复赶压。
抹第二遍保温浆料:第一遍稍干后抹第二遍保温浆料。
第二遍抹灰厚度要达到冲筋厚度（如超过20mm 则再增加一遍抹灰），每抹完一个墙面，用刮杠刮平找直后用铁抹子压实赶平。
阳角处应抹1：2聚合物水泥砂浆。
保温浆料应把钢丝网架填充和覆盖。
胶粉聚苯颗粒找平层验收:胶粉聚苯颗粒保温层固化干燥后(表面用手按不动为宜)，用检测工具进行检验，表面应垂直平整、阴阳角方正顺直，对不符合要求的墙面进行修补。
必须经有关部门验收合格后方可进入下道工序施工。
2 抗裂层施工1)待胶粉聚苯颗粒保温浆料施工完3～7天且保温层厚度、平整度隐蔽验收合格以后，方可进行抗裂层施工。
2)用铁抹子在胶粉聚苯颗粒保温层上抹专用抗裂砂浆，抹第一遍抗裂砂浆时，厚度控制在3㎜左右，要求满抹，不得有漏抹之处，在刚抹好的砂浆上用铁抹子压入裁好的耐碱玻纤网格布，并全部压入抗裂砂浆内。
网格布不得有干贴现象，粘贴饱满度应达到100%。
两层搭接网格布之间要布满抗裂砂浆，严禁干槎搭接。
随即抹第二遍专用抗裂砂浆找平，抹面厚度以盖住网格布且不出现网格布痕迹为准，同时厚度应达到设计要求。
抹完专用抗裂砂浆后，应检查平整、垂直及阴阳角方正。
3)抗裂层施工完成后应按检验批的要求对工程质量进行全面检查并进行隐蔽检查验收。
3 分割缝处理在建筑每自然层间水平层处宜留设分格缝，其缝处的钢丝网和网格布应剪断，垂直缝一般设置为分格缝，30㎡以下设置一个，其缝宽宜为12～25mm。
用发泡胶堵塞，外表应洁净且呈凹圆孤形。
4 外饰面层施工在抹完抗裂砂浆24小时后即可刮抗裂柔性腻子，分2～3遍刮完，要求表面平整、光滑，满足做涂饰层的施工。
5.3.9 外墙面砖饰面层1 抹复合抗裂砂浆找平1）抹灰配合比要求钢丝网架EPS板表面找平层使用砂浆配合比；水泥砂浆按1:3比例配制，稠度：85mm；外加剂：重量比千分之一的杜拉纤维；改善和易性及粘聚性的添加剂，重量比0.5%。
水泥砂浆按１:3比例配制，稠度85mm左右并加入防裂剂，要求其收缩值≤１％，在砂浆中掺入纤维以增强其抗裂性，减少收缩。
由于纤维较难打散，施工现场采用砂浆搅拌机集中搅拌，确保纤维在砂浆中均匀分布。
2）抹灰方法要求由于有钢丝网片和凹槽，给抹灰带来一定困难，第一层的抹灰很重要，要用力压实，使砂浆与EPS板紧密结合，并覆盖钢丝网片，抹灰层之间及抹灰层与EPS板之间必须粘结牢靠，无脱层、空鼓现象。
凹槽内砂浆饱满，并全面包裹住横向钢丝，抹灰层表面应洁净，接槎平整，线条须垂直、清晰。
抹灰应分底灰和面层，分层抹灰待底层抹灰初凝后方可进行面层抹灰，每层抹灰厚度不大于10㎜，如果超过10㎜应分层抹灰，每层抹完后均须养护，可洒水或喷养护剂。
最后一道的抹灰放置的时间约7天，使砂浆充分干燥和收缩，再粘贴外层的面砖，以避免砂浆层产生的收缩应力影响到面层面砖。
2 面砖粘贴保温板面层的抹灰层较厚，自重较大，外贴面砖又增加荷载，所以抹灰层的平整度、垂直度、阴阳角方正等必须达到国家相关验收规范，这样粘结剂层才会尽量薄，且最好采用梳型刮板薄层粘贴技术，以控制粘结剂用量和粘贴质量。
5.3.10 细部节点做法细部节点做法见图5.1后置锚栓做法 EPS板外露翻包构造详图6 材料与设备6.1 材料6.1.1 聚苯乙烯泡沫塑料（EPS）板：其质量应符合现行国家标准的规定，其主要性能指标应符合设计要求和行业标准GB/T10801.1及JG149的有关要求。
6.1.2 胶粘剂的性能指标应符合行业标准JG149的有关要求。
6.1.3 界面砂浆、抗裂砂浆、胶粉料、聚苯颗粒、耐碱网布、弹性底涂、柔性耐水腻子等材料的性能指标应符合行业标准JG158的有关要求。
6.1.4 锚固件、热镀锌电焊网等技术性能指标应符合相应的要求。
6.1.5 饰面材料1 建筑涂料：应符合《建筑外墙弹性涂料应用技术规程》的要求，还应与外保温系统相容。
2 饰面砖：外保温饰面砖应采用粘贴面带有燕尾槽的产品并不得带有脱模剂，其性能应符合现行标准的有关要求。
6.2 机具设备壁纸刀(裁剪EPS板及网格布用)、电锺、手持式电动搅拌机、2m靠尺、托线板、其他抹灰专用工具等。
7 质量控制7.0.1 EPS板在砌体外墙外保温系统施工质量的检验与验收，应按国家现行《建筑工程施工质量验收统一标准》GB50300和《建筑节能工程施工质量验收规范》GB50411有关规定进行。
各类饰面层的基层及面层施工质量，应符合设计和《建筑装饰装修工程质量验收规范》GB50210的有关规定。
7.0.2 外墙外保温工程的材料应符合设计要求和相关标准的规定。
对所用材料的主要技术指标应进行复验和见证取样检测，各项技术指标应符合要求。
7.0.3 EPS板粘结剂的粘结面积率、锚栓的数量和锚固深度、玻纤网格布的搭接长度必须满足规范的要求。
7.0.4 保温板安装完毕后，对保温板的安装质量进行实测检查，其允许误差应符合表7.3.4的规定。
表7.3.4 保温墙面层允许偏差及检验方法8 安全措施8.0.1 工地必须委派专职安全员，负责施工现场的安全管理工作，制定并落实岗位安全责任制，签订安全协议。
