抗菌日用瓷的研制及性能评价_项金钟

格式：pdf
大小：153.61 KB
文档页数：4

下载文档原格式

抗菌日用陶瓷技术标准

5 一般要求
5.1 外观质量外观质量应符合GB/T 13522—2008中5.7.7对合格品的规定，同时应满足每件产品不超过6种缺陷。
5.2 抗热震性 5.2.1 成套或系列产品
餐具以中型盘、碗类产品为代表件，茶、咖啡具以杯、盅类产品为代表件，180 ℃至20 ℃热交换一次不裂。 5.2.2 非成套或系列产品
a) 产品试生产定型鉴定时； b) 产品原料改变时； c) 生产工艺流程有变化时； d) 生产设备停产半年以上，重新投入使用时； e) 转厂迁址后恢复生产时； f) 生产工艺过程中发生意外事故时； g) 合同要求时。 8.3.3 型式检验的样本应从本周期制造的并经过出厂检验的某个批或若干个批中抽取。 8.3.4 第 5 章检验结果如有一项指标不符合本标准的要求时，应重新取两倍量的包装单元中采样进行进行核检，核检结果有一项指标不符合本标准要求时，整批产品判为不合格。
9 标志、包装、运输、贮存
9.1 产品的标志、包装、运输、贮存按 GB/T 3302 的规定执行。 9.2 除无法标识外，应在每件产品底部及包装箱上加上抗菌标志、执行的产品标准的标准号和抗菌性能指标。
_________________________________
3
3 术语和定义
GB/T 5000和JC/T 897中界定的以及下列术语和定义适用于本文件。 3.1
日用陶瓷 domestic ceramic；ceramics for daily use；household ceramics 供日常生活使用的各类陶瓷制品。 [GB/T 5000—2018，定义2.2] 3.2 抗菌日用陶瓷antibacterial domestic ceramic 在日用陶瓷的基础上，采用离子交换工艺，达到表面具有抗菌（大肠杆菌、金黄色葡萄球菌）功能的日用陶瓷。 3.3 抗菌耐久性能 permanence of antimicrobial 模拟产品使用过程的清洗方式，经多次洗刷后的抗菌性能。 [JC/T 897—2014，定义3.2]

复合型抗菌陶瓷的研究_胡海泉

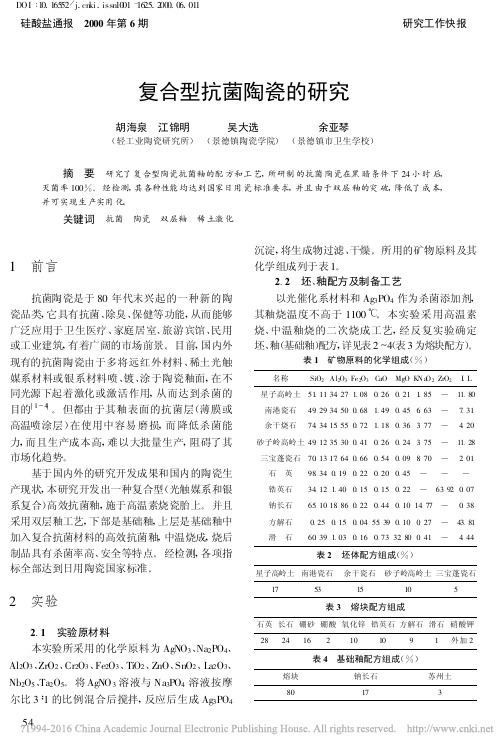

复合型抗菌陶瓷的研究胡海泉　江锦明(轻工业陶瓷研究所)吴大选(景德镇陶瓷学院)余亚琴(景德镇市卫生学校) 摘　要　研究了复合型陶瓷抗菌釉的配方和工艺,所研制的抗菌陶瓷在黑暗条件下24小时后,灭菌率100%。

经检测,其各种性能均达到国家日用瓷标准要求,并且由于双层釉的突破,降低了成本,并可实现生产实用化。

关键词　抗菌　陶瓷　双层釉　稀土激化1　前言抗菌陶瓷是于80年代末兴起的一种新的陶瓷品类,它具有抗菌、除臭、保健等功能,从而能够广泛应用于卫生医疗、家庭居室、旅游宾馆、民用或工业建筑,有着广阔的市场前景。

目前,国内外现有的抗菌陶瓷由于多将远红外材料、稀土光触媒系材料或银系材料喷、镀、涂于陶瓷釉面,在不同光源下起着激化或激活作用,从而达到杀菌的目的[1～4]。

但都由于其釉表面的抗菌层(薄膜或高温喷涂层)在使用中容易磨损,而降低杀菌能力,而且生产成本高,难以大批量生产,阻碍了其市场化趋势。

基于国内外的研究开发成果和国内的陶瓷生产现状,本研究开发出一种复合型(光触媒系和银系复合)高效抗菌釉,施于高温素烧瓷胎上。

并且采用双层釉工艺,下部是基础釉,上层是基础釉中加入复合抗菌材料的高效抗菌釉,中温烧成,烧后制品具有杀菌率高、安全等特点。

经检测,各项指标全部达到日用陶瓷国家标准。

2　实验2.1　实验原材料本实验所采用的化学原料为AgNO 3、Na 2PO 4、Al 2O 3、ZrO 2、Cr 2O 3、Fe 2O 3、TiO 2、ZnO 、SnO 2、La 2O 3、Nb 2O 5、Ta 2O 5。

将AgNO 3溶液与Na 3PO 4溶液按摩尔比3∶1的比例混合后搅拌,反应后生成Ag 3PO 4沉淀,将生成物过滤、干燥。

所用的矿物原料及其化学组成列于表1。

2.2　坯、釉配方及制备工艺以光催化系材料和Ag 3PO 4作为杀菌添加剂,其釉烧温度不高于1100℃。

本实验采用高温素烧、中温釉烧的二次烧成工艺,经反复实验确定坯、釉(基础釉)配方,详见表2～4(表3为熔块配方)。

一种抗菌卫生洁具、长效抗菌陶瓷及其制备方法和用途

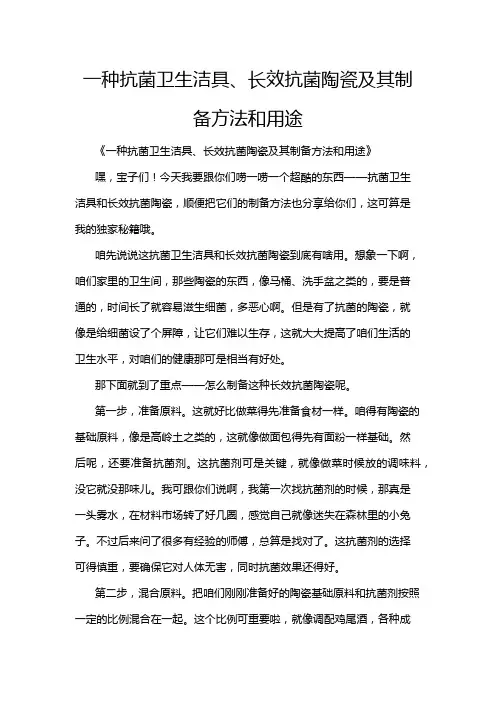

一种抗菌卫生洁具、长效抗菌陶瓷及其制备方法和用途《一种抗菌卫生洁具、长效抗菌陶瓷及其制备方法和用途》嘿，宝子们！今天我要跟你们唠一唠一个超酷的东西——抗菌卫生洁具和长效抗菌陶瓷，顺便把它们的制备方法也分享给你们，这可算是我的独家秘籍哦。

咱先说说这抗菌卫生洁具和长效抗菌陶瓷到底有啥用。

想象一下啊，咱们家里的卫生间，那些陶瓷的东西，像马桶、洗手盆之类的，要是普通的，时间长了就容易滋生细菌，多恶心啊。

但是有了抗菌的陶瓷，就像是给细菌设了个屏障，让它们难以生存，这就大大提高了咱们生活的卫生水平，对咱们的健康那可是相当有好处。

那下面就到了重点——怎么制备这种长效抗菌陶瓷呢。

第一步，准备原料。

这就好比做菜得先准备食材一样。

咱得有陶瓷的基础原料，像是高岭土之类的，这就像做面包得先有面粉一样基础。

然后呢，还要准备抗菌剂。

这抗菌剂可是关键，就像做菜时候放的调味料，没它就没那味儿。

我可跟你们说啊，我第一次找抗菌剂的时候，那真是一头雾水，在材料市场转了好几圈，感觉自己就像迷失在森林里的小兔子。

不过后来问了很多有经验的师傅，总算是找对了。

这抗菌剂的选择可得慎重，要确保它对人体无害，同时抗菌效果还得好。

第二步，混合原料。

把咱们刚刚准备好的陶瓷基础原料和抗菌剂按照一定的比例混合在一起。

这个比例可重要啦，就像调配鸡尾酒，各种成分的比例不对，味道就完全不一样。

我做过一次试验，抗菌剂放多了，那陶瓷烧出来都有点怪怪的，颜色也不对，就像一个化了浓妆的小丑，不好看还可能影响性能。

所以一定要严格按照比例来，一般这个比例是经过很多次试验得出来的，可别自作主张乱改哦。

第三步，成型。

把混合好的原料做成咱们想要的陶瓷形状。

这时候就需要用到一些模具啦，就像做饼干要用饼干模具一样。

可以是马桶的形状、洗手盆的形状，看你需要啥啦。

我记得我第一次做的时候，模具没弄好，做出来的陶瓷歪歪扭扭的，像喝醉了酒的大汉，站都站不稳。

所以这个模具一定要选择合适的，安装得也要牢固，这样做出来的陶瓷形状才标准。

【CN110015884A】一种抗菌环保日用陶瓷及其制备方法【专利】

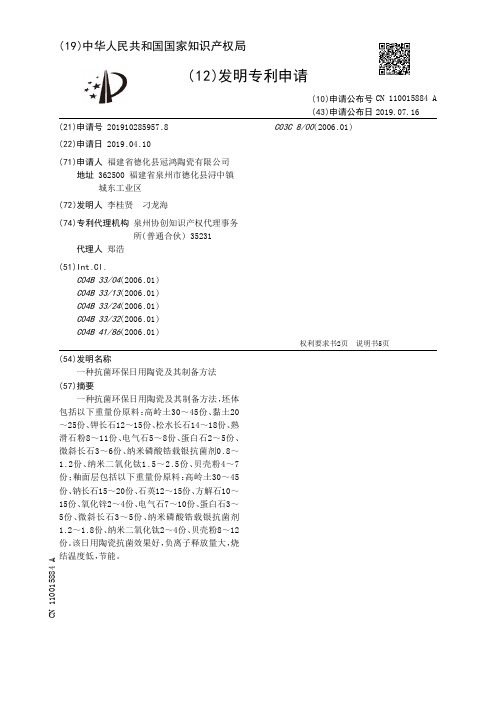

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910285957.8(22)申请日 2019.04.10(71)申请人福建省德化县冠鸿陶瓷有限公司地址 362500 福建省泉州市德化县浔中镇城东工业区(72)发明人李桂贤　刁龙海　(74)专利代理机构泉州协创知识产权代理事务所(普通合伙) 35231代理人郑浩(51)Int.Cl.C04B 33/04(2006.01)C04B 33/13(2006.01)C04B 33/24(2006.01)C04B 33/32(2006.01)C04B 41/86(2006.01)C03C 8/00(2006.01)(54)发明名称一种抗菌环保日用陶瓷及其制备方法(57)摘要一种抗菌环保日用陶瓷及其制备方法，坯体包括以下重量份原料：高岭土30～45份、黏土20～25份、钾长石12～15份、松水长石14～18份、熟滑石粉8～11份、电气石5～8份、蛋白石2～5份、微斜长石3～6份、纳米磷酸锆载银抗菌剂0.8～1.2份、纳米二氧化钛1.5～2.5份、贝壳粉4～7份；釉面层包括以下重量份原料：高岭土30～45份、钠长石15～20份、石英12～15份、方解石10～15份、氧化锌2～4份、电气石7～10份、蛋白石3～5份、微斜长石3～5份、纳米磷酸锆载银抗菌剂1.2～1.8份、纳米二氧化钛2～4份、贝壳粉8～12份。

该日用陶瓷抗菌效果好，负离子释放量大，烧结温度低，节能。

权利要求书2页说明书5页CN 110015884 A 2019.07.16C N 110015884A权　利　要　求　书1/2页CN 110015884 A1.一种抗菌环保日用陶瓷，其特征在于，包括坯体和釉面层；所述坯体包括以下重量份的原料：高岭土30～45份、黏土20～25份、钾长石12～15份、松水长石14～18份、熟滑石粉8～11份、电气石5～8份、蛋白石2～5份、微斜长石3～6份、纳米磷酸锆载银抗菌剂0.8～1.2份、纳米二氧化钛1.5～2.5份、贝壳粉4～7份；所述釉面层包括以下重量份的原料：高岭土30～45份、钠长石15～20份、石英12～15份、方解石10～15份、氧化锌2～4份、电气石7～10份、蛋白石3～5份、微斜长石3～5份、纳米磷酸锆载银抗菌剂1.2～1.8份、纳米二氧化钛2～4份、贝壳粉8～12份。

抗菌长石质瓷

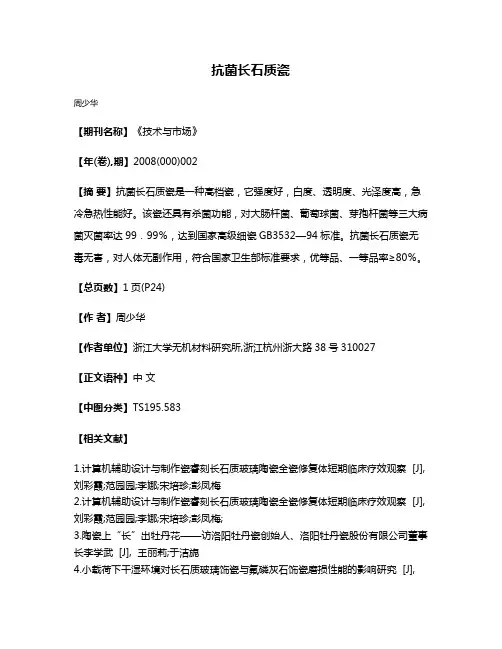

抗菌长石质瓷
周少华
【期刊名称】《技术与市场》
【年(卷),期】2008(000)002
【摘要】抗菌长石质瓷是一种高档瓷，它强度好，白度、透明度、光泽度高，急冷急热性能好。

该瓷还具有杀菌功能，对大肠杆菌、葡萄球菌、芽孢杆菌等三大病菌灭菌率达99．99％，达到国家高级细瓷GB3532—94标准。

抗菌长石质瓷无毒无害，对人体无副作用，符合国家卫生部标准要求，优等品、一等品率≥80％。

【总页数】1页(P24)
【作者】周少华
【作者单位】浙江大学无机材料研究所,浙江杭州浙大路38号310027
【正文语种】中文
【中图分类】TS195.583
【相关文献】
1.计算机辅助设计与制作瓷睿刻长石质玻璃陶瓷全瓷修复体短期临床疗效观察 [J], 刘彩霞;范园园;李娜;宋培珍;彭凤梅
2.计算机辅助设计与制作瓷睿刻长石质玻璃陶瓷全瓷修复体短期临床疗效观察 [J], 刘彩霞;范园园;李娜;宋培珍;彭凤梅;
3.陶瓷上“长”出牡丹花——访洛阳牡丹瓷创始人、洛阳牡丹瓷股份有限公司董事长李学武 [J], 王丽莉;于洁旎
4.小载荷下干湿环境对长石质玻璃饰瓷与氟磷灰石饰瓷磨损性能的影响研究 [J],
伊远平; 张珍珍; 贺林; 张少锋; 杨昊; 贺专
5.氧化锌对滑石质瓷性能的影响 [J], 康光宇; 杨春蓉; 江俊灵; 孙耀明
因版权原因，仅展示原文概要，查看原文内容请购买。

纳米载银抗菌陶瓷

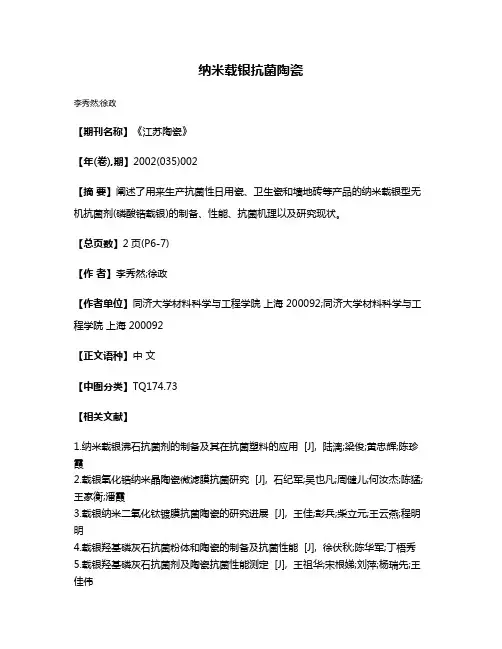

纳米载银抗菌陶瓷
李秀然;徐政
【期刊名称】《江苏陶瓷》
【年(卷),期】2002(035)002
【摘要】阐述了用来生产抗菌性日用瓷、卫生瓷和墙地砖等产品的纳米载银型无机抗菌剂(磷酸锆载银)的制备、性能、抗菌机理以及研究现状。

【总页数】2页(P6-7)
【作者】李秀然;徐政
【作者单位】同济大学材料科学与工程学院上海 200092;同济大学材料科学与工程学院上海 200092
【正文语种】中文
【中图分类】TQ174.73
【相关文献】
1.纳米载银沸石抗菌剂的制备及其在抗菌塑料的应用 [J], 陆漓;梁俊;黄忠辉;陈珍霞
2.载银氧化锆纳米晶陶瓷微滤膜抗菌研究 [J], 石纪军;吴也凡;周健儿;何汝杰;陈猛;王家衡;潘霞
3.载银纳米二氧化钛镀膜抗菌陶瓷的研究进展 [J], 王佳;彭兵;柴立元;王云燕;程明明
4.载银羟基磷灰石抗菌粉体和陶瓷的制备及抗菌性能 [J], 徐伏秋;陈华军;丁梧秀
5.载银羟基磷灰石抗菌剂及陶瓷抗菌性能测定 [J], 王祖华;宋根娣;刘萍;杨瑞先;王佳伟
因版权原因，仅展示原文概要，查看原文内容请购买。

抗菌性陶瓷材料

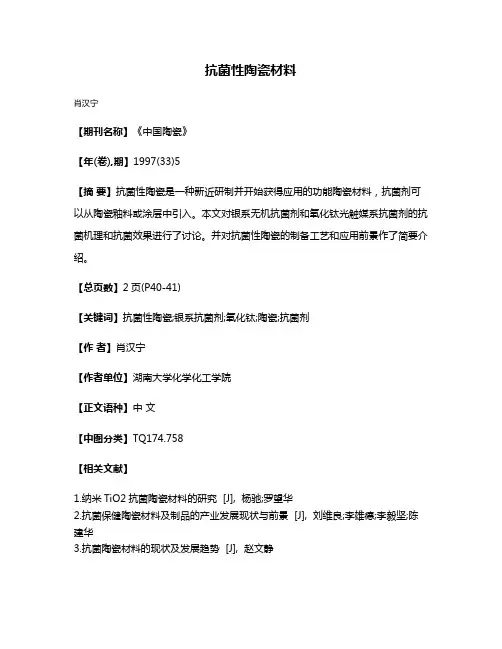

抗菌性陶瓷材料
肖汉宁
【期刊名称】《中国陶瓷》
【年(卷),期】1997(33)5
【摘要】抗菌性陶瓷是一种新近研制并开始获得应用的功能陶瓷材料，抗菌剂可以从陶瓷釉料或涂层中引入。

本文对银系无机抗菌剂和氧化钛光触媒系抗菌剂的抗菌机理和抗菌效果进行了讨论。

并对抗菌性陶瓷的制备工艺和应用前景作了简要介绍。

【总页数】2页(P40-41)
【关键词】抗菌性陶瓷;银系抗菌剂;氧化钛;陶瓷;抗菌剂
【作者】肖汉宁
【作者单位】湖南大学化学化工学院
【正文语种】中文
【中图分类】TQ174.758
【相关文献】
1.纳米TiO2抗菌陶瓷材料的研究 [J], 杨驰;罗望华
2.抗菌保健陶瓷材料及制品的产业发展现状与前景 [J], 刘维良;李雄德;李毅坚;陈建华
3.抗菌陶瓷材料的现状及发展趋势 [J], 赵文静
4.Ag掺杂HA粉体及陶瓷材料的制备和抗菌性能研究 [J], 李晓爽;于景媛;李强
5.包覆纳米复合颗粒多孔性陶瓷材料抗菌除藻研究 [J], 张伯熏;杨永钦;林鸿明因版权原因，仅展示原文概要，查看原文内容请购买。

抗菌日用钧瓷抗菌性能的检测影响因素分析和检测技术发展

i
t
r
oduc
tqua
l
i
t
nspe
c
t
i
onandr
e
s
e
a
r
chc
en
t
e
r,
Henan,
Xuchang,
461000,
Ch
i
na)
yp
yi
(
2KeyLabo
r
a
t
o
r
fS
t
a
t
eAdmi
n
i
s
t
r
a
t
i
onf
o
r Ma
r
ke
tRegu
l
a

i
on (Ana
l
s
i
sand As
s
e
s
smen
to
的数值,单位为菌落数(
CFU)。
5 结果与讨论
5.
1 对照样品的确定
抗菌日用钧瓷对照样品的确定在做抗菌性能检测
时很关键。抗菌率是通过添加抗菌釉料样品与未添加
抗菌釉料对照样品的菌落生长数量比值而得到的。对
照样品吸水率、表面质量、釉面平整度都会影响到检测
结果。现行行业检测标准对对照样品未做统一规定,
相互作用所具备的更加优异的抗菌性能,弥补了单一
离子材料的不足,将两种离子材料的优点进行互补,得
到更加理想化的复合抗菌材料 [3]。
2.
2 抗菌机理
抗菌釉料中不断释放出银离子与细菌细胞壁和细
胞膜相互作用,使胞壁结构损伤、细胞膜通透性增加从

新一代抗菌陶瓷研究

卫生陶瓷生产技术及设备（原料加工技术及设备、模具、成型、干燥、施釉、窑炉等）；
日用陶瓷生产技术及设备（原料加工技术及设备、模具、成型、干燥、施釉、窑炉等）；
工艺美术陶瓷生产技术及设备；高技术或特种陶瓷生产技术及设备；陶瓷装饰技术及设备（转移印花，滚筒印花及贴花技术及设备）；开发鉴定验收会场晓宏摄
第 23 届中国国际陶瓷工业展览会将开幕
本报讯由中国国际贸易促进委员会建筑材料行业分会和中国陶瓷工业协会联合主办、中国建筑材料联合会和中国轻工业联合会鼎力支持的第二十三届中国国际陶瓷工业展览会（Ce鄄 ramics China 2009）将于 2009 年 6 月 1 至 4 日在中国进出口商品交易会琶洲展馆隆重举行。此次展会总面积约 5.5 万平米，占用了琶洲展馆 A 区的约 4.5 个馆，汇集了 500 余家业内精英企业。
ＣＥＲＡＭＩＣＴＯＷＮＷＥＥＫＬＹ
B２
责任编辑：许学锋版式:何启亮校对：莫曾
机械·技术
Ｅ－ｍａｉｌ押info＠fstcb．ｃｏｍ２００9 年 4 月 24 日星期五
边程获全国建材行业改革开放 30 年代表人物称号
本报讯日前，为树立榜样进一步激发建材干部职工的荣誉感、责任感、使命感，激励建材行业广大干部职工发挥积极性和创造性，推动建材行业实现又好又快可持续发展，中国建筑材料联合会在各省
高温的新型无机抗菌剂和几种特定的添加剂制成抗菌釉料，将釉料涂覆在制品表面，入窑低温或高温烧结，利用釉液中的抗菌成分在预热后的高温烧结区氧化蒸发和冷却区的溅落附着过程，使陶瓷制品釉面牢固地被覆上抗菌剂，从而使陶瓷制品具有抗菌保健功能。生产出的抗菌陶瓷制品在理化性能、表面光洁度等方面均符合国家标准。无论是彩陶还是白瓷产品，其抗菌釉液均不受任何负面影响，而且生产成本低。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

74 .52
12 .48
<0 .05
0.32
2 .97
7 .92
talcum(39) felspar(48) kao lin(8)
Experiment formula
0 .4628K2O 0 .1055Na2O
0 .0336CaO
0.7221A
l2O3
0 .0034Fe2O3
0 .4344MgO
本)薄膜粘贴法 3.2 抗菌率
抗菌碗的抗菌率列于表 4 。
表 4 抗菌碗的抗菌率(%) Table 4 The antibacterial rate of the antibacterial bowles
sam ple s
63A -1 63B-1 63B-2 63C -1 63C -2 66A -1 66A -2 66B-1 66C -1
注 :抗菌圈 =无菌区域的宽度
Baci llus (mm)
0 .1～ 0 .2 1 ～ 1 .5 0 .5 ～ 1
0 .3～ 0 .5 0 .1～ 0 .3 0 .1～ 0 .3
2～ 3 3～ 4 3～ 4 3～ 4 3～ 4 3～ 4
Staphy lo coc cus (mm)
2～ 3 3～ 4 2～ 3 2～ 3 2～ 3 2～ 3 2～ 3 3～ 4 3～ 4 3～ 4 3～ 4 3～ 4
(1.云南大学材料科学与工程系 , 昆明 650091 2.云南易门瓷厂 , 云南 651100)
摘要 :抗菌制品是目前高新技术研究和开发的热点之一。本文采用自制的超细新型无机抗菌材料 , 通过研究探索制备出了具有良好抗菌效果的抗菌日用瓷制品 , 在探讨了各种因素对抗菌性能影响的基础上 , 优化获得了较佳的制备工艺。
此外 , 我们还探讨了烧结温度对抗菌釉抗菌特性的影响。表 3 列出了两个典型抗菌釉的情况(其恒温烧结时间为 8 小时)。由表看出 , 在所试验的温度范围(600 ～ 1350 ℃)内 , 均可保持好的抗菌效果。 2.2 施釉、烧成工艺及抗菌日用瓷制备
通常的抗菌陶瓷制品采用二次或更多次的烧成工
7 .315SiO2
2001 年第 6 期
Na2O 0 .50
Caustic oda 6.18
Na2O 0.50
Ignition loss 1.39
图 1 抗菌釉制备工艺流程图 Fig .1 The technological process for the preparing antibacterial glaze
关键词 :无机抗菌材料 ;抗菌性能 ;抗菌日用瓷中图分类号 :TQ174.7 文献标识码 :A 文章编号 :1001 -9642(2001)06 -0001 -04
1 引言
环境的污染打破了我们周围的微生物和细菌的生态平衡 , 污染给各种病菌、细菌的繁衍生存创造了条件 , 使有害细菌无处不在 , 防不胜防。有害病菌引起的各种传染病、病疾严重危害着人类健康 , 甚至导致死亡。这方面的报导时常见诸报刊 , 有时甚至引起人们的恐慌。据世界卫生组织 1998 年统计数字表明 :1995 年因细菌污染造成死亡的人数为 1700 万人 , 超过了二战死亡人数。1996 年 , 在日本发生的大肠杆菌 O -157 感染事件 , 曾一度引起整个世界的震惊 , 由此在日本掀起了抗菌热。在我国因病菌感染的事件时有发生 , 例如 , 上海乙肝病毒流行 , 造成巨大损失。随着人们生活水平的提高 ,对清洁安全性的要求越来越高。因此 , 包括抗菌日用瓷在内的抗菌制品具有广阔的市场前景 , 已成为高技术产品研究开发的热点之一[ 1-7] 。
3.3 抗菌日用瓷的安全性评价对抗菌日用瓷来说 ,除要求抗菌制品有好的抗菌性
(抗菌力)外 , 还必须根据科学的毒性试验确认其安全性。而抗菌材料的安全性决定着用以制造的抗菌制品的安全性。
因此 , 本试验委托有毒理检测资质的昆明医学院营养与食品研究所就抗菌材料分别进行了急性经口毒性
等安全性试验 : 检测结果表明 , 其 LD50(半致死), 变异原性等各项
指标均超过至今报导的最好水平。主要检测结果与报导的日本最好结果的比较见表
5 、表 6 。
表 5 YK-系统抗菌材料的 MIC 值与日本相关产品的比较 Table 5 The comparison of the MIC of the YK
关键在于高性能抗菌釉的制备和施涂工艺。 2.1 抗菌釉的研究
对用于日用陶瓷制品的抗菌釉应满足以下要求 : (1)抗菌釉的力学、热力学性能要与坯体和原有的釉很好的匹配 , 也就是烧出的抗菌陶瓷制品不能因力学、热力学性能不匹配而出现裂纹、不光滑等。 (2)加抗菌釉后不能影响原制品的色度和外观。 (3)抗菌剂要很好地融入釉中 , 耐洗刷。 (4)最好不要因施涂抗菌釉而增加过多的工艺 , 如增加烧结次数等。 (5)在保证抗菌效果的前提下 , 要尽量地降低成本 , 减少抗菌材料的用量。根据上述要求 , 我们采用选取适当比例的抗菌材料加入原有釉中而制备抗菌釉的方案。本实验的日用瓷坯原料组成和普通釉配方详见表 1 、2 。在上述前提下 , 我们采用在原有釉中加入 YK -1 型银系无机抗菌材料搅拌混合物均匀而制备抗菌釉的方案 , 加入的抗菌剂分别为 5 %, 10 %, 12 %, 15 %, 20 % 等 , 经实际试验及抗菌性能检测 , 认为加入 10 ～ 12 %的抗菌剂可较好地满足上述原则 , 从而获得了抗菌釉的较佳配方及制备工艺。其制备工艺流程如图 1 所示。关
DO I :10.16521/j .cnki .issn.1001 -9642.2001.06.001
第 37 卷第 6 期 2001 年 12 月
中国陶瓷 CHINA CERAMI CS
VDole.c3.72N0o01.6
抗菌日用瓷的研制及性能评价
项金钟1 , 王毓德1 , 赵景畅1 , 周桢来1 , 柳清菊1 , 吴兴惠1 王以伟2 , 王儒林2 , 但益清2
第 37 卷第 6 期
项金钟等抗菌日用瓷的研制及性能评价
·3·
图 2 制备抗菌日用陶瓷的工艺流程图 Fig.2 The technological process for preparing antibacterial daily-ceramics
(2)喷涂法 :即在施普通釉后 , 再喷涂一层抗菌釉 , 掌握适当的喷涂量可获得满意的抗菌效果 , 此种方法增加了一道工序及喷涂设备 ,但可有效地降低抗菌材料用量 , 对原有的碗而言 , 其成本仅增加 0.2 ～ 0.3 元/支 , 有很大的应用价值。
本文采用自制的超细新型无机抗菌材料 , 制备了具有良好抗菌性能的抗菌日用瓷制品 ,并探讨了各种因素对抗菌性能的影响 ,获得了优化的工艺参数。
2 制备工艺及实验研究
所谓抗菌日用陶瓷就是生产出的日用瓷制品本身具有抗菌、抑菌功能。这可通过对制品的表面进行涂覆抗菌材料来实现 , 这类具有抗菌功能的涂层应满足如下几点要求 :
Sintering temperature(℃) 1300 ～ 1350℃
表 2 日用瓷用釉的配方及组成 Table 2 The composition of the glaze
Formulat ion
Composition(%)
(%)
SiO2
Al2O 3
F e2O3
CaO
MgO
K2O
Quartz(11)
80 #
1000
(glaze)
1200
1320
1350
0 .5～ 1 0 .5～ 1 0 .5～ 1 0 .2 ～ 0 .5 0 .1 ～ 0 .3 0 .1 ～ 0 .3
600
2～ 3
800
3～ 4
70 #
1000
3～ 4
(glaze)
1200
3～ 4
1320
3～ 4
1350
3～ 4
收稿日期 :2001 -07 -13 基金项目 :云南省自然科学基金项目(99E0002Q) 作者简介 :项金钟(1963 —), 男, 河南商丘人 , 博士 , 副教授 , 主要从事环境材料与工程研究。
·2·
中国陶瓷
于自制抗菌材料的制备及性能研究已另文报导[ 4] 。
(1)施涂上的抗菌材料要经久耐用 , 长期保持抗菌
功能 ; (2)不影响原制品的外观。为此 , 本实验采用表面
施涂抗菌釉的方案 ; (3)制作时要与原工艺很好匹配 , 即最好是不改变
原工艺或对原工艺改变不大。为此 , 我们进行了多项比较优化研究 , 解决问题的
关于施釉我们试用了如下的方法 : 一次施釉 :即采用一次浸抗菌釉的办法 , 该方法可获得满意的抗菌效果 , 且不增加工序 , 但需要抗菌材料较多。二次施釉 : (1)浸渍法 :即在施普通釉后再施一层抗菌剂 , 此方
法也可得到满意的抗菌效果 , 此方法较一次施釉 , 增加了一道工序 , 但可减少抗菌材料用量。
0 .20
0.51
0 .13
4 .28
felspar(39) Experimental formula
kao lin(30)
0 .183K 2O 0 .032N a2O
ball clay(20) 0 .039CaO
