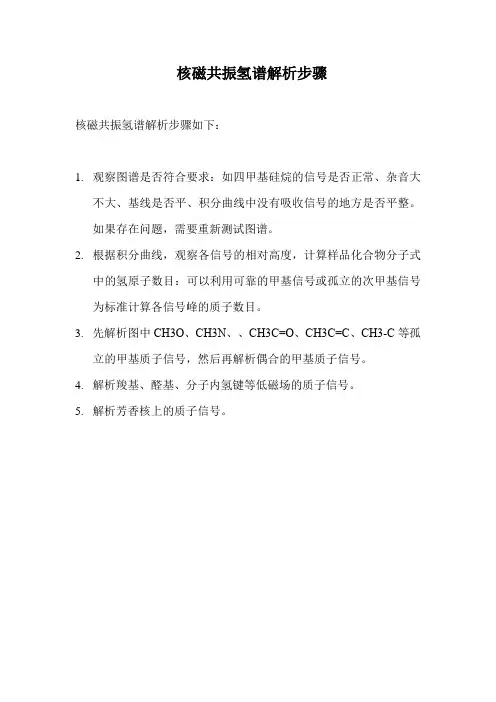

核磁共振氢谱解析步骤
核磁共振氢谱解析步骤如下：
1.观察图谱是否符合要求：如四甲基硅烷的信号是否正常、杂音大
不大、基线是否平、积分曲线中没有吸收信号的地方是否平整。
如果存在问题，需要重新测试图谱。
2.根据积分曲线，观察各信号的相对高度，计算样品化合物分子式
中的氢原子数目：可以利用可靠的甲基信号或孤立的次甲基信号为标准计算各信号峰的质子数目。
3.先解析图中CH3O、CH3N、、CH3C=O、CH3C=C、CH3-C等孤
立的甲基质子信号，然后再解析偶合的甲基质子信号。
4.解析羧基、醛基、分子内氢键等低磁场的质子信号。
5.解析芳香核上的质子信号。

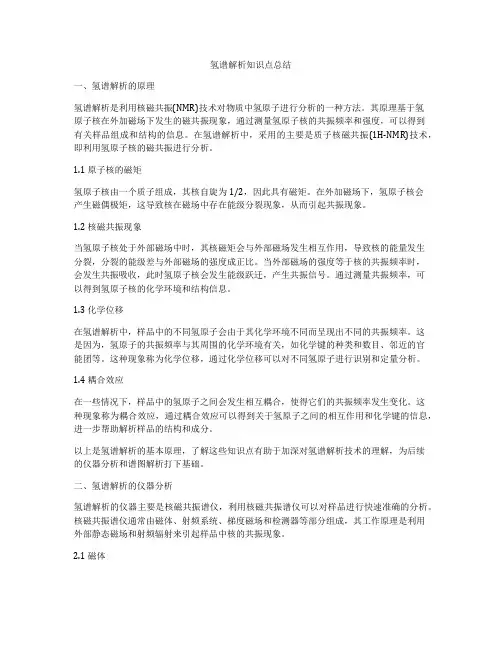

氢谱解析知识点总结一、氢谱解析的原理氢谱解析是利用核磁共振(NMR)技术对物质中氢原子进行分析的一种方法。
其原理基于氢原子核在外加磁场下发生的磁共振现象，通过测量氢原子核的共振频率和强度，可以得到有关样品组成和结构的信息。
在氢谱解析中，采用的主要是质子核磁共振(1H-NMR)技术，即利用氢原子核的磁共振进行分析。
1.1 原子核的磁矩氢原子核由一个质子组成，其核自旋为1/2，因此具有磁矩。
在外加磁场下，氢原子核会产生磁偶极矩，这导致核在磁场中存在能级分裂现象，从而引起共振现象。
1.2 核磁共振现象当氢原子核处于外部磁场中时，其核磁矩会与外部磁场发生相互作用，导致核的能量发生分裂，分裂的能级差与外部磁场的强度成正比。
当外部磁场的强度等于核的共振频率时，会发生共振吸收，此时氢原子核会发生能级跃迁，产生共振信号。
通过测量共振频率，可以得到氢原子核的化学环境和结构信息。
1.3 化学位移在氢谱解析中，样品中的不同氢原子会由于其化学环境不同而呈现出不同的共振频率。
这是因为，氢原子的共振频率与其周围的化学环境有关，如化学键的种类和数目、邻近的官能团等。
这种现象称为化学位移，通过化学位移可以对不同氢原子进行识别和定量分析。
1.4 耦合效应在一些情况下，样品中的氢原子之间会发生相互耦合，使得它们的共振频率发生变化。
这种现象称为耦合效应，通过耦合效应可以得到关于氢原子之间的相互作用和化学键的信息，进一步帮助解析样品的结构和成分。
以上是氢谱解析的基本原理，了解这些知识点有助于加深对氢谱解析技术的理解，为后续的仪器分析和谱图解析打下基础。
二、氢谱解析的仪器分析氢谱解析的仪器主要是核磁共振谱仪，利用核磁共振谱仪可以对样品进行快速准确的分析。
核磁共振谱仪通常由磁体、射频系统、梯度磁场和检测器等部分组成，其工作原理是利用外部静态磁场和射频辐射来引起样品中核的共振现象。
2.1 磁体核磁共振谱仪中的磁体是用来产生外部静态磁场的装置，常见的磁体有永磁体和超导磁体。
2.2核磁共振氢谱的解析1、自旋偶合系统及分类（1）自旋－自旋偶合机理自旋核与自旋核之间的相互作用称自旋－自旋偶合（spin-spin coupling），简称自旋偶合。
下图是1,1，2－三氯乙烷的1HNMR谱。
双峰和三峰的出现是由于相邻的氢核在外加磁场B中产生不同的局部磁场且相互影响造成的。
CHCl2中有两种取向，与B同向和与B反向，粗略认为二者几率相等。
同向取向使CH2Cl的氢感受到外磁场强度稍稍增强，其共振吸收稍向低场（高频）位移，反向取向使CH2Cl的氢感受到的外磁场强度稍稍降低，其共振吸收稍向高场（低频）端位移，故CH使CH2裂分为双峰。
这种自旋－自旋偶合机理，认为是空间磁性传递的，即偶极－偶极相互作用。
对自旋－自旋偶合的另一种解释，认为是接触机理。
即自旋核之间的相互偶合是通过核之间成键电子对传递的。
根据Pauling原理（成键电子类的自旋方向相反）和Hund规则（同一原子对成键电子应自旋平行）及对应的电子自旋取向与核的自旋取向相同时，势能稍有降低，以Ha －C－C－Hb为例分析。
无偶合时Hb有一种跃迁方式，所吸收的能量为，在Ha 的偶合作用下，Hb有两种跃迁方式，对应的能量分别为E1，E2。
在Hb 的偶合作用下，Ha也被裂分为双峰，分别出现在处，峰间距等于Jab，J为偶合常数。
所以自旋－自旋偶合是相互的，偶合的结果产生谱线增多，即自旋裂分。
偶合常数（J）是推导结构的又一重要参数。
在1HNMR谱中，化学位移（δ）提供不同化学环境的氢。
积分高度（h）代表峰面积，其简化为各组数目之比。
裂分峰的数目和J值可判断相互偶合的氢核数目及基团的连接方式。
（2）n+1规律某组环境完全相等的n个核(I=1/2)，在B中共有(n+1)种取向，使与其发生偶合的核裂分为(n+1)条峰。
这就是(n+1)规律，概括如下：某组环境相同的氢若与n个环境相同的氢发生偶合，则被裂分为（n ＋1）条峰。
某组环境相同的氢，若分别与n个和m个环境不同的氢发生偶合，且J值不等，则被裂分为(n+1)(m+1)条峰。
2.2核磁共振氢谱的解析1、自旋偶合系统及分类（1）自旋－自旋偶合机理自旋核与自旋核之间的相互作用称自旋－自旋偶合（spin-spin coupling），简称自旋偶合。
下图是1,1，2－三氯乙烷的1HNMR谱。
双峰和三峰的出现是由于相邻的氢核在外加磁场B中产生不同的局部磁场且相互影响造成的。
CHCl2中有两种取向，与B同向和与B反向，粗略认为二者几率相等。
同向取向使CH2Cl的氢感受到外磁场强度稍稍增强，其共振吸收稍向低场（高频）位移，反向取向使CH2Cl的氢感受到的外磁场强度稍稍降低，其共振吸收稍向高场（低频）端位移，故CH使CH2裂分为双峰。
这种自旋－自旋偶合机理，认为是空间磁性传递的，即偶极－偶极相互作用。
对自旋－自旋偶合的另一种解释，认为是接触机理。
即自旋核之间的相互偶合是通过核之间成键电子对传递的。
根据Pauling原理（成键电子类的自旋方向相反）和Hund规则（同一原子对成键电子应自旋平行）及对应的电子自旋取向与核的自旋取向相同时，势能稍有降低，以Ha －C－C－Hb为例分析。
无偶合时Hb有一种跃迁方式，所吸收的能量为，在Ha 的偶合作用下，Hb有两种跃迁方式，对应的能量分别为E1，E2。
在Hb 的偶合作用下，Ha也被裂分为双峰，分别出现在处，峰间距等于Jab，J为偶合常数。
所以自旋－自旋偶合是相互的，偶合的结果产生谱线增多，即自旋裂分。
偶合常数（J）是推导结构的又一重要参数。
在1HNMR谱中，化学位移（δ）提供不同化学环境的氢。
积分高度（h）代表峰面积，其简化为各组数目之比。
裂分峰的数目和J值可判断相互偶合的氢核数目及基团的连接方式。
（2）n+1规律某组环境完全相等的n个核(I=1/2)，在B中共有(n+1)种取向，使与其发生偶合的核裂分为(n+1)条峰。
这就是(n+1)规律，概括如下：某组环境相同的氢若与n个环境相同的氢发生偶合，则被裂分为（n ＋1）条峰。
某组环境相同的氢，若分别与n个和m个环境不同的氢发生偶合，且J值不等，则被裂分为(n+1)(m+1)条峰。
核磁共振氢谱详解核磁共振谱仪被公认为是一种非常重要的研究和测试工具，它的许多功能是其它手段无法代替的。
1945年Bloch和Purcell分别领导两个小组同时独立地观察到核磁共振（NMR），二人因此荣获1952年诺贝尔物理奖。
历经半个多世纪，NMR已从最初发现到最终发展成为成熟的医用的MRI影像学检测手段，期间6次被授予诺贝尔奖（物理、化学、生理／医学），堪称史上获奖次数最多的技术。
自1953年出现第一台核磁共振商品仪器以来，核磁共振在仪器、实验方法、理论和应用等方面有着飞跃的进步。
谱仪频率已从30MHz发展到1100MHz。
谱图已从一维谱到二维谱、三维谱甚至更高维谱。
所应用的学科已从化学、物理扩展到生物、医学等多个学科。
总而言之，核磁共振已成为最重要的仪器分析手段之一。
核磁共振技术发展较早，20世纪70年代以前，主要是核磁共振氢谱的研究和应用。
70年代以后，随着傅里叶变换波谱仪的诞生，13C—NMR的研究迅速开展。
由于1H—NMR的灵敏度高，而且积累的研究资料丰富，因此在结构解析方面1H—NMR的重要性仍强于13C—NMR。
解析图谱的步骤1.先观察图谱是否符合要求;①四甲基硅烷的信号是否正常;②杂音大不大;③基线是否平;④积分曲线中没有吸收信号的地方是否平整。
如果有问题，解析时要引起注意，最好重新测试图谱。
2.区分杂质峰、溶剂峰、旋转边峰(spinningsidebands)、13C 卫星峰(13Csatellitepeaks)(1)杂质峰：杂质含量相对样品比例很小，因此杂质峰的峰面积很小，且杂质峰与样品峰之间没有简单整数比的关系，容易区别。
(2)溶剂峰：氘代试剂不可能达到100%的同位素纯度(大部分试剂的氘代率为99-99.8%)，因此谱图中往往呈现相应的溶剂峰，如CDCL3中的溶剂峰的δ值约为7.27ppm处。
(3)旋转边峰:在测试样品时，样品管在1H-NMR仪中快速旋转，当仪器调节未达到良好工作状态时，会出现旋转边带，即以强谱线为中心，呈现出一对对称的弱峰，称为旋转边峰。
浅谈核磁共振及氢谱解析姓名：汪吉伟应化10（本1）班 100712024摘要：核磁共振波谱法（NMR）是化学应用中最重要的一种谱学。
它是通过研究处于强磁场中的原子核对射频辐射的吸进而获得有关化合物分子结构信息的方法。
以1H核为研究对象所获得的图谱称为氢核磁共振波谱（1H NMR）,以13C核为研究对象所获得的图谱称为碳核磁共振波谱（13C NMR）。
与紫外-可见光谱法和红外光谱法类似，NMR波谱也属于吸收光谱范畴。
与其他谱方法（如质谱、红外光谱）相比，NMR波谱法灵敏度相对较低，但它提供的原子水平上的结构信息量是其他方法无法比拟的。
在已发现的利用共振现象的谱学中NMR波谱学具有最高的频率分辨率。
自1953年制成第一台核磁共振谱仪以来，核磁共振在仪器、试验方法、理论和应用等方面都有了飞速的发展。
谱仪的频率已从当初的30MHz 发展到目前的800MHz，超导核磁共振波谱仪已经商品化。
900MHz的谱仪已经问世。
仪器的工作方式从连续波谱仪发展到脉冲傅里叶变换谱仪。
随着核磁共振理论和实验技术的发展，所得图谱已从一维谱到二维谱、三维谱甚至更高维谱。
所应用的领域已从化学、物理学扩展到生物学、药学、医学以及农业和石油化工等国民经济的许多领域。
总而言之，核磁共振波谱法已经成为最重要的仪器分析方法之一。
关键词：核磁共振化学位移吸收的裂分耦合正文：一、基本概念核磁共振（简称NMR）是指处于外磁场中的物质原子核系统受到相应频率（兆赫数量级的射频）的电磁波作用时，在其磁能级之间发生的共振跃迁现象。
如氢原子具有磁性，电磁波照射氢原子核，它能通过共振吸收电磁波能量，发生跃迁。
用核磁共振仪可以记录到有关信号，处在不同环境中的氢原子因产生共振时吸收电磁波的频率不同，在图谱上出现的位置也不同，利用化学位移，峰面积和积分值以及耦合常数等信息，进而推测其在碳骨架上的位置。
在核磁共振氢谱图中，特征峰的数目反映了有机分子中氢原子化学环境的种类；不同特征峰的强度比（及特征峰的高度比）反映了不同化学环境氢原子的数目比。
核磁共振氢谱解析
核磁共振氢谱（NMR）是一种分析有机分子结构的技术。
在该技术中，核磁共振仪会对样品中的氢原子进行激发，使其产生共振信号，然后测量该信号的频率和强度。
利用核磁共振氢谱技术可以确定分子中不同类型氢原子的相对数量和结构。
每种氢原子所产生的信号的位置、强度和形状均有所不同，可以通过与已知的标准进行比较，从而确定分子结构中每个氢原子的位置和数目。
在解析核磁共振氢谱时，可以通过以下步骤进行：
1. 确定信号的化学位移：信号的化学位移是指共振信号在谱图中所处位置的数值。
该数值可以通过将信号的频率与参考化合物的信号频率进行比较得出。
2. 确定信号的数量：每种不同类型的氢原子所产生的信号数量是确定的，可以通过比较谱图中各个信号的峰的面积或积分来确定每种氢原子的相对数量。
3. 确定信号的形状：不同类型氢原子产生的信号的形状可以有所不同，可能是单峰、双峰或多峰。
该信号形状可以提供分子结构的信息。
4. 确定化合物的结构：通过确定化学位移、数量和形状，可以确定化合物中氢原子的位置和数目，从而确定化合物的结构。
总之，核磁共振氢谱解析是一种能够确定有机分子结构的技术，对有机化学和药物化学等领域具有重要的应用价值。
