核磁共振氢谱解析方法培训课件

•
m=I, I-1, I-2, ……-I
• 每种取向各对应一定能量状态
• I=1/2的氢核只有两种取向
• I=1的核在B0中有三种取向
.
10
z
z
z
m =+1
m =
B0
m = +1/2
m =
m =
m =
m = 1/2
m = 1
m = 1 m = 2
I = 1/2
I=1
I=2
I=1/2的氢核 与外磁场平行，能量较低，m=+1/2, E 1/2= －B0
与外磁场方向相反, 能量较高, m= -1/2, .
E -1/2=1B1 0
• 核磁矩与外磁场相互作用而产生的核磁场作用能 E, 即各能级的能量为 E=－ZB0
E 1/2= －B0 E-1/2= B0
.
12
I=1/2的核自旋能级裂分与B0的关系
• 由式 E = －ZB0及图可知1H核在磁场 中,由低能 级E1向高能级E2跃迁,所需能量为 △E=E2－E1= B0 －(－B0) = 2 B0
代入上式得: h I(I1) 2
当I=0时,P=0,原子核没有自旋现象,只有I﹥0,原 子核才有自旋角动量和自旋现象
.
9
二、核自旋能级和核磁共振
(一)核自旋能级
• 把自旋核放在场强为B0的磁场中,由于磁矩 与磁 场相互作用,核磁矩相对外加磁场有不同的取向,共 有2I+1个,各取向可用磁量子数m表示
.
6
• 自旋角动量
– 一些原子核有自旋现象，因而具有自旋角动 量。由于核是带电粒子，故在自旋同时将产 生磁矩。核磁矩与角动量都是矢量，磁矩的 方向可用右手定则确定。

第三章 核磁共振氢谱
1. 核磁共振的基本原理 2. 核磁共振仪与实验方法 3. 氢的化学位移 4. 各类质子的化学位移 5. 自旋偶合和自旋裂分 6. 自旋系统及图谱分类 7. 核磁共振氢谱的解析

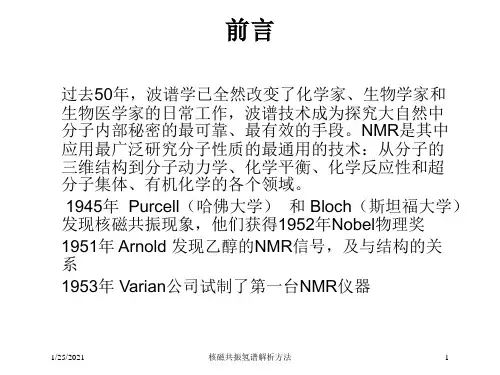

前言
过去50年，波谱学已全然改变了化学家、生物学家和 生物医学家的日常工作，波谱技术成为探究大自然中 分子内部秘密的最可靠、最有效的手段。NMR是其中 应用最广泛研究分子性质的最通用的技术：从分子的 三维结构到分子动力学、化学平衡、化学反应性和超 分子集体、有机化学的各个领域。 1945年 Purcell（哈佛大学） 和 Bloch（斯坦福大学） 发现核磁共振现象，他们获得1952年Nobel物理奖 1951年 Arnold 发现乙醇的NMR信号，及与结构的关 系 1953年 Varian公司试制了第一台NMR仪器
• 驰豫时间与谱线宽度的关系 ：即谱线宽度与驰豫 时间成反比。
• 饱和：高能级的核不能回到低能级，则NMR信号 消失的现象。
核磁共振仪
分类：按磁场源分：永久磁铁、电磁铁、超导磁场 按交变频率分：40 ，60 ，90 ，100 ， 200 ，500，--，800
MHZ（兆赫兹），频率越高，分辨率越高 按射频源和扫描方式不同分：连续波NMR谱仪（CW-NMR) 脉冲傅立叶变换NMR谱仪(FT-NMR)
频率扫描（扫频）：固定磁场强度，改变射频频率 磁场扫描（扫场）：固定射频频率，改变磁场强度 实际上多用后者。 各种核的共振条件不同，如：在1.4092特斯拉的磁场,各 种核的共振频率为：
1H
60.000 MHZ
13C
15.086 MHZ
19F
56.444 MHZ
31P
24.288 MHZ
对于1H 核，不同的频率对应的磁场强度：

如果有氢与氢的重合现象，特别是在做二维谱时想看 到相关氢的信号，此时可以加少量的氘代苯或氘代乙腈， 它们会对样品分子的不同部位产生不同的屏蔽作用，可以 使原来相互重叠的峰分开。
6）空间因素 比如受空间上某些大基团的影响,或者羰
基,苯环等对该位置的氢有屏蔽或去屏蔽的影 响,范德华力的影响等。
7）氢键的影响
三键,双键,苯环由于磁各项异性都会产生屏蔽区和去屏蔽区,所以 这些也是影响化学位移的重要因素，经常借此因素来区分异构体。单 键也有磁各向异性,所以C3CH>C2CH2>CCH3
4) 共轭作用和诱导作用(对不饱和烷烃影响) 对不饱和烷烃共轭作用和诱导作用要综合考虑。
共轭作用有p-π共轭给电子,π-π共轭吸电子；诱导效 应主要是吸电子效应。
3)磁各向异性 根据S-P杂化原理, 炔烃应该比烯烃更低场,苯环与烯烃相近.但实
际并不然.炔氢相对于烯氢是处于较高场,是因为炔氢处于叁键轴外,当 叁键与外磁场平行时, π电子环电流绕轴运动产生的感应磁场与外加磁 场相反,对质子起强烈的屏蔽作用,这是炔烃的一个很重要的特点.
芳环氢相对烯氢处于较低场，这样的现象是因为芳环π电子也有 环电流的纯在,产生与外磁场方向相同的磁场,对芳环氢有去屏蔽作用. 烯烃也有磁各向异性,但苯环的磁各向异性较强.
单键,三键,双键,苯环由于磁各向异性都会产生屏蔽区和去 屏蔽区,所以这些也是影响饱和烷烃化学位移的因素.(后面 会介绍,详细请看仪器分析化学课本)请结合以上说明通过 下面的列表来查看不同取代基对饱和烷烃的影响。
2)S－P杂化 从sp3（碳碳单键）到sp2（碳碳双键）s 电子的成分从25％增加到33％，键电子 更靠近碳原子，因而对相连的氢原子有 去屏蔽作用，即共振位移移向低场. (芳 环与烯烃比饱和烷烃的化学位：活泼氢的谱图：通常表现为宽峰，有时候也会有 偶合裂分，并受温度的影响化学位移有明显变化。

芳烃的氢谱解析
芳烃的氢谱特征
芳烃的氢谱峰形较复杂，有多个峰，且峰与峰之间的距离较近。
芳烃的氢谱解析要点
根据峰的数量和位置，确定芳烃的类型和碳原子数；根据峰的强度 和形状，确定氢原子的类型和数量。
实例分析
以苯为例，其氢谱有多个峰，分别对应于不同位置上的氢原子。
PART 04
氢谱解析中的常见问题与 解决策略
偶合常数
当两个氢原子之间的距离足够近时， 它们的核磁共振信号会发生偶合，导 致峰分裂成双重峰。偶合常数是衡量 两个氢原子之间距离的指标。
氢谱解析的一般步骤
确定峰的位置和强度
根据核磁共振氢谱中的峰位置和强度，可以推断出分子中氢原子 的类型和数量。
确定氢原子的连接关系
通过分析峰的偶合常数，可以确定氢原子之间的连接关系，从而确 定分子的结构。
峰的简化问题
总结词
峰的简化问题是指某些情况下氢谱峰的数量过多，使得解析变得复杂。
详细描述
在某些情况下，由于分子结构中存在多个等效氢原子，会产生大量的重叠峰。这增加了氢谱解析的难 度。解决策略包括利用分子对称性来简化氢谱，以及利用去偶技术来消除某些峰的干扰，从而使得氢 谱更加简洁明了。
解析中的不确定性问题
多核共振技术
总结词
多核共振技术能够同时研究多个原子核的相 互作用和动态行为，有助于更全面地了解分 子结构和化学反应过程。
详细描述
多核共振技术是一种新兴的技术，它通过同 时研究多个原子核的相互作用和动态行为， 能够提供更全面、更深入的分子结构和化学 反应过程信息。这一技术的应用，将有助于 推动化学、生物学、物理学等领域的发展， 为解决复杂体系的研究提供新的手段。
