2米四单元和0.7米十二单元天线制作(DIY)随着“中国无线电运动协会”（简称CRSA）的宣传力度加大,使越来越多的业余无线电爱好者获得了业余电台五级以上《操作证书》和《电台执照》。
目前开台使用V/U段设备的朋友还是多数,作本地HAM 通信架设一简易的“J”型天线就足够了。
如果要想和百公里之外的HAM作QSO，用手持5W功率对讲机那就得制作一架多单元八木定向天线。
《无线电》《实用无线电》等杂志也曾介绍过不少八木天线的制作方法,在这里把我使用的两架八木天线制作经过介绍给你，以供你参考。
首先准备两根较结实的长145CM,宽4CM、厚2.5CM的直木条，用作天线横梁(本人用的是槐树锯的木条，也可以用其它结实的杂树木材、有条件的朋友可以用胶木棒)。
25MM角铁、长40CM 和60CM 各一段（有条件的用；无条件的可以不要，但架设的难度增大且安全性能下降）。
Φ8—12MM铜管（铝管或不锈钢管都可以）长8.5M ,胶木板宽40MM ×长90MM×厚5MM 两块（无条件的可以不用）, Φ6MM×长40MM 螺丝四颗（栓和帽、也可以用铆钉铆或铁丝固定），Φ3MM×长40MM螺丝44颗(栓和帽、也可以用铆钉铆或铁丝固定),NXO—100环形磁环一只（中国无线电运动协会CQ杂志封底北京天路达电讯器材研究所有售）；在磁环上用Φ1MM漆包线三股并联穿绕三匝、首尾相接，用于2M振子作阻抗匹配器(巴伦)使用，20CM长50Ω同轴电缆一段（本人用50---5）；用于0.7M振子作阻抗匹配器使用。
下面单介绍2M(145MHZ) 天线制作过程（0.7M制作方法相同）。
按图中所示尺寸截好引向器、振子、反射器的长度，然后用弯管器（维修制冷设备的专用工具）把折合振子弯成如图所示。
如找不到弯管器，可以采用在管子内灌上细沙子，一定要灌实，找一棵直径约7CM园木或树干，在上面慢慢弯成U形即可。
把60CM长的角铁按图示尺寸做成“L”型（直角形）。

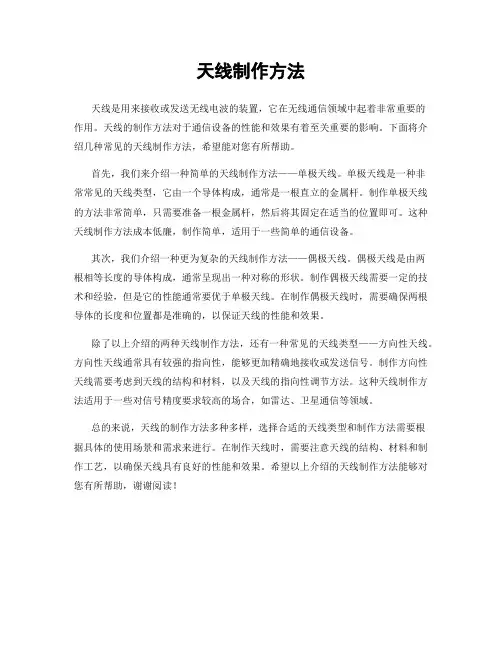

天线制作方法
天线是用来接收或发送无线电波的装置，它在无线通信领域中起着非常重要的
作用。
天线的制作方法对于通信设备的性能和效果有着至关重要的影响。
下面将介绍几种常见的天线制作方法，希望能对您有所帮助。
首先，我们来介绍一种简单的天线制作方法——单极天线。
单极天线是一种非
常常见的天线类型，它由一个导体构成，通常是一根直立的金属杆。
制作单极天线的方法非常简单，只需要准备一根金属杆，然后将其固定在适当的位置即可。
这种天线制作方法成本低廉，制作简单，适用于一些简单的通信设备。
其次，我们介绍一种更为复杂的天线制作方法——偶极天线。
偶极天线是由两
根相等长度的导体构成，通常呈现出一种对称的形状。
制作偶极天线需要一定的技术和经验，但是它的性能通常要优于单极天线。
在制作偶极天线时，需要确保两根导体的长度和位置都是准确的，以保证天线的性能和效果。
除了以上介绍的两种天线制作方法，还有一种常见的天线类型——方向性天线。
方向性天线通常具有较强的指向性，能够更加精确地接收或发送信号。
制作方向性天线需要考虑到天线的结构和材料，以及天线的指向性调节方法。
这种天线制作方法适用于一些对信号精度要求较高的场合，如雷达、卫星通信等领域。
总的来说，天线的制作方法多种多样，选择合适的天线类型和制作方法需要根
据具体的使用场景和需求来进行。
在制作天线时，需要注意天线的结构、材料和制作工艺，以确保天线具有良好的性能和效果。
希望以上介绍的天线制作方法能够对您有所帮助，谢谢阅读！。

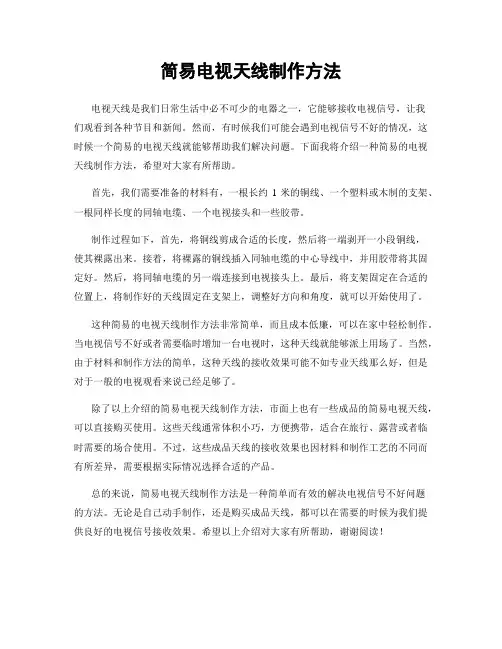

简易电视天线制作方法电视天线是我们日常生活中必不可少的电器之一，它能够接收电视信号，让我们观看到各种节目和新闻。
然而，有时候我们可能会遇到电视信号不好的情况，这时候一个简易的电视天线就能够帮助我们解决问题。
下面我将介绍一种简易的电视天线制作方法，希望对大家有所帮助。
首先，我们需要准备的材料有，一根长约1米的铜线、一个塑料或木制的支架、一根同样长度的同轴电缆、一个电视接头和一些胶带。
制作过程如下，首先，将铜线剪成合适的长度，然后将一端剥开一小段铜线，使其裸露出来。
接着，将裸露的铜线插入同轴电缆的中心导线中，并用胶带将其固定好。
然后，将同轴电缆的另一端连接到电视接头上。
最后，将支架固定在合适的位置上，将制作好的天线固定在支架上，调整好方向和角度，就可以开始使用了。
这种简易的电视天线制作方法非常简单，而且成本低廉，可以在家中轻松制作。
当电视信号不好或者需要临时增加一台电视时，这种天线就能够派上用场了。
当然，由于材料和制作方法的简单，这种天线的接收效果可能不如专业天线那么好，但是对于一般的电视观看来说已经足够了。
除了以上介绍的简易电视天线制作方法，市面上也有一些成品的简易电视天线，可以直接购买使用。
这些天线通常体积小巧，方便携带，适合在旅行、露营或者临时需要的场合使用。
不过，这些成品天线的接收效果也因材料和制作工艺的不同而有所差异，需要根据实际情况选择合适的产品。
总的来说，简易电视天线制作方法是一种简单而有效的解决电视信号不好问题的方法。
无论是自己动手制作，还是购买成品天线，都可以在需要的时候为我们提供良好的电视信号接收效果。
希望以上介绍对大家有所帮助，谢谢阅读！。
自制简易的无线增益天线，让你的无线网络信号更加强劲！初学者型奶粉罐天线一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。
经过再三筛选，最终把制作目标锁定在罐头天线上。
选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。
二、制作圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。
笔者就是随便拿了一个奶粉罐制作的。
下面是参照外国WIFI网站的图片而画的制作图。
各数据如下：中心频点＝2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。
但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。
这样一来把损耗减到最低。
有点专线专用的味道了！建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。
一般来说馈线直径越粗越好，而且长度要尽量短，不然馈线过长所造成的损耗比天线增益还大，失去DIY的意义！笔者使用的馈线直径由于比较小，所以长度取在1米这个数值。
天线制作十二款之三5波段偶极天线制作详解1/2波长双极天线（Dipole，简称 D.P天线）是最为常见短波天线之一，也是其他天线的基础。
因为其构架简单，调试容易，成功率高，得到了HAM们的广泛推崇。
由于居住环境的限制，在没有条件安装大型、多波段定向天线的情况下，简单的D.P天线成为了爱好者架设天线的首选，初学者一般都是从单波段D.P天线开始入手 ON AIR（通联）。
在获得与国内外爱好者通联的成就感之后，大家可能最先想到的就是如何增加波段，或者改造现有的单波段天线，拓展天线的覆盖频段，以适应不同级别的频率操作范围。
本文就为大家介绍一种拓展了频率范围的5波段偶极天线，可工作于80m、40m、20m、15m、10m五个波段。
该天线的特点是，占用空间相对较小，DIY容易，适合爱好者制作。
天线设计的宗旨：尽量少用Trap(陷波器 )或者缩短线圈；尽量水平架设；尽量不用扇形结构，从而减少占用空间，减少对天线辐射仰角和方向的相互影响，提高天线的辐射效率。
因此，改天线只用一个7MHz的陷波器， 10m、20m、40m为自然谐振，15m 为40m 三次倍频自然谐振；80m单独架设实在太长，因而加入了陷波器，比原尺寸缩短了许多。
制作基本材料天线振子用14#硬铜线若干米（公式：半波长为142.5/f）； 40m天线振子：10.10m+60cm；20m天线振子：5.01m+35cm； 10m天线振子：2.53m+35cm； 80m天线振子：1.5m+15cm ；绝缘子：2只； 1:1 巴伦 1 只，如 BU-50 或者自制；天线振子分离器：F12.7mmPVC 管一根，截为22cm× 6（只），13cm × 6（只）；陷波器：在直径 4 0 m m ，长270mm的PPR管上，用F0.9~1.2mm高强度漆包线绕68圈。
天线的基本形式天线的基本形式如图1所示，为三线平行的基本结构。
巴伦的自制如果第一次尝试架设D.P天线的话，建议购买成品巴伦BU-50等。
自制简易的无线增益天线，让你的无线网络信号更加强劲！初学者型奶粉罐天线一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。
经过再三筛选，最终把制作目标锁定在罐头天线上。
选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。
二、制作圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。
笔者就是随便拿了一个奶粉罐制作的。
下面是参照外国WIFI网站的图片而画的制作图。
各数据如下：中心频点＝2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。
但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。
这样一来把损耗减到最低。
有点专线专用的味道了！建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。
一般来说馈线直径越粗越好，而且长度要尽量短，不然馈线过长所造成的损耗比天线增益还大，失去DIY的意义！笔者使用的馈线直径由于比较小，所以长度取在1米这个数值。
October 16, 2009 | tags 蹭网卡| viewsComments 0用自制无线网络天线如果你曾经使用过Wi-Fi无线网络设备你就会知道微波炉和手机是无线网络信号的大敌。
为了增强无线网络信号的强度，我们可以购买专用的信号增强天线来解决这一问题。
即使是专用的Wi-Fi天线产品也并不能适应每一个用户的实际应用环境。
你将可以使用手边简单而便宜的材料，制作出功能强大的Wi-Fi无线天线。
一根同轴电缆天线一个高100mm，直径为135mm的金属灌（100mmx 135mm）N型同轴电缆连接头尖嘴老虎钳子宽嘴老虎钳子锋利的刀子一把剪刀一把锤子一把钻头一把电烙铁和焊锡一小块铜片天线的类型基本上家用Wi-Fi信号增强天线共有两种类型，一种是普林格尔状天线，另一种是罐状天线。
在市场上所卖的信号增强天线大多数都是基于普林格尔状天线结构，它算是一种引向反射天线，它通常由多级天线组成。
当信号在层叠的环状金属内不断的反射时就能增大信号的强度，并且信号反射的方向也将相当集中。
如图1，这就是一个普林格尔桶状天线的内部结构。
这些金属环可以让信号在内部多次反射，从而增大信号的强度。
如果说普林格尔天线仅仅是一个加了装饰的金属线，那么罐状天线则更像是一个胖墩墩的罐头盒。
如图2，这种罐头盒天线的尺寸小巧，电导率高，可以适应各种无线电频率信号。
这种天线的外形和尺寸都可以自己制定。
小知识：波导，不是咱们平时用的那个手机牌子而是一种射频信号（RF射频）的传输通路。
而高频的RF射频信号有时就采用这种波导的方式传送高能量，高频率的信号。
了解波导波导是一种微波信号的传输方式，它类似于一个同轴电缆。
RF射频信号的能量一般都大于60千兆赫兹，他们可以快速的穿越波导管道。
（如图3）通常波导天线都是矩形结构的，这些天线的制造和安装也都非常昂贵。
波导信号的发散形状非常有趣，它的样子就像电磁RF射频能量。
在同轴线缆内，信号是沿着线缆中的导体向外进行扩散。
几种简易天线的制作方法介绍第一种简易天线的制作方法：首先在易拉罐开口的外侧用钉子扎一个孔，穿过一个螺丝，把两个易拉罐分别固定在一个绝缘的板条上(这种板条可以用学生用的塑料尺代替)，再取—段300Ω的馈线(长短根据需要而定，一般两米左右)分别固定在绝缘条上的两个螺丝上，另一头接上匹配器(75—300Ω)。
两购个易拉耀之间的距离为60至80毫米。
最后找一个漂亮的酒瓶子做为底座，在酒瓶盖上打个孔与绝缘条固定住天线就做好了。
调试方法：①可移动天线的位置②可以旋转天线调试③可以调整天线的夹角。
第二种简易天线的制作方法：用6个易拉罐，L根90厘米长的细铜管(或用8号钢丝)，5块绝缘板条。
①把5块绝缘板条，用带帽螺丝连接固定，做成如图的支架(杠架长边42厘米．宽边12厘米，斜边20厘米)。
②将3组易拉罐对称平行地用带帽螺丝固定于支架上。
AB、CD、EF的间距(指易拉罐)为10厘米；AC、CE、BD、DF的间距为20厘从G、H分别为CE和DF的中点(即10厘米处)，将细铜管(或铜丝)弯成环形(直径25厘米)，用借帽螺丝固定于G、H扎内，并使铜线环垂直于支架。
③将扁馈线的两个头连接在CD组易拉罐的带帽螺丝柱上，并用螺帽固定紧。
另用两根短导线(普通电源线即可)将CG、DH连接好井固定紧，即中间一组易拉罐的两个螺丝柱与铜线环的两个头连接通。
④将一根小木棒置于框架下方正中“O“处，用木螺丝固定紧，并把小木体插入—竹竿中并箍紧。
将竹竿竖于屋顶或阳台上，将AB组易拉罐一端对准主要电视台发射塔，即可收到满意的效果。
这种全频道易拉罐电视天线特别适用于边远山区。
第三种方法:利用铝制易拉罐稍加组装，可制成一架接收性能良好的电视天线如图所示。
主要用两根直径10mm、长85mm的铝管。
两主管的夹角为90°,用螺丝将A、B端固定在绝缘板D上，用绝缘管L加强固定。
在每根主管上焊接固定6根长14cm的支管，支管与主管的夹角为45°。
自制无线路由器定向天线的简单方法与步骤基于2.4GHz的802.11b无线协议的理论传输距离约为室内100米、室外300米。
但是在实际应用中，由于干扰以及物体阻挡等原因，无线信号的覆盖范围就更为有限。
国家对无线局域网设备的发射功率有一定的限制，因此厂商也不可能通过加大设备的发射功率来提供更好的信号强度。
如果您想让自己的无线接入点覆盖更为广泛的面积，或是在单一方向拥有更长的数据传输距离，那么为无线设备安装额外的天线则是个不错的解决方法。
在市场上我们可以买到一些无线厂商生产的外置天线，不过其价格都比较昂贵。
觉得这东西并不是物有所值？那我们就自己做一个，即省了钱又有DIY的乐趣，何乐而不为呢？虽然无线电技术对于很多人来说是非常陌生的，不过这次所制作的2.4GHz天线并不要求您要精通无线技术，除了依照我们所提供的数据外，您只要会用电钻、剪刀、电烙铁就足以应付了。
用罐头盒制作天线－准备工具工欲善其事必先利其器。
我们需要准备的工具有：电钻、锯、电烙铁、锉、砂纸、美工刀。
如果没有电钻和锯也没关系，找一把锋利的大剪刀也一样能干活；锉可以用砂纸来代替，200或400目砂纸都可以。
电烙铁恐怕是必不可少的工具，如果你实在不想自动动手焊接，那么在卖无线接插件的地方通常都会提供焊接服务，不过手工费可能比你买的配件还要高。
用罐头盒制作天线－准备材料罐头盒子在这个部件的准备上，其实没有什么严格的规格要求。
通常情况下，尽量使用长一些和大一些的金属罐头盒。
在开始改造前，最好将上面的标签撕掉并清理干净，我们使用的是一个雀巢咖啡的马口铁罐头。
铜线铜线是用来作为天线使用。
不用很多，大概有5厘米就足够了。
我们使用的铜线是从1平方单只铜电线中剥出来的，正好可以紧密地插入接头中。
绝缘胶布在天线的制作过程中会将罐头盒截掉一部分，即便使用锉、砂纸打磨后，断口是非常锋利的。
使用绝缘胶布将罐头锋利的边缘部分包裹起来，会让你的制作过程更为安全。
馈线天线与无线接入点之间需要使用50欧馈线连接。
自制2.4G WIFI天线以前我总觉得DIY天线是一件十分困难的事情，受到BG7IOO的影响，我现在对天线也发烧了。
由于收到自身技术和器材限制，我一般只玩手持机的天线，平时也经常跟BG7IOO通长途聊天线，权当生活中的一种乐趣！最近我沉迷于2.4G频段的WIFI，WIFI让人着迷之处在于它是有线宽带网络的无线延伸！但由于技术规范的限制，WIFI设备的发射功率都非常低，一般都是mW级的功率。
这样一来，数据传输的距离就显得捉襟见肘。
有鉴于此，很多业余无线电爱好者都热衷于在WIFI天线上做文章。
为了让自己的WIFI设备也能插上翅膀，我下定决心DIY一根属于自己的WIFI ANT！第1步：选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。
经过再三筛选，最终把制作目标锁定在罐头天线上。
选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。
同时在05年的《业余无线电家》会刊第4期也有介绍。
不过，我喜欢把它的名字称为“圆筒天线”！第2步：制作圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。
我就是随便拿了一个奶粉罐制作的。
下面是我参照外国网站的图片而画的制作图。
各数据如下：中心频点＝2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！在参照外国爱好者制作WIFI天线的同时，我加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。
但我觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G 的频段更加明显！因此，我决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。
绝对超强，入门HAM必看：电台魅力-业余无线电台入门手册（原作者：BG1OES）引言电台，业余无线电，已经越来越多的进入了大众的视野。
从街头随处可见的汽车上树立的电台天线，到见诸各大媒体的无线电应急救援事件，无线电台（对讲机）已经越来越多的进入大众生活，不再是警察、军队的神秘装备了。
与此同时，“业余无线电”也已经伴随着中国汽车文化的发展传播成为了大众越来越关心的一项时尚运动。
大多数入门的朋友可能是通过周围的朋友初步了解业余无线电的，然而，汽车俱乐部群体只是带动业余无线电发展的传播途径之一，业余无线电的真正意义也远不止于结伴驾车出行通讯。
从业余无线电爱好者“体谅、忠诚、进取、友爱、适度、爱国”的六大准则出发，我们能够看到更多属于这个群体的积极向上的意义。
无论是频率上互相传递无线电知识技术，还是一呼百应的凤凰岭迷路山友救援，业余无线电爱好者所具有的互助精神、热心与不依赖电信网络的通信技术将可能在突发事件、灾害等特殊情况下为社会提供通讯保障力量。
业余电台是经过国家主管部门正式批准，业余无线电爱好者为了试验收发信设备、进行技术探讨、通信训练和比赛而设立的电台。
业余无线电，是一项蕴含丰富知识的通讯技术。
业余无线电群体（HAM，火腿），是一个高尚、团结、热心的群体。
如果您曾经见过身边的朋友在把玩业余无线电台、研究无线电通讯技术，您何不一同加入到这个群体，领略空中电波魅力？汽车上“林立”天线的背后在路上，我们能够看到越来越多的车上安置了长短不一、粗细不同的车载天线。
各个汽车俱乐部结伴出行的车队中，车载天线和车内的电台几乎快成为了“标配”，现在，就连很多出租汽车的后备箱盖、车顶上也都能够发现无线电台天线。
在每一支天线的背后，都链接着一部电台。
然而，在操作这部电台的，却不一定是业余无线电爱好者！既然本文希望邀请您踏入业余无线电的大门，就一定请您先一起了解真正的业余无线电世界、掌握基本的法律、法规、知识，而不是简单的告诉您如何拿起电台、安上电台就能说话云云。
室内天线制作方法引言室内天线是用于接收无线电信号的设备，可以帮助提升室内的信号接收质量。
本文将介绍一种简单而有效的室内天线制作方法，适用于提升电视、无线网络和手机信号等方面的接收效果。
材料准备制作室内天线所需材料如下： - 一段电缆：建议使用75欧姆同轴电缆，长度根据实际需要决定； - 一个金属衣架或铝质棒状物：用于制作天线主体； - 一个电缆头：用于连接电缆和接收设备。
制作步骤步骤1：准备工作1.确定需要增强信号的方向，选择一个合适的位置放置室内天线。
2.将金属衣架或铝质棒状物剪成合适的长度，一般为电波波长的四分之一。
步骤2：制作主体1.将金属衣架或铝质棒状物弯曲成合适的形状，如折成V字型或L字型。
2.确保金属衣架或铝质棒状物的两端与电缆相连。
步骤3：连接电缆头1.将电缆剥离一段外部绝缘层，露出内部绝缘层和中心导线。
2.用压线钳将电缆头连接到中心导线上，确保连接牢固。
3.将外部绝缘层和中心导线用胶带或热收缩管固定。
步骤4：安装与调试1.将室内天线放置在之前确定的位置。
2.将另一端的电缆头连接到接收设备上，如电视、无线路由器或手机等。
3.打开接收设备并进行信号测试，观察信号强度是否有所改善。
4.如信号强度不理想，可以尝试调整室内天线的方向或位置，直到获得最佳效果。
注意事项•在制作室内天线时，要避免金属部分接触到其他金属物体或有可能干扰信号的物体，以免影响接收效果。
•制作室内天线时要小心操作，避免割伤手指或其他意外伤害。
•在安装和调试过程中，要注意避免触碰电器设备的高压部分，以确保人身安全。
结论通过简单的制作步骤和准备材料，我们可以制作出一种简易而有效的室内天线，用于提升室内的无线信号接收效果。
制作的室内天线可以应用于电视、无线网络和手机等领域，提供更稳定和强大的信号接收体验。
请注意：本文所介绍的室内天线制作方法仅供参考，具体效果还受到环境和设备等因素的影响。
在实际使用中，建议根据实际情况进行调整和优化。
DIY U段折合振子J型天线[1]：制作调试过程与测试（SWR=1.01）这是一个迟来的DIY制作帖子。
本人7月下旬制作了一根折合振子J型玻璃钢车载天线，现在先将制作与测试部分发帖出来，容后再发帖报告通联试验情况。
一直以来，车载天线的通联效率与天线的长度的矛盾是一个较难解决的问题。
7月初买了根东莞HAM友BG7IGI制作的折合J型玻璃钢天线，使用后感觉通联效果不错，而且中心频点驻波达到1.15。
买的这个天线长度只有690mm，很适合用做车载天线使用，然而直径却太粗了（32mm），而且是M 母头的，要连接车顶吸盘或边夹，还要通过转接头（M公直通头）来实现。
这样，不但加高了天线降低了机械强度，而且损耗也会加大，还容易损坏。
因此，就产生了DIY折合J型车载天线的念头。
要求：长度尽可能短（经过计算，不包括接头可以500mm左右），直径尽可能细。
先到五金材料商店看了，最细的PVC管就是外径20、内径17mm 的，因而就地取材设计了一款最小型的折合J天线，封装后的尺寸：直径20mm，长度542mm，重量124克。
使用M公头，可以直接与车载吸盘或边夹连接。
经测试和实际通联效果试验，还比较满意。
一、封装好后天线的SWR曲线和实际通联效果1. 制作封装完成后的SWR频率曲线、中心频点、带宽：2. 固定架设的通联效果：架设在4楼阳台，用7900大火，与直线距离35公里外的HAM友通联，信号53。
3. 移动车载通联效果：用车顶吸盘安装，移动中通联，与火炉山森林公园附近的HAM友、龙洞广汕路附近的HAM实现高质量通联。
从天河区经新光快速路到番禺长隆附近，除了江海大道猎德桥下受到高架路和近距离高楼阻隔，信号出现较大底噪（仍能听清话音）外，直到长隆附近的小区道路（通联直线距离约22公里）依然能稳定良好，信号59。
二、设计与制作过程1. 制作本天线是先买到了外径20mmPVC管后因材设计的，下图是设计图纸：图中尺寸均是从铜线的轴线计量的选取一段长988左右（实际裁剪多几个mm）的4平方电线铜芯（直径2.2mm）。
DIY简易V/U段"J"形和HF段倒"V"天线文／张晓平(BD6CS)无论通信活动是在室内还是在野外都需要架设天线，对于大多数业余无线电爱好者来讲，自己动手制作一些简易的天线架设在室外，取材容易，架设方便，也扩大了通信距离，同时也锻炼了自己的动手能力，还培养了自己的生活乐趣。
一、V／U段"J"形及折合天线的制作V／U段电波是直线传播(也称视距传播)。
传播效果与天线的高度有直接关系，所以我们一般把V／U段天线架设在室外的最高处。
J形天线用于与本地HAM作直接通联效果非常好，在丘陵地区用5W功率通信距离大于30km，在平原地区用5W功率通信距离大于50km。
本人在淮南可以常年保持和蚌埠、阜阳等地HAM做QSO。
以下是本人制作的V／U段天线的经过，供大家参考。
首先到废品收购站购买一些废旧制冷设备里的直径8mm～16mm、长290cm的铜管，或去制冷器材店购买。
根据计算出的尺寸截取铜管的长度，如图1所示地网长度为1／4λ、振子长度为3／4λ。
例如做一副2m天线，地网的长度为0．5m、振子长度为1．5m。
做一副0．7m(430MHz～440MHz)天线，地网长度为17．5cm、振子长度为52．5cm。
注意：在做2m天线时，需要长10cm、宽3cm胶木板或者废旧电路板(但要去除覆铜线路)作支架板，形状见图2。
2m折合天线需要两块支架板固定。
0．7m天线由于尺寸较小开口端不需要固定。
天线底部U形用弯管器(维修制冷设备专用工具)弯成或管内装满沙子在直径6cm～8cm的树干上或钢管上弯成。
天线底部固定在立杆上有多种方式，将天线的底部焊接在一块铁板上或固定在较结实的木棍上(如图3、图4所示)。
先假设两馈电点在J形天线的U形底端向上75mm处，馈线(50Ω)芯线接长杆、网线接短杆。
焊接好所有连线后(用100W以上的电烙铁焊接)连接上收发信机(手持机或车载机)。
天线制作方法天线是一种用来接收和发送无线电波的装置，它在无线通信领域起着至关重要的作用。
在现代社会中，我们可以看到各种各样的天线应用于手机、电视、无线网络等设备中。
在这篇文档中，我们将介绍一些常见的天线制作方法，希望能够帮助到对天线制作感兴趣的朋友们。
首先，我们来介绍一种常见的天线制作方法，单极天线。
单极天线是一种简单的天线结构，通常由一根导线构成。
在制作单极天线时，我们需要准备一根长度合适的导线，然后根据天线的工作频率进行合适长度的修剪。
接着，我们需要将导线连接到无线电设备的天线接口上，并且确保导线的末端与接地连接良好。
这样，我们就可以使用单极天线来进行无线通信了。
除了单极天线，我们还可以制作一种叫做偶极天线的天线。
偶极天线通常由两根相同长度的导线构成，它的结构相对复杂一些，但是在一定的条件下可以获得更好的性能。
在制作偶极天线时，我们需要将两根导线固定在一个支架上，并且确保它们的长度和位置都符合设计要求。
然后，我们需要将导线连接到无线电设备上，并且进行合适的调试和测试。
这样，我们就可以使用偶极天线来进行更稳定和远距离的无线通信了。
除了以上介绍的两种常见的天线制作方法外，还有许多其他类型的天线，如四方天线、八木天线等。
这些天线都有各自的特点和适用场景，我们可以根据具体的需求选择合适的天线类型进行制作和使用。
总的来说，天线制作是一个需要一定技术和经验的过程，但是通过学习和实践，我们可以掌握一些基本的天线制作方法，并且可以根据具体的需求进行调整和优化。
希望这篇文档可以帮助到对天线制作感兴趣的朋友们，也希望大家能够在天线制作的过程中不断学习和进步，为无线通信技术的发展做出贡献。
