制作超强的无线网卡天线-最远30公里

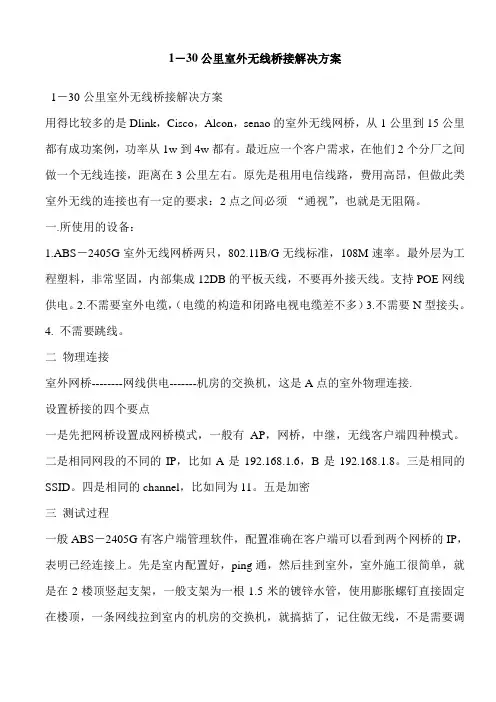

1－30公里室外无线桥接解决方案1－30公里室外无线桥接解决方案用得比较多的是Dlink，Cisco，Alcon，senao的室外无线网桥，从1公里到15公里都有成功案例，功率从1w到4w都有。

最近应一个客户需求，在他们2个分厂之间做一个无线连接，距离在3公里左右。

原先是租用电信线路，费用高昂，但做此类室外无线的连接也有一定的要求：2点之间必须“通视”，也就是无阻隔。

一.所使用的设备：1.ABS－2405G室外无线网桥两只，802.11B/G无线标准，108M速率。

最外层为工程塑料，非常坚固，内部集成12DB的平板天线，不要再外接天线。

支持POE网线供电。

2.不需要室外电缆，（电缆的构造和闭路电视电缆差不多）3.不需要N型接头。

4. 不需要跳线。

二物理连接室外网桥--------网线供电-------机房的交换机，这是A点的室外物理连接.设置桥接的四个要点一是先把网桥设置成网桥模式，一般有AP，网桥，中继，无线客户端四种模式。

二是相同网段的不同的IP，比如A是192.168.1.6，B是192.168.1.8。

三是相同的SSID。

四是相同的channel，比如同为11。

五是加密三测试过程一般ABS－2405G有客户端管理软件，配置准确在客户端可以看到两个网桥的IP，表明已经连接上。

先是室内配置好，ping通，然后挂到室外，室外施工很简单，就是在2楼顶竖起支架，一般支架为一根1.5米的镀锌水管，使用膨胀螺钉直接固定在楼顶，一条网线拉到室内的机房的交换机，就搞掂了，记住做无线，不是需要调试的.四总结测试一次性成功，单边速率在22－54M，完全满足客户需求。

这次是客户使用距离才1－3公里，要是10－30公里，建议使用4w的室外网桥就好了。

附：无线连接示意原理图室外连接效果图室外桥接典型的几种解决方案随着信息化的进展，网络几乎成为工作生活中必不可少的一部分。

而无线网络由于其价格便宜，施工简单，在两个或多个远距离网络桥接中得到了广泛的应用。

初学者型奶粉罐天线一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。

经过再三筛选，最终把制作目标锁定在罐头天线上。

选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。

二、制作圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。

笔者就是随便拿了一个奶粉罐制作的。

下面是参照外国WIFI网站的图片而画的制作图。

各数据如下：中心频点＝2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC 头，用于连接。

但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。

这样一来把损耗减到最低。

有点专线专用的味道了！建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。

一般来说馈线直径越粗越好，而且长度要尽量短，不然馈线过长所造成的损耗比天线增益还大，失去DIY的意义！笔者使用的馈线直径由于比较小，所以长度取在1米这个数值。

最远30公里！-制作超强的无线网卡天线无线路由器越来越普及，引出的讨论也越来越多。

特别是信号强度，接收性的问题相当值得注意。

而大家最经常想到、比较可行的办法就是采用增益天线。

因此，编者特收集整理相关制作天线的例子，从国内外、从低端到终极，以一种比较客观的角度，展示天线制作的技巧方法、天线的作用有多大、能达到什么样的效果。

初学者型奶粉罐天线一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。

经过再三筛选，最终把制作目标锁定在罐头天线上。

选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。

二、制作圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。

笔者就是随便拿了一个奶粉罐制作的。

下面是参照外国WIFI网站的图片而画的制作图。

各数据如下：中心频点＝2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。

但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。

这样一来把损耗减到最低。

有点专线专用的味道了！建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。

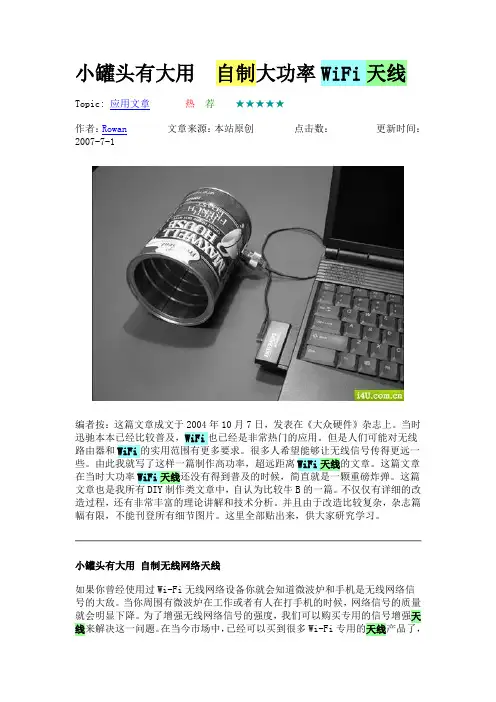

小罐头有大用自制大功率WiFi天线Topic: 应用文章热荐★★★★★作者：Rowan文章来源：本站原创点击数：更新时间：2007-7-1编者按：这篇文章成文于2004年10月7日，发表在《大众硬件》杂志上。

当时迅驰本本已经比较普及，WiFi也已经是非常热门的应用。

但是人们可能对无线路由器和WiFi的实用范围有更多要求。

很多人希望能够让无线信号传得更远一些。

由此我就写了这样一篇制作高功率，超远距离WiFi天线的文章。

这篇文章在当时大功率WiFi天线还没有得到普及的时候，简直就是一颗重磅炸弹。

这篇文章也是我所有DIY制作类文章中，自认为比较牛B的一篇。

不仅仅有详细的改造过程，还有非常丰富的理论讲解和技术分析。

并且由于改造比较复杂，杂志篇幅有限，不能刊登所有细节图片。

这里全部贴出来，供大家研究学习。

小罐头有大用自制无线网络天线如果你曾经使用过Wi-Fi无线网络设备你就会知道微波炉和手机是无线网络信号的大敌。

当你周围有微波炉在工作或者有人在打手机的时候，网络信号的质量就会明显下降。

为了增强无线网络信号的强度，我们可以购买专用的信号增强天线来解决这一问题。

在当今市场中，已经可以买到很多Wi-Fi专用的天线产品了，但是他们的价格都不便宜。

即使是专用的Wi-Fi天线产品也并不能适应每一个用户的实际应用环境。

在这篇文章中，我将教会你自己制作多种信号天线，让你从容面对多变而复杂的Wi-Fi无线应用环境。

你将可以使用手边简单而便宜的材料，制作出功能强大的Wi-Fi无线天线。

准备材料首先，你要翻翻自家的工具箱找到一些必备的工具和材料来。

一根同轴电缆天线一个高100mm，直径为135mm的金属灌（100mm x 135mm）N型同轴电缆连接头尖嘴老虎钳子宽嘴老虎钳子锋利的刀子一把剪刀一把锤子一把钻头一把电烙铁和焊锡一小块铜片天线的类型基本上家用Wi-Fi信号增强天线共有两种类型，一种是普林格尔状天线，另一种是罐状天线。

自制无线网卡天线自制无线网卡天线在年初装修房子的时候，邻居不少人来咨询布网线的事情，也问我家准备怎样布线，我告诉他们我不准备布网线，我将组建无线局域网。

现在无线局域网已正常工作了几个月的时间了，但是因为我的台式电脑放在书桌下，因此无线网卡的天线实际上是对着墙角的，而无线路由器在另一个方向的客厅里，这样就使得信号受到一定影响。

虽然不影响使用（老婆经常上网看韩剧），但信号强度没有达到100%就说明有改进的需要。

国外有不少介绍自制WIFI天线的网站，方案各种各样。

最简单的方案应该是在原有的天线上加反射器，反射器可以是金属箔片或金属网，最酷的要算用金属漏勺做反射器，有的用装薯片的筒做反射器的不过已经替换了原有的天线了。

其实最简单的解决方案是将原有的天线用铜轴电缆延长，但延长线有损耗，效果不会好。

在原有天线上加反射器可以增加增益，但没有改变我电脑上天线的位置，加上机箱到墙之间的位置有限，效果也不会太好；螺旋天线和Cantenna的增益较高但积较大，最后我选择BiQuad天线，体积较小，虽然增益没有螺旋天线和Cantenna天线高，比起原有的天线增益要高，这在家里用足够了。

天线的具体制作方法懂英语的可以看这个网站，不懂英语的看看上面的图片也就应该能明白了。

我根据手头有的材料进行了小小的改动。

1001下载乐园制作天线所用的材料：1、铜线：家里装修时电工剪断的电线线头长244mm，直径1.5mm。

2、反射器：装修剩余的铝扣板15cm宽，123mm长。

3、同轴电缆：50ohm同轴电缆，型号RG-58，长1m，75ohm 同轴电缆，长5mm。

4、同轴电缆接插头：一对。

5、9伏废电池一个。

制作天线的工具：1、老虎钳2、电烙铁3、小刀4、起子5、镊子为了废物利用，反射板我用了铝扣板，节约了买敷铜板的费用，但是铝上面无法焊接，不能像Miikka Raninen那样将同轴电缆的屏蔽层直接焊在反射板上，所以我决定用同轴电缆接插头为天线进行支撑和馈电，这样天线和同轴电缆是通过接插头连在一起的，为以后测试不同的天线提供了方便，其代价是增加了损耗，不过影响应该不大。

自制wi-fi信号放大器-无线路由器增益天线近年来，随着无线网络的普及，Wi-Fi信号的稳定性和覆盖范围成为用户关注的重点。

为了解决这一问题，许多人开始自制Wi-Fi信号放大器，其中无线路由器增益天线是一种常见且有效的方法。

本文将介绍如何自制无线路由器增益天线，并提供一些建议，以帮助您提升家庭无线网络的信号强度。

一、材料准备在开始制作无线路由器增益天线之前，我们需要准备以下素材：1. 2个饮料易拉罐。

2. T型RF连接头（无线电频率连接器）。

3. 同轴电缆（长度根据实际需求决定）。

4. 螺丝刀和剪刀。

二、制作步骤以下是制作无线路由器增益天线的简单步骤：Step 1：清洗易拉罐将两个饮料易拉罐从顶部和底部切开，并将它们清洗干净，确保没有残留物。

Step 2：测量和切割用尺子测量无线路由器的原有天线，并在易拉罐壁上进行标记。

然后，用剪刀沿着标记线将易拉罐剪成合适的形状，以适应原有天线的长度。

Step 3：安装RF连接头将T型RF连接头插入易拉罐的一侧，确保连接牢固。

这将成为您的无线路由器增益天线的接口。

Step 4：连接同轴电缆在无线路由器的天线接口上，将同轴电缆连接到T型RF连接头的另一侧。

确保连接牢固且不松动。

Step 5：调整天线位置将制作好的无线路由器增益天线与原有天线替换连接，然后根据实际需求和信号强度调整天线的方向和位置。

您可以通过观察信号强度指示器或使用Wi-Fi信号检测器来帮助您找到最佳的放置方式。

三、使用建议在使用自制的无线路由器增益天线时，以下是一些建议：1. 将天线放在较高的位置：由于信号在垂直方向上传播得更好，将天线放置在家庭中较高的位置可以增强信号覆盖范围。

2. 避免障碍物：尽量减少天线与物体、墙壁等障碍物的距离，以避免信号衰减。

3. 调整天线方向：根据信号强度和覆盖范围，适时调整天线的方向，以实现最佳的信号接收。

四、安全注意事项在制作和使用自制的无线路由器增益天线时，请注意以下安全事项：1. 谨防触电：在制作过程中，务必确保断开电源并将无线路由器断开连接，以免引发触电危险。

自制无线网卡天线无线国外有不少介绍自制WIFI天线的网站，方案各种各样。

最简单的方案应该是在原有的天线上加反射器，反射器可以是金属箔片或金属网，最酷的要算用金属漏勺做反射器，有的用装薯片的筒做反射器的不过已经替换了原有的天线了。

其实最简单的解决方案是将原有的天线用铜轴电缆延长，但延长线有损耗，效果不会好。

在原有天线上加反射器可以增加增益，但没有改变我电脑上天线的位置，加上机箱到墙之间的位置有限，效果也不会太好；螺旋天线和Cantenna的增益较高但积较大，最后我选择BiQuad天线，体积较小，虽然增益没有螺旋天线和Cantenna天线高，比起原有的天线增益要高，这在家里用足够了。

天线的具体制作方法懂英语的可以看这个网站http://koti.mbnet.fi/zakifani/biquad/，不懂英语的看看上面的图片也就应该能明白了。

我根据手头有的材料进行了小小的改动。

制作天线所用的材料：1、铜线：家里装修时电工剪断的电线线头长244mm，直径1.5mm。

2、反射器：装修剩余的铝扣板15cm宽，123mm长。

3、同轴电缆：50ohm同轴电缆，型号RG-58，长1m，75ohm同轴电缆，长5mm。

4、同轴电缆接插头：一对。

5、9伏废电池一个。

制作天线的工具：1、老虎钳2、电烙铁3、小刀4、起子5、镊子为了废物利用，反射板我用了铝扣板，节约了买敷铜板的费用，但是铝上面无法焊接，不能像MiikkaRaninen那样将同轴电缆的屏蔽层直接焊在反射板上，所以我决定用同轴电缆接插头为天线进行支撑和馈电，这样天线和同轴电缆是通过接插头连在一起的，为以后测试不同的天线提供了方便，其代价是增加了损耗，不过影响应该不大。

第一步、首先在铝扣板中心打一个孔，去除表面的涂层，然后将接插头拧在铝扣板上。

用尺测量反射平面到插座顶端的距离是15mm，按要求反射板到天线的距离要16mm到18mm，而且都应该有屏蔽层包着。

接插头的顶端5mm是裸露的焊接铜芯，因此需要将屏蔽层向上延伸5mm，同时也将铜芯加长2mm。

如何自己做一付接收效果最佳的天线？手工DIY自制天线教程!虽然国家宣传的城乡已经基本覆盖网络，同时5G网络也即将面世，但其实在一些比较偏远的山区人们使用的仍然是比较简陋的天线接受电视信号观看，二楼主刚好看到一位牛人自己手工制作天线，下面将详细教程分享给大家！从网上查到几款比较流行的自制天线，弄好后作了一番对比。

这其中不乏夸大的成份，被众多制作者极度推崇的四菱形天线在此次实验中以最差的接收效果被排在最后，而通常以低调示人的八木天线还是以最佳的接收效果名列第一，以下是本人亲自制作与测试后的结果，由于本人没有专业仪器，只能通过电视机收台的数目来评测，故也有相当的参考价值的。

目的只有一个，就是让广大DlY的爱好者不再被谎言欺骗，能够真正自己做一付接收效果最佳的天线。

最差的天线一四菱形天线。

这是本人通过网上的参数自制的一付带反射网的四菱形天线，实测只能收到直线距离30公里外的永年台和本市沙河台。

易拉罐天线。

两只易拉罐相距6cm固定，然后分别连上馈线一端。

是最简单的自制天线。

但效果却不错，比上面那个四菱天线又多收了邯郸市一个频点和鸡泽县一个频点。

效果不错。

五单元对称半波振子天线。

具体做法和尺寸网上教程很多，就不细讲了。

此天线对称振子我是用直径8毫米的空调用铜管做的，引向器和反射器用的是普通75欧黑色垃圾馈线代替。

比上一个易拉罐天线又多收了一个曲周县的频点。

此款天线小巧灵珑效果却实也不错。

这是最后做的一款仿兴任成品十一单元天线。

振子全部用铜管制成，反射网是用废汽车滤清器上的镀锌网。

与兴任十一单元天线对比效果相同，只是振子我换成了对称半波振子。

兴任的是折合半波振子，按说折合振子效率是要比对称振子要高的，但这此对比却不相上下，都收到了相对较弱的南和754频点，可能自制的这付天线用料好些的缘故罢。

这个是正在服役的某品牌十一单元天线。

这付天线一直以来是用来接收本地模拟信号用的，今天把它改造了一下。

引向器和反射器全部换成了馈线，目的就是想试试铜管与馈线的接收差别。

自制无线路由器定向天线的简单方法与步骤基于2.4GHz的802.11b无线协议的理论传输距离约为室内100米、室外300米。

但是在实际应用中，由于干扰以及物体阻挡等原因，无线信号的覆盖范围就更为有限。

国家对无线局域网设备的发射功率有一定的限制，因此厂商也不可能通过加大设备的发射功率来提供更好的信号强度。

如果您想让自己的无线接入点覆盖更为广泛的面积，或是在单一方向拥有更长的数据传输距离，那么为无线设备安装额外的天线则是个不错的解决方法。

在市场上我们可以买到一些无线厂商生产的外置天线，不过其价格都比较昂贵。

觉得这东西并不是物有所值？那我们就自己做一个，即省了钱又有DIY的乐趣，何乐而不为呢？虽然无线电技术对于很多人来说是非常陌生的，不过这次所制作的2.4GHz天线并不要求您要精通无线技术，除了依照我们所提供的数据外，您只要会用电钻、剪刀、电烙铁就足以应付了。

用罐头盒制作天线－准备工具工欲善其事必先利其器。

我们需要准备的工具有：电钻、锯、电烙铁、锉、砂纸、美工刀。

如果没有电钻和锯也没关系，找一把锋利的大剪刀也一样能干活；锉可以用砂纸来代替，200或400目砂纸都可以。

电烙铁恐怕是必不可少的工具，如果你实在不想自动动手焊接，那么在卖无线接插件的地方通常都会提供焊接服务，不过手工费可能比你买的配件还要高。

用罐头盒制作天线－准备材料罐头盒子在这个部件的准备上，其实没有什么严格的规格要求。

通常情况下，尽量使用长一些和大一些的金属罐头盒。

在开始改造前，最好将上面的标签撕掉并清理干净，我们使用的是一个雀巢咖啡的马口铁罐头。

铜线铜线是用来作为天线使用。

不用很多，大概有5厘米就足够了。

我们使用的铜线是从1平方单只铜电线中剥出来的，正好可以紧密地插入接头中。

绝缘胶布在天线的制作过程中会将罐头盒截掉一部分，即便使用锉、砂纸打磨后，断口是非常锋利的。

使用绝缘胶布将罐头锋利的边缘部分包裹起来，会让你的制作过程更为安全。

馈线天线与无线接入点之间需要使用50欧馈线连接。

如何自制WiFi天线现在很多人都喜欢自己动手自制WiFi天线，店铺为大家整理了如何自制WiFi天线的相关内容，供大家参考阅读!方法 1: 制作回形针天线1：准备好所需材料和工具。

你需要准备一个大的回形针，一根用过的老式圆珠笔，以及一卷电工胶布。

你还可能需要直尺、剪刀和打火机。

2：将回形针拉直。

展开回形针，将其拉直为直线的形状。

3：测量并截断回形针。

为了获得最佳信号，回形针长度必须为61 毫米。

你需要尽可能让回形针长度接近这一数值，只有这样才能制作出最高效的天线。

4：将回形针弯曲。

你需要在大约19 毫米位置将回形针弯曲，形成一个90°的直角。

这部分回形针将会被插入 WiFi 天线端口中。

5：取出圆珠笔芯。

你最好使用废弃的圆珠笔，因为你需要将笔芯剪断。

将笔芯剪下长度为12-18 毫米的一段。

由于笔芯中可能还有墨水，因此剪断笔芯时使其远离自己。

剪断时，你可以将笔芯放置在一个平面上，以免墨水溅到身上。

6：将笔芯套在回形针弯曲部分。

将剪下部分的笔芯套在回形针弯曲的那头。

确保笔芯超出回形针末端大约 1.5 毫米。

7：用打火机让笔芯收缩。

使用打火机或其他热源小心加热回形针上的笔芯。

这将使得笔芯收缩，使其紧紧套在回形针上。

8：将天线绝缘。

在回形针上缠绕电工胶带，以防止无线信号的干扰。

9：将回形针插入天线端口。

将回形针的“笔芯”一头插入天线端口，确保接口针脚与回形针在笔芯内部连接在一起。

如果你能够让它们重叠在一起，那么接收到的信号会更好。

方法 2: 制作定向天线1：准备好所需材料和工具。

你需要准备一个转接头底盘连接器、四个#6x1/4" 螺母和螺栓，一根直径为32 毫米的铜线，一根尾缆和一个空铝罐。

你还需要一个钻头、一个烙铁和一把合适的螺丝刀。

尾缆是指两端都有接头的插线电缆。

铝罐需要有金属底，但没有盖子。

2：测量铝罐的直径。

铝罐直径将决定接线的部位。

铝罐宽度必须在 7.6 厘米到 15.2 厘米之间。

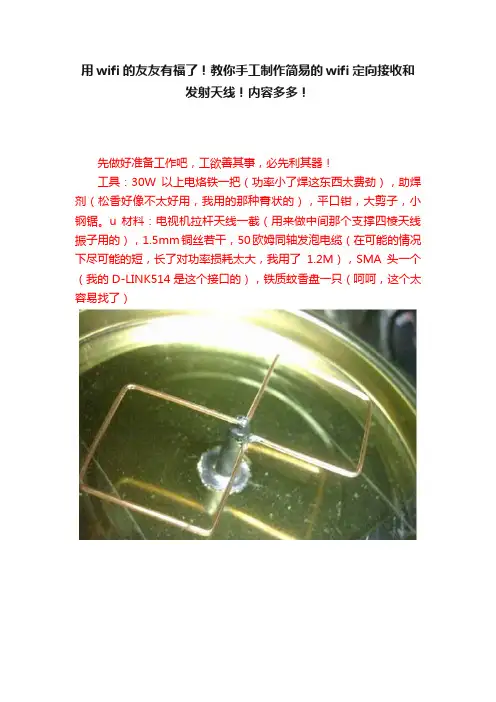

用wifi的友友有福了！教你手工制作简易的wifi定向接收和
发射天线！内容多多！
先做好准备工作吧，工欲善其事，必先利其器！
工具：30W以上电烙铁一把（功率小了焊这东西太费劲），助焊剂（松香好像不太好用，我用的那种膏状的），平口钳，大剪子，小钢锯。

u 材料：电视机拉杆天线一截（用来做中间那个支撑四棱天线振子用的），1.5mm铜丝若干，50欧姆同轴发泡电缆（在可能的情况下尽可能的短，长了对功率损耗太大，我用了1.2M），SMA头一个（我的D-LINK514是这个接口的），铁质蚊香盘一只（呵呵，这个太容易找了）
做完后是这个样子：
这是整体完工后的样子，加了个塑料盖，喷上了漆，还有点专业的样子，呵呵：
实际测试这个天线的指向性非常好，能穿透两层砖混墙，信号还能保持在百分之三十以上，这是原来的2DB天线没办法想的，呵呵。

可以在WC抱着本子上网了。

因为下雨没有出去试到底能传多远距离，也没有设备来测试到底有多少DB的增益，不知傲阳兄有什么好方法没有。

蚊香盘定向天线制作资料。

自制无线路由器的延长天线自制无线路由器的延长天线,Router Antenna3关键字：自制无线路由器的延长天线我们这里电信ADSL上网，900元包年，并不便宜；有朋友希望能与我共享宽带分担费用，何乐而不为。

但他与我家隔窗向望，两栋楼的距离，30多米，因小区不便架线，只好选择无线上网。

到电脑城本来想买便宜的TP-Link无线路由器的，但经不住商家的热情推荐，正好遇上SMC的54Mbps无线路由器降价，于是花了320+210(网卡)买了回来，想一想TP-Link的包装盒上写的室外400米室内100米，我这款比它好，区区30米，还不小菜。

回到家兴冲冲安装完毕。

才发现没有信号，显示数据链路0%极差，信号强度10%极差，霎时犹如冷水浇头，热情全无，那个心凉啊！这不过是30米加两堵墙啊，没办法只好将我的路由器放在窗户上，那边电脑也靠近窗边，终于有了一点信号，可以上网了，不过那速度叫个慢呀！并且总不能将我的路由器长期放在窗户外呀，得想办法将其天线延长到窗外才行。

怎么办？放狗搜，终于发现做定向天线是个好办法；说干就干，我用空奶罐做了两个。

怎么做的？很简单，看图吧！一图顶千言。

看看图你就知道怎么做了。

图1 装上天线的样子。

材料：天线接头：2对，这玩艺不好买，还挺贵，开价8块钱一个，说是镀金的，还到5元，花了20块。

馈线：专用高频同轴电缆，这也不好买，我至今未买到。

也好贵，网上问过，竟要8元/米。

没办法，只好用组网用的细缆线代替，但有网友说会增加高频损耗。

所以馈线应尽可能的短。

网友原话“但只要损耗小于室内的空传损耗，那你还是“赚了”。

空奶罐：或其它类似的罐子，网上还有人用易拉罐做，但我觉得易拉罐的反射面实在是太小了。

木衣夹和支架：自己想办法吧！放置：当天线竖直时，电磁波在水平方向上的辐射最大。

所以两天线应平行放置，要横都横，要竖都竖。

效果测试：图2是网卡天线没插入奶罐时截图图3是网卡天线插入奶罐后并仔细调整奶罐方向后的截图，可以看出信号强度一下子提高了40%。

⼿把⼿教你DIY⽆线⽹卡天线发布⼏个成功的定向天线，希望⼤家也能制作成功，这次的天线主要特点就是简单，保证看了就可以制作，⾸先来⼀个距离的超远定向天线制作⽅法。

材料：⽩铁⽪、2.5的电线铜丝、3馈线、SMA接头(3线⽤)、铆钉、⼩铁管1根（我⽤的是12的膨胀螺丝上拔下的）⼯具：剪⼑、钢丝钳、150W电烙铁、螺丝⼑等、铆钉枪、电钻！具体制作情况⼤家可以参考以下图⽚，⾸先把⽩铁⽪向这个样⼦剪好，铆钉打上！⽑胚做好了之后把多余的剪掉！把膨胀螺丝的⼩铁管下从破的地⽅打开敲平把⼩铁管⽤铆钉定在中⼼位⼦由于做到这⼀步，做的太专⼼了。

忘记拍了郁闷！把铜丝弯好焊上去就OK！下⾯的就是⽤的测试设备，100MW⽆线AP裸板现在没在使⽤天线的信号接上我这天线的信号图相隔4办公室的信号图呵呵，这款⽆线⽹卡天线的测试结果还是⽐较满意的！估计搞到室外测试效果会更好⼀些PCMCIA⽆线⽹卡信号放⼤天线下⾯是拆开以后的⽆线⽹卡的样⼦最简单的⽅法，就是把天线的馈线的芯线和屏蔽线直接焊在⽹卡的PCB板上，这样能最⼩限度地减⼩信号的衰减。

⽅法如下图：但是直接焊线在⽹卡的PCB板上有⼀个问题，当你外出时，总不可能拿着⽹卡和天线⼀起⾛吧？！所以，为了⽅便外出携带，我在⽹卡的PCB板上加装⼀个SMA接⼝的天线母座。

⾸先，把SMA座的图纸打印⼀张透明胶⽚上，剪下来，贴到PCB板上，如下图：刮开PCB板背后的铜⽪。

将SMA座中间的芯脚剪短，磨平。

⽤漆包线将SMA座的芯针和PCB板上的天线焊接连起来。

如下图：将SMA座插⼊PCB的四个孔中，将背⾯焊牢。

最后把⽹卡的塑胶外壳⽤烙铁烫开⼀个⼤孔，将外壳合上，⼤功告成。

成品如下：的。

奶粉罐定向天线据说此种⽅法制作的天线有12dbi的增益效果，不妨⾃⼰来测试⼀下。

下图是天线的结构图：⼀. 下⾯是所需要的材料：1.。

奶粉罐可⽤内径6mm长度35mm的铜管代替。

实物如下：3.塑胶固定件，主要起固定作⽤。

此件可以省略，这样就必须直接把铜件焊在罐⼦上。

自己动手制作Wi-Fi信号放大天线叶子疏发表于2011-11-18 12:52:59不要再抱怨Wi-Fi信号不够强了，自己动手能解决的问题不是问题！DIYer: John Sandora,Nathaniel Meierpolys,Gregory Rehm,制作时间: 一天制作难度: ★★☆☆☆GEEK指数: ★★★☆☆这个制作的要点在于制作一个免费的Wifi波导天线（虽然需要一些自备材料）。

普通用来架设无线网的路由器使用全向天线发送和接收信息包，这些信号以相同的强度向各个方向发送。

比较悲剧的一件事是普通路由器的天线不算给力，范围也不过50到100英尺。

而定向天线的信号集中在一个特定的方向，虽然牺牲了其他方向的信号强度，但在需要的方向上可以获得更大的通信距离。

网上也曾有过制作wifi信号放大器的介绍，比如下图：但此种放大器的缺点在于，仅弧形铝皮焦点附近较小区域内，信号才能得到增强，而且效果没预期的那么明显。

另外一种比较流行的做法是用一个漏勺，在很多野外作业现场会用到这种方法，不过考虑到不是每个人手上都有闲置的漏勺，所以还是推荐这种用罐子的方法。

我们今天介绍的这种金属罐天线是为了扩大廉价路由器的通讯范围而设计的，它是一个金属制成的定向天线，可以用一个N型连接器通过同轴电缆连接到路由器本体。

双向电梯∙ 1 波导原理∙ 2 参数计算∙ 3 所需材料∙ 4 组装天线∙ 5 性能测试∙ 6 改进建议∙7 DIYer签到处1 波导原理∙我们要做的金属罐天线是一个引导电磁波向指定方向传播的通道，用专业名词来说叫做波导。

波导里，电磁场只能以特定的模式存在。

那些最好的波导里只容许单独一种模式，因为不同的模式在波导中以不同的速度传输，这会引起散射，信号的脉宽会扩展，使接收变得困难。

同时不同的模式也有不同的辐射方向，上面展示的是一种横向电场（TE）和一种横向磁场（TM）模式——圆形波导中的主要模式。

∙首先拿TE11模式做个例子，这种模式在圆形波导中占据优势地位。

自制无线增益天线初学者型奶*粉罐天线一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。

经过再三筛选，最终把制作目标锁定在罐头天线上。

选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。

二、制作圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。

笔者就是随便拿了一个奶*粉罐制作的。

下面是参照外国WIFI网站的图片而画的制作图。

各数据如下：中心频点＝ 2.445G圆筒直径＝127mm圆筒长度＝111mm振子长度＝31mm振子距圆筒底部边距＝37mm从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。

但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。

这样一来把损耗减到最低。

有点专线专用的味道了！建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。

一般来说馈线直径越粗越好，而且长度要尽量短，不然馈线过长所造成的损耗比天线增益还大，失去DIY的意义！笔者使用的馈线直径由于比较小，所以长度取在1米这个数值。

diy三大自制wifi天线-30km不是梦(图文)diy三大自制wifi天线30km不是梦（图文）在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC 座，然后在馈线的连接处做对应的N头或BNC头，用于连接。

但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。

这样一来把损耗减到最低。

有点专线专用的味道了！建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。

一般来说馈线直径越粗越好，而且长度要尽量短，不然馈线过长所造成的损耗比天线增益还大，失去DIY的意义！笔者使用的馈线直径由于比较小，所以长度取在1米这个数值。

良好的馈线是制作天线的关键，2.4G频段的信号在线材中的损耗和泄漏比400Mhz的大很多，所以馈线必须用屏蔽网加铝薄双屏蔽，而且芯线要尽量粗。

三、测试开始的时候，mr7浏览外国爱好者们讨论WIFI 天线增益如何如何的高，改善情况如何如何的好，总觉得有点吹嘘的感觉。

但当mr7在实际测试时发现使用效果真的发生了天大的变化!在这次测试中，mr7使用的设备是D-LINK的DWL-G810（800AP）五合一AP，该AP可以通过软件刷机同时拥有AP、网桥、中继等功能，发射功率是32mW。

测试地点时家里阳台，在防盗网内（没办法，金属圆筒直径粗了点，伸不出防盗网外）。

按照经验，一般WIFI设备放在防盗网内使用的效果时十分差的，因此mr7也没抱多大希望。

自制无线网卡天线高增益wifi天线的做法图解教程╭★肉丁网1、我们先来计算一下无线网络信号使用的无线电波的波长。

所有天线的尺寸都是根据它所接收或发射的无线电波的波长决定的，所以这一点至关重要。

传输无线网络信号使用的是频率大约在2.4GHz的高频电磁波，根据公式：波长=波速/频率，当然这个波速就是光速，一般近似为30万公里每秒。

经计算得这个波长大约为12.5CM。

我们用连接对角线的办法找到铝板的中心，在上面用手电钻打孔。

铝板的长度应该略微大于无线电波的波长，也就是12.5CM，原因是这样反射电波的效果比较好。

这个孔是给同轴电缆留的，因此略大于电缆直径即可，我用的是7mm的钻头。

2用尖嘴钳把2mm直径的铜丝折成2个同样大小的菱形。

注意每个菱形的周长应该等于一个波长12.5CM，即一条边长为12.5/4=3.125CM。

可是菱形的边长还与铜丝的粗细有关，而且实际使用的无线网络的电磁波也不绝对等于2.4GHz，因此在网络上查资料菱形的边长会有N个版本，我用的是整数 3CM。

3经过实际操作大家会发现，即使事先量得很准确，在用尖嘴钳弯曲铜丝的时候，误差可能也不止1个毫米，因此计算得再精确也没用。

其实这种高频的线圈对天线的尺寸要求是非常严格的，当然对于个人DIY来讲，没办法达到很高的精度。

把50欧姆同轴电缆的芯线和屏蔽线剥开，分别焊接在菱形的两个“腰”上。

4、把化妆品的瓶盖剪成大约20mm高，这个瓶盖的作用是固定菱形天线，并使天线与后面的金属板保持特定的距离。

我们使用的图纸设定的距离是18mm，因此可以用圆锉在相应的位置上锉出4个2mm深的凹坑，便于固定菱形的4条边。

5、用AB胶把瓶盖与铝板、瓶盖与天线、同轴电缆与铝板之间粘牢。

普通的万能胶也可以用，只是没有AB胶坚固。

完成了的无线网卡用的双菱形天线6、下图是我的笔记本电脑上的无线网卡，红色箭头所指的白色细电缆连接笔记本自带的天线，右边黑色电缆连接辅助天线。

因为手头没有专用的插头，所以我把黑色的线剪开，连接在自制的天线上。

自制无线路由天线方法2009-05-03 12:31无线路由器越来越普及，引出的讨论也越来越多。

特别是信号强度，接收性的问题相当值得注意。

而大家最经常想到、比较可行的办法就是采用增益天线。

同时，鉴于不久前编者撰写的一篇“三十公里有可能！腾达远距离无线路由器到货”引起相当大的争议，而其关键也是增益天线到底起了多大的作用。

因此，编者特收集整理相关制作天线的例子，从国内外、从低端到终极，以一种比较客观的角度，展示天线制作的技巧方法、天线的作用有多大、能达到什么样的效果。

对于增益天线工作原理较为通俗的说法就是:在现有天线周围放置规则的金属抛物面，使天线位于抛物面的内反射焦点处，通过电磁波反射在焦点处形成能量集中，从而增强电磁信号的收发，实现在特定方向增强信号。

制作简单的增益天线的关键就在于找到比较规则的金属抛物面和计算抛物面的焦点位置。

金属抛物面并不一定要求用金属板，也可以是网状、栅栏状金属材料。

焦点位置的确定需要根据所选抛物面的形状来计算。

计算公式:F=D×D/16H (m)其中，D为抛物面的直径，H为抛物面的深度，单位为m。

考虑到存在一定误差，因此可以用更简单的估算公式进行计算，即F=0.3D～0.4D。

在一个简单的Wi-Fi无线网络中，包括无线路由器或无线AP，以及无线网卡等。

因此，要增强无线信号的传输效率，要从增加无线路由器或无线AP天线的收发增益和无线网卡收发增益两个方面入手。

接下来，就让我们来看看无线路由器或无线AP的增益天线的制作方法和无线网卡增益天线的制作方法。

文章导航：1.初学者型：奶粉罐天线2.加强改进型：漏勺天线3.终极变态型：卫星接收器天线4.总结：30KM不是梦初学者型奶粉罐天线（摘自Pconline无线网络特区）一、选型先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。
