CreoParametric2.0工程制图经典收藏(原ProE)

Step8：
【元件放置】
【确定】
完成零件2的装配
Step9：选取零件3，并进行装配。
平行面2 外侧面 内侧面 【平行】 平行面1 【约束类型】
装配约束关系
完成零件3的装配
Step10：选取零件4，并进行装配。
距离
装配约束关系
重合
完成零件4的装配
Step11：选取零件5，并进行装配。
读入零件5
10.2.1 重定义零件装配关系
在零件的装配过程中，如果需要更改装配中的原设 计意图，则可以重新定义零件之间的装配关系。
【编辑定义】
【元件放置】
下面通过一个实例操作介绍重定义零件的装配关系。
零件1 零件2
装配图 欲进行装配的零件
【编辑定义】
【元件放置】
10.2.2隐含与恢复零件 （1）隐含零件。在装配体中暂时隐含被隐含的零件，可以 简化复杂的装配体，便于用户操作。 （2）恢复零件。该操作可以恢复装配体中被压缩的零件。
相切方式
（9）固定：用于将零件固定到当前位置上。 （10） 默认：用于在缺省的位置上装配零件。 （11）自动：该装配约束是指以缺省的形式进行装配，该 选项为系统的缺省项。
10.2 对装配图中零件的操作
完成零件装配后，有时需要更新零件之间的装配约 束或重新调整零件之间的排序等，那么需要对装配图中的 零件进行相应的操作。
装配
相交
装配零件间的相交操作
10.4.2合并
合并操作是一种并集运算，就是将两个相交零件合并成 一个新零件
装配零件间的合并操作
【确定】
【选取】
【合并】
【元件】
修改零件P9-5-2.prt的尺寸
重新生成后的装配体模型

1.4.2 系统颜色设置
表1-2 “系统颜色”选项卡中的选项含义
选项
含义
颜色配置会对系统颜色产生影响。默认颜色配置是白色背景。
“颜色配置”列表
默认 深色背景
将颜色配置重置为默认的Creo Parametric颜色配置 在深色背景上显示图元。
白底黑色
在白色背景上显示黑色图元。
“图形”节点
自定义
将颜色配置重置为配置文件设置所定义的配置。
1.1.1 PTC的发展过程
1985年PTC公司建立于美国波士顿，开始参数化建模软件的开发。1988 年首款三维建模软件Pro/ENGINEER V1.0诞生，通过12年的努力， Pro/ENGINEER成为当时三维建模软件中最顶尖的产品。从建立以来，PTC公 司为顶尖的客户提供高级服务，也收购了很多重要的公司，从成立到现在， 先后收购了近20家高端公司，包括最近的Planet metrics、Relex software 等等。2012年最新产品 Creo parametric 2.0诞生，是PTC公司又一次的跃 进。
用于设置模型相切边界的显示形式，共有“实 线”、“不显示”、“虚线”、“中心线”和“灰 色”5种形式。
“基准显示” 选项组
勾选或取消勾选基准图元的前的复选框，显示或隐藏基准图元。
“尺寸、注 释、注解和位 号显示设置” 选项组
“显示缆、ECAD和管道元件的位号”复选框
使每个指定为“缆”中连接器或作为ECAD元 件导入的装配元件，带着位号出现在 3D 装配视 图中。
“尺寸的小数位数”文本框 “尺寸和求解器
精度”选项组
“草绘器求解时采用的相对精度”文本框
输入标注尺寸的小数位数。 较小的相对精度可以增加草绘的几何精度。

（1）
【文档】 【视图移动】
（2）单击要移动的视图，系统显示该视图的边界，同时还显 示边界四角和原点处的图柄。
边界四角
中心句柄
显示边界四角和原点处的图柄
Step3：选择要移动的视图。 Step4 ：选择视图的新位置
移动对比
11.5.2 修改视图
在工程图设计过程中，如果视图设计不符合设计规范 的要求，那么可以通过修改视图的方法来对视图进行修改、 编辑，使之满足设计的要求。
第一角投影 视图（国内）
在第三角投影体系 中的正面投影称为前视 图，垂直投影称为顶视 图，侧面投影称为右视 图。
第三角投影 视图（欧美）
在设计的工程图一般采用第三角投影法。
Creo Parametric 工程图
11.1.2 工程图设计步骤与流程
下面介绍在系统中进行工程图设计的基本步骤和 基本流程： 1.工程图设计步骤 (1) 启动Creo Parametric，进入工程制图模式（【绘图】）， 创建工程图名称。 (2)选择要建立工程图的零件或装配件，并且选择图纸的规格。 (3) 产生基本视图（前视图、顶视图和右视图），生成2D工程 图。 (4) 随后修改或增加视图，使零件或装配件清楚表达出来。 (5) 在生成的工程图上添加尺寸和批注等。 (6) 如果设计已经满意，则存盘退出，如果不满意，将继续修 改视图。

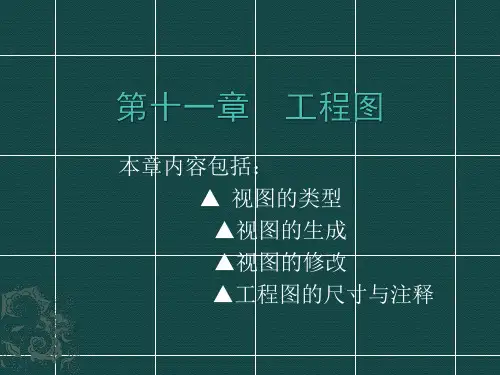

本章内容包括： ▲ 视图的类型 ▲视图的生成 ▲视图的修改 ▲工程图的尺寸与注释
11.1 工程图设计基础
11.1.1 工程图基本知识
在机械制图中，将零件向投影面投影所得的图形称 为视图。
投影体系
在第一角投影体系 中的正面投影称为主 视图，垂直投影称为 俯视图，侧面投影称 为左视图，统称为零 件的三视图。

线性尺寸精确移动
角度尺寸精确移动
尺寸移动
角度移动
15.3.3 利用约束柔性移动
所谓利用约束控制移动，实质上就是通过装配约束来 处理新曲面或实体而已。
约束移动
约束精确移动
15.4 对象的柔性编辑
除了简单的移动外，柔性建模还可以对对象本身所在 曲面等进行编辑，令其偏移、替代等。
15.4.1 柔性偏移
15.2.2 切口、切口和附加切口选择
切口实际上就是以前Proe中的Cut（切减）实体， 如在已有实体上去掉某个部位形成的特征。
【切口和附加切口】
多选 单选
单选切口
切口与附加切口一起选中
15.2.3 圆形、倒圆角和附加倒圆角选择
圆角是所有造型软件必备功能之一，而且往往是连 续的。
【倒圆角和附加倒圆角】
本章内容包括： ▲ Creo Parametric柔性建模基本概念 ▲柔性建模特征的选择 ▲柔性建模的移动等操作
15.1 柔性建模概述
柔性建模是针对非参数化模型的强有力的修改工具， 它可以与Creo 本身固有的参数化之间有机结合和协调，真 正实现产品设计过程中的无缝应用。
移动后曲面 移动前曲面
曲面整体移动
【镜像】
更改结果预览
镜像结果
15.4.4 柔性替代
柔性替代是用一组面替换另一组面移除并重新创建圆 角，针对突出情形定义边界边，同时可以保持替代曲面。
【替代】
替代操控板
替代曲面
替代的曲面—圆弧面
原模型
自动圆角
替代选择及结果
15.4.5 编辑圆角特征
【编辑倒圆角】
编辑倒圆角
15.5 曲面面组的连接于删除
智能过滤
快捷菜单
