工程制图课件：尺寸标注

工程制图课件：尺寸标注

尺寸标注
第二节 基本体的尺寸标注
尺寸标注
一、立体的尺寸标注 立体的尺寸标注，一般只需注出反映其自身形状大小的定形尺寸。如图4-21所示，长方体需要标注它的长、 宽、高三个尺寸；圆柱和圆锥需要标注它的底圆直径和高度尺寸，并且一般都把这些尺寸注写在反映为非圆的 视图上；一个完整的球只需标注它的直径尺寸SΦ；对于正六棱柱，由于底面六边形的对边与对角距离有固定的 几何关系，因此只需标注它的高度尺寸和对边宽度，而对角尺寸则不需标注或标注后加上括号，作为读图和制 造时的参完整 所谓完整，就是指需要标注的尺寸既不能遗漏、也不能有重复，即每个尺寸在视图中只标注一次。换句话 说，对于一个给定的组合体，无论采取什么方法标注尺寸，其尺寸数量是一定的。在组合体三视图中，需标注 的尺寸包括：定形尺寸、定位尺寸和总体尺寸。 (1) 定形尺寸。确定组合体中各基本体形状大小的尺寸。由于各基本体的形状特征不同，因而其定形尺寸的 数量也各不相同，但同一类基本体的定形尺寸的数量是一定的。 (2) 定位尺寸。确定组合体中各基本体之间相对位置的尺寸。定位尺寸一般与组合体的尺寸基准相联系。一 般情况下，一个组合体往往有长、宽、高三个方向的尺寸基准，所以每个基本体也都应有三个方向的定位尺寸。 (3) 总体尺寸。用于表示组合体外形大小的尺寸，它一般包括组合体的总长、总宽和总高。总体尺寸是一类 很重要的尺寸。为了能知道组合体所占空间的大小，一般都需要标注总体尺寸。 如图4-30所示的组合体，采用了不同的组合方式进行了形体分析。在图4-30(a)中，形体Ⅰ有3个尺寸(内径、 外径、高)；形体Ⅱ 有4个尺寸(半径、宽、高和一个定位尺寸)，但半径尺寸与形体Ⅰ的外径尺寸重复，实际只需 标注3个尺寸；形体Ⅲ 有6个尺寸，由于其右端的两个直径尺寸与形体Ⅰ的内径、外径尺寸重复，故实际只需标

工程制图尺寸标注PPT课件

工程制图尺寸标注PPT课件
特征的视图上。 3). 尺寸数值为零件的真实大小，与绘图比例及绘图的准确度无关。
4). 图中所注尺寸为零件完工后的尺寸。
.
3
2、 尺寸的组成要素
每一个尺寸由三部分组成：尺寸界线、尺寸数字、尺寸线。
.
4
2.1 尺寸界线
尺寸界线用细实线绘制，并由图形的轮廓线、轴线或对称中心线处 引出。也可利用轮廓线、轴线或对称中心线作尺寸界线。
角度尺寸必须注明单位。如图所示。
.
12
3.3 小尺寸的ቤተ መጻሕፍቲ ባይዱ注
.
13
3.4 弦长及弧长的标注
3.5 对称机件
.
14
4.平面图形的尺寸标注
1).方法和步骤
(1).画基准线 (2).分析各线段，确定哪些是已知线段，哪些是中间 线段，哪些是连接线段。 (3).按已知线段、中间线段、连接线段的次序逐个标注尺寸。
.
32
3.支架类零件
支架类零件包括拨叉、支架、连杆和支座等。主视图多采用工作位置， 或将其倾斜部分摆正时的自然安放位置。
.
33
4.箱体类零件
箱体类零件包括阀体、泵体和箱体等，主视图多采用工作位置。
.
34
3).表面粗糙度代号在图样上的标注
(1).在图样上标注表面粗糙度的基本原则
①.在同一图样中，零件每个表面只标注一次表面粗糙度代号，符号的尖 端必须从材料外指向被加工表面；
.
20
§2 组合体的尺寸标注
1.尺寸标注的要求
1).正确 符合国家标准关于尺寸标注的有关规定
2).完整 所注尺寸齐全，既不多余，也不遗漏，不重复
3).清晰 尺寸的布局要整齐清晰，便于阅读
2.组合体尺寸标注步骤

土木工程制图课件 第九章1 尺寸标注

土木工程制图课件 第九章1 尺寸标注
土木工程制图
第九章3 尺寸标注
ቤተ መጻሕፍቲ ባይዱ
§9-3 尺寸标注
• • 一、标注尺寸的基本要求
• 尺寸表明产品的大小。在图上所注的尺寸要完整、
准确、清晰、合理，才能满足制造、施工的需要。遵守 有关制图标准的各种规定。 • 标注尺寸要考虑两个问题：
1. 注些什么尺寸？
2. 注在什么地方？
§9-3 尺寸标注
• 1. 注些什么尺寸？ • 标注以下三种尺寸：
• 常指总长、总宽和总高。
§9-3 尺寸标注
基 本 几 何 体 的 大 小 尺 寸 举 例
§9-3 尺寸标注
定位尺寸举例
§9-3 尺寸标注
• 总体尺寸举例
尺寸118和 R50(代替总 高)
点击2次
§9-3 尺寸标注
• • 以上三种尺寸可能会有交
叉、重复，在标注时要合 理地进行选择,去掉一些重 复的不注。
•
2.标注每个基本体的定形尺寸。
§9-3 尺寸标注
3.标注各基本体相互间的定位尺寸。
§9-3 尺寸标注
4.标注组合体的总体尺寸，最后检查全图。
§9-3 尺寸标注
（1）将小孔直径标注在形状明显的视图上； （2）尺寸尽量标注在两个视图之间；
（3）标注定位尺寸时，在三个方向上分别选定了定位基准；
（4）尺寸布 置整齐、 美观。
• 长度:在V.H之间 • 高度:在V.W之间 • 宽度:在H.W之间
（3） 避免在虚线上注尺寸。
§9-3 尺寸标注
• （4）尺寸排列整齐，大尺寸在外，小尺寸在内. • 各排尺寸线之间的间隔大致相等，约为7-10mm。
§9-3 尺寸标注
• 二、组合体的尺寸注法举例 1. 进行形体分析。

工程制图尺寸标注方法.完整版ppt资料

工程制图尺寸标注方法.完整版ppt资料
?工程制图根底?对尺寸标注的表述： 键连接的画法〔p50表2-2〕。 包括画直线、圆、圆弧和目测。
§1.2 零件分析：三个层次 1.
装配到位—确保功能实现。 装配到位—确保功能实现。 〔2〕选择其它根本视图 2 装配图的绘制方法和步骤
一.零件功能分析和工作状态分析 视图方案的要求是正确、完全、确定、清晰、合理。
包括画直线、圆、圆弧和目测。〔p1〕 2.尺规绘图－使用铅笔、丁字尺、三角板
、圆规、手工绘图机等绘图。〔p4〕 3.计算机绘图。
二.绘制零件图的步骤 绘制零件图的工作方式－测绘和拆图。
3
测绘－根据零件实物绘制其图样。 拆图－根据装配图绘制各零件的零件图。 测绘零件图的步骤：先绘制图形，后测量尺 寸，再将尺寸数值填到所绘图上－先绘后测。
表示部件信息量最多的那个视图应作为主视图。 〔3〕螺纹紧固件安装方便。
功能分析－零件完成什么任务，起什么作用。 〔1〕数个平行的非加工面中，只能有一个与加工面有尺寸联系〔p30图1-54〕。
(4) 齿距 p
工作状态分析－零件是怎样放置、安装和工作 的。
4
二.零件的结构分析－主体结构、局部功能结构、局部工艺结构。〔p14 图1-28，1-29〕 1.主体结构：零件中那些相对较大的主要根本形状及其相对关系。它们是形成零件体的根底。在绘图时多用根本视图如实表达。 2.局部功能结构：为实现传动、连接等特定功能在主体结构上制出的局部结构，如齿轮轴的轮齿、螺纹、键槽等。 3.局部工艺结构：零件上为确保加工和装配质量而构造的较细微的结构，如圆角、倒角、退刀槽、越程槽、起模斜度等
工程制图尺寸标注方法
1
第一章 零件图的绘制
学习目标：掌握常用零件图的绘制法。 学习内容： 1.徒手绘图和尺规绘图根本操作； 2.零件图的绘制方法和步骤； 3.零件的分析； 4.零件的视图选择方法和步骤 5.零件的尺寸和技术要求标注。

工程制图之尺寸标注培训讲义(PPT41页)

工程制图之尺寸标注培训讲义(PPT41页)
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )
工程制图--尺寸标注
讲授: 樊玲芳
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )
工程图样
工程图样是准确表达工程对象形状、大小、结构及技术要求的图，简称图样。
§1 尺寸的标注方法
在图样中，除需表达零件的结构形状外，还需标注尺寸， 以确定零件的大小。
5).调整培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt 工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
4.标注定形尺寸
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
5.基本体的尺寸标注
(1).平面立体的尺寸注法
(2).曲面立体的尺寸注法
6.切割体的尺寸标注
切割体要标注基本几何体的大小，还要标注截断面的定位尺寸 不要标注截断面的大小尺寸，不要在截交线上标注尺寸。
7.相贯体的尺寸注法
只标注相交回转体的定形、定位尺寸，相贯线的尺寸不再标注
§2 组合体的尺寸标注
3).一般应按上图所示方向注写，并尽可能避免在图示30°范围内标注尺寸， 无法避免时应引出标注。

工程制图教学-尺寸标注PPT课件

工程制图教学-尺寸标注PPT课件
1、画图方法
形体分析为主，面形分析为辅。
• 分清主次，先画主要部分，后画次要部分。 •画每一部分时，先画反应该部分形状特征的视图，后画 其他视图。 • 按照投影关系将三个视图配合起来画每一部分的投影。 2、画图步骤及要领 1）对组合体进行形体分析 —— 分块 2）选择视图。弄清各部分的形状及相对位置关系选视图。 3）选比例，定图幅。根据组合体大小、复杂程度来选择。 4）画底稿。按照各块的相对位置关系，逐个画各投影。 5）检查、描深。
例1：画轴承座的三视图
套筒
支撑板
肋板
1、分解形体 2、分析各部分间的相对位置及表面过渡关系 3、 选择主视图
原则：较多地表达出物体的形状特征及各部分 间的相对位置关系。
底板
5.2.3 组合体的画图和读图方法
形体分析法： 根据组合体的形状，将其分解成若 干简单立体，弄清各部分的形状和它们 的相对位置及组合方式，分别画出各部 分的投影。
组合体的基准，常取底面、端面、对称平面、回转体的轴线 以及圆的中心线等作为尺寸基准
5.4 组合体的尺寸标注
★ 标注尺寸的基本要求
正确：要符合国家标准的有关规定。 完全：将确定组合体各部分形状大小及相
对位置的尺寸标注完全，不多余。 不遗漏，不重复。 清晰：尺寸布置要整齐、清晰，便于阅读。
5.4.2 常见几何体的尺寸标注
4 、标注各组成部分的定形定位尺寸，各组成部分结合处大小相等的尺 寸只需标注一次，如下图所示
5 、标注总体尺寸 支架的总长、总宽、总高均与定形、定位尺寸重合不必再重
复注出。最后进行全面核对，并改正错误，使所注的尺寸正确、 完整、清晰
5.4.5标注尺寸时应注意的问题 ⒈ 基本体被平面截切时，要标注基本体的定 形尺寸和截平面的定位尺寸。

工程制图PPT资料-零件图上的尺寸标注

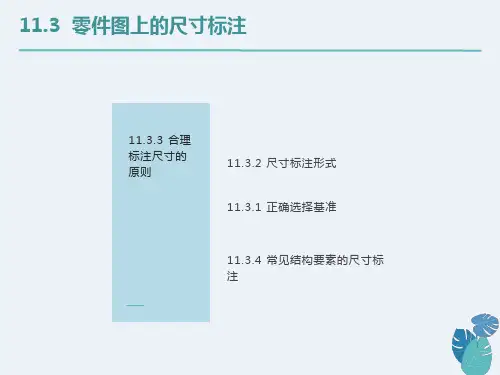

11.3 零件图上的尺寸标注
11.3.3 合理标注尺寸的原则
11.3.2 尺寸标注形式
11.3.1 正确选择基准
11.3.4 常见结构要素的尺寸标注
11.3.1 正确选择基准
设计基准、工艺基准、测量基准
设计基准
工艺基准
测量基准
主要基准、辅助基准
长度主要基准
宽度主要基准
高度主要基准
11.3.2 尺寸标注形式
4 符合加工顺序和便于测量
按加工顺序标注尺寸，便于看图、测量，且易保证加工精度 图ａ的尺寸注法符合加工顺序（加工顺序如图ｃ），便于测量，是合理的。图ｂ的尺寸注法不符合加工顺序，不便测量，因此不宜采用。
11.3.4 常见结构要素的尺寸标注
类型
旁 注 法
普 通 注 法
光孔
”
沉孔
类型
链状式
01
坐标式
02Βιβλιοθήκη 综合式0311.3.3 合理标注尺寸要点
1 主要尺寸应直接标注 主要尺寸指影响产品性能、工作精度和配合的尺寸。 非主要尺寸指非配合的直径、长度、外轮廓尺寸等。 正确！ 错误！
2相关尺寸的基准和注法应一致
如图所示尾架和导板，它们的凸台和凹槽（尺寸40）是相互配合的。装配后要求尾架体和导板的右端有刻度线的面A对齐，为此，在尾架体和导板的零件图上，均应以右端面为基准，尺寸注法应相同
01
合理
02
不合理
03
3 避免注成封闭尺寸链
如图ａ所示轴的尺寸Ａ1、Ａ2、Ａ3和Ａ4。标注尺寸时，应将要求不高的一个尺寸空下来不注，如图ｂ没有标注轴肩尺寸Ａ2（６），这样将加工误差累积到这个尺寸上，以保证精度要求较高的尺寸２６＋０．２１０和５０＋０．２５０。 若注成封闭形式（图ｃ），就必须提高对尺寸18和6的加工精度，使生产成本增加，甚而造成废品。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

一、组合体尺寸标注的基本要求
1. 尺寸标注要完整，要能完全确定出物体的形状和大小 ，
不遗漏，不重复。 2. 尺寸标注符合国家标准的规定，即严格遵守国家标准
《机械制图》(GB4458.4-84)的规定。 3. 尺寸标注要合理，安排要清晰。
二、尺寸分类和尺寸基准
1.尺寸基准
标注尺寸的起点就是尺寸基准。
尺寸基准选择
长度方向 尺寸基准
辅助基准
主辅基准 尺寸联系
高度方向 尺寸基准
辅助基准与主要基准之间应有尺寸联系。
3. 封闭尺寸链
零件同一方向上的尺寸可以首尾相接，列成尺寸链 的形式。但应避免构成封闭尺寸链。
加工后自然形成 ，作为开口环
错误
正确
4. 同一个方向只能有一个非加工面与加工面联系。
应尽量将毛坯尺寸与加工尺寸分开标注，方便读图。
要达到这些要求，必须掌握一定的生产实际知识和有关的专业知识 。
一、零件尺寸标注的合理性
零件图中的尺寸，除了要满足正确、完整和清晰的要求 外，还应使尺寸标注合理。
零件图上尺寸标注合理性定义：
• 满足设计要求，保证部件的使用性能， • 满足加工工艺要求，使加工测量方便， • 成本低廉。
尺寸标注是否合理，关键要做到以下几点：
三、标注尺寸的注意事项
3.为方便读图，同一工种所需尺寸要集中标注，如轴上键槽的 尺寸标注。
4.有联系的尺寸应协调一致。部件中各零件有配合、连接、传 动、位置等等关系，在标注它们有联系的尺寸时，应尽量做 到尺寸基准、标注内容和标注形式协调一致。
三、标注尺寸的注意事项
5.考虑测量、检验方便的要求。
标注的尺寸便于测量、检验
3 装配时加工尺寸 有些零件要装配在一起后才能进行加工，装配图上要 标注装配时的加工尺寸。
三．安装尺寸 将部件安装在机器上，或机器安装在基础上，需要确定 的尺寸。
四．外形尺寸 表示机器或部件总长、总宽、总高。它使包装、运输、 安装和厂房设计时所需的尺寸。
五. 其他重要尺寸 不属于上述的尺寸，但设计或装备时需要保证的 尺寸。
二、零件尺寸标注的方法和步骤
举例：叶片泵轴
(2)从设计基准出发标注主要尺寸及其偏差。
径向尺寸； 轴向尺寸； 键槽尺寸
A
A―A
K
P
A
二、零件尺寸标注的方法和步骤
(3)考虑加工制造要求，选择适当工艺基准，注全其他尺寸 选轴的左右端面为工艺基准，标注其他尺寸。 标注表面结构要求、形位公差等技术要求。
工程制图尺寸标注_图文.ppt
零件的尺寸标注
一、零件尺寸标注的合理性 二、零件尺寸标注的方法和步骤 三、标注尺寸的注意事项
零件图中尺寸标注的基本要求
零件图中的尺寸，应注得符合标准、齐全、清晰和合理。
合理标注尺寸的要求： ⑴ 满足设计要求，以保证机器的质量， ⑵ 满足工艺要求，以便于结构制造和检验。
规格尺寸
一、规格尺寸
分清零件尺寸的主次； 选配恰当的尺寸公差； 正确选择尺寸基准。
1. 主要尺寸和非主要尺寸
主要尺寸：凡影响部件或机器规格性能的尺寸，如配 合尺寸、确定零件在部件中准确位置的尺寸、连接尺 寸、安装尺寸以及影响零件互换性和工作精度的尺寸 。
非主要尺寸：如外轮廓尺寸、非配合尺寸、用来满足 零件的机械性能、结构形状和工艺要求等方面的尺寸 。
普通注法
四、零件上各种小孔的尺寸注法
(3) 沉孔
简化注法
普通注法
四、零件上各种小孔的尺寸注法
(3) 沉孔
简化注法
普通注法
四、零件上各种小孔的尺寸注法
(3) 沉孔
简化注法
普通注法
本节结束
6.3 组合体的尺寸注法
一、组合体尺寸标注的基本要求
二、尺寸分类和尺寸基准 三、基本形体尺寸注法 四、总体尺寸注法 五、截割体、相贯体的尺寸标注 六、标注尺寸应注意的问题 七、标注尺寸举例
标注的尺寸不便于测量
四、零件上各种小孔的尺寸注法
(1) 光孔
简化注法
普通注法
四、零件上各种小孔的尺寸注法
(1) 光孔
简化注法
普通注法
四、零件上各种小孔的尺上各种小孔的尺寸注法
(2) 螺孔
简化注法
普通注法
四、零件上各种小孔的尺寸注法
(2) 螺孔
简化注法
加工面与非加工面 之间的联系尺寸
加工面与非加工面 之间的联系尺寸
高度方向尺寸齐全， 但不合理
只有一个加工面与非加 工面尺寸，合理
5. 按加工顺序标注尺寸
阶梯轴的尺寸标注
二、零件尺寸标注的方法和步骤
一般方法和步骤
(1)分析零件结构形状的作用,了解与相邻零件结合关系 ;
(2)分清主次尺寸，确定设计基准,标注主要尺寸； (3)选择工艺基准，用形体分析法注全非主要尺寸。
轴类零件要符合加工顺序和检验方法
三、标注尺寸的注意事项
2. 尺寸要齐全，但不要有多余尺寸。
由已知尺
寸确定
A―A
构成 封闭尺寸链
A
由已知尺寸确 定
截交线不注
A
定形尺寸
三、标注尺寸的注意事项
5.考虑测量、检验方便的要求。
标注的尺寸便于测量、检验
标注的尺寸不便于测量
装配图中的尺寸标注
装配图上不需要注出零件的全部尺寸。仅需标注进一步说明机器的 性能、工作原理、装配关系和按照要求的尺寸。
一．规格尺寸 也叫性能尺寸，反映部件或机器的规格和工作性能， 这种尺寸在设计时要首先确定，它是设计机器、了解和选用机器的依据。
二．装配尺寸 表示零件间装配关系和工作精度的尺寸，一般有下列 几种：
1 配合尺寸 表示零件间有配合要求的一些重要尺寸。
2 相对位置尺寸 表示装配时需要保证的零件间较重要的距离、间隙等。
要标注总体尺寸的图例
不直接标注总体尺寸的图例
五、截割体、相贯体的尺寸标注
七、标注尺寸举例
标注尺寸的步骤： 1 进行形体分析。该组合体可以和分解为底板、圆筒、支承板 、肋板、小圆筒五个基本部分。 2 逐个标注形体的定形尺寸。 3 选定尺寸基准,选择底板底面为高度方向的基准，选择通过 圆筒轴线的对称平面为长度方向的尺寸基准，选圆筒的后端面为宽 度方向的尺寸基准。 4 标注定位尺寸。 5 调整并标注总体尺寸。
三、标注尺寸的注意事项
1.认真执行国家标准。
长度、直径、角度、锥度及其偏差都有标准数值，一 般应从中选择；
标准结构要素（轮齿、螺纹等），按规定标注尺寸及 其偏差。
三、标注尺寸的注意事项
2. 尺寸要齐全，但不要有多余尺寸。
由已知尺
寸确定
A―A
构成 封闭尺寸链
A
由已知尺寸确 定
截交线不注
A
定形尺寸
主要尺寸应直接注出
正确
不正确
2. 零件的尺寸基准
基准：在零件上选定一组几何元素作为确定其他几何元素 相互位置关系的依据。
按用途不同，基准分为设计基准和工艺基准。 设计基准：用来确定零件在部件中准确位置的基准，通常 选其中之一作为主要尺寸基准。 工艺基准：加工、测量时的基准，常作为辅助尺寸基准。
常作为基准的要素：零件重要底面、端面、对称平面、装 配结合面、主要孔或轴的轴线等。
A
Ⅰ
Ⅱ
A
Ⅰ ２:１
A―A
Ⅱ 4:１
技术要求 1.调质220～250HB 2.打印标记R12A-1-33。
二、零件尺寸标注的方法和步骤
(4)检查
主要尺寸和设计基准是否恰当，有无遗漏，尺寸数 值及其偏差能否满足设计要求，与有关零件的零件图 上的相关尺寸是否协调。 检查尺寸是否齐全。根据零件的结构形状，检查定 形尺寸和定位尺寸是否齐全。 检查是否符合国标。
2.定形尺寸
确定组合体各组成部分形状大小的尺寸。
3.定位尺寸
确定各基本形体之间的相对位置尺寸。
4.总体尺寸
组合体的总长、总宽、总高尺寸。
1. 尺寸基准
高度方向基准 宽度方向基准 长度方向基准
2. 定形尺寸
14 52
11
20
40
24
9
14
8
44
3. 定位尺寸
6 44
24 31
24 8
40
9 11
31
4. 总体尺寸
14
14 6
52 44
总体尺寸
三、基本立体的尺寸标注
三棱柱
11
13
四棱柱
11
13
六棱柱
14
5
13
四棱锥
12
(12)
10
7
7
四棱台
圆柱
圆锥
圆球
8
16
16
14
8
半球
ø 13
ø 13
圆
台
ø8
15
ø 15
ø 15
15
内环
ø8
ø 15
15
四、总体尺寸
要标注总体尺寸的图例 不直接标注总体尺寸的图例
