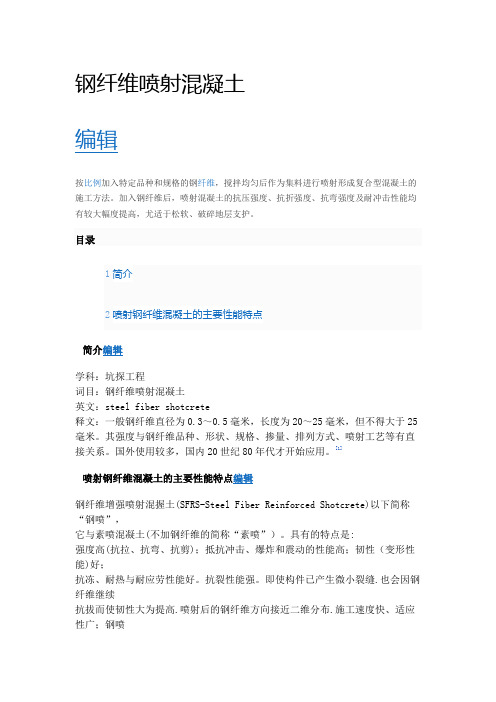

钢纤维喷射混凝土编辑按比例加入特定品种和规格的钢纤维，搅拌均匀后作为集料进行喷射形成复合型混凝土的施工方法。
加入钢纤维后，喷射混凝土的抗压强度、抗折强度、抗弯强度及耐冲击性能均有较大幅度提高，尤适于松软、破碎地层支护。
目录1简介2喷射钢纤维混凝土的主要性能特点1简介编辑学科：坑探工程词目：钢纤维喷射混凝土英文：steel fiber shotcrete释文：一般钢纤维直径为0.3～0.5毫米，长度为20～25毫米，但不得大于25毫米。
其强度与钢纤维品种、形状、规格、掺量、排列方式、喷射工艺等有直接关系。
国外使用较多，国内20世纪80年代才开始应用。
[1]2喷射钢纤维混凝土的主要性能特点编辑钢纤维增强喷射混握土(SFRS-Steel Fiber Reinforced Shotcrete)以下简称“钢喷”，它与素喷混凝土(不加钢纤维的简称“素喷”）。
具有的特点是:强度高(抗拉、抗弯、抗剪)；抵抗冲击、爆炸和震动的性能高；韧性（变形性能)好；抗冻、耐热与耐应劳性能好。
抗裂性能强。
即使构件已产生微小裂缝.也会因钢纤维继续抗拔而使韧性大为提高.喷射后的钢纤维方向接近二维分布.施工速度快、适应性广；钢喷集料回弹率比素喷低。
钢喷的综合单价低；钢喷可代替新奥法中传统的喷网支护。
喷射钢纤维混凝土增强试验效果对比序号内容干喷增强湿喷增强早期（3天以前）增强后期（28d）增强早期（3天以前）增强后期（28d）增强1 抗压强度平均55% 平均30%最高165%平均24%2 抗弯强度最高83%平均55%最高86%平均9.6%3 劈拉强度平均183% 平均40%最高98%平均22%4 抗剪强度平均44% 平均87%5 抗渗无明显提高6 抗爆炸13倍7 抗冲击初裂4~7倍碎裂10~14倍8 抗冲耐磨显著提高9 粘结性能平均29%10 弹性模量平均8%11 韧性平均50倍12 抗冻性明显提高注：1.在湿喷中的素喷质量平均2298Kg/立方米，钢喷质量平均2369Kg/立方米；2.在干喷种的素喷质量2200Kg/立方米，钢喷质量2330Kg/立方米；3.干喷为国产喷射机，湿喷为进口喷射机。

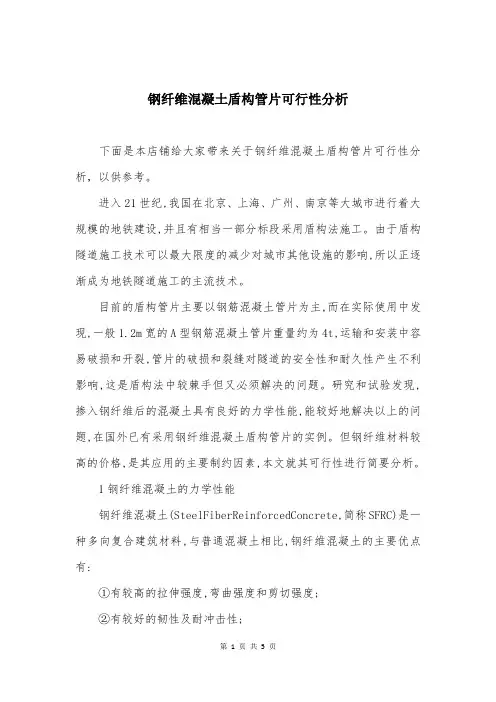

钢纤维混凝土盾构管片可行性分析下面是本店铺给大家带来关于钢纤维混凝土盾构管片可行性分析，以供参考。
进入21世纪,我国在北京、上海、广州、南京等大城市进行着大规模的地铁建设,并且有相当一部分标段采用盾构法施工。
由于盾构隧道施工技术可以最大限度的减少对城市其他设施的影响,所以正逐渐成为地铁隧道施工的主流技术。
目前的盾构管片主要以钢筋混凝土管片为主,而在实际使用中发现,一般1.2m宽的A型钢筋混凝土管片重量约为4t,运输和安装中容易破损和开裂,管片的破损和裂缝对隧道的安全性和耐久性产生不利影响,这是盾构法中较棘手但又必须解决的问题。
研究和试验发现,掺入钢纤维后的混凝土具有良好的力学性能,能较好地解决以上的问题,在国外已有采用钢纤维混凝土盾构管片的实例。
但钢纤维材料较高的价格,是其应用的主要制约因素,本文就其可行性进行简要分析。
1钢纤维混凝土的力学性能钢纤维混凝土(SteelFiberReinforcedConcrete,简称SFRC)是一种多向复合建筑材料,与普通混凝土相比,钢纤维混凝土的主要优点有:①有较高的拉伸强度,弯曲强度和剪切强度;②有较好的韧性及耐冲击性;③有较强的约束裂纹扩展能力,变形能大;④有极好的耐磨性能及较好的抗冻融性和耐热性;⑤边缘和转角部位的碎裂少,不易产生爆裂。
2钢纤维混凝土盾构管片的优势2.1承载能力提高(1)钢筋混凝土构件受拉区混凝土开裂后即失去作用,而开裂后的钢纤维混凝土还能承受一部分拉力;(2)通常结构设计遵循的原则是按承载能力极限状态法进行设计,按正常使用极限状态法验算。
而钢纤维混凝土结构最大裂缝宽度的验算公式[1]为:式中:wfmax———按荷载效应的标准组合并考虑长期作用影响计算的钢筋钢纤维混凝土构件的最大裂缝宽度;wmax———同等级钢筋混凝土,按现行混凝土结构设计规范计算的构件的最大裂缝宽度;βcw———钢纤维对构件裂缝宽度的影响系数,对于偏心受压结构,βcw=0.35;λf———钢纤维的特征参数,,,与钢纤维长径比(L/D)、体积率(ρf)有关。
路基工程撤除工程撤除浆砌石：18—25元/m³机械撤除素砼：40—60元/m³爆破撤除素砼：40—60元/m³机械撤除钢筋砼：80—90元/m³机械挖除水泥砼路面：20—30元/m³机械挖除沥青砼路面：10—15元/m³机械挖除碎石路面或粒料基层：10—12元/m³人工凿除沥青砼路面:35—50元/m³人工撤除路缘石：15—20元/m³撤除砖墙：15—20元/m³机械土方挖装土方：2—2.8元/m³运输第1km：2.8—3.5元/m³增运0.5km：0.4—0.5元/m³碾压及路基修整〔含翻挖晾晒〕：3—3.5元/m³碾压及路基修整〔含翻挖晾晒〕：2.5—3.5元/m³掺灰5%处理〔旋耕机、小宝马〕：19—23元/m³掺灰6%处理〔旋耕机、大宝马〕：22—25元/m³每增减1%生石灰：1.9—2.5元/m³冲击碾压：0.12—0.15元/m³推土机推表土：1.0—1.8元/m³推土机平整弃渣场：0.5—0.8元/m³砍伐树木：5—8元/m³挖除树根：10—15元/m³接收吹填中粗砂：22.5元/m³一般堆载及超载填砂：28元/m³砂垫层〔含Φ100PVC泄水管及外包反滤上工布〕：33元/m³堆载顶压填砂〔沉降及加宽〕：22.5元/m³填砂袋〔反压护道〕：52元/m³机械素土回填：5—8元/m³路基石方软石〔松动爆破〕：5.5—7元/m³次坚石〔松动爆破〕：6—7.5元/m³特坚石、坚石〔松动爆破〕：7—8.5元/m³孤石：10—12元/m³控制爆破增加费：5—8元/m³装石方：2.5—3.5元/m³运输第1km：3—4元/m³碾压石方：3—4元/m³增运0.5km：0.5—0.6元/m³添AB组料：5—6.5元/m³路基附属工程干砌石边沟：45—60元/m³浆砌石边沟：65—75元/m³预制混凝土边沟：150—170元/m³现浇混凝土边沟：150—160元/m³边坡防护干砌石：45—65元/m³浆砌片石护坡：60—70元/m³浆砌块石护坡：50—60元/m³砼预制块护坡：150—160元/m³铺草皮：3.5—5元/m³喷播植草：2.5—5.5元/m³客土喷播〔10cm厚〕：25—27元/m³喷混植生：25—32元/m³预应力锚索：100—120元/m³现浇砼边坡：130—150元/m³Φ=22、25锚杆：8—10元/m³框架梁：120—170元/m³主动防护网：110—120元/m³软基处理泥浆泵清淤：4-5元/m³挖掘机清楚淤泥：7-12元/m³砂垫层:55-60元/m³碎石垫层：55-60元/m³抛填片石：45-50元/m³水泥搅拌桩(Φ500mm)：9-11元/m单管高压旋喷机(Φ500mm)：50-60元/m 单管高压旋喷机(Φ600mm)：55-65元/m 素砼桩(50cm)：50-60元/m静压或打入桩(网点)：13-18元/m砂桩、碎石桩(80cm)：16-18元/m塑料排水板：0.9-1.2元/m土工格室：0.9-1.2元/m土工网垫：0.9-1.2元/m土工格栅：0.9-1.2元/m复核土工膜(含土工布)：0.9-1.2元/m袋装砂井：1.5-2 元/m长螺旋CFG桩(50cm)：12-18元/m CFG桩桩帽混凝土：45-55元/m³CFG桩桩板混凝土：55-65元/m³CFG桩桩板、桩帽钢筋：400-420 元/t 挡土墙浆砌片石护坡：50-65元/m³钢筋混凝土：110-130 元/m³片石混凝土墙身：90-120元/m³片石混凝土基墙：45-60元/m³钢筋混凝土：430-480 元/t混凝土预制块墙身：140-160元/m³桩板挡墙就地灌注钢筋混凝土桩柱(地下)：25-30元/m³就地灌注钢筋混凝土桩柱(地上)：110-130元/m³挡土板预制：80-90元/m³挡土板运输1km：50-60元/m³挡土板安装：50-60元/m³(安装)钢筋：400-450元/t抗滑桩挖桩土方：60-70元/m³石方：120-140元/m³护壁：120-140元/m³桩身：30-35元/m³钢筋：450-480元/t抗滑桩场拌稳定土：26-33元/m³路拌石灰土(12%)：37-40元/m³路拌水泥(5%)：32-35元/m³抗滑桩稳定碎石拌和：6-8元/m³稳定碎石运输(3km以)：1.8-2元/m³·km稳定碎石运输(3km以上)：1.6-1.8元/m³·km 稳定碎石摊铺压实：16-20元/m³沥青面层清扫下承层：0.1-0.15元/㎡铣刨旧路面：50-80元/m³透层：0.04-0.06元/㎡粘层：0.03-0.05元/㎡稀浆封层：0.3元/㎡沥青脱桶：80-100元/t乳化沥青配置：6-6.6元/t沥青混合料拌和：40-47元/t沥青混合料运输(3km以)：0.8-0.9元/t.km沥青混合料运输(3km以上)：0.7-0.75元/t.km 沥青混合拌料摊铺压实：12-13元/t水泥混凝土路面：60-70元/m³路缘石：15-20元/m中分带填土：7-8元/m³路肩培土：7-8元/m³D600承插钢筋混凝土管：40-50元/m管道砼平基及垫层砼：40-50元/m³管道砼管座：80-90元/m³桥涵工程明挖根底挖基土无水无档h≤3m(人工)：7-11元/m³挖基土有水无档h≤3m(人工)：8-12元/m³机械挖基土方(无水)：4.5-5.5元/m³机械挖基土方(有水)：5-6元/m³根底挖石方h≤3m：15-20元/m³根底挖石方3mh≤6m：20-25元/m³基坑抽水(弱水流)：3-4元/m³基坑抽水(中水流)：6-9元/m³基坑抽水(强水流)：10-20元/m³土围堰：6.5-8元/m³草袋围堰填筑：50-65元/m³尼龙编织袋围堰填筑：35-45元/m³基坑回填(机械)：5-7元/m³打拔木桩(6-8米)：10-15元/根砼扩大根底：50-60元/m³片石砼扩大根底：55-65元/m³钢筋：400-420元/t盘旋钻孔桩桩径Φ0.8m砂土、粘土：70-100元/m桩径Φ1.0m砂土、粘土：130-150元/m桩径Φ1.2m砂土、粘土：150-170元/m桩径Φ1.5m砂土、粘土：180-210元/m桩径Φ1.6m砂土、粘土：200-250元/m桩径Φ1.8m砂土、粘土(桩长80米)：300-340元/m 桩径Φ1.8m砂土、粘土(桩长80米外)：320-400元/m 桩径Φ2.0m砂土、粘土：380-400元/m旋挖钻孔桩桩径Φ1.0m砂土、粘土：150-170元/m桩径Φ1.2m砂土、粘土：160-190元/m桩径Φ1.5m砂土、粘土：210-230元/m冲击钻孔桩桩径Φ1.0m软石\次坚石：300-350元/m桩径Φ1.1m软石\次坚石：320-380元/m桩径Φ1.2m软石\次坚石：360-420元/m桩径Φ1.3m软石\次坚石：400-450元/m桩径Φ1.4m软石\次坚石：420-500元/m桩径Φ1.5m软石\次坚石：450-580元/m桩径Φ1.6m软石\次坚石：520-630元/m桩径Φ1.8m软石\次坚石：550-740元/m桩径Φ1.0m坚石：400-500元/m桩径Φ1.2m坚石：500-650元/m桩径Φ1.5m坚石：750-850元/m桩径Φ1.6m坚石：850-950元/m桩径Φ1.8m坚石：900-980元/m桩径Φ2.0m坚石：1000-1200元/m挖孔桩桩径Φ1.2m黄土：140-160元/m桩径Φ1.3m黄土：340-365元/m桩径Φ1.5m黄土：400-435元/m桩径Φ1.6m黄土：450-470元/m桩径Φ1.8m黄土：540-560元/m桩径Φ2.0m黄土：620-650元/m桩径Φ1.2m软石\次坚石：350-450元/m桩径Φ1.3m软石\次坚石：450-500元/m桩径Φ1.5m软石\次坚石：500-600元/m桩径Φ1.8m软石\次坚石：700-800元/m桩径Φ2.0m软石\次坚石：800-950元/m桩径Φ1.2m坚石\(含花岗岩)：380-480元/m 桩径Φ1.3m坚石\(含花岗岩)：480-530元/m 桩径Φ1.5m坚石\(含花岗岩)：530-630元/m桩径Φ1.8m坚石\(含花岗岩)：730-850元/m桩基钢筋及检测钢筋：400-430元/t钻孔桩工作平台：120-150元/㎡小应变检测：150-160元/根声测管：400-500元/t声测费：50-80元/m承台混凝土：55-75元/m³底系梁：80-120元/m³钢筋：420-460元/t墩台身砼实体墩台h≤10m定型钢模板：90-120元/m³砼实体墩台h≤20m定型钢模板：100-135元/m³砼空心墩台h≤40m定型钢模板定型钢模板：100-230元/m³砼空心墩台h≥40m定型钢模板：200-260元/m³砼盖梁、定型钢模板：180-200元/m³下部墩台身钢筋h≤20m：450-500元/t下部墩台身钢筋h≥20m：460-530元/t空心墩钢筋：480-550元/t砼柱式墩台h≤10m定型钢模板：150-180元/m³砼柱式墩台h≤20m定型钢模板：155-175元/m³现浇钢筋砼箱身脚手架空间体积：5-7元/m³现浇箱梁砼：130-160元/m³现浇箱梁钢筋：450-460元/t悬浇箱梁砼：280-350元/m³挂篮拼装：350-400元/t悬浇箱梁钢筋：500-550元/t脚手架根底处理：25-40元/㎡预制箱梁预制箱梁混凝土：120-140元/m³汽车运输〔1km〕：40-45元/m³架桥机架设：80-90元/m³预制箱梁钢筋：400-480元/t预制箱梁湿接缝：250-350元/m³预制空心板梁预制空心板梁混凝土：130-160元/m³汽车运输〔1km〕：45-60元/m³吊车架设：80-100元/m³预制空心板钢筋：450-500元/t预制T梁预制T梁混凝土：110-150元/m³汽车运输〔1km〕：45-60元/m³架桥机架设：80-100元/m³预制T梁钢筋：450-500元/t预制客专900t箱梁预制箱梁混凝土：100-120元/m³轮胎式提梁机移梁150m：7000-8000元/双线孔增加50m：750-800元/双线孔运梁车运梁20m梁1km：460-500元/双线孔24m梁1km：9000-10000元/双线孔32m梁1km：11500-12500元/双线孔增运1km：900-1000元/双线孔架梁机架设20m梁首末孔：21000-21500元/双线孔20m梁中间孔：12500-13500元/双线孔24m梁首末孔：25000-25500元/双线孔24m梁中间空：15000-15500元/双线孔32m梁首末孔：36000-36500元/双线孔32m梁中间空：18000-18500元/双线孔箱梁钢筋：500-550元/t箱制湿接缝：130-150元/m³预应力筋先预应力钢绞线：600-800元/t后预应力钢绞线：950-1200元/t预应力钢筋：800-1000元/t上部附属工程水泥砼桥面铺装：60-90元/m³现浇钢筋砼防撞护栏：180-210元/m³预制砼护栏挂板：180-200元/m³水泥砼搭板：55-65元/m³FYT-1改良性防水层〔三层法〕：9-12元/m³附属钢筋护栏钢筋：500-550元/t搭板钢筋：400-440元/t桥面铺装钢筋焊网：280-340元/t圆管涵碎石垫层：55-60元/m³砼根底：60-70元/m³浆砌片石根底：55-65元/m³浆砌片石出入口铺砌：50-60元/m³砼边翼墙：150-180元/m³Φ1000mm有筋园涵:50-60元/mΦ1250mm有筋园涵:65-80元/mΦ1500mm有筋园涵:80-100元/m圆管涵砼根底：60-70元/m³预制砼盖板：140-165元/m³现浇砼盖板：200-240元/m³砼板座：170-190元/m³砼边翼墙：170-190元/m³盖板钢筋：450-500元/t根底钢筋：400-450元/t混凝土拌合及运输混凝土拌合及运输：5-10元/m³混凝土运输〔1km〕：18-20元/m³混凝土运输增运〔1km〕：1.5-2.0元/m³混凝土泵送〔37m气泵〕：22-24元/m³混凝土泵送〔电动地泵〕：10-20元/m³混凝土泵送〔燃地泵〕：16-20元/m³斜拉桥主索塔索塔砼：120-130元/m³索塔钢筋：440-500元/t劲性骨架：2000-3000元/t斜拉桥主索塔钢箱梁加工：1300-3500元/t安装：1300-3500元/t隧道工程洞口、明洞开挖挖掘机挖土方：5-6/m³挖掘机挖软石：8-12/m³钻爆法开挖洞口：7-9/m³洞口、明洞开挖洞门混凝土：110-135/m³洞门浆砌块石：60-70/m³明洞衬砌及回填衬砌混凝土：80-90/m³衬砌钢筋：430-500/t回填土石：6-7/m³洞身开挖正洞开挖〔洞1km，洞外500m〕Ⅵ级围岩：35-45/m³Ⅴ级围岩：45-50/m³Ⅳ级围岩：48-56/m³Ⅲ级围岩：50-60/m³Ⅰ、Ⅱ级围岩：55-65/m³斜井开挖〔按斜井长度≤500m考虑，洞外500m〕Ⅵ级围岩：40-45/m³Ⅴ级围岩：40-45/m³Ⅳ级围岩：40-48/m³Ⅲ级围岩：45-50/m³Ⅰ、Ⅱ级围岩：50-55/m³斜井除渣：12-13/m³竖井开挖〔按竖井长度≤200m考虑〕Ⅵ级围岩：90-105/m³Ⅴ级围岩：90-105/m³Ⅳ级围岩：110-115/m³Ⅲ级围岩：140-150/m³Ⅰ、Ⅱ级围岩：165-175/m³超前支护Φ108×8钢管：80-120/mΦ12×3钢管：9-11/m自进式锚杆Φ25：7-9/m中空锚杆Φ25：7-10/m钢型拱架：550-650/t钢筋格鹏：700-800/tΦ89×8钢管：80-110/m注浆〔水泥浆〕：85-95/m³Φ22砂浆锚杆：8-10/m锚喷支护喷射混凝土：180-220/m³钢筋网〔Ⅰ级〕：450-500/t洞身衬砌洞身衬砌混凝土：70-90/m³衬砌钢筋：450-500/t铺底混凝土：50-55/m³片石混凝土仰拱回填：40-50/m³边沟、电缆沟及盖板混凝土盖板：150-180/m³钢筋：430-480/t现浇混凝土管沟：120-140/m³洞路面路面混凝土：60-70/m³路面钢筋：350-400/t防水与排水复合防水板：2-3/㎡土工布：1-1.5/㎡止水带：2-3/m止水条：1.5-2.5/myas排水半圆管Φ50mm：1.5-2.5/myas排水半圆管Φ80mm：2-2.5/m HDPEΦ116打孔双壁波纹管：2-3/m 1.2mm厚隧道专用防水卷材：2-2.5/㎡洞装饰喷涂防火涂料〔1.2cm)：14-16/㎡贴瓷砖：16-20/㎡。

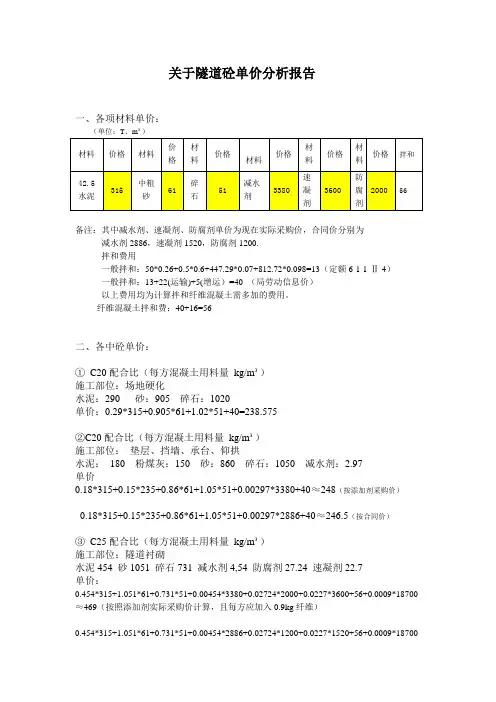

关于隧道砼单价分析报告一、各项材料单价：（单位：T、m³）材料价格材料价格材料价格材料价格材料价格材料价格拌和42.5水泥315中粗砂61碎石51减水剂3380速凝剂3600防腐剂2000 56备注：其中减水剂、速凝剂、防腐剂单价为现在实际采购价，合同价分别为减水剂2886，速凝剂1520，防腐剂1200.拌和费用一般拌和：50*0.26+0.5*0.6+447.29*0.07+812.72*0.098=13（定额6-1-1-Ⅱ-4）一般拌和：13+22(运输)+5(增运）=40 （局劳动信息价）以上费用均为计算拌和纤维混凝土需多加的费用。
纤维混凝土拌和费：40+16=56二、各中砼单价：①C20配合比（每方混凝土用料量kg/m³）施工部位：场地硬化水泥：290 砂：905 碎石：1020单价：0.29*315+0.905*61+1.02*51+40=238.575②C20配合比（每方混凝土用料量kg/m³）施工部位：垫层、挡墙、承台、仰拱水泥：180 粉煤灰：150 砂：860 碎石：1050 减水剂：2.97单价0.18*315+0.15*235+0.86*61+1.05*51+0.00297*3380+40≈248（按添加剂采购价）0.18*315+0.15*235+0.86*61+1.05*51+0.00297*2886+40≈246.5（按合同价）③C25配合比（每方混凝土用料量kg/m³）施工部位：隧道衬砌水泥454 砂1051 碎石731 减水剂4,54 防腐剂27.24 速凝剂22.7单价：0.454*315+1.051*61+0.731*51+0.00454*3380+0.02724*2000+0.0227*3600+56+0.0009*18700≈469（按照添加剂实际采购价计算，且每方应加入0.9kg纤维）0.454*315+1.051*61+0.731*51+0.00454*2886+0.02724*1200+0.0227*1520+56+0.0009*18700≈398（按照添加剂合同采购价计算，且每方应加入0.9kg纤维）④C30配合比（每方混凝土用料量kg/m³）施工部位：隧道衬砌水泥462 砂1037 碎石751 减水剂4.62 防腐剂27.72 速凝剂23.1 纤维0.9 单价：0.462*315+1.037*61+0.751*51+0.00462*3380+0.02772*2000+0.0231*3600+0.000 9*18700+56=474（按照添加剂实际采购价计算，且每方应加入0.9kg纤维）0.462*315+1.037*61+0.751*51+0.00462*2886+0.02772*1200+0.0231*1520+0.000 9*18700+56=400（按照添加剂合同采购价计算，且每方应加入0.9kg纤维）⑤C35配合比（每方混凝土用料量kg/m³）施工部位：隧道二衬（v级围岩图纸设计无纤维素纤维）水泥290 粉煤灰120 砂798 碎石1057 减水剂4.10.29*315+0.12*235+0.798*61+1.057*51+0.0041*3380+40=2760.29*315+0.12*235+0.798*61+1.057*51+0.0041*2886+40=272（备注：配合比根据实验室提供砼配合比选定报告，附复印件）。
