电路及接口设计

如何设计电路的输入输出接口随着现代电子产品的不断发展，设计电路的输入输出接口变得越来越重要。

一个良好的输入输出接口可以提高设备的稳定性、可靠性和用户体验。

本文将介绍如何设计电路的输入输出接口，以确保电路的正常运作和高效性能。

一、了解输入输出接口的基本概念设计电路的输入输出接口前，首先需要了解输入输出接口的基本概念。

输入接口是电子设备用于接收外部信号或数据的接口，常见的输入接口包括按钮、开关、传感器等。

输出接口则是设备用于向外部发送信号或数据的接口，例如显示器、喇叭、电机等。

了解输入输出接口的基本概念对于设计电路是至关重要的。

二、确定输入输出接口的需求在设计电路的输入输出接口之前，需要明确设备的需求，并确定所需的输入输出接口。

这包括了解设备的功能、运行原理以及所需的信号或数据类型。

根据设备的需求，选择适当的输入输出接口类型，如模拟接口、数字接口、串行接口等。

三、考虑电路输入输出接口的互连方式设计电路的输入输出接口时，需要考虑接口的互连方式。

互连方式可以通过直接连线、插座、连接器等方式实现，具体选择要基于设备类型、接口类型以及使用环境等多方面考虑。

确保互连方式的可靠性和便捷性对于电路的正常运行至关重要。

四、考虑输入输出接口的电气特性输入输出接口的电气特性是设计电路的另一个重要考虑因素。

这包括了解输入输出信号的电压、电流、频率等特性，并确保电路的输入输出接口与设备匹配。

电气特性的考虑需尽可能地降低干扰、提高抗干扰能力、增强信号传输的稳定性。

五、考虑输入输出接口的保护电路设计保护电路的设计是设计电路输入输出接口时必不可少的一部分。

保护电路能够有效地保护电路不受到过压、过流、电磁干扰等外界因素的损害，同时保护外部设备不受电路的干扰。

合理设计保护电路可以提高电路的可靠性和使用寿命。

六、进行输入输出接口的仿真和测试在设计完电路的输入输出接口后，需要进行仿真和测试来验证接口的性能和稳定性。

仿真可以通过软件工具进行，测试则需要使用专业的测试仪器。

单片机接口电路的设计和优化技巧探讨单片机是现代电子设备中不可或缺的核心控制器件，它在各个领域的应用越来越广泛。

在实际应用中，单片机需要与各种外部设备进行连接，以实现数据的输入和输出。

因此，设计稳定可靠的接口电路是非常重要的，本文将探讨一些单片机接口电路的设计和优化技巧。

一、输入电路的设计和优化输入电路主要用于将外部信号输入到单片机的引脚上，常见的输入电路包括按键输入电路和传感器输入电路。

在设计按键输入电路时，需要考虑按键的稳定性和抗干扰能力。

一种常用的方法是使用稳压二极管和电阻组成的电路，将按键的信号通过二极管和电阻输出到单片机引脚上。

这种电路能够稳定地将按键信号传递给单片机，同时能够有效抵御外部干扰信号的干扰。

传感器输入电路需要考虑信号的放大和滤波问题。

在设计传感器输入电路时，可以使用运算放大器对信号进行放大，并通过RC电路进行滤波，以确保输入信号能够稳定且准确地传递给单片机。

此外，对于一些高频信号的输入，可以使用差分输入电路结构，以提高抗干扰能力和信号质量。

二、输出电路的设计和优化输出电路主要用于将单片机的输出信号驱动外部设备，如LED灯、继电器等。

在设计输出电路时，需要考虑输出电流的大小和稳定性。

对于驱动LED灯等设备，可以使用三极管作为输出驱动器，通过控制三极管的导通和截止，实现LED灯的亮灭控制。

同时，可以通过连接电阻限制输出电流的大小，以保证单片机的输出口和外部设备的安全。

对于一些需要较大电流的外部设备，如继电器等，可以采用驱动芯片或电平转换器来实现驱动功能。

驱动芯片通常具有更大的输出电流能力，并且能够提供更稳定的输出信号。

而电平转换器可以将单片机的逻辑信号转换为与外部设备匹配的电平信号，以实现可靠的驱动功能。

三、通信接口电路的设计和优化通信接口电路用于实现单片机与其他设备之间的数据通信。

常见的通信接口包括串口、I2C总线、SPI总线等。

在设计串口接口电路时，需要选择合适的电平转换芯片，并配合电阻电容等元件实现电平转换和数据发送。

电路设计中的通信接口通信接口设计的基本原理和方法通信接口在电路设计中起着至关重要的作用，它负责连接各种电子设备和系统，实现数据传输和通信功能。

本文将介绍通信接口设计的基本原理和方法，以帮助读者更好地理解和应用于实际电路设计中。

一、通信接口的基本原理通信接口的设计基于通信原理和电路设计的基本原理。

通信原理主要包括信号传输、编码和解码、调制和解调等基本概念。

电路设计的基本原理包括电路的连接、信号放大、滤波和保护等方面。

通信接口的基本原理主要有以下几个方面：1. 信号传输：通信接口设计需要考虑信号的传输方式，如串行传输和并行传输。

串行传输适用于长距离传输和高速传输，而并行传输适用于短距离传输和低速传输。

2. 信号编码和解码：通信接口需要对信号进行编码和解码，以确保数据的准确传输。

常用的编码方式有二进制编码和差分编码等。

3. 调制和解调：通信接口设计需要考虑信号的调制和解调方式，以实现数据的传输和接收。

调制方式有幅度调制、频率调制和相位调制等。

4. 噪声和干扰抑制：通信接口设计需要考虑信号的抗干扰能力，采取适当的抗干扰措施，如滤波和屏蔽等，以提高系统的信号质量和可靠性。

5. 电源和地线设计：通信接口设计还需要考虑电源和地线的设计，保证系统的电源稳定和地线的良好连接，以提供可靠的电源和信号环境。

二、通信接口设计的方法通信接口设计涉及到多个方面的考虑和技术，下面介绍几种常用的通信接口设计方法：1. 标准接口设计：通信接口设计可以参考各种标准接口规范，如USB、UART、SPI、I2C等接口标准。

这些标准接口规范提供了通信接口的连接方式、信号电平、通信协议等详细要求，使得接口设计更加规范和统一。

2. 数据传输速率匹配：通信接口设计需要根据连接的设备或系统之间的数据传输速率进行匹配。

如果传输速率不匹配，可能导致数据传输错误或数据丢失。

3. 信号电平匹配：通信接口设计需要考虑信号电平的匹配，以保证数据的正确传输。

rk3588典型接口电路设计RK3588是一款高性能的集成电路芯片，具有广泛的应用领域。

它的典型接口电路设计是一个关键的部分，决定了芯片与外部设备的连接和通信方式。

下面将从不同角度描述RK3588典型接口电路设计的重要性以及相关内容。

一、设计目标和要求RK3588典型接口电路设计的首要目标是实现与外部设备的高效稳定的数据传输和通信。

为此，设计需要满足以下要求：1. 支持多种接口标准：RK3588芯片需要支持多种接口标准，如USB、PCIe、HDMI等，以满足不同设备的接入需求。

2. 数据传输速率高：为了满足大数据处理的需求，接口电路设计需要保证高速数据传输，以提高系统的响应速度和效率。

3. 电气特性稳定：接口电路设计需要考虑电气特性的稳定性，以确保数据传输的可靠性和一致性。

4. 耗电量低：为了节省能源并延长设备的续航时间，接口电路设计需要尽可能降低耗电量，提高能效。

二、接口电路设计内容RK3588典型接口电路设计包括以下几个方面：1. 电路布局设计：根据RK3588芯片的接口布局和外部设备的接口要求，合理设计电路板的布局，以确保信号线的短距离传输和减少干扰。

2. 信号传输设计：根据接口标准和数据传输速率的要求，选择合适的传输线材料和布线方式，以保证信号的传输质量。

3. 电源供电设计：根据RK3588芯片和外部设备的电源要求，设计合适的电源供应电路，以确保稳定可靠的电源供应。

4. 阻抗匹配设计：在信号传输过程中，阻抗匹配是保证信号传输效果的重要因素。

接口电路设计需要考虑阻抗匹配，以提高信号传输的质量和稳定性。

5. 信号隔离设计：为了防止干扰和提高系统的稳定性，接口电路设计需要考虑信号隔离，以将不同接口之间的信号隔离开来，避免相互影响。

三、设计难点和解决方案RK3588典型接口电路设计中存在一些难点，需要采取相应的解决方案：1. 高速数据传输：高速数据传输存在信号完整性和时序问题，设计中需要采取合适的布线方式和信号处理技术，如差分信号传输和时钟同步技术。

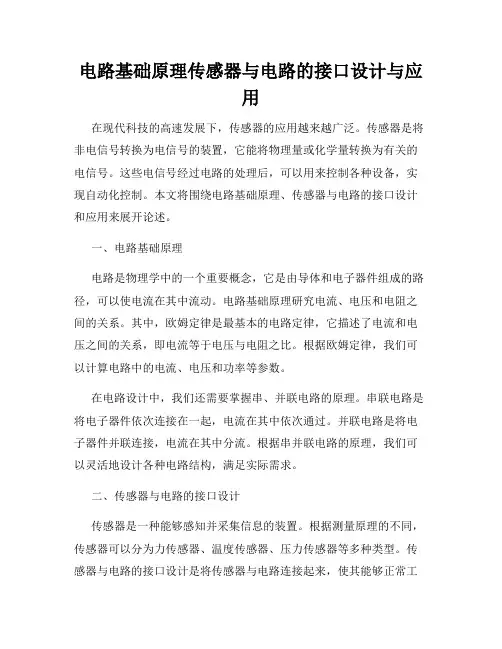

电路基础原理传感器与电路的接口设计与应用在现代科技的高速发展下，传感器的应用越来越广泛。

传感器是将非电信号转换为电信号的装置，它能将物理量或化学量转换为有关的电信号。

这些电信号经过电路的处理后，可以用来控制各种设备，实现自动化控制。

本文将围绕电路基础原理、传感器与电路的接口设计和应用来展开论述。

一、电路基础原理电路是物理学中的一个重要概念，它是由导体和电子器件组成的路径，可以使电流在其中流动。

电路基础原理研究电流、电压和电阻之间的关系。

其中，欧姆定律是最基本的电路定律，它描述了电流和电压之间的关系，即电流等于电压与电阻之比。

根据欧姆定律，我们可以计算电路中的电流、电压和功率等参数。

在电路设计中，我们还需要掌握串、并联电路的原理。

串联电路是将电子器件依次连接在一起，电流在其中依次通过。

并联电路是将电子器件并联连接，电流在其中分流。

根据串并联电路的原理，我们可以灵活地设计各种电路结构，满足实际需求。

二、传感器与电路的接口设计传感器是一种能够感知并采集信息的装置。

根据测量原理的不同，传感器可以分为力传感器、温度传感器、压力传感器等多种类型。

传感器与电路的接口设计是将传感器与电路连接起来，使其能够正常工作。

一般来说，传感器的输出信号为模拟信号，而电路的输入信号为数字信号。

因此，我们需要通过模数转换器（ADC）将传感器的模拟信号转换为数字信号，然后通过数字信号处理器（DSP）或微控制器（MCU）进行处理。

在传感器与电路的接口设计中，我们还需要考虑信号调理和滤波。

信号调理是指通过放大、移位等操作改变信号的幅值和形态，以适应电路的输入要求。

滤波则是指去除信号中的噪声和杂波，提高信号的质量和可靠性。

三、传感器与电路的应用传感器与电路的应用广泛存在于各个领域。

在工业自动化中，传感器可以用来监测和控制生产过程中的温度、压力、湿度等参数，提高生产效率和产品质量。

在智能家居中，传感器可以用来实现家庭安防、智能灯光控制、自动化家电控制等功能，为人们提供更舒适、便捷的生活环境。

硬件设计：接⼝--USB2.0电路设计参考资料：⼀、USB2.0物理特性 1.1、USB接⼝ USB连接器包含4条线，其中VBUS、GND⽤于提供5V电源，电流可达500mA；⽽D+、D-⽤于USB数据传输。

D+、D-是⼀组差分信号，差分阻抗为90欧，具有极强的抗⼲扰性；若遭受外界强烈⼲扰，两条线路对应的电平会同时出现⼤幅度提升或降低的情况，但⼆者的电平改变⽅向和幅度⼏乎相同，所以两者之间的电压差值可始终保持相对稳定。

扩展：USB OTG(即USB On-The-Go)技术在完全兼容USB2.0标准的基础上，增添了电源管理(节省功耗)功能，它允许设备既可作为主机，也可作为外设操作，实现了在没有主机的情况下，设备与设备之间的数据传输。

例如数码相机直接连接到打印机上，通过OTG技术，连接两台设备间的USB⼝，将拍出的相⽚⽴即打印出来。

USB OTG接⼝中有5条线： 2条⽤来传送数据D+ 、D-; 2条是电源线VBUS、GND; 1条是ID线，⽤于识别不同的电缆端点，mini-A插头(即A外设)中的ID引脚接地，mini-B插头(即B外设)中的ID引脚浮空。

当OTG设备检测到接地的ID引脚时，表⽰默认的是A设备(主机)，⽽检测到ID引脚浮空的设备则认为是B设备(外设)。

1.2、反向不归零编码(NRZI) 反向不归零编码(Non Return Zero Inverted Code)的编码⽅式⾮常简单，即⽤信号电平的翻转代表“0”，信号电平保持代表“1”。

这种编码⽅式既可以保证数据传输的完整性，还不需要传输过程中包含独⽴的时钟信号，从⽽可以减少信号线的数量。

但是当数据流中出现长“1”电平时，就会造成数据流长时间⽆法翻转，从⽽导致接收器丢失同步信号，使得读取的时序发⽣严重的错误；所以在反向不归零编码中需要执⾏位填充的⼯作，当数据流中出现连续6个“1”电平就要进⾏强制翻转(即⾃动添加⼀位“0”电平)，这样接收器在反向不归零编码中最多每七位就会出现⼀次数据翻转，从⽽保证了接收器的时钟同步，同时接收器端会扔掉⾃动填充的“0”电平，保证了数据的正确性(即使连续6个“1”电平后为“0”电平,NRZI仍然会填充⼀位“0”电平); USB的数据包就是采⽤反向不归零编码⽅式，所以在总线中不需要时钟信号。

引言：接口电路设计是电子系统中非常重要的一环，它用于不同电气或物理特性的组件之间传递信号和数据。

本文将通过引言、概述和正文内容的结构，详细阐述接口电路设计方案（二）的相关内容。

概述：正文内容：1. 电路选型：1.1 选择芯片集成电路（IC）：根据具体需求，选择适合的IC，如模拟电路处理芯片、数字信号处理芯片等。

1.2 选择传输介质：考虑信号传输速率、噪声容限和信号完整性等因素，选择合适的传输介质，如同轴电缆、光纤等。

1.3 选择外围电路元件：选取与IC兼容并能满足系统需求的外围电路元件，如电容、电阻、电感等。

2. 信号传输：2.1 单向传输：设计单向信号传输电路，以满足特定的应用需求。

2.2 双向传输：设计双向信号传输电路，实现双向通信和数据交换。

2.3 信号放大与滤波：根据信号的特点，设计放大器和滤波器以增强信号的强度和清晰度。

2.4 抗干扰设计：采取各种抗干扰措施，包括对信号进行抗干扰处理、使用屏蔽材料等，以降低外界干扰对信号传输的影响。

3. 接口保护：3.1 静电保护设计：使用保护二极管和静电保护电路等措施，防止静电对接口电路的损害。

3.2 过电流保护设计：采用过电流保护元件，对接口电路进行过电流保护，以防止电流过载引起的损坏。

3.3 过压保护设计：应用过压保护电路，保护接口电路免受过高电压的损害。

3.4 过温保护设计：设计过温保护回路，及时断开电路，避免温度过高引起的故障。

4. 电源管理：4.1 电源滤波设计：使用滤波电容和滤波电感等，保证电源供电的稳定性和纹波电压的低噪声。

4.2 电源稳压设计：采用稳压器件或稳压模块，实现电源的稳定输出，以保障接口电路正常工作。

4.3 低功耗设计：通过优化电路结构和控制策略，降低功耗，延长电池寿命。

5. 设计验证与测试：5.1 电路仿真：使用电路仿真工具，验证和优化设计方案。

5.2 原型制作：根据设计方案制作电路原型。

5.3 电路测试：进行电路测试，验证电路的性能指标和可靠性。

单片机常用接口电路设计单片机是一种集成电路，内部包含了处理器、内存和各种输入输出接口。

在单片机应用中，常用的接口电路设计包括数模转换、模数转换、显示控制、通信接口、电源接口等。

一、数模转换接口电路设计：数模转换器（DAC）是将数字信号转换为模拟信号的设备，常用于音频处理、控制信号输出等。

设计DAC接口电路时需要考虑输入信号的分辨率、精度和输出电压范围等因素。

一种常见的设计方案是使用运放作为缓冲放大器，将单片机输出的数字信号经过DAC转换后放大输出。

此外，还可以根据需要添加滤波电路来去除数字信号中的高频噪声。

二、模数转换接口电路设计：模数转换器（ADC）是将模拟信号转换为数字信号的设备，常用于传感器信号采集、音频采样等。

在设计ADC接口电路时需要考虑输入信号的范围、精度和采样率等因素。

常见的设计方案是使用运放将输入信号放大，并连接到ADC的输入端。

此外，还可以根据需要添加滤波电路来去除输入信号中的高频噪声。

三、显示控制接口电路设计：单片机常用于控制各种显示设备，如数码管、液晶显示屏等。

设计显示控制接口电路时需要考虑控制信号的电平、频率和电流等因素。

一种常见的设计方案是使用继电器或晶体管作为开关，将单片机输出的控制信号连接到显示设备，实现显示内容的控制。

此外，还可以使用驱动芯片来简化接口电路设计，提高驱动能力。

四、通信接口电路设计：单片机常用于与外部设备进行通信，如串口通信、SPI通信、I2C通信等。

设计通信接口电路时需要考虑信号的传输速率、电平逻辑和接口协议等因素。

常见的设计方案是使用电平转换器将单片机的信号电平转换为外设能够接受的电平，并通过串行线路或总线连接到外设。

此外，还可以使用专用的通信芯片来简化接口电路设计，提高通信速率和可靠性。

五、电源接口电路设计：单片机的正常工作需要稳定的电源供应。

设计电源接口电路时需要考虑电源稳压、过压保护和电源滤波等因素。

一种常见的设计方案是使用稳压电源芯片或稳压二极管作为功率稳定器，为单片机提供稳定的电压。

USB接口技术及电路设计分析USB（Universal Serial Bus，通用串行总线）接口技术是一种用于连接计算机与外部设备的通信接口标准。

USB接口技术已经成为现代计算机及相关设备的主要接口之一，广泛应用于各种设备，包括鼠标、键盘、打印机、摄像头、存储设备等。

本文将对USB接口技术及其电路设计进行分析，主要包括接口规范、传输速度、电路设计等内容。

一、USB接口规范USB接口技术的发展离不开其规范的标准化。

USB接口规范由USB Implementers Forum（USB实施者论坛）制定，目前最新的USB规范版本为USB 3.2、USB规范定义了USB接口的物理连接、信号传输方式、电气特性等方面的要求，确保了不同厂商的设备能够互相兼容。

二、传输速度USB接口技术支持多种传输速率，包括低速（1.5 Mbps）、全速（12 Mbps）、高速（480 Mbps）和超高速（5 Gbps及更高）。

不同的设备根据其传输需求可以选择不同的速率。

此外，USB 3.0引入了新的SuperSpeed+规范，提供了超高速传输速率，可达到10 Gbps的传输速度。

三、电路设计1.PHY芯片：USB接口电路设计的核心是PHY芯片（物理层接口芯片），其功能是负责将上层协议层的数据转换为物理层信号，并与外部设备进行通信。

PHY芯片一般包括时钟管理、数据缓冲、电压转换、信号解调等功能模块。

B控制器：USB接口电路设计中的另一个重要组成部分是USB控制器。

USB控制器主要负责管理和控制USB接口的插拔检测、数据传输、电源管理等功能。

USB控制器可以是在主处理器上实现的软件控制器，也可以是独立的硬件控制器。

3.电源管理：USB接口电路设计中的一个重要考虑因素是电源管理。

USB接口可以通过提供电源来为外部设备供电，也可以通过从外部设备接收电源来为设备充电。

为了保证电源的稳定性和可靠性，电路设计中通常需要考虑电源隔离、电源过载保护、稳压电路等。

以太网接口电路POE接口电路设计1.接口类型：以太网接口有多种类型，包括RJ45、光纤和同轴电缆等。

根据需要选择合适的接口类型，并设计相应的电路。

2. 数据传输速率：根据以太网标准，常见的数据传输速率有10Mbps、100Mbps和1Gbps等。

根据所需的传输速率，设计相应的电路来支持高速数据传输。

3.接口保护：以太网接口通常需要提供过电流和过压保护，以防止外部干扰对电路的损害。

设计接口保护电路以确保接口的可靠性和稳定性。

4.电磁兼容性：以太网接口电路应具有良好的电磁兼容性，以减少干扰对其产生的影响。

采取适当的屏蔽和滤波措施，设计电路以提高电磁兼容性。

5.信号质量：以太网接口电路应确保传输的信号质量，以避免数据包的丢失或错误。

设计电路时，要考虑信号的传输特性，并采取合适的措施提高信号的质量。

在实际的以太网接口电路设计中，可以参考以下设计流程：1.确定接口要求：根据应用需求，确定接口的类型、传输速率和其他相关要求。

2.选择器件：根据接口要求选择合适的接口芯片和其他相关电子器件。

选择的器件应具有良好的性能和可靠性。

3.电路设计：根据器件的规格和接口要求进行电路设计。

根据接口的类型和传输速率，设计相应的电路，并包括接口保护和信号调整等功能。

4.PCB布局：根据电路设计完成PCB板的布局。

合理布局电路和元器件，以减少信号干扰和电磁辐射。

5.仿真和优化：通过电磁仿真软件对设计的电路进行仿真，分析信号的传输特性和性能。

优化电路设计，以提高接口的性能和可靠性。

6.制造和测试：根据最终设计完成PCB板的制造，并进行电路的测试和调试。

确保接口的正常工作和符合要求。

7.验证和认证：对设计的接口电路进行验证和认证。

验证电路是否满足接口标准和相关要求，并进行必要的调整和改进。

POE（Power over Ethernet）接口电路用于在以太网中同时传输数据和电力。

在设计POE接口电路时，需要考虑以下几个方面：1.电力需求：根据所需供电设备的功率需求，确定传输的电力范围。

I2C总线接口电路设计I2C（Inter-Integrated Circuit）是一种串行通信总线协议，常用于连接各种集成电路之间的通信。

在I2C总线接口电路设计中，需要考虑电气接口、时序要求、硬件电路等方面的设计。

下面将从这些方面详细介绍I2C总线接口电路的设计。

一、电气接口设计1.电平转换：I2C总线上使用的信号线通常是5V或3.3V，而有些器件可能只支持3.3V电平，因此需要在总线接口电路中进行电平转换，以确保信号的兼容性。

2.上拉电阻：I2C总线上的SCL和SDA线需要使用上拉电阻，以确保信号线在空闲状态时保持在高电平状态。

通常建议使用4.7kΩ的上拉电阻。

二、时序要求设计1.起始信号：I2C总线通信的起始信号由主设备发送，它是一个从高电平切换到低电平的下降沿。

为了确保起始信号的准确性，可以使用RC 滤波电路对SCL和SDA信号进行滤波处理。

2.时钟频率：I2C总线的时钟频率通常为100kHz或400kHz。

在设计时需要考虑主设备和从设备的时钟频率能否匹配，并进行合适的时钟频率选择。

3.数据传输：每个字节的数据传输由主设备控制，数据在SCL时钟的上升沿到来时，SDA线上的数据应该保持稳定。

在设计时需要保证数据线上的电平变化满足I2C总线的要求。

三、硬件电路设计1.电源电路：I2C总线接口电路需要提供适当的电源电压，以供主设备和从设备工作。

需要注意电源稳定性和电源电压的合适选择。

2.ESD保护：考虑到I2C总线接口电路可能会面临静电等外部干扰，建议在接口电路中添加ESD保护电路，以保护电路免受ESD击穿的影响。

3.器件选择：在设计I2C总线接口电路时，需要选择合适的I2C驱动器和接收器器件，以确保电路的稳定性和可靠性。

4.PCB布局：良好的PCB布局是确保I2C总线接口电路稳定性的关键。

在布局时应注意信号线的走线规划、地线的布置以及滤波电容的选择等方面，以减小信号干扰和提高抗干扰能力。

总之，设计一套稳定可靠的I2C总线接口电路需要综合考虑电气接口、时序要求和硬件电路等方面的设计。

单片机键盘显示接口电路设计设计单片机键盘显示接口电路，需要考虑到键盘输入与显示输出两个方面。

以下是一个简单的设计示例，供参考：键盘通常采用矩阵键盘连接电路的方式，通过扫描矩阵的方式读取键盘输入信息。

以下是矩阵键盘接口电路的设计流程：1.确定键盘的规格和类型：键盘一般有正方形、矩形、圆形等几种形状，需要根据键盘的规格和类型选择适合的扫描方式。

2.确定键盘的逻辑矩阵大小：根据键盘的布局和规格，确定键盘的逻辑矩阵的行和列数，例如4行4列。

3.确定键盘的连接方式：键盘的连接方式一般有行列扫描、列行扫描、行列+列行扫描等几种方式，需要根据键盘的输出信号特点和单片机的输入要求进行适当的选择。

4.设计按键输入的译码电路：将键盘的输出信号通过译码电路解码成易于读取的二进制数，以便单片机的输入端口读取。

显示输出接口电路设计一般有两种方式：数码管和液晶显示。

1.数码管显示电路设计：数码管是通过控制各个数码管的段选和位选，实现数字或字符的显示。

以下是数码管显示电路的设计流程：a.确定显示的数字或字符类型：根据设计需求，确定要显示的数字或字符类型，例如整数、小数、字母等。

b.确定数码管的位数和类型：根据显示需求，确定数码管的位数和类型，有共阴数码管和共阳数码管两种类型，需要选择适合的数码管。

c.设计数码管的译码电路：根据数码管的类型和位数，设计数码管的译码电路，将输入的数字或字符转换为控制各个数码管的段选和位选的电信号。

2.液晶显示电路设计：液晶显示器是一种常见的显示设备，通过控制液晶的极性来实现图形和字符的显示。

以下是液晶显示电路设计的流程：a.确定显示的内容类型：根据设计需求，确定要显示的内容，例如字符、图像等。

b.选择适合的液晶显示器：根据显示的内容和要求，选择适合的液晶显示器，有字符型液晶显示器和图形型液晶显示器两种类型。

c.设计液晶的驱动电路：根据液晶显示器的类型和特性，设计液晶的驱动电路，将输入的数字或字符转换为控制液晶的电信号。

xlr接口电路设计XLR接口是一种常见的音频接口，被广泛应用于麦克风、音响、录音设备等音频设备中。

它具有良好的抗干扰性能、可靠性和传输质量，因此被广泛使用。

本文将讨论XLR接口电路的设计原理以及相关注意事项。

一、XLR接口电路原理XLR接口电路主要包括三个引脚：1号引脚为地线，2号引脚为热线（正相位），3号引脚为冷线（负相位）。

XLR接口使用平衡传输方式，通过对热线和冷线之间的差分信号进行采样，从而提高抗干扰性能。

一般来说，音频信号会从1号引脚接入，经过差分放大电路进行放大，然后再通过2号引脚输出。

在电路设计中，需要注意的是，XLR接口的引脚布局和连接方式必须符合标准，以确保设备之间的相互兼容性。

此外，为了提高信号传输的稳定性和可靠性，还可以使用屏蔽线对信号线进行屏蔽，减小外界干扰对信号的影响。

二、XLR接口电路设计注意事项1.地线设计：地线是XLR接口电路中非常重要的一部分，它连接到设备的金属外壳，用于屏蔽外界干扰。

在设计过程中，需要保证地线的连接良好，避免引起接地杂音或地回路问题。

2.差分放大电路设计：差分放大电路是XLR接口电路中的关键部分，对信号的放大质量有很大影响。

为了提高差分放大电路的性能，需要选择合适的放大器型号和工作电压，保证其具有低噪声、低失真等优良指标，并通过合适的偏置电阻确保差分输入的正常工作。

3.屏蔽设计：为了降低外界干扰对信号的影响，可以在XLR接口的信号线上添加屏蔽层。

屏蔽层可以是金属层、导电织物等，用于隔离信号与外界环境，减少噪声干扰。

在设计中，需要保证屏蔽层的接地良好，以实现有效的屏蔽效果。

4.输入和输出阻抗设计：为了保证信号的正确传输，XLR接口的输入和输出阻抗应该匹配。

一般来说，输入和输出阻抗的大小应该在600欧姆左右，以确保信号的最小反射和最大传输功率。

5.接线插头设计：XLR接口插头一般采用金属材质，具有良好的耐用性和可靠性。

在设计中，需要合理安排插头的引脚布局和大小，确保与接口的连接稳固可靠。

SDI接口电路设计1. 介绍SDI（Serial Digital Interface）是一种数字串行接口技术，广泛应用于视频传输领域。

SDI接口电路设计是指设计符合SDI标准的接口电路，用于实现视频信号的传输和处理。

本文将从以下几个方面详细介绍SDI接口电路设计。

2. SDI接口标准SDI接口标准由SMPTE（Society of Motion Picture and Television Engineers）组织制定，包括多个版本，如SD-SDI（标清信号）、HD-SDI（高清信号）和 3G-SDI（超高清信号）等。

2.1 SD-SDISD-SDI是SDI接口的最早版本，支持标清视频信号的传输，其数据速率为270Mbps。

在SD-SDI接口电路设计中，需要考虑时钟恢复、数据解串、帧同步等功能。

2.2 HD-SDIHD-SDI是SDI接口的进一步发展，支持高清视频信号的传输，其数据速率为1.485Gbps。

在HD-SDI接口电路设计中，需要考虑更高的数据速率和更精确的时钟恢复等问题。

2.3 3G-SDI3G-SDI是最新的SDI接口标准，支持超高清视频信号的传输，其数据速率为2.97Gbps。

在3G-SDI接口电路设计中，需要解决更高的数据传输速率和更复杂的信号处理问题。

3. SDI接口电路设计要点在进行SDI接口电路设计时，有一些重要的要点需要考虑。

3.1 时钟恢复SDI接口中的时钟恢复是一项关键任务，它需要从接收数据中提取出时钟信号。

常用的时钟恢复方法有基于PLL（Phase Locked Loop）的时钟恢复和基于SMPTE标准的时钟提取方式。

3.2 数据解串SDI接口中的数据以串行的形式传输，接收端需要将串行数据转换为并行数据进行处理。

数据解串的关键是正确识别数据的起始和结束位置，并按照正确的时序进行解析。

3.3 帧同步SDI接口中的数据按照帧的方式传输，因此需要进行帧同步以确保数据的正确对齐。

sdi接口电路设计SDI接口电路设计SDI（Serial Digital Interface）是一种数字串行接口，用于在广播、电视、电影等领域传输高清视频信号。

SDI接口电路设计是将SDI信号转换为数字或模拟信号的过程，需要考虑信号传输的稳定性、抗干扰能力、信噪比等因素。

一、SDI接口电路设计的基本原理SDI接口电路设计的基本原理是将视频信号转换为数字信号，通过串行传输方式传输到接收端，再将数字信号转换为视频信号。

SDI信号的传输速率很高，需要采用高速差分信号传输方式，同时需要考虑信号的抗干扰能力和传输距离等因素。

二、SDI接口电路设计的关键技术1. 高速差分信号传输技术SDI信号的传输速率很高，需要采用高速差分信号传输技术，以保证信号传输的稳定性和抗干扰能力。

差分信号传输方式可以有效地抵消信号传输中的共模干扰，提高信号传输的可靠性。

2. 时钟恢复技术SDI信号传输过程中需要恢复时钟信号，以保证接收端能够正确地解码视频信号。

时钟恢复技术可以通过PLL（Phase Locked Loop）电路实现，将接收端的时钟信号与发送端的时钟信号同步。

3. 抗干扰技术SDI信号传输过程中容易受到干扰，需要采用抗干扰技术，以保证信号传输的稳定性。

抗干扰技术包括差分信号传输、屏蔽、滤波等方法。

三、SDI接口电路设计的实现方法SDI接口电路设计的实现方法包括硬件设计和软件设计两种方式。

硬件设计需要考虑电路的布局、信号传输的稳定性、抗干扰能力等因素，同时需要选择合适的元器件和芯片。

软件设计需要编写驱动程序，实现SDI信号的解码和显示。

四、SDI接口电路设计的应用领域SDI接口电路设计广泛应用于广播、电视、电影等领域，以及监控、医疗等领域。

SDI信号传输速率高、稳定性好、抗干扰能力强，可以满足高清视频信号传输的需求。

总之，SDI接口电路设计是将SDI信号转换为数字或模拟信号的过程，需要考虑信号传输的稳定性、抗干扰能力、信噪比等因素。
