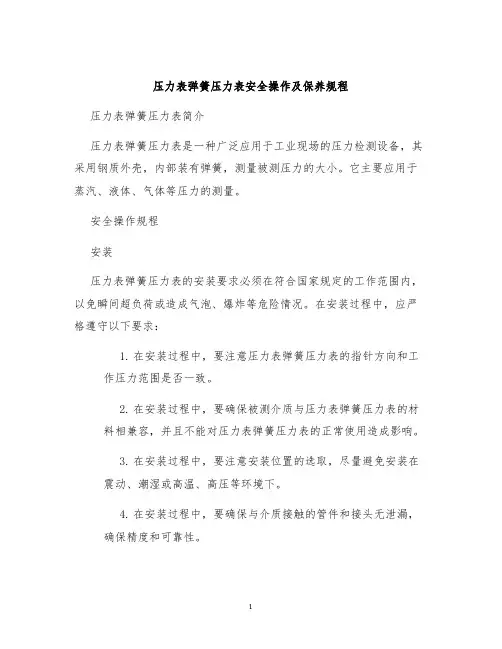

压力表弹簧压力表安全操作及保养规程压力表弹簧压力表简介压力表弹簧压力表是一种广泛应用于工业现场的压力检测设备，其采用钢质外壳，内部装有弹簧，测量被测压力的大小。
它主要应用于蒸汽、液体、气体等压力的测量。
安全操作规程安装压力表弹簧压力表的安装要求必须在符合国家规定的工作范围内，以免瞬间超负荷或造成气泡、爆炸等危险情况。
在安装过程中，应严格遵守以下要求：1.在安装过程中，要注意压力表弹簧压力表的指针方向和工作压力范围是否一致。
2.在安装过程中，要确保被测介质与压力表弹簧压力表的材料相兼容，并且不能对压力表弹簧压力表的正常使用造成影响。
3.在安装过程中，要注意安装位置的选取，尽量避免安装在震动、潮湿或高温、高压等环境下。
4.在安装过程中，要确保与介质接触的管件和接头无泄漏，确保精度和可靠性。
工作操作1.在使用过程中，应该尽量避免压力表弹簧压力表接受过大的冲击或振动，保证压力表弹簧压力表工作的稳定性。
2.在使用过程中，不得随意调整压力表弹簧压力表指针或修改其他参数，以免影响其正常使用。
3.在使用过程中，定期检查压力表弹簧压力表的工作状态，确保精度和可靠性。
4.在使用过程中，必要时需要进行清洗和维护，保证正常使用。
废弃处理压力表弹簧压力表属于特殊设备，不能直接进行废弃处理。
安全、环保、合规的废弃处理方法是将设备交由专业废弃处理机构进行处理。
保养规程1.压力表弹簧压力表在使用过程中需要定期检查，并应定期清洗并检查仪器零部件的损坏情况。
2.每一次清洗后都要进行测试，以验证测量范围和相对误差是否在规定范围内。
3.检测测量范围时，采用跨度检测或率定方法，测量误差应符合安全标准。
4.检测完毕后，应考虑对压力表弹簧压力表的承受量进行适当的调整，以保证正常使用。
总结压力表弹簧压力表是一种广泛应用于工业现场的压力检测设备，其重要性不言而喻。
在使用过程中，要严格遵守操作规程和保养规程，确保设备的精度和可靠性，以保障工业现场的安全生产。
压力表的选用、安装及使用注意事项压力表的选用、安装及使用注意事项一、压力（差压）检测仪表的正确选用压力检测仪表的正确选用主要包括确定仪表的压力型式（如量测的是表压还是差压还是负压或是绝压）、量程范围、量测压力单位、分辨、准确度和灵敏度、外形尺寸以及是否需要远传和具有其它功能，如指示、记录、调节、报警等。
选用的主要依据：1．工艺生产过程对测量的要求，包括量程和准确度。
在静态测试（或变化缓慢）的情况下，规定被测压力的最大值选用压力表满刻度值的三分之二；在脉动（波动）压力的情况下，被测压力的最大值选用压力表满刻度值的二分之一。
常用压力检测仪表的准确度等级有0.25级,0．4级、1．0级、1．5级和2．5级5个级等，应从生产工艺准确度要求和最经济角度选用。
仪表的最大同意误差是仪表的量程与准确度等级百分比的乘积，如果误差值超过工艺要求准确度，则需更换准确度高一级的压力仪表。
2．被测介质的性质，如状态（气体、液体）、温度、粘度、腐蚀性、法污程度、易燃和易爆程度等。
如氧气表、乙炔表，带有“禁油”标志，专用于特别介质的耐腐蚀压力表、耐高温压力表、隔膜压力表等。
3．现场的环境条件，如环境温度、腐蚀情况、振动、潮湿程度等。
如用于振动环境条件的防震压力表，须耐腐蚀的可用全不锈钢压力表。
4．适于工作人员的观测。
根据检测仪表所处位置和照明情况选用表径（外形尺寸）不等的仪表。
如锅炉及一些反应釜等一些特别工作场所一般会选用200mm表径或更大。
5．适于工作人员的安装。
根据检测仪表安装位置和接口规格选用安装方式及接口不同的仪表。
如在管路上一般选用径向安装式，方便安装及读数，在设备的操纵板上一般就选用轴向前边或轴向支架安装式，至于镙纹则需按预留接口制做，一般都可以在购买压力表的时候请厂家按要求制做，若是无法定做的则可以用变径或转换接头实现，一般情况下并不影响仪表的使用和量测准确度。
二、压力（差压）检测仪表的检定和校准仪表在使用之前，必须检定和校准。
弹簧管式压力表使用方法及注意事项1. 弹簧管式压力表的概述弹簧管式压力表是一种常用的测量和监测压力的工具，它由弹簧、管道和指针组成。
它的工作原理是通过弹簧的伸缩变化来反映被测介质的压力，并通过指针指示器显示出来。
2. 使用方法以下是使用弹簧管式压力表的步骤：步骤1：选择合适的弹簧管式压力表根据被测介质的性质、工作温度和压力范围来选择合适的弹簧管式压力表。
确保所选压力表能够满足实际需求。
步骤2：安装弹簧管式压力表将弹簧管式压力表与被测介质连接起来，确保连接处密封可靠。
在安装过程中，需要注意以下几点： - 确保连接处无泄漏，可以使用密封胶或垫片来增加密封效果。
- 确保连接处无杂质，避免对弹簧管式压力表造成损坏或误差。
步骤3：调整零点在使用弹簧管式压力表之前，需要进行零点调整。
具体操作方法如下： 1. 将弹簧管式压力表放置在无压状态下，确保指针指向刻度零点。
2. 如果指针未指向零点，则可以通过调节调零螺钉来进行微调，直到指针准确指向零点为止。
步骤4：读取压力数值当被测介质施加压力时，弹簧会发生伸缩变化，指针也会相应移动。
通过读取指针所指位置的刻度值，即可得到被测介质的压力数值。
步骤5：记录和维护使用弹簧管式压力表后，需要及时记录测量结果，并进行维护保养。
以下是一些注意事项： - 定期检查和校准弹簧管式压力表，确保其准确性和可靠性。
- 避免过高或过低的压力对弹簧管式压力表造成损坏。
- 避免强烈震动和冲击，以免影响弹簧管式压力表的测量精度。
- 避免弹簧管式压力表长时间暴露在高温或腐蚀性介质中，以免影响其使用寿命。
3. 注意事项在使用弹簧管式压力表时，需要注意以下事项：注意事项1：安全操作•在使用过程中，应遵循相关安全操作规程，确保人身安全和设备完整。
•在测量高压介质时，需要采取相应的防护措施，避免意外发生。
注意事项2：正确存放和携带•弹簧管式压力表在存放和携带时，应保持干燥清洁，并避免受到外界冲击和挤压。
浅谈弹簧管式压力表的使用与检修北安市质量技术监督检验检测中心 164000【摘要】压力表为一种压力测量的仪器，在工业领域等有着非常广泛的使用。
弹簧管式压力表为压力表中比较常用的一种类型，本文对该类型的压力表进行具体的分析研究。
弹簧管式的压力表在实际的使用过程中，由于外界因素的影响，会出现各种各样的故障问题，影响压力表的正常使用，本文对主要的几种故障类型进行总结，希望可以为弹簧管式压力表今后的使用提供参考。
【关键词】弹簧管式压力表；使用；检修压力参数是评定工业生产运行情况的重要参数，通过对压力大小的了解，可以了解工业生产的实际情况。
为了保证工业生产的正常进行，首先需要对压力进行合理的检测和控制工作，可以保证工业生产的安全性能。
我们在使用弹簧管压力表时，需要严格按照使用规范进行操作，才能保证压力表的正常工作。
在压力表出现故障问题时，需要我们根据故障情况，选择适合的检修方法。
1压力计量仪器的分类压力测量仪器在工业领域已经有了较长时间的应用，形成成熟的应用体系，我们可以根据实际的测量需求选择适合的压力测量仪器。
我们可以按照检测对象进行压力计量和仪器的分类，不同检测对象对于测量的需求差异较大。
本文研究的弹簧管式压力表是一种比较常用的压力表，在工业生产中有着广泛的应用。
2弹簧管式压力表的构造和原理弹簧管式压力表是用弹性敏感元件来测量压力，其构造包括：敏感元件与机座、机械传动放大机构、指示装置以及外壳包装部件。
当测量压力时，被测压力的介质进入弹簧管内、管壁承受被测压力，弹簧管横截面发生变形，其截面有变圆的趋势，产生弹性变形引起管端位移，其位移通过机械传动机构进行放大，传递给指示装置，再由指针在刻有法定计量单位的分度盘上指出被测压力或真空量值。
3弹簧管式压力表的安装与使用安装和维护工作是保证压力表正常使用的关键，通过合理的安装和维护工作，可以延长压力表的使用寿命。
压力表的使用受到环境的影响比较大，为了保证压力表的正常安装使用，需要我们对光照、温度、湿度等进行合理关注，为压力表提供最合适的工作环境。
压力表安装注意事项一、引言压力表是一种常见的测量仪表，广泛应用于工业生产和科学研究中。
在安装压力表时，我们需要注意一些细节，以确保其准确可靠地工作。
本文将重点介绍压力表安装的注意事项。
二、选择合适的位置在安装压力表之前，首先需要选择一个合适的位置。
这个位置应该是离被测压力源较近的地方，以便减小压力传递过程中的压力损失。
此外，还需要确保该位置的环境条件稳定，避免温度、湿度等因素对压力表的影响。
三、检查安装环境在安装压力表之前，还需要检查安装环境是否符合要求。
首先，要确保安装环境的温度范围在压力表的使用范围之内，避免温度过高或过低对压力表的影响。
其次，要检查安装环境是否存在振动或冲击，如果存在，则需要采取相应的防护措施，以防止这些外界因素对压力表的干扰。
四、选择合适的安装方法压力表的安装方法有多种，根据实际情况选择合适的安装方法非常重要。
一般来说，常见的安装方法有直接安装和隔离安装两种。
直接安装是将压力表直接连接到被测压力源上，适用于被测压力源的压力较小且稳定的情况；隔离安装是将压力表与被测压力源隔离开来，通过隔离元件传递压力，适用于被测压力源的压力较大或波动较大的情况。
五、注意安装方向在安装压力表时，还需要注意安装方向。
一般来说，压力表应该垂直安装，即指针轴线与水平面垂直。
如果压力表的安装方向不正确，将会对测量结果产生一定的误差。
因此，在安装时要仔细调整安装方向，确保其垂直安装。
六、保护压力表连接口压力表的连接口是其与被测压力源连接的关键部位，需要进行有效的保护。
在安装压力表时，应该确保连接口的密封性，避免压力泄漏。
此外，还要注意避免连接口受到外界力的作用，以免造成连接松动或损坏。
七、校准和调试安装完压力表后，还需要进行校准和调试。
校准是指通过与已知压力源对比来确认压力表的准确性；调试是指根据实际需要对压力表进行调整，以满足测量要求。
在进行校准和调试时，需要使用专业的校准仪器和工具，并按照相应的操作规程进行操作，以确保校准和调试的准确性和可靠性。

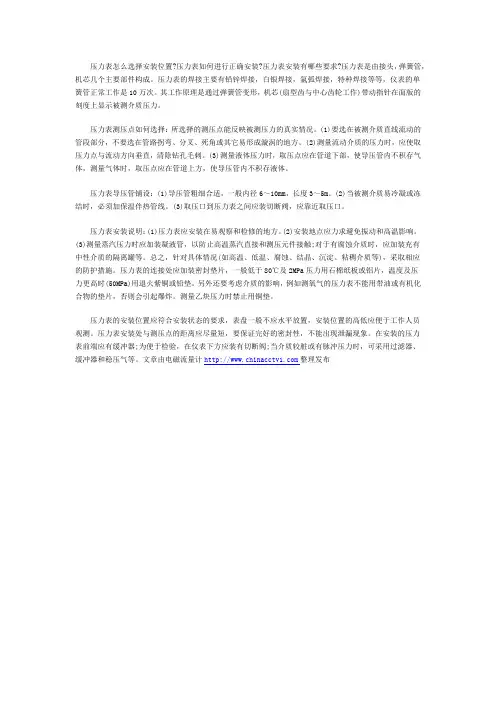

压力表怎么选择安装位置?压力表如何进行正确安装?压力表安装有哪些要求?压力表是由接头，弹簧管，机芯几个主要部件构成。
压力表的焊接主要有铅锌焊接，白银焊接，氩弧焊接，特种焊接等等，仪表的单簧管正常工作是10万次。
其工作原理是通过弹簧管变形，机芯(扇型齿与中心齿轮工作)带动指针在面版的刻度上显示被测介质压力。
压力表测压点如何选择：所选择的测压点能反映被测压力的真实情况。
(1)要选在被测介质直线流动的管段部分，不要选在管路拐弯、分叉、死角或其它易形成漩涡的地方。
(2)测量流动介质的压力时，应使取压力点与流动方向垂直，清除钻孔毛刺。
(3)测量液体压力时，取压点应在管道下部，使导压管内不积存气体，测量气体时，取压点应在管道上方，使导压管内不积存液体。
压力表导压管铺设：(1)导压管粗细合适，一般内径6～10mm，长度3～5m。
(2)当被测介质易冷凝或冻结时，必须加保温伴热管线。
(3)取压口到压力表之间应装切断阀，应靠近取压口。
压力表安装说明：(1)压力表应安装在易观察和检修的地方。
(2)安装地点应力求避免振动和高温影响。
(3)测量蒸汽压力时应加装凝液管，以防止高温蒸汽直接和测压元件接触;对于有腐蚀介质时，应加装充有中性介质的隔离罐等。
总之，针对具体情况(如高温、低温、腐蚀、结晶、沉淀、粘稠介质等)，采取相应的防护措施。
压力表的连接处应加装密封垫片，一般低于80℃及2MPa压力用石棉纸板或铝片，温度及压力更高时(50MPa)用退火紫铜或铅垫。
另外还要考虑介质的影响，例如测氧气的压力表不能用带油或有机化合物的垫片，否则会引起爆炸。
测量乙炔压力时禁止用铜垫。
压力表的安装位置应符合安装状态的要求，表盘一般不应水平放置，安装位置的高低应便于工作人员观测。
压力表安装处与测压点的距离应尽量短，要保证完好的密封性，不能出现泄漏现象。
在安装的压力表前端应有缓冲器;为便于检验，在仪表下方应装有切断阀;当介质较脏或有脉冲压力时，可采用过滤器、缓冲器和稳压气等。

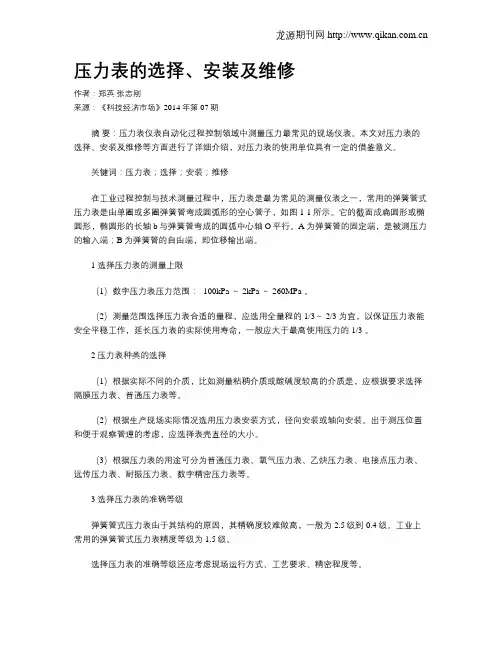

压力表的选择、安装及维修作者：郑英张志刚来源：《科技经济市场》2014年第07期摘要：压力表仪表自动化过程控制领域中测量压力最常见的现场仪表。
本文对压力表的选择、安装及维修等方面进行了详细介绍，对压力表的使用单位具有一定的借鉴意义。
关键词：压力表；选择；安装；维修在工业过程控制与技术测量过程中，压力表是最为常见的测量仪表之一，常用的弹簧管式压力表是由单圈或多圈弹簧管弯成圆弧形的空心管子，如图1-1所示。
它的截面成扁圆形或椭圆形，椭圆形的长轴b与弹簧管弯成的圆弧中心轴O平行。
A为弹簧管的固定端，是被测压力的输入端；B为弹簧管的自由端，即位移输出端。
1 选择压力表的测量上限（1）数字压力表压力范围： -100kPa ～ 2kPa ～ 260MPa 。
（2）测量范围选择压力表合适的量程，应选用全量程的 1/3～ 2/3为宜，以保证压力表能安全平稳工作，延长压力表的实际使用寿命，一般应大于最高使用压力的 1/3 。
2 压力表种类的选择（1）根据实际不同的介质，比如测量粘稠介质或酸碱度较高的介质是，应根据要求选择隔膜压力表、普通压力表等。
（2）根据生产现场实际情况选用压力表安装方式，径向安装或轴向安装。
出于测压位置和便于观察管理的考虑，应选择表壳直径的大小。
（3）根据压力表的用途可分为普通压力表、氧气压力表、乙炔压力表、电接点压力表、远传压力表、耐振压力表、数字精密压力表等。
3 选择压力表的准确等级弹簧管式压力表由于其结构的原因，其精确度较难做高，一般为2.5级到0.4级。
工业上常用的弹簧管式压力表精度等级为1.5级。
选择压力表的准确等级还应考虑现场运行方式、工艺要求、精密程度等。
4 压力表的安装压力表的安装位置应符合巡检人员检查的要求，表盘应垂直安装，安装位置的高低应便于工作人员观测。
压力表安装处与测压点的距离不应太长，太长会影响压力测量的准确程度，也容易发生泄漏。
5 压力表的检查、维护5.1 检查（1）从外观看，零部件完整，无松动，无裂缝，无明显残缺或污损；（2）指针不应弯曲，与标度盘表面的距离要适当；（3）检查有无封印，外壳密封是否良好；（4）新制造的压力表涂层应均匀光洁、无明显剥脱现象；（5）压力表应装有安全孔，安全孔上须有防尘装置（不准被测介质逸出表外的压力表除外）；（6）分度盘上应有如下标志：制造单位或商标；产品名称；计量单位和数字；量址器具制造许可证标志和编号；准确度等级；出厂编号；（7）表玻璃应无色透明，不应有妨碍读数的缺陷和损伤，分度盘应平整光洁，各标志应清晰可辨；（8）指针指示端应能覆盖最短分度线长度的1/3-2/3，指针指示端的宽度应不大于分度线的宽度。
压力表安装及计量检定注意事项压力表作为一种以弹性元素为敏感元件的压力测量仪表，自进行研发与应用以来，凭借准确性高、检测方便、操作简单的技术优势，在工业领域中的应用十分广泛。
由于压力表在工业领域中主要用于重要环节检测，使得压力表一旦发生计量检定不准确的问题，难免会对工业领域生产的稳定性与安全性产生较大影响。
在压力表的进一步应用与推广下，压力表计量检定的准确性受到了广泛关注，如何对压力表进行正确的计量检定及其校准，是压力表发展过程中十分突出的问题。
1、压力表的选择和使用压力表采用弹线元素作为敏感元件进行感应，其能够对高于环境压力的仪器进行测量并指示，以使得测量人员通过压力变的显示情况，了解到测量仪器的压力值。
根据压力表用途分类，可以将压力表分为普通压力表、氨压力表、氧气压力表、耐震压力表、电接点压力表、数字紧密压力表及双针压力表等类型，进行压力变实际应用时，需要根据测量仪器需求进行压力的选择。
一般情况下，压力表最高量程刻度为容器最大工作压力的1.5-3.0倍，但为了保障压力表压力检测的准确率与安全性，实际测量时需要将倍数控制在2倍左右，且压力表直径不能超过100毫米的范围。
2、压力表安装注意事项对压力表进行安装操作时，需要对安装环境进行全面的分析，以根据实际安装环境，进行压力表的合理安装，确保压力表处于稳定安全的环境中。
根据压力表的安装规范操作，安装压力表需要注意以下方面:①压力表需要安装在易于观察的位置在选择压力表的安装位置时，需要尽量选择易于观察的位置进行安装，以使得压力表可以进行全面观察与污垢处理。
为了提升压力表的准确性，需要将压力表安装在非阳光直射与气温较高的位置，避免压力表因外界因素出现辐射热、冻结与振动的情况。
②压力表表身需要处于垂直方向进行压力表表身安装操作时，需要将压力表表身控制在垂直方向，以便于工作人员读取压力表的显示值。
若压力表需要安装在较高的位置，可以通过向前倾斜的方式，进行垂直方式的调整，但倾斜角度不能超过30度。
压力表的选用及安装⑴压力表的选用压力计的选用应根据工艺生产过程对压力测量的要求，结合其他各方面的情况，加以全面的考虑和具体的分析，一般考虑以下几个问题。
①仪表类型的选用仪表类型的选用必须满足工艺生产要求，根据被测介质的物理化学性能、现场环境条件等综合考虑。
例如是否需要远传、记录和报警，特殊介质（如腐蚀性、高低温度、高粘度、脏污程度、易燃易爆性能等）、安装位置（如电磁场、震动、现场条件等）对仪表提出的特殊要求。
总之，正确选用仪表类型是保证仪表正常工作及安全生产的重要前提。
例如普通压力表的弹簧管，当压力p≥19.6MPa时，多选用合金钢或不锈钢的材料；当压力p≤19.6MPa时，可选用磷青铜或黄铜的材料。
所测流体种类不同，所用弹簧管的材料也不同。
如测量氨气压力表的弹簧管用不锈钢，不允许采用铜合金。
因为氨气对铜的腐蚀性极强，使用普通压力表很容易被损坏。
为保证连接处严密不漏，安装时，应根据压力的特点和介质的性质加装密封垫片。
但测量氧气时，垫片上严禁沾有油脂或使用有机化合物垫片，以免发生爆炸；测量乙炔时禁止使用铜垫片。
②测量范围确定应根据生产中被测压力的大小确定压力表的测量范围。
在进行压力测量时，为了保证压力表的测量精确度，延长仪表的使用寿命，避免弹性元件因受力过大而损坏，压力表的上限应该高于工艺生产中可能出现的最大压力值。
根据“自动化设计技术规定”，在测量稳定的压力时，压力表的正常压力为量程的1/3~2/3，最高不能超过量程的3/4。
在测量脉动的压力时，压力表的正常压力为量程的1/3~1/2，最高不能超过量程的2/3。
在测量高压压力时，压力表的正常压力最高不能超过量程的3/5。
根据被测压力的最大值和最小值计算出压力表的上、下限后，还不能以此数值作为压力表的测量范围。
只有按照国家主管部门制定的标准进行圆整，选取系列值中的数值作为压力表的量程。
③精度等级的选取根据工艺生产上所允许的最大测量误差来确定。
在满足生产要求的情况下，尽可能选用精度较低，价廉耐用的压力表。
浅述压力表的正确选择、安装及维修发布时间：2023-03-03T06:40:12.051Z 来源：《中国科技信息》2022年10月19期作者：冯兵库[导读] 因为科研工作与工业生产中对压力表的要求不同，在选择压力表过程中所遵循的原则以及应注意的事项也有所不同冯兵库咸阳市计量测试所 712000摘要：因为科研工作与工业生产中对压力表的要求不同，在选择压力表过程中所遵循的原则以及应注意的事项也有所不同，在选择压力表时，应按照工作人员自身生产经验与具体精度要求进行选择，在安装过程中还应加强对压口、引压管及使用环境等方面的重视。
本文论述并分析了压力表的正确选择安装，并对其维修方面做了着重研究与探讨，以供相关人士参考借鉴。
关键词：压力表；选择；安装；维修引言：目前，压力表在我国科研与生产中的应用十分广泛，因此，对压力表的正确选择与安装尤为重要，正确选择与安装压力表不仅可以为工业生产与科研工作提供科学精准的数据支持，还可以为生产与科研检测出更加安全可靠的操作环境。
然而一旦压力表选用不当，不但无法正确反映出设备的具体工作压力，还会给工作人员的设备操作造成极大阻碍，从而引发生产安全问题的发生，因此，对压力表的正确选择与安装以及压力表的维修工作进行研究具有十分重要的现实意义。
1.压力表的选择1.1压力表量程范围的选择在用压力表测量较为稳定的压力时，应将最大量程范围控制在正常值的三分之一到三分之二范围内，而在测量交变压力时，最大量程范围应控制在接近又大于正常值的二倍，为了保证弹簧保持长时间不变形，压力表的最大量程范围应为不大于分度上限的二分之一，进行瞬时测量时，可以将范围控制在分度上限的四分之三左右。
1.2压力表准确度等级的选择在选择压力表的准确度等级时，应按照其实际应用场合的最大允许误差来确定，主要采用以下方法来确定压力表的级别，当精准度接近或小于最大或最小压力时除以压力表的上限值再与工艺要求相对误差精度相乘，所得出的结果应与绝对允许基本误差除以压力表最大上限值乘百分之百的结果相等，运用这个公式可以有效计算出精准度的具体等级。
压力表应如何选择及在安装时的注意事项有哪些？-工程压力表应如何选择及在安装时的注意事项有哪些？压力表应根据锅炉或受压容器的工作压力来选择压力表的精确度等级，。
当锅炉或受压容器的1.作压力小于2.5MPa时，压力表的精确度不应低于2.5级;工作压力大于2.5MPa时，精确度不应低于1.5级。
也就是说，其介质的工作压力越高，要求压力表的精度越高。
压力表在选择表盘刻度范围值时，一般在选择表盘刻度极限值宜为介质工作压力的1.5~2倍。
如锅炉蒸汽工作压力为1.0MPa时，选择压力表值范围宜在0~1.6MPa较为合适。
用于锅炉上安装的压力表表盘直径应不小于100~150。
压力表在安装时应注意事项:(1)压力表在安装前必须经劳动局有关计量校验部门进行校验，合格者方能安装，工程《压力表应如何选择及在安装时的注意事项有哪些？》(https://www.)。
对已安装的压力表，应定期进行复验。
不允许私自拆除铅封进行修理或超期使用未经校验的压力表。
(2)压力表需安装在便于观察、易于冲洗的位置，应避免振动和高温烘烤。
压力表安装处应有足够的照明。
(3)压力表应安装在锅筒〔汽包)、分汽缸等蒸汽空间位置上，在管道上安装应在直管段上。
(4)压力表不允许直接安装在锅筒、分汽缸或管道上，应连接存水管(表弯)并在表弯与压力表之间装三通旋塞阀，然后再与设备或管道连接。
表弯的作用是可积存蒸汽中的冷凝水，避免蒸汽直接进人弹簧管内，使其因过热而失灵。
三通旋塞阀可便于冲洗管路和更换压力表用。
(5)压力表安装在管道上时，可参照图3---19的方法。
3---19(6)当压力表出现表针在无压时不能恢复零位、表盘刻度模糊不清、保护玻璃破碎、表针被卡不动等情况时，应立即更换新表，避免出现误指示而酿成大祸。
（上接第200页）摘要:本文介绍了压力仪表的选择、安装及使用内容，对压力仪表在日常维护工作中出现的常见问题进行了阐述。
关键词:压力表选择安装使用压力仪表被广泛应用于各种领域，选择适合的压力表和安装尤为重要，为了获得正确的压力参数，首先要求压力表具有正确的示值，而压力表的选择、安装和使用是否正确，是仪表能否保证它原有准确度的重要因素。
在工程技术上，压力表广泛地应用在各种不同的对象上（压力容器、吸收塔、泵以及流体的输送管等）。
被测的压力介质可能具有各种不同的性质（如腐蚀性的、高温的、有剧烈震动的，容易冷凝或凝固的等）。
所以能否正确地选择具有代表性的测压点和压力表安装的位置高低，也是仪表能否正确反映压力参数的一个因素。
1压力表的选择首先是选择压力表的型式。
各种类型的压力表都有其特点和使用范围。
所以必须从生产要求着手，以及仪表将处于什么样的工作条件下进行测量出发来进行选择。
单纯从测量范围来考虑，当所选用压力表的满刻度与被测的压力范围愈接近（略大于被测压力的最大值），压力表的指示值越精确。
但一般为了仪表安全使用起见，在负载稳定情况下，规定被测压力的最大值是选用的压力表满刻度的三分之二；在脉动负载情况下，则选用仪表满刻度的二分之一为被测压力的最大值。
仪表的精度愈高，价格愈贵，选用压力表时，必须从实际出发。
在能保证生产上所要求的测量精度情况下，尽量选用价廉而耐用的仪表。
因此，压力表的选择应根据被测的压力值，所需的测量精确程度以及总的检查系统而定。
同时，还应根据使用时环境条件来决定。
2压力表的安装根据被测介质的不同。
安装压力表必须分别考虑以下几个问题，并采取一定的措施来保证仪表的精度：①有腐蚀性介质的测压问题；②对高温介质的测压问题；③在压力变化有剧烈跳动情况下的测压问题。
当介质具有腐蚀性时，即所测的气体，蒸汽或其它的冷凝水等，及对于弹性元件有化学作用时，必须在压力表前面安装隔离装置。
一般叫隔离罐。
隔离的方法有两种：一种是利用封闭液，采用对压力表弹性元件无损的液体为隔离罐工作液体（如甘油、苯、汽油、水银、凡士林、重羟类等）作为惰性液体。
弹簧管式压力表的正确选用及安装使用
赵海云
【期刊名称】《今日科苑》
【年(卷),期】2009(000)018
【摘要】本文介绍了弹簧管压力表在选用、安装及使用中的一些注意事项。
【总页数】1页(P51)
【作者】赵海云
【作者单位】中国石油天然气股份有限公司秦京输油气分公司
【正文语种】中文
【中图分类】TH823.2
【相关文献】
1.简析如何进行弹簧管式一般压力表检定中精密压力表的选择 [J], 钱晓恺
2.弹簧管式一般压力表检定中精密压力表的选择 [J], 冯兵库
3.浅谈弹簧管式一般压力表选用、安装及注意事项 [J], 付丽荣
4.弹簧管式精密压力表的选用 [J], 张成连
5.弹簧管式压力表的选用及安装注意事项 [J], 李玉钢
因版权原因，仅展示原文概要，查看原文内容请购买。

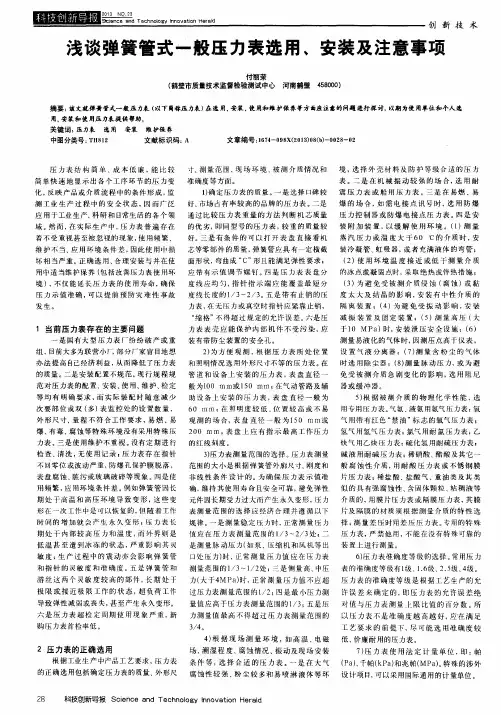

浅谈弹簧管式一般压力表选用、安装及注意事项摘要：该文就弹簧管式一般压力表（以下简称压力表）在选用、安装、使用和维护保养等方面应注意的问题进行探讨，以期为使用单位和个人选用、安装和使用压力表提供帮助。
关键词：压力表选用安装维护保养压力表结构简单、成本低廉，能比较简单快速地显示出各个工序环节的压力变化，反映产品或介质流程中的条件形成，监测工业生产过程中的安全状态，因而广泛应用于工业生产、科研和日常生活的各个领域。
然而，在实际生产中，压力表普遍存在着不受重视甚至被忽视的现象，使用频繁、维护不当、应用环境条件差，因此使用中损坏相当严重。
正确选用、合理安装与并在使用中适当维护保养（包括改善压力表使用环境），不仅能延长压力表的使用寿命，确保压力示值准确，可以提前预防灾难性事故发生。
1 当前压力表存在的主要问题一是国有大型压力表厂纷纷破产或重组，目前大多为联营小厂，部分厂家盲目地想办法提高自己经济利益，从而降低了压力表的质量。
二是安装配置不规范。
现行规程规范对压力表的配置、安装、使用、维护、检定等均有明确要求，而实际装配时随意减少次要部位或双（多）表监控处的设置数量，外形尺寸、量程不符合工作要求，易燃、易爆、有毒、腐蚀等特殊环境没有采用特殊压力表。
三是使用维护不重视。
没有定期进行检查、清洗，无使用记录；压力表存在指针不回零位或波动严重，防爆孔保护膜脱落，表盘腐蚀、脏污或玻璃破碎等现象。
四是使用频繁，应用环境条件差。
例如弹簧管因长期处于高温和高压环境导致变形，这些变形在一次工作中是可以恢复的，但随着工作时间的增加就会产生永久变形；压力表长期处于内部较高压力和温度，而外界则是低温甚至遭到冰冻的状态，严重影响其灵敏度；生产过程中的震动亦会影响弹簧管和指针的灵敏度和准确度。
五是弹簧管和游丝这两个灵敏度较高的部件，长期处于极限或接近极限工作的状态，超负荷工作导致弹性减弱或丧失，甚至产生永久变形。
六是压力表超检定周期使用现象严重，新购压力表首检率低。
2 压力表的正确选用根据工业生产中产品工艺要求，压力表的正确选用包括确定压力表的质量、外形尺寸、测量范围、现场环境、被测介质情况和准确度等方面。
1)确定压力表的质量。
一是选择口碑较好、市场占有率较高的品牌的压力表。
二是通过比较压力表重量的方法判断机芯质量的优劣，即同型号的压力表，较重的质量较好。
三是有条件的可以打开表盘直接看机芯等零部件的质量，弹簧管应具有一定横截面形状，弯曲成“C”形且能满足弹性要求；应带有示值调节螺钉。
四是压力表表盘分度线应均匀，指针指示端应能覆盖最短分度线长度的1/3～2/3。
五是带有止销的压力表，在无压力或真空时指针应紧靠止销，“缩格”不得超过规定的允许误差。
六是压力表表壳应能保护内部机件不受污染，应装有带防尘装置的安全孔。
2)为方便观测，根据压力表所处位置和照明情况选用外形尺寸不等的压力表。
在管道和设备上安装的压力表，表盘直径一般为l00mm 或150mm；在气动管路及辅助设备上安装的压力表，表盘直径一般为60mm；在照明度较低、位置较高或不易观测的场合，表盘直径一般为150mm或200mm；表盘上应有指示最高工作压力的红线刻度。
3)压力表测量范围的选择。
压力表测量范围的大小是根据弹簧管外廓尺寸、刚度和非线性条件设计的。
为确保压力表示值准确，维持其使用寿命且安全可靠，避免弹性元件因长期受力过大而产生永久变形，压力表测量范围的选择应经济合理并遵循以下规律。
一是测量稳定压力时，正常测量压力值应在压力表测量范围的1/3～2/3处；二是测量脉动压力(如泵、压缩机和风机等出口处压力)时，正常测量压力值应在压力表测量范围的1/3～1/2处；三是侧量高、中压力(大于4MPa)时，正常测量压力值不应超过压力表测量范围的1/2；四是最小压力测量值应高于压力表测量范围的1/3；五是压力测量值最高不得超过压力表测量范围的3/4。
4)根据现场测量环境，如高温、电磁场、潮湿程度、腐蚀情况、振动及现场安装条件等，选择合适的压力表。
一是在大气腐蚀性较强、粉尘较多和易喷淋液体等环境，选择外壳材料及防护等级合适的压力表。
二是在机械振动较强的场合，选用耐震压力表或船用压力表。
三是在易燃、易爆的场合，如需电接点讯号时，选用防爆压力控制器或防爆电接点压力表。
四是安装附加装置，以缓解使用环境。
（1）测量蒸汽压力或温度大于60℃的介质时，安装冷凝管、虹吸器，或者充满液体的弯管；（2）使用环境温度接近或低于测量介质的冰点或凝固点时，采取绝热或伴热措施；（3）为避免受被测介质侵蚀（腐蚀）或黏度太大及结晶的影响，安装有中性介质的隔离装置；（4）为避免受振动影响，安装减振装置及固定装置；（5）测量高压（大于10MPa）时，安装泄压安全设施；（6）测量易液化的气体时，因测压点高于仪表，设置气液分离器；（7)测量含粉尘的气体时选用除尘器；（8)测量脉动压力，或为避免受被测介质急剧变化的影响，选用阻尼器或缓冲器。
5)根据被测介质的物理化学性能，选用专用压力表。
气氨、液氨用氨气压力表；氧气用带有红色“禁油”标志的氧气压力表；氢气用氢气压力表；氯气用耐氯压力表；乙炔气用乙炔压力表；硫化氢用耐硫压力表；碱液用耐碱压力表；稀硝酸、醋酸及其它一般腐蚀性介质，用耐酸压力表或不锈钢膜片压力表；稀盐酸、盐酸气、重油类及其类似的具有强腐蚀性、含固体颗粒、粘稠液等介质的，用膜片压力表或隔膜压力表，其膜片及隔膜的材质须根据测量介质的特性选择；测量差压时用差压压力表。
专用的特殊压力表，严禁他用，不能在没有特殊可靠的装置上进行测量。
6)压力表准确度等级的选择。
常用压力表的准确度等级有1级、1.6级、2.5级、4级。
压力表的准确度等级是根据工艺生产的允许误差来确定的，即压力表的允许误差绝对值与压力表测量上限比值的百分数。
所以压力表不是准确度越高越好，应在满足工艺要求的前提下，尽可能选用准确度较低、价廉耐用的压力表。
7)压力表使用法定计量单位，即：帕(Pa)、千帕(kPa)和兆帕(MPa)。
特殊的涉外设计项目，可以采用国际通用的计量单位。
3 压力表的正确安装及注意事项压力表的安装正确与否，直接影响测量结果的准确和压力表的使用寿命。
压力表的正确安装包括测压点的位置选择、连接导管的合理铺设和压力表安装注意事项等。
3.1 测压点的位置选择（1）测压点选在被测介质直线流动的管段部分，不能选在管路拐弯、分叉、流束形成涡流的区域或死角。
（2）测量流体压力时，使测压点与流动方向垂直，取压管内端面与设备内壁平齐，不应有凸出物或毛刺。
（3）测量液体压力时，测压点应在管道下部，使导压管内不积存气体；测量气体压力时，测压点应在管道上方，使导压管内不积存液体。
（4）管路中有突出物体（如测温元件）时，测压点应在其前面。
（5）测压点在调节阀门前面，其与调节阀门距离应不小于2倍管径；在调节阀门后面，其与调节阀门的距离应不小于3倍管径。
（6）对于宽广容器，测压点应处于流体流动平稳和无涡流的区域。
3.2 连接导管的合理铺设连接导管的内径一般为（6～10）mm；长度应尽可能短，一般为（3～50）m，以减小压力指示的迟缓。
如超过50m，应选用远传压力表。
为方便排除冷凝液体或气体，连接导管的水平段应有一定的斜度。
当被测介质为气体时，导管应向取压口方向低倾；要是液体，导管应向测压仪表方向倾斜；当被测参数为较小的差压值时，倾斜度可再稍大一点。
如果连接导管在上下拐弯处，则应根据导管中的介质情况，在最低点安装排泄冷凝液体装置或在最高处安置排气装置，并定期排放冷凝液体或气体。
3.3 压力表安装注意事项（1）安装处应便于观察、检修和清理；与测压点之间的距离应尽量短，避免指示迟缓；保证密封性，避免泄漏；避免受到热辐射（高温）、冻结或振动等不利因素的影响。
（2）压力表应垂直于水平面安装，安装位置较高时，可略向前倾，但倾斜角度不得超过30°；测压点与安装处应在同一水平位置，要及时更正所存在的误差。
（3）压力表前安装缓冲弯管；测压点到压力表（或压力表和缓冲弯管）之间应装切断阀、三通旋塞或针型阀，以方便更换、维修或检定；安装附加装置，如产生附加误差应修正。
（4）压力表的连接处加装密封垫片，一般低于80℃及2MPa压力用石棉纸板或铝片；温度及压力更高时（50MPa）用退火紫铜或铅垫。
（5）根据压力表安装位置和接口规格选用安装方式及接口不同的压力表。
4 压力表的使用和维护保养1)定期清洗，保持导压管和压力表的清洁。
表盘上的玻璃应干净，使指针指示的压力值清晰可见，表盘玻璃破碎或刻度模糊不清应停止使用。
压力表的连接管要定期吹洗以免堵塞。
2)定期检修。
（1）经常检查指针的转动与波动是否正常，检查连接管上的旋塞是否处于全开位置。
（2）运行三个月，压力表进行一级保养。
检查指针能否回零，查看三通旋塞及存水弯管接头是否泄漏，检查并冲洗存水弯管。
（3）运行一年，压力表进行二级保养。
压力表送计量部门检定；拆卸检查存水弯管，丝扣应完好；拆卸检查三通旋塞，研磨密封面，连接丝扣应完好；存水弯管和三通旋塞除锈、涂刷油漆。
（4）运行中发现压力表失准，必须及时更换。
新更换的压力表须检定合格且在有效期内。
换表时，三通旋塞旋至冲洗位置，冲洗干净存水弯管内的污物；三通旋塞旋至存水位置，取下旧表，换上新表；三通旋塞旋至正常工作位置，新表投入运行。
3)定期检定，要确保半年一检测。
测压部位介质波动大，使用频繁，准确度要求较高，安全因素要求较严的，可适当缩短检定周期；新购置的压力表在安装使用之前必须检定。
4)压力表应存放在干燥、防尘、无腐蚀的环境中；应妥善保管，使用完应缓慢降压，切忌碰撞和强烈震动。
5)压力表使用环境温度如果偏离过大，须进行温度附加误差修正。
