第一章东山隧洞施工测量工程位于维州市东山镇西南方向，其东南方向是东山小学，离东山镇约2km ，离东山小学约1.5km ,距其不远有一条穿过东山镇的南北公路.公路对隧洞的施工提供了比较方便的交通路线。
隧洞全长为3156m ，穿过东山山头，东山山头的高程H=198.236m .隧洞进口的设计高程HA=78.000m ，隧洞的设计坡降为0。
3% 。
第二章本工程测量单位所拥有的测量仪器为（1) 全站仪，测程3km ,测距精度：±（2mm +2ppm · D ）测角精度:± 2 ″(2）DS3 水准仪（3) 30m 钢尺根据所拥有的仪器及遂洞的地形图采用光电测距导线网作为平面控制网。
由东山地形图可知道该地形比较陡，通视条件差,不宜布设多边形的平面控制网,测角网测量的角数比较多降低测量的速度，随着全站仪测距精度的提高，采用边角网的平面控制网可以提高测量的速度同时也可以保证测量的精度。
由表2。
1.1 可知道平面控制网的等级可能为三等或四等，而且三、四、五等平面控制网，可以用相应等级的导线网来代替。
所以本工程的控制网采用了光电测距导线网。
平面控制网见东山地形图.表 2.1.1 洞外控制网等级选择2.2 平面控制网绘制导线计算图见图2。
2图2。
2 导线计算图2.3 由平面控制网得到导线点到贯通面的垂直距离和导线边在贯通面的投影长度,见表2。
3.1表2。
3.1 导线环点至贯通面的垂直距离和投影长度第三章隧洞地面和地下高程控制网略图水准控制网的选线因为东山山头地势比较陡，如果为了缩短水准路线而穿过东山的山头，会给水准测量带来不便。
因此水准路线从 A 点出发经过靠近北山120m 高程的马鞍部位,在折回 B 点，绕到南部经过155m 高程处的小山头，然后回到 A 点形成闭合的水准路线。
水准网控制略图见东山地形图。
水准路线长约为8.3km 。
地下的水准路线基本上为直线，水准路线长约为3。
2km第四章隧洞地面和地下平面控制测量设计说明4．1 确定遂洞地面和地下平面控制网的等级进行遂洞横向贯通误差的预计4.1。
第1篇摘要：随着我国城市化进程的加快，道路工程建设日益增多，道路工程测量施工作为工程建设的基石，其质量直接关系到道路工程的整体质量和使用安全。
本文分析了道路工程测量施工的关键技术，探讨了提高道路工程测量施工质量的方法和措施。
一、引言道路工程测量施工是道路工程建设的重要组成部分，它关系到道路工程的质量、进度和安全。
道路工程测量施工的关键技术主要包括：控制测量、地形测绘、中线测量、纵、横断面测绘、施工测量等。
提高道路工程测量施工质量，对保障道路工程的整体质量和使用安全具有重要意义。
二、道路工程测量施工的关键技术1. 控制测量控制测量是道路工程测量施工的基础，主要包括平面控制测量和高程控制测量。
平面控制测量主要是建立平面坐标系，确定测量点在坐标系中的位置；高程控制测量主要是建立高程系统，确定测量点的高程。
2. 地形测绘地形测绘是道路工程测量施工的重要环节，主要包括地形图测绘和地形断面测绘。
地形图测绘主要是测绘道路附近的带状地形图，为道路设计提供依据；地形断面测绘主要是测定道路中心线方向和垂直于中心线方向的地面高低起伏情况。
3. 中线测量中线测量是道路工程测量施工的关键技术之一，按照设计要求将道路位置测设于实地。
中线测量主要包括道路中心线定位、道路宽度测量、道路曲率半径测量等。
4. 纵、横断面测绘纵、横断面测绘是道路工程测量施工的重要环节，主要包括测定道路中心线方向和垂直于中心线方向的地面高低起伏情况，并绘制纵、横断面图。
5. 施工测量施工测量是道路工程测量施工的关键技术之一，按照设计要求和施工进度及时放样各种桩点作为施工依据。
施工测量主要包括施工放样、施工过程监测、施工复核等。
三、提高道路工程测量施工质量的方法和措施1. 严格执行测量规范和标准，确保测量精度。
2. 加强测量人员的培训，提高测量人员的业务素质。
3. 采用先进的测量设备和技术，提高测量效率。
4. 建立健全测量质量控制体系，确保测量质量。
5. 加强施工过程中的测量监控，及时发现和纠正测量误差。
工程测量施工方案毕业论文一、工程背景随着城市化进程的加快和建筑行业的不断发展，工程测量作为建筑施工领域的重要环节，对于工程质量和进度的控制具有非常重要的意义。
本文将针对某地区一处建筑工程的测量施工方案进行深入研究和分析，以期达到提高工程测量质量和效率的目的。
二、工程目标本次工程施工的目标是对一处高层建筑进行相关测量工作，包括建筑的平面测量、竖向测量、管道布置测量等多个方面。
通过对这些测量数据进行准确采集和处理，提供给施工方更加可靠的数据支持，以保障工程质量和施工进度的稳步推进。
三、工程测量方案1. 平面测量根据建筑平面图和现场实际情况，采用全站仪进行平面测量。
首先确定测量控制点，然后根据控制点进行建筑物外形测量和内部结构测量。
在测量过程中，应注意考虑光线和天气等因素对测量精度的影响，合理调整工作时间和测量角度，确保测量数据的准确性。
2. 竖向测量建筑物的竖向测量主要是针对建筑本身的高度和各个楼层的高度进行测量。
采用水准仪和全站仪进行高程测量和高差测量，同时结合实际情况进行竖直度检测，确保建筑物的竖直度满足设计要求。
3. 管道布置测量在建筑物内部，通常需要进行管道的布置和连接工作。
在这一环节中，需要进行水平、竖直和倾斜方向的管道布置测量。
采用全站仪和测距仪对管道的位置和倾斜角进行测量，并结合实际施工情况进行管道的调整和修正，以确保管道的布置符合设计要求。
四、施工方案1. 测量设备在施工现场，应准备充足的测量设备，包括全站仪、水准仪、测距仪、角度测量仪、高程测量仪等。
同时，需要进行设备的定期检查和维护，保证设备的正常使用和测量准确性。
2. 测量队伍组建专业的测量队伍，包括测量工程师、测量技术员和测量助手等。
对测量人员进行相关培训，提高其测量技术和操作能力。
在工程实施过程中，要做好测量人员的安全保障和工作协调，确保测量工作的顺利进行。
3. 测量流程根据工程测量方案，制定详细的测量流程和工作计划。
明确测量任务分工，合理安排测量时间和工作步骤，确保测量工作的连续性和高效性。
第1篇摘要：工程测量放线施工是工程建设的基础性工作，对于保证工程质量、降低施工成本、提高施工效率具有重要意义。
本文对工程测量放线施工的重要性进行了阐述，分析了工程测量放线施工的关键技术，以期为工程测量放线施工提供参考。
关键词：工程测量；放线施工；关键技术一、引言工程测量放线施工是工程建设过程中的重要环节，其质量直接关系到工程建设的顺利进行。
工程测量放线施工主要包括地形测量、建筑物放样、道路放样、管道放样等。
本文将对工程测量放线施工的重要性及关键技术进行探讨。
二、工程测量放线施工的重要性1.保证工程质量：工程测量放线施工是工程建设的基础性工作，其精度直接影响到后续施工质量。
通过严格的测量放线，可以确保建筑物、道路、管道等设施的准确位置，降低施工误差，提高工程质量。
2.降低施工成本：工程测量放线施工可以提前发现设计中的问题，避免施工过程中因设计不合理导致的返工，从而降低施工成本。
3.提高施工效率：准确的工程测量放线可以为施工提供可靠的依据，使施工人员能够快速、高效地进行施工，提高施工效率。
4.确保施工安全：工程测量放线施工可以为施工现场提供安全防护措施，降低施工风险，确保施工人员的安全。
三、工程测量放线施工的关键技术1.地形测量技术：地形测量是工程测量放线施工的基础，主要包括水准测量、全站仪测量、GPS测量等。
其中，水准测量用于测量高程，全站仪测量用于测量角度和距离，GPS测量用于测量位置。
2.建筑物放样技术：建筑物放样主要包括平面放样和高程放样。
平面放样可采用全站仪、GPS等测量设备进行，高程放样可采用水准测量进行。
3.道路放样技术：道路放样主要包括路基放样、路面放样。
路基放样可采用全站仪、GPS等测量设备进行，路面放样可采用全站仪、激光测距仪等设备进行。
4.管道放样技术：管道放样主要包括管道中心线放样和管道高程放样。
管道中心线放样可采用全站仪、GPS等测量设备进行，管道高程放样可采用水准测量进行。

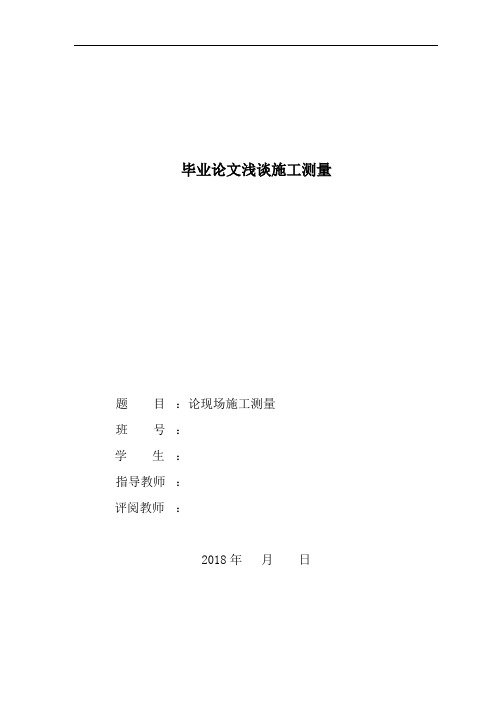

毕业论文浅谈施工测量题目：论现场施工测量班号：学生：指导教师：评阅教师：2018年月日摘要论文题目：论现场施工测量在现实生活工程施工中，测量差不多上必不可少的一项技术性专门高的工作，能够说它是整个施工基础。
每项工程施工在开始到终止都离不开测量工作，测量放线是保证工程质量至关重要的一个重要环节。
测量人员在工作中要万分心细，一个错误的操作可能给工程带来无法腻补的缺失。
遵循先整体、后局部，高精度操纵低精度的原则。
关键词：测量知识、放线、测量工具名目1.施工测量内容 (1)1.1. 测量工具、人员配备 (1)1.2. 作业条件预备 (1)1.2.1. 仪器校核 (1)1.2.2. 查看图纸 (1)1.2.3. 领取施工操纵网成果 (1)1.2.4. 建筑基础粗定位 (2)1.2.5. 加密操纵点 (2)1.3. 建筑物定位 (2)1.4. 基础施工测量 (3)1.4.1. 基坑抄平 (3)1.4.2. 垫层中线投测 (3)1.5. 建筑物轴线及高程测设 (3)1.5.1. 柱子轴线投测。
(3)1.5.2. 主体施工测量。
(3)1.5.3. ±0.00以下标高操纵施工测量 (4)1.5.4. 0.00以下标高的施测 (4)1.6. 施工过程测量操纵 (4)1.6.1. 轴线及标高的测设 (4)1.6.2. 柱子垂直度检测 (4)1.6.3. 柱顶抄平 (5)1.6.4. 建筑物角点垂直度操纵 (5)1.6.5. 楼板标高操纵 (5)2.常用放线技术 (5)2.1. 一样矩形建筑物放线技术 (5)2.2. 弧线或圆心的引用 (6)2.3. 直角（垂线）做法 (6)2.3.1. 勾股定理 (6)2.3.2. 等腰三角形法 (6)2.3.3. 工具法 (7)2.3.4. 全站仪（经纬仪）放线 (7)2.4. 非同一垂直面的定位方法 (7)2.4.1. 引延长线再做垂直线 (7)2.4.2. 分线延长 (7)2.4.3. 经纬仪定位 (7)2.4.4. 借线引线 (7)2.5. 楼梯放线 (8)2.6. 高层传递 (8)3.施测注意问题 (8)3.1. 对测量人员仪器要求 (8)3.2. 基础施工时期 (9)3.2.1. 基础施工前 (9)3.2.2. 施工放线前 (9)3.2.3. 土方开挖及底板基础施工 (10)3.2.4. 基础墙柱钢筋的定位放线 (10)绪言在各种工程建设时，都需要通过勘测、设计、施工这三个时期。
工程测量毕业论文（5篇）工程测量毕业论文篇1x月x号，我们正式开始了为期两周的“工程测量实习”，在此之前，我们在老师的带领下进行了一系列的准备工作。
首先，说明了测量任务和测量的实际好处及重要性，我们跟随老师来到测区地点，依次看了学校的九个控制点，在老师的讲解中我们明白了测区是我们学院校区，虽然测区比较大，基本上是我们整个学校，测绘图也是我们整个学校的平面图。
在这个已经步入冬天的时节，天气虽然不是很好，冷风刺骨，但我们还是安安心心的测量，抓紧时间实习，为了尽快完成任务，我们每一天都在加班的努力，尽管很累，很辛苦，可我们还是克服了种种困难，同时我们也在实习中感觉到了充实。
在此之前，我们在老师的带领下到工地上进行实地勘察，但那毕竟是理论的，实际操作对我们来说还是模糊的，所以，这次实习就是对我们整个学期以来本科目的一次大检验。
我们把这次实习当做我们以后工作的一次磨练，把我们学到的知识与实际联系起来，从实践中发现自己的不足，弥补我们的缺陷。
测量是一项务实求真的工作，半点马虎都不行，我们在测量实习中务必持续数据的原始性，这也是很重要的。
为了确保计算的正确性和有效性，我们得反复校核对各个测点的数据是否正确。
我们在测量中不可避免的犯下一些错误，比如读数不够准确，气泡没居中等等，都会引起一些误差。
因此，我们在测量中内业计算和测量同时进行，这样就能够及时发现错误，及时纠正，同时也避免了很多不必要的麻烦，节省了时间，也提高了工作效率。
测量也是一项精确的工作，透过测量学的学习和实习，在我的脑海中构成了一个基本的测量学的轮廓。
测量学资料主要包括测定和测设两个部分，要完成的任务在宏观上是进行精密控制，从微观方面讲，测量学的任务为按照要求测绘各种比例尺地形图。
为__领域带给定位和定向服务，建立工程控制网，辅助设备安装，检测建筑物变形的任务以及工程竣工服务等。
而这一任务是所有测量学的三个基本元素的测量实现的：角度测量、距离测量、高程测量。
工程测量毕业论文选题以下论文题目均为成品毕业论文，如需购买，请先在论文选题目录中选好您要的题目，每篇论文价格在50-200元，根据字数多少而定。
此外，本团队专注于原创论文写作，提供单独定制服务。
具体价格咨询工程测量实训项目开发与测量技能培养的探讨浅议工程测量解析现代测绘技术在工程测量中的应用工程测量技术的应用探究输电线精密工程测量技术标准的研究与应用工程测量精度的控制与分析加强工程测量工作的有效途径关于提高工程测量质量的探讨测绘技术在现代工程测量中的应用浅析数字化技术在工程测量中的应用工程测量精度控制与分析探讨工程测量误差及控制对策浅析工程测量在城市规划建设中的重要性工程测量质量控制管理技术研究如何利用GPS(RTK)在地质勘查工程测量中代替传统测量工作工程测量中不同坐标系变换与精度分析工程测量误差及控制对策浅谈工程测量过程中精度的影响因素及控制解析工程测量中放样误差现象与规避对策油田工程测量精度及有效测量方法分析GIS技术对工程测量的影响新型测量仪器与技术手段在工程测量中的应用探讨我国工程测量的发展现状与思考关于工程测量中智能控制应用初探工程测量中三维测绘技术的应用现状及发展前景新型测量仪器应用下的工程测量实验改革浅谈工程测量与三维测绘技术的发展浅谈工程测量与三维测绘技术的发展论工程测量在施工质量管理中的重要作用现代工程测量标准化思考信息化测绘时代工程测量的发展探讨工程测量中RTK技术的应用及其中存在的问题工程测量档案的收集与整理分析论工程测量在桥梁施工放样中的应用城市工程测量一体化与综合化浅谈GPS技术在工程测量中的应用论工程测量在项目管理中的重要性数字化测绘技术在工程测量中的应用研究我国工程测量技术发展现状与展望试析工程测量中的数字化技术论工程测量在电力工程设计中的应用数字化技术在工程测量的应用探析高职院校工程测量实验实训条件建设与管理浅谈工程测量信息化和测绘工程质量管理工程测量在路桥工程施工中的应用工程测量在工程建设中的常见问题及应对措施初探工程测量在建筑工程质量管理中的重要性分析浅谈工程测量在工程建设中的重要性地质勘查工程测量中利用GPS(RTK)代替传统测量工作的几点思考基于GIS的城市轨道交通工程测量管理系统的实现研究浅析工程测量中精度控制的技术措施工程测量与现场施工管理的关系加强工程测量新技术应用提高建设工程质量关于加强工程测量质量的探讨铁路工程测量的认识与实践工程测量学科的定义探讨及其现状和发展工程测量在建筑工程质量管理中的重要性分析工程测量发展现状与趋势分析工程测量中GPS技术的应用及精度分析加强工程测量工作的有效途径研究探讨现代工程测量新技术的应用工程测量在实际施工的重要作用新型测量仪器在工程测量中的应用分析工程测量内业管理实践及其技术探析GPS RTK技术在工程测量中的应用探索基于测绘技术在工程测量中的应用浅谈工程测量在工程建设中的常见问题及应对措施在工程测量质量控制中的方法与分析贺州某工程测量中RTK技术应用及精度分析研究工程测量标准体系的构建与发展浅谈城市道路建设工程测量工作工程测量与三维测绘技术的发展解析信息化测绘时代对工程测量发展的影响分析三山岛金矿工程测量中应把握的要点工程测量过程中精度的影响因素及控制测绘新技术在测绘工程测量中应用的探讨工程测量的施工与控制问题探究浅谈工程测量在施工过程中的应用试论测绘新技术在工程测量中的应用职业技能鉴定对非测量专业“工程测量”教学改革的启示工程测量数据共享机制研究工程测量中质量问题及控制方法探讨信息化测绘背景下工程测量的运用与发展探讨浅谈工程测量发展的几个问题数字化测绘技术在工程测量中的应用研究GPS技术在水利工程测量中的运用工程测量中现代测绘技术的应用探析建筑房产工程测量与三维测绘技术分析浅析数字化测图在工程测量中的应用关于加强工程测量质量的探讨GPS在工程测量实践中的问题与体会探讨测量新技术(3S)在工程测量中的运用及展望新形势下工程测量教学改革的若干思考长江中下游重要堤防隐蔽工程建设工程测量土建类工程管理专业工程测量教学探讨测绘技术在工程测量中的应用及改进建议现代测绘技术在工程测量中的应用研究3S技术在工程测量中的应用测绘新技术在工程测量中的应用实践工程测量中新型测量仪器的使用探讨数字化测绘技术在工程测量中的应用研究工程测量中应用GPS RTK技术的作业流程及案例研究福建省工程测量学科发展研究报告测绘新技术在工程测量中的应用与展望工程测量中应用GPS RTK技术的作业流程及案例研究工程测量中应用GPS RTK技术的作业流程及案例研究工程测量中应用GPS RTK技术的作业流程及案例研究测绘新技术在工程测量中的应用分析试论工程测量方面的问题工程测量中大比例尺地形图的运用体会探讨试析三维GIS技术及其在工程测量中的应用现代信息测绘新技术在工程测量中的应用改造分析工程测量中大比例尺地形图的运用探讨GPS测绘新技术在工程测量上的应用工程测量在水利工程质量中的重要性探讨利用校园人工湖进行工程测量实践教学的探索谈工程测量在基本建设中的重要性浅谈工程测量中的新技术应用工程测量在工程建设中的重要性信息化测绘时代工程测量发展思考浅析建设工程测量的施工控制浅析工程测量在施工质量管理中的作用测绘新技术在工程测量中的应用研究当前工程测量中GPS技术的精度控制分析试论工程测量中精度控制的技术措施论城市道路工程测量的质量控制论测绘技术在工程测量中的应用工程测量实践教学的改革与实践从教材建设谈“3S”技术在《工程测量》中的应用高职院校工程测量实验实训条件建设与管理分析数字化测绘技术在工程测量中的应用基于工程测量在建筑施工中的应用分析高职院校工程测量实践教学研究数字技术在工程测量中的应用工程测量课程实践教学改革如何从测量监理和先进技术两方面加强工程测量质量浅议现代GIS技术及其在工程测量中的应用GPS在工程测量中的应用分析高职高专非测量专业《工程测量》课程教学改革探索AutoCAD免棱镜全站仪技术在工程测量中的应用基于莱阳市工程测量实践的GPS RTK测量技术研究我国工程测量技术发展现状与应用工程测量项目式教学改革研究非测绘专业“工程测量”课程有效教学方法的实施工程测量中测绘新技术的应用分析浅谈工程测量的发展与应用工程测量中GPS的优化及其应用探索新时期下工程测量教学与生产实践对接的思路研究GPS技术在工程测量中的有效应用高职非测量专业工程测量课程教学改革探讨工程测量实训项目开发与测量技能培养的探讨浅议工程测量解析现代测绘技术在工程测量中的应用工程测量技术的应用探究输电线精密工程测量技术标准的研究与应用工程测量精度的控制与分析加强工程测量工作的有效途径关于提高工程测量质量的探讨测绘技术在现代工程测量中的应用浅析数字化技术在工程测量中的应用工程测量精度控制与分析探讨工程测量误差及控制对策浅析工程测量在城市规划建设中的重要性工程测量质量控制管理技术研究如何利用GPS(RTK)在地质勘查工程测量中代替传统测量工作高斯正形投影平面直角坐标系在工程测量中的应用浅析工程测量在工程建设中的重要性浅谈测绘新技术在工程测量中的应用工程测量中的测绘新技术研究工程测量在地球物理探矿中准确性的方法研究工程测量与测绘的发展研究工程测量实习教学中出现的问题浅析新时期测绘技术在工程测量中的应用提高工程测量水平的有效措施浅谈工程测量的方法及其未来发展分析RTK测量技术在工程测量中的应用思路研究深度探讨RTK在工程测量中的应用RTK工程测量应用研究先进技术在工程测量中的应用及任务工程测量的发展与需求面向21世纪工程测量的发展趋势与对策工程测量新观念及其若干发展工程测量中精度控制的技术措施分析浅析工程测量在建筑施工中的运用数字化测绘技术在水利工程测量中的应用研究工程测量体系中数字化测绘技术模式的应用浅析测绘新技术在工程测量中的应用工程测量中动态应用GPS技术的思路研究工程测量理论方法初探试论现代测绘技术在工程测量中的应用工程测量中GIS技术和数字化测绘技术的使用探讨福建工程学院工程测量实验教学改革与探讨测绘技术在工程测量中的应用浅析GPS测量技术及其在工程测量中的应用论工程测量在电力工程设计中的应用新测绘技术在工程测量中的应用工程测量中测量仪器的使用讨论GPS在工程测量中的精度分析工程测量的理论方法及其发展趋势深度探讨GPS RTK在工程测量中的应用工程测量在信息化测绘战略跨越中的拓展工程测量新技术的应用浅谈工程测量理论方法浅谈工程测量理论方法RTK技术在工程测量中的应用探析注重能力培养的工程测量实践教学探索关于测绘技术在工程测量中具体应用的分析GPS测量技术及其在工程测量中的应用CORS在电力设计工程测量中的应用数字测绘技术在工程测量中应用探讨在工程测量中测绘新技术的运用信息化技术对工程测量的帮助分析浅析测绘新技术在工程测量中的应用工程测量中GPS的有效应用关于GPS RTK技术在地质工程测量中的应用分析基于HNGICS技术的地质工程测量应用研究RTK技术在亭子口水利枢纽工程测量中的应用研究应用GPS RTK技术的某水利工程测量方法研究基于MicroStation的工程测量系统开发基于RTK技术的电力线路工程测量研究基于测量不确定度的工程测量结果的有效处理浅谈工程测量在地球物理探矿中准确性现阶段数字化测绘技术在工程测量中的应用数字化测绘在工程测量中的应用《工程测量》课程信息化教学实践研究GPS在工程测量中的应用工程测量中测绘新技术应用工程测量的发展趋势及注意问题探析浅谈GPS RTK技术在工程测量中的应用浅谈工程测量过程中精度的影响因素及控制测绘新技术在工程测量中的应用现代信息测绘新技术在工程测量中的应用改造分析工程测量在桥梁施工放样中的应用现代工程测量新技术的应用探讨现代水运工程测量新技术的应用解析信息化技术对工程测量的帮助工程测量项目式教学改革研究浅谈工程测量在建筑工程中的应用及质量监控浅谈工程测量技术的现状及发展趋势关于工程测量新技术及其运用要点分析工程测量在建筑施工中存在的问题及建议测绘新技术在工程测量中的应用发展几类数学平均值在工程测量问题中的应用浅析GPS技术在工程测量中的应用GPS在工程测量中的几点体会实现克拉玛依油田工程测量全数字化的几点建议关于提高工程测量课程教学质量的探讨加强工程测量内部质量管理的实践基于能力本位的《工程测量》课程改革与实践工程测量极坐标法定位的误差分析现代工程测量的发展与应用研究——“精密工程测量与测量机器人”实验室简介及其研究成果述评工程测量课程教学改革的实践与思考新形势下的工程测量教学分析与研究基于工程测量中GIS技术的应用分析浅谈工程测量的发展现状与趋势论中高职工程测量课程教学改革的区别工程测量新技术、新方法在水利施工中的应用简析工程测量的分类及常用方法浅谈GPS在工程测量中的应用工程测量在输配电施工中的应用校内工程测量实习实训基地建设的探讨——以福建水利电力职业技术学院为例高职教育道路工程测量教学改革的几点思考工程测量的特点及各阶段的内容与方法工程测量中多种测量手段综合技术研究浅谈地理信息系统(GIS)技术在工程测量中的应用工程测量常用方法分析网络RTK技术在山区工程测量中的应用关于工程测量的发展分析浅谈现代测绘技术在工程测量中的应用与改进措施GPS在工程测量中应用的研究浅议工程测量中应用全站仪降低测量误差工程测量新技术在地铁施工中的运用工程测量新技术在地铁施工中的运用工程测量中异常数据的剔除浅谈网络RTK技术在山区工程测量中的应用浅谈工程测量实践教学改革Excel在工程测量教学中的应用浅析工程测量中的地理信息系统(GIS)技术工程测量误差产生原因及控制措施工程测量技术的发展现状分析及趋势探讨GPS在工程测量中的应用与发展前景浅谈S34O省道江阴澄鹿立交桥梁工程测量控制的体会工程测量中质量问题及控制方法探讨工程测量中质量问题及控制方法探讨浅谈工程测量技术在建筑工程中的运用城市工程测量的技术发展初探数字技术在工程测量中的应用探讨测绘新技术在工程测量中的应用道路工程测量中的曲线问题探究《工程测量》课程教学改革探索试述数字化技术在工程测量中的应用三本学校工程测量教学改革初探全球定位系统在工程测量中的应用研究基于实时动态技术的线路工程测量研究基于GPS RTK技术的线路工程测量研究工程测量发展的现状和展望深度探讨基于RTK技术的工程测量方法论工程测量对施工质量的影响GPS测量技术及其在工程测量中的应用中国工程测量技术的发展与展望基于数字地图的工程测量系统框架探讨着重实践能力培养的工程测量教学研究与改革工程测量在施工质量管理中的重要性关于信息化测绘时代工程测量发展的思考基于工程测量在路桥工程放样施工中的研究大连某林场道路工程测量方法及流程研究试论工程测量技术在水利工程施工中的重要性工程测量实训基地建设问题研究与探讨——以铜仁职业技术学院为例GPS技术在工程测量中的有效应用浅析工程测量在工程建设中的重要性测绘新技术在工程测量中的应用与展望试论工程测量中GPS RTK技术的应用浅谈工程测量中现代测绘技术的应用增城某道路工程测量中CORS技术应用研究工程测量中的数字化技术探析工程测量中AutoCAD、Excel与CASIO程序的结合应用RTK技术在西安某城镇工程测量中的应用思路研究工程测量课程内容改革和优化的分析与探讨工程测量领域中的实用技术探讨探讨当前工程测量中存在的问题及解决对策工程测量实践课程教学改革研究基于水电枢纽工程案例的RTK工程测量技术研究工程测量及其在煤矿中的应用关于普通高校“工程测量”基础课程教学的思考工程测量课程教学中的应用与改革阐述测绘新技术的工程测量及GPS技术应用GPS在工程测量中的应用探究《工程测量》教学改革探索浅论测绘新技术在工程测量中的应用对工程测量与三维测绘技术发展的探究谈GPS在现代工程测量中的应用《工程测量》的教学问题及其教改探讨全球定位系统(简称GPS)在电力工程测量中的应用深度探讨工程测量中的新技术方法河道工程测量中“3S”技术的应用研究动态GPS技术在工程测量中的应用研究工程测量自主式弹性学习模式探讨工程测量理论方法的再认识工程测量自主式学习应用研究手机在工程测量计算中的应用工程测量实验质量的模糊评价专科层次工程测量教学改革研究与实践工程测量技术研究GPS技术在工程测量中的应用研究浅议工程测量在工程建设中的应用建筑施工中工程测量的应用试议测绘技术在工程测量中的应用工程测量技术专业人才培养探讨工程测量课程教学改革与测量员职业资格考核标准的对接浅谈工程测量在建筑施工中的应用GPS测量技术及其在工程测量中的应用GPS RTK在工程测量中的应用应用GPS RTK的地质工程测量技术研究GPS技术及其在工程测量中的应用研究基于实时动态技术的城市工程测量研究基于GPS RTK技术的城市工程测量应用研究GPS RTK技术的城市工程测量应用研究GPS技术在工程测量中的应用前景探讨浅谈GPS RTK技术在工程测量中的应用工程测量新技术、新方法在地铁施工中的应用分析工程测量在城市规划建设中的重要性水电工程测量中RTK技术应用研究工程测量在施工质量管理中的重要性数字化测绘技术在工程测量中的应用浅析探讨工程测量在水利工程质量中的重要性探讨在工程测量中新技术的应用工程测量在施工质量管理中的重要作用连续运行基准站技术在大连工程测量中的应用研究GPS技术在工程测量中的应用研究GPS在房屋建筑工程测量中的应用与监理工程测量教学内容改革初探GPS在房屋建筑工程测量中的应用浅析全球定位系统及其在工程测量中的应用工程测量中应注意的事项浅谈测绘技术在工程测量中的应用探析RTK在道路工程测量中的应用浅谈工程测量技术在建筑工程中的运用GPS在工程测量中的精度分析基于CORS的道路工程测量技术探讨工程测量中的信息化测绘技术分析工程测量课程教学改革研究工程测量中GPS控制测量平面与高程精度分析RTK技术在铁路工程测量中的应用GPS技术在黄河下游防洪工程测量中的应用GPS RTK在土地整治工程测量中的应用研究RTK在城市工程测量中的应用研究工程测量在建筑施工中的应用工程测量中GPS控制测量平面与高程精度分析应用型本科院校土木类专业工程测量课程教学改革研究GPS在工程测量中的应用研究GPS在工程测量中的应用与发展刍议工程管理专业土建类工程测量工程测量中关于GPS技术的应用浅论GPS在工程测量中的应用浅谈地铁明挖车站工程测量方案设计PBL教学模式在工程测量理实一体化教学中的应用探索浅析工程测量的发展与变革GPS在工程测量实践中的应用及存在的问题城市工程测量一体化与综合化工程测量技术发展与应用研究工程测量教学改革初探工程测量在白鹤滩水电站洞室群中的应用高职类工程测量技术专业人才职业素养培养途径海底管道联锁软体排铺设工程测量现代工程测量技术的应用方向解析浅析新测绘技术在工程测量中的应用浅议工程测量关于风电场工程测量技术规程的几点意见《工程测量》课程的教学内容与方法的改革方案分析测绘新技术在测绘工程测量中的应用浅谈工程测量在施工质量管理中的重要性连云港港疏港航道整治工程测量控制体系的设计与运用工程测量实践教学改革探索探讨GPS-RTK在工程测量中的应用桥梁工程测量技术现状及其发展方向——以杭州湾跨海大桥为例工程测量业务管理系统研究论摄影测量与工程测量的结合——摄影全站仪+数码摄影机工程测量作业中数字化测绘技术的应用手持无线测量仪在移动通信工程测量中的应用基于CORS的城市道路工程测量技术研究贵阳城市道路工程测量中CORS技术应用研究实际生产应用导向下的工程测量课程教学改革的探索研究论测绘新技术在工程测量中的应用与实践测绘新技术在工程测量中的应用工程测量技术发展的思考与探索浅谈工程测量在建筑施工中的应用工程测量精度的控制与分析数字化测绘技术在工程测量中的应用浅析浅谈水利水电工程测量技术的现状与发展甘肃省肃北县红山铁矿五矿区北矿带工程测量实践工程测量工作在城市道路建设中的应用现代测绘技术在工程测量中的应用及改进建议高等职业院校工程测量专业学生的能力培养工程测量课程实践教学改革探讨实时全球定位系统在工程测量中的应用全站仪对边测量功能在工程测量中的应用工程测量在地铁监理中的任务和基本方法浅谈非测绘专业《工程测量》课程教学工程测量课程校内实训基地的建设高速铁路工程测量教学模式的研究与实践中职土木工程测量教学的创新路径探析现代工程测量中测绘技术的应用研究崇礼县万龙滑雪场扩建工程测量测绘技术在现代工程测量中的应用对当前信息化测绘时代工程测量发展的几点建议土木工程专业《工程测量》课程教学改革探索浅析工程测量中的数字化技术GPS RTK技术在工程测量中的应用浅析交通运输类专业工程测量项目课程改革研究阐述工程测量中的现代测绘技术(浙江省)GPS-RTK在工程测量中应用及其技术特点对于新技术在民用建筑钢结构工程测量中应用的探讨基于CDIO理念的工程测量课程教学模式研究。
工程测量毕业论文文档工程测量毕业论文文档（1200字）摘要：本文探讨了工程测量在建筑工程中的重要性和应用。
工程测量是建筑工程不可或缺的环节，它的主要作用是确保建筑项目的准确性和精确度。
本文着重介绍了工程测量的基本原理、常用仪器设备和技术方法，并结合真实案例分析了工程测量在建筑工程中的应用实践。
本文旨在通过对工程测量的研究，提高建筑工程的质量和效率。
关键词：工程测量，建筑工程，准确性，精确度，仪器设备1. 引言工程测量是建筑工程中必不可少的环节。
它涉及到建筑项目的尺寸、形状、位置等各个方面的测量，以确保建筑工程的准确性和精确度。
在建筑工程中，工程测量的作用非常重要，它不仅能够提高建筑工程的质量，还可以节省成本和时间。
本文旨在探讨工程测量的基本原理、常用仪器设备和技术方法，并结合实际应用案例进行分析。
2. 工程测量的基本原理工程测量的基本原理包括测量原理、控制原理和误差原理。
测量原理是指测量过程中所采用的方法和技术，它包括直接测量和间接测量两种方法。
控制原理是指如何通过控制测量条件和环境，确保测量结果的准确性和精确度。
误差原理是指测量中可能存在的误差，包括系统误差、随机误差和人为误差等。
3. 常用的仪器设备工程测量中常用的仪器设备包括全站仪、电子经纬仪、水准仪、测距仪等。
全站仪是一种先进的测量仪器，它可以实现高精度的角度和距离测量。
电子经纬仪可以用于水平角和垂直角的测量。
水准仪可以用于测量地面的高程。
测距仪可以用于测量距离和高度。
4. 技术方法工程测量中常用的技术方法包括三角测量、三边测量、平面坐标法、测绘法等。
三角测量是一种基于三角形的测量方法，它可以用来测量不可直接测量的距离和位置。
三边测量是一种基于三边形的测量方法，它可以用来测量直角三角形的边长和角度。
平面坐标法是一种基于坐标的测量方法，它可以用来确定物体在平面上的位置和形状。
测绘法是一种基于测量和绘图的方法，它可以用来制作地图和平面图。
5. 工程测量在建筑工程中的应用实践工程测量在建筑工程中有着广泛的应用。
摘要：随着城市化进程的加快，道路工程的建设规模和难度日益增加，施工测量作为道路工程的重要组成部分，对工程质量和进度有着至关重要的影响。
本文针对道路工程施工测量的关键问题进行了研究，分析了现有测量技术及其优缺点，并提出了相应的改进措施。
一、引言道路工程施工测量是确保工程顺利进行、保证工程质量的关键环节。
施工测量工作涉及平面控制测量、高程控制测量、中线测量、纵、横断面图测绘等多个方面，其准确性直接关系到道路工程的整体质量。
因此，对道路工程施工测量关键技术的研究具有重要的理论意义和实际应用价值。
二、道路工程施工测量关键技术1. 平面控制测量平面控制测量是道路工程施工测量的基础工作，其目的是确定道路工程平面位置的准确性和一致性。
目前，常用的平面控制测量方法有全站仪测量、GPS测量等。
全站仪测量具有操作简便、精度较高、数据传输速度快等优点；GPS测量具有覆盖范围广、定位精度高、实时性强等特点。
在实际应用中，应根据工程特点和环境条件选择合适的测量方法。
2. 高程控制测量高程控制测量是道路工程施工测量的另一项基础工作，其目的是确保道路工程高程的准确性和一致性。
常用的高程控制测量方法有水准测量、三角高程测量等。
水准测量具有精度高、适用范围广、操作简便等优点；三角高程测量具有精度较高、适用范围较广、对地形要求较低等优点。
在实际应用中，应根据工程特点和地形条件选择合适的测量方法。
3. 中线测量中线测量是道路工程施工测量的核心工作，其目的是确保道路工程中线位置的准确性和一致性。
中线测量方法主要包括全站仪测量、GPS测量等。
全站仪测量具有操作简便、精度较高、数据传输速度快等优点；GPS测量具有覆盖范围广、定位精度高、实时性强等特点。
在实际应用中，应根据工程特点和地形条件选择合适的测量方法。
4. 纵、横断面图测绘纵、横断面图测绘是道路工程施工测量的一项重要工作，其目的是了解道路工程沿线的地形、地貌、地质等状况，为工程设计提供依据。
河北能源职业技术学院毕业设计1：500数字化地形图测绘毕业设计指导老师：刘建平职称：专业：09工程测量技术系（部）：矿建系2011 年11 月10 日目录第一章绪论………………………………………………………第二章已有资料利用分析………………………………………1.测区概况………………………………………………2.作业依据和已有测绘资料……………………………第三章平面及高程控制设计……………………………………1.平面坐标及高程系统的选择…………………………2.主要精度指标…………………………………………3.平面控制测量…………………………………………4.高程控制测量…………………………………………第四章导线测量……………………………………………………1.导线测量的主要技术要求………………………………2.导线网的设计,选点与埋石………………………………3.水平角观测………………………………………………4.距离测量…………………………………………………5.选用全站仪作导线平差步骤……………………………第五章碎部点野外数据采集………………………………………1.全站仪测图方法和技术要求……………………………2.全站仪碎部点采集………………………………………3.解析碎部点测量…………………………………………4.碎部点采集的特殊情况…………………………………5.绘制测站草图及展点……………………………………第六章内业数字化成图……………………………………………1.数据传输及展点…………………………………………2.数字化成图作业步骤……………………………………3.各类地物绘制要求………………………………………4.地形图的修测与编绘……………………………………5.地形图的编绘……………………………………………第七章结束语………………………………………………………摘要本设计主题为：数字测图是实施，结合实际主要从图根控制网的设计布设、实测和利用全站仪对碎步点进行的采集方法以及碎步数据的处理三方面做了探讨;也非常详细的阐述了全站仪在数字化测图中运用，以及大比例尺测图的方案；最终使用全站仪测出符合唐山市规划局要求的大比例尺要求的大比例尺数字地形图，数字化测图以其成图精度高，成图周期短，即用即测，快速建立城市大比例尺基础地理信息数据库定特点，已被一些城市建设规划管理的领导所青睐和引用。
毕业设计论文施工测量摘要在工作项目中，工程测量是一项极其重要的基础性工作。
测量施工的任何一次失误，都可能导致工程施工出现较大偏差，从而引起工程局部返工甚至报废，并延误工期，给工程带来巨大损失。
因此，在施工过程中，如何控制好工程测量的施工质量，是一项非常值得研究的管理课题。
目录摘要 (1)1．工程概况 (4)1.1总体简介 (4)1.2建筑设计概况 (4)1.3结构设计概况 (6)2．测量工作的总体原则 (6)2．1测量放线工作的基本准则 (7)2．2编制测量记录的基本准则 (7)2．3测量计算工作的基本准则 (7)2．4施工测量验线工作的基本准则 (7)3．测量准备 (8)4．场区控制网的测设 (9)4．1场区平面控制网的测设 (9)4．2场区高程控制网的测设 (9)5．建筑物的定位放线 (10)6．±0.000m以下的施工测量 (10)7．±0.000m以上的施工测量 (12)8、复核、验线 (13)9．测量人员现场安全管理措施 (14)参考文献 (15)致谢 (16)1．工程概况1.1总体简介表11.2建筑设计概况表20.000绝对标高1.3结构设计概况表32．测量工作的总体原则坚持遵守先整体后局部、高精度控制低精度的原则（即先测设场地整体的平面和标高控制网，再以控制网为依据进行局部建筑物的定位、放线和抄平），实地测设工作要坚持科学、简捷，精度要合理、相称的工作原则。
坚持计算工作和测量作业步步有校核的工作方法，随时消除误差，避免误差积累。
所有结构控制线必须清楚明确，并从有利于施工出发，努力与其他施工单位协调配合，认真积累原始资料，做好观测记录，及时总结经验教训，不断提高测设水平。
2．1测量放线工作的基本准则2．1．1测量人员认真学习和贯彻执行国家有关测量的法令与规范，明确树立为工程服务，对按图施工与工程进度负责的工作目的。
2．1．2必须严格审核测量起始依据（设计图纸、文件、测量起始点位、数据等）的正确性，坚持测量作业与计算工作步步有校核的工作方法。
2．1．3坚持测法科学、简捷，精度合理、相称的工作原则，仪器选择适当，使用精心，在满足工程需要的前提下，力争做到省工、省时、省费用。
2．1．4定位放线工作必须执行自检、互检合格后，经由有关主管部门验线的工作制度，执行安全、保密等有关规定，用好、管好设计图纸与有关资料。
实测时应当场做好原始记录，测后应及时保护好桩位。
2．2编制测量记录的基本准则2．2．1编制测量记录的基本要求是：原始真实、数字正确、内容完整、字体工整。
2．2．2记录应填在规定的表格上，先将表头所列各项内容填好，熟悉表中所载各项内容和相应的填写位置。
2．2．3记录应当场及时填写清楚，保持记录的原始性，不允许先写在草稿纸上后转抄，以免转抄错误。
2．3测量计算工作的基本准则2．3．1测量计算工作的基本要求是：依据正确、方法科学、计算有序、步步校核、结果可靠。
2．3．2常用方法：复算校核、总和校核、几何条件校核、变换计算方法校核。
2．4施工测量验线工作的基本准则2．4．1依据原始、正确、有效，设计图纸、变更洽商和起测点位（如红线桩、水准点）及其已知数据（如坐标、标高）应有原始资料作为测量放线的基本依据。
2．4．2测量设备、仪器应按计量法有关规定进行检定。
2．4．3验线的精度应符合规范要求。
独立验线应尽量与放线工作不相关，主要包括：观测人员、所用仪器、所用测法和观测线路等。
2．4．4验线的关键环节（最弱点位）：原始桩位与定位条件；主轴线与其控制桩（引桩）；标高点和±0.000标高线；电梯井和建筑物结构大角垂直度等。
2．4．5误差处理：验线成果与原放线成果之间的误差，若小于1/2限差者，可对放线工作评为优良；两者之差略小于或等于限差者，可对放线工作评为合格。
两者之差超过限差者，原则上不予验收，尤其是要害部位；若是次要部位，可令其局部返工。
3．测量准备3．1测量依据：3．1．1《工程测量规范》（GB50026-93）3．1．2《北京道济测绘有限公司提供的场地定位平面图及高程测量成果》3．1．3 工程施工图纸。
3．1．4《建筑施工测量规程》DB11/T446-20073．2人员组织：3．2．1测量主管：负责工作安排及制定测量方案；3．2．2施测人员：负责操作仪器及采集数据；3．2．4资料员：负责测量资料的整理及报验。
3．3仪器配置计划：表43．4所有测量人员必须持证上岗，并设测量主管一名。
测量人员要终于职守，严格执行有关规范、规程。
3．5经纬仪测角，设角，排直线。
为消除2C差值影响，必须采用正倒镜法观测并取中。
3．6水准仪引点测量，前后视距力争相等（消除I角差值的影响）。
3．7测量结束后，应自检、互检，再交有关部门验线，经有关部门人员验线签字后再进行下道工序施工。
3．8按公司有关规定和监理工程师的要求填写、上报测量资料。
3．9使用的仪器、钢尺必须具有鉴定部门出具的鉴定合格证书，并且保证在合格证书的有效时间范围内使用，到规定时间必须对使用的仪器到鉴定部门再次进行鉴定。
4．场区控制网的测设4．1场区平面控制网的测设4．1．1场区平面控制网的布设原则平面控制应整体考虑，遵循先整体，后局部，高精度控制低精度的原则；根据设计总平面图及现场施工平面布置图布设平面控制网；选点应选定在通视条件良好、安全、易保护的地方；桩位网要进行保护，并用红油漆做好测量标记。
4．1．2场区平面控制网的布设平面控制网的布设：依据测绘院提供的控制桩，在建筑物的周围布设一个矩形控制网。
以控制网为基础，采用极坐标或直角坐标的方法，定出建筑物的主轴线的控制桩，经角度、距离校测符合点位限差要求后，作为建筑物的轴线控制网。
根据测绘院提供的控制桩放测出楼座的控制桩，闭合校核后，再将其加密成轴线控制网。
轴线控制网的精度等级根据要求，控制网的技术指标必须符合下面规定：4．2场区高程控制网的测设4．2．1布网原则在整个场地内主体结构附近设2～3个高程点,邻点间距30m左右,构成高程闭合控制网。
4．2．2精度要求闭合差±5mm√N（N为测站数）4．2．3观测方法依据测绘院提供的水准点,用高差法将高程引测至场内,联测主体高程控制点或±0.000水平线后,符合到另一指定的水准点,当精度合格后,按测站数正比例分配闭合差。
4．2．4测设±0.000m高程用视线高法做出10#楼±0.000m高程为42.550米。
用同样方法做出11#楼的±0.000m高程为42.100米，14#楼±0.000m高程为42.200米 ;2号地下车库±0.000m高程为42.100米。
用红油漆标在三个楼附近的墙壁上。
5．建筑物的定位放线定位的基本原则依据测绘院提供的控制桩为依据，并以较长的已知边测设较短边，坚持以精定粗、以长定短、以大定小的基本原则。
计算并绘制建筑物四周主轴线交点图检核定位桩是否有松动或碰动，测设建筑物几个大角外做“#”字控制点：K1、K2、K3……K8，根据基础图及施工方案测设基础开挖线。
6．±0.000m以下的施工测量地下结构施工平面采用外控法，进场并办理控制桩移交手续，首先对场区内平面控制点进行校核，经校核无误后，依据施工图纸进行所给外皮角点的延长投测，并将控制桩向外延长10m左右，在其延长线上适当位置设立控制桩（控制桩不宜离建筑物太近，以防基坑位移造成控制桩位置偏差），作为基坑开挖及地下室施工阶段平面放线依据。
6．1轴线控制桩的校核校测轴线控制桩位置是否正确，有无碰动；在建筑物基础施工过程中，对轴线控制桩每月复测一次，以防止桩位位移而影响到正常施工及工程施测精度要求。
6．2轴线投测法±0.000m以下的基础施工一般采用经纬仪方向线交会法来投测轴线，引测时可直接将两台经纬仪分别架于基槽边的控制桩上，引测点误差不可超过3mm，轴线间误差不应超过2mm。
根据场区平面轴线控制桩和基础开挖平面图测放出基槽开挖上口线及下口线，并用白灰撒出。
当基槽开挖到接近槽底设计标高时，用经纬仪分别投测出基槽边线和CFG 桩的控制轴线。
待防水保护层打灰后，根据基槽边上的轴线控制桩，将经纬仪架设在控制桩位上，将轴线投测到施工平面层上，投测出纵横的“#”字轴线。
测设其他的设计轴线及细部轴线。
根据基础图以各轴线为准，用墨线弹出基础施工所需的边界线、墙宽线、柱位线、基坑线及相应的50CM控制线作为支摸板的依据。
一层平面或每一段轴线测设完毕后，经自检、互检合格后，填写楼层测量记录请监理验线。
6．3放线的允许误差表56．4±0.000m以下结构施工中的高程传递6．4．1基坑底标高汇总6．4．2高程控制点的联测在向基坑内引测标高时，首先联测高程控制点，以判断场地内水准点是否碰动，经联测后确认无误后，方可向基坑内引测所需的标高；6．4．3±0.000m以下标高的施测传递位置：选择高程竖向传递的位置，应满足上下贯通的条件，在同一平面引测的高程至少要有三处向下传递，以便于施工层校核使用；根据基坑情况，设置在较稳定的部位，用视线高法将高程基准点标在塔吊的立面位置。
在平面上用红油漆做三角标记，并标明绝对标高和相对标高，便于在施工中使用。
6．5地下部分放线及验线工作的协调6．5．1基槽放线与验线项目部测量员根据工程技术人员的书面技术交底，由工程测量定位桩测放出基槽上口开挖线。
开挖过程中，测量员根据书面技术交底对高程、坡度、基槽下口线、人工清底厚度、槽底工作面宽度等进行实时监控。
基槽摞底后，测量员根据定位桩向基底投测轴线控制桩，即将建筑物平面位置测放至基槽；同时，将地面水准高程引测至基槽内。
经项目部技术、测量、质量、工长四方自检合格后，填写《基槽验线记录》，相关人员签字后，报请监理验线。
基槽验线的主要内容：工作面预留宽度尺寸；基槽边坡坡度；集水坑、电梯井坑等几何尺寸、相对位置；基槽内各部位平面高程。
6．5．2基础放线与验线校核轴线控制桩位置是否正确，有无碰动。
在控制桩上用经纬仪投点法向垫层上投测建筑物主轴线或主轴控制线。
落在垫层上的主轴线或主轴控制线经闭合校测合格后，测设细部轴线。
根据基础施工图以各轴线为准，测设出施工用各种位置线（梁、柱、门窗洞口、电梯井、集水坑、设备基础等）。
经自检、互检合格后，填写测量资料请监理部门验线。
7．±0.000m以上的施工测量±0.000m以上楼层平面控制采用内控法：采用激光铅垂仪从预留孔洞把主轴线的控制线投测至施工层上，然后由主轴线的控制线控制各轴线，再由主轴线放出其他细部线。
7．1平面控制网的布设内控点的布设：根据楼层施工中作业流水段的划分，进行内控点的布设。
预埋铁件内控点的布设：将预埋铁件埋设完毕后，由项目部测量员将外控点投测到预埋铁件上形成内控点网，经校核无误后，在每块埋件上镶上一个Φ2的铜芯，铜芯即为各个控制点的平面位置。
