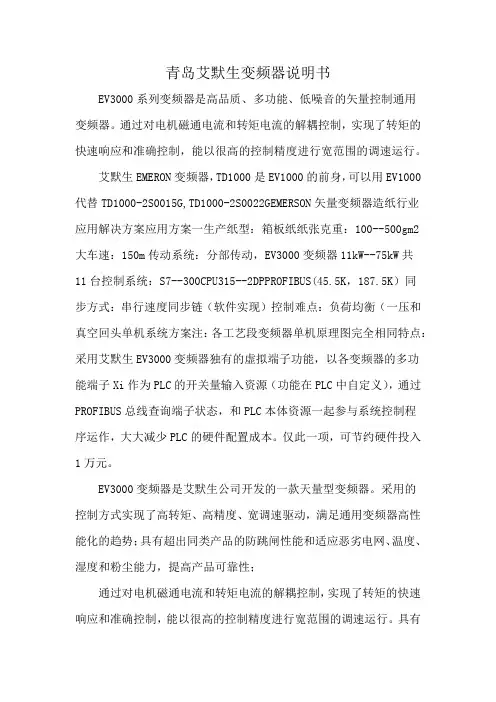

青岛艾默生变频器说明书EV3000系列变频器是高品质、多功能、低噪音的矢量控制通用变频器。
通过对电机磁通电流和转矩电流的解耦控制，实现了转矩的快速响应和准确控制，能以很高的控制精度进行宽范围的调速运行。
艾默生EMERON变频器，TD1000是EV1000的前身，可以用EV1000代替TD1000-2S0015G,TD1000-2S0022GEMERSON矢量变频器造纸行业应用解决方案应用方案一生产纸型：箱板纸纸张克重：100--500gm2大车速：150m传动系统：分部传动，EV3000变频器11kW--75kW共11台控制系统：S7--300CPU315--2DPPROFIBUS(45.5K，187.5K）同步方式：串行速度同步链（软件实现）控制难点：负荷均衡（一压和真空回头单机系统方案注：各工艺段变频器单机原理图完全相同特点：采用艾默生EV3000变频器独有的虚拟端子功能，以各变频器的多功能端子Xi作为PLC的开关量输入资源（功能在PLC中自定义），通过PROFIBUS总线查询端子状态，和PLC本体资源一起参与系统控制程序运作，大大减少PLC的硬件配置成本。
仅此一项，可节约硬件投入1万元。
EV3000变频器是艾默生公司开发的一款天量型变频器。
采用的控制方式实现了高转矩、高精度、宽调速驱动，满足通用变频器高性能化的趋势；具有超出同类产品的防跳闸性能和适应恶劣电网、温度、湿度和粉尘能力，提高产品可靠性；通过对电机磁通电流和转矩电流的解耦控制，实现了转矩的快速响应和准确控制，能以很高的控制精度进行宽范围的调速运行。
具有电机参数自动调谐、零伺服控制、速度控制和转矩控制在线切换、转速跟踪、内置PLC、内置PID控制器、编码器和给定及反馈信号断线检测切换、掉载保护、故障信号追忆、故障自动重启、内置制动单元、内置PG接口、28种故障监控和多达十种的。
艾默生变频器说明书下载速度设定方式，能满足各类负荷对传动控制的需求。
EV3000高性能矢量控制变频器用户手册资料版本V1.1归档时间2008-05-14BOM 编码 31011427艾默生网络能源有限公司为客户提供全方位的技术支持，用户可与就近的艾默生网络能源有限公司办事处或客户服务中心联系，也可直接与公司总部联系。
艾默生网络能源有限公司版权所有，保留一切权利。
内容如有改动，恕不另行通知。
艾默生网络能源有限公司地址：深圳市南山区科技工业园科发路一号邮编：518057公司网址：客户服务热线：400-887-6510客户服务投诉热线：0755-********E-mail：info@目录第一章序言 (1)1.1 开箱检查注意事项 (1)1.2 变频器型号说明 (1)1.3 变频器的铭牌 (1)1.4 变频器各部件名称说明 (1)1.5 安全注意事项 (2)1.5.1 安装 (2)1.5.2 配线 (2)1.5.3 维护 (2)1.6 使用注意事项 (2)1.6.1 电动机及机械负载运行注意事项..21.6.2 变频器使用注意事项 (3)1.7 报废时注意事项 (3)第二章系列型号与规格 (4)2.1 变频器系列型号 (4)2.2 产品技术指标及规格 (4)2.3变频器系列尺寸 (5)2.3.1 外形尺寸 (5)2.3.2机型参数表 (6)2.3.2 操作面板尺寸 (8)第三章变频器的安装及配线 (9)3.1 变频器的安装 (9)3.2 键盘操作面板的拆卸和安装 (9)3.2.1 操作面板的拆卸 (9)3.2.2 操作面板的安装 (9)3.3 盖板的拆卸和安装 (9)3.3.1 塑胶盖板的拆卸和安装 (10)3.3.2 钣金盖板的拆卸和安装 (10)3.4 变频器的配线 (10)3.4.1 选配件与变频器的的连接 (11)3.4.2 基本运行配线连接 (12)3.4.3 主回路输入输出和接地端子连接153.4.4 控制板和接口板的端子连接 (16)第四章变频器的操作及简单运转 (22)4.1 名词解释 (22)4.1.1 控制方式 (22)4.1.2 频率设定方式 (22)4.1.3 运行命令控制方式 (22)4.1.4 变频器的工作状态 (22)4.2 操作面板及其操作方法 (22)4.2.1 操作面板说明 (23)4.2.2 操作面板操作方法 (25)4.3 简单运转 (29)4.3.1 使用操作流程 (29)4.3.2 基本操作举例 (30)第五章功能参数表 (33)5.1 功能表说明 (33)5.2 功能表 (33)5.2.1 F0基本功能 (33)5.2.2 F1电机参数 (34)5.2.3 F2辅助参数 (34)5.2.4 F3矢量控制 (36)5.2.5 F4 V/F控制 (36)5.2.6 F5开关量端子 (36)5.2.7 F6模拟量端子 (38)5.2.8 F7过程PID (39)5.2.9 F8简易PLC (39)5.2.10 F9通讯及总线 (39)5.2.11 FA增强功能 (40)5.2.12 Fb编码器功能 (41)5.2.13 FC保留功能 (41)5.2.14 Fd显示及检查 (41)5.2.15 FE厂家保留 (42)5.2.16 FF通讯参数 (43)5.3 厂家专用功能说明 (43)第六章详细功能介绍 (44)6.1 基本功能参数 (44)6.2 电机及其保护参数 (50)6.2.1 电机额定及保护 (50)6.2.2 电机调谐及参数 (51)6.3 辅助功能参数 (51)6.4 矢量控制功能 (57)6.5 V/F 控制专用功能 (59)6.6 开关量输入输出端子功能 (60)6.7 模拟量输入输出端子功能 (66)6.8 过程PID功能 (68)6.9 简易PLC功能 (69)6.10 通讯及总线控制功能 (70)6.11 增强功能 (71)6.12 编码器参数 (73)6.13 用户专用功能 (73)6.14 显示与检查功能 (73)6.15 通讯参数 (74)第七章故障对策 (76)7.1 故障报警及对策一览表 (76)7.2 报警复位 (78)第八章保养、维护 (79)8.1 日常保养及维护 (79)8.2 定期维护 (80)8.3 变频器易损器件更换 (80)8.4 变频器的存贮 (81)8.5 变频器的保修 (81)第九章选配件 (82)9.1 制动组件 (83)9.1.1 制动单元 (83)9.1.2 制动电阻的选用 (83)9.1.3 制动单元外形和安装尺寸 (83)9.1.4 外接制动单元的接线和功能 (84)9.2 交直流电抗器 (84)9.2.1 交流输入、输出电抗器 (84)9.2.2 直流电抗器 (86)9.2.3 交直流电抗器厂家信息 (87)9.3 380V系列EMI滤波器 (87)9.3.1 EMI滤波器 (87)9.3.2 EMI滤波器厂家信息 (88)9.4 通讯软件、通讯总线适配器 (88)9.5 键盘通讯电缆 (88)9.6 串行通讯协议和后台监控软件包 (88)附录一变频器在线缆行业等多粉尘现场的安装使用要求 (89)附录二变频器EMC设计安装指南 (90)附录三操作面板说明中英文对照 (94)第一章 序言 1第一章 序言感谢您使用艾默生网络能源有限公司产的EV3000系列高性能矢量控制变频器。
艾默生CTSK系列高性能可编程变频器用户手册篇一：TD1000系列通用变频器艾默生TD1000系列通用变频器艾默生F0000运行频率设置方式选择F0001运行频率数字设置F0002运行命令选择F0003面板RUN运行方式F0004最大输出频率F0005STOP键功能选择F0006AVR功能选择F0007V/F曲线控制模式F0008转矩提升F0009.10加减数时间F0011.12上下限频率F0034起动频率F0039停机方式F0087额定频率F0088额定电压F0089额定电流F0102参数写人保护F0103参数初始化F0104用户密码若密码忘记可用同时按PRGSHIFTFUNC/DATA三键可清除密码篇二：艾默生型号大全艾默生CT变频器代理商咨询电话：0755-********QQ:2407299229EV1000、EV2000高性能通用型艾默生变频器G为恒转矩负载，P为风机水泵负载(EV1000:0.4-5.5KWEV2000:5.5-280KW)EV1000-2S0004G单相220VAC0.4KWEV1000-2S0007G单相220VAC0.75KWEV1000-2S0015G单相220VAC1.5KWEV1000-2S0022G单相220VAC2.2KWEV1000-4T0007G三相380VAC0.75KWEV1000-4T0015G 三相380VAC1.5KWEV1000-4T0022G三相380VAC2.2KWEV1000-4T0037G三相380VAC3.7KWEV1000-4T0055G三相380VAC5.5KWEV1000-4T0037P三相380VAC3.7KWEV1000-4T0055P三相380VAC5.5KWEV2000-4T0055G/0075P5.5KW/7.5KWEV2000-4T0075G/0110P7.5KW/11KWEV2000-4T0110G/0150P11KW/15KWEV2000-4T0150G/1085P15KW/18.5KWEV2000-4T0185G1/0220P118.5KW/22KWEV2000-4T0220G1/0300P122KW/30KWEV2000-4T0300G1/0370P130KW/37KWEV2000-4T0370G/0450P37KW/45KWEV2000-4T0450G1/0550P145KW/55KWEV2000-4T0550G55KWEV2000-4T0750G75KWEV2000-4T0900G90KWEV2000-4T1100G110KWEV2000-4T1320G132KWEV2000-4T1600G160KWEV2000-4T2000G200KWEV2000-4T2200G220KWEV2000-4T0750P75KWEV2000-4T0900P90KWEV2000-4T1100P110KWEV2000-4T1320P132KWEV2000-4T1600P160KWEV2000-4T2000P200KWEV2000-4T2200P220KWEV2000-4T2800P280KWEV3000系列矢量艾默生变频器(2.2KW-220KW)EV3000艾默生变频器是高品质、多功能、低噪音的矢量控制通用变频器。
艾默生精简版EV2000变频器说明书一、产品概述艾默生精简版 EV2000 变频器是一款高性能、多功能的变频调速设备，广泛应用于工业自动化领域的各种电机调速控制场合。
它采用了先进的控制技术和优化的电路设计，能够为用户提供稳定、精确、高效的调速性能，同时还具备丰富的保护功能和便捷的操作界面，以满足不同用户的需求。
二、产品特点1、卓越的调速性能能够实现精确的转速调节，调速范围宽，满足各种工艺要求。
具备快速的动态响应能力，适应负载的突变。
2、高效节能通过优化电机的运行效率，显著降低能耗，为用户节省成本。
3、丰富的控制模式提供多种控制方式，如 V/F 控制、矢量控制等，适应不同类型的电机和负载。
4、强大的保护功能具备过流、过压、过载、短路等多种保护功能，确保设备安全可靠运行。
5、易于操作和维护操作界面简洁直观，参数设置方便快捷。
故障诊断和报警功能清晰明确，便于维护人员快速排除故障。
6、良好的电磁兼容性有效减少对周围电气设备的电磁干扰，同时自身也具备较强的抗干扰能力。
三、技术规格1、输入电源电压范围：＿____频率范围：＿____2、输出频率范围：＿____3、控制方式V/F 控制无速度传感器矢量控制4、过载能力额定电流的_____%，持续_____分钟。
5、调速精度开环：＿____闭环：＿____四、安装与接线1、安装环境环境温度：＿____环境湿度：＿____避免安装在有腐蚀性气体、灰尘多、振动大的场所。
2、安装方式可以壁挂式安装或柜式安装，确保安装牢固。
3、接线注意事项输入输出电源线和控制线应分开布线，避免干扰。
接线端子应紧固可靠，防止松动。
五、操作与参数设置1、操作面板介绍操作面板上的按键功能和显示信息。
2、参数设置步骤进入参数设置模式的方法。
常见参数的设置示例和说明。
六、运行与调试1、运行前检查确认接线正确无误。
参数设置符合实际需求。
2、试运行逐步增加负载，观察变频器的运行状态。
3、调试优化根据实际运行情况，调整相关参数，以达到最佳性能。

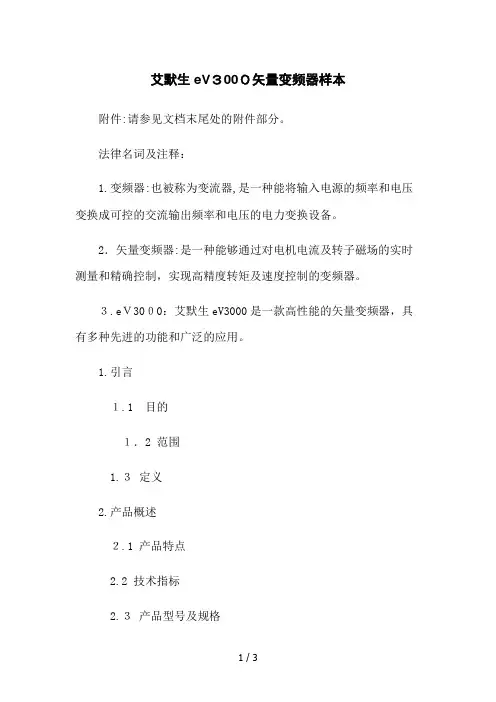

艾默生eV３00０矢量变频器样本附件:请参见文档末尾处的附件部分。
法律名词及注释：1.变频器:也被称为变流器,是一种能将输入电源的频率和电压变换成可控的交流输出频率和电压的电力变换设备。
2．矢量变频器:是一种能够通过对电机电流及转子磁场的实时测量和精确控制，实现高精度转矩及速度控制的变频器。
３.eＶ30０0：艾默生eV3000是一款高性能的矢量变频器，具有多种先进的功能和广泛的应用。
1.引言１.1 目的１．2 范围1.３定义2.产品概述２.1 产品特点2.2 技术指标2.３产品型号及规格3.安装与调试3.1 安装要求3．2 安装步骤３.3 调试流程3.4 常见问题及解决方法4.使用说明4.1 产品功能介绍4.2 控制面板及按键功能４.3 参数设置与调整方法 4．４运行指示与报警４.5 通信接口及远程控制５.维护与保养5.１维护周期5．2 清洁与防尘5.3 检修与更换零部件5．4 故障排除与维修6.应用示例６.1 泵控制应用6.2 风机控制应用6.３输送机控制应用7.附录７．１产品参数表7.2 故障代码表7.3 其他相关文档本文档涉及附件：附件1：艾默生ｅV30０0矢量变频器安装图纸附件2:艾默生eV30０0矢量变频器使用手册本文所涉及的法律名词及注释:１.变频器：也被称为变流器,是一种能将输入电源的频率和电压变换成可控的交流输出频率和电压的电力变换设备。
2.矢量变频器:是一种能够通过对电机电流及转子磁场的实时测量和精确控制，实现高精度转矩及速度控制的变频器。
3.eV3000：艾默生eＶ300０是一款高性能的矢量变频器,具有多种先进的功能和广泛的应用。

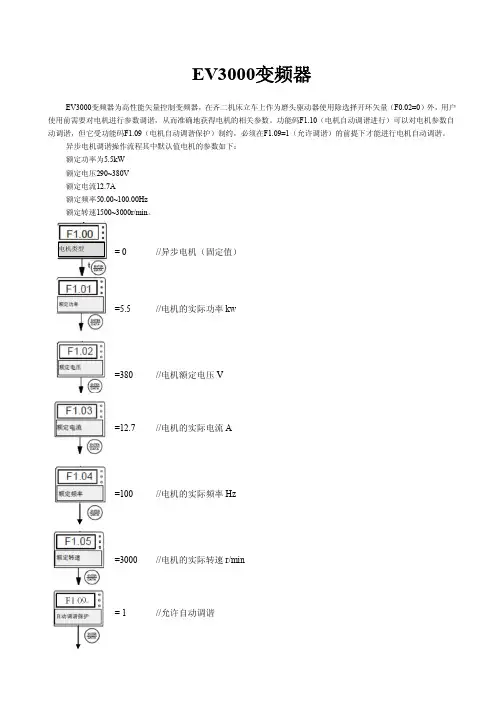

EV3000变频器EV3000变频器为高性能矢量控制变频器，在齐二机床立车上作为磨头驱动器使用除选择开环矢量（F0.02=0）外，用户使用前需要对电机进行参数调谐，从而准确地获得电机的相关参数。
功能码F1.10（电机自动调谐进行）可以对电机参数自动调谐，但它受功能码F1.09（电机自动调谐保护）制约，必须在F1.09=1（允许调谐）的前提下才能进行电机自动调谐。
异步电机调谐操作流程其中默认值电机的参数如下：额定功率为5.5kW额定电压290~380V额定电流12.7A额定频率50.00~100.00Hz额定转速1500~3000r/min。
= 0 //异步电机（固定值）=5.5 //电机的实际功率kw=380 //电机额定电压V=12.7 //电机的实际电流A=100 //电机的实际频率Hz=3000 //电机的实际转速r/min= 1 //允许自动调谐电机类型= 1 //启动自动调谐//开始运行电机= 0 //最好将1.09该回0不让其有自动调谐的可能。
做完上诉自调谐工作后还应设定下列参数：功能码名称LCD显示设定范围设定值F0.01 语种选择语种选择0~1 0详细说明：0：汉语1：英语F0.02 控制方式控制方式0~2 0详细说明：0：开环矢量1：闭环矢量2：V/F控制F0.04 频率数字设定频率设定F0.09~F0.08 100Hz详细说明：开机后面板显示的频率，也是运行电机后如果没有模拟给定电压系统默认的频率。
F0.05 运行指令选择运行选择0~2 1详细说明：0:键盘1:端子控制2:通讯控制在键盘控制时时面板上的正反转指示常亮；如果设置了端子控制，在没有运行信号时面板上的正反转指示灯会闪烁。
F0.06 旋转方向方向切换0~ 2 0详细说明： 0:方向一致1:方向取反2:禁止反转F0.07 最大输出频率最大频率MAX{50.00~(F0.08)}~ 400.0Hz 100Hz 详细说明：电机运行的最大频率。
艾默生ES变频器参数表变频器参数表在设定下面参数前先将变频器0.00参数设定为1253后按下确定键。
再将0.48参数设定为SERVO.按下确定键，然后再输下面各参数。
设18号参数时先将18.48设为ON 参数含义范围默认值设定值单位0.03加速度0.0-10.00.50.5M\S0.04减速度0.0-10.00.80.6M\S1.06最高速度值300096RPM3.05零速阀值51RPM3.08超速限值0183RPM3.25编码器相角0整定值3.34编码器线数409620483.35编码器单圈精度0133.36编码器电压5V5V3.38编码器类型Ab.Servo SC.ENDAT3.4编码器故障等级113.41编码器自适应OFF ON4.07双向电流限175200％4.12电流环滤波10.0-0.802MS4.13电流环比例增益150整定值4.14电流环积分增益2000整定值4.15电机热时间常数20894.23电流环虑波20.0-25.0010MS5.07马达额定电流0A5.08马达额定转速3000RPM5.09马达额定电压400380V5.11马达极数6Pope205.17马达额定电阻0整定值5.18载波频率3--16612KHZ5.24瞬抗0整定值7.1T5\6模拟量输入1目的参数 1.3607.14T7模拟量输入2目的参数 1.3708.21端子24的输出源地址18.3210.028.22端子25的输出源地址18.3118.388.23端子26的输出源地址18.3718.378.24端子27的输出源地址18.3819.448.25端子28的输出源地址18.4418.448.26端子29的输出源地址18.3618.368.31端子24的输出选择NO ON8.32端子24的输出选择NO OFF18.11多端速V1500MM\S18.12多端速V2（检修速度）10-1000400200MM\S 18.13多端速V3(中速)100-10000800900MM\S 18.14多端速V4100-100001000MM\S 18.15多端速V510000MM\S 18.16多端速V6(爬行速度)10050MM\S 18.17多端速V7（额定速度）1001000MM\S 18.18启动优化速度0－1001010MM\S 18.23电机磁场建立阀值200－990500500% 18.24制动器闭合延时200-1000010001000MS 18.25速度环运行比例增益100-32767100450018.26速度环运行积分增益100-32767100350018.27速度环启动比例增益200-327672001000018.28速度环启动积分增益200-32767200800018.29电梯曳引机额定转速100096RPM 18.3电梯额定梯速8001000MM\S18.48启动速度环增益切环使能OFF NO19.11启动速度环增益切环时间100-10000500500MS 19.12启动锁定微分增益0019.13停车减速度10-20001000600MM\SS 19.14启动加加速10-10000500300MM\SS 19.15运行加加速100-100001000500MM\SS 19.16停车加加速10-10000800650MM\SS 19.17启动优化加加速0-10102MM\S 19.18设定最大距离误差值2000MM 19.25速度曲线给定延时200-100001000300MS 19.26双运行方向信号选择0119.27减速比分母1119.28启动优化时间10-10000300300MS 19.29曳引轮直径480100MM19.3加速比分子31120.01软件版本 1.0720.02软件运行标志1061420.1钢丝绳绕绳比122=2:1 20.12爬行速度参数选择18.1616.17编码器故障检测等级1016.24编码器分频输出源0 3.2916.25编码器分频输出分子0.250.204816.26编码器分频输出分母1 1.638416.28编码器分频输出方式AB(0)AB.L(4)。

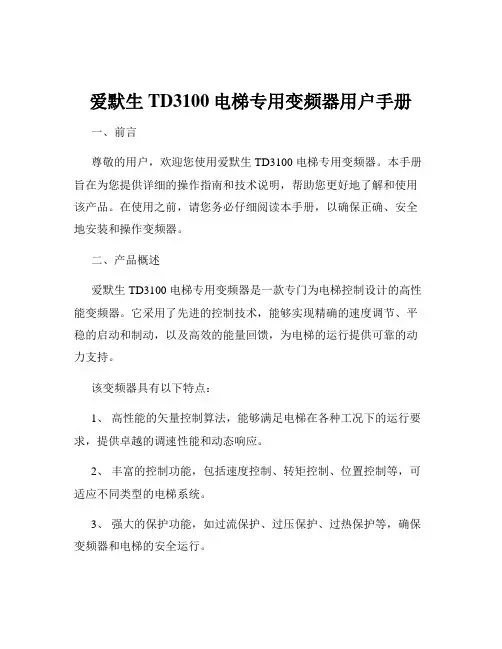

爱默生TD3100电梯专用变频器用户手册一、前言尊敬的用户，欢迎您使用爱默生 TD3100 电梯专用变频器。
本手册旨在为您提供详细的操作指南和技术说明，帮助您更好地了解和使用该产品。
在使用之前，请您务必仔细阅读本手册，以确保正确、安全地安装和操作变频器。
二、产品概述爱默生 TD3100 电梯专用变频器是一款专门为电梯控制设计的高性能变频器。
它采用了先进的控制技术，能够实现精确的速度调节、平稳的启动和制动，以及高效的能量回馈，为电梯的运行提供可靠的动力支持。
该变频器具有以下特点：1、高性能的矢量控制算法，能够满足电梯在各种工况下的运行要求，提供卓越的调速性能和动态响应。
2、丰富的控制功能，包括速度控制、转矩控制、位置控制等，可适应不同类型的电梯系统。
3、强大的保护功能，如过流保护、过压保护、过热保护等，确保变频器和电梯的安全运行。
4、易于安装和调试，通过简洁的操作界面和智能化的参数设置，方便用户快速完成安装和调试工作。
三、技术规格1、输入电源电压范围：＿____频率范围：＿____2、输出功率额定功率：＿____过载能力：＿____3、控制方式矢量控制V/F 控制4、调速范围无传感器矢量控制：＿____有传感器矢量控制：＿____5、速度精度无传感器矢量控制：＿____有传感器矢量控制：＿____6、通讯接口RS485CANopen四、安装指南1、安装环境要求环境温度：＿____环境湿度：＿____防护等级：＿____2、安装步骤确认变频器的型号和规格是否与您的需求相符。
选择合适的安装位置，确保通风良好，便于维护和操作。
将变频器固定在安装支架上，使用合适的螺丝和垫圈。
连接输入电源和输出电机线缆，确保接线牢固，接触良好。
连接控制信号线，如编码器信号线、多功能端子线等。
五、参数设置1、参数分类基本参数：包括电机参数、变频器额定参数等。
运行参数：如速度给定方式、加减速时间等。
保护参数：设定各种保护阈值。

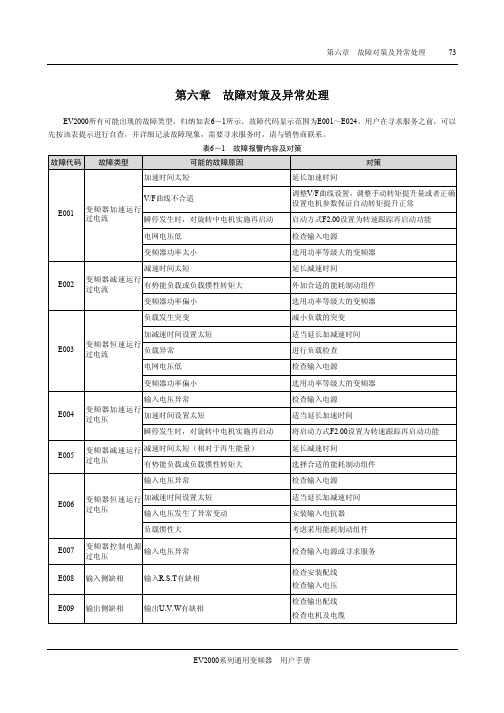

第六章 故障对策及异常处理EV2000所有可能出现的故障类型，归纳如表6－1所示，故障代码显示范围为E001～E024。
用户在寻求服务之前，可以先按该表提示进行自查，并详细记录故障现象，需要寻求服务时，请与销售商联系。
表6－1 故障报警内容及对策故障代码故障类型可能的故障原因对策加速时间太短 延长加速时间V/F 曲线不合适调整V/F 曲线设置，调整手动转矩提升量或者正确设置电机参数保证自动转矩提升正常 瞬停发生时，对旋转中电机实施再启动启动方式F2.00设置为转速跟踪再启动功能 电网电压低 检查输入电源E001变频器加速运行过电流 变频器功率太小 选用功率等级大的变频器 减速时间太短延长减速时间有势能负载或负载惯性转矩大外加合适的能耗制动组件 E002变频器减速运行过电流变频器功率偏小 选用功率等级大的变频器 负载发生突变 减小负载的突变 加减速时间设置太短适当延长加减速时间 负载异常进行负载检查 电网电压低 检查输入电源E003变频器恒速运行过电流变频器功率偏小 选用功率等级大的变频器 输入电压异常检查输入电源 加速时间设置太短适当延长加速时间E004变频器加速运行过电压瞬停发生时，对旋转中电机实施再启动将启动方式F2.00设置为转速跟踪再启动功能 减速时间太短（相对于再生能量） 延长减速时间E005变频器减速运行过电压有势能负载或负载惯性转矩大选择合适的能耗制动组件 输入电压异常检查输入电源 加减速时间设置太短 适当延长加减速时间 输入电压发生了异常变动安装输入电抗器 E006变频器恒速运行过电压负载惯性大考虑采用能耗制动组件 E007变频器控制电源过电压 输入电压异常检查输入电源或寻求服务 E008输入侧缺相输入R.S.T 有缺相检查安装配线 检查输入电压 E009 输出侧缺相 输出U.V.W 有缺相检查输出配线 检查电机及电缆故障代码故障类型可能的故障原因对策变频器瞬间过流参见过流对策 输出三相有相间短路或接地短路 重新配线风道堵塞或风扇损坏 疏通风道或更换风扇 环境温度过高降低环境温度 控制板连线或插件松动检查并重新连线 输出缺相等原因造成电流波形异常 检查配线 辅助电源损坏，驱动电压欠压 寻求服务 逆变模块桥臂直通 寻求服务 E010逆变模块保护 控制板异常 寻求服务 环境温度过高降低环境温度 风道阻塞 清理风道 风扇损坏更换风扇 E011逆变模块散热器过热 逆变模块异常 寻求服务 环境温度过高降低环境温度 风道阻塞清理风道 E012整流模块散热器过热风扇损坏更换风扇 加速时间太短 长加速时间直流制动量过大减小直流制动电流，延长制动时间 V/F 曲线不合适调整V/F 曲线和转矩提升量瞬停发生时，对旋转中的电机实施再启动 将启动方式F2.00设置为转速跟踪再启动功能 电网电压过低 检查电网电压 E013 变频器过载负载过大 选择功率更大的变频器 V/F 曲线不合适正确设置V/F 曲线和转矩提升量 电网电压过低检查电网电压通用电机长期低速大负载运行 长期低速运行，可选择专用电机 电机过载保护系数设置不正确 正确设置电机过载保护系数 E014电机过载 电机堵转或负载突变过大检查负载非操作面板运行方式下，使用急停STOP 键查看F9.07中STOP 键的功能定义失速情况下使用急停STOP 键 查看F9.07中STOP 键的功能定义 失速状态持续1分钟，会自动报E015停机正确设置FL.02及FL.03E015紧急停车 或外部设备故障 外部故障急停端子闭合处理外部故障后断开外部故障端子 E016E 2PROM 读写故障控制参数的读写发生错误STOP/RESET 键复位寻求服务 波特率设置不当适当设置波特率串行口通讯错误 按STOP/RESET 键复位，寻求服务 故障告警参数设置不当修改FF.02、FF.03及FL.12的设置 E017RS232/485通讯错误 上位机没有工作检查上位机工作与否、接线是否正确。
艾默生EV3000矢量变频器样本艾默生EV3000矢量变频器样本1. 简介艾默生EV3000矢量变频器是一款高性能、高可靠性的电力变频驱动装置。
它采用先进的矢量控制算法，具有精准的电机控制能力，广泛应用于工业自动化控制系统中。
本文档将详细介绍艾默生EV3000矢量变频器的主要特点、技术参数以及应用场景。
2. 特点- 高性能矢量控制：EV3000采用先进的矢量控制算法，可以实现对电机的高精度控制，提供更好的动态响应和静态性能。
- 广泛适用性：EV3000支持多种电机类型，包括感应电机、同步电机等，并且可以适用于不同的工作环境和工作条件。
- 高可靠性：EV3000采用优质的电子元件和可靠的设计，具有良好的抗干扰性能和稳定性，能够在恶劣的工作环境下保持良好的工作状态。
- 友好的人机界面：EV3000配备了直观的人机界面，用户可以通过触摸屏或按钮等方式进行操作，方便快捷。
- 多种通信接口：EV3000支持多种通信协议，可以与上位机或其他设备进行联通，实现远程控制和监控。
3. 技术参数以下是EV3000的主要技术参数：- 输入电压：220V/380V/440V- 输出电压：0V-输入电压- 输出频率范围：0-1000Hz- 额定功率范围：0.75kW-630kW- 控制方式：矢量控制、V/F控制- 过载能力：150%额定电流，1分钟内可达180%- 保护功能：过流保护、过压保护、低压保护、过热保护、缺相保护等- 通信接口：RS485、Modbus等4. 应用场景EV3000广泛应用于以下领域：- 工业制造业：如机床、风机、输送设备等。
- 大型设备控制：如压缩机、水泵、风力发电等。
- 交通运输业：如电动汽车、电动机车等。
- 冶金工业：如轧机、切割机等。
5. 安装与维护安装和维护EV3000需要遵循以下步骤：1. 安装：根据所提供的安装手册，按照标准操作步骤进行安装，确保接线正确牢固。
2. 连接：根据所提供的接线图，连接电源线和电机线，确保接地可靠。
艾默生EV3000矢量变频器样本一、产品概述艾默生EV3000矢量变频器是一种高性能的电机控制设备，采用了先进的矢量控制技术，能够精确控制电机的转速和转矩。
EV3000具有丰富的应用功能，广泛应用于工业自动化、机械设备、冶金、石化、纺织、印刷、食品等领域。
二、产品特点1.先进的矢量控制技术：EV3000采用了先进的感应电机矢量控制算法。
通过精确的电流和转子位置控制，能够实现高精度的转速和转矩控制，确保电机的稳定运行。
2.多种控制模式选择：EV3000支持多种控制模式，包括V/F控制、矢量控制和直接力矩控制。
用户可以根据具体需求选择不同的控制模式，满足不同工况下的变频控制要求。
3.大转矩输出能力：EV3000具有较高的转矩输出能力，通过电流环和转速环的精确控制，能够实现电机的高转矩输出，适用于重载启动和低速高转矩的应用。
4. 多种通信接口：EV3000支持多种通信接口，包括RS485、Modbus、Profibus和Ethernet等。
用户可以通过这些接口实现与上位机或其他设备的通信，方便进行监控和控制。
5.多项保护功能：EV3000具有多项保护功能，包括过载保护、过流保护、过热保护、缺相保护和短路保护等。
在电机运行异常或电网故障时，能够及时停机保护，保证设备的安全运行。
6.高效节能：EV3000采用先进的PWM控制技术和高效的硬件设计，能够有效提高电机的工作效率，降低能耗，达到节能减排的目的。
三、应用案例1.电梯控制系统：EV3000可以实现电梯的平稳起动和停止，精确控制电梯的运行速度，提高乘坐舒适度，降低能耗。
2.输送设备控制：EV3000可以应用于输送带、提升机、搬运机等输送设备的控制，实现物料的准确输送和定位。
3.水泵控制系统：EV3000可以根据水泵的负载情况调整转速，提供最佳的水流量，有效降低能耗。
4.制冷设备控制：EV3000可以对制冷设备的压缩机进行精确控制，提供稳定的制冷效果，避免温度波动。
TD3000高性能矢量控制变频器用户手册版本：V1.2 归档日期：2005-03-07 BOM：31010403艾默生网络能源有限公司为客户提供全方位的技术支持，客户可与就近的艾默生网络能源有限公司办事处或客户服务中心联系，也可直接与公司总部联系。
版权所有，保留所有权利。
内容如有改动，恕不另行通知。
艾默生网络能源有限公司深圳市南山区科技工业园科发路一号邮政编码：518057公司网址：客户服务热线： 800-820-6510手机及未开通800地区请拨打：021-********，0755-********E-mail：info@204.1.1 控制方式 (20)4.1 名词解释 (20)第四章 变频器的操作及简单运转 (14)3.4.4 控制板和接口板的端子连接...133.4.3 主回路输入输出和接地端子连接113.4.2 基本运行配线连接..........103.4.1 选配件与变频器的的连接.. (9)3.4 变频器的配线 (9)3.3.2 钣金盖板的拆卸和安装.......83.3.1 塑胶盖板的拆卸和安装. (8)3.3 盖板的拆卸和安装................83.2 键盘操作面板的拆卸和安装.........83.1 变频器的安装 (8)第三章 变频器的安装及配线 (7)2.3.2 操作面板尺寸..............72.3.1 外形尺寸 .................62.3 变频器系列尺寸（单位：mm ）......52.2 产品技术指标及规格..............52.1 变频器系列型号 (5)第二章 系列型号与规格 (4)1.7 报废时注意事项..................31.6.2 变频器使用注意事项.........31.6.1 电动机及机械负载运行注意事项.31.6 使用注意事项...................31.5.3 维护.....................21.5.2 配线.....................21.5.1 安装 (2)1.5 安全注意事项 (1)1.4 变频器各部件名称说明 (1)1.3 变频器的铭牌...................11.2 变频器型号说明..................11.1 开箱检查注意事项. (1)第一章 序 言 (53)6.2.1 电机额定及保护 (53)6.2 电机及其保护参数 (46)6.1 基本功能参数 (46)第六章 详细功能介绍 (45)5.3 厂家专用功能说明 (44)5.2.16 FF 通讯参数.............445.2.15 FE 厂家保留.............435.2.14 Fd 显示及检查............425.2.13 FC 保留功能. (42)5.2.12 Fb 编码器功能...........415.2.11 FA 增强功能.............415.2.10 F9 通讯及总线............405.2.9 F8 简易PLC (40)5.2.8 F7 过程PID..............395.2.7 F6 模拟量端子............385.2.6 F5 开关量端子.............375.2.5 F4 V/F 控制 (37)5.2.4 F3 矢量控制..............365.2.3 F2 辅助参数..............355.2.2 F1电机参数...............345.2.1 F0 基本功能 (34)5.2 功能表.......................345.1 功能表说明.. (34)第五章 功能参数表 (30)4.3.2 基本操作举例.............294.3.1 使用操作流程. (29)4.3 简单运转......................244.2.2 操作面板操作方法..........214.2.1 操作面板说明. (21)4.2 操作面板及其操作方法...........204.1.4 变频器的工作状态..........204.1.3 运行命令控制方式..........204.1.2 频率设定方式.............目 录878.3 变频器易损器件更换.............878.2 定期维护......................868.1 日常保养及维护.. (86)第八章 保养、维护 (85)7.2 报警复位 (83)7.1 故障报警及对策一览表 (83)第七章 故障对策 (82)6.15 通讯参数.....................816.14 显示与检查功能................816.13 用户专用功能.................806.12 编码器参数...................786.11 增强功能 (77)6.10 通讯及总线控制功能............766.9 简易PLC 功能...................756.8 过程PID 功能...................726.7 模拟量输入输出端子功能..........666.6 开关量输入输出端子功能. (64)6.5 V/F 控制专用功能 (62)6.4 矢量控制功能..................556.3 辅助功能参数..................546.2.2 电机调谐及参数.. (104)附录四 索引........................100附录三 操作面板说明中英文对照.......95附录二 变频器EMC 设计安装指南 (94)附录一 变频器在线缆行业等多粉尘现场的安装使用要求 (93)9.6 串行通讯协议和后台监控软件包.....939.5 键盘通讯电缆及键盘适配器........939.4 通讯软件、通讯总线适配器........939.3 EMI 滤波器推荐.................929.2.3 直流电抗器 (91)9.2.2 交流输出电抗器...........909.2.1 交流进线电抗器.. (90)9.2 交流和直流电抗器...............909.1.4 外接制动单元的接线和功能...909.1.3 制动单元外形和安装尺寸.. (89)9.1.2 制动电阻的选用 (89)9.1.1 制动单元 (89)9.1 制动组件 (89)第九章 选配件 (88)8.5 变频器的保修..................888.4 变频器的存贮..................1.3 变频器的铭牌在变频器箱体的右侧板下方，贴有标示变频器型号及规格的铭牌，铭牌内容如图1-1所示。
爱默生TD3000变频器说明书一、产品概述爱默生 TD3000 变频器是一款高性能的交流调速装置，广泛应用于工业自动化领域的各种电机调速控制场合。
它采用了先进的控制技术和优化的电路设计，具有高效、稳定、精确、可靠等优点，能够满足不同用户对于电机调速控制的多样化需求。
二、技术规格1、输入电源电压范围：三相交流 380V 480V（±10%）频率范围：50Hz/60Hz（±5%）2、输出频率范围：0 600Hz精度：001Hz3、过载能力150%额定电流 60 秒，180%额定电流 10 秒4、控制方式V/F 控制无速度传感器矢量控制有速度传感器矢量控制5、调速范围无速度传感器矢量控制：1:100有速度传感器矢量控制：1:10006、速度控制精度无速度传感器矢量控制：±05%（额定转速）有速度传感器矢量控制：±002%（额定转速）三、安装与接线1、安装环境环境温度：－10℃ 50℃相对湿度：5% 95%（无凝露）避免安装在有腐蚀性气体、易燃气体、灰尘多、振动大的场所。
2、安装方式壁挂式安装柜式安装3、接线注意事项输入电源线和输出电机线必须按照规定的接线端子连接，确保连接牢固，接触良好。
控制线应采用屏蔽线，并与电源线和电机线分开布线，以减少干扰。
接地端子必须可靠接地，以保证设备的安全运行。
四、操作与显示1、操作面板操作面板上有各种按键和显示屏，用于参数设置、运行状态显示、故障报警等。
按键包括启动、停止、正反转、调速、功能切换等。
显示屏可以显示频率、电流、电压、转速等运行参数。
2、参数设置通过操作面板可以进入参数设置界面，对各种参数进行设置。
参数包括基本参数、运行参数、控制参数、保护参数等。
在设置参数时，应根据实际应用需求进行合理设置，确保变频器的正常运行和电机的安全。
五、运行模式1、本地模式在本地模式下，通过操作面板上的按键进行启动、停止、调速等操作。
适用于现场调试和简单的运行控制。
