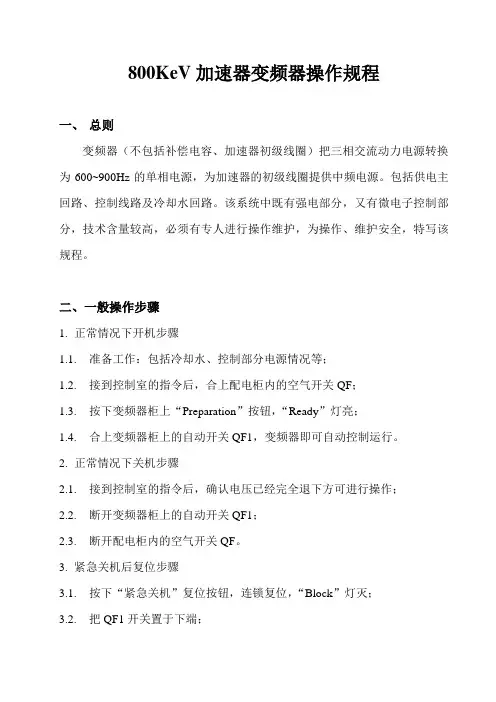

800KeV加速器变频器操作规程一、总则变频器（不包括补偿电容、加速器初级线圈）把三相交流动力电源转换为600~900Hz的单相电源，为加速器的初级线圈提供中频电源。
包括供电主回路、控制线路及冷却水回路。
该系统中既有强电部分，又有微电子控制部分，技术含量较高，必须有专人进行操作维护，为操作、维护安全，特写该规程。
二、一般操作步骤1.正常情况下开机步骤准备工作：包括冷却水、控制部分电源情况等；接到控制室的指令后，合上配电柜内的空气开关QF；按下变频器柜上“Preparation”按钮，“Ready”灯亮；合上变频器柜上的自动开关QF1，变频器即可自动控制运行。
2.正常情况下关机步骤接到控制室的指令后，确认电压已经完全退下方可进行操作；断开变频器柜上的自动开关QF1；断开配电柜内的空气开关QF。
3.紧急关机后复位步骤按下“紧急关机”复位按钮，连锁复位，“Block”灯灭；把QF1开关置于下端；排除故障后，可以按正常步骤开机。
三、安全注意事项1. 在连接外部接线和操作变频器时，该操作人员要熟悉“用电设备操作规程”和“使用电气设备安全规程”。
2. 变频器操作人员应具有一套完整的安全措施，并且具有本设备的操作说明（包括操作手册和技术文件）。
3. 所有对变频器的维护和检修，都应切断所有的电源后进行。
4. 该设备的运行操作都应看作是带电操作。
5. 当用示波器测试变频器的供电电路时，应考虑以下几个方面：a)示波器的供电电源和同步信号应使用隔离变压器。
b)示波器应放在绝缘桌上；示波器的操作一定要戴绝缘手套进行；示波器不能接地。
6. 记住：即使电源开关QF1、辅助开关SF2和控制电源开关SF1被断开，在输入电源线、X1接线头(辅助电源输入)和变频器控制面板上指示电源电压的氖光灯上仍然有电。
同时注意：整流可控硅或逆变可控硅上没有控制脉冲时，不能认为变频器的输出线上、电容器上和初级线圈上不带电。
7. 变频器没有连接负载（补偿电容器、加速器的初级线圈）时，不能单独运行。

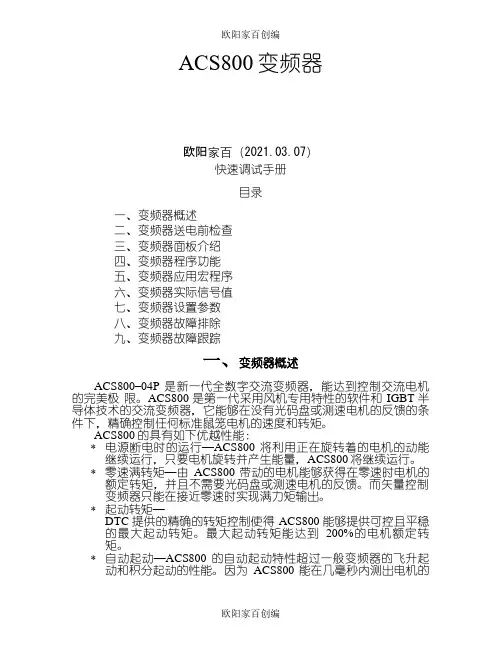

ACS800变频器欧阳家百（2021.03.07）快速调试手册目录一、变频器概述二、变频器送电前检查三、变频器面板介绍四、变频器程序功能五、变频器应用宏程序六、变频器实际信号值七、变频器设置参数八、变频器故障排除九、变频器故障跟踪一、变频器概述ACS800–04P是新一代全数字交流变频器，能达到控制交流电机的完美极限。
ACS800是第一代采用风机专用特性的软件和IGBT半导体技术的交流变频器，它能够在没有光码盘或测速电机的反馈的条件下，精确控制任何标准鼠笼电机的速度和转矩。
ACS800的具有如下优越性能：*电源断电时的运行—ACS800将利用正在旋转着的电机的动能继续运行，只要电机旋转并产生能量，ACS800将继续运行。
*零速满转矩—由ACS800带动的电机能够获得在零速时电机的额定转矩，并且不需要光码盘或测速电机的反馈。
而矢量控制变频器只能在接近零速时实现满力矩输出。
*起动转矩—DTC提供的精确的转矩控制使得ACS800能够提供可控且平稳的最大起动转矩。
最大起动转矩能达到200%的电机额定转矩。
*自动起动—ACS800的自动起动特性超过一般变频器的飞升起动和积分起动的性能。
因为ACS800能在几毫秒内测出电机的状态，任何的条件下在0.48s内迅速起动。
而矢量控制变频器则需大于是2.2s。
*磁通优化—在优化模式下，电机磁通被自动地适应于负载以提高效率，同时降低电机的噪音。
得益于磁通优化，基于不同的负载，变频器和电机的总效率可提高1%~10%。
*磁通制动—ACS800能通过提高电机的磁场来提供足够快的减速。
ACS800持续监视电机的状态，在磁通制动时也不停止监视。
磁通制动也能用于停止电机和从一个转速变换到另一个转速。
而其他品牌的变频器所使用的直流制动是不可能实现此功能的。
*精确速度控制—ACS800的动态转速误差在开环应用时为0.3%s，在闭环应用时为0.1%s。
而矢量控制变频器在开环时大于0.8%s，闭环时为0.3%s。
中压变频调速装置使用手册TK2000-200系列大港油田中成机械制造有限公司本手册的解释权属中成公司。
用户在使用TK2000-200的过程中有技术或工程上的问题，请与中成公司联系。
本手册一般随中压变频装置一起供货，未经本公司许可，用户不得以任何方式对外泄露本手册的内容。
目录一、概述 1二、主要技术性能指标 2三、结构和工作原理 3四、尺寸重量 6五、安装 6六、使用操作 7七、故障分析与排除 10八、出现故障时处理程序和方法 11九、保养与维护 11十、运输、贮存 11 十一、开箱及检查 12 十二、订货须知 12一、概述1、中压变频装置特点我公司的HYVER-MV中压变频器是根据油田采油潜油泵而设计的专用的变频调速装置。
该产品已通过了机电部天津电气传动研究所的型式试验，已通过了由市科委组织的新产品鉴定。
该变频器与通用的中压变频器相比具有独特的三电平、中点电位自动箝位的优点，结构简单，可靠性高。
输出纹波及电源侧谐波分量小，智能化程序高等特点。
属真正的高——高方案。
技术特点：1）每个主管承受的关断电压仅为1/2直流环节电压；2）变频器输出的电压减少了dv/dt对电机、电缆的绝缘冲击；3）三电平的拓扑结构；4）开关损耗小，易散热；5）中点电位自动箝位；6）输出阶梯正弦PWM波形，输出加装电抗器，对电机、电缆绝缘无损害；7）具有参数设定功能；8）具有LED显示。
2、适用范围TK2000-200中压变频器主要用于油田潜油电泵的调速，同时也适用于输油泵、注水泵、城市用水工程、输水回压泵、城市水厂水泵、电力行业的风机、水泵、火力辅机、钢铁行业的送风机、引风机、排水泵、采矿业的风机、排水泵等。
3、产品品种规格1）功率：45KW-200KW；2）输出频率：0-150HZ；3）电压等级：1KV-3KV。
4、正常使用条件1）海拔不超过1000m，如超过1000m，降额使用；2）工作环境温度-5℃-+40℃，工作环境温度变化应不大于5℃/h，如果环境温度超过允许值，应考虑配备相应的空调设备。

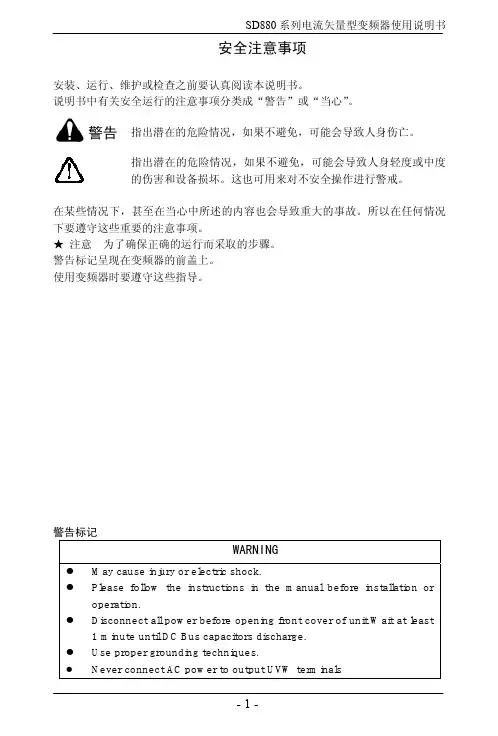

SD880系列电流矢量型变频器使用说明书目 录第一章 概况 …………………………………………………………………… - 5 -1.1 变频器的综合技术特性 ……………………………………………… - 5 -1.2 变频器的铭牌说明 ………………………………………………………- 5 -1.3 变频器系列机型 …………………………………………………………- 6 -1.4 变频器外形尺寸………………………………………………………… - 7 -1.5外形尺寸及安装尺寸……………………………………………………… - 7 - 第二章 开箱检查………………………………………………………………… - 8 - 第三章 拆卸和安装 ………………………………………………………………- 8 -3.1 变频器运行的环境条件 ………………………………………………… - 8 -3.2 变频器安装间隔及距离………………………………………………… - 9 -3.3 外引键盘的安装尺寸 ……………………………………………………- 10 - 第四章 接 线…………………………………………………………………… - 10 -4.1 外围设备的连接图 ………………………………………………………- 11 -4.2接线端子图 ………………………………………………………………- 12 -4.3标准接线图……………………………………………………………… - 13 -4.4断路器、电缆、接触器规格一览表 ……………………………………- 14 -4.5 主回路的连接 ……………………………………………………………- 14 -4.6 控制回路的连接 ……………………………………………………… - 17 -4.7 符合EMC要求的安装指导……………………………………………… - 18 -4.7.3.1 噪声抑制 …………………………………………………………- 19 -4.7.3.2 现场配线 …………………………………………………………- 19 -4.7.3.3 接地 ………………………………………………………………- 19 -4.7.3.4 漏电流 ……………………………………………………………- 19 - 第五章 键盘操作与使用说明 …………………………………………………- 21 -5.1 键盘布局 ………………………………………………………………- 21 -5.2 键盘功能说明 …………………………………………………………- 21 -5.3 LED数码管及指示灯说明………………………………………………- 22 -5.4 键盘显示状态 …………………………………………………………- 22 -5.5 键盘操作方法 …………………………………………………………- 24 - 第六章 功能参数表 ……………………………………………………………- 28 - F0组-用户密码 ………………………………………………………………- 28 - F1组-基本运行参数 …………………………………………………………- 28 -SD880系列电流矢量型变频器使用说明书F2组-辅助运行参数 …………………………………………………………- 32 - F3组-电机参数 …………………………………………………………… - 34 - F4组-速度、转矩及控制参数 …………………………………………… - 36 - F5组-VF控制参数 ………………………………………………………… - 39 - F6组-模拟量及脉冲输入与输出参数 …………………………………… - 40 - F7组-数字量输入与输出参数 ………………………………………………- 43 - F8组-PID控制参数 ………………………………………………………… - 48 - F9组-多段速与PLC运行、摆频与定长控制参数 …………………………- 49 - FA组-保护参数 ………………………………………………………………- 54 - FB组-RS485通讯参数 ……………………………………………………… - 56 - FC组-高级功能参数 …………………………………………………………- 57 - FD组-显示与系统管理参数 …………………………………………………- 59 - FE组-保留参数 ………………………………………………………………- 62 - FF组-厂家参数 ………………………………………………………………- 62 - 故障代码 ………………………………………………………………………- 64 - D组-监控参数组及故障记录 …………………………………………………- 65 - 第七章 功能祥细说明 ………………………………………………………… - 69 - F0系统管理参数 ………………………………………………………………- 69 - F1基本运行参数 ………………………………………………………………- 70 - F2辅助运行参数 ………………………………………………………………- 78 - F3电机参数 ………………………………………………………………… - 87 - F4速度、转矩及磁通控制参数 ………………………………………………- 91 - F5 VF控制参数 …………………………………………………………… - 99 - F6 模拟及脉冲输入输出参数 ………………………………………………- 102 - F7 开关量输入输出 …………………………………………………………- 106 - F8 过程PID参数 ……………………………………………………………- 121 - F9 可编程运行参数 …………………………………………………………- 127 - FA 保护参数 …………………………………………………………………- 138 - FB 通讯参数 …………………………………………………………………- 145 - FC 高级功能参数 ………………………………………………………… - 146 - FD 监控与显示参数 …………………………………………………………- 152 - FF 厂家参数 …………………………………………………………………- 156 - 监控参数 ……………………………………………………………………- 159 -SD880系列电流矢量型变频器使用说明书第八章、故障诊断及异常处理 …………………………………………………- 164 -8.1 故障现象及对策 ………………………………………………………- 164 -8.2 故障记录查询 …………………………………………………………- 164 -8.3 故障复位 ………………………………………………………………- 164 - 第九章、保养和维护 ………………………………………………………… - 168 -9.1 保养和维护 …………………………………………………………… - 168 -9.2 定期保养及维护 ……………………………………………………… - 168 -9.3 变频器的保修 ………………………………………………………… - 169 -SD880系列电流矢量型变频器使用说明书第一章概况1.1 变频器的综合技术特性●输入输出特性◆输入电压范围：380/220V±15%◆输入频率范围：47～63Hz◆输出电压范围：0～额定输入电压◆输出频率范围：0～600Hz●外围接口特性◆可编程数字输入：6路输入◆可编程模拟量输入：AI1：0～10V输入；AI2：0～10V或0/4～20mA输入◆开路集电极输出：2路输出◆继电器输出：2路输出◆模拟量输出:AO1: 0～10V输出；AO2：0/4～20mA或0～10V输出●技术性能特性◆控制方式：无传感器矢量控制、矢量化V/F控制◆过载能力：150%额定电流 60s；180%额定电流 2s◆起动转矩：无传感器矢量控制：0.5Hz/150% (SVC)◆调速比：无传感器矢量控制：1：100◆速度控制精度：无传感器矢量控制：±0.5%最高速度◆载波频率：1.0K～15.0KHz●功能特性◆频率设定方式：数字设定、模拟量设定、串行通讯设定、多段速、PID设定等。
变频操作说明书操作规程1 操作、显示面板介绍1.1控制柜操作、显示面板———安装在控制柜门上，实现显示及操作。
1.1.1控制柜面板显示说明(如图1)H1---控制电源指示；H2--- 变频运行指示；H3---变频器故障指示；触摸屏---以指示灯形式显示变频器11个状态（如图2）⒈允许：允许高压合闸；⒉外控：允许外部控制；⒊合闸：高压合闸指示灯；⒋就绪：合闸就绪；⒌接通：高压接通；⒍运转：系统运转中；⒎旁通：有功率单元旁通；⒏告警：系统产生故障或告警；⒐远控箱：远控箱控制有效；⒑DCS： DCS控制有效；⒒闭环：系统闭环控制；显示变频器六个数据①设定频率：变频器的设定频率；②实际频率：变频器实际运行频率；③定子电压：电机的定子电压；④定子电流：电机的定子电流。
⑤闭环反馈压力：管网压力显示。
⑥柜内风压显示：功率柜内风压显示。
图1图21.1.2控制柜面板操作说明(如图1)SB1---备用；SB2---电源复位按钮；SB3---变频器故障情况下，故障复位按钮；SB4---变频装置运行过程中紧急停车；触摸屏---进行9个操作（如图2）①启动：用于启动变频器。
必须无故障告警条件满足时才能起作用；②加速：按下此键不抬起，则变频器频率将按一定速度增加，释放后频率停止增加；③减速：按下此键不抬起，则变频器频率将按一定速度减小，释放后频率停止减小；④停止：停止变频器输出，变频器按一定速度减小输出频率，直到变为0停止；⑤复位：复位变频器到初始状态；⑥曲线：按下此键可以查看电机定子电压电流曲线；⑦设置：进入P参数设定屏，进行P参数设定；⑧操作界面:进行变频器的高压分、合闸操作、外控选择操作及指示,并且提供报警记录；（图3）⑨警铃开关选择：用于报警时警铃的解除选择。
注：触摸屏的使用详见高压变频触摸屏使用说明书。
图31.2远控箱操作、显示面板———安装在用户指定位置，实现远控箱显示及操作1.2.1远控箱面板显示说明(如图4)A---显示定子电流；F---显示定子频率；H5---高压合闸允许；H6---高压合闸；H7---高压分闸；H8---变频运行；H9---变频停止；H10---声光报警指示；H11---故障指示；H12---电源指示；H14---就绪指示；H15---远控指示；1.2.2远控箱面板操作说明(如图4)SB9---变频装置运行过程中紧急停车；SB10---备用；SB11---备用；SB12---变频器故障情况下，复位按钮；SB13---电机变频启动按钮；SB14---电机变频停止按钮；SB15---转速上升按钮，按下此按钮不抬起，则变频器频率将按一定速度增加，释放后停止上升；SB16---转速下降按钮，按下此按钮不抬起，则变频器频率将按一定速度减小，释放后停止下降。

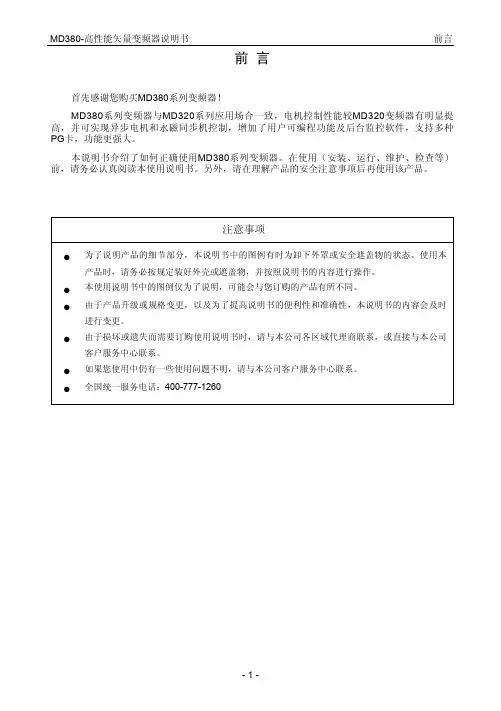

MD380-高性能矢量变频器说明书前言前 言首先感谢您购买MD380系列变频器！MD380系列变频器与MD320系列应用场合一致，电机控制性能较MD320变频器有明显提高，并可实现异步电机和永磁同步机控制，增加了用户可编程功能及后台监控软件，支持多种PG卡，功能更强大。
本说明书介绍了如何正确使用MD380系列变频器。
在使用（安装、运行、维护、检查等）前，请务必认真阅读本使用说明书。
另外，请在理解产品的安全注意事项后再使用该产品。
注意事项●为了说明产品的细节部分，本说明书中的图例有时为卸下外罩或安全遮盖物的状态。
使用本产品时，请务必按规定装好外壳或遮盖物，并按照说明书的内容进行操作。
●本使用说明书中的图例仅为了说明，可能会与您订购的产品有所不同。
●由于产品升级或规格变更，以及为了提高说明书的便利性和准确性，本说明书的内容会及时进行变更。
●由于损坏或遗失而需要订购使用说明书时，请与本公司各区域代理商联系，或直接与本公司客户服务中心联系。
●如果您使用中仍有一些使用问题不明，请与本公司客户服务中心联系。

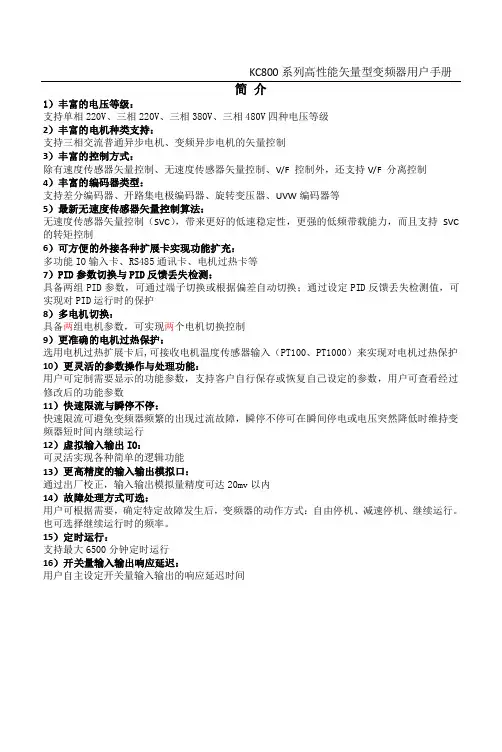

●全国统一服务电话：400-777-1260前言 MD380-高性能矢量变频器说明书简 介相对于MD320，MD380变频器主要在以下几个方面有明显提升：1）丰富的电压等级支持单相220V、三相220V、三相380V、三相480V、三相690V、三相1140V六个电压等级。
2）丰富的电机种类支持支持三相交流异步电机、三相交流永磁同步电机的矢量控制。
3）丰富的控制方式除有速度传感器矢量控制、无速度传感器矢量控制、V/F控制外，还支持V/F分离控制。
4）丰富的现场总线支持Modbus-RTU、Pro fi bus-DP、CANlink、CANopen四种总线。
5）丰富的编码器类型支持差分编码器、开路集电极编码器、旋转变压器、UVW编码器等。
6）全新的无速度传感器矢量控制算法全新的SVC（无速度传感器矢量控制）相比MD320变频器，带来更好的低速稳定性，更强的低频带载能力，而且支持SVC的转矩控制。

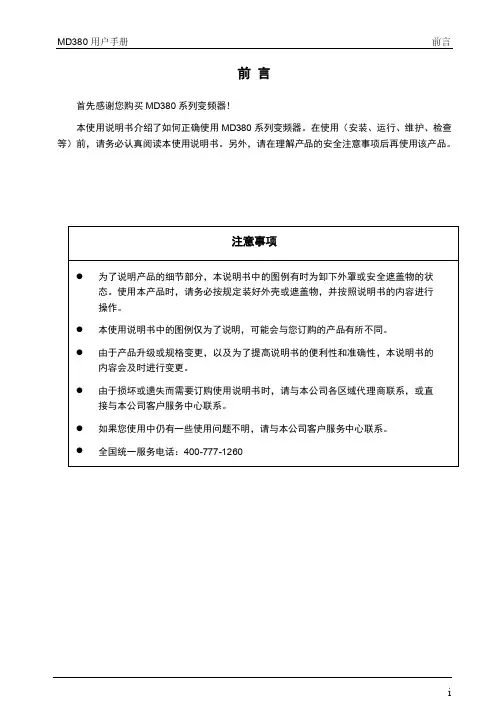

MD380用户手册前言前言首先感谢您购买MD380系列变频器！本使用说明书介绍了如何正确使用MD380系列变频器。
在使用（安装、运行、维护、检查等）前，请务必认真阅读本使用说明书。
另外，请在理解产品的安全注意事项后再使用该产品。
注意事项●为了说明产品的细节部分，本说明书中的图例有时为卸下外罩或安全遮盖物的状态。
使用本产品时，请务必按规定装好外壳或遮盖物，并按照说明书的内容进行操作。
●本使用说明书中的图例仅为了说明，可能会与您订购的产品有所不同。
●由于产品升级或规格变更，以及为了提高说明书的便利性和准确性，本说明书的内容会及时进行变更。
●由于损坏或遗失而需要订购使用说明书时，请与本公司各区域代理商联系，或直接与本公司客户服务中心联系。
●如果您使用中仍有一些使用问题不明，请与本公司客户服务中心联系。
●全国统一服务电话：400-777-1260前言 MD380用户手册简介MD380系列变频器，不仅兼容MD320的绝大部分功能，以配合客户的使用习惯，还进行了部分的优化升级，在功能、性能、易用性等方面均有提高。
MD380与MD320的对比如下：MD380 MD320电压等级单相220V、三相220V三相380V、三相480V三相690V单相220V、三相380V、三相690V控制电机交流异步电机、交流永磁同步电机交流异步电机控制方式SVC、FVC、VF、VF分离SVC、FVC、V/F现场总线Modbus RTU、Profibus DPCan LinkCan OpenModbus RTU、Profibus DP电机过热保护有PT100、PT1000接口无用户可编程功能有无多电机切换功能有无表 1 MD380与MD320功能模块的区别本手册提供给使用者选型、安装、参数设置、现场调试、故障诊断及日常保养与维护的相关注意事项及指导。
为正确使用本系列变频器，请事先认真阅读本手册，并请妥善保存以备后用。
设备配套客户请将此手册随设备发给最终用户。
. ——————————————————————————————————————————————注意事项：为了避免触电危险，在对变频器进行任何操作之前确定母线电容的电压已经放尽。
测量电源端子排上DC-和DC+端子上的直流母线电压（参阅第1章电源端子描述）。
电压必须为零。
LED指示灯不亮并不表明电容器已经放电到安全电压等级。
注意事项：只有熟悉变频器和相关机器的合格技术人员才能操作系统的安装、启动和后续维护。
否则，可能导致人员伤害或设备损害。
注意事项：此变频器包含了ESD（静电放电）敏感零件和设备。
当安装、测试、维护或修理这些设备时，应设有静电控制预防措施。
如果不遵守ESD的控制措施，可能引起部件的损坏，参阅国家标准。
注意事项：任何不正确的使用或安装变频器可能会导致损害或降低其使用寿命。
任何接线或其它应用中出现的错误，例如电动机容量和变频器容量不匹配，交流输入电压不正确或不充足、周围环境温度过高可能导致系统的误操作。
注意事项：母线调节器功能对于防止过大减速、过分卸载和偏心负载而引起的过电压故障非常有用。
然而，它会引起以下情况中的一个：1.快速增加输入电压或不平衡的输入电压会引起不受控制的加速；2.实际减速时间可以比命令减速时间长然而，变频器在该状态下保持1分钟将产生“失速故障”。
如果该状态不被确认，母线调节器将被禁止。
另外，安装型号合适的动态制动电阻可以在大多数情况下提供等效或更高的效果。
目录号说明额外附件，可选件和适配器同样可以使用。
详细信息参阅附录B。
..第1 章安装/ 接线本章提供HPVFE 变频器安装和接线的信息。
实际安装前，需要仔细阅读并理解本章介绍的所有信息。
规则，索肯和平（上海）电气概不承担责任。
如果在安装过程中忽视规则，将有可能导致人员伤害或设备损害。
打开机盖将机盖向外侧上方拉出，然后松手。
注意事项：下列资料仅为正确安装的说明。
对任何国家、地区或其它方面安装变频器或其相关设备的.1-2 安装/ 接线安装注意事项• 将变频器垂直安装在光滑的平面上。
目录第一章安全事项 (1)1.1本章内容 (1)1.2安全信息定义 (1)1.3警告标识 (1)1.4安全指导 (1)1.4.1搬运和安装 (2)1.4.2调试和运行 (3)1.4.3保养、维护和元件更换 (3)1.4.4报废后的处理 (4)第二章安装调试基本原则 (5)2.1本章内容 (5)2.2拆箱检验 (5)2.3运用确认 (5)2.4环境确认 (5)2.5安装确认 (5)2.6基本调试 (6)第三章产品规格型号 (7)3.1产品规格 (7)3.2铭牌说明 (8)3.3产品额定值 (8)第四章接线 (11)4.1主回路接线图 (11)4.2主回路端子接线图 (11)4.3控制回路接线图 (13)4.4控制端子接线说明 (15)第五章操作 (18)5.1键盘说明 (18)5.2参数设置 (18)5.3键盘显示 (19)5.3.1停机参数显示状态 (19)5.3.2运行参数显示状态 (20)5.3.3故障显示状态 (20)5.3.4功能码编辑状态 (20)5.4故障复位 (20)5.5密码修改 (20)第六章功能参数表 (21)第七章详细功能说明 (79)第八章EMC（电磁兼容性） (164)第九章故障诊断及对策 (166)附录1:变频器外形尺寸 (172)附录2:变频器相关附件选型表 (179)第一章安全事项1.1本章内容在进行搬运、安装、运行、维护之前，请详细阅读使用说明书，并遵循说明书中所有安全注意事项。
如果忽视，可能造成人身伤害或者设备损坏，甚至人员死亡。
因贵公司或贵公司客户未遵守使用说明书的安全注意事项而造成的伤害和设备损坏，本公司将不承担责任。
1.2安全信息定义危险：如不遵守相关要求，就会造成严重的人身伤害，甚至死亡。
警告：如不遵守相关要求，可能造成人身伤害或者设备损坏。
注意：为了确保正确的运行而采取的步骤。
培训并合格的专业人员：是指操作本设备的工作人员必须经过专业的电气培训和安全知识培训并且考试合格，已经熟悉本设备的安装，调试，投入运行以及维护保养的步骤和要求，并能避免产生各种紧急情况。
JTDK-GBP系列高压变频器用户手册焦作华飞电子电器股份有限公司2007年3月高压变频器用户手册第 2 页共67 页目录JTDK-GBP系列高压变频器 ............................................................................................. 错误！未定义书签。
安全性规则和警告 .. (5)1概述 (7)1.1变频器特性 (7)1.1.1高质量电源输入 (7)1.1.2完美的输出性能 (7)1.1.3友好的用户界面 (7)1.1.4其他特性 (8)1.2型号说明 (8)1.3硬件概述 (8)1.4技术参数 (10)2原理 (11)2.1主电路 (11)2.2功率单元 (14)2.3控制系统 (15)3硬件构成 (17)3.1变压器柜 (18)3.2控制/单元柜 (18)3.3功率单元 (20)4人机界面 (22)4.1指示灯 (22)4.2液晶屏 (23)4.2.1系统状态 (23)4.2.2功能设置 (25)4.2.3参数设置 (28)4.2.4故障记录 (31)4.3薄膜式轻触键盘 (32)4.4系统复位和高压分断 (33)4.5柜门闭锁 (34)4.6操作 (34)5安装 (35)5.1安装和存放环境 (35)5.2安装空间 (35)5.3柜体排列和安装 (36)6接线 (38)6.1主电路接线 (38)6.2控制回路接线 (39)7操作 (42)7.1用户界面控制 (42)7.2柜门控制 (42)7.2.1高压分断 (42)7.2.2系统复位 (43)7.3远程控制 (43)7.4本地控制 (43)7.5上位控制 (44)8运行 (44)8.1运行前的检查 (44)8.2送控制电源 (44)8.3送高压电源 (45)8.4不带负载试运行 (45)8.5操作规程 (46)9故障处理和维护 (47)9.1轻故障分类与报警 (47)9.2重故障分类与报警 (47)9.3常见问题的处理 (48)9.4如何更换功率单元 (48)9.5维护 (49)附录A：GBP变频器MODBUS通讯规约 (51)1.基本原则 (51)2.数据包结构 (51)3.用功能码及应答 (52)（1）功能码0x3，读多个寄存器 (52)（2）功能码0x5，写单个输出点 (52)（3）功能码0x10，写多个寄存器 (53)4.CRC校验（16-bit） (53)5.地址分配 (54)附录B：HPU580/077F单元内部接线图 (56)附录C：干式变压器温控仪设置说明 (58)附录D：变频器内部接线原理图 (59)附录E：变频器对外接线图 (67)第 3 页共67 页高压变频器用户手册关于本手册本手册是为焦作华飞电子电气股份有限公司的产品JTDK-YGBP系列高压变频器用户编制的。

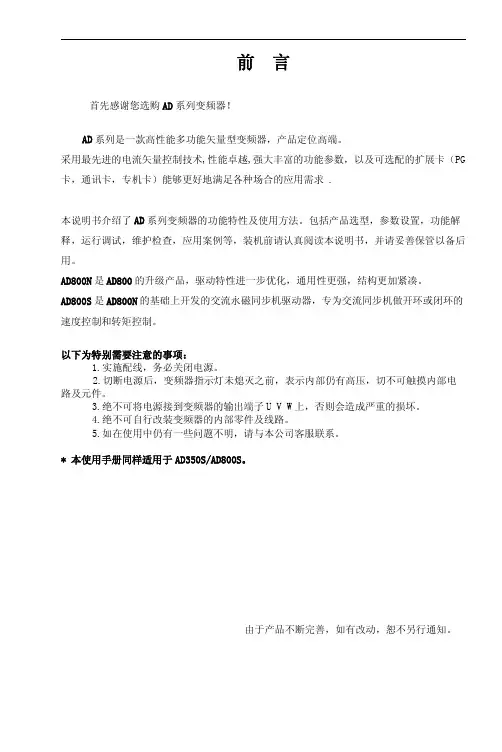

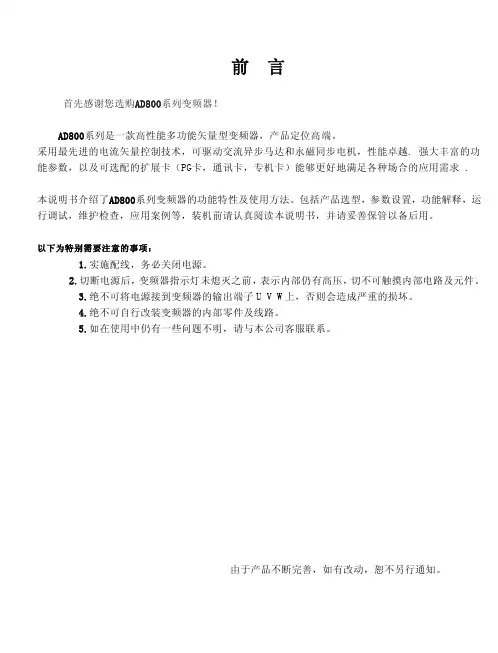

使用须知首先感谢您选用本系列矢量控制变频器！本系列变频器是一款通用高性能电流矢量变频器，可实现异步电机控制，功能强大。
可用于纺织、造纸、拉丝、旋切、机床、陶瓷、包装、食品、风机、水泵及各种自动化生产设备的驱动上。
禁止使用在武器、载人设备及高精度医疗设备上。
本说明书介绍了本系列变频器的功能特性以及使用方法，包括产品选型、参数设置、运行调试、维护检查等，请在使用前，请务必认真阅读本说明书。
另外，请在理解产品的安全注意事项后再使用该产品。
安全信息及注意事项安全定义：在本手册中，安全注意事项分以下两类：危险错误使用时，会引起危险发生，可能导致人身伤亡。
注意错误使用时，会引起危险发生，可能导致人身伤害或设备损坏。
请用户在安装、调试和维修本系统时，仔细阅读本章，务必按照本章内容所要求的安全注意事项进行操作。
如出现因违规操作而造成的任何伤害和损失均与本公司无关。
1.1安全事项：1.1.1安装前：1.1.2安装时：1.1.3配线时：1.1.4上电前：1.1.5上电后：1.1.6运行中：1.1.7保养时：1.2注意事项1.2.1电机绝缘检查电机在首次使用、长时间放置后的再使用之前及定期检查时，应做电机绝缘检查，防止因电机绕组的绝缘失效而损坏变频器。
绝缘检查时一定要将电机连线从变频器分开，建议采用500V 电压型兆欧表，应保证测得绝缘电阻不小于5MΩ。
1.2.2电机的热保护若选用电机与变频器额定容量不匹配时，特别是变频器额定功率大于电机额定功率时，务必调整变频器内电机保护相关参数值或在电机前加装热继电器以对电机保护。
1.2.3工频以上运行本变频器可提供0Hz～3200Hz 的输出频率。
若客户需在50Hz 以上运行时，请考虑机械装置的承受力。
1.2.4机械装置的振动变频器在一些输出频率处，可能会遇到负载装置的机械共振点，可通过设置变频器内跳跃频率参数来避开。
1.2.5关于电动机发热及燥声因变频器输出电压是PWM 波，含有一定的谐波，因此电机的温升、噪声和振动同工频运行相比会略有增加。
