钢绞线是一种由多根钢丝绞合构成的钢铁制品，广泛应用于桥梁、建筑、能源、交通等领域。
根据钢绞线的性能和用途，可以分为预应力钢绞线、镀锌钢绞线、不锈钢钢绞线等。
钢绞线的主要性能指标包括抗拉强度、弹性模量和伸长率等。
其中，抗拉强度是钢绞线最重要的性能指标，它决定了钢绞线的承载能力。
我国钢绞线的抗拉强度标准值分为三个等级：1860MPa、1960MPa 和2000MPa。
钢绞线的应用领域非常广泛。
在桥梁工程中，钢绞线用于制作预应力混凝土构件，提高构件的抗弯、抗扭和抗剪切能力。
在建筑领域，钢绞线可用于加固混凝土结构，提高建筑物的抗震性能。
此外，钢绞线还广泛应用于能源、交通等领域，如输电塔、高速公路护栏等。
钢绞线的生产工艺与流程主要包括单丝制造、绞线制造和防腐处理等。
在单丝制造过程中，可以根据需要采用高碳钢盘条、不锈钢盘条或中低碳钢盘条。
绞线制造过程中，采用绞线机将多根钢丝绞合在一起。
为了提高钢绞线的耐腐蚀性能，还需要对钢绞线进行防腐处理，如涂覆防腐油脂或石蜡后包覆HDPE。
近年来，随着我国经济的快速发展，钢绞线的市场需求不断增加。
我国钢绞线行业在生产规模、技术水平、产品质量等方面取得了显著进步，但仍面临一些挑战，如生产能耗高、环境污染严重等。
GJ-35镀锌钢绞线规格参数：直径7/2.60根/毫米截面积37.17mm2外径7.8mm单位重29.51kg/100m2B指数达到250导线的最大使用张力导线机械强度允许的最大张力称为最大许用张力，用[T]表示。
架空送电线路设计技术规程规定，导线和地线的设计安全系数不应小于2.5，考虑接头等降低导线强度的因素，导线的计算最大许用张力为式中[T ]-导线弧垂最低点的计算最大许用张力，N;T p -导线的计算拉断力，N;T ps =0.95 T p -导线的设计破坏张力，N;2.5-导线的最小安全系数;0.95-考虑导线接头等强度降低的因数。
GJ-35的单位长度重量=35*7.8=273kg/km其中7.8为钢绞线比重，单位为g/cm3，最后单位为kg/km其他规格一样的道理钢绞线一般用来制造钢芯铝绞线，看钢芯铝绞线的规格选取一、工作温度30℃，长期连续90％负载下，电线允许通过的最大电流如下：1.5平方毫米——13A2.5平方毫米——26A4平方毫米——32A6平方毫米——47A16平方毫米——92A25平方毫米——120A35平方毫米——150A二、允许通过的最大电流换算功率：1A＝220W，10A＝2200W，依此类推。
例如：如果载流量是14A的铜线，就是：220W×14＝3080W, 那么1.5平方铜线功率是3.08千瓦。
三、国标允许的长期最大电流：4平方是25-32A6平方是32-40A其实这些都是理论安全数值,极限数值还要大于这些的。
2,5平方的铜线允许使用的最大功率是：5500W。
4平方的8000W，6平方9000W也没问题。
40A的数字电表正常9000W绝对没问题.机械的12000W也不会烧毁的。
四、铜芯电线允许长期最大电流：2.5 平方毫米(16A～25A)4平方毫米(25A～32A)6平方毫米(32A～40A)五、举例说明：1、每台计算机耗电约为200～300W(约1～1.5A)，那么10台计算机就需要一条2.5 平方毫米的铜芯电线供电，否则可能发生火灾。
镀锌钢绞线的技术参数
一、绞股材质
目前生产的镀锌钢绞线，有两种原料材质，即热轧Q195、Q235和熔
融汽车钢。
其中，Q195和Q235均为低碳钢，低碳钢铁、碳含量低，Q195
约为0.06％～0.12％，Q235约为0.12％～0.20％，熔融汽车钢为中碳钢，其碳含量为0.16％～0.25％。
二、产品标准
按国家标准要求，铝锌钢绞线的标准主要有GB/T3428-2024《细钢绳、锚绳、钢绞线》、GB/T5224-2024《镀锌钢绞线》、GB/T6677-2024《钢绞
线材》等。
三、产品质量
（1）外观质量：镀锌钢绞线外表要圆滑光洁，锌层厚度为单层应不
小于45μm，双层应不小于60μm；
（2）抗拉强度：抗拉强度是指镀锌钢绞线能承受的拉力，GB/T5224-2024钢绞线的抗拉强度按照碳含量的不同而有所不同，热轧Q195和Q235
的抗拉强度分别不低于400Mpa和450Mpa，熔融汽车钢的抗拉强度不低于530Mpa；
（3）附着量：GB/T5224-2024对镀锌钢绞线附着量的规定应满足热
轧Q195和Q235的附着量均不低于100g·m-2，熔融汽车钢的附着量不低
于130g·m-2
四、性能指标。
镀锌钢绞线执行标准镀锌钢绞线是一种常用的建筑材料，其质量标准对于保障工程质量和安全具有重要意义。
下面将对镀锌钢绞线的执行标准进行详细介绍。
一、标准名称及编号。
镀锌钢绞线的执行标准为GB/T 343-2018《钢绞线》标准。
该标准规定了镀锌钢绞线的技术要求、试验方法、检验规则、包装、标志、质量证明书等内容。
二、技术要求。
1. 材料。
镀锌钢绞线的材料应符合GB/T 343-2018中规定的材质要求，应选用优质碳素结构钢生产，其化学成分和机械性能应符合标准规定。
2. 镀层。
镀锌钢绞线的镀层应均匀、致密，不得有脱落、气泡、皱皮等缺陷，镀层的质量应符合相关标准规定。
3. 直径和公差。
镀锌钢绞线的直径和公差应符合GB/T 343-2018中的规定，以确保其在使用过程中的稳定性和可靠性。
4. 抗拉强度。
镀锌钢绞线的抗拉强度应符合标准规定，以保证其在使用过程中不会出现拉断等情况。
5. 化学成分。
镀锌钢绞线的化学成分应符合标准规定，杂质含量应在合理范围内，以保证其材料的纯净度和稳定性。
三、试验方法。
对镀锌钢绞线的质量进行检验时，应按照GB/T 343-2018中规定的试验方法进行，包括外观质量、尺寸偏差、拉伸性能、镀层质量等项目的检测。
四、检验规则。
镀锌钢绞线的检验应符合GB/T 343-2018中规定的检验规则，对合格的产品应给予合格证明，并在包装上标注相关信息。
五、包装、标志、质量证明书。
镀锌钢绞线的包装、标志、质量证明书应符合GB/T 343-2018中的规定，以便于产品的识别和追溯。
六、结语。
镀锌钢绞线作为一种重要的建筑材料，其质量标准的执行对于保障工程质量和安全具有非常重要的意义。
因此，在使用镀锌钢绞线时，应严格按照GB/T 343-2018中的执行标准进行选用和使用，以确保工程质量和安全。
总结，本文详细介绍了镀锌钢绞线的执行标准，包括标准名称及编号、技术要求、试验方法、检验规则、包装、标志、质量证明书等内容。
最全镀锌钢绞线技术参数表案场各岗位服务流程销售大厅服务岗：1、销售大厅服务岗岗位职责：1)为来访客户提供全程的休息区域及饮品;2)保持销售区域台面整洁;3)及时补足销售大厅物资,如糖果或杂志等;4)收集客户意见、建议及现场问题点；2、销售大厅服务岗工作及服务流程阶段工作及服务流程班前阶段1）自检仪容仪表以饱满的精神面貌进入工作区域2）检查使用工具及销售大厅物资情况，异常情况及时登记并报告上级。
班中工作程序服务流程行为规范迎接指引递阅资料上饮品（糕点）添加茶水工作要求1）眼神关注客人，当客人距3米距离时，应主动跨出自己的位置迎宾，然后侯客迎询问客户送客户注意事项15度鞠躬微笑问候：“您好！欢迎光临！”2）在客人前方1-2米距离领位，指引请客人向休息区，在客人入座后问客人对座位是否满意：“您好！请问坐这儿可以吗？”得到同意后为客人拉椅入座“好的，请入座！”3）若客人无置业顾问陪同，可询问：请问您有专属的置业顾问吗？，为客人取阅项目资料，并礼貌的告知请客人稍等，置业顾问会很快过来介绍，同时请置业顾问关注该客人；4）问候的起始语应为“先生-小姐-女士早上好，这里是XX销售中心，这边请”5）问候时间段为8:30-11:30 早上好11:30-14:30 中午好 14:30-18:00下午好6）关注客人物品，如物品较多，则主动询问是否需要帮助（如拾到物品须两名人员在场方能打开，提示客人注意贵重物品）；7）在满座位的情况下，须先向客人致歉，在请其到沙盘区进行观摩稍作等待；阶段工作及服务流程班中工作程序工作要求注意事项饮料（糕点服务）1）在所有饮料（糕点）服务中必须使用托盘；2）所有饮料服务均已“对不起，打扰一下，请问您需要什么饮品”为起始；3）服务方向：从客人的右面服务；4）当客人的饮料杯中只剩三分之一时，必须询问客人是否需要再添一杯，在二次服务中特别注意瓶口绝对不可以与客人使用的杯子接触；5）在客人再次需要饮料时必须更换杯子；下班程序1）检查使用的工具及销售案场物资情况，异常情况及时记录并报告上级领导；2）填写物资领用申请表并整理客户意见；3）参加班后总结会；4）积极配合销售人员的接待工作，如果下班时间已经到，必须待客人离开后下班；1.3.3.3吧台服务岗1.3.3.3.1吧台服务岗岗位职责1）为来访的客人提供全程的休息及饮品服务；2）保持吧台区域的整洁；3)饮品使用的器皿必须消毒；4）及时补充吧台物资；5）收集客户意见、建议及问题点；1.3.3.3.2吧台服务岗工作及流程阶段工作及服务流程班前阶段1）自检仪容仪表以饱满的精神面貌进入工作区域2）检查使用工具及销售大厅物资情况，异常情况及时登记并报告上级。
技术部分1.总则我公司提供的产品满足招标文件提出的技术要求。
设备参数，使用时间见下表：产品业绩见附表我公司满足国家经贸委关于发布全国城乡电网建设与改造所需主要设备产品及生产企业推荐目录通知中对产品和厂家的要求，产品型号使用证书、质量体系认证证书及计量合格证书见附表稀土铝导线鉴定证书见附表产品型式试验报告见附表差异表见附表2. 遵循标准3．主要技术要求环境条件导线使用的工作环境满足下表的要求技术参数表，见下表：钢芯铝绞线技术参数表一钢芯铝绞线技术参数表二钢芯铝绞线技术参数表三钢芯铝绞线技术参数表四钢芯铝绞线技术参数表五钢芯铝绞线技术参数表六钢芯铝绞线技术参数表七铝绞线技术参数表一铝绞线技术参数表二导体铝导体材料为Ａοο铝。
产地和品牌见下表差异表镀锌钢丝符合GB/T3428-1997的规定，厂家选用中水广海钢丝绳厂、巩义恒星金属制品有限公司生产的镀锌钢丝和钢绞线。
原材料进厂严格检验把关，不合格的材料不准投入使用。
3.４加工工艺通过调整连铸连轧工艺中的铝液微量元素（稀土）的成份以及控制生产工艺条件，保证铝杆的强度和电阻率。
在此工艺过程中，严格控制铝水的精练温度和时间，扒渣和搅拌，保证铝杆化学成份的均匀性和稳定性。
.２具有滑动式连续高速拉丝机，和非滑动式拉丝机，精确的配模，保证铝单线直径和抗拉强度的稳定性。
.３具有带有预扭装置的高速500型和630型框式绞线机，均匀、紧密的绞制工艺技术。
具有断线保护装置，保证产品的质量。
生产的铝绞线、钢芯铝绞线外形圆整、均匀。
通过调整预扭装置导轮的位置，消除应力，确保导线的紧密度，保证导线切割后无明显的回扭或散股现象。
.４采用喉箍锁紧导线的端头，保证导线的紧密程度，在正常放线时，不会出现任何“灯笼现象”。
.４采用接头性能优良的冷压焊接技术，保证接头处的强度不低于铝线母体强度的90%.3.５清洁拉丝时，采用多道次的钻石拉模，保证表面的光洁度，避免铝单线表面粘附有过多的拉丝油和粉尘，并将框绞机的出线嘴、导轮、牵引等采用柔软、耐磨的材料，保证在生产过程中不损伤导线表面，确保导线表面清洁、光亮，不得有过量的拉丝油和金属粉尘，也不得有明显的划伤、压痕和与良好的商品不相知称的任何缺陷。
最全镀锌钢绞线技术参数表1 标准技术参数 (1)1×（GJ-35）标准技术参数 (1)1×（GJ-50）标准技术参数 (2)1×（GJ-50）标准技术参数 (3)1×（GJ-80）标准技术参数 (5)1×（GJ-80）标准技术参数 (6)1×（GJ-100）标准技术参数 (7)1×（GJ-100）标准技术参数 (9)1×（GJ-120）标准技术参数 (10)1×（GJ-120）标准技术参数 (11)1×（GJ-150）标准技术参数 (13)1×（GJ-180）标准技术参数 (14)2 项目需求部分 (15)货物需求及供货范围一览表 (15)图纸资料提交单位 (16)工程概况 (16)使用条件 (16)项目单位技术差异 (17)3 投标人响应部分 (17)1 标准技术参数投标人应仔细阅读货物需求及供货范围一览表，并认真逐项填写所招标规格的镀锌钢绞线技术参数响应表中“投标人保证值”，不能以“响应”两字代替，不允许改动招标人要求值。
如有偏差，请填写技术偏差表1×（GJ-35）标准技术参数1×（GJ-35）镀锌钢绞线技术参数响应表1×（GJ-35）镀锌钢线技术参数响应表表2（续）1×（GJ-50）标准技术参数1×（GJ-50）镀锌钢绞线技术参数响应表1×（GJ-50）镀锌钢线技术参数响应表1×（GJ-50）标准技术参数1×（GJ-50）镀锌钢绞线技术参数响应表1×（GJ-50）镀锌钢线技术参数响应表1×（GJ-80）标准技术参数1×（GJ-80）镀锌钢绞线技术参数响应表1×（GJ-80）镀锌钢线技术参数响应表1×（GJ-80）标准技术参数1×（GJ-80）镀锌钢绞线技术参数响应表1×（GJ-80）镀锌钢线技术参数响应表1×（GJ-100）标准技术参数1×（GJ-100）镀锌钢绞线技术参数响应表1×（GJ-100）镀锌钢线技术参数响应表1×（GJ-100）标准技术参数1×（GJ-100）镀锌钢绞线技术参数响应表1×（GJ-100）镀锌钢线技术参数响应表1×（GJ-120）标准技术参数1×（GJ-120）镀锌钢绞线技术参数响应表1×（GJ-120）镀锌钢线技术参数响应表1×（GJ-120）标准技术参数1×（GJ-120）镀锌钢绞线技术参数响应表1×（GJ-120）镀锌钢线技术参数响应表1×（GJ-150）标准技术参数1×（GJ-150）镀锌钢绞线技术参数响应表1×（GJ-150）镀锌钢线技术参数响应表1×（GJ-180）标准技术参数1×（GJ-180）镀锌钢绞线技术参数响应表1×（GJ-180）镀锌钢线技术参数响应表2 项目需求部分货物需求及供货范围一览表货物需求及供货范围一览表注 1. 项目单位在表中“工程名称”栏填写使用所采购镀锌钢绞线的工程项目名称。
1、钢绞线镀锌力学性能表钢丝钢绞线公称抗拉强度级直径直径所有钢丝断面积Grade of nominal strength (/MPa)参照重量 Reference 构造Diameter Diameter Cross section of1270137014701570weight Construction of steel of steel steel strand钢丝破断拉力总和不小于(kg/100m)wire strand2The aggregate breaking force is not less (mm)(mm)(mm)than(kN) 1X31X71X191X37钢绞线中镀锌钢丝力学性能表扭转次数次 /360 o钢丝直径伸长率Torsions/360o直径同意公称抗拉强度Diameter Elongation L=100d误差Norminal tensileof steel(L 0=200mm)抗拉强度 Tensile strength(MPa) Tolerance strength(MPa)wire(%)1370127015701470(mm)不小于 Not less than不小于 Not less than±181614±1270137014701570161412±±141210钢绞线中镀锌钢丝锌层性能表Property of Zinc Coating of Zinc-Plated Steel Wire in Strand锌层重量不小于Weight of zine coatingnot less环绕试验芯杆直径为钢丝直径倍数钢丝直径than Coiling test muitiple of core rod diameter to steel wire Diameter of steel wire(mm)(g/m 2)diameter特A A B180********180160110200160130200180130220180160230200160230200180250220200270250230142802602302902702502902702502、无粘结钢绞线UNBONDED STRAND WIRE注： (1)力学性能应切合PC钢绞线标准要求(2)依据不一样用途，经两方协议，供给其余强度和直径的预应钢绞线。
镀锌钢绞线国家标准镀锌钢绞线是一种重要的金属材料，广泛应用于电力输送、通信、铁路、航空航天等领域。
为了保证镀锌钢绞线的质量和使用安全，国家对其进行了一系列的标准化管理，制定了相应的国家标准，以确保产品的质量和使用的安全性。
首先，镀锌钢绞线的国家标准主要包括了产品的技术要求、检验方法、包装、运输和贮存等内容。
其中，产品的技术要求是国家标准的核心内容，包括了材料、机械性能、化学成分、外观质量等方面的要求。
这些要求的制定是为了保证镀锌钢绞线的使用性能和安全性，确保产品能够在各种复杂环境下正常使用。
其次，国家标准对镀锌钢绞线的检验方法也进行了详细的规定。
检验方法的制定是为了保证产品的质量稳定性和可靠性，通过科学的检验手段对产品进行全面的检测，确保产品符合国家标准的要求。
这些检验方法包括了外观检查、尺寸测量、机械性能测试、化学成分分析等内容，通过这些检验方法可以全面了解产品的质量状况，为产品的质量提供了有力的保障。
此外，国家标准还对镀锌钢绞线的包装、运输和贮存进行了规定。
包装、运输和贮存是产品从生产到使用过程中不可或缺的环节，对产品的质量和安全性有着重要的影响。
国家标准对这些环节进行了详细的规定，包括了包装材料、包装方式、运输条件、贮存条件等内容，以确保产品在运输和贮存过程中不受损，保证产品的质量和安全性。
总的来说，镀锌钢绞线国家标准的制定是为了保证产品的质量和使用的安全性，确保产品能够在各种复杂环境下正常使用。
国家标准的实施对于企业、生产者、使用者都具有重要的意义，可以提高产品的质量、降低安全风险，促进行业的健康发展。
在实际生产和使用过程中，企业和生产者应严格按照国家标准的要求进行生产和检验，确保产品的质量符合国家标准的要求。
同时，使用者也应严格按照国家标准的要求进行选用和使用，避免因产品质量不合格而导致的安全事故发生。
总之，镀锌钢绞线国家标准的制定和实施是为了保障产品的质量和使用的安全性，对于行业的健康发展和社会的安全稳定具有重要的意义。

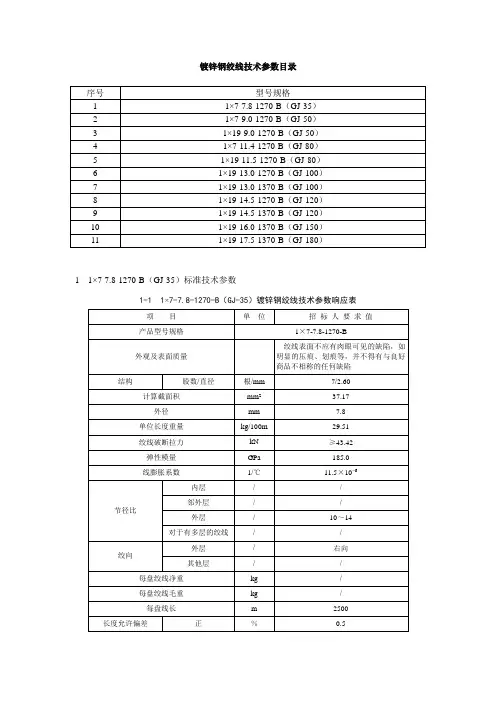

镀锌钢绞线技术参数目录11×7-7.8-1270-B（GJ-35）标准技术参数1-1 1×7-7.8-1270-B（GJ-35）镀锌钢绞线技术参数响应表1-2 1×7-7.8-1270-B（GJ-35）镀锌钢线技术参数响应表2 1×7-9.0-1270-B（GJ-50）标准技术参数2-1 1×7-9.0-1270-B（GJ-50）镀锌钢绞线技术参数响应表2-2 1×7-9.0-1270-B（GJ-50）镀锌钢线技术参数响应表3-1 1×19-9.0-1270-B（GJ-50）镀锌钢绞线技术参数响应表3-2 1×19-9.0-1270-B（GJ-50）镀锌钢线技术参数响应表4 1×7-11.4-1270-B（GJ-80）标准技术参数4-1 1×7-11.4-1270-B（GJ-80）镀锌钢绞线技术参数响应表4-2 1×7-11.4-1270-B（GJ-80）镀锌钢线技术参数响应表5 1×19-11.5-1270-B（GJ-80）标准技术参数5-1 1×19-11.5-1270-B（GJ-80）镀锌钢绞线技术参数响应表5-2 1×19-11.5-1270-B（GJ-80）镀锌钢线技术参数响应表6 1×19-13.0-1270-B（GJ-100）标准技术参数6-1 1×19-13.0-1270-B（GJ-100）镀锌钢绞线技术参数响应表6-2 1×19-13.0-1270-B（GJ-100）镀锌钢线技术参数响应表7 1×19-13.0-1370-B（GJ-100）标准技术参数7-1 1×19-13.0-1370-B（GJ-100）镀锌钢绞线技术参数响应表7-2 1×19-13.0-1370-B（GJ-100）镀锌钢线技术参数响应表8 1×19-14.5-1270-B（GJ-120）标准技术参数8-1 1×19-14.5-1270-B（GJ-120）镀锌钢绞线技术参数响应表8-2 1×19-14.5-1270-B（GJ-120）镀锌钢线技术参数响应表9 1×19-14.5-1370-B（GJ-120）标准技术参数9-1 1×19-14.5-1370-B（GJ-120）镀锌钢绞线技术参数响应表9-2 1×19-14.5-1370-B（GJ-120）镀锌钢线技术参数响应表10 1×19-16.0-1370-B（GJ-150）标准技术参数10-1 1×19-16.0-1370-B（GJ-150）镀锌钢绞线技术参数响应表10-2 1×19-16.0-1370-B（GJ-150）镀锌钢线技术参数响应表11 1×19-17.5-1370-B（GJ-180）标准技术参数11-1 1×19-17.5-1370-B（GJ-180）镀锌钢绞线技术参数响应表11-2 1×19-17.5-1370-B（GJ-180）镀锌钢线技术参数响应表。
