西南科技大学机械制造技术基础复习串讲

《机械制造技术》复习提纲（整理版）第一章概论1掌握工艺系统的概念。

掌握机床上工件表面的四种成形方法（轨迹法、成形法、展成法、相切法）。

P5 工艺系统：由机床、刀具、夹具、和工件组成的系统称为机械加工工艺系统；轨迹法：利用刀具作一定规律的轨迹运动对工件进行的加工方法；成形法：利用成型刀具对工件进行加工的方法；展成法：利用刀具和工件作展成切削运动进行加丁的方法；相切法：利用刀具边旋转边作轨迹运动对工件进行加工的方法；2掌握切削用量三要素。

P8（1）切削速度它是切削刃上选定点相对于工件的主运动线速度;（2）进给量当主运动旋转一周时，刀具或丁件沿进给方向上的位移量：（3）被吃刀量车削时是工件上待加工表面与已加工表面间的垂在距离；3熟悉12类机床的名称与代号（如MM1432A的意义），机床的主参数和笫二主参数的意义是什么？P9 机床名称：车床、钻床、锂床、磨床、齿轮加工机床、螺纹加工机床、铳床、刨床、拉床、特种加工机床、锯床、其他机床4掌握传动链的概念，如何区分一条传动链是外联系传动链述是内联系传动链？P13传动链：机床上为得到所需要的运动，需要通过一系列的传动件把执行件和动力源连接起来，称为传动联系。

组成传动连接的一系列传动件称为传动链；内、外联系传动链Z间的区别：传动链的两个末端元件的转角或位移量Z间如果有严格的比例关系耍求，这样的传动链称为内传动链，反5常川刀具材料冇哪些？目前使用量最大的刀具材料是哪两种？熟悉硬质合金的分类及选用。

常用的刀具材料有：碳素工具钢、合金工具钢、高速钢、换质合金刚、陶瓷、金刚石、立方氮化硼等。

目前使用最最人的刀具材料是高速钢和硬质合金刚；硬质合金：1）磚钻类硬质合金（YG）； 2）餌钛钻类硬质合金（YT）； 3）万用类硬质合金；6掌握普通外圆车刀切削部分的构成要素（三而两刃一尖）。

P25前刀面：切削过程小切屑流出所经过的刀具表面；主后刀面：切削过程小与工件过渡表面相对的刀具表面; 副后刀面：切削过程中少工件已加工表面相对的刀具表面；主切削刃：前刀面与主后刀面的交线。

机械制造技术基础复习提纲机械制造技术基础复习提纲机械制造技术基础是机械工程专业的主干课程之一，也是机械制造与自动化专业的必修课程。

其内容广泛、难度较大，涉及到机械制造工艺、机械制图、工程力学、材料力学、机械设计基础、机械加工技术、计量学、机械制造自动化等多方面知识。

下面是一份机械制造技术基础复习提纲，旨在帮助学生更全面地掌握这门课程的知识点和重难点。

一、机械制造工艺1. 常见的机械制造工艺包括：铸造、焊接、锻造、剪切、成形、切削、装配等。

2. 铸造工艺：砂型铸造、压铸、浇注铸造等。

3. 焊接工艺：气焊、电弧焊、熔化极气体保护焊、等离子弧焊等。

4. 锻造工艺：自由锻、模锻、半模锻等。

5. 成形工艺：冲压、拉伸、挤压等。

6. 切削工艺：车削、铣削、钻削、刨削等。

7. 装配工艺：机械装配、电力组装、轴承安装等。

二、机械制图1. 基本制图法：投影法、剖视法、轴测投影、透视投影等。

2. 图案符号和代号：点、线、面、箭头、尺寸标注、注释等。

3. 常见的制图工具：钢笔、三角板、比例尺、圆规、弧形规等。

4. 组装图和分解图：包括产品总装图、嵌合图、分解图等。

三、工程力学1. 力的概念和力的分析：包括力的合成、分解和平衡。

2. 物体的受力分析：包括弹性体内应力分析和静力学分析。

3. 静力学分析：包括平衡分析、受力分析和剪力和弯矩图等。

4. 动力学分析：包括速度和加速度的概念，以及牛顿定律、动量、功和能量等重要概念。

四、材料力学1. 材料的力学性能：包括弹性模量、屈服强度、延伸率和冲击韧性等。

2. 杆件的受力分析：包括杆件的外力分析、截面特性和悬挂问题等。

3. 板件的受力分析：包括板件的外力分析、板件应力分布图和板斜裂纹等。

五、机械设计基础1. 设计思想：包括先进性、可靠性、经济性、安全性等要素。

2. 设计流程：包括需求分析、概念设计、细节设计、工程图设计等。

3. 机械设计的基本要素：包括机械零部件、机械运动、机械结构和机械动力学等。

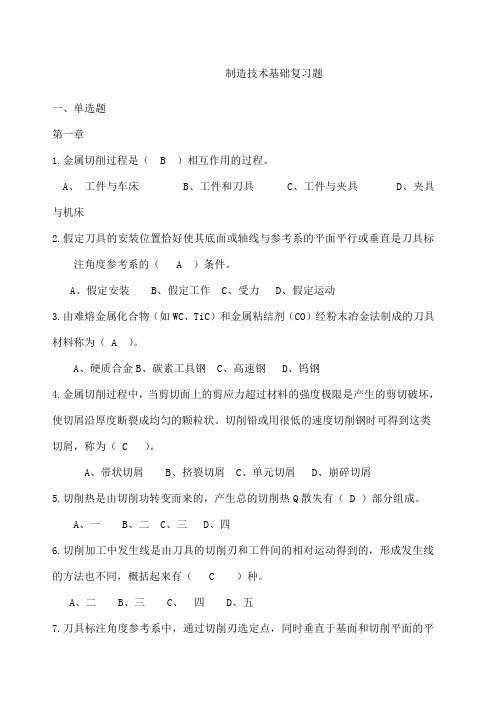

制造技术基础复习题一、单选题第一章1.金属切削过程是（ B ）相互作用的过程。

A、工件与车床B、工件和刀具C、工件与夹具D、夹具与机床2.假定刀具的安装位置恰好使其底面或轴线与参考系的平面平行或垂直是刀具标注角度参考系的（ A ）条件。

A、假定安装B、假定工作C、受力D、假定运动3.由难熔金属化合物（如WC、TiC）和金属粘结剂（CO）经粉末冶金法制成的刀具材料称为（ A ）。

A、硬质合金B、碳素工具钢C、高速钢D、钨钢4.金属切削过程中，当剪切面上的剪应力超过材料的强度极限是产生的剪切破坏，使切屑沿厚度断裂成均匀的颗粒状。

切削铅或用很低的速度切削钢时可得到这类切屑，称为（ C ）。

A、带状切屑B、挤裂切屑C、单元切屑D、崩碎切屑5.切削热是由切削功转变而来的，产生总的切削热Q散失有（ D ）部分组成。

A、一B、二C、三D、四6.切削加工中发生线是由刀具的切削刃和工件间的相对运动得到的，形成发生线的方法也不同，概括起来有（ C ）种。

A、二B、三C、四D、五7.刀具标注角度参考系中，通过切削刃选定点，同时垂直于基面和切削平面的平面是（ C ）。

A、法剖面B、背平面C、主剖面D、进给平面8.金属切削过程中，作用力与切削速度之间的夹角称为（ D ）。

A、前角B、剪切角C、后角D、作用角9.进给运动通常是机床中（C ）。

A、切削运动中消耗功率最多的B、切削运动中速度最高的运动C、不断地把切削层投入切削的运动D、使工件或刀具进入正确加工位置的运动。

10. 在立式钻床上钻孔，其主运动和进给运动（B ）。

A、均由工件来完成B、均由刀具来完成C、分别由工件和刀具来完成D、分别由刀具和工件来完成。

11.刀具材料在高温下保持硬度、耐磨性、强度和韧性的能力，称为刀具材料（ C ）。

A、切削加工性B、铸造性C、高的耐热性D、足够的强度和韧性12.在背吃刀量 ap 和进给量 f一定的条件下，切削厚度与切削宽度的比值取决于（ C ）。

机械制造技术基础1. 试分析图所示的三种加工情况。

加工后工件表面会产生何种形状误差?假设工件的刚度很大，且车床床头刚度大于尾座刚度。

答：如图a 所示，在径向切削力的作用下，尾顶尖处的位移量大于前顶尖处的位移量，加工后工件外圆表面呈锥形，右端直径大于左端直径。

如图b 所示，在轴向切削力的作用下，工件受到扭矩的作用会产生沿顺时针方向的偏转。

若刀具刚度很大，加工后端面会产生中凹。

如图c 所示，由于切削力作用点位置变化，将使工件产生鞍形误差，且右端直径大于左端直径。

2. 如习图4-2-5所示，零件安装在车床三爪卡盘上车孔（内孔车刀安装在刀架上）。

加工后发现被加工孔出现外大里小的锥度误差。

产生该误差的可能原因有（ ② ③ ）。

① 主轴径向跳动② 三爪装夹面与主轴回转轴线不同轴 ③ 车床纵向导轨与主轴回转轴线不平行④ 刀杆刚性不足3. 在车床上以两顶尖定位车削光轴，车后发现工件中部直径偏大，两头直径偏小，其可能的原因有（ ① ③ ）。

① 工件刚度不足 ② 前后顶尖刚度不足③ 车床纵向导轨直线度误差 ④ 导轨扭曲习图4-2-54.在车床上车削光轴（习图4-2-7），车后发现工件A处直径比B处直径大，其可能的原因有（②③ ④）。

①刀架刚度不足② 尾顶尖刚度不足③ 导轨扭曲④ 车床纵向导轨与主轴回转轴线不平行5.如习图4-2-8所示，零件安装在车床三爪卡盘上钻孔（钻头安装在尾座上）。

加工后测量，发现孔径偏大。

造成孔径偏大的可能原因有（② ③ ④）。

①车床导轨与主轴回转轴线不平行②尾座套筒轴线与主轴回转轴线不同轴③刀具热变形④钻头刃磨不对称6.图所示为车床进刀轴架零件，若已知其工艺过程为：(1)粗精刨底面和凸台；(2)粗精镗φ32H7孔；(3)钻、扩、铰φl 6H9孔。

试选择各工序的定位基准并确定各限制几个自由度。

分析工序(3)的定位基准解：第一道工序按划线找正，刨底面和凸台。

第二道工序粗精镗φ32H7孔。

加工要求为尺寸32±0.1㎜、6±0.1㎜及凸台侧面K的平行度0.03㎜。
