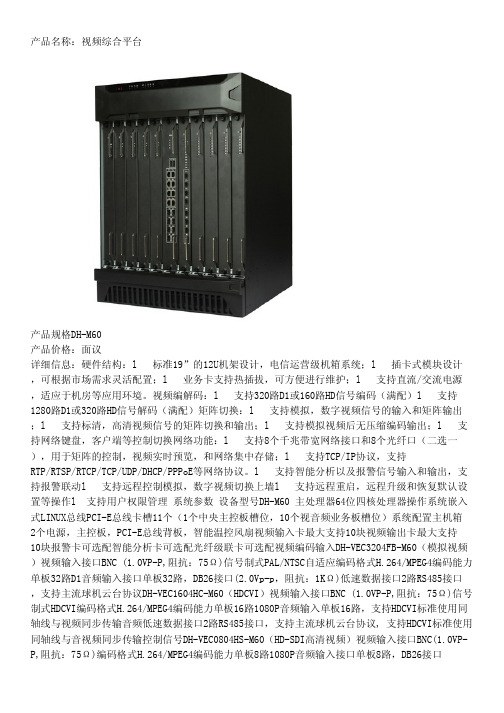

产品名称：视频综合平台产品规格DH-M60产品价格：面议详细信息：硬件结构：l 标准19”的12U机架设计，电信运营级机箱系统；l 插卡式模块设计，可根据市场需求灵活配置；l 业务卡支持热插拔，可方便进行维护；l 支持直流/交流电源，适应于机房等应用环境。
视频编解码：l 支持320路D1或160路HD信号编码（满配）l 支持1280路D1或320路HD信号解码（满配）矩阵切换：l 支持模拟，数字视频信号的输入和矩阵输出；l 支持标清，高清视频信号的矩阵切换和输出；l 支持模拟视频后无压缩编码输出；l 支持网络键盘，客户端等控制切换网络功能：l 支持8个千兆带宽网络接口和8个光纤口（二选一），用于矩阵的控制，视频实时预览，和网络集中存储；l 支持TCP/IP协议，支持RTP/RTSP/RTCP/TCP/UDP/DHCP/PPPoE等网络协议。
l 支持智能分析以及报警信号输入和输出，支持报警联动l 支持远程控制模拟，数字视频切换上墙l 支持远程重启，远程升级和恢复默认设置等操作l 支持用户权限管理 系统参数 设备型号DH-M60 主处理器64位四核处理器操作系统嵌入式LINUX总线PCI-E总线卡槽11个（1个中央主控板槽位，10个视音频业务板槽位）系统配置主机箱2个电源，主控板，PCI-E总线背板，智能温控风扇视频输入卡最大支持10块视频输出卡最大支持10块报警卡可选配智能分析卡可选配光纤级联卡可选配视频编码输入DH-VEC3204FB-M60（模拟视频）视频输入接口BNC (1.0VP-P,阻抗：75Ω)信号制式PAL/NTSC自适应编码格式H.264/MPEG4编码能力单板32路D1音频输入接口单板32路，DB26接口(2.0Vp-p，阻抗：1KΩ)低速数据接口2路RS485接口，支持主流球机云台协议DH-VEC1604HC-M60（HDCVI）视频输入接口BNC (1.0VP-P,阻抗：75Ω)信号制式HDCVI编码格式H.264/MPEG4编码能力单板16路1080P音频输入单板16路，支持HDCVI标准使用同轴线与视频同步传输音频低速数据接口2路RS485接口，支持主流球机云台协议, 支持HDCVI标准使用同轴线与音视频同步传输控制信号DH-VEC0804HS-M60（HD-SDI高清视频）视频输入接口BNC(1.0VP-P,阻抗：75Ω)编码格式H.264/MPEG4编码能力单板8路1080P音频输入接口单板8路，DB26接口(2.0Vp-p，阻抗：1KΩ)低速数据接口2路RS485接口，支持主流球机云台协议DH-VEC1604HS-M60（HD-SDI高清视频）视频输入接口BNC(1.0VP-P,阻抗：75Ω)编码格式H.264/MPEG4编码能力单板16路1080P音频输入接口单板16路，DB26接口(2.0Vp-p，阻抗：1KΩ)低速数据接口2路RS485接口，支持主流球机云台协议DH-VEC0804HD-M60（DVI/VGA高清视频）视频输入接口DVI-I接口编码格式H.264/MPEG4编码能力单板8路1080P，支持1080P/720P/UXGA/SXGA+ /SXGA/XGA/SVGA/VGA分辨率，支持VGA、YPbPr逐行分量信号，支持RGBHV以及SOG信号音频输入接口单板8路，DB26接口(2.0Vp-p，阻抗：1KΩ)低速数据接口2路RS485接口，支持主流球机云台协议DH-VEC1604HF-M60（光纤视频）光模块SFP光模块光纤接口LC接口编码格式H.264/MPEG4编码能力单板16路1080P/UXGA/720P/D1音频输入接口单板16路，DB26接口(2.0Vp-p，阻抗：1KΩ)低速数据接口2路RS485接口，支持主流球机云台协议网络视频编码标准H．264/MPEG4/ONVIF/PISA传输协议TCP/UDP/RTP/RTSP/RTCP接入设备IPC，DVR，NVS，NVR视频分辨率1080P/UXGA/720P/D1/HD1/2CIF/CIF/QCIF视频解码输出DH-VDC1204B-M60（BNC接口）解码能力单板支持48路D1解码视频输出接口12路BNC接口音频输出接口DB15接口, 12路line out画面分割1/4画面分割低速数据接口2路RS485接口，支持主流球机云台协议DH-VDC0804V-M60（VGA接口）解码能力单板支持32路1080P/64路720P/128路D1解码视频输出接口8路VGA接口音频输出接口DB15接口, 8路line out画面分割1/4/9/16画面分割低速数据接口2路RS485接口，支持主流球机云台协议DH-VDC0804D-M60（DVI接口）解码能力单板支持32路1080P/64路720P/128路D1解码视频输出接口8路DVI接口音频输出接口DB15接口, 8路line out画面分割1/4/9/16画面分割低速数据接口2路RS485接口，支持主流球机云台协议DH-VDC0804H-M60 (HDMI接口)解码能力单板支持32路1080P/64路720P/128路D1解码视频输出接口8路HDMI接口音频输出接口DB15接口, 8路line out画面分割1/4/9/16画面分割低速数据接口2路RS485接口，支持主流球机云台协议智能分析DH-VFC3212I-M60智能分析分辨率以及路数支持32路D1或 16路720P或12路1080P视频智能分析视频分辨率1080P/720P/D1分析能力支持绊线穿越检测，区域入侵检测，围栏跨越检测，徘徊等智能分析功能，并支持联动报警功能DH-VFC3212IO-M60智能分析分辨率以及路数支持32路D1或16路720P或12路1080P视频智能分析视频分辨率1080P/720P/D1分析能力支持绊线穿越检测，区域入侵检测，围栏跨越检测，徘徊等智能分析功能，并支持联动报警功能报警输入输出支持32路报警输入和16路报警输出报警信号DH-VFC6416MI-M60报警输入输出支持64路报警输入，16路报警输出串行接口4个RS232，8个RS485/422（通过软件界面可调）所有串口使用RJ45接口其他支持联动报警功能，支持透明串口功能系统级联DH-VFC0804JF-M60光模块SFP光模块接口LC接口级联能力可传输16路高清/64路标清，支持以太网和RS485透传矩阵交换能力矩阵交换视频源模拟摄相机，数字摄相机，IPC，DVR，NVS，NVR等视频源接入IP高清矩阵交换满配支持1280路D1接入，支持320路1080P解码，支持80路1080P，160路720P，320路D1网络视频矩阵交换。
视频监控图像上墙的六种方案，你知道几个？视频监控系统普及的今天，几乎没人愿意每天盯着小小的电脑监视器，且显示的视频路数无法满足实际要求，因此，搭建一个可以集中监控的电视墙环境，几乎成了每个监控项目都必须要解决的问题。
那么，针对市场上五花八门的视频监控上墙解决方案，我们来做一番比较。
一、使用DVR/NVR直接显示上墙这种办法是成本最低廉的，但这里有不少限制：▪无法实现分散点的集中上墙。
譬如连锁经营的酒店，如果我在总部建立一个集中上墙的环境，这个就很麻烦了。
这里面要考虑的地方非常多，包括网络环境、映射、带宽、码流等。
▪不能随意控制，要控制只能去操作那个DVR。
如果一台DVR上设置好了16路摄像机，当你想控制某个画面时，你还得记住它在哪个DVR上，然后到那个DVR上去操作鼠标。
▪布局环境上的影响非常大。
譬如专业的上墙环境，放置设备的机柜在电视墙后面，而需要用电视墙前面的操作台坐席来控制大屏。
这个时候，用这个办法显然就很麻烦了，因为你不可能把DVR放在大屏后，而拖了好多个长长的鼠标线到操作台坐席上。
二、使用模拟矩阵常见的结构图如上，这种应用场景下，应该说是一种专业上墙办法了。
大家可以看出，虽然模拟矩阵本身不贵，但要使用大量的视频线，甚至光端机，而且必须要从摄像机所在位置拉线到中心来，这个施工成本会非常高。
更重要的一点是，这种办法更适合模拟摄像机和DVR，但高清网络时代，大部分IPC 根本没有视频输出，那么这种办法就会陷入死局，这也是传统的模拟矩阵厂商在高清时代碰到的一个最大挑战。
三、使用解码器解码器真是一个很虚幻的概念，目前市场上，99%的解码器都是由DVR/NVR 底板做成的，甚至连程序都不变，几乎都没有独立的SDK协议。
这样来看，使用解码器的方案其实和使用DVR和NVR的方案没有根本区别，这种情况下，它的优劣点也非常清楚了，这里就不赘述了。
四、使用数字矩阵数字矩阵是一款将前端数字视频信号进行解码上墙的中高端解码设备,其信号的输入端为千兆网口，输出端为标准的VGA/DVI/HDMI视频接口，可直接连接显示屏，也可连接拼接控制器。
视频综合平台主要功能1多种输入/输出1）支持网络编码视频输入、VGA信号输入，数字矩阵交换和网络IP矩阵交换输出。
2）支持DVI/HDMI/VGA接口输出、整机最大支持256路D1/128路720P/64路1080P解码输出。
2解码上墙1）支持实时视频解码上墙，用户可以用鼠标直接拖拽树形资源上的监控点到解码窗口中，立刻进行该监控点实时视频的解码上墙处理；2）支持历史录像回放视频解码上墙，用户可查询前端设备或中心存储录像，并将播放的录像视频直接拖拽到解码窗口中，立刻进行该监控点当前回放视频的解码上墙功能；3）支持动态解码上墙云台控制功能，在监控点实时视频进行解码上墙时，用户对解码窗口进行选中后，点击云台控制操作盘进行云台控制操作；4）支持多画面分割，解码窗口支持多画面分割，能够支持1、4、9、16等多种分割模式3拼控管理1）支持大屏拼接功能，系统支持模数混合矩阵接入，能够实现模数混合矩阵解码板大屏拼控功能，通过鼠标框选的方式，快速的将多个独立的解码窗口拼接成一个大屏，适用于高清画面等需要重点监控的视频；2）支持开窗漫游功能，大屏拼接后用户可以选择最多打开三个漫游窗体，漫游窗体图像可以叠加和自由调节位置和大小，满足更多用户个性化图像解码上墙的需要。
4报警上墙1）支持单屏报警上墙，用户可以在独立的监视屏或拼接大屏中进行报警上大屏配置，当计划内的报警产生时能够在配置的大屏中进行报警上墙功能，整个配置可按监视屏配置多个报警，各个监视屏可独立配置；2）支持报警场景切换，用户可以单独配置一个报警场景，当该报警场景上配置的报警触发时，电视墙自动切换到报警场景中，并进行相应的视频解码上墙显示。
5其他功能视频综合平台集成了视频输入、输出，视频编码、解码，大屏拼接控制、视频开窗、漫游等功能，将原来需要多个设备才能实现的功能集中在一台设备上，从而降低了设备之间连接线缆的成本，减少了故障点，减少了设备空间占用，为整个机房的美观创造了良好条件。
海康视频综合平台简介视频综合平台是一款电信级机架式视频处理综合平台产品，硬件结构设计上参考ATCA(Advanced Telecommunications Computing Architecture 高级电信计算架构)标准，主要功能: 模拟和数字视频信号切换，视频图像行为分析，视频信号编解码，视频压缩数据集中管理存储和网络实时预览的；各种网络功能，日志功能；用户和权限管理；设备维护功能等于一体的综合视频处理平台。
在硬件和结构设计上采用ATCA标准的系统架构，视频综合平台以大容量双高速交换总线为互连背板，插入功能强大视频处理板。
机箱高度12U，可以放在19英寸，12U高度以上，600mm深机框中，采用插拔式模块化设计，内含11个前后垂直竖插槽位，包括一块中央主控板、10块视频图像处理板。
直流输入电源外置，采用双路1+1冗余-48V电源输出。
产品特点●同时支持数字矩阵交换和网络IP矩阵交换，支持多种模拟输入、数字等压缩、非压缩高清视频信号输入和多种模拟、数字压缩、非压缩信号的输出转换，并可输出到模拟和数字显示设备上，实现了真正意义上的全高清、全数字化的矩阵。
●无阻塞的双高速背板及交换能力，满足高速、大容量视频业务数据交换传输的需求。
实现全数字化任意输入数字信号经过高速背板总线切换到任意输出的矩阵功能。
●最多可插入10片刀片式视频图像处理板，视频图像处理板分为视频输入（编码）板和视频高清显示（解码）板，通过插入不同片数的视频输入板和视频高清显示板，可以组合成 64（进）×16（出）、128（进）×32（出）、256（进）×64（出）等各种规格的数字视频全交叉交换矩阵。
●大容量运营级ATCA机箱系统，强大的高密度处理器硬件构架，采用双电源提供冗余切换后备保护，机箱温度自动检测，智能风扇自动调温技术，保证系统稳定运行。
●强大的视频图像编解码能力，提供网络视频预览，视频数据网络集中存储和视频解码功能，每一块视频输入（编码）板可以实现32路标清H.264格式编码，每一块视频输出（解码）板可以同时对32标清编流解码，并提供8个高清（1920×1080）输出接口。
海康视频综合平台简介视频综合平台是一款电信级机架式视频处理综合平台产品，硬件结构设计上参考ATCA(Advanced Telecommunications Computing Architecture 高级电信计算架构)标准，主要功能: 模拟和数字视频信号切换，视频图像行为分析，视频信号编解码，视频压缩数据集中管理存储和网络实时预览的；各种网络功能，日志功能；用户和权限管理；设备维护功能等于一体的综合视频处理平台。
在硬件和结构设计上采用ATCA标准的系统架构，视频综合平台以大容量双高速交换总线为互连背板，插入功能强大视频处理板。
机箱高度12U，可以放在19英寸，12U高度以上，600mm深机框中，采用插拔式模块化设计，含11个前后垂直竖插槽位，包括一块中央主控板、10块视频图像处理板。
直流输入电源外置，采用双路1+1冗余-48V电源输出。
产品特点●同时支持数字矩阵交换和网络IP矩阵交换，支持多种模拟输入、数字等压缩、非压缩高清视频信号输入和多种模拟、数字压缩、非压缩信号的输出转换，并可输出到模拟和数字显示设备上，实现了真正意义上的全高清、全数字化的矩阵。
●无阻塞的双高速背板及交换能力，满足高速、大容量视频业务数据交换传输的需求。
实现全数字化任意输入数字信号经过高速背板总线切换到任意输出的矩阵功能。
●最多可插入10片刀片式视频图像处理板，视频图像处理板分为视频输入（编码）板和视频高清显示（解码）板，通过插入不同片数的视频输入板和视频高清显示板，可以组合成 64（进）×16（出）、128（进）×32（出）、256（进）×64（出）等各种规格的数字视频全交叉交换矩阵。
●大容量运营级ATCA机箱系统，强大的高密度处理器硬件构架，采用双电源提供冗余切换后备保护，机箱温度自动检测，智能风扇自动调温技术，保证系统稳定运行。
●强大的视频图像编解码能力，提供网络视频预览，视频数据网络集中存储和视频解码功能，每一块视频输入（编码）板可以实现32路标清H.264格式编码，每一块视频输出（解码）板可以同时对32标清编流解码，并提供8个高清（1920×1080）输出接口。
视频监控平台一体机的重要性视频综合平台一体机是集视频接入、存储、转发、管理于一体的软硬件设备，采用高性能硬件平台，内嵌视频监控系统软件，可直接实现视频监控的前端接入、媒体调度、视频存储、业务管理、存储管理、设备管理、系统管理等功能。
对于前端设备较多的场合，使用上述模式联网已经不能满足用户方的需求，对于多类型设备联网后功能要求包括设备管理、参数设置、报警分发处理、分布式存储以及后期的分析处理都需要专门的平台软件配合相应硬件服务器群组备完成。
一些增值服务需要在中心管理软件来实现，所以中心管理平台软件相应模块在整个系统中非常重要。
管理平台软件在应用中的特点1、系统负载能力系统负载能力是指平台管理软件能够支持的最大负荷稳定运行的视频监控点数和客户访问数。
这项指标决定了平台软件系统的建设规模。
当前，随着平安城市、金融联网等大型联网项目的实施以及跨地域性联网项目的建设，系统链接的设备越来越多，分控规模也不断扩大，因此整套系统的负载能力决定着联网项目的规模。
为了满足上述需求，在平台软件系统中越来越多的引进了多级目录架构、多服务群组处理功能，以适应大规模联网需求。
2、人性化用户界面以往的一些安防系统软件专业术语较多，影响了一部分普通用户的使用。
所以一个成熟的平台监控系统需要简化用户操作，通过简便的图形化操作使功能菜单更直观，即使是从未接触过的用户都能快速上手。
例如采用web方式访问，通过页面快捷方式进入分级菜单以及充分利用鼠标功能等等，软件系统操作简繁与否在很大程序上影响系统的友好度。
3、简便的调试工具在施工的过程中，往往需要预先对大批量的前端设备进行分配地址和参数设定，如果针对每个设备都要进行单独配置会是一件分厂繁琐的工作，通过使用平台软件中的配置功能，就可以实现对前端设备的批量设置修改，一方面可以大量节省调试时间，另一方面可以确保设定的一致性，提高前端产品的调试成功率。
4、功能模块化组合由于前端设备在选用上比较灵活，分为PC式数字硬盘录像机、嵌入式DVR、视频服务器、网络摄像机等产品，因此在功能模块上可以根据需求配备不同的模块，例如客户端的基础上增加用户验证服务器、数字矩阵服务器、流媒体转发服务器等组件即可组成总和管理平台系统。
视频监控平台一体机的重要性视频综合平台一体机就是集视频接入、存储、转发、管理于一体的软硬件设备,采用高性能硬件平台,内嵌视频监控系统软件,可直接实现视频监控的前端接入、媒体调度、视频存储、业务管理、存储管理、设备管理、系统管理等功能。
对于前端设备较多的场合,使用上述模式联网已经不能满足用户方的需求,对于多类型设备联网后功能要求包括设备管理、参数设置、报警分发处理、分布式存储以及后期的分析处理都需要专门的平台软件配合相应硬件服务器群组备完成。
一些增值服务需要在中心管理软件来实现,所以中心管理平台软件相应模块在整个系统中非常重要。
管理平台软件在应用中的特点1、系统负载能力系统负载能力就是指平台管理软件能够支持的最大负荷稳定运行的视频监控点数与客户访问数。
这项指标决定了平台软件系统的建设规模。
当前,随着平安城市、金融联网等大型联网项目的实施以及跨地域性联网项目的建设,系统链接的设备越来越多,分控规模也不断扩大,因此整套系统的负载能力决定着联网项目的规模。
为了满足上述需求,在平台软件系统中越来越多的引进了多级目录架构、多服务群组处理功能,以适应大规模联网需求。
2、人性化用户界面以往的一些安防系统软件专业术语较多,影响了一部分普通用户的使用。
所以一个成熟的平台监控系统需要简化用户操作,通过简便的图形化操作使功能菜单更直观,即使就是从未接触过的用户都能快速上手。
例如采用web方式访问,通过页面快捷方式进入分级菜单以及充分利用鼠标功能等等,软件系统操作简繁与否在很大程序上影响系统的友好度。
3、简便的调试工具在施工的过程中,往往需要预先对大批量的前端设备进行分配地址与参数设定,如果针对每个设备都要进行单独配置会就是一件分厂繁琐的工作,通过使用平台软件中的配置功能,就可以实现对前端设备的批量设置修改,一方面可以大量节省调试时间,另一方面可以确保设定的一致性,提高前端产品的调试成功率。
4、功能模块化组合由于前端设备在选用上比较灵活,分为PC式数字硬盘录像机、嵌入式DVR、视频服务器、网络摄像机等产品,因此在功能模块上可以根据需求配备不同的模块,例如客户端的基础上增加用户验证服务器、数字矩阵服务器、流媒体转发服务器等组件即可组成总与管理平台系统。
