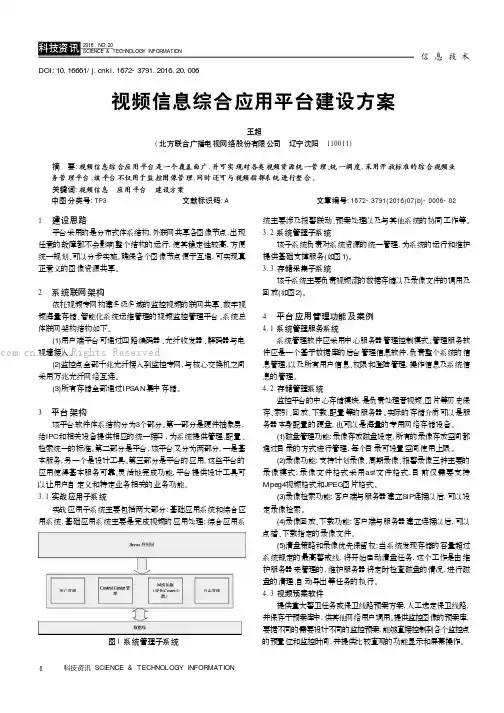

信 息 技 术6科技资讯 SCIENCE & TECHNOLOGY INFORMATION1 建设思路平台采用的是分布式体系结构,外联网共享各图像节点,出现任意的故障都不会影响整个结构的运行,使其稳定性较高,方便统一规划、可以分步实施。
确保各个图像节点便于互通,可实现真正意义的图像资源共享。
2 系统联网架构依托视频专网构建多级多域的监控视频的联网共享、数字视频海量存储、智能化系统运维管理的视频监控管理平台。
系统总体联网架构结构如下。
(1)用户端平台可通过四路编码器、光纤收发器、解码器与电视墙接入。
(2)监控点全部千兆光纤接入到监控专网,与核心交换机之间采用万兆光纤网络互连。
(3)所有存储全部通过IPSAN 集中存储。
3 平台架构该平台软件体系结构分为3个部分。
第一部分是硬件抽象层,给IPC 和相关设备提供相应的统一接口,为系统提供管理、配置、检索统一的标准。
第二部分是平台,该平台又分为两部分,一是基本服务,另一个是设计工具。
第三部分是平台的应用,这些平台的应用使得基本服务可靠、灵活地完成功能,平台提供设计工具可以让用户自定义和特定业务相关的业务功能。
3.1 实战应用子系统实战应用子系统主要包括两大部分:基础应用系统和综合应用系统,基础应用系统主要是完成视频的应用处理;综合应用系统主要涉及报警联动、预案处理以及与其他系统的协同工作等。
3.2 系统管理子系统该子系统负责对系统资源的统一管理,为系统的运行和维护提供基础支撑服务(如图1)。
3.3 存储采集子系统该子系统主要负责视频流的数据存储以及录像文件的调用及回放(如图2)。
4 平台应用管理功能及案例4.1 系统管理服务系统系统管理软件应采用中心服务器管理控制模式。
管理服务软件应是一个基于数据库的后台管理信息软件,负责整个系统的信息管理,以及所有用户信息、权限和登陆管理,操作信息及系统信息的管理。
4.2 存储管理系统监控平台的中心存储模块,是负责处理音视频、图片等历史保存、索引、回放、下载、配置等的服务器。
