EN60598安规标准分析

CE灯具EN60598测试要求1、接地线要求稳定、可靠，要单独位置用于接地线，接地线时必须在地线端子下垫花垫；2、线头不能烫锡，必须要打铜端子或用带有绝缘的接线端子<terminal>3、用接线柱〈terminal block>时必须加绝缘片<paper insulated pad>固定，并标示L，N ,和地线标，用接线盒（double-insulaed wire connection box）时不用固定；4、灯头出线处要套黄蜡管，再用35mm的pc管从灯尾接进要装的管材，进出线管口要加牙管护套。

E14和E27灯头要用降落伞固线；5、灯罩等高温部分要有警示说明，说明书上要注明待灯珠冷却时才能用手触摸灯珠；6、台灯做斜度测试为6~8度；地灯做斜度测试为8~15度;7、台灯和地灯外露线要求有效防拉和防推，要用5N-4固线扣或折叠式压线板；8、二类灯具所有用线均要求双绝缘，不能有单绝缘的部位；9、台灯和地灯固定加重块时不能只用平垫，一定要加花垫；10、灯具在打高压测试时，二类灯具要打3750V，时间1分钟,一类灯具要打1500V，时间1分钟；11、灯体外观部分不能有过于尖锐的部位，以免伤人；12、内部接线须用黄腊管套住导线, 接线的闭端端子<close-end connectors>必须套热收缩管<heat shrinking sleeve>，灯鼓内主线要打8字扣,所有线要用扎线带<cable tie>扎紧;13、所有用吊钟的吊灯，必须在吊钟内焊攻M4牙的铁片用于接地线。

14、温升测试：在标准的防风罩中进行，分为正常和非正常两种状态。

正常是指在正常工作条件下测量灯具正常使用的受热最多位置的温度，实验过程中灯具上易触及部件、绝缘材料、内部布线、或安装环境都不能形成影响的安全温度。

非正常状态是指灯具在模拟故障，如灯座短路、倾倒等状态。

在测试中，如灯座、线圈的绕阻、内外布线、开关以及操作过程中手可触摸到的外表面等不可超过标准要求的规定值。

en 60598-2-22-2014标准中文EN 60598-2-22-2014是国际电工委员会（IEC）制定的关于灯具安全性的标准。

该标准规定了灯具的设计和制造要求，旨在保护用户免受灯具使用过程中可能出现的危险。

标准主要分为以下几个方面：一、安全性要求和试验方法：标准规定了灯具应满足的安全要求，如绝缘、接地、电气安全等。

同时，还详细阐述了各项试验的方法和要求。

这些试验包括火灾风险、机械风险、热风险等方面的测试，以确保灯具在正常使用过程中不会形成危险。

二、材料和结构要求：标准对灯具的材料和结构提出了具体要求。

例如，金属件应具有足够的强度和稳定性，塑料件应耐热、耐候等。

标准还规定了灯具设计中的一些基本原则，如散热、防雾霾、避免触电等。

三、电气要求和试验方法：标准明确了灯具电路的电气要求，并规定了相应的试验方法。

例如，灯具应具有足够的绝缘性能，以防止电击事故的发生。

标准还对灯具的功率、电流等参数进行了限定，以确保其安全可靠地工作。

四、防护等级和密封等级：标准对灯具的防护等级和密封等级提出了要求。

防护等级是指灯具对固体物体和液体的防护能力，典型的表示方式为IPXX，其中第一个X表示固体物体的防护等级，第二个X表示液体的防护等级。

密封等级是指灯具内部的防水能力，典型的表示方式为IPX4、IPX5等。

五、标识和说明：标准要求灯具上应标明相关的安全标识和说明，以便用户正确使用。

标识包括制造商信息、型号、额定电源等，说明包括安装要求、使用限制等。

总的来说，EN 60598-2-22-2014标准为灯具的设计、制造和使用提供了明确的要求和指导。

遵循该标准可以有效降低灯具使用过程中出现的安全风险，确保用户的人身和财产安全。

在购买和使用灯具时，消费者应选择符合该标准的产品，并按照标准中的要求正确操作和安装，以免造成意外和损失。

同时，制造商也应严格遵守标准要求，确保产品质量和安全性，为用户提供可靠的照明设备。

在灯具市场的竞争中，符合EN 60598-2-22-2014标准的产品将更具竞争力，因为它们经过了严格的安全测试和验证，能够为用户提供更好的使用体验和安全保障。

EN60598灯具欧洲安规标准一般要求与试验一:定义1 灯具LUMINAIRE凡是能分配,透出或转变一个或多个光源发出的光线的一种器具,并包括相应辅助部件.2 灯具的主要部件MAIN PART (OF LUMINAIRE)被固定在或直接吊挂在或直接安放在安装表面上的部件.3 普通灯具ORDINARY对带电部件提供保护,但没有特殊的IP等级.4 通用灯具GENERA不为专门目的设计的灯具.5 可调式灯具ADJUSTBLE通过铰链,升降装置,伸缩套管或类似装置可使灯具的主要部件旋转或移动的灯具.6 基本灯具BASIC LUMINAIRE最少量的部件装配而成的灯具,且符合各类灯具的要求.7 固定式灯具FIXED LUMINAIRE不能很方便地从一处移到另一处的灯具,既只能借助于工具才能移动或用于不易接触到之处.8 可移式灯具PORTABLE正常使用时,灯具连接电源后能从一处移到另一处.9 嵌入式灯具RECESSED LUMINAIRE制造厂指定完全或部分嵌入安装表面的灯具.10 额定电压RATED VOLTAGE由制造厂规定的灯具电源电压.11 额定功率RATED W ATTAGE设计灯具时规定的光源个数和光源的额定功率.12 不可拆卸的软缆或软线只有借助工具才能从灯具上拆卸的软缆或软线.13 带电部件LIVE PART在正常使用过程中,可能引起带电的导电部件.但中心导线应看做是带电部件.14 基本绝缘BASIC INSULATION加在带电部件上提供防止触电的基本保护的绝缘.15 补充绝缘SUPPLEMENTARY除基本绝缘以外,当基本基本绝缘失效时为防止触电而提供的独立绝缘.16 双重绝缘DOUBLE INSULATION由基本绝缘和补充绝缘组成的绝缘.17 加强绝缘REINGORCED INSULATION应用在带电部件上的一种单一绝缘系统,它提供相当于双重绝缘的防触电保护等级.180类灯具CLASS 0 LUMINAIRE依靠基本绝缘作为防触点保护的灯具.19I类灯具CLASS I LUMINAIRE灯具的防触电保护不仅依靠基本绝缘而且还包括附加的安全措施,即把易触及导电部件连接到设施的固定线路中的保护导线上,使易触及的导电部件在基本绝缘失效时不致带电.20II类灯具CLASS II LUMINAIRE防触电保护不仅依靠基本绝缘,而且具有附加安全措施,例如:双重绝缘或加强绝缘,但没有接地或依赖安装条件的保护措施.21III类灯具CLASS III LUMINAIRE防触电保护依靠电源电压为安全特低电压(42V)SELV,并且其中不含产生高于SELV的电压的一类灯具.22额定最大环境温度RATED MAXIMUM AMBIENT TEMPERATURE 由制造厂规定的最高持续温度,在此温度中,灯具可处于正常情况下工作. 23 镇流器BALLAST电感,电容或电阻,单个或组合成的一种器件,接入电源和一个或多个电灯之间,主要用于将光源的电流限制在规定的数值.24 电源电缆SUPPLY CABLE与灯具连接的电缆,它是固定布线的一部分.25器具藕合器APPLRANCE COUPLER能使软缆任意连接到灯具的一种装置,它由两个部件组成一是带有插套的连接器,它是连接电源的软缆组成整体或附属于其上的一部分,另一是带有插销的器具插座,它是与灯具结合的一部分或固定在灯具上.26 外部接线EXTERNAL WIRING通常指在灯具外部且附带在灯具上的布线.注:外部接线的全长,除灯具外部的一部分还包括进入灯具内部的一部分.27 内部接线INTERNAL WIRING通常指灯具内部且附带在灯具上的接线,它形成外部接线或电源电缆的接线端子与灯座,开关和类似部件的接线端子之间的连接.注:内部接线的全长未必就只是在灯具内部.28普通可燃材料NORMALLY FLAMMABLE MATERIAL材料的引燃温度至少为200 Cº,并且在此温度时该材料不致变形或强度降低.例如:木材和厚度大于2MM的以木材为基质的材料.29易燃材料READILY FLAMMABLE MATERIAL普通可燃材料和非可燃材料以外的一种材料.例如:木纤维和厚度小于2MM以木料为基质的材料.30 非可燃材料NON-COMBUSTIBLE MATERIAL不能助燃的材料.注:本标准意义中,如金属,灰浆,和混凝土可以任为是非可燃材料.31可燃材料FLAMMABLE MATERIAL不能满足第13.3.2条灼热丝实验要求的材料.32 安全特低电压(SELV) SAFETY EXTRA-LOW VOLTAGE在通过诸如安全隔离变压器或有隔离线圈的转换器与供电干线隔离开来的电路中,在导体之间或在任何导体与接地之间,其电压不超过50V.33工作电压WORKING VOLTAGE在开路条件下或正常工作时,在额定电源电压下,任何绝缘体两端可能产生的最高均方根电压,瞬间可忽略.34定型实验TYPE TEST对定型实验样品的一次或一系列实验,其目的是检验某一给定产品的设计是否符合有关标准的要求.35定型实验样品TYPE TEST SAMPLE由制造厂或可靠经销商提供的用于定型实验目的的一个或多个相似元件组成的样品.36接线端子TERMINAL灯具或部件中的一部分,用它来与导体进行电器连接.37接线端子座TERMINAL BLOCK在绝缘基座或壳体上面或内部安装有一个或多个接线端子的结合体,以便于导体的互连.38启动器STARTER一种启动装置它通常用于荧光灯,提供电极必要的预热,它与镇流器的串联阻抗配合起来产生一个冲击电压施加于灯上使灯启动.39安装表面MOUNTING在正常使用时,可以采取任何方式将灯具附着,悬吊,坐落或安置在上的,用于支承灯具的建筑,家具或其它结构的那个部分.40半灯具SEMI-LUMINAIRE类似于自镇流灯炮,但设计为使用可替换的光源或启动装置的器件.41自镇流灯泡SELF-BALLASTED LAMP包含灯和与之结合的光源已及为光源启动和稳定工作必须的附加元件的器件,它不被破坏是不能拆卸的.42电源插座安装式灯具MAINS SOOKET-OUTLET-MOUNTED LUMINAIRE 灯具附带整体插头既用作安装有用作电源连接.结构一, (导线管)走线槽(导线管)应光滑,去处刃边,毛口,毛刺和类似可能磨损导线绝缘层的东西,如:金属螺钉之类的东西不得凸伸到导线管内.二, 灯座(灯头)在更换光源过程中易受到旋转作用的灯座,合格性用目视和用施加不超过以下扭矩,历时1MIN试图使锁定的螺纹机械连接松动来检验:E40灯座 4.0N.M E26.E27和B22灯座2.0N.ME14和B15灯座(除烛型) 1.2N.M E14和B15烛型灯座次1.2N.ME10灯座次0.5N.MG5灯座 1.5N.M G13灯座3.0N.M对于按钮开关,固定装置受到的扭矩不超过0.8N.M三, 机械强度A 恶劣条件下使用的固定式和可移式灯具(非手提式)三个灯具样品中的一个,应承受三次单一的冲击,冲击点应在通常暴露表面上可能最薄弱处,样品不带灯泡,安装在坚固的支承面上.冲击由ǿ50MM,重0.51KG的钢球从H1.3M处下落产生能量为6.5N.MB 室外的灯具三个样品应冷却到-5±2ºC,并维持3H,承受上述冲击实验.C 恶劣条件下使用的可移式灯具(手提式)将灯具从离水泥地面包1M高处跌落4次,每次绕它的轴线旋转90º,实验应取下灯泡,但若有保护玻璃不取下,承受上述两条实验后不应有危及安全和使用的损坏,保护部件不应松动.D 螺钉，连接件灯具不同不见之间的螺纹和其它固定连接件，在正常使用中可能出现的扭矩，弯曲应力，振动等时，不应松动。

EN 60 598-1:2000+All, EN 60 598-2-4:2019, EN 60 598-2-6:1994.
e.g.Desk Lamp with built-in transformer
灯具的安规要求
电击或触电
接触带有高压的导体 接触电源的带有高电压输出端
灯具的安规要求
温度过高或火灾
灯具的安规要求
缆线的安置：
不可拆的软缆或软线与可重新布线的灯具连接时 应不使用特殊工具（如捲曲工具）就可重新安装。 对不可重新布线的灯具，可采用模压入的软缆或 软线。连接它们时不得采用螺钉连接。 电缆的入口应使芯线完全得到保护。 外接软缆用的、用硬质材料制的电缆入口应倒边， 使其光滑，其最小半径为0.5毫米。
导线固定梁
将导线伸入接线柱，拧紧接线柱螺钉，使导线不得 随便变动位置。 缆线应能承受的试验：
灯具的安规要求
内部线路
内部接线应采用标称截面积不小于0.5平方毫米的导线， 如果橡胶或PVC，其绝缘层的厚度最小为0.6毫米。
内部空间受到严格的限制，应采用截面积最小为0.4平 方毫米的导线以及厚度为0.5毫米的绝缘层，通过导线 的电流不超过2A。
接触到灯泡范围的高温 自燃或自爆 自燃扩散至其它物品
灯具的安规要求
机械方面存在的危险
接触到锋利的边沿 接触到旋转部件（如齿轮等）
灯具的安规要求
辐射性危险
X射线危害 IR/UV/激光危害
灯具的安规要求
本标准适用范围 Scope of standard
适用于电源电压不超过1000伏的钨丝灯 （Tungsten lamp)、管形荧光灯（fluorescent Lamp)和其它气体放电灯（discharge lamp) 的灯具。规定了电气、热及机械的安全要求。

TÜ V SÜ D Group
10 June 2015
Dep 30 artm ent:
导线的防护
TÜ V SÜ D Group
10 June 2015
Dep 31 artm ent:
导线的防护
TÜ V SÜ D Group
10 June 2015
Dep 32 artm ent:
导线的要求
•室外用灯具不可使用PVC线作外部导线 •电源线应有足够的绝缘及机械强度，IP20或以下灯具其 电源线线径应至少为0.75mm2，其余应至少为1.0mm2。 •电源线的三种连接方式 • X方式：用户可轻易更换的接线方式。 • Y方式：只有生产厂或其代理商才有能力更换的接线 方式。 • Z方式：只有破坏灯具才能拆换电源线的接线方式。 •外部导线进入灯具内部需加防拉装置，防拉装置中夹 住导线的部分应为绝缘材料。 •多股绞线接入螺钉接线柱时，绞线顶端与螺钉接触处 不可搪锡。
TÜ V SÜ D Group
10 June 2015 Dep 25 artm ent:
接地保护
• I类灯具中所有在绝缘损坏的情况下有 可能带电的金属部件均应可靠接地。
•提供接地的螺钉也应牢固，可靠，不会松动， 带漆的地方要加花垫。
•在结构上要保证，在断开电源线的时候，接地 线是最后断开的一根。 •接地线无论在灯具内部或外部，均应用黄绿线 以给人以醒目的标志。并且黄绿线只能用作接地。
TÜ V SÜ D Group
10 June 2015
Dep 5 artm ent:
安规理念及其相关要求
• 电击伤害 • 热的危害 • 机械及其它伤害
产 品 的 设 计 和 结 构 必 须 能 够 保 证 在 正 常 使 用 和 可 能 的 失 败 条件 下, 不 会 对 使 用 者 产 生 触 电 和 其 它 危 险, 及 不 会 对 周 围 环 境 产生 危e 2015

EN60598灯具欧洲安规标准一般要求与试验一:定义1 灯具LUMINAIRE凡是能分配,透出或转变一个或多个光源发出的光线的一种器具,并包括相应辅助部件.2 灯具的主要部件MAIN PART (OF LUMINAIRE)被固定在或直接吊挂在或直接安放在安装表面上的部件.3 普通灯具ORDINARY对带电部件提供保护,但没有特殊的IP等级.4 通用灯具GENERA不为专门目的设计的灯具.5 可调式灯具ADJUSTBLE通过铰链,升降装置,伸缩套管或类似装置可使灯具的主要部件旋转或移动的灯具.6 基本灯具BASIC LUMINAIRE最少量的部件装配而成的灯具,且符合各类灯具的要求.7 固定式灯具FIXED LUMINAIRE不能很方便地从一处移到另一处的灯具,既只能借助于工具才能移动或用于不易接触到之处.8 可移式灯具PORTABLE正常使用时,灯具连接电源后能从一处移到另一处.9 嵌入式灯具RECESSED LUMINAIRE制造厂指定完全或部分嵌入安装表面的灯具.10 额定电压RA TED VOL TAGE由制造厂规定的灯具电源电压.11 额定功率RA TED WA TTAGE设计灯具时规定的光源个数和光源的额定功率.12 不可拆卸的软缆或软线只有借助工具才能从灯具上拆卸的软缆或软线.13 带电部件LIVE PART在正常使用过程中,可能引起带电的导电部件.但中心导线应看做是带电部件.14 基本绝缘BASIC INSULA TION加在带电部件上提供防止触电的基本保护的绝缘.15 补充绝缘SUPPLEMENTARY除基本绝缘以外,当基本基本绝缘失效时为防止触电而提供的独立绝缘.16 双重绝缘DOUBLE INSULA TION由基本绝缘和补充绝缘组成的绝缘.17 加强绝缘REINGORCED INSULA TION应用在带电部件上的一种单一绝缘系统,它提供相当于双重绝缘的防触电保护等级. 180类灯具CLASS 0 LUMINAIRE依靠基本绝缘作为防触点保护的灯具.19I类灯具CLASS I LUMINAIRE灯具的防触电保护不仅依靠基本绝缘而且还包括附加的安全措施,即把易触及导电部件连接到设施的固定线路中的保护导线上,使易触及的导电部件在基本绝缘失效时不致带电.20II类灯具CLASS II LUMINAIRE防触电保护不仅依靠基本绝缘,而且具有附加安全措施,例如:双重绝缘或加强绝缘,但没有接地或依赖安装条件的保护措施.21III类灯具CLASS III LUMINAIRE防触电保护依靠电源电压为安全特低电压(42V)SEL V,并且其中不含产生高于SEL V的电压的一类灯具.22额定最大环境温度RA TED MAXIMUM AMBIENT TEMPERA TURE 由制造厂规定的最高持续温度,在此温度中,灯具可处于正常情况下工作.23 镇流器BALLAST电感,电容或电阻,单个或组合成的一种器件,接入电源和一个或多个电灯之间,主要用于将光源的电流限制在规定的数值.24 电源电缆SUPPL Y CABLE与灯具连接的电缆,它是固定布线的一部分.25器具藕合器APPLRANCE COUPLER能使软缆任意连接到灯具的一种装置,它由两个部件组成一是带有插套的连接器,它是连接电源的软缆组成整体或附属于其上的一部分,另一是带有插销的器具插座,它是与灯具结合的一部分或固定在灯具上.26 外部接线EXTERNAL WIRING通常指在灯具外部且附带在灯具上的布线.注:外部接线的全长,除灯具外部的一部分还包括进入灯具内部的一部分.27 内部接线INTERNAL WIRING通常指灯具内部且附带在灯具上的接线,它形成外部接线或电源电缆的接线端子与灯座,开关和类似部件的接线端子之间的连接.注:内部接线的全长未必就只是在灯具内部.28普通可燃材料NORMALLY FLAMMABLE MA TERIAL材料的引燃温度至少为200 Cº,并且在此温度时该材料不致变形或强度降低.例如:木材和厚度大于2MM的以木材为基质的材料.29易燃材料READILY FLAMMABLE MATERIAL普通可燃材料和非可燃材料以外的一种材料.例如:木纤维和厚度小于2MM以木料为基质的材料.30 非可燃材料NON-COMBUSTIBLE MATERIAL不能助燃的材料.注:本标准意义中,如金属,灰浆,和混凝土可以任为是非可燃材料.31可燃材料FLAMMABLE MA TERIAL不能满足第13.3.2条灼热丝实验要求的材料.32 安全特低电压(SEL V) SAFETY EXTRA-LOW VOL TAGE在通过诸如安全隔离变压器或有隔离线圈的转换器与供电干线隔离开来的电路中,在导体之间或在任何导体与接地之间,其电压不超过50V.33工作电压WORKING VOL TAGE在开路条件下或正常工作时,在额定电源电压下,任何绝缘体两端可能产生的最高均方根电压,瞬间可忽略.34定型实验TYPE TEST对定型实验样品的一次或一系列实验,其目的是检验某一给定产品的设计是否符合有关标准的要求.35定型实验样品TYPE TEST SAMPLE由制造厂或可靠经销商提供的用于定型实验目的的一个或多个相似元件组成的样品.36接线端子TERMINAL灯具或部件中的一部分,用它来与导体进行电器连接.37接线端子座TERMINAL BLOCK在绝缘基座或壳体上面或内部安装有一个或多个接线端子的结合体,以便于导体的互连.38启动器STARTER一种启动装置它通常用于荧光灯,提供电极必要的预热,它与镇流器的串联阻抗配合起来产生一个冲击电压施加于灯上使灯启动.39安装表面MOUNTING在正常使用时,可以采取任何方式将灯具附着,悬吊,坐落或安置在上的,用于支承灯具的建筑,家具或其它结构的那个部分.40半灯具SEMI-LUMINAIRE类似于自镇流灯炮,但设计为使用可替换的光源或启动装置的器件.41自镇流灯泡SELF-BALLASTED LAMP包含灯和与之结合的光源已及为光源启动和稳定工作必须的附加元件的器件,它不被破坏是不能拆卸的.42电源插座安装式灯具MAINS SOOKET-OUTLET-MOUNTED LUMINAIRE 灯具附带整体插头既用作安装有用作电源连接.结构一, (导线管)走线槽(导线管)应光滑,去处刃边,毛口,毛刺和类似可能磨损导线绝缘层的东西,如:金属螺钉之类的东西不得凸伸到导线管内.二, 灯座(灯头)在更换光源过程中易受到旋转作用的灯座,合格性用目视和用施加不超过以下扭矩,历时1MIN试图使锁定的螺纹机械连接松动来检验:E40灯座 4.0N.M E26.E27和B22灯座 2.0N.M E14和B15灯座(除烛型) 1.2N.M E14和B15烛型灯座次 1.2N.M E10灯座次0.5N.MG5灯座 1.5N.M G13灯座 3.0N.M 对于按钮开关,固定装置受到的扭矩不超过0.8N.M三, 机械强度A 恶劣条件下使用的固定式和可移式灯具(非手提式)三个灯具样品中的一个,应承受三次单一的冲击,冲击点应在通常暴露表面上可能最薄弱处,样品不带灯泡,安装在坚固的支承面上.冲击由ǿ50MM,重0.51KG的钢球从H1.3M处下落产生能量为6.5N.MB 室外的灯具三个样品应冷却到-5±2ºC,并维持3H,承受上述冲击实验.C 恶劣条件下使用的可移式灯具(手提式)将灯具从离水泥地面包1M高处跌落4次,每次绕它的轴线旋转90º,实验应取下灯泡,但若有保护玻璃不取下,承受上述两条实验后不应有危及安全和使用的损坏,保护部件不应松动.D 螺钉，连接件灯具不同不见之间的螺纹和其它固定连接件，在正常使用中可能出现的扭矩，弯曲应力，振动等时，不应松动。

EN60598（欧洲灯具安规标准）EN60598内容概要1、灯具分类一般灯具可按以下方法进行分类：a、按防触电保护的方法，可分为ClassI、ClassII、ClassIII、Class0等不同的灯具b、按防尘、防潮级别的方法，可以IPXX来区别多种不同的灯具，其中第一个“X”为0-6的任一数字，第二个“X”为0-8的任一数字。

如：普通灯具，其IP等级一般为IP00或IP20；户外使用的灯具则至少应为IP21以上c、按照安装面材料的不同，右分为便于安装的可燃表面和安装在不可燃表面的灯具。

d、按照使用环境的不同，有普通用途的灯具和恶劣条件下使用的灯具，如“T”表示，在恶劣条件下使用的灯具。

注：一台灯具，在同分类组中不能同时分类为不同的灯具类别，如ClassI和ClassII同为一盏灯。

2、灯具的标识灯具必须清楚，持久地标明如下内容：a、换灯胆时，在外面或为的换灯胆而拆开灯罩后便能见的内容：如额定功率、特殊灯胆、冷光源、保护罩、燃点警告等。

b、安装过程中能在外面见或安装时拆开灯罩后能见的内容：如来源（包括商标、制造商的名字或责任供应商的名字），额定工作电压（250V除外，ClassII灯具的符号（半灯具不能加此标志），ClassIII灯具的符号，型号，接线端子）。

c、安装完成之后需要见的内容：环境温度（25℃除外），IP等级，被照射物，恶劣环境使用标志。

d、其它信息：电源工作频率，不适合安装在普通可燃物表面上的警告，必要的接线图（一线到底除外），室内使用的信息，夹灯警告语等等。

3、结构3．1、过线的通道应光滑，没有能使电线受损的飞边，毛刺等似凸起。

3．2、对可移式Class0、I和II以及经常调节的固定式Class0、I和II类灯具，接线端子和边接电源线的接头应足够的保护好，防止金属件因脱落的电线或螺钉使其带电。

3．3、进入灯具内部的电线，若其额定工作温度小于灯具内部可能达到的温度，则此电线要么用耐热套管保护电线，要么在进线口用接线端子连接耐高温的电线到灯具内部。

灯具的安规要求
螺钉（机械）连接件和密封压盖
应能承受正常使用中可能产生的机械能力。 螺钉不应用软金属或易变形金属制造。 维修时需替换的螺钉不应采用绝缘材料制造
螺钉的扭矩试验： 检验时用外观法及将螺钉拧紧后又松开，连续五次来 检查。试验后，螺钉连接处不得有碍于继续使用的损 坏。
用于组装或连接灯具的、标称直径小于3毫米的传迅 接触压力的螺钉，应拧入金属之中。
灯具的安规要求
1类灯具
这类灯具不仅靠基本绝缘防止触电，还有 附加（接地线）安全防护措施。
灯具的安规要求
2类灯具
这类灯具不仅靠基本绝缘防止触电，而且 还有如双重绝缘或加强绝缘那样的安全防 护措施提供可靠性保护。
灯具的安规要求
3类灯具
采用安全特低电压（SELV）电源来防止触电 的、并且灯具内也不会产生高于SELV电压的 灯具。
灯具的安规要求
接线柱
对于用不可拆的软电缆或软线连接的灯具，用下列方法 来验： 将规定的截面积最大的软导线的一端的绝缘体去掉8毫米 长，将绞合线中的一股分出来：其余的都接在接线柱上夹 紧，将分出来的这股不带绝缘体的线绕着隔板向各个方向 弯曲，但不要把绝缘向后撕裂，也不要弯死。 与带电接线柱连接的导线和这股分出来的导线，均不应碰 到可触及的或者与可触及的金属件相连的金属件。与接地 接线柱连接的导线的分出来的一股线，不应碰到任何带电 零件。
电源连接件及其它外部接线 与电源连接方法：
固定式灯具： 接线柱；与插座匹配的插头； 不可拆的软缆或软线； 与电源连接的接合器。
普通便携式灯具： 不可拆的软缆或软线；电源连接的接合器。
其它便携式灯具：不可拆的软缆或软线。
灯具的安规要求
连接电源的软缆或软线
其机械和电气性能应该至少符合IEC227号标准 （聚乙烯）和IEC245号标准（橡胶）要求。

灯具的安规要求
常用零件
常用零件如灯座、开关、变压 器、镇流器、插头、软电缆或软线 零件存在本身的标准，例如 灯座IEC 60238，IEC 61184， IEC 60838 开关IEC 61058-1
灯具的安规要求
常用零件
零件存在本身的标准，例如 变压器IEC 60742 镇流器IEC60920，IEC60922 插头IEC 60083 软电缆或软线IEC 60227
灯具的安规要求
内部线路
软绞合线的端部可用锡焊。但焊锡不得过多，否则 就要采取措施以防焊锡冷变形引起夹接处松动。
灯具的安规要求
接地规定
1类灯具中可触及的金属件，应永久地、可靠地与 接地接线柱或接地触点连接。 灯具上的金属件焊安装后虽然不可触及，但很容易 与支撑面相接触时，金属件应永久接地。可靠地与 接地接线柱连接。 接地线应为低电阻的。 用有间隔的螺纹螺钉每一连接处至少用两只螺钉。 应能承受接触电阻试验：
灯具的安规要求

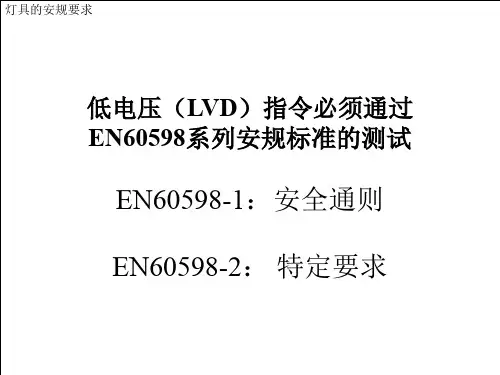

低电压（LVD）指令必须通过 EN60598系列安规标准的测试
EN60598-1：安全通则
EN60598-2： 特定要求
灯具的安规要求
应用标准举例
固定式灯具 Fixed General Purpose Luminaires EN 60 598-1；2000+All， EN 60 598-2-1：1989 e.g,Night Light,Ceiling Lamp, Wall Mount Lamp
灯具的安规要求
灯具不应有过量的辐射
灯具的安规要求
灯具不应有机械的危害
灯具应没有锋利的边、点，在安装使用及 维护时对用户造成危害。
灯具的安规要求
3类灯具的短路保护

iec60598测试标准IEC 60598是一个国际标准，主要涉及电气照明设备的测试和安全性要求。

这个标准广泛应用于全球的电气照明设备领域，包括灯具、电灯和灯泡等产品的设计和生产。

以下是关于IEC 60598测试标准的详细介绍：一、测试标准的范围和内容IEC 60598标准适用于各种类型的照明设备，包括普通灯具、可调式灯具、组合灯具等。

该标准主要关注照明设备的以下方面：1.安全等级：根据照明设备的使用场所和环境等不同因素，将照明设备分为不同的安全等级，并规定了不同等级的安全性要求。

这包括对电气部件的保护、防尘防水等级、机械强度等方面的要求。

2.试验方法：为了检验照明设备是否符合标准要求，IEC60598标准制定了一系列的试验方法。

这些试验方法涉及电气试验、机械试验、防护等级试验等多个方面。

例如，电气试验包括耐压测试、绝缘电阻测试等；机械试验包括冲击测试、振动测试等；防护等级试验则主要关注防水等级和防尘等级的测试。

3.标志和说明：规定了照明设备上必须标注的内容，例如安全等级、防护等级、适用电源电压、灯泡类型等。

这些信息对于用户正确使用照明设备非常重要。

二、新版标准的变化及影响与旧版标准相比，新版的IEC 60598标准在内容和要求上发生了一些变化。

这些变化涉及更多的测试项目，并强调了安全性和性能的结合。

具体来说，新版标准主要在以下几个方面进行了改进：1.扩大了测试范围：新版标准将更多的照明设备类型和部件纳入测试范围，如可调式灯具、组合灯具等。

这有助于确保这些产品的安全性和性能符合标准要求。

2.提高了安全要求：新版标准在某些方面的安全要求上更加严格。

例如，对于可调式灯具和组合灯具，标准提高了对电气部件的保护要求，以确保在异常情况下不会发生电击等危险。

3.增加了测试项目：新版标准增加了一些新的测试项目，以更全面地评估照明设备的性能和安全性。

例如，增加了对灯具的耐久性、异常测试等方面的要求。

4.强调了能效要求：尽管能效不是IEC 60598标准的主要关注点，但新版标准仍在一定程度上强调了能效要求。

Part I :EN 60598-1:2000一. 定义: 普通灯(IP 20)、基本绝缘、附加绝缘、双重绝缘、加强绝缘。

Class 0, I, II, III 类灯具，普通可燃材料(燃点³ 200°C )。

二. 分类：1. 按防触电保护分：Class 0, I, II, III2. 按防尘、防水等级分：IP00～IP68 ( 见下表0.1, 0.2 说明)3. 按安装表面的材料分：根据灯具适宜于安装在普通可燃材料表面，还是主要适合于安装在非可燃材料表面使用分类。

4. 按灯具是正常使用还是恶劣条件下使用分类。

三. 铭牌：1. 必须出现在灯具上a. 换灯泡要遵守的：额定功率、特殊灯泡、冷光源束、反射型灯泡、保护屏、带触发器时的警告语及自带防护罩灯泡。

b. 安装时要遵守的：生产厂家/ 销售商/ 商标；额定电压；II 类或III 类电器符号；型号；安装面；接线连接端子; 可以互连的灯具可以相互连接的灯具的最大数目。

c. 安装后要遵守的：环境温度( 除25°C 外)，IP 值，照射面最小距离，恶劣条件下使用灯具符号。

2. 其它信息：有关正确安装、使用和维护的详细说明应以安装时所在国家的可接受语言文字出现在灯具上或说明书中，包括：额定频率，工作温度(tw, tc, 导线绝缘³90°C)；安装时空间上的要求；接线图；室内使用等; 外部软缆线或软线的连接方式(方式X, Y, Z) 的说明以及其它特殊信息。

3. 铭牌测试：15s 水布＋15s 油布表0.1 第一位特征数字所代表的防护等级表0.2 第二位特征数字所代表的防护等级四. 结构要求1. 可换部件应有足够空间，使操作没有困难并保证不影响安全。

2. 走线附近不应有锐角、锐边、毛刺及类似会损伤导线绝缘的结构，金属螺钉类不应凸出于走线途中3. 灯座：通用型：认证过；特殊的，如灯串：可随机测试4. 接线端子和供电连接系统1) 接线端子需认证或随机测试2) 除III 类灯具和不可调节的固定式安装灯具外，应考虑防止一旦电线或螺钉松开，可触及金属件变成带电体。

EN60598系列安规对产品结构具体要求平台BY: Kevin Hon Rev. 1 Date: 14/9/04 除了60598-1的标准要求外，以下是根据产品特性而分的具体结构性要求：EN60598-2-4（可携带灯饰）特别要求:4.6.3> 产品在6ﾟ斜台上，不可有滑动或翻倒现象（以最不稳的姿势为准）．4.10> 凡重量少于1KG，额定电流不超2.5A及电源线不超2M长的产品，其电线横切面面积不可少于0.5mm24.12> 凡是设计为座地或座台的产品要在15ﾟ斜台上，不可有翻倒的现象．EN60598-2-7（花园用可携带灯饰）特别要求7.4.2> 产品应具适当的耐候性如rain-proof (IPX3), splash-proof (IPX4), jet-proof (IPX5) or watertight construction (IPX7)．.7.6.2> 产品在15ﾟ斜台上，不可有滑动或翻倒现象（以最不稳的姿势为准）．7.6.3> 产品上使用的连接件及插头应与产品具有相同或以上的耐候性(IP)并不低于IPX3．7.10.2>花园用可携带灯饰最低用线要求为H05RN-F（Type 245 IEC53）．EN60598-2-10（儿童用灯饰）特别要求:10.4.1> 低压(SELV)灯饰其供电电压不可超过24V.10.5.1> 低压(SELV)灯饰使用的火牛／变压器要符合61558-2-6或61558-2-7的安规要求．10.5.3> 一般情况在说明书及包装上要加上这一句’ Not suitable for children under 36 months due to small removable parts’.10.6.1> 一般可移动又供儿童使用的灯饰，只能采用低压设计，产品要有火牛／变压器能提供低压(SELV).10.6.2> 一般可移动又供儿童使用的灯饰要在15ﾟ斜台上，不可有翻倒的现象．10.6.3.2> 一般可移动又供儿童使用的灯饰（不含火牛／变压器）应有一定强度，在850mm +/- 50mm的高度跌至表面带2mm厚（75+/-5ﾟShore A 硬度）橡胶层的钢板上，不会出现明显的安全问题．10.6.5> 不可分拆电源线线长不可超过2m.10.6.6>一般可移动又供儿童使用的灯饰，不可使用带电源开关的灯座，若有带电源开关的必要，只能用附在电源线上的开关．10.6.7> 一般可移动又供儿童使用的灯饰，应要有一定装置保护小孩不会接触到发热部份或零件．10.6.8> 玩具附件要符合ISO8124玩具安规．10.12> 在产品正常工作下，任何可接触金属表面的温升不可超过60ﾟC，其它材料可接触表面的温升上限不可超过75ﾟC．10.15.2> 产品凡有带毛状表面或类似结构，其表面要符合EN60598-10的10.15.2.1要求燃烧测试，其燃烧率不可超30mm/s．EN60598-2-20（灯串）特别要求:20.4.2> 凡是户外灯串皆要注明其耐候设计(IP)或’ of rain-proof (IPX3),splash-proof (IPX4), jet-proof (IPX5) or watertight construction (IPX7)’.20.5.2> 所有保险泡上必需有适当的记认（如泡上加上白点．）．20.6.12> 凡使用推入或可换灯泡的灯座，其灯座要能符合由灯泡上施加0.025Nm 扭力（一分钟）的要求．20.6.13> 凡使用推入或可换灯泡的灯座，其灯座要能符合由灯泡上施加3N (0.67lbs 或0.3kgf) 拉力而不掉出的要求．20.6.14A> 凡是刚性结构的密封式灯串，要符合以下的强度要求，测试后不可有安全性问题（灯泡功能性问题可被接受）：A> 60N拉力拉管尾位置（一分钟）X 45次．B> 0.15Nm扭管尾位置（一分钟）X 45次．20.6.14B> 凡是软式结构的密封式灯串（管灯），要符合以下的强度要求：A>凡是IP少于IP20的管灯，在250mm直径的测试盘上拉60N拉力X 10次．(室温25ﾟC+/- 5ﾟC)B>A> 凡是IP大于IP20的管灯，在250mm直径的测试盘上拉60N拉力(室温25ﾟC+/- 5ﾟC试完10次后，再在-15ﾟC+/- 5ﾟC低温下再试10次)20.10.1> 灯串的最低用线要求：户内灯串：H03VH7-H（相等于本厂常用的#20线）带小型灯座（拉拉泡／米泡皆是）的户外灯串：H03RN-F管灯或其它并联供电的灯串：H05RN-F凡插头至第一组灯泡的线距长于3m的灯串：H07RN-F20.10.3A> 凡户外使用的灯串，其插头要有适当的耐候性Splash-proof (IPX4)（本厂BS PIL338插头符合此项要求）.20.10.3B> 由插头至第一组灯泡的线距不可少于1.5m.20.11.3> 灯串在经过七小时耐久性及高温测试后(Endurance & Thermal Test)，冷却至室温后，灯座（在移离灯泡后）其单个电源接触点要能符合施加15N 力要求（施力一分钟后移动距离不可超过0.8mm）．其后两线灯座电源线要一起试以符合施加30N 力要求（施力一分钟后移动距离不可超过0.8mm）。

一、引言标准是对产品和服务的质量、安全性、可靠性等方面的要求、规范和指导，对于保障用户权益、促进产品质量提升、推动科技创新具有重要意义。

EN 60598-2-22-2014是一个关于灯具安全性的标准，本文将对该标准的内容进行介绍和分析。

二、EN 60598-2-22-2014标准概述1.1 标准的背景和作用EN 60598-2-22-2014标准是由欧洲标准化委员会（CENELEC）制定的，针对室内和室外使用的灯具进行了详细的安全性要求和测试方法。

该标准的主要作用在于确保灯具的安全性，避免因灯具使用不当而引发事故，保障人身和财产安全。

1.2 标准的适用范围EN 60598-2-22-2014标准适用于各类室内和室外使用的灯具，包括但不限于台灯、壁灯、吊灯、灯带等。

目的在于规范这些灯具的设计、制造和使用，以确保其安全可靠。

1.3 标准的主要内容EN 60598-2-22-2014标准主要包括以下几个方面的内容：- 一般要求：包括灯具的安装方式、绝缘、接地等方面的要求。

- 防护等级：对于灯具在不同环境下的防护等级进行了详细的规定。

- 灯泡和灯座：要求对灯具的灯泡和灯座进行保护，避免触电或短路等情况的发生。

- 灯具连接器：规定了灯具连接器的安全性要求和测试方法。

- 凹槽和隔热罩：对灯具的凹槽和隔热罩进行了规范。

- 绝缘和热测试：对灯具的绝缘和耐热性能进行了测试和要求。

- 振动和冲击测试：规定了对灯具在振动和冲击条件下的测试方法和要求。

三、EN 60598-2-22-2014标准的重要性和意义2.1 保障用户安全灯具作为日常生活中常见的用品，其安全性直接关系到用户的人身和财产安全。

EN 60598-2-22-2014标准从设计、制造、测试等方面对灯具的安全性进行了全面要求，可以有效地保障用户的使用安全。

2.2 促进产品质量提升标准的制定和执行对于产品质量提升具有推动作用。

遵守EN 60598-2-22-2014标准，可以促使生产厂家从源头把控产品的质量，提高产品的竞争力和市场占有率。

32
一、LED模块（LED module）
• 发光二极管 LED • LED模块(LED Module):由1个或多个LED组成的照明装置. • 自镇流LED模块:设计成直接连接到供电电源的LED模块.
若自镇流LED模块带灯头的，则成为自镇流LED灯.
• 整体式LED模块:LED模块设计成灯具的不可替换的一部分. • 整体式自镇流LED模块 （IEC60598-1) • 内装式LED模块:安装在灯具，接线盒，外壳内部，可替换 • 内装式自镇流LED模块 • 独立式LED模块:可与灯具，接线盒，外壳等分开安装 • 独立式自镇流LED模块 (IEC61347-2-13)
-固定式灯具的通过式布线(through
-截面积：最小0.4mm 2
Wiring)：最小1.5mm 2
-绝缘层厚度：最小0.5mm(PVC或橡胶)
-绝缘层厚度：最小0.6mm(PVC或橡胶)
扭转不超过360º 以下内部线需符合外部接线要求：
普通灯具中，伸出灯具长度大于80mm，可能受到应力 除普通灯具外的其他灯具伸出外壳的接线
II 类灯具: 两层单独的绝缘（双重绝缘）或 加强绝缘。 符号：
III类灯具： 由安全低电压（SELV 即50V a.c.）供电， 且内部不产生高于安全低电压的电压。符号：
0 类灯具： 依靠基本绝缘作为保护的灯具。
13
IEC/EN 60598 系列
内容简介
爬电距离与电气间隙‫٭‬ 耐久与温升‫٭‬ 材料测试‫٭‬ 符号与标识‫٭‬
38
七、测试要求（一）
故障状态
元件的故障评估 过载状态（Overpower condition）
发生故障的情况下不会出现以下后果
起火, 外壳熔化, 产生可燃气体 外壳破裂导致人手可以触及带电件 外壳温度过高

60598轨道灯测试标准详解一、引言轨道灯作为一种常见的照明设备，广泛应用于商业、家居和工业领域。

为了确保轨道灯的质量和安全性，国际电工委员会（IEC）制定了60598轨道灯测试标准。

本文将详细介绍60598轨道灯测试标准的内容、意义和应用。

二、60598轨道灯测试标准概述60598轨道灯测试标准是国际电工委员会（IEC）针对轨道灯产品制定的一项国际标准。

该标准规定了轨道灯的电气、机械、热和光性能等方面的测试方法和要求，以确保产品的质量和安全性。

通过遵循60598标准，制造商可以生产出符合国际标准的轨道灯产品，提高产品的竞争力和市场份额。

三、60598轨道灯测试标准的主要内容1.电气性能测试：包括输入电压、电流、功率因数等参数的测试，以及耐电压、绝缘电阻等电气安全性能的测试。

这些测试可以确保轨道灯的电气性能符合设计要求，并保障使用安全。

2.机械性能测试：包括轨道灯的固定方式、承重能力、耐振动等机械性能的测试。

这些测试可以确保轨道灯在安装和使用过程中的稳定性和可靠性。

3.热性能测试：包括轨道灯的散热性能、耐温升等热性能的测试。

这些测试可以确保轨道灯在长时间使用过程中的稳定性和安全性，防止因过热引发的火灾等事故。

4.光性能测试：包括光通量、色温、显色指数等光参数的测试。

这些测试可以确保轨道灯的照明效果符合设计要求，提供舒适、健康的照明环境。

四、60598轨道灯测试标准的意义1.保障产品质量：通过遵循60598标准进行测试，可以确保轨道灯产品的质量符合国际标准，提高产品的可靠性和稳定性。

2.促进国际贸易：60598标准是国际通用的轨道灯测试标准，获得该标准的认证有助于产品在国际市场上的流通和销售。

3.保障使用安全：通过60598标准的电气安全性能测试，可以确保轨道灯在使用过程中的电气安全，保障人身和财产安全。

五、60598轨道灯测试标准的应用60598轨道灯测试标准在全球范围内被广泛应用于轨道灯产品的制造和检测领域。

60598系列标准
60598系列标准包括了许多具体的标准文件，每个文件针对特
定类型的灯具或特定方面进行规范。

例如，IEC 60598-1是关于一
般要求和试验的标准，而IEC 60598-2-1涵盖了阻燃灯具的特殊要求。

这些标准文件详细规定了灯具的设计、材料、电气连接、绝缘、防护等方面的要求，同时也包括了对灯具进行测试和评估的方法。

这些标准的制定有助于提高灯具的质量和安全性，促进国际贸
易和产品的互认，同时也为制造商、设计师和用户提供了统一的参
考依据。

遵循60598系列标准不仅有助于确保灯具产品符合国际市
场的要求，还有助于保障用户的安全和权益。

总的来说，60598系列标准对灯具行业起着重要的规范和指导
作用，通过遵循这些标准，可以促进灯具产品的质量提升，保障用
户的安全，促进国际贸易的发展。

EN60598（欧洲灯具安规标准）EN60598内容概要1、灯具分类一般灯具可按以下方法进行分类：a、按防触电保护的方法，可分为ClassI、ClassII、ClassIII、Class0等不同的灯具b、按防尘、防潮级别的方法，可以IPXX来区别多种不同的灯具，其中第一个“X”为0-6的任一数字，第二个“X”为0-8的任一数字。

如：普通灯具，其IP等级一般为IP00或IP20；户外使用的灯具则至少应为IP21以上c、按照安装面材料的不同，右分为便于安装的可燃表面和安装在不可燃表面的灯具。

d、按照使用环境的不同，有普通用途的灯具和恶劣条件下使用的灯具，如“T”表示，在恶劣条件下使用的灯具。

注：一台灯具，在同分类组中不能同时分类为不同的灯具类别，如ClassI和ClassII同为一盏灯。

2、灯具的标识灯具必须清楚，持久地标明如下内容：a、换灯胆时，在外面或为的换灯胆而拆开灯罩后便能见的内容：如额定功率、特殊灯胆、冷光源、保护罩、燃点警告等。

b、安装过程中能在外面见或安装时拆开灯罩后能见的内容：如来源（包括商标、制造商的名字或责任供应商的名字），额定工作电压（250V除外，ClassII灯具的符号（半灯具不能加此标志），ClassIII灯具的符号，型号，接线端子）。

c、安装完成之后需要见的内容：环境温度（25℃除外），IP等级，被照射物，恶劣环境使用标志。

d、其它信息：电源工作频率，不适合安装在普通可燃物表面上的警告，必要的接线图（一线到底除外），室内使用的信息，夹灯警告语等等。

3、结构3．1、过线的通道应光滑，没有能使电线受损的飞边，毛刺等似凸起。

3．2、对可移式Class0、I和II以及经常调节的固定式Class0、I和II类灯具，接线端子和边接电源线的接头应足够的保护好，防止金属件因脱落的电线或螺钉使其带电。

3．3、进入灯具内部的电线，若其额定工作温度小于灯具内部可能达到的温度，则此电线要么用耐热套管保护电线，要么在进线口用接线端子连接耐高温的电线到灯具内部。
