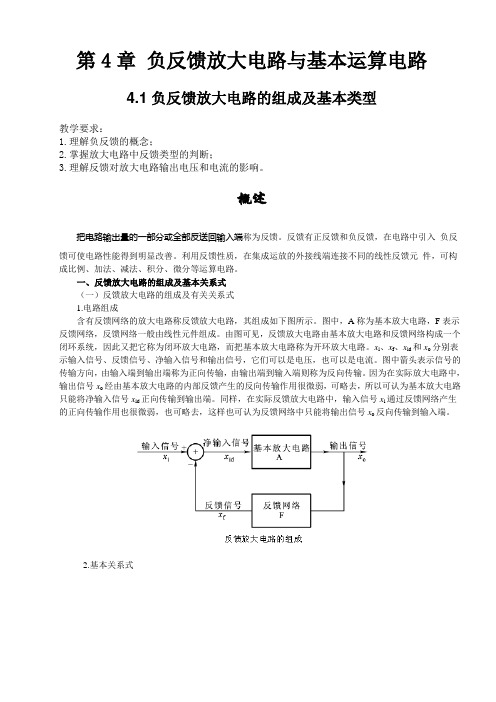

第4章负反馈放大电路与基本运算电路4.1负反馈放大电路的组成及基本类型教学要求：1.理解负反馈的概念；2.掌握放大电路中反馈类型的判断；3.理解反馈对放大电路输出电压和电流的影响。
概述把电路输出量的一部分或全部反送回输入端称为反馈。
反馈有正反馈和负反馈，在电路中引入负反馈可使电路性能得到明显改善。
利用反馈性质，在集成运放的外接线端连接不同的线性反馈元件，可构成比例、加法、减法、积分、微分等运算电路。
一、反馈放大电路的组成及基本关系式（一）反馈放大电路的组成及有关关系式1.电路组成含有反馈网络的放大电路称反馈放大电路，其组成如下图所示。
图中，A称为基本放大电路，F表示反馈网络，反馈网络一般由线性元件组成。
由图可见，反馈放大电路由基本放大电路和反馈网络构成一个闭环系统，因此又把它称为闭环放大电路，而把基本放大电路称为开环放大电路。
x i、x f、x id和x o分别表示输入信号、反馈信号、净输入信号和输出信号，它们可以是电压，也可以是电流。
图中箭头表示信号的传输方向，由输入端到输出端称为正向传输，由输出端到输入端则称为反向传输。
因为在实际放大电路中，输出信号x o经由基本放大电路的内部反馈产生的反向传输作用很微弱，可略去，所以可认为基本放大电路只能将净输入信号x id正向传输到输出端。
同样，在实际反馈放大电路中，输入信号x i通过反馈网络产生的正向传输作用也很微弱，也可略去，这样也可认为反馈网络中只能将输出信号x o反向传输到输入端。
2.基本关系式（二）反馈的类型1.正反馈和负反馈正反馈——反馈使净输入电量增加，从而使输出量增大，即反馈信号增强了输入信号。
负反馈——反馈使净输入电量减小，从而使输出量减小，即反馈信号削弱了输入信号。
判别方法：瞬时极性法步骤：（1）假设输入信号某一时刻对地电压的瞬时极性；（2）沿着信号正向传输的路经，依次推出电路中相关点的瞬时极性；（3）根据输出信号极性判断反馈信号的极性；（4）判断出正负反馈的性质。
放大电路中的负反馈教案一、教学目标1. 让学生了解负反馈的概念及其在放大电路中的应用。
2. 使学生掌握负反馈的类型、特点和作用。
3. 培养学生分析、解决实际问题的能力。
二、教学内容1. 负反馈的概念及其分类2. 负反馈在放大电路中的作用3. 负反馈的判断方法4. 负反馈的应用实例5. 负反馈的调试与维护三、教学重点与难点1. 负反馈的概念及其分类2. 负反馈在放大电路中的作用3. 负反馈的判断方法四、教学方法1. 采用讲解、演示、实验相结合的方式进行教学。
2. 通过分析实际电路，使学生掌握负反馈的应用。
3. 引导学生进行讨论，培养学生的思维能力。
五、教学准备1. 教材、教案、课件等教学资料。
2. 放大电路实验器材。
3. 负反馈电路图及实物展示。
4. 相关问题讨论稿。
一、教学目标1. 让学生了解负反馈的概念及其在放大电路中的应用。
2. 使学生掌握负反馈的类型、特点和作用。
3. 培养学生分析、解决实际问题的能力。
二、教学内容1. 负反馈的概念及其分类负反馈是指将放大电路的输出信号的一部分反馈到输入端，与输入信号相减，从而影响放大电路的放大倍数的一种现象。
负反馈分为电压反馈和电流反馈，根据反馈信号的相位关系，又可分为正反馈和负反馈。
2. 负反馈在放大电路中的作用负反馈在放大电路中的作用主要有：稳定放大倍数、减小失真、扩展频带、提高线性范围等。
3. 负反馈的判断方法判断负反馈的方法主要有：观察反馈信号的相位关系、分析反馈电路的组成部分、利用反馈方程进行计算等。
4. 负反馈的应用实例负反馈在放大电路中的应用实例有：电压放大器、功率放大器、运算放大器等。
5. 负反馈的调试与维护负反馈的调试与维护主要包括：调整反馈电阻、检查反馈电路的连接、检测反馈信号等。
三、教学重点与难点1. 负反馈的概念及其分类2. 负反馈在放大电路中的作用3. 负反馈的判断方法四、教学方法1. 采用讲解、演示、实验相结合的方式进行教学。
反馈及负反馈放大电路-习题解答负反馈典型例题6.4如图T6.4所示，它的最大跨级反馈可从晶体管的集电极或发射极引出，接到的基极或发射极，共有4种接法(①和③、①和④、②和③、②和④相连)。
试判断这4种接法各为何种组态的反馈？是正反馈还是负反馈？设各电容可视为交流短路6.5已知一个负反馈放大电路的A 105， F 2 103。
求：(1) A f = ？(2)若A的相对变化率为20%，则A f的相对变化率为多少？6.6电路如图T6.6所示。
试问：若以稳压管的稳定电压U Z作为输入电压，则当R2的滑动端位置变化时，输出电压U。
的调节范围是多少？+V cc-U O 图T 6.6 图角军T 6.6 (a) 图解T 6.6 (b)VD z2龙U z=6V□ RU I -----------R2R1R2+A出+R36.7在图P6.2的各电路中，说明有无反馈，由哪些元器件组成反馈网络，是直流反馈还是父流反馈?（f）有R5、R3: 级间反R5、R3 :交流反馈；反馈馈;R3: 本级反馈R3 :交直流反馈6.8在图P6.8的各电路中，说明有无反馈，由那些元器件组成反馈网络，是直流反馈还是交流反馈？图P 6.8°+V CC(b)R3R2(a)R L++(c)R3I(e)【解6.4】简答①和③相连：电压并联组态，负反馈；①和④相连：电流并联组态，正反馈；②和③相连：电压串联组态，正反馈；②和④相连：电流串联组态，负反馈。
详解：（a）①和③相连：如图解T 6.4（a）,用瞬时极性法分析可知，从输入端来看：i id i i i f，净输入电流减小，反馈极性为负；反馈回来的信号与输入信号在同一节点，表现为电流的形式，为并联反馈；从输出端来看：反馈信号从电压输出端引回来与输出电压正比，为电压反馈。
总之，①和③相连为电压并联负反馈。
（b）①和④相连：如图解T 6.4 （b），用瞬时极性法分析可知，输入端i id i i i f，净输入电流增加，反馈极性为正，且为并联反馈；从输出端来看：反馈信号从非电压输出端引回来，反馈信号不与输出电压成正比，而与输出电流成正比，为电流反馈。
负反馈典型例题6.4 如图T6.4所示，它的最大跨级反馈可从晶体管的集电极或发射极引出，接到的基极或发射极，共有4种接法（①和③、①和④、②和③、②和④相连）。
试判断这4种接法各为何种组态的反馈？是正反馈还是负反馈？设各电容可视为交流短路。
图T 6.46.5 已知一个负反馈放大电路的510=A ，3102⨯=F 。
求：(1) f A =？ (2) 若A 的相对变化率为20%，则f A 的相对变化率为多少？6.6 电路如图T6.6所示。
试问：若以稳压管的稳定电压Z U 作为输入电压，则当2R 的滑动端位置变化时，输出电压O U 的调节范围是多少？VD OVD OOVD图T 6.6 图解T 6.6 （a ） 图解T 6.6 （b ）6.7 在图P6.2的各电路中，说明有无反馈，由哪些元器件组成反馈网络，是直流反馈还是交流反馈？+_o+-u ou s(a) (b)(c)-u ou s oCC-o(d) (e) (f)6.8 在图P6.8的各电路中，说明有无反馈，由那些元器件组成反馈网络，是直流反馈还是交流反馈？(a) (b) (c)(d) (e)图P 6.8【解6.4】简答①和③相连：电压并联组态，负反馈； ①和④相连：电流并联组态，正反馈；②和③相连：电压串联组态，正反馈； ②和④相连：电流串联组态，负反馈。
详解：（a ）①和③相连：如图解T 6.4（a ），用瞬时极性法分析可知，从输入端来看：f i id i i i -=，净输入电流减小，反馈极性为负；反馈回来的信号与输入信号在同一节点，表现为电流的形式，为并联反馈；从输出端来看：反馈信号从电压输出端引回来与输出电压正比，为电压反馈。
总之，①和③相连为电压并联负反馈。
（b ）①和④相连：如图解T 6.4（b ），用瞬时极性法分析可知，输入端f i id i i i +=，净输入电流增加，反馈极性为正，且为并联反馈；从输出端来看：反馈信号从非电压输出端引回来，反馈信号不与输出电压成正比，而与输出电流成正比，为电流反馈。
第5章负反馈放大电路习题解答1. 什么是反馈？为什么要引入反馈？【解题过程】在电子电路中，把放大电路的输出量（电压或电流）的一部分或者全部通过一定的网络返送回输入回路，以影响放大电路性能的措施，称为反馈。
负反馈可以大大提高增益乃至整个系统的稳定性、负反馈可以扩展通频带、负反馈可以改变输入输出阻抗，使系统更有利于推动后面的负载，所以要引入反馈。
2. 什么是正反馈和负反馈？如何判断电路中引入的是正反馈还是负反馈？【解题过程】当电路中引入反馈后，反馈信号能削弱输入信号的作用，称为负反馈。
相反，反馈信号加强了输入信号的作用，称为正反馈。
为了判断引入的是正反馈还是负反馈，通常采用的方法是“瞬时极性法”。
具体做法如下：(1)假定放大电路工作在中频信号频率范围，则电路中电抗元件的影响可以忽略；(2)假定电路输入信号在某个时刻的对地极性，在电路中用符号“＋”和“-”表示瞬时极性的正和负，并以此为依据，逐级推出电路中各相关点电流的流向和电位极性，从而得出输出信号的极性；(3)根据输出信号的极性判断出反馈信号的极性；(4)根据反馈信号和输入信号的极性及连接方式，判断净输入信号，若反馈信号使基本放大电路的净输入信号增强，则为正反馈；若反馈信号使基本放大电路的净输入信号削弱，则为负反馈。
3. 负反馈放大电路的一般表达式是什么？【解题过程】A?A负反馈放大电路的一般表达式为F AF?1．4. 负反馈放大电路有哪四种组态？如何判断？【解题过程】负反馈放大电路的四种组态为电压并联负反馈、电压串联负反馈，电流并联负反馈，电流串联负反馈，具体判断方法在正文6.5中有详细描述。
5. 负反馈对电路性能产生什么影响？【解题过程】负反馈对电路性能产生如下影响：提高闭环增益的稳定性、扩展闭环增益的通频带、减小非线性失真、抑制放大电路内部的噪声。
6. 电路如题图6.6 (a)、(b)所示。
（1）判断图示电路的反馈极性及类型；（2）求出反馈电路的反馈系数。
放大电路中的反馈习题及解答放大电路中的反馈习题6.1选择合适的答案填入空内。
（1）对于放大电路，所谓开环是指。
A．无信号源 B．无反馈通路C．无电源 D．无负载而所谓闭环是指。
A．考虑信号源内阻 B．存在反馈通路C．接入电源 D．接入负载（2）在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。
A．输入电阻增大 B．输出量增大C．净输入量增大 D．净输入量减小（3）直流负反馈是指。
A．直接耦合放大电路中所引入的负反馈B．只有放大直流信号时才有的负反馈C．在直流通路中的负反馈（4）交流负反馈是指。
A．阻容耦合放大电路中所引入的负反馈B．只有放大交流信号时才有的负反馈C．在交流通路中的负反馈（5）为了实现下列目的，应引入A．直流负反馈 B．交流负反馈①为了稳定静态工作点，应引入；②为了稳定放大倍数，应引入；③为了改变输入电阻和输出电阻，应引入；④为了抑制温漂，应引入；⑤为了展宽频带，应引入。
解：（1）B B （2）D （3）C （4）C（5）A B B A B6.2 选择合适答案填入空内。
A．电压 B．电流 C．串联 D．并联（1）为了稳定放大电路的输出电压，应引入负反馈；（2）为了稳定放大电路的输出电流，应引入负反馈；（3）为了增大放大电路的输入电阻，应引入负反馈；（4）为了减小放大电路的输入电阻，应引入负反馈；（5）为了增大放大电路的输出电阻，应引入负反馈；（6）为了减小放大电路的输出电阻，应引入负反馈。
解：（1）A （2）B （3）C （4）D （5）B （6）A6.3判断下列说法的正误，在括号内填入“√”或“×”来表明判断结果。
（1）只要在放大电路中引入反馈，就一定能使其性能得到改善。
（）（2）放大电路的级数越多，引入的负反馈越强，电路的放大倍数也就越稳定。
（）（3）反馈量仅仅决定于输出量。
（）（4）既然电流负反馈稳定输出电流，那么必然稳定输出电压。
（）解：（1）×（2）×（3）√（4）×6.4判断图P6.4所示各电路中是否引入了反馈，是直流反馈还是交流反馈，是正反馈还是负反馈。
第三章负反馈放大电路习题及答案第三章负反馈放大电路一、填空题1、两级放大电路第一级电压放大倍数为100，第二极电压放大倍数为60，则总的电压放大倍数为。
2、多级放大电路常用的耦和方式有、和三种形式。
3、阻容耦合的缺点是。
4、在多级放大电路里，前级是后级的后级是前级的。
5、反馈放大电路是由和反馈电路两部分组成。
反馈电路是跨接在端和端之间。
6、负反馈对放大电路有下列几方面的影响：使放大倍数，放大倍数的稳定性__________，输出波形的非线性失真，通频带宽度，并且了输入电阻和输出电阻。
7、对共射极电路来说，反馈信号引入到输入端三极管发射极上，与输入信号串联起来，称为反馈；若反馈信号引入到输入端三极管的极上，与输入信号并联起来，称为反馈。
8、射极输出器的特性归纳为：电压放大倍数，电压跟随性好，输入阻抗___________，输出阻抗，而且具有一定的放大能力和功率放大能力。
9、设三级放大电路，各级电压增益分别：20dB，20dB，20dB。
输入信号电压为u i=3mV，求输出电压u O= 。
10、使放大电路净输入信号减小的反馈称为；使净输入信号增加的反馈称为。
11、判别反馈极性的方法是。
12、放大电路中，引入直流负反馈，可以稳定；引入交流负反馈，可以稳定。
13、为了提高电路的输入电阻，可以引入；为了在负载变化时，稳定输出电流，可以引入；为了在负载变化时，稳定输出电压，可以引入。
14、射极输出器的极为输入回路和输出回路的公共端，所以它是一种放大电路。
15、射极输出器无放大作用，但有放大和放大作用。
16、为了放大缓慢变化的非周期信号或直流信号,放大器之间应采用( )A.阻容耦合电路B.变压器耦合电路C.直接耦合电路D.二极管耦合电路17、两级放大器中各级的电压增益分别是20dB和40dB时，总的电压增益应为( )。
A.60dBB.80dBC.800dBD.20dB18、如果输入信号的频率很低，最好采用( )放大器。
负反馈典型例题6.4 如图T6.4所示，它的最大跨级反馈可从晶体管的集电极或发射极引出，接到的基极或发射极，共有4种接法（①和③、①和④、②和③、②和④相连）。
试判断这4种接法各为何种组态的反馈？是正反馈还是负反馈？设各电容可视为交流短路。
图T 6.46.5 已知一个负反馈放大电路的510=A ，3102⨯=F 。
求：(1) f A =？ (2) 若A 的相对变化率为20%，则f A 的相对变化率为多少？6.6 电路如图T6.6所示。
试问：若以稳压管的稳定电压Z U 作为输入电压，则当2R 的滑动端位置变化时，输出电压O U 的调节范围是多少？VD OVD OOVD图T 6.6 图解T 6.6 （a ） 图解T 6.6 （b ）6.7 在图P6.2的各电路中，说明有无反馈，由哪些元器件组成反馈网络，是直流反馈还是交流反馈？+_o+-u ou s(a) (b) (c)-u ou s oCC-o(d) (e) (f)6.8在图P6.8的各电路中，说明有无反馈，由那些元器件组成反馈网络，是直流反馈还是交流反馈？(a) (b) (c)(d) (e)图P 6.8【解6.4】简答①和③相连：电压并联组态，负反馈； ①和④相连：电流并联组态，正反馈；②和③相连：电压串联组态，正反馈； ②和④相连：电流串联组态，负反馈。
详解：（a ）①和③相连：如图解T 6.4（a ），用瞬时极性法分析可知，从输入端来看：f i id i i i -=，净输入电流减小，反馈极性为负；反馈回来的信号与输入信号在同一节点，表现为电流的形式，为并联反馈；从输出端来看：反馈信号从电压输出端引回来与输出电压正比，为电压反馈。
总之，①和③相连为电压并联负反馈。
（b ）①和④相连：如图解T 6.4（b ），用瞬时极性法分析可知，输入端f i id i i i +=，净输入电流增加，反馈极性为正，且为并联反馈；从输出端来看：反馈信号从非电压输出端引回来，反馈信号不与输出电压成正比，而与输出电流成正比，为电流反馈。
