kV变电站电气主接线图设计在电力系统中，kV变电站是最重要的组成部分之一，而电气主接线图设计则是变电站正常运行的基础。
本文将详细介绍kV变电站电气主接线图设计的重要性、设计流程以及一个实际应用案例，并展望其未来发展前景。
主题：本文将围绕kV变电站电气主接线图设计展开，旨在让读者了解其重要性、设计流程和实际应用，并探讨未来发展方向。
背景：在电力行业的发展过程中，kV变电站电气主接线图设计经历了从传统到现代化的转变。
传统的设计方法存在着接线复杂、维护困难等问题，而现代化的设计方法则更加注重简洁性、灵活性和可靠性。
目前，随着电力系统的不断发展，对kV变电站电气主接线图设计的要求也越来越高，需要更加高效、安全和可靠的设计方案。
设计流程： kV变电站电气主接线图的设计流程包括以下几个步骤：明确设计要求：首先需要明确变电站的功能需求、规模、可靠性要求等。
确定主接线方案：根据设计要求，选择合适的主接线方案，包括接线方式、设备选型等。
细化设计方案：确定主接线方案后，需要进一步细化设计方案，包括二次保护、测量、控制等方面的设计。
绘制电气主接线图：根据细化的设计方案，绘制出符合要求的电气主接线图。
方案评审和优化：完成电气主接线图后，需要进行方案评审和优化，确保设计方案满足要求，并排除潜在的问题。
施工图设计：经过评审和优化后，最终进行施工图设计，为变电站的建设提供详细的指导。
设计案例：下面以一个实际应用的kV变电站电气主接线图设计案例为例，进行详细介绍。
某地区电网建设需求增加，为满足用电需求，需要对原有的kV变电站进行扩容和改造。
根据实际情况，我们采用了以下设计步骤：明确设计要求：本次设计需要满足变电站扩容和改造的需求，提高供电可靠性和稳定性，并确保设计方案符合环保和节能要求。
确定主接线方案：考虑到原有变电站的实际情况和新扩容的需求，我们采用了以下主接线方案：在原有双母线的基础上，增加一条新的双母线，并将新旧母线通过联络开关连接。

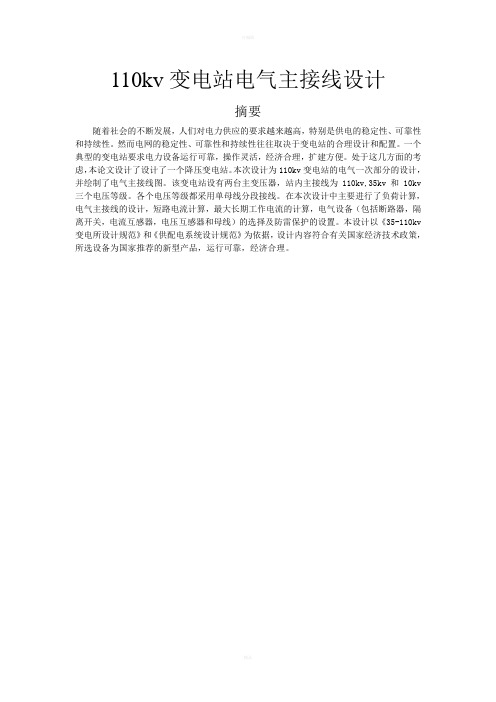

110kv变电站电气主接线设计摘要随着社会的不断发展，人们对电力供应的要求越来越高，特别是供电的稳定性、可靠性和持续性。
然而电网的稳定性、可靠性和持续性往往取决于变电站的合理设计和配置。
一个典型的变电站要求电力设备运行可靠，操作灵活，经济合理，扩建方便。
处于这几方面的考虑，本论文设计了设计了一个降压变电站。
本次设计为110kv变电站的电气一次部分的设计，并绘制了电气主接线图。
该变电站设有两台主变压器，站内主接线为110kv,35kv和10kv 三个电压等级。
各个电压等级都采用单母线分段接线。
在本次设计中主要进行了负荷计算，电气主接线的设计，短路电流计算，最大长期工作电流的计算，电气设备（包括断路器，隔离开关，电流互感器，电压互感器和母线）的选择及防雷保护的设置。
本设计以《35-110kv 变电所设计规范》和《供配电系统设计规范》为依据，设计内容符合有关国家经济技术政策，所选设备为国家推荐的新型产品，运行可靠，经济合理。
第一章概述第一节概述随着国民经济的发展和人民生活水平的提高，对供电质量的要求日益提高。
国家提出了加快城网和农网建设和改造、拉动内需的发展计划，110kV变电站的建设迅猛发展。
供电可靠性是城网建设改造的一个重要目标，110kV变电站设计是成网建设分中较为关键的技术环节，如何设计110kV变电站，是城网建设和改造中需要研究和解决的一个重要课题。
第二节设计任务1.2.1 待设计变电站基本情况该变电站位于湖北省沙洋县后港镇，该地区地势平坦，交通便利，空气污染轻微。
所处自然条件：年最高气温：45℃年最底气温：-5℃年平均气温：18℃最热月平均最高温度：30℃土壤温度：25℃土壤电阻率：7000Ω.cm该变电站建成后主要作为供给城郊的工厂以及一部分城郊居民生活用电。
该变电站的电压等级为110kV/35kV/10kV，110kV是电源电压，35kV和10kV是二次电压。
供电源由50公里外的兴隆港110kV变电站供给，备用电源为相距50km的110kV沙洋变电站经沙后线受电。
110kV变电站的电气主接线设计要点分析110kV变电站是电力系统中重要的电气设备，其电气主接线设计是保障变电站正常运行和安全稳定供电的关键环节之一。
本文将对110kV变电站的电气主接线设计要点进行详细的分析，以便更好地理解和应用相关知识。
1. 设计规范要求在进行110kV变电站的电气主接线设计时，需要遵循国家相关的标准规范和技术规程，比如《变电站工程建设规范》、《变电站设计规范》等。
这些规范文件对于变电站电气设备的选型、布置、安装、接线、运行等方面都有详细的要求，设计人员必须熟知并遵守这些规定。
2. 设计原则(1) 可靠性原则：110kV变电站的电气主接线设计必须保证系统的可靠性。
设计人员在进行主接线设计时，需要充分考虑系统的稳定性、可靠性和灵活性，避免因主接线设计不合理而导致设备事故和停电等问题。
(2) 经济性原则：110kV变电站的电气主接线设计要考虑到设备和材料的合理配置，以及运行成本的最小化。
在设计中应尽量选择成本低、性能高的设备和材料，并合理布置主接线，以降低工程投资和运行成本。
(3) 安全性原则：110kV变电站的电气主接线设计要符合电气安全标准，保证设备和人员的安全。
在设计过程中，必须考虑到设备的安全间距、接地保护、过载与短路保护等方面的要求，以确保主接线的安全运行。
3. 接线方式选择110kV变电站的电气主接线一般采用单母线、双母线或多母线接线方式。
对于单母线接线方式，其结构简单、投资成本低，但可靠性较低，一旦出现故障将导致整个变电站停电；而双母线和多母线接线方式则可提高系统的可靠性和灵活性，但投资成本会相应增加。
设计人员在选择接线方式时，需要充分考虑系统的实际情况和工程经济性，进行合理的权衡和选择。
4. 主变压器接线110kV变电站的主变压器一般采用Yyn0接线方式，以满足系统的供电要求。
设计人员需要根据实际负荷情况和变电站的运行特点，确定主变压器的接线方式，并合理设计主接线方案。
一、分析原始资料为满足某地区发展和人民生活电力的需要，经系统规划设计论证，新建一所220kv变电1.1 建设规模1.1.1 本所安装2台120MV A主变压器1.1.2 电压等级220/110/10KV1.1.3 各电压侧出线回路数：220kv侧4回，110kv侧8回，10kv侧16回。
1.2各侧负载情况110kv侧有2回路线供电给远方大型冶炼厂，其容量为60MV A；其他作为各地区变电所进线，其最小负荷与最大负荷之比为0.65。
10kv总负荷为50MV A，一，二类负荷用户占70%：最大一回出线负荷为5MV A,最小负荷与最大负荷纸币为0.65。
1.3系统阻抗220kv近似为无线大功率电源系统，以100MV A为基准容量，规算至本所220kv母线阻抗为0.021，；110kv侧电源容量为800MV A,以100MV A为基准容量，规算至本所110kv母线阻抗为0.12。
1.4变电所外接线路采用三段式电流保护，相关参数如下：1.4.1线路AB,BC的最大负荷电流分别为230A,150A;负荷自启动系数Kst=1.5;1.4.2各变电所出线上后备保护的动作时间如图所示；后备保护的△t=0.5s;1.4.3线路的电抗为0.4欧姆/千米二、设计说明书1.1对待设计变电所在电力系统中的地位、作用及电力用户的分析待建变电所包括两个主变压器和若干个辅助变压器，主变压器供电电压为220KV。
高压母线为220kV，有6回出线；中压侧母线为110KV，有8回出线，其中2回出线供给远方大型冶炼厂用电（容量为60MVA），其余作为地区变电所的进线；低压母线10kV，有12回出线，总负荷为50MVA，一二类负荷用户占70%。
1.2主变压器的选择根据变电所的具体情况和可靠性的要求，变电所选用两台同样型号的三绕组变压器，根据给定的容量和变压器的电压等级选用主变压器型号SFS7-120000/220 。
1.3主接线的确定1）变电所主接线要与变电所在系统中的地位、作用相适应。
某110kV变电站电气主接线设计方案第1章引言1.1 毕业设计目的意义毕业设计是完成教学计划、实现培养目标的一个重要教学环节，是全面运用所学基础理论、专业知识和基本技能，对实际问题进行设计的综合训练，是培养学生综合素质和工程实践能力的教育过程。
对学生的思想品德、工作态度、工作作风和独立工作能力具有深远的影响。
毕业设计的目的、意义是：（1）巩固和扩大所学的专业理论知识，并在毕业设计的实践中得以灵活运用；（2）学习和掌握变电所电气部分设计的基本方法，树立正确的设计思想；（3）培养独立分析和解决实际问题的工作能力及解决实际工程设计的基本技能；（4）学习查阅有关设计手册、规及其他参考资料的技能。
选择题目后，先认真审题，然后根据题目的要求，将《电力工程设计手册》[1]及以前的专业课书籍相关容再次阅读一遍。
第一步，拟定初步的主接线图，列出可能的主接线形式进行比较，最后确定两个可能的主接线形式比较，最终确定方案。
第二步，经过计算，然后主变压器和厂用变压器。
第三步，短路计算和做短路计算结果表。
第四步，导体和设备的选择及校验，做设备清册。
第五步，继电保护、配电设备和防雷接地的布置。
通过这次设计将理论与实践相结合，更好的理解电气一次部分的设计原理。
通过毕业设计应达到以下要求：熟悉国家能源开发的方针政策和有关技术规程、规定等；树立设计必须安全、可靠、经济的观点；巩固并充实所学基础理论和专业知识，能够灵活应用，解决问题；初步掌握电气工程专业的设计流程和方法。
在指导老师的帮助下，完成工程设计。
绘图等相关设计任务，培养严肃、认真、实事和刻苦钻研的作风。
第2章原始资料分析本次的设计任务是：设计一座110/35/10kV终端变电所的电气主接线和配电装置、防雷接地、继电保护的配置规划。
设计的重点是对变电所电气主接线的拟定及配电装置的布置。
设计容包括：1、电气主接线方案的设计；2、短路计算；3、导体、设备选型；4、设计防雷保护和接地装置；5、继电保护的配置规划；6、按设计方案绘制电气一次主接线图；7、写设计说明书。
110KV电气主接线设计姓名：专业：发电厂及电力系统年级：指导教师：摘要根据设计任务书的要求，本次设计为110kV变电站电气主接线的初步设计，并绘制电气主接线图。
该变电站设有两台主变压器，站内主接线分为110kV、35kV 和10kV三个电压等级。
110KV电压等级采用双母线接线，35KV和10KV电压等级都采用单母线分段接线。
本次设计中进行了电气主接线的设计、短路电流计算、主要电气设备选择及校验（包括断路器、隔离开关、电流互感器、电压互感器、母线、熔断器等）、各电压等级配电装置设计。
本设计以《35～110kV变电所设计规范》、《供配电系统设计规范》、《35～110kV 高压配电装置设计规范》等规范规程为依据，设计的内容符合国家有关经济技术政策，所选设备全部为国家推荐的新型产品，技术先进、运行可靠、经济合理。
关键词：降压变电站；电气主接线；变压器；设备选型目录摘要 (Ⅰ)1 变电站电气主接线设计及主变压器的选择 (1)主接线的设计原则和要求 (1)主接线的设计原则 (1)主接线设计的基本要求 (2)主接线的设计 (3)设计步骤 (3)初步方案设计 (3)最优方案确定 (4)主变压器的选择 (5)主变压器台数的选择 (5)主变压器型式的选择 (5)主变压器容量的选择 (6)主变压器型号的选择 (6)站用变压器的选择 (9)站用变压器的选择的基本原则 (9)站用变压器型号的选择 (9)2 短路电流计算 (10)短路计算的目的、规定与步骤 (10)短路电流计算的目的 (10)短路计算的一般规定 (10)计算步骤 (10)变压器的参数计算及短路点的确定 (11)变压器参数的计算 (11)短路点的确定 (11)各短路点的短路计算 (12)短路点d-1的短路计算(110KV母线) (12)短路点d-2的短路计算(35KV母线) (13)短路点d-3的短路计算(10KV母线) (14)短路点d-4的短路计算 (15)绘制短路电流计算结果表 (16)3 电气设备选择与校验 (16)电气设备选择的一般规定 (16)一般原则 (16)有关的几项规定 (16)各回路持续工作电流的计算 (16)高压电气设备选择 (17)断路器的选择与校验 (17)隔离开关的选择及校验 (21)熔断器的选择····················错误!未定义书签。
110kV变电站的电气主接线设计要点分析1. 引言1.1 110kV变电站电气主接线设计的重要性110kV变电站的电气主接线设计是整个电网系统中至关重要的一环。
它直接影响着电力系统的稳定运行和安全性，是电网输电的关键环节。
一旦电气主接线设计存在问题，可能会导致设备损坏、电力系统瘫痪甚至引发火灾等严重后果。
在110kV变电站中，电气主接线设计的重要性体现在以下几个方面：电气主接线是变电站内部各设备之间传递电力的重要通道，其质量直接影响到电网的供电可靠性和稳定性。
电气主接线设计合理与否，直接关系到设备的运行效率和寿命，影响到电网的经济性和能源利用效率。
110kV变电站的电气主接线设计至关重要，需要高度重视和严格把控。
只有通过科学的设计和严格的施工，电气主接线才能确保电网稳定运行，为全社会供电安全提供坚实的保障。
在这个信息化时代，更需要注重电气主接线设计的智能化、自动化和信息化水平，以适应电网的智能化发展趋势。
1.2 110kV变电站电气主接线设计的研究意义110kV变电站电气主接线设计的研究意义在于其对电力系统安全稳定运行具有重要意义。
110kV变电站是电力系统中的重要部分，承担着输送和分配电能的关键作用。
电气主接线设计的合理性直接影响着变电站的运行效率和可靠性。
随着电力系统的不断发展和电力负荷的增加，对110kV变电站电气主接线设计的要求也在不断提高。
研究110kV变电站电气主接线设计，可以优化配电网络结构，提高供电质量，减少线路损耗，提高电力系统的经济性和可靠性。
随着新能源的逐渐加入电力系统，对110kV变电站电气主接线设计的研究将更加重要，因为要实现新能源的有效接入和平稳运行，需要有合理的电气主接线设计方案。
研究110kV变电站电气主接线设计的意义在于提高电力系统的可靠性和运行效率，促进能源转型和可持续发展。
2. 正文2.1 110kV变电站电气主接线设计的基本原则110kV变电站的电气主接线设计是变电站工程中非常重要的一部分，其设计的质量直接关系到电网运行的安全稳定性。
