51单片机最小系统的PCB图

单片机最小系统,或者称为最小应用系统,是指用最少的元件组成的单片机可以工作的系统.对51系列单片机来说,最小系统一般应该包括:单片机、晶振电路、复位电路.下面给出一个51单片机的最小系统电路图.说明复位电路:由电容串联电阻构成,由图并结合"电容电压不能突变"的性质,可以知道,当系统一上电,RST脚将会出现高电平,并且,这个高电平持续的时间由电路的RC值来决定.典型的5 1单片机当RST脚的高电平持续两个机器周期以上就将复位,所以,适当组合RC的取值就可以保证可靠的复位.一般教科书推荐 C 取10u,R取.当然也有其他取法的,原则就是要让RC组合可以在RST脚上产生不少于2个机周期的高电平.至于如何具体定量计算,可以参考电路分析相关书籍.晶振电路:典型的晶振取(因为可以准确地得到9600波特率和19200波特率,用于有串口通讯的场合)/12MHz(产生精确的uS级时歇,方便定时操作)单片机:一片AT89S51/52或其他51系列兼容单片机特别注意:对于31脚(EA/Vpp),当接高电平时,单片机在复位后从内部ROM的0000H开始执行;当接低电平时,复位后直接从外部ROM的0000H开始执行.这一点是初学者容易忽略的.复位电路：一、复位电路的用途单片机复位电路就好比电脑的重启部分，当电脑在使用中出现死机，按下重启按钮电脑内部的程序从头开始执行。

单片机也一样，当单片机系统在运行中，受到环境干扰出现程序跑飞的时候，按下复位按钮内部的程序自动从头开始执行。

单片机复位电路如下图：二、复位电路的工作原理在书本上有介绍，51单片机要复位只需要在第9引脚接个高电平持续2US就可以实现，那这个过程是如何实现的呢？在单片机系统中，系统上电启动的时候复位一次，当按键按下的时候系统再次复位，如果释放后再按下，系统还会复位。

所以可以通过按键的断开和闭合在运行的系统中控制其复位。

开机的时候为什么为复位在电路图中，电容的的大小是10uF，电阻的大小是10k。

51单片机最小系统设计与制作本设计是针对51单片机初学者设计出来的一款单片机学习平台，该制作将单片机40个引脚全部用排针引出，这样可以方便单片机初学者使用时根据自己的想法搭建硬件平台，能够充分培养单片机初学者的动手能力，该设计电源采用5v直流电源供电设计方框图如下下面就图2 所示的单片机最小系统各部分电路进行详细说明。

1. 时钟电路在设计时钟电路之前，让我们先了解下51 单片机上的时钟管脚： XTAL1（19 脚）：芯片内部振荡电路输入端。

XTAL2（18 脚）：芯片内部振荡电路输出端。

XTAL1 和XTAL2 是独立的输入和输出反相放大器，它们可以被配置为使用石英晶振的片内振荡器，或者是器件直接由外部时钟驱动。

图2 中采用的是内时钟模式，即采用利用芯片内部的振荡电路，在XTAL1、XTAL2 的引脚上外接定时元件（一个石英晶体和两个电容），内部振荡器便能产生自激振荡。

一般来说晶振可以在 1.2 ～ 12MHz 之间任选，甚至可以达到24MHz 或者更高，但是频率越高功耗也就越大。

在本实验套件中采用的11.0592M 的石英晶振。

和晶振并联的两个电容的大小对振荡频率有微小影响，可以起到频率微调作用。

当采用石英晶振时，电容可以在20 ～ 40pF 之间选择（本实验套件使用30pF）；当采用陶瓷谐振器件时，电容要适当地增大一些，在30 ～ 50pF 之间。

通常选取33pF 的陶瓷电容就可以了。

2. 复位电路在单片机系统中，复位电路是非常关键的，当程序跑飞（运行不正常）或死机（停止运行）时，就需要进行复位。

MCS-5l 系列单片机的复位引脚RST（第9 管脚）出现2个机器周期以上的高电平时，单片机就执行复位操作。

如果RST 持续为高电平，单片机就处于循环复位状态。

复位操作通常有两种基本形式：上电自动复位和开关复位。

图2 中所示的复位电路就包括了这两种复位方式。

上电瞬间，电容两端电压不能突变，此时电容的负极和RESET 相连，电压全部加在了电阻上，RESET 的输入为高，芯片被复位。

接触过单片机的朋友们都时常会听到别人提"最小系统"这个词.那到底什么是最小系统,有怎样设计称上"最小"呢?下面让依依电子来告诉大家:单片机最小系统,或者称为最小应用系统,是指用最少的元件组成的单片机可以工作的系统.对51系列单片机来说,单片机+晶振电路+复位电路,便组成了一个最小系统.但是一般我们在设计中总是喜欢把按键输入、显示输出等加到上述电路中,成为小系统。

应用89C51（52）单片机设计并制作一个单片机最小系统，达到如下基本要求：1、具有上电复位和手动复位功能。

2、使用单片机片内程序存储器。

3、具有基本的人机交互接口。

按键输入、LED显示功能。

4、具有一定的可扩展性，单片机I/O口可方便地与其他电路板连接。

51单片机学习想学单片机，有一段时间了，自己基础不好，在网上提了许多弱智的问题，有一些问题网友回答了，还有一些为题许多人不屑一顾。

学来学去，一年多过去了，可是还是没有入门，现在我就把我学习中遇到的一些问题和大家分享一下，希望在大虾的帮助下能快速的入门：）在学习之前我在网上打听了一下atmel公司的单片机用的人比较多，avr 系列这几年在国内比较流行，但是考虑到avr还是没有51系列用的人多，51系列的许多技术在实践中都已经的到了前人的解决，遇到问题后，有许多高人可以帮助解决，所以这次学习，选用了atmel公司的at89s52，来进行学习。

学习单片机是需要花费时间实践的；学之前我们先准备好所需的东西一、所需硬件at89s52一片；8m晶振一个，30pf的瓷片电容两个；10uf电解电容一个，10k的电阻一个；万用板（多孔板）一块；其他的器件如电烙铁一把30w的，松香，焊锡若干，如果是第一次学习，不知道这些东西，没关系，以下是它们的照片：Atmel公司生产的at89s528m晶振22pf瓷片电容电解电容图1/4 w 10k 的电阻普通的电木万用板好了，有了这些东西，我们就可以把它们组合到一起做成我们的最小系统了：）有了这些东西我们怎么焊接丫？不用着急，过一会我们把原理图给大家画出来大家就会了。

51单片机最小系统电路图及实验(含调试程序)--------------------------------------------------------------------------------51单片机最小系统电路图及实验一、任务开发单片机最小系统二、任务分析:该系统具有的功能:（1）具有2位LED数码管显示功能。

（2）具有八路发光二极管显示各种流水灯。

（3）可以完成各种奏乐,报警等发声音类实验。

（4）具有复位功能。

三、功能分析（1）两位LED数码管显示功能，我们可以利用单片机的P0口接两个数码管来现这个功能；（2）八路发光二极管显示可以利用P1口接八个发光二极管实现这个功能；（3）各种奏乐、报警等发声功能可以采用P2.0这个引脚接一蜂鸣器来实现。

（4）利用单片机的第9脚可以设计成复位系统，我们采用按键复位；利用单片机的18、19脚可以设计成时钟电路，我们利用单片机的内部振荡方式设计的。

四、设计框图五、最小系统电路图设计根据本系统的功能，和单片机的工作条件，我们设计出下面的电路图。

六、元器件件清单的确定：数码管：共阴极2只（分立）电解电容：10UF的一只30PF的电容2只220欧的电阻9只4.7K的电阻一只1.2K的电阻一只4.7K的排阻一只，12MHZ的晶振一只有源5V蜂名器一只AT89S51单片机一片常开按钮开关1只紧锁座一只（方便芯取下来的，绿色的）发光二极管（5MM红色）8只万能板电路版15*17CMS8550三极管一只4．5V电池盒一只，导线若干。

七、硬件电路的焊接按照原理图把上面的元件焊接好，详细步骤省略。

八、相关程序设计针对上面的电路原理图，设计出本系统的详细功能：（1）、第一个发光二极管点亮，同时数码管显示“1”。

（2）、第二个发光二极管点亮，同时数码管显示“2”。

（3）、依次类推到第八个发光二极管点亮，同时数码管显示“8”。

以上出现的是流水灯的效果（4）、所有的发光二极管灭了，同时数码管现实“0”。

一、内容及要求内容：设计制作一个51最小系统,用最小系统控制8个发光2极管。

要求：全部点亮,依次点亮，交换点亮；用最小系统控制蜂鸣器；用最小系统控制电机。

二、设计思路使用AT89C51单片机时无须外扩存储器。

因此，本流水灯实际上就是一个带有八个发光二极管的单片机最小应用系统，即为由发光二极管、晶振、复位、电源等电路和必要的软件组成的单个单片机.八个发光二极管D1－D8分别接在单片机的P2。

0－P2.7接口上，当给P2。

0口输出“0”时，发光二极管点亮，当输出“1"时，发光二极管熄灭。

可以运用输出端口指令MOV P0，A或MOV P0，＃DATA,只要给累加器值或常数值，同理,接在P2.1～P2.7口的其他7个LED的点亮和熄灭的方法同LED1。

因此，要实现图2-1 主程序流程图流水灯功能，我们只要将发光二极管LED1～LED8依次点亮、熄灭，8只LED灯便会一亮一暗的成流水灯了.在此我们还应注意一点，由于人眼的视觉暂留效应以及单片机执行每条指令的时间很短，我们在控制二极管亮灭的时候应该延时一段时间,否则我们就看不到闪烁效果。

程序启动时跳转到键盘判断模块程序中，此程序里面包含Key1～Key5的按键情况判断,循环检测直到有按键按下的时候，程序转去相对应按键的彩灯显示的花型模块，与此同时,当按键Key6有闭合时，程序中调用延时程序程序时，给延时参数赋值上另一个值，是延时程序延时时间发生改变，以达到不同快慢节奏闪烁的彩灯.具体程序流程图2-1所示。

三、硬件设计3。

1 直流稳压电源电路对于一个完整的电子设计来讲，首要问题就是为整个系统提供电源供电模块，电源电路的稳定可靠是系统平稳运行的前提和基础.电子设备除用电池供电外,还采用市电(交流电网)供电。

通过变压、整流、滤波和稳压后，得到稳定的直流电。

直流稳压电源是电子设备的重要组成部分！本项目直流稳压电源为+5V。

如下图所示：直流稳压电源的制作一般有3种制作形式，分别是分立元件构成的稳压电源、线性集成稳压电源和开关稳压电源。

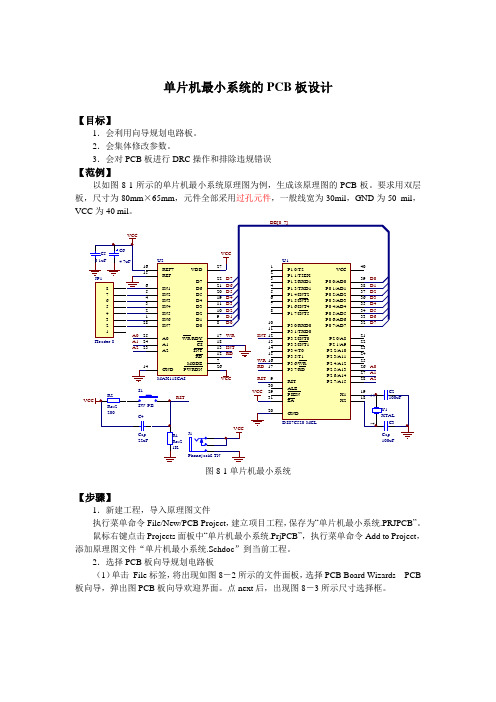

单片机最小系统的PCB板设计【目标】1．会利用向导规划电路板。

2．会集体修改参数。

3．会对PCB板进行DRC操作和排除违规错误【范例】以如图8-1所示的单片机最小系统原理图为例，生成该原理图的PCB板。

要求用双层板，尺寸为80mm×65mm，元件全部采用过孔元件，一般线宽为30mil，GND为50 mil，VCC为40 mil。

图8-1单片机最小系统【步骤】1．新建工程，导入原理图文件执行菜单命令File/New/PCB Project，建立项目工程，保存为“单片机最小系统.PRJPCB”。

鼠标右键点击Projects面板中“单片机最小系统.PrjPCB”，执行菜单命令Add to Project，添加原理图文件“单片机最小系统.Schdoc”到当前工程。

2．选择PCB板向导规划电路板（1）单击File标签，将出现如图8－2所示的文件面板，选择PCB Board Wizards PCB 板向导，弹出图PCB板向导欢迎界面。

点next后，出现图8－3所示尺寸选择框。

图8－2 File面板启动PCB向导图8－3 尺寸选择框（2）尺寸单位选择尺寸单位选择对话框，有英制（mil）和公制（mm）二种选择，可以根据兴趣选择尺寸类型，本例选择英制单位mil。

（3）选择PCB板类型如图8－4所示。

（4）自定义PCB板如图8－5所示。

（5）选择信号层、内电源层如图8－6所示。

（6）选择过孔类型如图8－7所示。

图8－4 选择PCB板类型图8－5 自定义PCB板图8－6 选择信号层、内电源层图8－7选择过孔类型（7）选择元件类型如图8－8所示。

（8）设置导线、过孔、安全间距如图8－9所示。

图8－8 选择元件类型图8－9设置导线、过孔、安全间距（9）Finish结束向导，PCB板向导制作完成的电路板如图8－10所示。

保存为“单片机最小系统.PcbDoc”图8－10 PCB板向导制作完成的电路板3．同步功能更新PCB编辑器的封装和网络打开原理图文件，执行Design /Update PCB单片机最小系统.PcbDoc菜单命令，装入电路板的PCB封装元件，如图8－11所示。

51单片机最小系统原理图51单片机是一种常用的微控制器，它具有体积小、功耗低、性能稳定等特点，因此在嵌入式系统中得到了广泛的应用。

而要搭建一个完整的嵌入式系统，首先需要设计并搭建一个最小系统，本文将介绍51单片机最小系统的原理图设计。

首先，我们需要明确51单片机最小系统的组成部分。

一个完整的最小系统包括51单片机、晶振、复位电路、电源电路、下载电路等几个基本部分。

其中，晶振是单片机工作的时钟信号源，复位电路用于单片机的复位控制，电源电路提供单片机所需的电源，下载电路用于单片机的程序下载。

其次，我们需要根据这几个基本部分设计出相应的原理图。

首先是晶振电路，一般使用的是12MHz的晶振，其原理图是将晶振的两端分别连接到单片机的晶振输入引脚和晶振输出引脚。

接下来是复位电路，复位电路一般由一个电阻和一个电容组成，其原理是通过电容的充放电来实现单片机的复位控制。

然后是电源电路，电源电路一般包括稳压电路和滤波电路，其原理是通过稳压电路将输入的电压稳定在单片机所需的工作电压范围内，并通过滤波电路去除电源中的杂波。

最后是下载电路，下载电路一般由一个串口电平转换芯片和一个串口接口组成，其原理是通过串口电平转换芯片将电脑串口的TTL电平转换成单片机所需的电平，并通过串口接口与单片机相连接。

最后，我们需要将这几个部分的原理图进行整合，设计出完整的51单片机最小系统原理图。

在设计原理图时，需要注意各个部分之间的连接关系，以及引脚的连接方式。

同时，还需要考虑到原理图的布局和美观性，尽量使得原理图清晰易懂，方便后续的调试和维护工作。

总的来说，设计51单片机最小系统原理图是搭建一个完整嵌入式系统的第一步，它直接关系到后续系统的稳定性和可靠性。

因此，在设计原理图时需要认真对待，确保各个部分的连接正确，电路设计合理，从而为后续的系统开发奠定良好的基础。

希望本文的介绍能够对大家有所帮助，谢谢阅读。

2.3单片机最小系统
要使单片机工作起来，最基本的电路的构成为
图2-3-1 AT89S52最小工作系统
1、电源电路：
AT89S51单片机的工作电压范围：4.0V—5.5V，所以通常给单片机外接5V直流电源。

连接方式为VCC(40脚）：接电源+5V端VSS(20脚）：接电源地端。

本设计方案采用外接12V直流电源，然后通过使用7805稳压芯片，输出5V直流电源，给单片机及其它电路供电。

电源电路如
图2-3-2 电源系统
2、时钟电路：
单片机工作的时间基准，决定单片机工作速度。

时钟电路就是振荡电路，向单片机提供一个正弦波信号作为基准，决定单片机的执行速度。

AT89S51单片机时钟频率范围：0 — 33MHz。

时钟电路连接方式为
图2-3-3 时钟电路
3、复位电路：
确定单片机工作的起始状态，完成单片机的启动过程。

单片机接通电源时产生复位信号，完成单片机启动，确定单片机起始工作状态。

手动按键产生复位信号，完成单片机启动，确定单片机的初始状态。

通常在单片机工作出现混乱或“死机”时，使用手动复位可实现单片机“重启”。

图2-3-4 时钟电路
4、EA/VP(31脚）接+5V
如EA端为高电平（接Vcc端），CPU则执行内部程序存储器的指令。
