AT89S51单片机最小系统电路原理图和PCB绘制

单片机最小系统,或者称为最小应用系统,是指用最少的元件组成的单片机可以工作的系统.对51系列单片机来说,最小系统一般应该包括:单片机、晶振电路、复位电路.下面给出一个51单片机的最小系统电路图.说明复位电路:由电容串联电阻构成,由图并结合"电容电压不能突变"的性质,可以知道,当系统一上电,RST脚将会出现高电平,并且,这个高电平持续的时间由电路的RC值来决定.典型的5 1单片机当RST脚的高电平持续两个机器周期以上就将复位,所以,适当组合RC的取值就可以保证可靠的复位.一般教科书推荐 C 取10u,R取.当然也有其他取法的,原则就是要让RC组合可以在RST脚上产生不少于2个机周期的高电平.至于如何具体定量计算,可以参考电路分析相关书籍.晶振电路:典型的晶振取(因为可以准确地得到9600波特率和19200波特率,用于有串口通讯的场合)/12MHz(产生精确的uS级时歇,方便定时操作)单片机:一片AT89S51/52或其他51系列兼容单片机特别注意:对于31脚(EA/Vpp),当接高电平时,单片机在复位后从内部ROM的0000H开始执行;当接低电平时,复位后直接从外部ROM的0000H开始执行.这一点是初学者容易忽略的.复位电路：一、复位电路的用途单片机复位电路就好比电脑的重启部分，当电脑在使用中出现死机，按下重启按钮电脑内部的程序从头开始执行。

单片机也一样，当单片机系统在运行中，受到环境干扰出现程序跑飞的时候，按下复位按钮内部的程序自动从头开始执行。

单片机复位电路如下图：二、复位电路的工作原理在书本上有介绍，51单片机要复位只需要在第9引脚接个高电平持续2US就可以实现，那这个过程是如何实现的呢？在单片机系统中，系统上电启动的时候复位一次，当按键按下的时候系统再次复位，如果释放后再按下，系统还会复位。

所以可以通过按键的断开和闭合在运行的系统中控制其复位。

开机的时候为什么为复位在电路图中，电容的的大小是10uF，电阻的大小是10k。

单片机自动清洁机器人设计(电路图+原理图+流程图+源程序)-课程设计单片机自动清洁机器人设计最近在电视看到一款能够遥控移动的吸尘器，圆形的和遥控汽车差不多，我感觉到如果再不把自己的想法写出来，自己的创意会被很多人实现，我几年前就想设计一款能够打扫卫生的机器人，直到看到电视里的那个东西，我意识到，我要自己做一个出来。

移动机构是清洁机器人的主体，决定了清洁机器人的运动空间，一般采用轮式结构。

传感器系统一般采用超声波传感器、红外光电传感器、接触传感器等构成多传感器系统。

随着近年来控制技术、传感技术以及移动机器人技术等技术的迅速发展,智能清洁机器人控制系统的研究和开发已具备了坚实的基础和良好的发展前景。

吸尘系统在原理上与传统立式吸尘器相同，主要是在结构设计上更多考虑结构尺寸、集成度以及一些辅助机构的合理布置和利用，以此来提高能源利用率和工作效率。

现在的智能清洁机器人通过软硬件的合理设计，使其能够自动避开障碍物，实现一般家居环境下的自主清洁工作。

它的主要功能有: 1 能够自动熟悉地形，了解房间布局，感知自己的方位，记录和分析环境卫生状况，容易脏的地方多打扫，干净的地方少打扫，节省能源。

2能够自动补充能量。

当检测到电源不足时，自动找到电源，并充电。

充电结束自动专为待机状态。

3当垃圾装满后自动打包，并将垃圾放到主人指定的地点。

4能够检测主人是否在家，只有当主人不在家时，才出来打扫卫生，主人在家时机器人休息。

保证不影响主人的正常生活。

可行性分析:1应用超声波测距和滚轮定位就可以测到自己的位置，给据吸入垃圾量的多少，就可以分析出，那干净那里脏.2应用简单的空中加油技术就可以把自动充电搞定。

检测电源能量多少，和是否充满就更简单了.3垃圾打包只用简单的打包技术就可以解决.4机器人上装上热释红外探测器就知道主人在不在了..5剩下的功能，好多玩具里都有，只要把吸尘器和遥控车结合起来就搞定了1 系统整体方案设计1．1 制作清洁机器人的任务与要求：任务: 清洁机器人在场地上任意运动并吸尘，当遇到障碍物时，可自主避开障碍物绕道继续运动（轨迹由团队设定）。

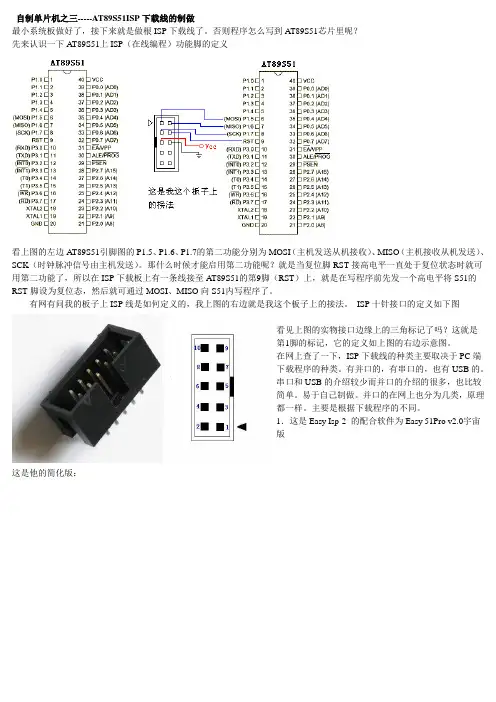

自制单片机之三-----AT89S51ISP下载线的制做最小系统板做好了，接下来就是做根ISP下载线了。

否则程序怎么写到A T89S51芯片里呢？先来认识一下A T89S51上ISP（在线编程）功能脚的定义看上图的左边A T89S51引脚图的P1.5、P1.6、P1.7的第二功能分别为MOSI（主机发送从机接收）、MISO（主机接收从机发送）、SCK（时钟脉冲信号由主机发送）。

那什么时候才能启用第二功能呢？就是当复位脚RST接高电平一直处于复位状态时就可用第二功能了，所以在ISP下载板上有一条线接至A T89S51的第9脚（RST）上，就是在写程序前先发一个高电平将S51的RST脚设为复位态，然后就可通过MOSI、MISO向S51内写程序了。

有网有问我的板子上ISP线是如何定义的，我上图的右边就是我这个板子上的接法。

ISP十针接口的定义如下图看见上图的实物接口边缘上的三角标记了吗？这就是第1脚的标记，它的定义如上图的右边示意图。

在网上查了一下，ISP下载线的种类主要取决于PC端下载程序的种类。

有并口的，有串口的，也有USB的。

串口和USB的介绍较少而并口的介绍的很多，也比较简单。

易于自己制做。

并口的在网上也分为几类，原理都一样。

主要是根据下载程序的不同。

1．这是Easy Isp-2 的配合软件为Easy 51Pro v2.0宇宙版这是他的简化版：在网上的制做思路几乎都是把74HC373放在并口头的小盒子内见下图：但由于我的台式机放在桌子的下面，把74HC373放在接头盒内插在电脑机箱后面怎么调试呢。

因此我没将它放在接头盒内而是另用个洞洞板做的，前面是一米的并行线，后面是约50cm的连接线。

线路的焊接没什么问题，比较顺利。

见下图：(因旧的已拆了，现在只是示意一下)Easy 51Pro 2.0的工作界面：连上我的最小系统后，发现不能稳定工作。

但可以读出89S51的特征字，说明线路是好的反复试验，不断在电源间加去偶电容，没什么效果，后来发现把连接排线握成一团握在手心里，就能有80%的机率正确写入程序，跟并口线那边关系却不大。

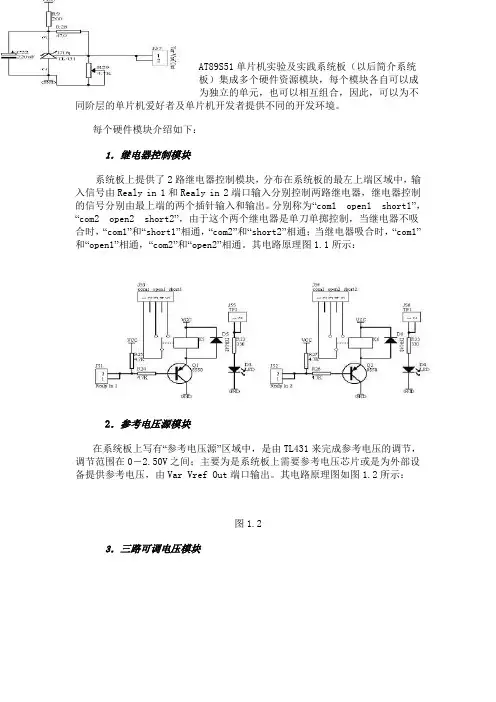

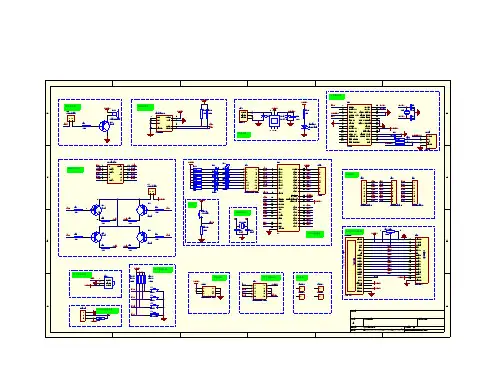

AT89S51单片机实验及实践系统板（以后简介系统板）集成多个硬件资源模块，每个模块各自可以成为独立的单元，也可以相互组合，因此，可以为不同阶层的单片机爱好者及单片机开发者提供不同的开发环境。

每个硬件模块介绍如下：1．继电器控制模块系统板上提供了2路继电器控制模块，分布在系统板的最左上端区域中，输入信号由Realy in 1和Realy in 2端口输入分别控制两路继电器，继电器控制的信号分别由最上端的两个插针输入和输出。

分别称为“com1 open1 short1”，“com2 open2 short2”，由于这个两个继电器是单刀单掷控制，当继电器不吸合时，“com1”和“short1”相通，“com2”和“short2”相通；当继电器吸合时，“com1”和“open1”相通，“com2”和“open2”相通。

其电路原理图1.1所示：2．参考电压源模块在系统板上写有“参考电压源”区域中，是由TL431来完成参考电压的调节，调节范围在0－2.50V之间；主要为是系统板上需要参考电压芯片或是为外部设备提供参考电压，由Var Vref Out端口输出。

其电路原理图如图1.2所示：图1.23．三路可调电压模块此模块主要是用于提供0－5V之间的可变的模拟电压值，即可以作为参考电压源也可以作为模拟电压信号。

这三路是相互独立的。

分别对应着由VR1，VR2，VR3端口输出。

具体的电路原理图如图1.3所示：图1.34．电源模块电源模块为系统板上其它模块提供＋5V电源，电源输入有两种方式，一种为交直流电源从电源插座输入，输入的电压要求，直流输入应大于7.5V，交流输入应大于5V，通过7805三端稳压器得到5V的直流电源供给系统其它模块工作，另一种为从USB接口获取＋5V电源，只要用相应配套的USB线从电脑主机获取＋5V直流电源，在电源模块中加有保护电路，即电路中有短路，不会对7805三端稳压器及电脑主机电源有损害！其电路原理图如图1.4所示：5．程序下载模块该模块完成源程序代码下载到AT89S51或者是AT89S52芯片中，它需要和微机上的ISP下载器软件配合使用来完成这样的功能。

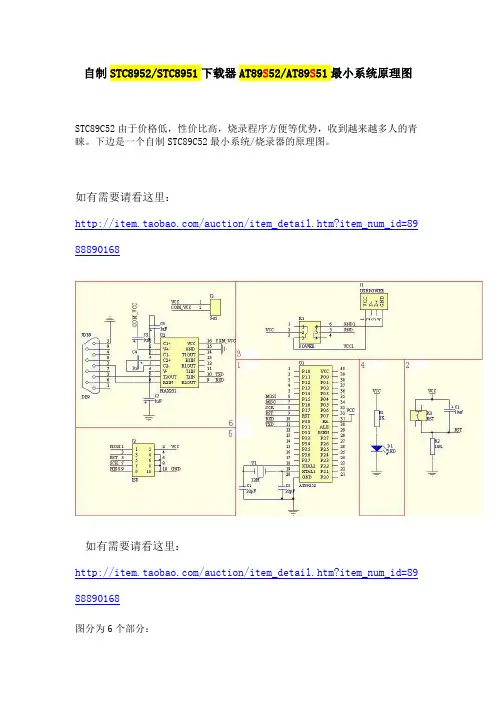

自制STC8952/STC8951下载器AT89S52/AT89S51最小系统原理图STC89C52由于价格低，性价比高，烧录程序方便等优势，收到越来越多人的青睐。

下边是一个自制STC89C52最小系统/烧录器的原理图。

如有需要请看这里：/auction/item_detail.htm?item_num_id=89 88890168如有需要请看这里：/auction/item_detail.htm?item_num_id=89 88890168图分为6个部分：1. 最小系统的核心部分（CPU）2. 阻容复位电路3. USB供电电路，8*8自锁开关以及USB公头组成，加自锁开关是方便烧录程序使芯片断电再上电4. 电源指示电路，标识系统板是否上电5. ISP接口，方便AT89S52/AT89S51芯片烧录程序6. 串口通信电路，为STC89C52/C51收录程序，或者与PC机串口通信，或者显示调试信息STC89C52/STC89C51下载器图文教程一、下载器介绍如果只想学习下载方法请直接跳到第三节，这里的介绍只是为接下来的硬件连接做准备STC89C51/STC89C52符合8051的架构，与AT89S51/AT89S52等51芯片的指令完全兼容，并且具有价格适中，性能稳定，性价比高，程序烧录方便等特点，很适合初学者使用，同时也广泛应用于产品的开发。

STC系列的芯片采用串口通信的方式来烧录编译好的文件。

根据自己在开发中积累的经验，结合目前常用的几种烧录方式，设计了一种操作简单并且可以灵活扩展的STC下载器。

如果有需要的可以在这里购买/auction/item_detail.htm?item_num_id=3197118340套件地址：/auction/item_detail.htm?item_num_id=8988890168如下图：正面图背面图二、接口详细介绍J1--------串口 J2--------USB 供电接口 J3--------51或AVR 选择J4--------TTL下载线接口 J5--------片外RAM扩展接口 J6--------5V直流电源接口（内正外负）J7--------MAX使能跳线 K1--------电源开关 K2--------51复位按键K3--------ATMega16复位按键 Y1--------可更换的晶振 P1--------I/O口P0端口P1--------I/O口P1端口 P2--------I/O口P2端口 P3--------I/O口P3端口TTL以及外部RAM扩展接口ISP接口引脚定义所有IO口都采用双排引出，可以做为最小系统使用，兼容at89s52/s51等芯片；预留TTL接口，方便连接USB转TTL下载线；预留有ISP接口，可以接ISP下载器给AT89S52/S51烧录程序；支持AVR转51转接板；使用晶振座子，晶振可以根据自己的需要更换；使用USB供电；预留有标准电源接口，可以直接接5V直流电源使用。

51系列单⽚机最⼩系统原理图和程序51系列单⽚机最⼩系统设计与调试实验⼀、实验⽬的1. 了解单⽚机的基本⼯作原理2. 学习并掌握相关软件的使⽤⽅法(Protel、keil)2. 掌握单⽚机⽚内程序存储器下载⽅法3. 掌握单⽚机程序设计（汇编及C51）⼆、原理1. 什么是单⽚机最⼩系统单⽚机最⼩系统,或者称为最⼩应⽤系统,是指⽤最少的元件组成的单⽚机可以⼯作的系统.对51系列单⽚机来说,单⽚机+晶振电路+复位电路,便组成了⼀个最⼩系统.但是⼀般我们在设计中总是喜欢把按键输⼊、显⽰输出等加到上述电路中,成为⼩系统。

2. AT89C51⾼性能8位单⽚机功能AT89C51提供以下标准功能：8K字节Falsh闪速存储器，256字节内部RAM，32个I/O⼝线，3个16位定时/计数器，⼀个6向量两级中断结构，⼀个全双⼯串⾏通信⼝，⽚内震荡器及时钟电路，同时AT89C51可降⾄0HZ的静态逻辑操作，并⽀持两种软件可选的节电⼯作模式。

空闲⽅式停⽌CPU的⼯作，但允许RAM，时/计数器，串⾏通信⼝及中断系统持续⼯作。

掉电⽅式保存RAM中的内容，但震荡器停⽌⼯作并禁⽌其他所有部件⼯作直到下⼀个硬件复位。

3. AT89C51⾼性能8位单⽚机资料请参考相关书籍三、实训任务.（1）认识MCS-51的ROM及⽚外RAM空间：认识51系列单⽚机的程序存储器（ROM）的空间范围；汇编指令编码在ROM中存储形式；掌握指令编码和指令编码所在地址的概念;了解51系列单⽚机的程序存储器（ROM）固定地址的⽤途。

认识51系列单⽚机的⽚外数据存储器（⽚外RAM）的地址空间范围；了解51系列单⽚机的⽚外数据存储器的⽤途；重点掌握⽚内⽚外访问存储器的指令。

（2）认识MCS-51⽚内RAM空间：认识51系列单⽚机⽚内随机存储器（⽚内RAM）的空间范围；认识51系列单⽚机⽚内随机存储器的区域划分；掌握字节地址和位地址的概念；了解R0~R7寄存器与字节地址的关系。

51单片机最小系统1.设计框图2.硬件电路设计3.元件清单共阴极数码管2只（分立）10UF电解电容2只（限压16V）30PF瓷片电容2只220欧的电阻9只4.7K的电阻1只1.2K的电阻1只4.7K的排阻1只12MHZ的晶振1只S8550三极管1只单排针2排自锁小按键1只蜂名器1只（长音）STC89C52单片机1片（别买AT的）常开按钮开关1只（轻触开关）40引脚紧锁座或40引脚芯片插槽1只（前者方便单片机取下来的，但价格较贵；后者便宜，不便于拔插）发光二极管（5MM，红色）10只电路板1张（单孔锡板，带九针串口座的焊盘）USB转串口线1根（笔记本电脑必买、台式电脑选买）USB头一个（如下一页实物图所示）双头USB线1根（两头都能插入USB头里面）细导线2米（单芯、铁线）2CM铜柱8根（一头凸起，一头凹下）104瓷片电容5片MAX232芯片1片串口头1个（母头、9孔式）更正：（加粗的3样台式、笔记本都买）串口线1根（一端9孔、一端9针）***台式电脑用，笔记本电脑别买***注意：有的元器件（如电阻、瓷片电容等）非常便宜，一般按10个为单位买，否则别人不卖。

必备工具：万用表、电烙铁、焊锡丝、松香、吸锡器、斜口钳、镊子相关软件：Protel 99 SE、Keil 3、单片机烧录软件4.程序下载电路STC89C521、电源：这当然是必不可少的了。

单片机使用的是5V电源，其中正极接40引脚，负极（地）接20引脚。

2、振荡电路：单片机是一种时序电路，必须提供脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。

只要买来晶振，电容，连上就可以了。

3、复位（RST,第9引脚）：至于复位是何含义及为何需要复位，在单片机功能中介绍。

4、EA（31引脚）：EA引脚接到正电源端。

至此，一个单片机就接好，通上电，单片机就开始工作了。

5、P1口发光管电路：P1.0-P1.7（第1－8引脚）连接到8个470欧电阻驱动8个发光管。

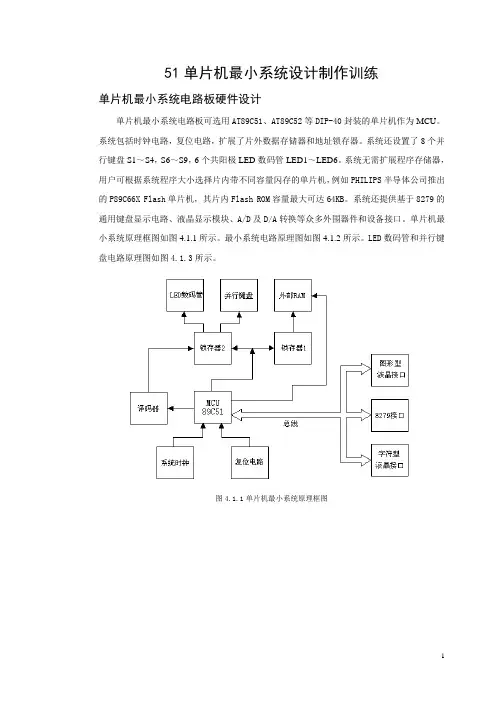

51单片机最小系统设计制作训练单片机最小系统电路板硬件设计单片机最小系统电路板可选用AT89C51、AT89C52等DIP-40封装的单片机作为MCU。

系统包括时钟电路，复位电路，扩展了片外数据存储器和地址锁存器。

系统还设置了8个并行键盘S1～S4，S6～S9，6个共阳极LED数码管LED1～LED6。

系统无需扩展程序存储器，用户可根据系统程序大小选择片内带不同容量闪存的单片机，例如PHILIPS半导体公司推出的P89C66X Flash单片机，其片内Flash ROM容量最大可达64KB。

系统还提供基于8279的通用键盘显示电路、液晶显示模块、A/D及D/A转换等众多外围器件和设备接口。

单片机最小系统原理框图如图4.1.1所示。

最小系统电路原理图如图4.1.2所示。

LED数码管和并行键盘电路原理图如图4.1.3所示。

图4.1.1单片机最小系统原理框图图4.1.2 单片机最小系统电原理图图4.1.3 LED数码管和并行键盘电路原理图单片机时钟信电路原理图如图4.1.4所示。

在引脚XTAL1和XTAL2跨接晶振Y1和微调电容C5,C6就构成了内部振荡方式，由于单片机内部有一个高增益反相放大器，当外接晶振后，就构成了自激振荡器并产生振荡时钟脉冲。

其中Y1是可插拔更换的，默认值是12MHz。

图4.1.4 时钟源系统板采用上电自动复位和按键手动复位方式。

上电复位要求接通电源后，自动实现复位操作。

手动复位要求在电源接通的条件下，在单片机运行期间，用按钮开关操作使单片机复位。

其电路原理图如图4.1.5所示。

上电自动复位通过外部复位电容C4充电来实现。

按键手动复位是通过复位端经电阻和Vcc接通而实现的。

二极管用来防止反相放电。

图4.1.5 复位电路原理图系统板扩展了一片32K的数据存储器62256，如图4.1.6所示。

数据线D0～D7直接与单片机的数据地址复用口P0相连，地址的低8位A0～A7则由U15锁存器74LS373获得，地址的高7位则直接与单片机的P2.0～P2.6相连。

51单片机最小系统电路图及实验(含调试程序)--------------------------------------------------------------------------------51单片机最小系统电路图及实验一、任务开发单片机最小系统二、任务分析:该系统具有的功能:（1）具有2位LED数码管显示功能。

（2）具有八路发光二极管显示各种流水灯。

（3）可以完成各种奏乐,报警等发声音类实验。

（4）具有复位功能。

三、功能分析（1）两位LED数码管显示功能，我们可以利用单片机的P0口接两个数码管来现这个功能；（2）八路发光二极管显示可以利用P1口接八个发光二极管实现这个功能；（3）各种奏乐、报警等发声功能可以采用P2.0这个引脚接一蜂鸣器来实现。

（4）利用单片机的第9脚可以设计成复位系统，我们采用按键复位；利用单片机的18、19脚可以设计成时钟电路，我们利用单片机的内部振荡方式设计的。

四、设计框图五、最小系统电路图设计根据本系统的功能，和单片机的工作条件，我们设计出下面的电路图。

六、元器件件清单的确定：数码管：共阴极2只（分立）电解电容：10UF的一只30PF的电容2只220欧的电阻9只4.7K的电阻一只1.2K的电阻一只4.7K的排阻一只，12MHZ的晶振一只有源5V蜂名器一只AT89S51单片机一片常开按钮开关1只紧锁座一只（方便芯取下来的，绿色的）发光二极管（5MM红色）8只万能板电路版15*17CMS8550三极管一只4．5V电池盒一只，导线若干。

七、硬件电路的焊接按照原理图把上面的元件焊接好，详细步骤省略。

八、相关程序设计针对上面的电路原理图，设计出本系统的详细功能：（1）、第一个发光二极管点亮，同时数码管显示“1”。

（2）、第二个发光二极管点亮，同时数码管显示“2”。

（3）、依次类推到第八个发光二极管点亮，同时数码管显示“8”。

以上出现的是流水灯的效果（4）、所有的发光二极管灭了，同时数码管现实“0”。

浅析AT89S51单片机最小系统的设计与制作作者：杨美荣来源：《职业·中旬》2011年第04期单片机最小系统，是指用最少的元件组成以单片机为核心元件的可以正常工作具有特定功能的单片机系统，是单片机产品开发的核心电路。

下面我们设计单片机最小系统，实现的功能为八路流水灯，同时应具有上电复位和手动复位功能，并且使用单片机片内程序存储器存放用户程序。

一、原理图的设计对51系列单片机来说，单片机要正常工作，必须具有五个基本电路：电源电路、时钟电路、复位电路、程序存储器选择电路、外围电路。

因此，单片机最小系统一般应该包括单片机、晶振电路、复位电路、外围电路等。

1.电源电路单片机芯片的第40脚为正电源引脚VCC，一般外接+5V电压。

第20脚为接地引脚GND。

2.时钟电路设计单片机是一种时序电路，必须要有时钟信号才能正常工作。

芯片的18脚（XTAL2）、19脚（XTAL1）分别为片内反向放大器的输出端和输入端，只要在18脚（XTAL2）和19脚（XTAL1）之间接上一个晶振，再加上2个30PF的瓷片电容即可构成单片机所需的时钟电路。

注意，当采用外部时钟时，19脚（XTAL1）接地，18脚（XTAL2）接外部时钟信号。

3.复位电路的设计单片机芯片的第9脚RST（Reset）是复位信号输入端。

在开机或工作中因干扰而使程序失控，或工作中程序处于某种死循环状态等情况下都需要复位。

MCS-51系列单片机的复位靠外部电路实现，信号从RST引脚输入，高电平有效，只要保持RST引脚高电平2个机器周期，单片机就能正常复位。

常见的复位电路有上电复位电路和按键复位电路二种。

4.程序存储器选择电路单片机芯片的第31脚（EA）为内部与外部程序存储器选择输入端。

当EA引脚接高电平时，CPU先访问片内4KB的程序存储器，执行内部程序存储器中的指令，当程序计数器超过0FFFH时，将自动转向片外程序存储器，既是从1000H地址单元开始执行指令；当EA引脚接低电平时，不管片内是否有程序存储器，CPU只访问片外程序存储器。

51单片机最小系统原理图51单片机是一种常用的微控制器，它具有体积小、功耗低、性能稳定等特点，因此在嵌入式系统中得到了广泛的应用。

而要搭建一个完整的嵌入式系统，首先需要设计并搭建一个最小系统，本文将介绍51单片机最小系统的原理图设计。

首先，我们需要明确51单片机最小系统的组成部分。

一个完整的最小系统包括51单片机、晶振、复位电路、电源电路、下载电路等几个基本部分。

其中，晶振是单片机工作的时钟信号源，复位电路用于单片机的复位控制，电源电路提供单片机所需的电源，下载电路用于单片机的程序下载。

其次，我们需要根据这几个基本部分设计出相应的原理图。

首先是晶振电路，一般使用的是12MHz的晶振，其原理图是将晶振的两端分别连接到单片机的晶振输入引脚和晶振输出引脚。

接下来是复位电路，复位电路一般由一个电阻和一个电容组成，其原理是通过电容的充放电来实现单片机的复位控制。

然后是电源电路，电源电路一般包括稳压电路和滤波电路，其原理是通过稳压电路将输入的电压稳定在单片机所需的工作电压范围内，并通过滤波电路去除电源中的杂波。

最后是下载电路，下载电路一般由一个串口电平转换芯片和一个串口接口组成，其原理是通过串口电平转换芯片将电脑串口的TTL电平转换成单片机所需的电平，并通过串口接口与单片机相连接。

最后，我们需要将这几个部分的原理图进行整合，设计出完整的51单片机最小系统原理图。

在设计原理图时，需要注意各个部分之间的连接关系，以及引脚的连接方式。

同时，还需要考虑到原理图的布局和美观性，尽量使得原理图清晰易懂，方便后续的调试和维护工作。

总的来说，设计51单片机最小系统原理图是搭建一个完整嵌入式系统的第一步，它直接关系到后续系统的稳定性和可靠性。

因此，在设计原理图时需要认真对待，确保各个部分的连接正确，电路设计合理，从而为后续的系统开发奠定良好的基础。

希望本文的介绍能够对大家有所帮助，谢谢阅读。

《单片机技术》课程设计任务一、设计题目：基于单片机并行口的电子钟的设计二、适用班级：电子0303三、指导教师：王韧四、任务与要求：在智能化仪器仪表中，控制核心均为微处理器，而单片机以其高性能、高速度、体积小、价格低廉、稳定可靠而得到广泛应用，是设计智能化仪器仪表的首选微控制器，单片机结合简单的接口电路即可构成电子钟，它可广泛应用于工业、农业、日常生活等领域，与传统钟表相比较，它具有高精度、高可靠性、操作方便、价格便宜、智能化等特点，是钟表的一个发展方向，具有一定的实用价值。

1、本课题任务如下：设计一个具有特定功能的电子钟。

该电子钟上电或按键复位后能自动显示系统提示符“P.”，进入时钟准备状态；第一次按电子钟启动/调整键，电子钟从0 时0 分0 秒开始运行，进入时钟运行状态；再次按电子钟启动/调整键，则电子钟进入时钟调整状态，此时可利用各调整键调整时间，调整结束后可按启动/调整键再次进入时钟运行状态。

2、本课题要求如下：（1）在AT89S51 的P0 口和P2 口外接由六个LED 数码管(LED5～LED0) 构成的显示器，用P0 口作LED 的段码输出口（P0.0～P0.7 对应于LED 的a～dp），P2.5～P2.0 作 LED 的位控输出线（P2.5～P2.0 对应于 LED5～LED0），P1 口外接四个按键A、B、C、D（对应于P1.0～P1.3）。

（2）、利用六个LED 显示当前时间。

（3）、四个按键的功能：A 键用于电子钟启动/调整；B 键用于调时,范围0-23,0 为24 点,每按一次时加1；C 键用于调分,范围0-59，0 为60 分, 每按一次分加1；D 键用于调秒, 范围0-59，0 为60 秒,每按一次秒加1。

（4）、单片机采用AT89S51，f osc=12MH Z。

（5）、电子钟供电电源电路的设计。

（6）、电子钟时钟电路，复位电路的设计。

（7）、编写系统监控程序、键扫子程序、显示子程序及其它所需子程序、功能程序和中断服务程序。
