北京交通大学2004电路真题

2004年普通高等学校招生全国统一考试理科综合能力测试（北京卷）本试卷分第I卷（选择题）和第II卷（非选择题）两部分，第I卷1至5页，第II 卷6至16页。

考试结束后，将本试卷和答题卡一并交回。

第I卷（选择题共21题每题6分共126分）注意事项：1. 答第I卷前，考生务必将自己的姓名、准考证号、考试科目涂写在答题卡上。

2. 每小题选出答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用像皮擦干净后，再选涂其它答案标号，不能答在试题卷上。

在下列各题的四个选项中，只有一个选项是最符合题目要求的。

以下数据可供解题时参考：原子量：H1 C12 N14 O16 Mg24 P31 Cl 35.5 K39 Cu 641．在以下描述中，可以将病毒与其他微生物相区别的是（）A．能够使人或动、植物患病B．没有细胞核，仅有核酸C．具有寄生性D．由核酸和蛋白质装配进行增殖2．新生儿小肠上皮细胞通过消耗ATP，可以直接吸收母乳中的免疫球蛋白和半乳糖。

这两种物质分别被吸收到血液中的方式是（）A．主动运输、主动运输B．内吞、主动运输C．主动运输、内吞D．被动运输、主动运输3．人类21三体综合症的成因是在生殖细胞形成的过程中，第21号染色体没有分离。

若女患者与正常人结婚后可以生育，其女女患该病的概率为（）A．0 B．1/4 C．1/2 D．14．在相同光照和温度条件下，空气中CO2的关系如图所示。

理论上某种C3植物能更有效地利用CO2，使光合产量高于m点的选项是（）A．若a点在a,b点b2时B．若a点在a1，b点在b1时C．若a点在a2，b点在b1时D．若a点在a1，b点在b2时5．转基因抗虫棉可以有效地用于棉铃虫的防治。

在大田中种植转基因抗虫棉的同时，间隔种植少量非转基因的棉花或其他作物，供棉铃虫取食。

这种做法的主要目的是（）A．维持棉田物种多样性B．减缓棉铃虫抗性基因频率增加的速度C．使食虫鸟有虫可食D．维持棉田生态系统中的能量流动6．糖类、脂肪和蛋白质是维持人体生命活动所必需的三大营养物质。

(单选题)1: 一个元件的电压电流为关联参考方向，若电流I＝－3A，元件产生的功率是12w，则电压=（）V。

A: -4
B: -1/4
C: 4
D: 36
正确答案: C
(单选题)2: 2
A: A
B: B
C: C
D: D
正确答案: B
(单选题)3: 1
A: A
B: B
C: C
D: D
正确答案: D
(单选题)4: 当电路中存在受控源时和在非线性电路中，叠加定理是否适用（）。

A: 均适用
B: 均不适用
C: 前者不适用，后者适用
D: 前者适用，后者不适用
正确答案: D
(单选题)5: 一个具有n个节点，b条支路的电路，要确定全部支路电压，最少要测量（）A: （n-1）次
B: （b-n+1）次
C: （n+1）次
D: （b-n-1）次
正确答案: A
(单选题)6: 理想电压源、理想电流源在电路中的功率（）
A: 与外电路无关
B: 仅由外电路决定
C: 由电源本身与外电路共同决定
D: 仅由电源本身决定
正确答案: C
(单选题)7: 电路中理想电压源两端电压（）。

交通大学电路与系统专业电路课程第1章 试题库及答案一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做 电路 ，通常由 电源 、 负载 和 中间环节 三部分组成。

2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行 传输 、 分配 和 转换 ；电子技术的电路主要功能则是对电信号进行 传递 、 变换 、 存储 和 处理 。

3、实际电路元件的电特性 单一 而 确切 ，理想电路元件的电特性则 多元 和 复杂 。

无源二端理想电路元件包括 电阻 元件、 电感 元件和 电容 元件。

4、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析。

5、大小和方向均不随时间变化的电压和电流称为 稳恒直流 电，大小和方向均随时间变化的电压和电流称为 交流 电，大小和方向均随时间按照正弦规律变化的电压和电流被称为 正弦交流 电。

6、 电压 是电路中产生电流的根本原因，数值上等于电路中 两点电位 的差值。

7、 电位 具有相对性，其大小正负相对于电路参考点而言。

8、衡量电源力作功本领的物理量称为 电动势 ，它只存在于 电源 内部，其参考方向规定由 电源正极高 电位指向 电源负极低 电位，与 电源端电压 的参考方向相反。

9、电流所做的功称为 电功 ，其单位有 焦耳 和 度 ；单位时间内电流所做的功称为 电功率 ，其单位有 瓦特 和 千瓦 。

10、通常我们把负载上的电压、电流方向称作 关联 方向；而把电源上的电压和电流方向称为 非关联 方向。

11、 欧姆 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关； 基尔霍夫 定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇集的所有 支路电流 的约束关系， KVL 定律体现了电路中任意回路上所有 元件上电压 的约束关系，具有普遍性。

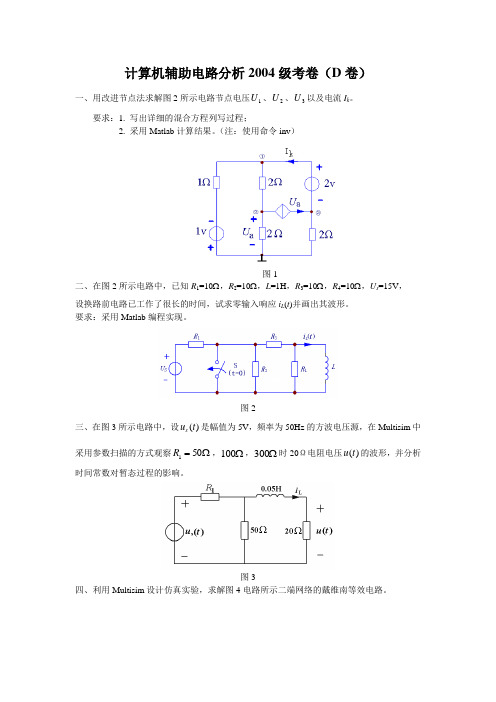

计算机辅助电路分析2004级考卷（D 卷）
一、用改进节点法求解图2所示电路节点电压1U 、2U 、3U 以及电流I k 。

要求：1. 写出详细的混合方程列写过程；
2. 采用Matlab 计算结果。

（注：使用命令inv ）
图1
二、在图2所示电路中，已知R 1=10Ω，R 2=10Ω，L =1H ，R 3=10Ω，R 4=10Ω，U s =15V ， 设换路前电路已工作了很长的时间，试求零输入响应i L (t )并画出其波形。

要求：采用Matlab 编程实现。

图2
三、在图3所示电路中，设)(t u s 是幅值为5V ，频率为50Hz 的方波电压源，在Multisim 中采用参数扫描的方式观察Ω=501R ，Ω010，Ω030时20Ω电阻电压)(t u 的波形，并分析时间常数对暂态过程的影响。

图3
四、利用Multisim 设计仿真实验，求解图4电路所示二端网络的戴维南等效电路。

图4。

浙02187# 电工与电子技术试题 第 1 页 共5页全国2004年7月高等教育自学考试电工与电子技术试题课程代码：02187一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共30分)1.把下图1所示的电路用下图2所示的等效电压源代替，该等效电压源的参数为( )。

A.E 0=1V ,R 0=2ΩB.E 0=2V ,R 0=1ΩC.E 0=2V ,R 0=0.5ΩD.E 0=1V ,R 0=1Ω2.在图示电路中，已知：E=9V ,I k =6mA ，当电压源E 单独作用时，通过R L 的电流是1mA ，那么当电压源E 和电流源I k 共同作用时，通过电阻R L 的电流I L 是( )。

A.3mAB.4mAC.-3mAD.-4mA3.已知单相交流电路中某负载无功功率为3kVar,有功功率为4 kW ，则其视在功率为( )。

A.1kV AB.7kV AC.5kV AD.0kV A4.某交流电路中，电感L 与电阻R 串联，已知感抗X L =7.07Ω，电阻R=7.07Ω，则其串联等效阻抗|Z|为( )。

A.14.14ΩB.10ΩC.7.07ΩD.0Ω5.某三相交流电源的三个电动势接成星形时线电压有效值为6.3kV ，若将它接成三角形，则线电压有效值为( )。

A.6.3kVB.10.9kVC.3.64kVD.4.46kV6.一单相变压器额定容量为50kV A ，额定电压为10000/230V 。

则此变压器的原边绕阻的额定电流为( )。

A.5AB.217AC.50AD.20A浙02187# 电工与电子技术试题 第 2 页 共5页7.有一单相照明变压器，容量为10kV A,电压为3000/220V 。

今欲在副边接上60W 、220V 的白炽灯，如果要变压器在额定情况下运行，这种电灯可接( )个。

设变压器无损耗。

A.100B.217C.12D.1668.图示的控制电路中，SB 为按钮，KM 为交流接触器，若按动SB 1，试判断下面的结论哪个是正确的( )。

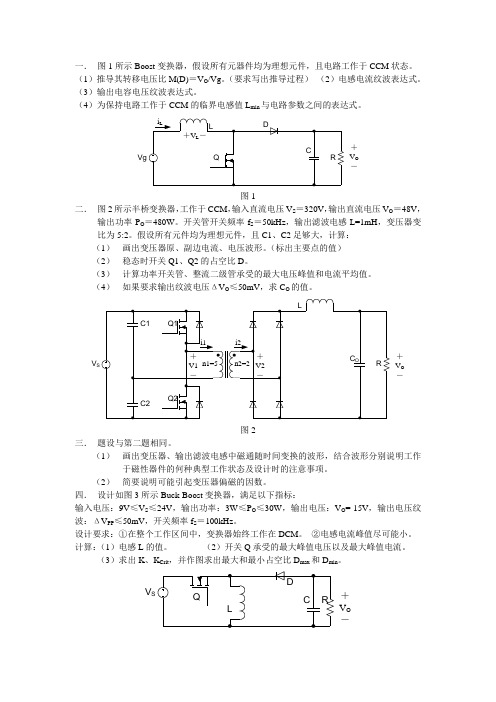

一． 图1所示Boost 变换器，假设所有元器件均为理想元件，且电路工作于CCM 状态。

（1）推导其转移电压比M(D)＝V O /Vg 。

（要求写出推导过程） （2）电感电流纹波表达式。

（3）输出电容电压纹波表达式。

（4）为保持电路工作于CCM 的临界电感值L min 与电路参数之间的表达式。

Vg＋V O －图1二． 图2所示半桥变换器，工作于CCM ，输入直流电压V S ＝320V ，输出直流电压V O ＝48V ，输出功率P O ＝480W 。

开关管开关频率f S ＝50kHz ，输出滤波电感L=1mH ，变压器变比为5:2。

假设所有元件均为理想元件，且C1、C2足够大，计算： （1） 画出变压器原、副边电流、电压波形。

（标出主要点的值） （2） 稳态时开关Q1、Q2的占空比D 。

（3） 计算功率开关管、整流二级管承受的最大电压峰值和电流平均值。

（4） 如果要求输出纹波电压ΔV O ≤50mV ，求C O 的值。

V S＋V O －图2三． 题设与第二题相同。

（1） 画出变压器、输出滤波电感中磁通随时间变换的波形，结合波形分别说明工作于磁性器件的何种典型工作状态及设计时的注意事项。

（2） 简要说明可能引起变压器偏磁的因数。

四． 设计如图3所示Buck-Boost 变换器，满足以下指标：输入电压：9V ≤V S ≤24V ，输出功率：3W ≤P O ≤30W ，输出电压：V O =-15V ，输出电压纹波：ΔV PP ≤50mV ，开关频率f S ＝100kHz 。

设计要求：①在整个工作区间中，变换器始终工作在DCM 。

②电感电流峰值尽可能小。

计算：（1）电感L 的值。

（2）开关Q 承受的最大峰值电压以及最大峰值电流。

（3）求出K 、K Crit ，并作图求出最大和最小占空比D max 和D min 。

V S＋V O －。

七、电路及其应用考试要求及考题分布17．（2011年北京）如图所示电路，电源内阻不可以忽略。

开关S闭合后，在滑动变阻器的滑动端向下滑动的过程中，A．电压表与电流表都减小B．电压表与电流表都增大C．电压表示数增大，电流表示数减小D．电压表示数减小，电流表示数增大19．（2015年北京）如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02 A；R1的阻值等于电流表内阻的21；R2的阻值等于电流表内阻的2倍。

若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是A．将接线柱1、2接入电路时，每一小格表示0.04AB．将接线柱1、2接入电路时，每一小格表示0.02 AC．将接线柱1、3接入电路时，每一小格表示0.06 AD．将接线柱1、3接入电路时，每一小格表示0.01 A12. （2020年北京）图甲表示某金属丝的电阻R随摄氏温度t变化的情况。

把这段金属丝与电池、电流表串联起来（图乙），用这段金属丝做测温探头，把电流表的刻度改为相应的温度刻度，就得到了一个简易温度计。

下列说法正确的是（）A. t A应标在电流较大的刻度上，且温度与电流是线性关系B. t A应标在电流较大的刻度上，且温度与电流是非线性关系C. t B应标在电流较大刻度上，且温度与电流是线性关系D. t B应标在电流较大的刻度上，且温度与电流是非线性关系19．（2016年北京）某兴趣小组探究用不同方法测定干电池的电动势和内阻，他们提出的实验方案中有如下四种器材组合。

为使实验结果尽可能准确，最不可取的一组器材是AR1A．一个安培表、一个伏特表和一个滑动变阻器B．一个伏特表和多个定值电阻C．一个安培表和一个电阻箱D．两个安培表和一个滑动变阻器21．（2016年北京）（18分）（1）热敏电阻常用于温度控制或过热保护装置中。

图1为某种热敏电阻和金属热电阻的阻值R随温度t化的示意图。

由图可知，这种热敏电阻在温度上升时导电能力__________（选填“增强”或“减弱”）；相对金属热电阻而言，热敏电阻对温度变化的影响更__________（选填“敏感”或“不敏感”）。
