第三章双极型三极管基本放大电路3-1 选择填空1.晶体管工作在放大区时，具有如下特点______________。

a. 发射结正偏，集电结反偏。

b. 发射结反偏，集电结正偏。

c. 发射结正偏，集电结正偏。

d. 发射结反偏，集电结反偏。

2．晶体管工作在饱和区时，具有如下特点______________。

a. 发射结正偏，集电结反偏。

b. 发射结反偏，集电结正偏。

《c. 发射结正偏，集电结正偏。

d. 发射结反偏，集电结反偏。

3．在共射、共集、共基三种基本组态放大电路中，电压放大倍数小于1的是______组态。

a. 共射b. 共集c. 共基d. 不确定4．对于题3-1图所示放大电路中，当用直流电压表测得U CE ≈V CC 时，有可能是因为______，测得U CE ≈0时，有可能是因为________。

题3-1图ccR L开路 b. R C 开路 c. R B 短路 d. R B 过小5．对于题3-1图所示放大电路中，当V CC =12V ，R C =2k Ω，集电极电流I C 计算值为1mA 。

用直流电压表测时U CE =8V ，这说明______。

a.电路工作正常b. 三极管工作不正常c. 电容C i 短路d. 电容C o短路 &6.对于题3-1图所示放大电路中，若其他电路参数不变，仅当R B 增大时，U CEQ 将______；若仅当R C 减小时，U CEQ 将______；若仅当R L 增大时，U CEQ 将______；若仅更换一个β较小的三极管时，U CEQ 将______； a.增大 b. 减小 c. 不变 d. 不确定7.对于题3-1图所示放大电路中，输入电压u i 为余弦信号，若输入耦合电容C i 短路，则该电路______。

a.正常放大b. 出现饱和失真c. 出现截止失真d. 不确定 8. 对于NPN 组成的基本共射放大电路，若产生饱和失真，则输出电压_______失真；若产生截止失真，则输出电压_______失真。

交通大学电路与系统专业电路课程第1章 试题库及答案一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做 电路 ，通常由 电源 、 负载 和 中间环节 三部分组成。

2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行 传输 、 分配 和 转换 ；电子技术的电路主要功能则是对电信号进行 传递 、 变换 、 存储 和 处理 。

3、实际电路元件的电特性 单一 而 确切 ，理想电路元件的电特性则 多元 和 复杂 。

无源二端理想电路元件包括 电阻 元件、 电感 元件和 电容 元件。

4、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析。

5、大小和方向均不随时间变化的电压和电流称为 稳恒直流 电，大小和方向均随时间变化的电压和电流称为 交流 电，大小和方向均随时间按照正弦规律变化的电压和电流被称为 正弦交流 电。

6、 电压 是电路中产生电流的根本原因，数值上等于电路中 两点电位 的差值。

7、 电位 具有相对性，其大小正负相对于电路参考点而言。

8、衡量电源力作功本领的物理量称为 电动势 ，它只存在于 电源 内部，其参考方向规定由 电源正极高 电位指向 电源负极低 电位，与 电源端电压 的参考方向相反。

9、电流所做的功称为 电功 ，其单位有 焦耳 和 度 ；单位时间内电流所做的功称为 电功率 ，其单位有 瓦特 和 千瓦 。

10、通常我们把负载上的电压、电流方向称作 关联 方向；而把电源上的电压和电流方向称为 非关联 方向。

11、 欧姆 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关； 基尔霍夫 定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇集的所有 支路电流 的约束关系， KVL 定律体现了电路中任意回路上所有 元件上电压 的约束关系，具有普遍性。

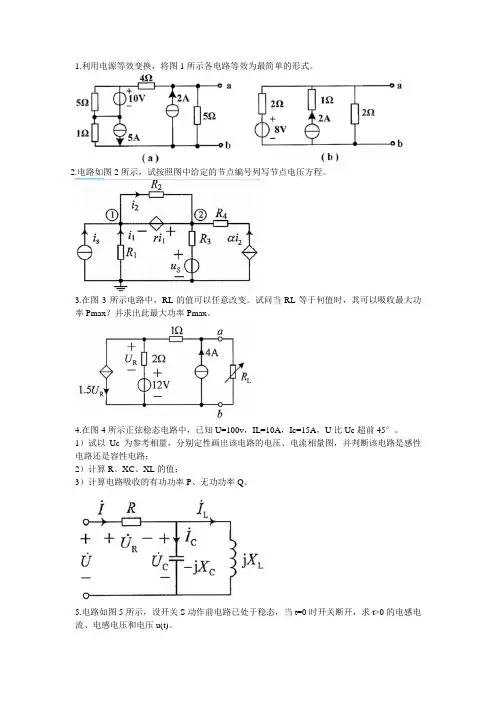

1.利用电源等效变换，将图1所示各电路等效为最简单的形式。

2.电路如图2所示，试按照图中给定的节点编号列写节点电压方程。

3.在图3所示电路中，RL的值可以任意改变。

试问当RL等于何值时，其可以吸收最大功率Pmax？并求出此最大功率Pmax。

4.在图4所示正弦稳态电路中，已知U=100v，IL=10A，Ic=15A，U比Uc超前45°。

1）试以Uc为参考相量，分别定性画出该电路的电压、电流相量图，并判断该电路是感性电路还是容性电路；
2）计算R、XC、XL的值；
3）计算电路吸收的有功功率P、无功功率Q。

5.电路如图5所示，设开关S动作前电路已处于稳态，当t=0时开关断开，求t>0的电感电流、电感电压和电压u(t)。

7.图7（a ）中各电阻均为R ， ， ， ，其有向图如图7（b ）所示，以图7（c ）所示的电路为典型支路，求：
（1）关联矩阵A ；（2）支路导纳矩阵Y ；
（3）电压源列向量U S ；（4）电流源列向量I S ；
（5）列写矩阵形式的节点电压方程（只要列写表达式，不需要进行
9.图9所示电路在t<0时已处于稳态，在t=0时开关S 闭合。

1.计算开关S 动作前的U c （0-）和I L （0-）
6.在图6所示正弦交流稳态电路中。

求C 为何值时I 为最小？I 的最小值为多少？C 为何值时I 为最大？I 的最大值为多少？并求两种情
1R =ΩS 1V U =S =1A I
2.画出开关S动作后的运算电路图；
3.利用网孔电流法求开关S动作后的电流I1（s）和i1（t）
10.如图10所示二端口网络，
试求：1）Y参数矩阵
2）π型等效电路参数。

电路_北京交通大学中国大学mooc课后章节答案期末考试题库2023年1.电容元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将参考答案:增大2.实验室中的交流电压表和交流电流表，其示数是交流电的参考答案:有效值3.电路如图所示，对称三相电源向对称三相负载供电，已知电源相电压为220V，负载R=100欧姆，R1=200欧姆。

则电压表读数=______________V【图片】参考答案:4.关于如图的对称三相电路，下图是否为其单相等效电路？【图片】【图片】参考答案:正确5.对下图所示电路，若R1，R2，R3不定，则i= A 【图片】参考答案:16.对下图所示电路，若R1=R2=R3，则i= A（保留小数点后两位）【图片】参考答案:-3.337.如图所示的正弦稳态电路中Us=120V，则功率表的读数=_________W【图片】参考答案:1208.已知某感性负载接在220V，50Hz的正弦电压上，测得其有功功率和无功功率分别为7.5kW和5.5kvar，则其功率因数为：参考答案:0.8069.如图所示电路，已知1/ωC2=1.5ωL1，R=1欧姆，ω=10000 rad/s，电压表读数为10V，电流表A1读数为30A。

求电流表A2读数=___________A【图片】参考答案:2010.如图所示正弦交流电路中，已知Z=(10+j50)欧姆，Z1=(400+j1000)欧姆。

【图片】【图片】参考答案:-4111.如图所示电路，求ZL左侧戴维宁等效电路的等效阻抗Zeq=___________欧姆【图片】参考答案:1- j 1.512.用叠加定理求某支路电压、电流：将某独立电压源置零，则此处相当于；将某独立电流源置零，则此处相当于。

参考答案:短路开路13.如图所示的正弦稳态电路中，us=14.14cost V，电容C可调。

已知C断开时，电流表A1读数为2A，电流表A2读数为0A；C=C1时，电流表A1与A2读数均为2A。

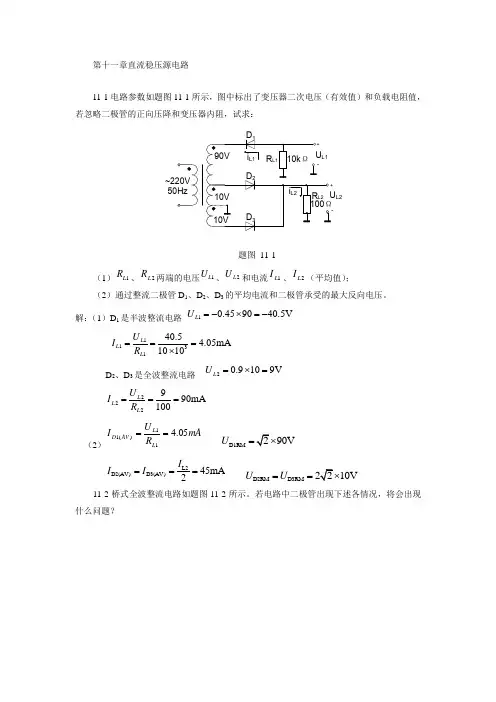

第十一章直流稳压源电路11-1电路参数如题图11-1所示，图中标出了变压器二次电压（有效值）和负载电阻值，若忽略二极管的正向压降和变压器内阻，试求：L2题图11-1（1）1LR、2LR两端的电压1LU、2LU和电流1LI、2LI（平均值）；（2）通过整流二极管D1、D2、D3的平均电流和二极管承受的最大反向电压。

解：（1）D1是半波整流电路10.459040.5VLU=-⨯=-113140.54.05mA1010LLLUIR===⨯D2、D3是全波整流电路20.9109VLU=⨯=222990mA100LLLUIR===（2）mARUILLAVD05.411)(1==D1R M90VUL2D2(AV)D3(AV)45mA2II I===D2R M D3R10VU U==11-2桥式全波整流电路如题图11-2所示。

若电路中二极管出现下述各情况，将会出现什么问题？0题图 11-2（1）D 1因虚焊而开路； （2）D 2误接造成短路； （3）D 3极性接反； （4）D 1、D 2极性都接反； （5）D 1开路，D 2短路。

解：（1）全波整流变为半波整流，R L 上无负半周波形。

（2）负半周时D 1与变压器负边形成短路，会将D 1与变压器烧坏。

（3）正半周时D 3、D 4与变压器负边形成短路，会将D 3、D 4与变压器烧坏。

（4）整流桥无论是在交流电源的正半周还是负半周均截止，无输出电压，即u o =0。

（5）半波整流，无负半周波形。

11-3桥式整流滤波电路如题图11-3所示。

已知t u ωsin 22021=（V ），在下述不同的情况下，说明0u 端对应的直流电压平均值)(0AV U 各为多少伏？题图 11-3（1）电容C 因虚焊未接上；（2）有电容C ，但∞=L R （负载L R 开路）；（3）整流桥中有一个二极管因虚焊开路，有电容C ，∞=L R ； （4）有电容C ，但∞≠L R 。

解：（1）0()0.92018V AV U =⨯= （2）0()20V AV U = （3）0()20V AV U = （4）0() 1.22024V AV U =⨯=11-4双极性电压输出整流电路如题图11-4所示。

交通大学电路与系统专业电路课程第4章试题库及答案一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、与正弦量具有一一对应关系的复数电压、复数电流称之为相量。

最大值相量的模对应于正弦量的最大值，有效值相量的模对应正弦量的有效值，它们的幅角对应正弦量的初相。

2、单一电阻元件的正弦交流电路中，复阻抗Z= R；单一电感元件的正弦交流电路中，复阻抗Z= j X L；单一电容元件的正弦交流电路中，复阻抗Z= －j X C；电阻电感相串联的正弦交流电路中，复阻抗Z= R＋j X L；电阻电容相串联的正弦交流电路中，复阻抗Z= R－j X C；电阻电感电容相串联的正弦交流电路中，复阻抗Z= R＋j（X L－X C）。

3、单一电阻元件的正弦交流电路中，复导纳Y= G；单一电感元件的正弦交流电路中，复导纳Y=－j B L；单一电容元件的正弦交流电路中，复导纳Y= j B C；电阻电感电容相并联的正弦交流电路中，复导纳Y= G＋j(B C－B L)。

4、按照各个正弦量的大小和相位关系用初始位置的有向线段画出的若干个相量的图形，称为相量图。

5、相量分析法，就是把正弦交流电路用相量模型来表示，其中正弦量用相量代替，R、L、C电路参数用对应的复阻抗表示，则直流电阻性电路中所有的公式定律均适用于对相量模型的分析，只是计算形式以复数运算代替了代数运算。

6、有效值相量图中，各相量的线段长度对应了正弦量的有效值，各相量与正向实轴之间的夹角对应正弦量的初相。

相量图直观地反映了各正弦量之间的数量关系和相位关系。

7、电压三角形是相量图，因此可定性地反映各电压相量之间的数量关系及相位关系，阻抗三角形和功率三角形不是相量图，因此它们只能定性地反映各量之间的数量关系。

8、R、L、C串联电路中，电路复阻抗虚部大于零时，电路呈感性；若复阻抗虚部小于零时，电路呈容性；当电路复阻抗的虚部等于零时，电路呈阻性，此时电路中的总电压和电流相量在相位上呈同相关系，称电路发生串联谐振。

2010年北京交通大学《电路》考研真题(总分：20.00，做题时间：90分钟)一、解答题(总题数：10，分数：20.00)1.电路如附图9-1所示，求电流I与电压U AC。

（分数：2.00）___________________________________________________________ _______________________________正确答案：(正确答案：使用节点电压法求解，注意：本题只有3个独立节点! 画出解题电路如附图9-2所示，列写节点电压方程，可得：因此可得：)解析：2.附图9-3所示电路中R的值可调，当R=10Ω时可获得最大功率，且此最大功率为10W，求ab端口的等效电路。

（分数：2.00）___________________________________________________________ _______________________________正确答案：(正确答案：由已知，可得：这样，可画出等效电路如附图9-4所示。

)解析：3.正弦交流稳态电路如附图9—5所示，其有效值满足关系U=U 1+U 2，且R 1=36Ω，R 2=48Ω，L 1 =3H，求L 2的值，并画出该电路的相量图。

（分数：2.00）___________________________________________________________ _______________________________正确答案：(正确答案：画出解题电路如附图9-6(a)所示。

)解析：4.附图9—7所示电路中，C=0．2F时零状态响应u c=20(1一e -0.5t)V。

若电容C改为0．05F，且u c(0_)=5V，其他条件不变，再求u c(t)。

（分数：2.00）__________________________________________________________________________________________正确答案：(正确答案：由题意，C=0．2F时零状态响应u c=20(1一e -0.5t)V，可知u c终值为20V。
