文档2019人教版初中物理九年级全一册第20章20.3电磁铁电磁继电器教学设计一、教学内容1. 电磁铁的基本原理及其磁性强弱的影响因素。
2. 电磁铁的应用实例，如电铃、电磁选矿机等。
3. 电磁继电器的工作原理及其在实际中的应用。
4. 电磁铁和电磁继电器在现代科技领域中的应用案例。
二、教学目标1. 让学生掌握电磁铁的基本原理及其磁性强弱的影响因素，能够运用控制变量法分析电磁铁的磁性强弱变化。
2. 使学生了解电磁铁在生活中的应用实例，培养学生的实践能力和科学思维。
3. 让学生理解电磁继电器的工作原理，能够分析电磁继电器在实际中的应用。
三、教学难点与重点重点：电磁铁的基本原理及其磁性强弱的影响因素，电磁继电器的工作原理。
难点：电磁铁磁性强弱的影响因素，电磁继电器的电路分析。
四、教具与学具准备教具：多媒体教学设备、黑板、粉笔、实验器材（电磁铁、电流表、开关、电线等）。
学具：实验报告册、笔记本、笔。
五、教学过程1. 实践情景引入：展示电铃的图片，让学生思考电铃的工作原理。
2. 理论知识讲解：介绍电磁铁的基本原理，讲解电磁铁磁性强弱的影响因素。
3. 实验演示：进行电磁铁实验，让学生观察电磁铁磁性强弱的变化，分析影响因素。
4. 应用实例分析：介绍电磁铁在生活中的应用实例，如电磁选矿机、电磁起重机等。
5. 知识点过渡：引出电磁继电器的工作原理及其在实际中的应用。
6. 实验演示：进行电磁继电器实验，让学生观察电磁继电器的工作过程。
7. 电路分析：讲解电磁继电器的电路原理，让学生理解电磁继电器的工作原理。
8. 课堂练习：让学生分析实际生活中的电磁继电器应用案例，如电梯控制系统、家用空调等。
六、板书设计1. 电磁铁的基本原理2. 电磁铁磁性强弱的影响因素3. 电磁铁的应用实例4. 电磁继电器的工作原理5. 电磁继电器的应用实例七、作业设计作业题目：1. 简述电磁铁的基本原理及其磁性强弱的影响因素。
2. 列举两个电磁铁在生活中的应用实例，并说明其原理。

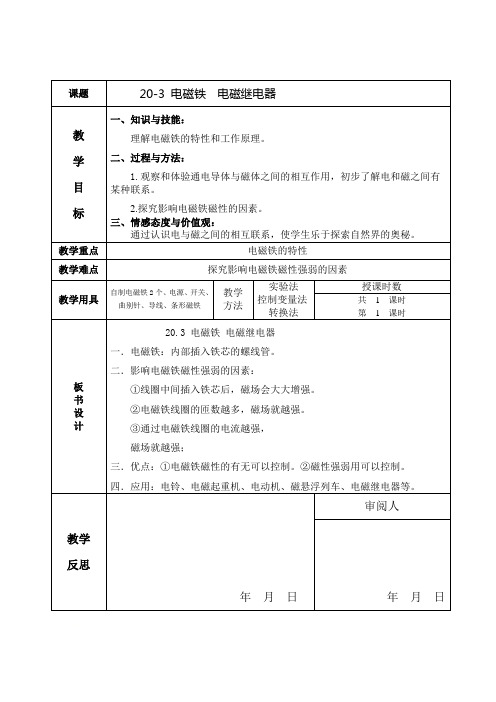

课题20-3 电磁铁电磁继电器教学目标一、知识与技能：理解电磁铁的特性和工作原理。
二、过程与方法：1.观察和体验通电导体与磁体之间的相互作用，初步了解电和磁之间有某种联系。
2.探究影响电磁铁磁性的因素。
三、情感态度与价值观：通过认识电与磁之间的相互联系，使学生乐于探索自然界的奥秘。
教学重点电磁铁的特性教学难点探究影响电磁铁磁性强弱的因素教学用具自制电磁铁2个、电源、开关、曲别针、导线、条形磁铁教学方法实验法控制变量法转换法授课时数共1课时第1课时板书设计20.3 电磁铁电磁继电器一．电磁铁：内部插入铁芯的螺线管。
二．影响电磁铁磁性强弱的因素：①线圈中间插入铁芯后，磁场会大大增强。
②电磁铁线圈的匝数越多，磁场就越强。
③通过电磁铁线圈的电流越强，磁场就越强；三．优点：①电磁铁磁性的有无可以控制。
②磁性强弱用可以控制。
四．应用：电铃、电磁起重机、电动机、磁悬浮列车、电磁继电器等。
教学反思年月日审阅人年月日教学设计（续页）电磁继电器的工作原理：（1）控制电路的开关闭合，电磁铁有磁性，把衔铁吸下来，使触点接触，使工作电路闭合。
（2）断开控制电路，电磁铁无磁性，弹簧把衔铁拉起来，切断工作电路。
（3）实质：电磁继电器就是利用电磁铁控制工作电路通断的一种开关。
三、解决问题（演示操作）下面请同学们结合电磁铁的优点，指挥老师来完成废铁的装卸问题。
四、小结（展示课件14）通过对电磁铁的研究，我们知道了电磁铁在通电时有磁性，断电时磁性消失。
通入电磁铁的电流越大，它的磁性越强。
在电流一定时，外形相同的螺线管，线圈的匝数越多，它的磁性越强。
五、巩固练习（展示课件15、16）1．电磁铁有许多优点 : 它的磁性有无可以由_______来控制，磁性强弱可以由________来控制，磁极的极性可以由________来控制；在线圈中插入______ 就成为电磁铁而使其磁性大大增强。
在电流一定时，电磁铁线圈的匝 _____，极性越强.2．如右上图所示，弹簧下端挂一条形磁体，磁体的下端为S极，条形磁体的下方有一带铁芯的螺线管，闭合开关后，弹簧的长度会（填“伸长”“缩短”或“不变”）。
《电磁铁电磁继电器》
教学过程设计
2．影响电磁铁磁性强弱的因素：
电流大小、线圈匝数。
3．电磁继电器：构造、工作原理、作用、应用。
二、基本技能
1．会制作电磁铁，设计探究实验。
2．根据电路图结合实物，分析报警器的原理。
三、基本方法
观察法、对比法、控制变量法。
交流更具系统性。
五、知识
延展思考题：一些电磁继电器控制电路的应用：
1．电铃
2．温度警报器
3．水位报警器
思考、
练习
让学生运用
所学分析电器继
电器的控制电路
的工作过程，培
养学生从生活走
向物理，从物理
走向社会的精
神。
六、布置
作业
教材：P132 动手动脑学物理1～4
板书设计
§20～3 电磁铁电磁继电器一、电磁铁
1．插入铁芯的通电螺线管制成了电磁铁。
2．电磁铁的优点。
3．影响电磁铁磁性强弱的因素
(1)猜想：电流大小、线圈匝数
(2) 设计实验
(3)结论
二、电磁铁的磁性
A B。
