第一章锅炉概述及基础知识第一节锅炉组成及工作过程锅炉是利用燃料燃烧所放出的热量加热工质生产具有一定压力和温度的蒸汽设备，又称为蒸汽锅炉。
锅炉设备包括锅炉本体设备和锅炉辅助设备。
锅炉本体设备主要由燃烧设备、蒸发设备、对流受热面、锅炉墙体构成的烟道和钢架构件等组成。
锅炉的燃烧设备包括燃烧室、燃烧器和点火装置。
蒸发设备主要有汽包、下降管和水冷壁等组成。
对流受热面是指布置在锅炉对流烟道内的过热器、省煤器和空气预热器。
锅炉的辅助设备主要包括通风设备、给水设备、燃料运输设备、除尘设备、除灰设备、锅炉辅件等，如给水泵、送风机、吸风机、给煤机、除尘器、烟囱、安全门、水位计等，都属于锅炉的辅助设备。
（加图）工作过程：煤斗中的煤通过给煤机送入炉膛燃烧，空气由进风道引入送风机，经过送风机升压后送入空气预热器，被加热成热空气，送至炉膛于煤混合燃烧。
煤于空气在燃烧室内燃烧放热，燃烧产生的高温火焰和烟气先在燃烧室内加热水冷壁管中的水，然后高温烟气依次流过过热器、省煤器和空气预热器，加热这些受热面内的工质（如汽、水和空气），在传热过程中烟气的温度逐渐降低。
此后利用除尘器清除烟气中携带的大部分飞灰。
最后由引风机将烟气送入烟囱，排入大气。
燃料燃烧后生成的灰渣，一部分（较粗的灰渣）落入燃烧室下部的灰渣斗中，另一部分（较细的飞灰）被烟气带走，在除尘器中大部分飞灰被分离出来，落入除尘器下部分的灰斗中，然后由除灰装置将灰渣和细灰送往储灰场。
给水由给水泵送到锅炉房来，先引入省煤器，在省煤器中加热提高温度后，进入汽包，然后沿着下降管流至水冷壁下联箱，再进入水冷壁管，在水冷壁管内水吸收燃烧室中高温火焰和烟气的辐射热，一部分水汽化为蒸汽，在水冷壁管内成为蒸汽与水的混合物，汽水混合物沿水冷壁管上升又进入汽包。
在汽包中利用汽水分离设备对汽水混合物进行汽水分离，分离出来的水又沿着下降管进入水冷壁管中继续吸热，如此循环。
分离出来的蒸汽从汽包顶部的饱和蒸气引出管引至过热器，在过热器中饱和蒸气被加热成为过热蒸汽，然后经主蒸汽管道送至汽轮机做功。

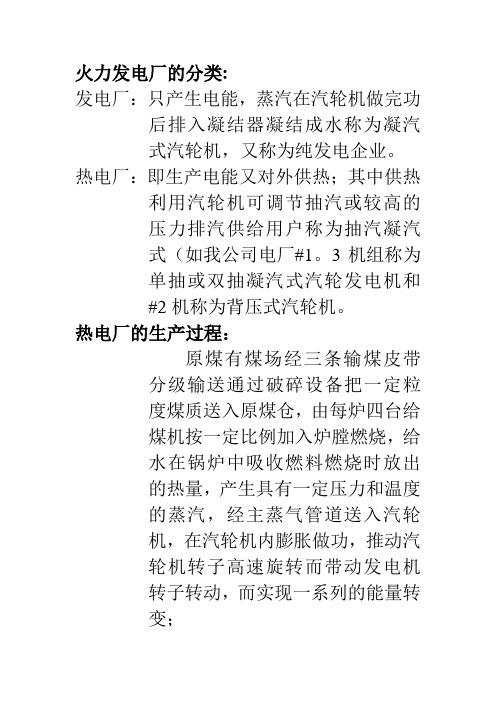

火力发电厂的分类:发电厂：只产生电能，蒸汽在汽轮机做完功后排入凝结器凝结成水称为凝汽式汽轮机，又称为纯发电企业。
热电厂：即生产电能又对外供热；其中供热利用汽轮机可调节抽汽或较高的压力排汽供给用户称为抽汽凝汽式（如我公司电厂#1。
3机组称为单抽或双抽凝汽式汽轮发电机和#2机称为背压式汽轮机。
热电厂的生产过程：原煤有煤场经三条输煤皮带分级输送通过破碎设备把一定粒度煤质送入原煤仓，由每炉四台给煤机按一定比例加入炉膛燃烧，给水在锅炉中吸收燃料燃烧时放出的热量，产生具有一定压力和温度的蒸汽，经主蒸气管道送入汽轮机，在汽轮机内膨胀做功，推动汽轮机转子高速旋转而带动发电机转子转动，而实现一系列的能量转变；高温高压蒸气在汽轮机内膨胀做功后，压力和温度降低由汽轮机排汽口排入凝结器并被冷却，凝结成水。
凝结水集中在凝结器下部由凝结水泵送入汽轮机回热系统和除氧器，经除氧后由给水泵升压经高压加热汽升温后打入锅炉（送入锅炉的水称为给水）而完成汽水循环；原煤在锅炉中燃烧放出热量，然烧后产生的烟汽经除尘后排入大气，灰渣排入灰场；发电机产生电能除电厂各转机自用电后经升压变压器和相关配电装置送入电网同时经配电装置供各高配用电；化学制水设备主要把原水制备成合格的除盐水以补充系统中的各种损失及供热损失。
火力发电厂生产过程中的能量转变：在锅炉设备中燃料的化学能转变成蒸汽的热能；在汽轮机内把蒸汽的热能转变成汽机转子旋转的机械能；在发电机内把旋转的机械能转变成电能；总之能量转换由燃料化学能-------热能-------机械能------电能见下图：热电厂三大主机及辅助设备：锅炉部分：锅炉是利用燃烧所放出的热量加热工质生产具有一定压力和温度的蒸气的设备，又称蒸气锅炉，蒸气锅炉按其用途的不同又分为电站锅炉和工业锅炉。
电站锅炉是指专用于生产电能的发电厂锅炉，用于国民经济其它部门的锅炉称为工业锅炉。
锅炉设备指锅炉本体设备和锅炉辅助设备本体设备指燃烧设备、蒸发设备、对流受热面、锅炉本体构成的烟道和钢架构件。
锅炉运⾏⼯试题含答案锅炉运⾏安全试题及答案⼀、填空题1、燃烧必须具备的三个条件，既要有可燃物质、要有助燃物质，要有⾜够的温度和热量或明⽕。
2、能实现热能和机械能转换的媒介物叫⼯质。
4、⽔冷壁的传热过程是：烟⽓对管外壁辐射换热，管外壁向管内壁导热，管内壁与汽⽔混合物之间进⾏对流放热。
5、过热器顺流布置时，由于传热平均温差⼩，所以传热效果较差。
6、锅炉受热⾯外表⾯积灰或结渣，会使管内介质与烟⽓热交换时的传热量减弱，因为灰渣的导热系数⼩。
7、汽包是加热、蒸发、过热三个过程的连接枢纽。
8、依靠⼯质的密度差⽽产⽣的锅炉⽔循环称为⾃然循环。
9、过热器的作⽤是将由汽包来的饱和蒸汽加热成过热蒸汽。
10、按传热⽅式，过热器⼤体可分为对流式过热器，辐射式过热器，半辐射式过热器。
11、省煤器的作⽤是利⽤锅炉尾部烟⽓的余热加热锅炉给⽔。
12、空⽓预热器的作⽤是利⽤锅炉尾部烟⽓的余热加热燃烧所⽤的空⽓。
13、表⽰灰渣熔融特性的三个温度分别叫变形温度，软化温度，熔化温度。
14、锅炉各项热损失中排烟热损失是最⼤的⼀项。
15、冲洗⽔位计时应站在⽔位计的侧⾯，打开阀门时应缓慢⼩⼼。
17、锅炉汽⽔循环的⽅式主要有两种，即⾃然循环和强制循环。
18、锅炉⽔循环倍率的表达式是K=循环⽔流量G/蒸汽流量D。
19、影响汽包内饱和蒸汽带⽔的主要因素有：锅炉负荷，蒸汽压⼒，蒸汽空间⾼度和锅炉⽔含盐量。
20、锅炉负荷增加时，进⼊汽包内汽⽔分离装置的蒸汽湿度增⼤。
21、锅炉⽔处理可分为锅炉外⽔处理和锅炉内⽔处理。
22、过热器热偏差主要是受热不均匀和蒸汽流量不均匀造成的。
23、⽔压试验是检验锅炉承压部件严密性的⼀种⽅法。
24、安全门是锅炉的重要保护设备，必须在热态下进⾏调试才能保证其动作准确可靠。
25、冷炉上⽔时，⼀般⽔温⾼于汽包壁温，因⽽汽包下半部壁温⾼于上半部壁温，当点⽕初期燃烧很弱时汽包下半部壁温很快低于上半部壁温。
26、当汽包上半部壁温⾼于下半部壁温时，上半部⾦属受轴向压应⼒，下半部⾦属受轴向拉应⼒。
锅炉原理期末复习资料知识点例题精析一、客观题(将正确标准答案案的序号填在括号内，共10小题，每小题2分，共40分)1. 规定以低位发热量为=29310kJ/kg的煤作为标准煤。
2.锅炉两大系统是指燃烧系统和汽水系统。
3. 根据燃料中的无灰干燥基挥发份(Vdaf) 含量，将电厂用煤划分为褐煤、烟煤和无烟煤。
蒸汽调节方法温度的调节方法通常分为工质侧调节方法和烟气侧调节方法。
4.1kg煤完全燃烧所放出的全部热量中扣除水蒸汽的汽化潜热后所得的发热量为低位发热量。
表示灰渣熔融特性的三个温度分别叫变形温度，软化温度，熔化温度。
5. 蒸汽清洗的目的是要降低蒸汽中的溶解的盐。
6. 按传热方式，过热器大体可分为对流式过热器，辐射式过热器，半辐射式过热器。
7. 随蒸汽压力升高，加热吸热比例增大，蒸发吸热比例减少，过热吸热比例增大。
8.自然循环的推动力是由上升管工质柱重和下降管工质柱重之差产生的。
9. 电站锅炉运行中尾部受热面烟气侧通常遇到的问题有结渣、积灰和磨损。
1、火力发电厂的三大主要设备为锅炉、汽轮机、发电机。
2、煤的工业分析成分有水分、挥发分、固定碳和灰分。
3、煤粉制备系统可分为直吹式、中间储仓式两种。
4、强制流动锅炉蒸发管中的脉动现象有三种表现形式：管间脉动、管屏间脉动和整体（全炉）脉动。
形成过热器管组热偏差的主要原因为热力不均和流量不均。
5、锅炉排污按目的不同可分为连续排污和定期排污两种。
6、蒸汽再热的目的是提高循环热效率和保证气轮机末级叶片处蒸汽湿度。
7、火力发电厂中的锅炉按蒸发受热面循环方式可分为自然循环锅炉、控制循环锅炉、直流锅炉、（低倍率）复合循环锅炉四种类型。
8、在对流受热面的热力计算中，空气预热器按平均管径计算受热面积，过热器及省煤器则按外管径计算受热面积，烟管则按内管径计算受热面积。
9、按照工质在蒸发受热面中的流动方式，可以将锅炉分为自然循环锅炉和强制循环锅炉。
10、为防止炉膛出口结渣，炉膛出口烟温不得高于灰的变形温度。
