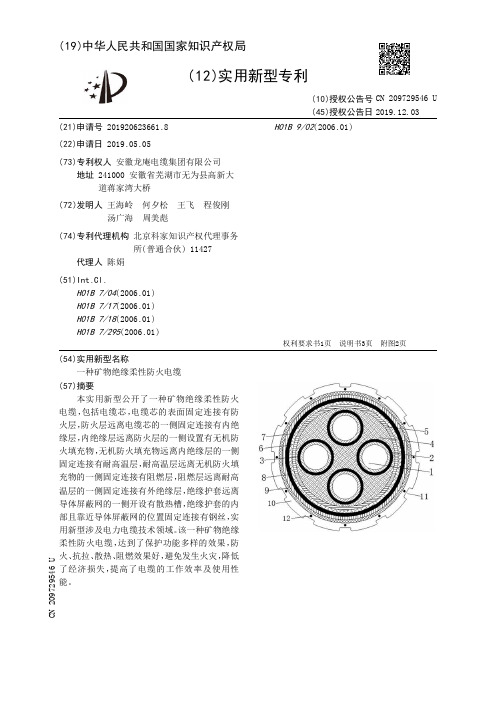

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920623661.8(22)申请日 2019.05.05(73)专利权人 安徽龙庵电缆集团有限公司地址 241000 安徽省芜湖市无为县高新大道蒋家湾大桥(72)发明人 王海岭　何夕松　王飞　程俊刚　汤广海　周美彪　(74)专利代理机构 北京科家知识产权代理事务所(普通合伙) 11427代理人 陈娟(51)Int.Cl.H01B 7/04(2006.01)H01B 7/17(2006.01)H01B 7/18(2006.01)H01B 7/295(2006.01)H01B 9/02(2006.01)(54)实用新型名称一种矿物绝缘柔性防火电缆(57)摘要本实用新型公开了一种矿物绝缘柔性防火电缆，包括电缆芯，电缆芯的表面固定连接有防火层，防火层远离电缆芯的一侧固定连接有内绝缘层，内绝缘层远离防火层的一侧设置有无机防火填充物，无机防火填充物远离内绝缘层的一侧固定连接有耐高温层，耐高温层远离无机防火填充物的一侧固定连接有阻燃层，阻燃层远离耐高温层的一侧固定连接有外绝缘层，绝缘护套远离导体屏蔽网的一侧开设有散热槽，绝缘护套的内部且靠近导体屏蔽网的位置固定连接有钢丝，实用新型涉及电力电缆技术领域。

该一种矿物绝缘柔性防火电缆，达到了保护功能多样的效果，防火、抗拉、散热、阻燃效果好，避免发生火灾，降低了经济损失，提高了电缆的工作效率及使用性能。

权利要求书1页 说明书3页 附图2页CN 209729546 U 2019.12.03C N 209729546U权　利　要　求　书1/1页CN 209729546 U1.一种矿物绝缘柔性防火电缆，包括电缆芯(1)，其特征在于：所述电缆芯(1)的表面固定连接有防火层(2)，所述防火层(2)远离电缆芯(1)的一侧固定连接有内绝缘层(3)，所述内绝缘层(3)远离防火层(2)的一侧设置有无机防火填充物(4)，所述无机防火填充物(4)远离内绝缘层(3)的一侧固定连接有耐高温层(5)，所述耐高温层(5)远离无机防火填充物(4)的一侧固定连接有阻燃层(6)，所述阻燃层(6)远离耐高温层(5)的一侧固定连接有外绝缘层(7)，所述外绝缘层(7)远离阻燃层(6)的一侧固定连接有导热层(8)，所述导热层(8)远离外绝缘层(7)的一侧设置有导体屏蔽网(9)，所述导体屏蔽网(9)远离导热层(8)的一侧固定连接有绝缘护套(10)，所述绝缘护套(10)远离导体屏蔽网(9)的一侧开设有散热槽(11)，所述绝缘护套(10)的内部且靠近导体屏蔽网(9)的位置固定连接有钢丝(12)。

(10)申请公布号(43)申请公布日 (21)申请号 201410579121.6(22)申请日 2014.10.16H01B 7/29(2006.01)H01B 7/04(2006.01)H01B 7/02(2006.01)H01B 3/28(2006.01)H01B 7/42(2006.01)H01B 7/18(2006.01)(71)申请人广东南缆电缆有限公司地址510545 广东省广州市白云区竹料大道红旗路30号101室(72)发明人赵燕 柯志欣(54)发明名称一种柔性复合矿物高绝缘性防火电缆(57)摘要本发明公开了一种柔性复合矿物高绝缘性防火电缆，包括多条芯线和依次包覆于所述芯线外的中防火包覆层、矿物绝缘保护层及外防火包覆层，所述芯线包括铜导体和包覆于所述铜导体外的内防火包覆层，所述芯线还包括陶瓷化硅胶绝缘层，所述陶瓷化硅胶绝缘层包覆于所述内防火包覆层外。

本发明通过在内防火包覆层外包覆陶瓷化硅胶绝缘层，在意外火灾情况下，陶瓷化硅胶能迅速凝固成陶瓷管，有效保护内防火包覆层和铜导体不受火灾的影响，确保电缆安全正常工作。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书3页 附图1页CN 105895238 A 2016.08.24C N 105895238A1.一种柔性复合矿物高绝缘性防火电缆，包括多条芯线和依次包覆于所述芯线外的中防火包覆层、矿物绝缘保护层及外防火包覆层，所述芯线包括铜导体和包覆于所述铜导体外的内防火包覆层，其特征在于：所述芯线还包括陶瓷化硅胶绝缘层，所述陶瓷化硅胶绝缘层包覆于所述内防火包覆层外。

2.根据权利要求1所述的柔性复合矿物高绝缘性防火电缆，其特征在于：所述柔性复合矿物高绝缘性防火电缆还包括不锈钢连锁铠装层，所述不锈钢连锁铠装层设于所述矿物绝缘保护层和所述外防火包覆层之间。

3.根据权利要求2所述的柔性复合矿物高绝缘性防火电缆，其特征在于：所述不锈钢连锁铠装层为纵向松裕度间隙为0.3-0.8mm范围内并且呈互联结构的304#不锈钢连锁保护管。

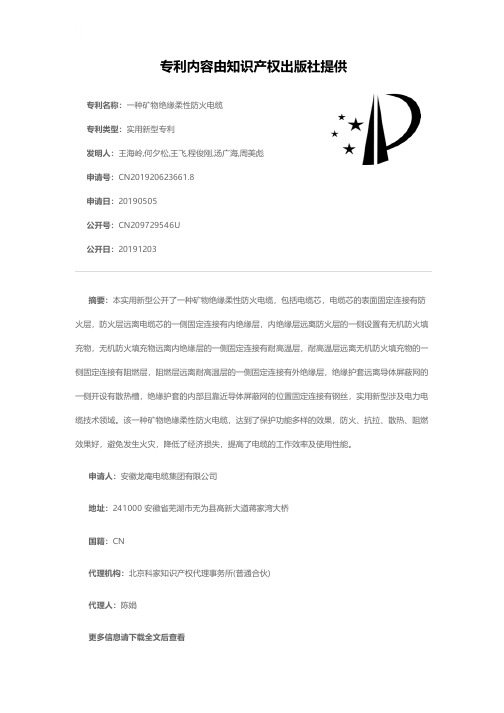

专利名称：一种矿物绝缘柔性防火电缆
专利类型：实用新型专利
发明人：王海岭,何夕松,王飞,程俊刚,汤广海,周美彪申请号：CN201920623661.8
申请日：20190505
公开号：CN209729546U
公开日：
20191203
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种矿物绝缘柔性防火电缆，包括电缆芯，电缆芯的表面固定连接有防火层，防火层远离电缆芯的一侧固定连接有内绝缘层，内绝缘层远离防火层的一侧设置有无机防火填充物，无机防火填充物远离内绝缘层的一侧固定连接有耐高温层，耐高温层远离无机防火填充物的一侧固定连接有阻燃层，阻燃层远离耐高温层的一侧固定连接有外绝缘层，绝缘护套远离导体屏蔽网的一侧开设有散热槽，绝缘护套的内部且靠近导体屏蔽网的位置固定连接有钢丝，实用新型涉及电力电缆技术领域。

该一种矿物绝缘柔性防火电缆，达到了保护功能多样的效果，防火、抗拉、散热、阻燃效果好，避免发生火灾，降低了经济损失，提高了电缆的工作效率及使用性能。

申请人：安徽龙庵电缆集团有限公司
地址：241000 安徽省芜湖市无为县高新大道蒋家湾大桥
国籍：CN
代理机构：北京科家知识产权代理事务所(普通合伙)
代理人：陈娟
更多信息请下载全文后查看。

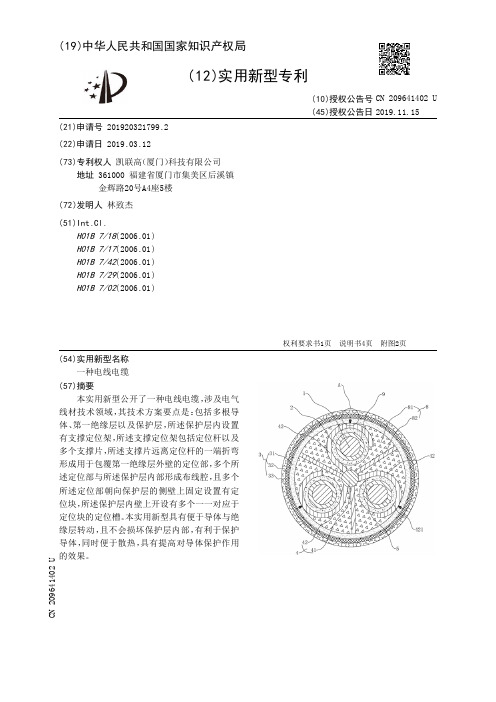

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920321799.2(22)申请日 2019.03.12(73)专利权人 凯联高（厦门）科技有限公司地址 361000 福建省厦门市集美区后溪镇金辉路20号A4座5楼(72)发明人 林致杰　(51)Int.Cl.H01B 7/18(2006.01)H01B 7/17(2006.01)H01B 7/42(2006.01)H01B 7/29(2006.01)H01B 7/02(2006.01)(54)实用新型名称一种电线电缆(57)摘要本实用新型公开了一种电线电缆，涉及电气线材技术领域，其技术方案要点是：包括多根导体、第一绝缘层以及保护层，所述保护层内设置有支撑定位架，所述支撑定位架包括定位杆以及多个支撑片，所述支撑片远离定位杆的一端折弯形成用于包覆第一绝缘层外壁的定位部，多个所述定位部与所述保护层内部形成布线腔，且多个所述定位部朝向保护层的侧壁上固定设置有定位块，所述保护层内壁上开设有多个一一对应于定位块的定位槽。

本实用新型具有便于导体与绝缘层转动，且不会损坏保护层内部，有利于保护导体，同时便于散热，具有提高对导体保护作用的效果。

权利要求书1页 说明书4页 附图2页CN 209641402 U 2019.11.15C N 209641402U权　利　要　求　书1/1页CN 209641402 U1.一种电线电缆，包括多根导体（1）、包裹于导体（1）外的第一绝缘层（2）以及包裹于多个第一绝缘层（2）外的一保护层（3），其特征在于：所述保护层（3）内设置有支撑定位架（4），所述支撑定位架（4）包括定位杆（41）以及多个支撑片（42），所述定位杆（41）设置于保护层（3）内的轴线位置，多个所述支撑片（42）的一端均固定于定位杆（41）上，另一端固定于保护层（3）的内壁上，且所述支撑片（42）远离定位杆（41）的一端折弯形成用于包覆第一绝缘层（2）外壁的定位部（421），多个所述定位部（421）与所述保护层（3）内部形成多个用于放置具有第一绝缘层（2）的导体（1）的布线腔（5），且多个所述定位部（421）朝向保护层（3）的侧壁上固定设置有定位块（6），所述保护层（3）内壁上开设有多个一一对应于定位块（6）的定位槽（7）。
