pvst每vlan生成树

实验4 生成树及链路聚合【网络拓扑】图11-8【实验环境】1）分别在S1、S2、S3上创建VLAN 2，使每台交换机上都有两个VLAN；2）S1、S2为三层交换机，S2为二层交换机，三台交换机之间的连接都是Trunk链路，其接口如图11-8 所示3）每台交换机的MAC地址如图11-8 所示【实验目的】1）理解STP的工作原理2）掌握STP树的控制3）利用PVST进行负载平衡【实验配置】1.每VLAN生成树PVST配置省略VLAN、接口、Trunk的配置1）在S1、S2、S3上分别显示生成树协议S1#show spanning-treeVLAN0001 /*显示VLAN 1的STP参数Spanning tree enabled protocol ieeeRoot ID Priority 32769Address 0002.4A43.50B3Cost 19Port 24(FastEthernet0/24)Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec/* 以上说明VLAN1的根桥的MAC地址为0002.4A43.50B3，即S2Bridge ID Priority 32769 (priority 32768 sys-id-ext 1)Address 0030.A3C1.255EHello Time 2 sec Max Age 20 sec Forward Delay 15 secAging Time 20/* 以上说明在VLAN 1中S1的桥ID情况Interface Role Sts C ost Prio.Nbr Type---------------- ---- --- ------ -------- ----Fa0/20 Desg FWD 19 128.20 P2pFa0/23 Altn BLK 19 128.23 P2pFa0/24 Root FWD 19 128.24 P2p/* 以上说明在VLAN 1中S1与生成树相关的接口状态，Fa0/23阻塞VLAN0002 /*显示VLAN 2的STP参数Spanning tree enabled protocol ieeeRoot ID Priority 32770Address 0002.4A43.50B3Cost 19Port 24(FastEthernet0/24)Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec/* 以上说明VLAN2的根桥的MAC地址为0002.4A43.50B3，即S2Bridge ID Priority 32770 (priority 32768 sys-id-ext 2)Address 0030.A3C1.255EHello Time 2 sec Max Age 20 sec Forward Delay 15 secAging Time 20/* 以上说明在VLAN 2中S1的桥ID情况Interface Role Sts C ost Prio.Nbr Type---------------- ---- --- ------ -------- ----Fa0/23 Altn BLK 19 128.23 P2pFa0/24 Root FWD 19 128.24 P2p/* 以上说明在VLAN 2中S1与生成树相关的接口状态，Fa0/23阻塞其余两个略结合图11-8 中的MAC地址，从上图可以看出，VLAN 1 和VLAN 2中，根桥Root ID都是S2（MAC地址为0002.4A43.50B3），在VLAN 1 中，S1的二个口Fa0/20、Fa0/24均处于转发状态，Fa0/23阻塞。

PVST充分利用带宽，个VLAN 对应一个生成树SW1(vlan)#vlan 2SW1#vlan dataSW1(config)#int fa0/1SW1(config-if)#switch mode trunkSW1(config)#int fa0/2SW1(config-if)#switch mode trunkSW1(config)#spanning-tree vlan 1 priority 4096 配置成VLAN 1为根桥SW1(config)#spanning-tree vlan 2 priority 4096 配置VLAN 2为根桥使得S1中的F0/1 F0/2端口处于指定端口状态就是转发状态=========================================================== SW2#vlan dataSW2(vlan)#vlan 2SW2(config)#int fa0/1SW2(config-if)#switch mode trunkSW2(config)#int fa0/2SW2(config-if)#switch mode trunk==================================================核心部分每个非跟网桥只能有一个跟端口（转发状态）另外一个端口为非指定端口（阻塞状态避免环路）原则：跟端口COST 值越小就是跟端口。

100Mbps 默认值是19 所以在VLAN 1更改一个端口的CONT 使得小于另外一个端口COST值成为跟端口转发则另外一个端口阻塞了这样有点浪费。

在VLAN 2做相反操作。

则2个端口都是转发状态SW2(config)#int f0/1SW2(config-if)#spanning-tree vlan 1 cost 10 修改VLAN1的COST 为10 成为VLAN 1跟端口SW2(config-if)#spanning-tree vlan 2 cost 20 修改COST 为20 成为VLAN 2的非指定端口SW2(config)#int f0/2SW2(config-if)#spanning-tree vlan 1 cost 20 修改VLAN1的COST 为20成为VLAN 1的非指定端口SW2(config-if)#spanning-tree vlan 2 cost 10 修改COST 为20 成为VLAN 2的跟端口SW2#sh spanning-tree bri 查看端口状态==================================================================== VLAN1Spanning tree enabled protocol ieeeRoot ID Priority 4096Address cc00.02f8.0000Cost 10Port 2 (FastEthernet0/1)Hello Time 2 sec Max Age 20 sec Forward Delay 15 secBridge ID Priority 32768Address cc00.08b0.0000Hello Time 2 sec Max Age 20 sec Forward Delay 15 secAging Time 300Interface DesignatedName Port ID Prio Cost Sts Cost Bridge ID Port ID-------------------- ------- ---- ----- --- ----- -------------------- -------FastEthernet0/1 128.2 128 10 FWD 0 4096 cc00.02f8.0000 128.2 FastEthernet0/2 128.3 128 20 BLK 0 4096 cc00.02f8.0000 128.3在VLAN 1中fa0/1是处于转发状态的。

pvst协议PVST协议。

PVST（Per-VLAN Spanning Tree）协议是思科公司开发的一种用于交换机网络中的VLAN间的环路防御协议。

它基于STP（Spanning Tree Protocol）协议的基础上，为每个VLAN创建一个独立的生成树，从而实现了对不同VLAN之间的环路进行隔离，提高了网络的可靠性和稳定性。

PVST协议的工作原理是通过在交换机网络中为每个VLAN维护一个独立的生成树，每个生成树都有自己的根桥和端口状态。

这样一来，即使在一个VLAN中发生了链路故障，也不会影响其他VLAN的正常通信，从而提高了网络的容错能力。

在PVST协议中，每个交换机都会发送BPDU（Bridge Protocol Data Unit）消息来交换生成树信息，以便计算出每个VLAN的最佳路径。

同时，每个交换机都会根据接收到的BPDU消息来选择最佳的根桥和端口状态，从而构建出每个VLAN的生成树。

这样一来，即使网络中存在多个VLAN，也能够保证每个VLAN都有自己的最佳路径，提高了网络的负载均衡能力。

PVST协议的优点之一是可以充分利用交换机网络中的带宽资源。

由于每个VLAN都有自己的生成树，因此可以同时利用多条链路进行通信，从而提高了网络的传输效率。

另外，PVST协议还可以有效地防止VLAN间的广播风暴，提高了网络的安全性。

在实际应用中，PVST协议通常会与其他协议结合使用，以实现更加灵活和可靠的网络环境。

例如，可以结合PVST协议和RSTP（Rapid Spanning Tree Protocol）协议来实现快速收敛，加快网络故障的恢复时间；也可以结合PVST协议和VTP （VLAN Trunking Protocol）协议来实现对VLAN的动态管理，简化了网络的配置和维护工作。

总的来说，PVST协议作为一种用于交换机网络中的VLAN间环路防御的协议，具有较高的可靠性、稳定性和灵活性。

它能够有效地隔离不同VLAN之间的环路，提高了网络的容错能力和传输效率，是企业网络中常用的一种重要协议。

PVST+(每个VLAN 的生成树PVST 加)实验拓扑：分别在SW1 和SW2 上show spanning-tree 查看结果：SW1#show spanning-treeVLAN0001Spanning tree enabled protocol ieeeRoot ID Priority 32769Address 0008.20ff.6400This bridge is the rootHello Time 2 sec Max Age 20 sec Forward Delay 15 sec Bridge ID Priority 32769 (priority 32768 sys-id-ext 1) Address 0008.20ff.6400Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec Aging Time 15Interface Role Sts Cost Prio.Nbr Type---------------- ---- --- --------- -------- -------------------------------- Fa0/23 Desg FWD 19 128.23 P2pFa0/24 Desg FWD 19 128.24 P2pSW2#show spanning-treeVLAN0001Spanning tree enabled protocol ieeeRoot ID Priority 32769Address 0008.20ff.6400Cost 19Port 23 (FastEthernet0/23)Hello Time 2 sec Max Age 20 sec Forward Delay 15 secBridge ID Priority 32769 (priority 32768 sys-id-ext 1)Address 000d.bce7.5940Hello Time 2 sec Max Age 20 sec Forward Delay 15 secAging Time 300Interface Role Sts Cost Prio.Nbr Type---------------- ---- --- --------- -------- --------------------------------Fa0/23 Root FWD 19 128.23 P2pFa0/24 Altn BLK 19 128.24 P2p注：以上拓扑中经过选举最终SW1 为根网桥，SW2 的F0/24 为blocking 端口，也是就线路2 成为了备份链路。

将根据下图整理一下交换机的大部分配置。

一、基本设置switch A(config)# hostmane SA //配置名字为SASA(config)# interface vlan 1SA(config-if)# ip address 192.168.1.1 255.255.255.0 //配置管理ip SA(config-if)# no shutdownSA(config)#enable secrect //设置密码SA(config)#line vty 0 15 //设置telnet密码SA(config)# password elitekSA(config)#loginSA(config)#line console 0 //设置控制口的密码SA(config-line)#password elitekSA(config-line)#loginSA(config)#aaa new-model //启用AAA认证SA(config)# username khp password honyi //设置用户名和密码SA(config)#crypto key generate rsa modulus 2048 //启用ssh会话,产生ssh会话所需要的密钥。

此处用rsa类型的密钥，不同的IOS用不同的密钥。

SA(config)#ip name-server 192.168.1.8 //设置DNS服务器SA(config)# ip domain-name elitek //设置所属域名SA(config)# ip domain-lookup //启用DNS解析二、VLAN的划分（一）vlan划分要明白几个主要知识点：1、vlan的作用及vlan种类:VLAN的作用：划分广播域，不同VLAN之间不相互广播，不能直接通信。

需路由器或三层交换机才能让各VLAN之间通信。

VLAN的种类：分为静态VLAN和动态VLAN。

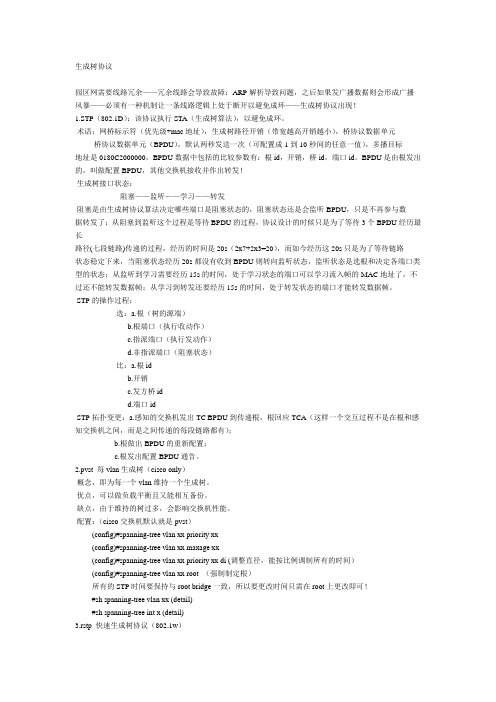

生成树协议园区网需要线路冗余——冗余线路会导致故障：ARP解析导致问题，之后如果发广播数据则会形成广播风暴——必须有一种机制让一条线路逻辑上处于断开以避免成环——生成树协议出现！1.STP（802.1D）：该协议执行STA（生成树算法），以避免成环。

术语：网桥标示符（优先级+mac地址），生成树路径开销（带宽越高开销越小），桥协议数据单元桥协议数据单元（BPDU），默认两秒发送一次（可配置成1到10秒间的任意一值），多播目标地址是0180C2000000，BPDU数据中包括的比较参数有：根id，开销，桥id，端口id。

BPDU是由根发出的，叫做配置BPDU，其他交换机接收并作出转发！生成树接口状态：阻塞——监听——学习——转发阻塞是由生成树协议算法决定哪些端口是阻塞状态的，阻塞状态还是会监听BPDU，只是不再参与数据转发了；从阻塞到监听这个过程是等待BPDU的过程，协议设计的时候只是为了等待3个BPDU经历最长路径(七段链路)传递的过程，经历的时间是20s（2x7+2x3=20），而如今经历这20s只是为了等待链路状态稳定下来，当阻塞状态经历20s都没有收到BPDU则转向监听状态，监听状态是选根和决定各端口类型的状态；从监听到学习需要经历15s的时间，处于学习状态的端口可以学习流入帧的MAC地址了，不过还不能转发数据帧；从学习到转发还要经历15s的时间，处于转发状态的端口才能转发数据帧。

STP的操作过程：选：a.根（树的源端）b.根端口（执行收动作）c.指派端口（执行发动作）d.非指派端口（阻塞状态）比：a.根idb.开销c.发方桥idd.端口idSTP拓扑变更：a.感知的交换机发出TC BPDU到传递根，根回应TCA（这样一个交互过程不是在根和感知交换机之间，而是之间传递的每段链路都有）；b.根做出BPDU的重新配置；c.根发出配置BPDU通告。

2.pvst 每vlan生成树（cisco only）概念，即为每一个vlan维持一个生成树。

STP交换机的功能是转发数据，那么在一个复杂的交换网中极易产生数据的环路与重复，造成链路的阻塞。

STP协议的出现就是为了防止这一现象的产生。

在STP协议中，交换机首先会进行选举，选出跟桥和非跟桥以及根端口，指定接口和非指定接口。

在选举过程中，网络中的每台交换机都会互相发送BPDU，在这个BPDU中根桥和非根桥都为自己，当交换机收到其他交换机的BPDU发现对方的优先级高于自己那么就会将自己发出的BDPU的RB改为该交换机，最终优先级最大的交换机被选举为跟桥。

当选举完成后，所有的BDPU都会由RB产生，其他交换机只负责转发一个STP生成树只有一个根桥，并且每条链路中最多只有一个根接口和一个指定接口，这样就有效的避免了环路和重复的产生。

在一条链路中，除指定端口和根端口以外的所有端口为阻塞端口UPLINKFAST ：上行直连链路检测。

当上行交换机一个端口或者一条链路故障，交换机会快速启用阻塞端口，该端口会从BLOCKING状态直接变为FORWARDING状态。

UPLINK只能用在接入层交换机上。

PORTFAST：PORTFAST是针对接入端口来说的，当配置了PORTFAST的端口接入设备时该接口能立即从阻塞状态变为转发状态，从而节省了侦听状态和学习状态的时间。

BPDUGUARD：在使用PORTFAST命令时，如果该端口产生了新的BPDU就可能使得整个网络产生环路。

配置了BPDUGUARD命令的端口一旦接收到BPDU就会使得该端口处于ERR-DISABLE状态从而保护了网络生成环路RSTP在RSTP中，端口的状态分为3种，即DISCARDING，LEARNING，FORWARDING。

端口类型分为根端口、指定端口、禁用端口、替代端口、备份端口。

RSTP省略了STP协议中的LIS状态以及减少了状态的延时，并且当跟端口被阻塞时，RSTP 会立即将替代端口的DISCARDING状态转换为FORWARDING状态。

PVST 实验：1、在两交换机上创建VLAN2，并且将两交换机的fa0/23 和fa0/24 设置为trunk。

London#vlan databaseLondon(vlan)#vlan 2London(vlan)#exitLondon#conf tLondon(config)#int fa0/23London(config-if)#switchport trunk encapsulation islLondon(config-if)#switchport mode trunkLondon(config)#int fa0/24London(config-if)#switchport trunk encapsulation islLondon(config-if)#switchport mode trunkFlorence#vlan databaseFlorence(vlan)#vlan 2Florence(vlan)#exitFlorence#conf tFlorence(config)#int fa0/23Florence(config-if)#switchport trunk encapsulation islFlorence(config-if)#switchport mode trunkFlorence(config)#int fa0/24Florence(config-if)#switchport trunk encapsulation islFlorence(config-if)#switchport mode trunk2、在London 上查看show spanning-tree brief 输出：London# show spanning-tree briefVLAN1Spanning tree enabled protocol IEEEROOT ID Priority 4096Address 0007.50b4.0400This bridge is the rootHello Time 2 sec Max Age 20 sec Forward Delay 15 sec Bridge ID Priority 4096Address 0007.50b4.0400Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec Port DesignatedName Port ID Prio Cost Sts Cost Bridge ID Port ID------- ------- ---- ---- --- ---- -------------- -------Fa0/23 128.37 128 19 FWD 0 0007.50b4.0400 128.37 Fa0/24 112.38 112 19 FWD 0 0007.50b4.0400 112.38 VLAN2Spanning tree enabled protocol IEEEROOT ID Priority 32768Address 0006.d759.4901Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec Bridge ID Priority 32768Address 0007.50b4.0401Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec Port DesignatedName Port ID Prio Cost Sts Cost Bridge ID Port ID------- ------- ---- ---- --- ---- -------------- -------Fa0/23 128.37 128 19BLK0 0006.d759.4901 128.38 Fa0/24 128.38 128 19 FWD 0 0006.d759.4901 128.37 3、在Florence 上查看show spanning-tree brief 输出：Florence# show spanning-tree briefVLAN1Spanning tree enabled protocol IEEEROOT ID Priority 4096Address 0007.50b4.0400Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec Bridge ID Priority32768Address 0006.d759.4900Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec Port DesignatedName Port ID Prio Cost Sts Cost Bridge ID Port ID------- ------- ---- ---- --- ---- -------------- -------Fa0/23 128.37 128 19 BLK 0 0007.50b4.0400 112.38 Fa0/24 128.38 128 18 FWD 0 0007.50b4.0400 128.37 VLAN2Spanning tree enabled protocol IEEEROOT ID Priority 32768Address 0006.d759.4901This bridge is the rootHello Time 2 sec Max Age 20 sec Forward Delay 15 sec Bridge ID Priority 32768Address 0006.d759.4901Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec Port DesignatedName Port ID Prio Cost Sts Cost Bridge ID Port ID------- ------- ---- ---- --- ---- -------------- -------Fa0/23 128.37 128 19 FWD 0 0006.d759.4901 128.37 Fa0/24 128.38 128 19 FWD 0 0006.d759.4901 128.38 4、通过以上输出，我们可以将目前网络的拓扑总结如下：图2我们希望通过对生成树参数的修改，使网络达到以下状态：图35、对London 的生成树参数进行修改，使其在vlan2 中成为跟网桥。

配置PVST在实际的网络环境中，物理环路可以提高网络的可靠性，当一条线路断掉的时候，另外一条链路仍然可以传输数据，但是，在交换的网络中，当交换机接受到一个未知目的地的数据帧时，交换机的操作是将这个数据帧广播出去，这样，在物理环路的交换网络中，就会产生一个双向的广播环，甚至产生广播风暴，导致交换机死机STP(Spanning Tree Protoc ol生成树协议)就是用来解决这个环路上的广播风暴的，STP协议在逻辑上断开网络的环路，防止广播风暴的产生，而一但正在使用的线路出现故障，被逻辑上断开的线路又被连通，继续传输数据生成树协议运行生成树算法（STA），生成树算法很复杂，但大体可以分为以下三个步骤：(1) 选择根网桥(root bridge)选择根网桥的依据是网桥ID，网桥ID是一个8字节的字段网桥优先级是用于衡量网桥在生成树算法中优先级的十进制数，取值范围为0---65535，默认为32768，一般的配置都是4096的倍数，网桥ID中的MAC地址是交换机的MAC地址之一，当使用密令show mac-address-table查看交换机的MAC地址表的时候，显示在最前面的MAC地址是STP计算用的交换机的MAC地址。

按照生成树算法中的定义，当比较某个STP参数的两个取值时，值小的优先级高，因此，选择根网桥的时候，比较的方法是看那台交换机的网桥ID的值最小，优先级小的被选择为根网桥，在优先级相同的情况下，MAC地址小的为根网桥(2) 选择根端口(root ports)选出了根网桥后，网络中的每台交换机必须和根网桥建立某种关联，因此，STP将进行选择根端口的过程，跟端口存在于非根网桥上，每个非根网桥上选择一个根端口。

选择根端口的依据一次是：到根网桥最低的根路径成本：根路径成本是两个网桥间的路径上所有链路的成本之和，也就是某个网桥到达根网桥的中间所有链路的路径成本和，路经成本用来代表一条链路带宽的高低，一条链路的带宽越大，他传输数据的成本也就越低直连的网桥ID最小前面有介绍端口ID最小：端口ID是一个2字节的STP参数，有一个字节的端口优先级和一个字节的端口编号组成，端口优先级是一个可配置的STP参数，在基于IOS的交换机上，端口优先级的十进制取值范围是0——255，默认值是128，端口编号是Catalyst用于列举各个端口的数字标识符，在基于IOS的交换机上，可以支持256个端口，断口编号不是端口号，但是端口号低的端口，端口编号也较小在STP选择根端口的时候，首先比较交换机端口的根路径成本，跟路径成本低的为根端口，当根路径成本相同时，比较连接的交换机的网桥ID值，选择网桥ID值小的作为根端口，当网桥ID相同的时候，比较端口ID值，选择较小的作为根端口。

Cisco stp生成树协议1.实验目的1）PVSTP的作用。

2）PVSTP原理及配置。

2.实验设备两台3560，两台2960，两台PC3.实验拓扑如图1，实验原理如图24.实验步骤1)Pvstp配置（1）3560交换机S1S1#conf tS1(config)#vlan 2S1(config-vlan)#exS1(config)#ip routingS1(config)#int vlan 2S1(config-if)#ip add 192.168.1.1 255.255.255.0S1(config-if)#no shS1(config)#int range f0/23-24S1(config-if-range)#channel-group 1 mode on（是手动开启channel）S1(config)#int range f0/1-2S1(config-if-range)#switchport trunk encapsulation dot1qS1(config-if-range)#switchport mode trunkS1(config-if-range)#exitS1(config)#spanning-tree vlan 2 启动生成树协议S1(config)#spanning-tree vlan 2 priority 4096 改优先级（2）3560交换机S2S2#conf tS2(config)#vlan 2S2(config-vlan)#exS2(config)#ip routingS2(config)#int vlan 2S2(config-if)#ip add 192.168.2.1 255.255.255.0S2(config-if)#no shS2(config)#int range f0/23-24S2(config-if-range)#channel-group 1 mode onS2(config)#int range f0/1-2S2(config-if-range)#switchport trunk encapsulation dot1qS2(config-if-range)#switchport mode trunkS2(config-if-range)#exitS2(config)#spanning-tree vlan 2 启动生成树协议S2(config)#spanning-tree vlan 2 priority 4096 改优先级（3）2960交换机SW1Sw1(config)#int range f0/1-2Sw1(config-if-range)#switchport mode trunkSw1(config-if-range)#exitSw1(config)#vlan 2Sw1(config-vlan)#exSw1(config)#int range f0/3-24Sw1(config-if-range)#switchport access vlan 2Sw1(config)#spanning-tree vlan 2 启动生成树协议Sw1(config)#spanning-tree vlan 2 priority 4096 改优先级（4）2960交换机SW2Sw2(config)#int range f0/1-2Sw2(config-if-range)#switchport mode trunkSw2(config-if-range)#exitSw2(config)#vlan 2Sw2(config-vlan)#exSw2(config)#int range f0/3-24Sw2(config-if-range)#switchport access vlan 2Sw2(config)#spanning-tree vlan 2 启动生成树协议Sw2(config)#spanning-tree vlan 2 priority 4096 改优先级5.实验调试：1）查看三层交换机S2的STP树Switch#show spanning-treeVLAN0001Spanning tree enabled protocol ieeeRoot ID Priority 32769Address 000C.CFAC.C83B（S1是桥根，因其物理地址较低）Cost 38Port 1(FastEthernet0/1)Hello Time 2 sec Max Age 20 sec Forward Delay 15 secBridge ID Priority 32769 (priority 32768 sys-id-ext 1) Address 00E0.A395.C98DHello Time 2 sec Max Age 20 sec Forward Delay 15 secAging Time 20Interface Role Sts Cost Prio.Nbr Type---------------- ---- --- --------- -------- --------------------------------Fa0/1 Root FWD 19 128.1 P2p（对于vlan1,f0/1为根口，f0/2处于阻断状态）Fa0/2 Altn BLK 19 128.2 P2pVLAN0002Spanning tree enabled protocol ieeeRoot ID Priority 4098Address 000C.CFAC.C83BCost 38Port 1(FastEthernet0/1)Hello Time 2 sec Max Age 20 sec Forward Delay 15 secBridge ID Priority 4098 (priority 4096 sys-id-ext 2) Address 00E0.A395.C98DAging Time 20Interface Role Sts Cost Prio.Nbr Type---------------- ---- --- --------- -------- --------------------------------Fa0/1 Root FWD 19 128.1 P2pFa0/2 Altn BLK 19 128.2 P2p2)查看三层交换机S1的STP树Switch#show spanning-treeVLAN0001Spanning tree enabled protocol ieeeRoot ID Priority 32769Address 000C.CFAC.C83BThis bridge is the rootHello Time 2 sec Max Age 20 sec Forward Delay 15 secBridge ID Priority 32769 (priority 32768 sys-id-ext 1) Address 000C.CFAC.C83BHello Time 2 sec Max Age 20 sec Forward Delay 15 secAging Time 20Interface Role Sts Cost Prio.Nbr Type---------------- ---- --- --------- -------- --------------------------------Fa0/1 Desg FWD 19 128.1 P2p（可以进行数据传输）Fa0/2 Desg FWD 19 128.2 P2pVLAN0002Spanning tree enabled protocol ieeeRoot ID Priority 4098Address 000C.CFAC.C83BThis bridge is the rootHello Time 2 sec Max Age 20 sec Forward Delay 15 secBridge ID Priority 4098 (priority 4096 sys-id-ext 2) Address 000C.CFAC.C83BAging Time 20Interface Role Sts Cost Prio.Nbr Type---------------- ---- --- --------- -------- --------------------------------Fa0/1 Desg FWD 19 128.1 P2p（f0/1和f0/2都处于转发状态）Fa0/2 Desg FWD 19 128.2 P2p3）查看数据包的流动4）在3560交换机S1上修改优先级并查看数据包的流动（修改后要等待半分钟左右）：Switch(config)#spanning-tree vlan 2 priority 81% Bridge Priority must be in increments of 4096.% Allowed values are:0 4096 8192 12288 16384 20480 24576 2867232768 36864 40960 45056 49152 53248 57344 61440（优先级为0 不参与选举）Switch(config)#spanning-tree vlan 2 priority 81925）在3560交换机S2上修改优先级并查看数据包的流动（修改后要等待半分钟左右）：Switch(config)#spanning-tree vlan 2 priority 12288。
