发电厂电气部分复习资料1. 电气设备简介- 电气设备的分类和作用- 发电厂的电气设备包括主变电所、控制室、发电机、变压器等2. 发电机- 发电机的工作原理和结构- 发电机的额定容量和功率因数- 发电机的调速和励磁方式- 发电机的保护和检修3. 变压器- 变压器的原理和分类- 变压器的额定容量和变比- 变压器的保护和维护- 变压器的接线方式和冷却方式4. 输电线路- 输电线路的结构和分类- 输电线路的电压等级和变电站- 输电线路的计算方法和电力损耗 - 输电线路的保护和维护措施5. 开关设备- 开关设备的分类和用途- 开关设备的工作原理和操作方法 - 开关设备的故障检修和维护6. 自动化控制系统- 自动化控制系统的组成和功能- 自动化控制系统的传感器和执行器 - 自动化控制系统的编程和调试7. 发电厂电气设备与保护- 发电厂电气设备的保护目标和原则- 发电厂电气设备的过电压和过电流保护 - 发电厂电气设备的接地保护和设备保护8. 发电厂电气设备的维护管理- 发电厂电气设备的定期检查和维护- 发电厂电气设备的故障排除和修复- 发电厂电气设备的运行记录和台账管理9. 安全与应急管理- 发电厂电气设备的安全操作规范- 发电厂电气设备的应急预案和演练- 发电厂电气设备事故分析和改进措施10. 发电厂电气设备的未来发展- 发电厂电气设备的智能化和自动化趋势 - 发电厂电气设备的新材料和新技术应用- 发电厂电气设备的能源效率和环保方向总结：本文介绍了发电厂电气部分的复习资料，包括电气设备简介、发电机、变压器、输电线路、开关设备、自动化控制系统等内容。
对于需要复习发电厂电气设备的人士来说，本文涵盖了相关知识点，方便复习和应用。
同时还提到了发电厂电气设备的保护和维护、安全与应急管理以及未来的发展方向，为读者提供了更全面的理解和参考。
第一、二章一、发电厂类型1、火力发电厂2、水力发电厂3、核电厂核电厂是利用原子核内部蕴藏的能量产生电能。
核电厂的燃料是铀。
1千克铀－235全部裂变放出的能量相当于2700吨标准煤燃烧放出的能量。
二、变电所类型1、枢纽变电所: 电源多、电压等级高，全所停电将引起电力系统解列，甚至瘫痪；2、中间变电所: 高压侧以交换潮流为主，同时又降压给当地用电。
全所停电将引起区域电网解列；3、地区变电所: 以向地区用户供电为主，是某一地区或城市的主要变电所。
全所停电仅使该地区供电中断；4、终端变电所: 接近负荷点，降压后直接向用户供电。
全所停电只影响用户。
三、电气设备1、一次设备：直接参与生产和分配电能的设备。
2、二次设备：对一次设备进行测量、控制、监视和保护的设备3、主接线：把发电机、变压器、断路器等各种电气设备按预期生产流程连成的电路，称为电气主接线。
第三章常用计算的基本理论和方法发热：电气设备流过电流时将产生损耗，如电阻损耗、磁滞和涡流损耗、介质损耗等，这些损耗都将变成热量使电气设备的温度升高。
长期发热----由工作电流所引起。
短时发热----由故障时的短路电流所引起。
1、发热对电器的不良影响1）机械强度下降（与受热时间、温度有关）2）接触电阻增加3）绝缘性能下降最高允许温度----能使导体可靠工作的最高温度。
正常的最高允许温度:一般θC≤700C ，钢芯铝绞线及管形导体θC≤800C，镀锡：θC≤850C 。
2、短时最高允许温度:硬铝、铝锰合金：θd≤2000C ，硬铜：θd≤3000C3、短时发热过程特点：属于绝热过程，导体产生的热量全部用于使导体升温；4、大电流导体附近钢构的发热随着机组容量的加大，导体电流也相应增大，导体周围出现强大的交变电磁场，使附近钢构中产生很大的磁滞和涡流损耗，钢构因而发热。
如果钢构是闭合回路，其中尚有环流存在，发热还会增多。
当导体电流大于3000A时，附近钢构的发热便不容忽视。

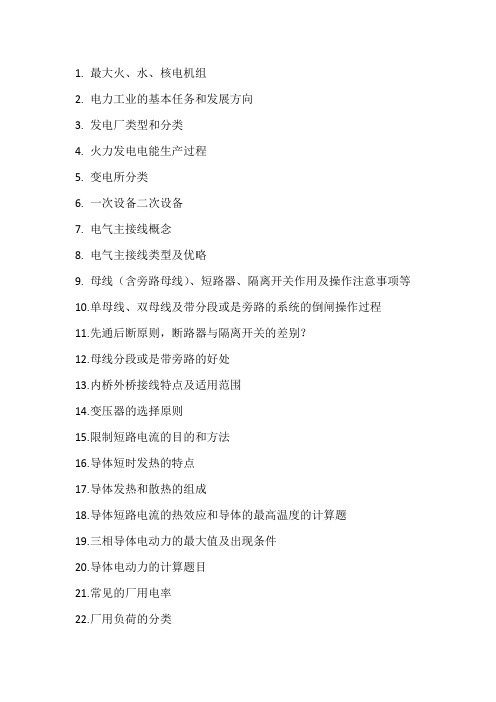

1.最大火、水、核电机组2.电力工业的基本任务和发展方向3.发电厂类型和分类4.火力发电电能生产过程5.变电所分类6.一次设备二次设备7.电气主接线概念8.电气主接线类型及优略9.母线（含旁路母线）、短路器、隔离开关作用及操作注意事项等10.单母线、双母线及带分段或是旁路的系统的倒闸操作过程11.先通后断原则，断路器与隔离开关的差别？12.母线分段或是带旁路的好处13.内桥外桥接线特点及适用范围14.变压器的选择原则15.限制短路电流的目的和方法16.导体短时发热的特点17.导体发热和散热的组成18.导体短路电流的热效应和导体的最高温度的计算题19.三相导体电动力的最大值及出现条件20.导体电动力的计算题目21.常见的厂用电率22.厂用负荷的分类23.厂用电的电压等级、中性点接地方式24.厂用工作电源的引接方式25.厂用备用电源的引接方式26.按炉分段27.断路器的作用28.电弧的产生、维持与熄灭29.交流电弧的特性及熄灭条件30.不同介质的灭弧特性31.高压断路器熄灭交流电弧的基本方法32.短路器型号的判定33.隔离开关的作用34.互感器的工作原理，准确等级及配置原则35.最小安全静距及各个值的含义36.配电装置的分类及应用37.屋内配电装置的分类及特点38.屋外配电装置的分类及特点39.成套配电装置及分类40.封闭母线的优点41.发电厂的控制方式42.变电站的控制方式43.二次接线图及类型44.二次接线图中图形符号的含义45.灯光监视的断路器控制回路的操作过程46.防跳措施47.中央信号装置的作用、构成及类型。
《发电厂电气部分》参考资料复习学习材料试题与参考答案一、单选题1、大型火力发电厂厂用电系统接线形式通常采用（C）A单母线B双母线C单母线分段D双母线分段2、海拔超过（A）的地区称高原地区。
A 1000ｍB 1200ｍC 1500ｍD 2000ｍ3、在某一距离下，无论在最高工作电压或出现内、外部过电压时，都不致使空气间隙被击穿，这一距离是指（B）A设备安全距离B最小安全净距C线路安全距离4、工作接地是指（C）（区分于保护接地）。
A为保证工作人员安全而采取的接地措施B为保护电气设备而采取的接地措施C为保证电力系统正常情况和事故情况下能可靠工作而采取的接地措施D为防止雷击而采取的接地措施5、既能发电，又能储存能量的是(C)A火电厂B水电厂C抽水蓄能电厂 D 核电厂6、导体和电器的动、热稳定以及电器的开断电流，按（D）计算。
A三相导体B两相短路C单相短路D所用短路中最严重的情况7、少油式断路器中油的用途是（B）A绝缘B灭弧C冷却 D 隔离8、220kv及以上变电所所用变压器接线组别宜采用（C）。
A ygn12B Dd12C Dyn11D Yd119、为保证电器的动稳定，在选择电器时应满足（C）条件A动稳定电流小于通过电器的最大两相冲击短路电流B动稳定电流大于通过电器的最大两相冲击短路电流C动稳定电流大于通过电器的最大三相冲击短路电流D 动稳定电流小于通过电器的最大三相冲击短路电流10、在交流电路中，弧电流过零值之后，当弧隙的恢复电压（C）弧隙击穿电压时，将会使电弧熄灭。
A大于B等于C小于D正比于11、电压互感器正常运行时二次侧不允许（A）A短路B接地C开路 D 都不允许12、线路停电的操作顺序是（D）。
A先分母线隔离开关，再分线路隔离开关，最后分断路器B先分线路隔离开关，再分母线隔离开关，最后分断路器C先分断路器，再分母线隔离开关，最后分线路隔离开关D先分断路器，再分线路隔离开关，最后分母线隔离开关13、三相电动力计算公式中的形状系数Kf决定于(B )A导体的机械强度B导体的形状C导体的布置位置 D 导体的形状及相对位置14、有关开关电器的说法下面不正确的是（D）。
第二章发电、变电和输电的电气部分常用电气设备的图形符号第三章常用计算的基本理论和方法1导体的长期发热、短时发热、各自有何特点；2 发热会产生什么不良的影响；3 导体发热方面的温度限值的规定；4 导体的长期发热与载流量之间的关系，如何提高导体的载流量；5 导体短时发热与短路电流热效应的计算；6 导体短路电动力的计算；第四章1 电气主接线设计的基本要求2 电气主接线的分类；各类主接线形式的基本接线图、运行中的工作状态种类、倒闸操作步骤、特点3 主变压器的选择需要考虑的因素3 限制短路电流的主要措施；第五章1 厂用电、厂用电率的概念、各类电厂厂用电率大致范围；2 厂用电负荷的种类；3 厂用电的电压等级；4 厂用电源：工作电源的引接、备用和启动电源的引接；5 备用电源的设置方式；6 厂用负荷计算的原则7 厂用电动机的正常启动、厂用电动机的自启动及其分类、电机自启动校验的方法、电动机自启动容量过大的后果以及应该采取的措施8 厂用电源切换的分类及其各自的特点；第六章1 电气设备选择的原则和一般条件、各种设备需要和不需要进行的选择和校验的项目、短路计算点的选取；2 电弧的概念和特点；电弧的产生、发展、维持、熄灭各个过程中所涉及到的相关概念；3 交流电弧熄灭的条件；交流电弧熄灭的常用方法；4 高压断路器和隔离开关的种类、作用、选择和校验的相关计算；5 电流互感器、电压互感器的作用、种类、主要参数、工作原理及其工作状态、运行中应该注意的问题及其原因的分析；6 限流电抗器选择和校验的主要指标7 高压熔断器的基本类型、在选择时需要注意的地方8 裸导体的种类、作用、选择与校验的相关计算（单根母线选择校验的计算方法）9 电缆、套管、绝缘子的作用、主要技术指标、以及选择校验所设计的项目；第七章1 配电装置的安全净距及其基本值的相关内容；2 配电装置的分类及其相关特点、各种典型设备在其中的布置原则；3 配电装置的相关图的类型；4 屋外配电装置的种类和特点；第十章1 变压器热量从内到外的散失过程2 变压器的老化、预期寿命、等值老化原则的理解3 变压器正常过负荷、事故过负荷的相关概念；4 变压器的并列运行的基本条件；并列运行可能存在的问题及其相关结论；。
一、填空题1. 依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。
2. 火力发电厂的能量转换过程是：燃料的化学能 -> 热能-> 机械能 -> 电能。
3. 核电厂的系统由核岛和常规岛组成。
4. 对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。
5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。
6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。
7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。
8、火电站所用的发电机为汽轮发电机，水电站所用的发电机为水轮发电机。
9. 有汇流母线的接线形式可概括地分为_单母线__和_双母线__两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线。
10、备用电源有明备用和暗备用两种方式。
11、根据运行状态，自启动可分为失压自启动空载自启动带负荷自启动三类。
12、加装旁路母线的唯一目的是不停电检修出线断路器。
13、电源支路将电能送至母线，引出线从母线得到电能。
因此,母线起到汇集和分配电能的作用。
14、通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。
15. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。
16. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。
17、导体正常最高允许温度一般不超过70 ℃，提高导体长期允许电流的方法有减小导体电阻，增大导体换散面积，以及提高导体的换热系数。
18、发电厂厂用电源包括工作电源和备用电源，对单机容量在200MW以上的发电厂，还应考虑设置启动电源和事故保安电源。
19、导体短时发热的特点是：发热时间很短，发出的热量_来不及向周围介质散布，因此基本上是一个_绝热过程_。
即导体产生的热量全部用于使导体温度升高。
20、发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。
1、单母线分段的作用是提高单母线接线的供电可靠性把故障和检修造成的影响局限在一点的范围内。
2、在单断路器的双母线带旁路母线连接中，设置旁路设施的作用是进出线检修时，可由旁路代替。
通过旁路母线供电，从而对出线的运行没有影响。
3、厂用电动机自启动分为空载自启动、失压自启动和带负荷自启动。
4、短路时最大电动力产生于三项导体中的中间相，短路形式为三相短路。
5、电气设备要能可靠工作，必须按正常工作条件进行选择，并按短路状态来校验动、热稳定性。
6、开关电器的短路热效应计算时间宜采用继电保护动作时间加上断路器的全分闸时间。
7、交流电弧的熄灭条件是电流自然过零后，弧隙介质强度永远高于弧隙恢复电压。
8、屋外配电装置的种类分为普通中型、低型、半高型和高型。
9、成套配电装置分为低压配电屏、低压开关柜和低压动力配电箱、低压照明配电箱。
10、火力发电厂的控制方式可分为主控制室控制方式和单元控制式控制方式。
11、绘制展开图时一般把整个二次回路分成交流电流回路、交流电压回路、直接操作回路、信号回路等几个组成部分。
12、中央信号包括预告信号和事故信号。
13、在电气主线接中母线的作用是汇总电能和分配电能。
14、接地隔开开关的作用是控制和保护电器。
15、外桥接线适用于线路短，变压器需频繁切换或有穿越功率通过的场合。
16、大型火力发电厂的厂用电电源包括厂用工作电源、厂用备用电源、事故保安电源及交流不停电电源。
17、厂用电动机自启动分为空载自启动、失压自启动、带负荷自启动三类。
18、六氟化硫断路器采用sf6气体作用灭弧介质。
19、隔断开关的主要用途是隔离电压和操作倒闸20、发热对电器产生的不良影响包括使机械强度下降、接触电阻增加和绝缘性能降低。
21、电流互感器产生误差的根本原因是存在激磁电流I022、在双灯控制的断路器控制电路中，红灯亮平光表示断路器处于合闸状态。
同时起到监视跳闸电源和红灯回路是否完好的作用。
绿灯亮平光表示断路器处于跳闸状态，同时起到监视合闸电源和绿灯回路是否完好的作用。
1.1、电力系统的组成：发电厂，变电所，输配电线路和用户。
1.2、发电厂类型：火电厂、水电厂、核电厂、潮汐电厂、风电厂、地热发电厂和垃圾电厂等。
1.3 电能质量衡量指标电压：正常允许Un+5%Un,极限Un+10%Un，频率：49.5HZ至50.5HZ，波形畸变率：小于3%1.4 我国电网额定电压等级种类：0.38/0.22KV、3KV、6KV、10KV、110KV、220KV、330KV、500KV、750KV等。
1.5 电气设备额定电压确定：用电设备额定电压=电力网额定电压发电机额定电压=1.05倍所连电网额定电压（大容量发电机按技术经济条件定）升压变压器一次侧额定电压=1.05倍所连电网额定电压降压变压器一次侧额定电压=所连电网额定电压变压器二次侧额定电压=1.05所连电网额定电压（Ud%<7.5)=1.1倍所连电网额定电压（Ud%>7.5)2.1短路的种类：三相短路，k^3 ; 两相短路，k^2 ；单相短路， k^1 ；两相接地短路，k^(1.1) 。
最常见是单项短路，约占短路故障的70~80,三相短路为对称性短路。
2.2、电力系统发生短路时产生的基本现象是短路回路的电流急剧增大，此电流为短路电流。
3.1高压断路器：作用：正常时用来接通和断开电路，故障时切断故障电流，以免故障范围蔓延。
种类：按使用的灭弧介质不同，分为油、六氟化硫、真空和空气断路器等。
高压隔离开关：作用：（1）隔离电源，把检修部分和带电部分隔离开来，以保证安全；（2）可以用来倒闸操作，改变运行方式；（3）可以用来切合小电流电路。
种类：按级数分单极、三级；按安装地点分屋内、屋外；按构造分转动式、插入式；另带接地刀、不带接地刀。
断路器和隔离开关的区别：隔离开关：类似闸刀开关，没有防止过流、短路功能，无灭弧装置；断路器：具有过流、短路自动脱扣功能，有灭弧装置，可以接通、切断大电流。
3.2 低压断路器的作用：就是接通和断开电流的作用。
复习发电厂电气部分份电气工程是电力发电厂最关键的部分之一，它的稳定性和可靠性直接影响着发电厂的运行效率和生产量。
因此，在发电厂的运行过程中，对电气部分进行复习是非常必要的。
本文将针对发电厂电气部分的复习进行详细解析。
一、电气部分复习的主要内容1. 发电机系统发电机是发电厂的核心设备之一，其稳定性和可靠性直接影响发电厂的电力输出。
在复习发电机系统时，需要关注以下内容：发电机的接线方式，发电机的定子和转子电气参数，发电机的保护系统，发电机的空气冷却系统及其检测。
2. 输电系统输电系统是发电厂将电力输送到远处的重要系统。
对于输电系统的复习，需要关注以下内容：高压开关柜、变压器、电缆、保护装置等的运行情况，保持适当的温度、压力和电压水平。
3. 配电系统配电系统是将发电机生成的电力分配到各个消费者的系统。
复习配电系统需要关注以下内容：配电线路的连接方式、变电器的运行参数、电缆的运行状况、保护装置的操作情况等。
4. 自动化系统自动化系统在电力生产中发挥着重要作用。
对于自动化系统的复习，需要关注以下内容：控制系统和监测系统的功能和性能，系统连通性的测试，功能和数据采集的日志记录系统，以及系统错误检测和诊断。
二、电气部分的复习方法1. 系统性复习对于发电厂电气部分的复习，最好是系统性分析，只有了解每个系统之间的关系，才能全面、深入地了解整体的情况。
可以使用各种手段进行系统性复习，比如画草图，或者检查系统的流程图等来分析系统之间的关系。
2. 数据测量通过数据测量来了解发电厂电气部分的情况是非常必要的。
这包括对发电机、变压器、电缆和保护装置等的电气参数的检查。
可以使用各种工具进行测量，比如万用表和数字化测试仪等。
3. 保养检查通过进行保养检查来了解电气设备的状态和运行情况，这是非常必要的。
可以根据设备的保养手册，对各个电气设备进行保养，对设备进行清洁和检查。
这样可以确保设备状态良好，运行效果更加稳定和可靠。
三、电气部分的复习意义电气部分是发电厂生产的核心部门之一，其优化和改进可以帮助提高发电厂的生产效率和降低运营成本。
1.长期发热：是由正常运行时工作电流产生的短时发热：是由故障时的短路电流产生的2.发热对电气设备的影响：（1）使绝原材料的绝缘性能降低（2）使金属材料的机械强度下降（3）使导体接触部分的接触电阻增加。
3.导体短路时虽然持续时间不长，但短路电流很大，发热量仍然会很高，这些热量在极短时间内不容易散出，于是导体的温度迅速升高，同时，导体还受到电动力的作用，如果电动力超过允许值，将使导体变形或损毁，由此可见，发热和电动力是电气设备运行中必须注意的问题。
4.导体的发热计算是根据能量守恒原理，即导体产生的热量与耗散的热量应相等来进行计算5.导体载流量为：I=√αwF(Qw-Qo)/R=√(Q1+Qf)/R（A）Q1：对流热量Qw:导体运行的温度（℃）F:导体的散热面积（m2）Qf:辐射散热量Qo:周围空气的温度（℃）dw:导体的总散热系数[W/(m2,℃)]6.载流导体短路时发热计算的目的在于确定短路时导体的最高温度Qh，它不应超过所规定的导体短路时发热允许温度7. 短路电流热效应1/s2·Q k=Ak-AwQk——短路电流热效应（或热脉冲）比较Famax，Fbmax和F（2）max三个电动力，仍以Fbmax为最大，故遇到求最大电动力时应取Fmax=1.73x10-7·L/a·i sh2(N) f1=N f/L2√EJ/m---Ish：三相短路时的冲击电流9. 经济比较主要是对各方案的综合总投资和年运行费进行综合效益比较，确定最佳方案。
10. 双绕组变压器三绕组变压器年损电能△A随变压器类型不同而异。
11. 电气主接线：又称电气一次接线，它是将电气设备以规定的图形和文字符号，按电能生产、传输、分配顺序及相关要求绘制的单相接线图。
12. 电气主接线设计的基本要求，概括地说应包括可靠性、灵活性、和经济性三方面。
13. 电气主接线停电送电顺序:在接通电路时，应先合断路器两侧的隔离开关，如对馈线WL2送电时需先合上母线隔离开关QS21，再合线路隔离开关QS22，然后再投入断路器QF2；切断电路时，应先断开断路器QF2，再依次断开QS22和QS21。
第一、二章一、发电厂类型1、火力发电厂2、水力发电厂3、核电厂核电厂是利用原子核内部蕴藏的能量产生电能。
核电厂的燃料是铀。
1千克铀－235全部裂变放出的能量相当于2700吨标准煤燃烧放出的能量。
二、变电所类型1、枢纽变电所: 电源多、电压等级高，全所停电将引起电力系统解列，甚至瘫痪；2、中间变电所: 高压侧以交换潮流为主，同时又降压给当地用电。
全所停电将引起区域电网解列；3、地区变电所: 以向地区用户供电为主，是某一地区或城市的主要变电所。
全所停电仅使该地区供电中断；4、终端变电所: 接近负荷点，降压后直接向用户供电。
全所停电只影响用户。
三、电气设备1、一次设备：直接参与生产和分配电能的设备。
2、二次设备：对一次设备进行测量、控制、监视和保护的设备3、主接线：把发电机、变压器、断路器等各种电气设备按预期生产流程连成的电路，称为电气主接线。
第三章常用计算的基本理论和方法发热：电气设备流过电流时将产生损耗，如电阻损耗、磁滞和涡流损耗、介质损耗等，这些损耗都将变成热量使电气设备的温度升高。
长期发热----由工作电流所引起。
短时发热----由故障时的短路电流所引起。
1、发热对电器的不良影响1）机械强度下降（与受热时间、温度有关）2）接触电阻增加3）绝缘性能下降最高允许温度----能使导体可靠工作的最高温度。
正常的最高允许温度:一般θC≤700C ，钢芯铝绞线及管形导体θC≤800C，镀锡：θC≤850C 。
2、短时最高允许温度:硬铝、铝锰合金：θd≤2000C ，硬铜：θd≤3000C3、短时发热过程特点：属于绝热过程，导体产生的热量全部用于使导体升温；4、大电流导体附近钢构的发热随着机组容量的加大，导体电流也相应增大，导体周围出现强大的交变电磁场，使附近钢构中产生很大的磁滞和涡流损耗，钢构因而发热。
如果钢构是闭合回路，其中尚有环流存在，发热还会增多。
当导体电流大于3000A时，附近钢构的发热便不容忽视。
危害：钢构变形、接触连接损坏、混凝土爆裂。
第三节导体短路的电动力计算1、平行导体中电动的方向：若两导体中的电流同方向，电动力的作用将使它们彼此靠近。
2、B相所受的电动力大于A、C相（约大7%），计算时应考虑B相。
3、三相电动力计算公式： (N)4、两相短路与三相短路最大电动力的比较:Fmax(2)/ Fmax(3)=0.866第四节电气设备及主接线的可靠性分析一、基本概念1、可靠性元件、设备和系统在规定的条件下和预定的时间内，完成规定功能的概率。
2、可修复元件发生故障后经过修理能再次恢复到原来的工作状态的元件。
由可修复元件组成的系统称为可修复系统。
3、不可修复元件发生故障后不能修理或虽能修复但不经济的元件。
4、电气设备的工作状态可分为运行状态（可用状态）或停运状态（不可用状态）。
第四章电气主接线电气主接线：又称为一次接线或电气主系统。
由高压电器通过连接线，按其功能要求组成接受和分配电能的电路。
对主接线的基本要求：可靠性、灵活性、经济性断路器和隔离开关的操作顺序：断开线路时：1）跳断路器；2）拉负荷侧隔离开关；3）拉电源侧隔离开关投入线路时：1）合电源侧隔离开关； 2）合负荷侧隔离开关； 3）合断路器1、单母线接线单母线接线的缺点：可靠性和灵活性较差，当母线或母线隔离开关故障或检修时，必须停电；在出线断路器检修期间，必须停止该回路的工作。
2、单母线分段接线一段母线发生故障时，非故障段母线不间断供电；3、单母线带旁路母线接线旁路母线和旁路断路器的作用：不停电检修线路断路器。
不停电检修出线断路器的操作步骤：注意：（1）隔离开关两端电压相等时才能合上之；（2）保证供电不能中断；（3）线路要有断路器进行保护。
设要检修线路的断路器QF1。
检修步骤为：1）、合旁路断路器两侧的隔离开关；2）、合旁路断路器对旁母充电，若旁母有故障，旁路断路器跳闸，此时先检修旁母；若旁母无故障则进行下列操作3）、合旁路隔离开关；4）、跳开出线断路器QF1；5）、拉开QF1线路侧隔离开关；6）、拉开QF1母线侧隔离开关；7）、检修QF1。
此时线路由旁路断路器进行保护。
4、双母线接线1)、接线特点：它具有两组母线W1、W2。
每回线路都经一台断路器和两组隔离开关分别与两组母线连接，母线之间通过母线联络断路器QF(简称母联)连接。
2）、优缺点：(1)供电可靠，调度灵活，扩建方便；（2）检修母线可不停电（3）、检修母线隔离开关只停该回线（4）、可用母联断路器代替线路断路器工作；3）、倒闸操作以检修工作母线为例。
步骤：（1）、合上母联两端的隔离开关；（2）、合上母联检查备用母线的完好性；若母联跳闸，则表明备用母线有故障，若其不跳，可进行下列操作；（3）、合上接在备用母线上的隔离开关；（先通）（4）、拉开接在工作母线上的隔离开关；（后断）（5）、跳开母联；（6）、拉开母联两侧的隔离开关（7）、检修母线。
（1）、4）、用母联断路器代替线路断路器工作的操作设线路L1上的断路器QF1拒动。
步骤如下：合母联两侧的隔离开关；（2）、合母联检查备用母线的完好性；（3）、合该线路接在备用母线上的隔离开关；（4）、拉开该线路接在工作母线上的隔离开关；（5）、此时母联代替线路断路器来保护线路。
5、双母线工作母线分段带旁路母线1）、优点母线分段可减少母线故障时的停电范围；检修断路器无须停电。
注意：双母线接线含单母线分段的所有优点；双母线带旁母接线含单母线分段带旁母接线的所有优点6、3/2接线1）、接线特点：两回线路共用三组断路器。
2）、优缺点（1）、供电可靠、灵活、操作简单；（2）、检修任一断路器均无需停电；（3）、投资大、控制保护复杂。
无母线接线形式1、单元接线1）接线特点：发电机变压器连接成一个单元，再经断路器接至高压母线。
2．桥形接线当只有两台变压器和两条输电线路时，可采用桥形接线，使用断路器数目最少。
桥连断路器设置在变压器侧，称为内桥；桥连断路器则设置在线路侧，称为外桥。
1）、内桥线路切、投方便，但变压器故障时有一回线路要停电。
适用于（故障较多的）长线路及变压器不需要经常切换的场合；2）、外桥变压器切、投方便，但线路故障时有一台变压器也被切除。
适用于线路较短、变压器需要经常切换的场合；另外：◆出线接入环网，可采用外桥接线；◆系统在本厂有穿越功率时可用外桥，但如果线路较长时也可用内桥加外跨条的接线。
不过，检修线路断路器时就变成一台断路器带两回线路，冒扩大事故之险。
3、角形接线1）特点：每回线路均从两组断路器间引出，断路器布置闭合成环，线路总数等于断路器组数。
2—3 主变压器的选择分类：●向系统或用户输送功率的变压器，称为主变压器；●用于两种电压等级之间交换功率的变压器，称为联络变压器；●只供本厂(所)用电的变压器，称为厂(所)用变压器或称自用变压器。
2---4限制短路电流的方法一、选择适当的主接线形式和运行方式1、对大容量发电机尽可能采用单元接线；2、减少并联支路或增加串联支路。
如：◆降压变电所中可采用变压器低压侧分列运行◆对环形供电网络，可在环网中穿越功率最小处开环运行二、加装限流电抗器作用：a 限制短路电流、b 维持母线残压。
1．加装普通电抗器1）电缆出线端加装出线电抗器，电抗百分值取3％～6％。
2） 2．母线装设电抗器，电抗百分值取为8％～12％。
缺点：母线电抗器两端的电压不等。
3、加装分裂电抗器优点：正常运行时压降小，短路时电抗大，限流作用强。
三、采用低压分裂绕组变压器第五章厂用电接线及设计1、厂用电：发电厂内用来为锅炉、汽轮机、水轮机、发电机等主要设备服务的机械的用电及照明用电。
2、厂用电率：厂用电耗电量占同一时期发电厂全部发电量的百分数。
3、厂用电负荷分类I类负荷：凡短时停电会造成设备损坏、危及人身安全、主机停运及大量影响出力的厂用负荷。
Ⅱ类负荷：允许短时停电(几秒至几分钟)，恢复供电后不致造成生产紊乱的厂用负荷。
Ⅲ类负荷：较长时间停电，不会直接影响生产，仅造成生产上的不方便的负荷。
事故保安负荷：指在停机过程中及停机后一段时间内仍应保证供电的负荷。
厂用电电压分为厂用高压和厂用低压，高压为3kV、6kV、10kV，低压为380/220V。
备用电源的备用方式：明备用：平时备用电源不投入运行。
暗备用：亦称互为备用，平时备用电源投入。
A 大中型火电厂一般采用明备用,4～6台工作变压器配一台备用变。
B 水电厂及变电所多采用暗备用方式。
C 采用明备用能减少厂用变的总容量。
例：四个工作母线段，每段的负荷为S。
采用明备用，总容量为4S+S=5S; 采用暗备用，总容量为2S×4=8S4、厂用电接线的接线原则对高压厂用母线以单母线按炉分段为原则。
低压厂用母线的Ⅰ类电动机也按炉分段。
按炉分段：将只为本台炉服务的电动机接在同一个厂用母线段上。
厂用电动机的供电方式：1）个别供电：每台电动机直接接在相应电压的厂用母线上。
2）成组供电：由厂用母线经电缆供电给车间配电盘，数台电动机连接在配电盘母线上。
5、电动机的自启动校验1）当断开电源或厂用电压降低时，电动机转速就会下降，甚至会停止运行，这一转速下降的过程称为惰行。
2）电动机失去电压以后，不与电源断开，在很短时间(一般在0.5—1.5s)内，厂用电压又恢复或通过自动切换装置将备用电源投入，此时，电动机惰行尚未结束，又自动启动恢复到稳定状态运行，这一过程称为电动机的自启动。
（1）失压自启动----运行中突然出现事故，电压降低，事故消除电压恢复时形成的自启动；（2）空载自启动---- 备用电源空载状态时，自动投入失去电源的工作段所形成的自启动；（3）带负荷自启动。
备用电源已带一部分负荷，又自动投入失去电源的工作段时形成的自启动。
6、异步电动机的转矩M与外加电压的平方成正比。
7、保证重要厂用机械电动机能自启动的措施：1)限制参加自启动的电动机数量，对不重要设备的电动机不参加自启动。
2)负载转矩为定值的重要设备电动机也不要参加自启动3)对重要的机械设备，应选用具有高启动转矩和允许过载倍数较大的电动机4)在不得已的情况下，增大厂用变压器的容量。
第六章设备的原理与选择一、电器选择的一般条件原则：按正常工作条件进行选择，并按短路状态来校验热稳定和动稳定。
下列几种情况可不校验热稳定或动稳定：1) 用熔断器保护的电器，其热稳定由熔断时间保证，故可不验算热稳定。
2)采用有限流电阻的熔断器保护的设备，可不校验动稳定。
3）在电压互感器回路中的裸导体和电器可不验算动、热稳定。
4）支持绝缘子不用校验热稳定。
高压断路器的作用：正常运行时，把设备或线路接入电路或退出运行;当设备或线路发生故障时，能快速切除故障回路。
开断能力：断路器在切断电流时熄灭电弧的能力。
二、电弧的产生与熄灭1、电弧概念1）电弧是一种能量集中、温度很高、亮度很大的气体自持放电现象。
