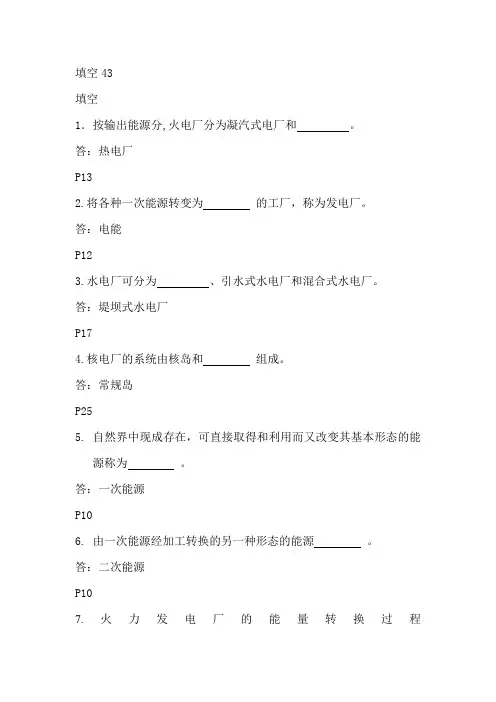

填空1．按输出能源分,火电厂分为凝汽式电厂和。
答：热电厂变为的工厂，称为发电厂。
答：电能3.水电厂可分为、引水式水电厂和混合式水电厂。
答：堤坝式水电厂4.核电厂的系统由核岛和组成。
答：常规岛5.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为。
答：一次能源6.由一次能源经加工转换的另一种形态的能源。
答：二次能源7.火力发电厂的能量转换过程为。
答：燃料的化学能→热能→机械能→电能8. 水力发电厂的能量转换过程为。
答：水的位能→动能→机械能→电能9.水电站所用的发电机为。
答：水轮发电机10.火力发电厂所用的发电机为。
答：汽轮发电机12.既可以是电力用户，又可以是发电厂的是电厂。
答：抽水蓄能电厂13. 是变换和分配电能的设备。
答：变压器14. 可将高电压变为低电压。
答：电压互感器15. 是限制短路电流的设备。
答：电抗器16.通常把生产、变换、输送、分配和使用电能是设备称为。
答：一次设备17.对一次设备和系统的运行状态进行测量、控制、件事和保护的设备称为。
答：二次设备18.由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称为。
答：一次电路或电气主接线19．在对称三相电路中仅画出其中一相设备的连接用来表示三相电路的电路图称为_________。
答：单线图20．发电厂或变电所中的___________按照设计要求连接而构成的电路称为电气主接线。
答：各种一次设备21. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为_________。
答：配电装置。
22.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________。
答：断路器23.电气主接线中应用最多的开关电器是_________。
答：隔离开关24. _________起汇集和分配电能的作用。
答：母线25.在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。
答：开环运行26.发电厂和变电所的电气主接线必须满足__________、灵活性和经济性。
答：可靠性27.我国一般对35kV及以下电压电力系统采用中性点不接地或经消弧线圈接地，称为_________。
答：小电流接地系统28.我国一般对110kV及以下电压电力系统采用中性点直接接地，称为_________。
答：大电流接地系统29．旁路母线的作用是____________。
答：可代替线路断路器工作30.无母线电气主接线的形式有桥形接线、___________和单元接线。
答：角型接线31.发电厂和变电所的电气设备分为三种运行状态。
答：运行、备用和检修32.为了保证大型枢纽变电所所用电的供电可靠性，应装设变压器。
答：备用33.当线路停电检修时，必须将线路隔离开关线路侧的__________合上。
答;接地刀闸34.加装旁路母线的唯一目的是。
答：不停电检修出线断路器35.限流电抗器分为普通电抗器和两种。
答：分裂电抗器36.当发电机容量较大时，采用组成扩大单元接线，以限制短路电流。
答：低压分裂绕组变压器39.断路器和隔离开关配合工作的原则为。
答：接通线路时先接隔离开关，后接断路器；断开线路时先断路器，后断隔离开关40. 外桥接线适合于。
答：线路较短和变压器需要经常切换的情况41. 内桥接线适合于。
答：线路较长和变压器不需要经常切换的情况选择题1.．下列哪种情况宜采用一台半断路器接线？（）。
A．10~35kV出线回路数为10回以上B．35~110kV出线回路数为8回以上C．110~220kV出线回路数为6回以上D．330~500kV出线回路数为6回以上答：D P1142．外桥接线适合于（）。
A．线路较短、变压器需要经常切换的场合B．线路较长、变压器不需要经常切换和场合C．线路较多，只有两台变压器的场合D．只有二条出线、变压器台数较多的场合答：D P1173．对一次设备起控制、保护、测量、监察等作用的设备称为（）。
A．监控设备B．二次设备C．辅助设备D．主设备答：B P284.如果要求任一组母线发生短路故障均不会影响各支路供电，则应选用（）。
A.双母线接线B.双母线分段带旁路接线C.多角形接线D.二分之三接线答：D P1145.单机容量在200MW及以上的大容量大型火电厂的电气主接线中,一般（）。
A.不设发电机电压母线,全部机组采用单元接线B.设发电机电压母线,并采用单母线接线C.不设发电机电压母线,而采用发电机—变压器扩大单元接线D.设发电机电压母线,并采用单母线分段接线答：A P1196.在双母线接线中，利用母联断路器代替出线断路器工作时，用“跨条”将该出线断路器短接，因此该出线（）。
A.可不停电B.需要长期停电C.仅短时停电D.断路器可以退出，但无法检修答：C P1097.引出线停电的操作顺序是依次拉开断路器、( )。
A.线路侧隔离开关和母线侧隔离开关B.母线侧隔离开关和线路侧隔离开关C.断路器控制回路电源和母线侧隔离开关D.断路器控制回路电源和线路侧隔离开关答：A P1078.如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( )。
A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线答：C P1099.在倒母线操作过程中,若备用母线充电成功,则应该( )以保证两组母线等电位。
A.保持母联断路器两侧的隔离开关状态不变B.切断母联断路器的控制回路电源C.切断母联断路器两侧隔离开关的操作电源D.快速将所有支路倒换至备用母线答：A P10910.大容量、超高压的大型发电厂在电力系统中起着极其重要的作用，担负着系统的基本基荷，供电范围很广，其主要特征有( )。
A.单机容量为125MW以上，发电厂总装机容量在1000MW及以上，连接系统的电压为220kV及以上B.单机容量在200MW以上，发电厂总装机容量在1000MW及以上，连接系统的电压为330kV及以上C.单机容量在300MW以上，发电厂总装机容量在1000MW及以上，连接系统的电压为220kV及以上D.单机容量在600MW以上，发电厂总装机容量在1000MW及以上，连接系统的电压为220kV及以上答：D P11911.装设分段电抗器的作用是( )。
A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数答：A P12512..旁路断路器的作用是( )。
A.当出线断路器检修时，可代替该出线断路器工作B.可以代替母联断路器工作C.保证母线检修时，线路不停电D.可以代替分段断路器工作答：A P11113．那种接线在出线断路器检修时，会中断该回路供电。
（）A．单母线分段带旁路B．双母线分段带旁路C．二分之三接线D．双母线分段答：D P11014．采用双母线同时运行的双母线接线，具有单母线分段接线的特点，（）。
A．因此双母线接线与单母线分段接线是等效的B．但单母线分段接线具有更大的运行灵活性C．并且两者的设备数量一样D．但双母线接线具有更大的运行灵活性答：D P11015．在二分之三接线中（）。
A．仅用隔离开关进行倒闸操作，容易发生操作事故B．隔离开关仅起电气隔离作用，误操作的可能性小C．检修任何隔离开关，用户可不停电D．检修任何隔离开关，用户都要停电答：B P11416．内桥接线适合于（）。
A．线路较短，变压器需要经常切换的场合B．线路较长，变压器不需要经常切换的场合C．线路较多，只有两台变压器的场合D．只有二条出线，变压器台数较多的场合答：B P11717．电气主接线的形式影响（）。
A.供电可靠性，但不影响继电保护B.运行灵活性，但不影响二次接线C.二次接线和继电保护，但不影响电能质量D.配电装置布置18.对于双母线接线，双母线同时运行时，（）。
A.具有单母线分段接线的特点B.具有单母线带旁路接线的特点C.与单母线接线完全相同D.等同于单母线分段带旁路接线答：A P10919．电气主接线是指（）。
A．发电厂或变电所一、二次设备间的连接关系B．发电厂或变电所重要设备的连接关系C．发电厂或变电所的一次设备按照设计要求连接而成的电路D．发电厂或变电所的一次设备按照运行方式要求连接而成的电路答：D P2920.一台半断路器接线是属于( )。
A.多角形接线B.桥形接线C.具有两组母线的接线D.无母线接线答：C P11421在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线?( )。
A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确答：B P11822.采用单母线分段的主接线，当分段断路器闭合运行时，如果某段母线上发生故障，继电保护动作首先跳开（）。
A．出线断路器B．分段断路器C．电源支路断路器D．该故障分段母线上的所有断路器答：B P10823．下列选项中不属于多角形接线特点的是（）。
A．接线简单清晰、经济性好B．供电可靠性高、运行灵活C．检修一台断路器时，需对有关支路停电D．难于扩建答：C P11824．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )。
A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求25．下列选项中不属于单母线接线优点的是( )。
A．便于扩建B．可靠性高C．接线简单D．投资少答：B P10726．火电厂相对于其他发电厂的优点是( )。
A．布局灵活B．效率高C．启停快D．污染小答：A P1727.既能发电，又能储存能量的是( )。
A．火电厂B．水电厂C．抽水蓄能电厂D．核电厂答：C P2028.可限制短路电流的电器( )。
A．断路器B．隔离开关C．负荷开关D．电抗器答：D P2829.能断开正常工作电流和故障电流的开关电器是( )。
A．断路器B．隔离开关C．负荷开关D．熔断器答：AP2630.下列元件不属于一次设备的是( )。
A．发电机B．变压器C．电压互感器D．电抗器答：C P2931属于可再生能源的是( )。
A．太阳能B．电能C．煤D．石油答：A P1032.联络变压器的台数( )。
A．一般设为3台B．一般设为5台C．一般设为4台D．一般设为1台，最多不超过2台答：D P12233.在110kV及以上中性点直接接地系统中，凡需选用三绕组变压器的场合，均可优先选用( )。
A．自耦变压器B．普通变压器C．分裂绕组变压器D．三相变压器组答：A P12334.属于有母线接线的是( )。
A．桥型接线B．角型接线C．二分之三断路器接线D．单元接线答：C P11440.在发电厂和变电站中，主变压器一般选用组别是( )。
A．YN,y0 B．YN,y4C．D,y11 D．YN,d11答：D P124简答题：1.人类所认识的能量形式有哪些？答：机械能（0.5分）、热能（0.5分）、化学能（1分）、辐射能（1分）、核能（1分）、电能（1分）。
