暖通毕业生必备，如何快速读懂暖通图纸？图文并茂告诉你看图技巧暖通空调工程是为解决建筑内部热湿环境、空气品质问题而设置的建筑设备系统。
打开住小帮，查看更多图片主机设备是暖通空调工程的心脏，其功能有提供冷热源、提供输送动力、热能转换等。
具体而言，提供冷热源的设备即空调主机，包括制冷机组、供热锅炉等，它们通过输入能量，制造或产生我们需要的冷量或热量；提供输送动力的设备主要指水泵和风机，它们提供了输送动力，使得流体按我们的需要流动；热能转换则是根据我们的需要将流体中的热能通过换热装置转换出来，常见的水-水换热器、汽-水换热器和空气-空气换热器属于此范畴。
值得一提的是，我们常使用的风机盘管、空气处理机组等设备组合了风机与换热盘管，既提供了空气输送动力又提供热能交换，一般被称为空调末端设备。
在空调工程中为保证空气品质还有空气净化设备，如各种过滤器、吸附装置、消毒灭菌设施等；在水系统中则有各种各样的水过滤装置、水处理装置和加药装置；为实施自动控制而设置的各种电动风阀、电动水阀、温控装置等也常被纳入暖通空调设备范畴，但它们在系统中主要起辅助、提升系统品位的作用，我们一般称之为辅助设备或设施。
空调冷源设备：空调工程中常用冷源的制冷方法主要分为两大类：一类是蒸汽压缩式制冷，另一类是吸收式制冷。
压缩式制冷，根据压缩机的形式可以分为活塞式(往复式)、螺杆式和离心式等，一般利用电能作为能源。
吸收式制冷，根据利用能源的形式可以分为蒸汽型、热水型、燃油型和燃气型等，后两类又被称为直燃型，这类制冷机以热能作为能源。
根据冷凝器的冷却方式又可分为水冷式、风冷式。
根据机型结构特点还有压缩机多机头式、模块式等等。
电制冷水冷式冷水机组：电制冷水冷式冷水机组属于蒸汽压缩式制冷范畴，一般主要由压缩机、蒸发器、冷凝器、膨胀阀、自动控制和保护装置组成。
顾名思义水冷式冷水机组的冷凝器利用水冷却，一般利用循环冷却水，随着科技的发展和节能的需要，也有采用地表水、地下水冷却的。
暖通空调专业施工图识图1.2 暖通空调专业施工图识图暖通空调专业中常用的空调工程，一般都包含冷冻水、冷却水系统和风路系统等等，其中风路系统为空调工程所独有，冷冻水、冷却水系统的识图方面的内容，基本等同于给排水工程的识图内容，故而本节对于冷冻水、冷却水系统的识图内容不再另作赘述，着重介绍风路系统和暖通空调设备、部件方面的识图内容。
1.2.1知识要点准备1. 具备建筑构造识图制图的相应基本知识。
(1) 具备建筑构造识图制图基本知识：建筑平面图、立面图、剖面图的概念及基本画法;(2) 具备建筑识图的投影关系的概念。
2. 具备画法几何的相应基本知识。
(1) 具备画法几何中轴测图的基本概念;(2) 具备将平面图转换绘制轴测图的基本能力。
3. 具备空间想象能力(1) 具备将平面图、原理图或者系统图中所表现出来的管道系统在脑海中形成立体架构的形象思维能力;(2) 具备通过文字注释和说明将简单线条、图块所表达的暖通空调专业的图例等同认识为本专业不同形态、不同参数的管道和设备。
4. 具备基本专业知识(1) 具备理解图中所出现的专业术语、名词的含义;(2) 具备了解设计选用设备的基本工作原理、工作流程;(3) 具备了解设计选用材料的基本性能和物理化学性质。
1.2.2暖通空调专业施工图识图方法1. 图纸目录图纸目录是为了在一套图纸当中能快速的查阅到需要了解的单张图纸而将立起来的一份提纲挈领的独立文件。
暖通空调专业的图纸目录也不例外，在本教材所提供的某综合楼建筑的暖通专业施工图当中，第一张图纸就是目录，见图5.6 图纸目录组成。
(1) 暖通空调工程施工图图纸目录的内容一般有：设备表、材料表、设计施工说明、平面图、原理图、系统图、大样、详图等;(与给排水工程施工图目录相同)(2) 一般因不同的设计院、设计工程师的传统和习惯不同，目录内容编制的顺序会有所差别，不过一般都会按照：说明——平面图——系统、原理图——大样、详图的基本顺序进行编排;(与给排水工程施工图目录相同)(3) 图纸目录内容大致都会体现：设计单位、建设单位、项目名称、图纸阶段(方案、初步设计、施工图等)、整套图号、页数、序号、名称、单张图号、标准或复用图号、折2#图张数、备注、制表、校核、审核等内容，上述内容编制的顺序会有所差别，不过一般都会按照：说明——平面图——系统、原理图——大样、详图的基本顺序进行编排;(与给排水工程施工图目录相同)。
教你看懂给排水图纸！给排水识图方法，图文并茂给水排水工程图中的常用图例标高-平面图标注方式标高-剖面图标注方式标高-轴测图标注方式标高注意点：1、室内标高一般标注的是相对标高，即相对正负零的标高；2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位；3、标高按标注位置分为：顶标高、中心标高、底标高；4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是管道底标高。
管道管径标注管径应以mm为单位。
水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；塑料管材，管径宜按产品标准的方法表示。
当设计均用公称直径DN表示管径时，应用公称直径DN与相应产品规格对照表。
管道管径的标注管路编号（1）当建筑物的给水引入管或排水排出管的数量超过1根时，宜进行编号。
（2）建筑物穿越楼层的立管，其数量超过1根时宜进行编号。
（3）在总平面图中，当给排水附属构筑物的数量超过1个时，宜进行编号。
编号方法为：构筑物代号－编号；给水构筑物的编号顺序宜为：从水源到干管，再从干管到支管，最后到用户；排水构筑物的编号顺序宜为：从上游到下游，先干管后支管。
（4）当给排水机电设备的数量超过1台时，宜进行编号，并应有设备编号与设备名称对照表。
管路编号给水引入（排水排出）管编号表示方法建筑给排水施工图的主要内容建筑给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统图（轴测图）、施工详图等组成。
室外小区给排水工程，根据工程内容还应包括管道断面图、给排水节点图等。
平面布置图给水、排水平面图主要表达给水、排水管线和设备的平面布置情况。

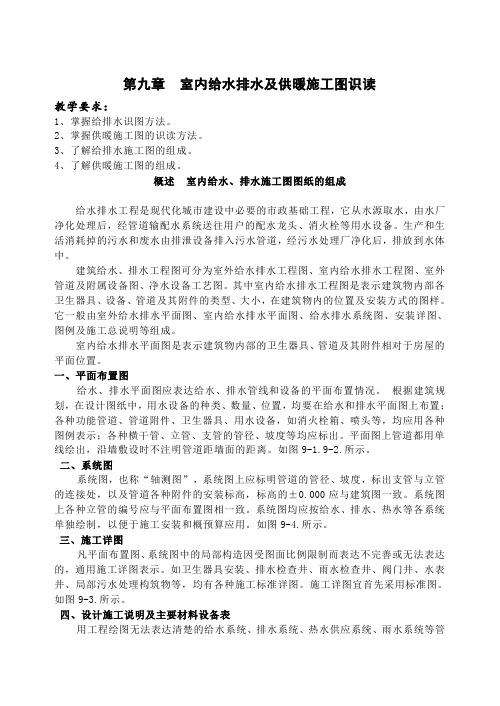

第九章室内给水排水及供暖施工图识读教学要求：1、掌握给排水识图方法。
2、掌握供暖施工图的识读方法。
3、了解给排水施工图的组成。
4、了解供暖施工图的组成。
概述室内给水、排水施工图图纸的组成给水排水工程是现代化城市建设中必要的市政基础工程，它从水源取水，由水厂净化处理后，经管道输配水系统送往用户的配水龙头、消火栓等用水设备。
生产和生活消耗掉的污水和废水由排泄设备排入污水管道，经污水处理厂净化后，排放到水体中。
建筑给水、排水工程图可分为室外给水排水工程图、室内给水排水工程图、室外管道及附属设备图、净水设备工艺图。
其中室内给水排水工程图是表示建筑物内部各卫生器具、设备、管道及其附件的类型、大小，在建筑物内的位置及安装方式的图样。
它一般由室外给水排水平面图、室内给水排水平面图、给水排水系统图、安装详图、图例及施工总说明等组成。
室内给水排水平面图是表示建筑物内部的卫生器具、管道及其附件相对于房屋的平面位置。
一、平面布置图给水、排水平面图应表达给水、排水管线和设备的平面布置情况。
根据建筑规划，在设计图纸中，用水设备的种类、数量、位置，均要在给水和排水平面图上布置；各种功能管道、管道附件、卫生器具、用水设备，如消火栓箱、喷头等，均应用各种图例表示；各种横干管、立管、支管的管径、坡度等均应标出。
平面图上管道都用单线绘出，沿墙敷设时不注明管道距墙面的距离。
如图9-1.9-2.所示。
二、系统图系统图，也称“轴测图”，系统图上应标明管道的管径、坡度，标出支管与立管的连接处，以及管道各种附件的安装标高，标高的±0.000应与建筑图一致。
系统图上各种立管的编号应与平面布置图相一致。
系统图均应按给水、排水、热水等各系统单独绘制，以便于施工安装和概预算应用。
如图9-4.所示。
三、施工详图凡平面布置图、系统图中的局部构造因受图面比例限制而表达不完善或无法表达的，通用施工详图表示。
如卫生器具安装、排水检查井、雨水检查井、阀门井、水表井、局部污水处理构筑物等，均有各种施工标准详图。
