EWB元器件库栏

第1章EWB概述1．1EWB简介EWB英文全称为Electronics Workbench (电子工作平台)，是加拿大Interactive Image Technologies Ltd.公司于1988年开发的一种电子电路计算机仿真设计软件。

该软件设计功能完善，操作界面友好、形象，非常易于掌握。

EWB以SPICE3F5为软件核心，增强了其在数字和模拟混合信号方面的仿真能力。

EWB的开发不仅很好地解决电子线路设计中即费时费力又费钱的问题，给电子产品设计人员带来了极大的方便和实惠，他们可以利用电脑辅助设计进行电路仿真，有效地节省了开发时间和成本。

而且，EWB方便的操作方式，直观的电路图和仿真分析结果显示形式，也非常适合于电子课程的辅助教学，有利于提高学生对理论知识的理解和掌握，有利于培养学生的创新能力。

因此，世界上许多大学都将EWB纳入电子类课程的教学当中。

1．2EWB的特点EWB具有以下主要特点：1．集成化、一体化的设计环境可任意地在系统中集成数字及模拟元件，完成原理图输入、数摸混合仿真以及波形图显示等工作。

当用户进行仿真时，原理图、波形图同时出现。

当改变电路连线或元件参数时，波形即时显示变化。

2．界面友好、操作简单单击鼠标，用户可以轻松地选择元件；拖动鼠标，可将元件放入原理图中。

调整电路连线、改变元件位置、修改元件属性也非常简单。

此外，EWB还有自动排列连线的功能，使画原理图更加美观、快捷。

3．真实的仿真平台EWB的元件库提供了数千种电路元器件，即有无源元件也有有源元件，即有模拟元件也有数字元件，即有分立元件也有集成元件，还可以新建或扩充已有的元器件库。

EWB还提供了齐全的虚拟仪器，如示波器、信号发生器、万用表、波特图仪、频谱仪和逻辑分析仪等。

用这些元件和仪器仿真电子电路，就如同在实验室做实验一样，非常真实，而且尽可不必为损坏仪器和元件而烦恼，也不必为仪器过时、测量精度不够而一筹莫展。

4．分析方法多而强EWB不但可以完成电路的稳态分析和暂态分析、时域分析和频域分析、器件的线性分析和非线性分析、电路的噪声分析和失真分析等常规分析，而且还提供了离散傅里埃分析、电路的零极点分析、交直流灵敏度分析和电路的容差分析等14种分析方法。

3、EWB的操作使用方法3.1 电路的创建电路是由元器件与导线组成的，要创建一个电路，必须掌握元器件的操作和导线的连接方法。

3.1.1 元器件的操作1. 元器件的选用选用元器件时，首先在元器件库栏中单击包含该元器件的图标，打开该元器件库。

然后从元器件库中将该元器件拖曳至电路工作区。

2. 选中元器件在连接电路时，常常要对元器件进行必要的操作：移动、旋转、删除、设置参数等。

这就需要选中该元器件。

要选中某个元器件，可使用鼠标器左键单击该元器件。

如果要一次选中多个元器件，可反复使用CTRL+“鼠标左键单击”选中这些元件。

被选中的这些元器件以红色显示，便于识别。

此外，拖曳某个元器件也同时选中了该元器件。

如果要同时选中一组相邻的元器件，可在电路工作区的适当位置拖曳画出一个矩形区域，包围在该区域内的元器件同时被选中。

要取消某一个元器件的选中状态，可以使用CTRL+“鼠标左键单击”。

要取消所有被选中元器件的选中状态，只需单击电路工作区的空白部分即可。

3. 元器件的移动要移动一个元器件，只要拖曳该元器件即可。

要移动一组元器件，先选中这些元器件，然后用鼠标左键拖曳其中任意一个元器件，所有选中的部分就会一起移动。

元器件一起移动后，与其相连的导线就会自动重新排列。

选中元器件后，也可以使用箭头键使之作微小的移动。

4. 元器件的旋转与反转为了使电路便于连接，布局合理，常常需要对元器件进行旋转或反转操作。

可先选中该元器件，然后使用工具栏的“旋转、垂直反转、水平反转”等按钮，或者选择Circuit/Rotate （电路/旋转）、Circuit/Filp Vertical（电路/垂直反转）、Circuit/Filp Horizontal（电路/水平反转）等菜单栏中的命令。

5. 元器件的复制、删除对选中的元器件，使用Edit/Cut（编辑/剪切）、Edit/Copy（编辑/复制）和Edit/Paste（编辑/粘贴）、Edit/Delete（编辑/删除）等菜单命令，可以分别实现元器件的复制、删除等操作。

e w b使用说明-CAL-FENGHAI.-(YICAI)-Company One1附录 EWB使用说明一、EWB(Electronics Workbench)简述电路设计者经常需要对所设计的电路进行实物模拟和调试。

传统的电路设计调试，一般是制作一块模拟实验板，再插接实际元件进行试验和调试，以获得数据，然后再调整原设计电路的参数，直至达到设计要求。

但由于各方面条件的限制，有些试验难以在短时间内完成。

这样既影响工作进度，又影响了设计人员创造力的发挥。

为了克服上述困难，Interactive Image Technologies公司推出了用于电路仿真的EWB软件，借助于EWB，可以很方便地对电路进行仿真。

目前，EWB已经广泛地用于电路设计、电类课程教学等领域。

与其它电路仿真软件相比，EWB具有界面友好、操作方便等优点。

在EWB 中，可以直接使用工具按钮完成创建电路、选用元件和测试仪器的工作，而且测试仪器的外观与实物基本相似。

稍具电路知识的人员，可以在很短的时间内掌握EWB的基本操作方法。

对学习电类课程而言，EWB是一种理想的计算机辅助教学软件。

因为要弄清电路的功能，不仅需要理论分析，还需要通过实践来验证并加深理解。

作为电类课程的一种辅助教学手段，它可以弥补实验仪器、元器件缺乏带来的不足，可以使学习者更快、更好地掌握课堂讲述的内容，加深对概念、原理的理解；而且通过电路仿真，可以让学习者熟悉常用仪器的使用方法，培养他们的综合分析能力、排除故障能力，激发他们的创新能力。

二、EWB的特点EWB最明显的特点是，构造仿真环境的方法与搭建实际电路的方法基本相同，仪器的面板同实际仪器极为类似，因此特别容易学习和使用。

EWB的元器件库不仅提供了数千种电路元器件供选用，而且还提供了各种元器件的理想值。

通过用理想元件进行仿真，可以获得电路性能的理想值。

此2外，EWB允许用户自定义元器件，自定义元器件时需要的参数可以直接从生产厂商的产品使用手册中查到，这样就为用户带来了极大的方便。

EWB使用说明（简）一、创建EWB电路1．双击EWB32.exe2．点击元件库栏选中元件，按鼠标左键向下拖动鼠标至窗口再释放左键，所选元件出现在窗口。

3．连线将鼠标指在元件某一端，当出现小黑点即表示已连上该元件，按鼠标左键把线拉向另一元件，当出现小黑点时放松左键。

4．设置元件参数选定元件按右键，从菜单中选择component peoperties 设置参数。

TD(延时)开关：（1）若Ton<Toff，则 0<=t<=Ton, 开关闭合； Ton<=t<=Toff, 开关断开；t>Toff, 开关闭合。

例： Ton=0,Toff=0.5, 则0～0.5秒之间开关断开，0.5秒后开关闭合。

（2）若Ton>Toff，则 0<=t<=Toff, 开关断开； Toff<=t<=Ton, 开关闭合； t>Ton, 开关断开。

例： Toff=0,Ton=0.5, 则0～0.5秒之间开关闭合，0.5秒后开关断开。

注：TD开关有三个端钮，上述“断开”“闭合”都是针对1、2端钮而言。

5．点击Circuit 选Schematic options，出对话框，点击Show/Hide 选中Show nodes图中显示节点号。

6．电路中必须指定一个参考点，用接地符号连接。

7．交流电源的设置为有效值（220V），频率（50HZ）和初相位（450）。

二、电路仿真（以瞬态为例）1．点击analysis栏中transient，弹出对话框，设置参数。

Start time 仿真起始步长End time 仿真终止步长Generate time steps automatically 自动取步长（默认值：选用）Minimum number of time points 仿真图上起始到终止时间的点数Maximan time step 最大步长Set piotting increment 设置绘图的增量Nodes in circuit (图中节点号)Nodes for analysis（输出电压号）Add (加入)Remove (移去)2．按Simulate开始仿真，按ESC或Pause停止。

1。

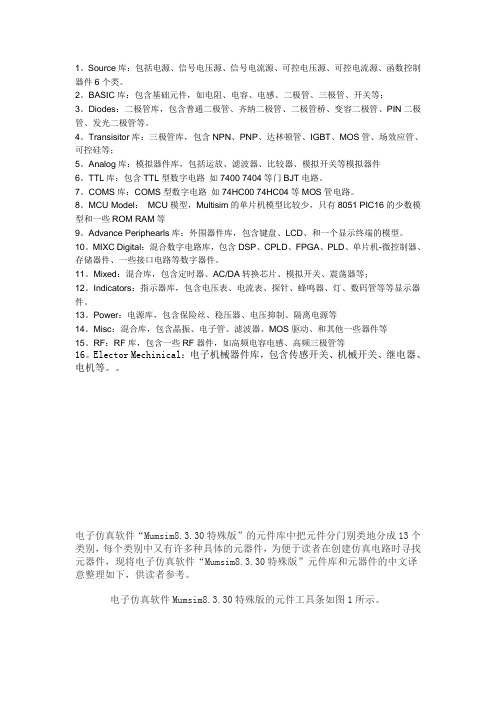

Source库：包括电源、信号电压源、信号电流源、可控电压源、可控电流源、函数控制器件6个类。

2。

BASIC库：包含基础元件，如电阻、电容、电感、二极管、三极管、开关等；3。

Diodes：二极管库，包含普通二极管、齐纳二极管、二极管桥、变容二极管、PIN二极管、发光二极管等。

4。

Transisitor库：三极管库，包含NPN、PNP、达林顿管、IGBT、MOS管、场效应管、可控硅等；5。

Analog库：模拟器件库，包括运放、滤波器、比较器、模拟开关等模拟器件6。

TTL库：包含TTL型数字电路如7400 7404等门BJT电路。

7。

COMS库：COMS型数字电路如74HC00 74HC04等MOS管电路。

8。

MCU Model：MCU模型，Multisim的单片机模型比较少，只有8051 PIC16的少数模型和一些ROM RAM等9。

Advance Periphearls库：外围器件库，包含键盘、LCD、和一个显示终端的模型。

10。

MIXC Digital：混合数字电路库，包含DSP、CPLD、FPGA、PLD、单片机-微控制器、存储器件、一些接口电路等数字器件。

11。

Mixed：混合库，包含定时器、AC/DA转换芯片、模拟开关、震荡器等；12。

Indicators：指示器库，包含电压表、电流表、探针、蜂鸣器、灯、数码管等等显示器件。

13。

Power：电源库，包含保险丝、稳压器、电压抑制、隔离电源等14。

Misc：混合库，包含晶振、电子管、滤波器、MOS驱动、和其他一些器件等15。

RF：RF库，包含一些RF器件，如高频电容电感、高频三极管等16。

Elector Mechinical：电子机械器件库，包含传感开关、机械开关、继电器、电机等。

电子仿真软件“Mumsim8.3.30特殊版”的元件库中把元件分门别类地分成13个类别，每个类别中又有许多种具体的元器件，为便于读者在创建仿真电路时寻找元器件，现将电子仿真软件“Mumsim8.3.30特殊版”元件库和元器件的中文译意整理如下，供读者参考。

第3章 EWB 的元器件EWB 软件系统提供了大量的元器件和仪器仪表，存放在工作界面上的元件库中。

按照元件的类别不同，元器件库又分不同的分库，如图3.1所示。

本章将对其作简要介绍。

3.1 信号源库：单击电源库图标，弹出电源库下拉菜单，如图3.2所示。

库中包含了各种独立电源和受控电源。

从左到右分别是：接地－接地元件。

直流电压源－可设置参数：电压。

默认值：12V 。

设置范围：微伏~千伏。

直流电流源－可设置参数：电流。

默认值：1A 。

设置范围：微安~千安。

交流电压源－可设置参数：电压、频率、相位。

默认值：120V 、60HZ 、0。

注：下列器件不作详细介绍。

交流电流源、电压控制电压源、电压控制电流源、电流控制电压源、电流控制电流源、 Vcc 电源（+5V ）、Vdd 电源（+15V ）、时钟脉冲、调幅源、调频源、电压控制正弦波振荡器、电压控制三角波振荡器、压控制方波振荡器、受控单脉冲源、分段线性源、受控分段线性源、频移键控源、多项式源、非线性相关源。

3.2 基本器件库单击基本器件库图标，弹出基本器件库下拉菜单，如图3.3所示。

从左到右为：连接器－用于线与线之间的连接，一个连接器可以连接四条线，连接器的产生与消失由计算机自动完成。

电阻－可设置参数：R 。

默认值为1K 。

设置范围是欧到兆欧。

电容、电感、线性变压器、继电器。

（略）开关－可设置参数：键。

默认值为空格键。

设置范围：A~Z ，0~9。

延迟开关－可设置参数：导通时间，断开时间。

默认值为0.5S ，0S 。

压控开关、电流控制开关、上拉电阻电位器－可设置参数：键。

电阻，比例设定，增量。

默认值为R ，1K ，50%，5%。

设置范围：A~Z ，0~9。

Ω~M Ω，0%~100%，0%~100%。

排电阻、电压控制模拟开关、电解电容、可变电容、可变电感、无铁心线圈、铁心、非线性变压器。

（略）3.4 二极管库：单击二极管库图标，弹出二极管库下拉菜单，如图3.4所示。

EWB简介Electronic Workbench简称EWB，专用于电子电路仿真的“虚拟电子实验平台”软件工具。

该软件可以对各种模拟电路、数字逻辑电路及混合电路进行仿真。

EWB软件对电路的输入采用原理图输入方式，易学易懂；下面对EWB软件的界面和使用做了简单的介绍。

一、EWB 5.12界面及基本操作方法二、EWB仿真555定时器组成脉冲发生器一、EWB5.12界面及基本操作方法1.启动EWB 5.12时，显示屏幕展现其主工作窗口F-1从图F-1可以看出，Electronics Workbench 5.12的工作主窗口屏幕中央区是电路工作窗口(Workspace)，它如同电子实验桌，在桌面上可将各种电子元器件和测试仪器仪表连接成实验电路。

电路工作窗口的上方是菜单栏、工具栏和“虚拟元器件及仪器库”栏。

用鼠标操作可以很方便地从元器件及仪器库中，提取实验所需的各种元器件及仪器仪表到电路工作窗口并连接成实验电路。

电路工作窗口的下方是电路描述窗口，可用来对电路进行注释和说明。

2． EWB 5.12的工具栏EWB5.12工具栏如图F-2所示。

工具栏包括了常用的操作命令按钮，通过鼠标器可方便地使用各种操作命令。

图F-2 EWB 5.12工具标栏3、EWB5.12的元器件及仪器库栏EWB5.12的元器件及仪器库栏如图F-3所示。

用鼠标单击某元器件库或仪器库图标即可打开该元器件库或仪器库，库中所包含的元器件或仪器图标窗口分别如图F1-4至图F1-6所示。

图F-3 元器件及仪器库栏(1)信号源库信号源库的图标如图F-4所示。

图F-4 信号源库图标(2)基本元器件库基本元器件库图标如图F-5所示。

图F-5 基本元器件库图标(3)二极管库二极管库图标如图F-6所示。

图F-6 二极管库图标(4)晶体管库晶体管库图标如图F-7所示。

图F-7 晶体管库图标(5)模拟集成电路库模拟集成电路库图标如图F-8所示。

图F-8 模拟集成电路库图标(6)混合集成电路库、数字集成电路库如图F-9、F-10所示。
