技术交底室外污水雨水检查井

室外排水工程分项工程质量技术交底卡GD2301003□0□1第1 页共6 页交底内容（3）采用机械挖槽时,应在槽底标高以上保留100~200mm的土层，采用人工清槽，严禁超挖。

基槽如遇软弱地基处理时，须事先征得监理、业主及设计部门的许可。

3、确认基槽符合要求后，浇筑100mm厚C10垫层砼。

圆形检查井施工时垫层也应浇筑成圆形，不得按井位基槽满幅浇筑。

4、井底垫层：井底基础应与管道基础同时浇注，挖槽见底放线后，用10×10cm方木支模，垫层混凝土为C10，厚10cm，严格控制垫层标高在0、-5mm内。

5、灰砂砖砌筑圆型检查井（1）、砌筑准备①砌筑前应将灰砂砖砌块表面上的杂物清理干净。

气候炎热干燥时，砌筑前宜对灰砂砖砌块应提前进行喷水湿润。

②明确各种管道及井径：井直径为700~1500mm圆形检查井适用于砌筑图列：管径D300，D400，D500，D800，D1000对应的检查井直径分别为Φ700mm，Φ1000mm，Φ1000mm，Φ1250mm，Φ1500mm。

（具体详见表3-4-1）。

③砌块及砂浆：采用MU10砌块M7.5水泥砂浆砌筑（采用湿预拌砂浆）。

（2）、砌筑（管径D≤1000时采用圆形检查井，管径D≥1200时采用矩形检查井）①、圆型检查井砌筑尺寸按按表3-4-1（即图集02S515第8页）施工。

②、矩型检查井砌筑尺寸按按表3-4-2（即图集02S515第32页）施工。

表3-4-1③砌筑井室时，用水冲净基础垫层垃圾后，先铺一层砂浆，再压砖砌筑，必须做到满铺满挤，砖与砖间灰缝保持1cm。

④排水管道检查井内的流槽应与井壁同时砌筑，流槽应与上下游管道接顺，管内底高程应符合本工艺质量标准的要求。

⑤砖砌圆形检查井时，应随时检测直径尺寸，当需要收口时，如为四面收进，则每次收进不应大于30mm；如为三面收进，则每次收进不应大于50mm；砌筑检查井的内壁应采用原浆勾缝，在有抹面要求时，内壁抹面应分层压实，外币用砂浆搓缝并应压实。

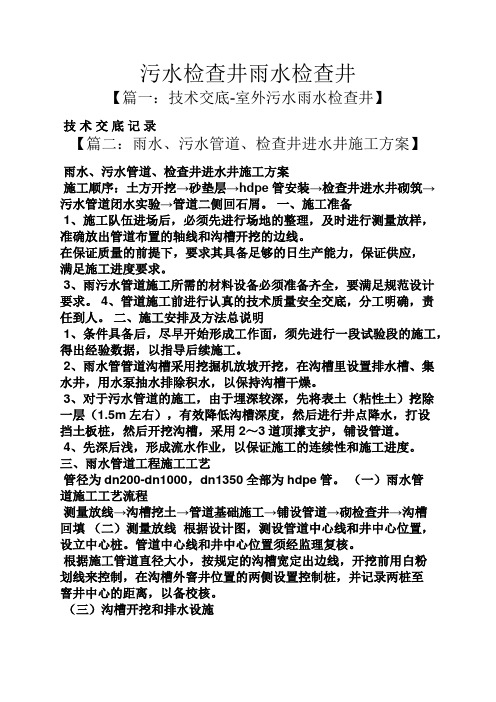

污水检查井雨水检查井【篇一：技术交底-室外污水雨水检查井】技术交底记录【篇二：雨水、污水管道、检查井进水井施工方案】雨水、污水管道、检查井进水井施工方案施工顺序：土方开挖→砂垫层→hdpe管安装→检查井进水井砌筑→污水管道闭水实验→管道二侧回石屑。

一、施工准备1、施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。

在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。

3、雨污水管道施工所需的材料设备必须准备齐全，要满足规范设计要求。

4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。

二、施工安排及方法总说明1、条件具备后，尽早开始形成工作面，须先进行一段试验段的施工，得出经验数据，以指导后续施工。

2、雨水管管道沟槽采用挖掘机放坡开挖，在沟槽里设置排水槽、集水井，用水泵抽水排除积水，以保持沟槽干燥。

3、对于污水管道的施工，由于埋深较深，先将表土（粘性土）挖除一层（1.5m左右），有效降低沟槽深度，然后进行井点降水，打设挡土板桩，然后开挖沟槽，采用2～3道顶撑支护，铺设管道。

4、先深后浅，形成流水作业，以保证施工的连续性和施工进度。

三、雨水管道工程施工工艺管径为dn200-dn1000，dn1350全部为hdpe管。

（一）雨水管道施工工艺流程测量放线→沟槽挖土→管道基础施工→铺设管道→砌检查井→沟槽回填（二）测量放线根据设计图，测设管道中心线和井中心位置，设立中心桩。

管道中心线和井中心位置须经监理复核。

根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外窨井位置的两侧设置控制桩，并记录两桩至窨井中心的距离，以备校核。

（三）沟槽开挖和排水设施1、沟槽采用放坡开挖，明排水施工。

边坡1:1。

沟槽用反铲挖掘机开挖，人工修坡，开挖时，应在设计槽底高程以上保留一定余量，避免超挖, 槽底以上20cm必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥，两侧不进行边坡支护，修整好底面，立即进行基础施工。

排水系统检查井技术交底
1. 介绍
本文档旨在对排水系统的检查井技术进行交底，包括检查井的定义、作用、设计要求以及常见问题解决方法等。

2. 检查井的定义
检查井是指用于检查和维护排水系统的井，通常位于排水管道的转折、交汇或分支处，以便进行疏通、清理和检测排水管道的运行情况。

3. 检查井的作用
- 便于疏通和清理：检查井提供了一个方便的访问点，使得疏通和清理排水管道变得更加容易和高效。

- 监测和检测：通过检查井可以对排水管道进行监测和检测，及时发现和解决潜在的问题，保证排水系统的正常运行。

4. 检查井的设计要求
- 位置选择：检查井的位置应该选在排水管道转折、交汇或分支处，便于操作和维护。

- 井盖设计：井盖需要具备承重能力，以防止外部压力导致井盖破裂或变形。

- 排气功能：检查井应考虑排气功能，以避免积气影响排水效果。

- 安全措施：对于较深的检查井，应采取合适的安全措施，如设置防护栏杆或警示标志。

5. 常见问题解决方法
- 水流不畅：可以通过疏通工具清理检查井内的污物，或者检查是否有其他堵塞。

- 井内有臭味：检查井可能出现臭味的原因有多种，可以通过检查排水管道密封性、检查井通风等方式解决。

以上为对排水系统检查井技术的交底内容，在使用过程中，应严格按照相关设计要求和操作规范进行操作，以确保排水系统安全可靠地运行。

雨污水检查井技术交底 YUKI was compiled on the morning of December 16, 2020
郑州航空港经济综合实验区2016年
基础设施建设四标
雨污水检查井施工技术交底
交底：__________________
复核：__________________
日期：__________________
中国中铁郑州航空港项目四标二分部
混凝土模块式检查井技术交底书
交底单位名称：中国中铁郑州航空港项目四标二分部编号：
雨水检查井：相同管径的管道连接时，流槽顶与管中心平，不同管径的管道连接时，流槽顶一般以小管径中心平。

污水检查井：流槽顶一般与管内顶平。

流槽采用C15素混凝土浇筑或采用与检查井配套的材料砌筑。

当采用砌块时，表面应用砂浆分层压实抹光，以保证流水槽平顺。

⑥、矩形检查井砌筑：
矩
形直线
检查井
适用于
直径
D900~2
000mm
管道：
说明：
接入支管超挖部分采用级配砂石或C15混凝土填实。

流槽需在安放踏步的同侧加设脚窝。

矩形三通检查井适用于直径D900~2000mm管道：
说明：接入支管超挖部分采用级配砂石或C15混凝土填实。

流槽需在安放踏步的同侧加设脚窝。

⑦、各尺寸矩形检查井盖板配筋图
混凝土净保护层为35mm，钢筋放置下层，水平筋在最下面，盖板型号按覆土厚度分为两种：覆土厚度≤H≤3m；覆土厚度≤H＜或3m＜H≤4m；两种盖板中所使用的钢筋。

技术交底书
编号： 2017年7月23日工程名称排水工程交底部位雨污水检查井踏步
交底组织单位中铁二十局集团有限公司兰州国际
港务区山前路EPC项目部
交底负责人
施工单位给排水1工班接收负责人
内容及说明：
1.检查井踏步为塑钢踏步，检查井内双排设置，横向中心间距30cm,竖向中心间距36cm,如附图中所示。

2.检查井踏步安装时，踏步中线径向外露长度10cm。

3．检查井踏步在浇筑井身混凝土时进行预埋。

在模板上按照踏步安装尺寸提前切割长16cm,宽3cm槽子，踏步安装固定完成后，用透明胶带封堵踏步周围模板防止漏浆。

4.详细尺寸及安装见附图
检查井踏步安装示意图
塑钢踏步安装详细大样图
编制：复核：签发：。

混凝土模块式检查井技术交底书交底单位名称：方兴大道I标项目经理部编号：（2）、砌筑①、直径为900~1500mm圆形检查井适用于钢筋D≤800mm砌筑图列：管径D500，D600，D700，D800对应的检查井直径分别为Φ1100mm，Φ1100mm，Φ1300mm，Φ1500mm。

②、模块砌筑时注意上下对孔错缝，砌筑砂浆（Mb10砌块专用水泥砂浆）饱满，灰浆均匀，铺浆宜使用专用工具均匀铺浆，应避免砂浆落入孔内,井壁应进行勾缝，随砌随勾缝，采用1:2（防水）水泥砂浆；每砌筑五层应修正累计误差。

模块灌芯前应将杂物及落灰清理干净，墙体做必要的支撑加固；混凝土灌注时注意每层每次灌注混凝土不得平齐与砌块表面，必须低于砌块表面以下5cm，同时插入钢筋时也得注意本层植入钢筋必须伸入上层砌块内15cm；灌芯混凝土应分层（300mm~500mm）捣固，不留施工缝，一次灌注高度不大于2m。

捣固时应孔孔连插连振，不可漏振。

顶层模块灌芯应浇至与顶面上沿平齐。

井室高度应确保雨水口连接支管按覆土要求（最高点管顶覆土700mm，坡度1%向检查井）接至井筒。

灌芯混凝土采用商品或自拌混凝土均可，采用自拌混凝土时，必须配置配合比标识牌、计量器具方可施工。

③、直径为900~1500mm包封适用于D≤800施工示意图如下：④、直径为900~1500mm盖板适用于D≤800施工示意图如下：混凝土净保护层为35mm，钢筋放置下层，水平筋在最下面，盖板型号按覆土厚度分为两种：覆土厚度0.9m≤H≤3m；覆土厚度0.4m≤H＜0.9m或3m＜H≤4m；两种盖板中所使用的钢筋种类有别，具体工程数量表参照图集06MD201-4。

直径为700的也可改为800，钢筋不变，钢筋长度及位置自行调整。

⑤、各圆形检查井流槽示意图：管道连接一般采用管定平接。

流槽高度如下雨水检查井：相同管径的管道连接时，流槽顶与管中心平，不同管径的管道连接时，流槽顶一般以小管径中心平。
