某电力机车有限公司工艺文件编号方法某电力机车有限公司工艺文件编号方法：为了提高工艺文件的管理效率和准确性，某电力机车有限公司制定了一套工艺文件编号方法。

该方法采用了一种简洁明确的编码方式，方便对工艺文件进行分类和查找。

工艺文件编号由以下几部分组成：1. 产品分类编号：根据产品的不同分类，设定相应的编号。

例如，电力机车的分类编号为"ELC"，变电设备的分类编号为"TRF"，牵引电机的分类编号为"MTR"等。

2. 产品型号编号：每种产品都有相应的型号，根据产品型号进行编号。

例如，电力机车型号为"ELC-001"，变电设备型号为"TRF-001"等。

3. 文件类型编号：根据文件的不同类型，设定相应的编号。

例如，工艺文件的类型编号为"PRC"，检测报告的类型编号为"INS"，质量控制文件的类型编号为"QC"等。

4. 文件序号：根据文件的不同顺序，设定相应的序号。

每个文件序号从"001"开始递增。

综合上述四个部分，某电力机车有限公司的工艺文件编号方法可以表达为"产品分类编号-产品型号编号-文件类型编号-文件序号"的形式。

举例说明，某型号电力机车的第一个工艺文件的编号可以表示为"ELC-001-PRC-001"，某型号变电设备的第二个工艺文件的编号可以表示为"TRF-002-PRC-002"。

通过以上的编号方法，可以方便快捷地对工艺文件进行分类和查找。

工作人员可以根据产品分类编号和产品型号编号快速定位到相应的产品类型和型号，同时根据文件类型编号和文件序号快速找到具体的工艺文件。

该编号方法规范了工艺文件的管理流程，提高了工作效率和准确性。

另外，在实际应用过程中，可以根据需要进行调整和优化，以满足公司日益发展的需求。

新大力电机文件编号：XDL-QP-C01-01产品图纸、物料编号规定2017-05-31发布 2017-05-31实施本规定由新大力电机技术部发布1. 围本文本规定了本公司产品图纸、物料的编号方法。

本文本适用于本公司产品图纸、物料的编号。

2. 引用标准/T 5054.4-2000 产品图样及设计文件编号原则/DQZ 0133.9 电工产品图样及技术文件编制导则产品图样及技术文件十进位分类编号法3. 一般要求3.1 每个产品、部件、零件的图样和文件均应有独立的代号。

3.2 采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号。

3.3 同一文件使用两种以上的存储介质时，每种存储介质中的文件都应标注同一代号。

3.4 借用件的编号应采用被借用件的代号。

3.5 所有编号若无特殊说明，均应紧密书写。

4. 图样编号4.1 图样编号采用分类编号的方法，即按对象（产品、零部件）功能、形状的相似性，采用十进位分类法进行编号。

4.2 产品组装表编号由产品类别号、产品系列号、中心高、流水号和派生顺序号五个部分组成。

4.3 产品零部件号由产品类别号、分类号、零部件特殊号、中心高和顺序号五个部分组成。

4.4 各级的容规定见表1。

表1 产品类别号表2 产品系列号表3 产品特征号4.5 代号的组成主要是基本代号系统。

4.5.1 产品（组装表）基本代号系统的代号由五部分组成；a）产品类别号（见表1）；b）产品系列号（见表2）；c）电机中心高；d）流水号；e）泒生顺序号（基准序号为“000”）。

4.5.2 排列顺序如下：1 2 1 6 0 0 0 0 3 0 0 6说明：1）第一位“1”代表：电机总装配2）第二位“2”代表：变频电机3）第三～五位“160”代表：电机中心高1604）第六～九位“0003”代表：第3个产品流水号5）第十～十二位“006”代表：在160基础上泒生出的第6个系列，即YZPE + M4.5.3 零部件基本代号系统的代号由四部分组成；a）产品类别号（见表3）；b）产品分类号（见表3）；c）零部件特征号（见表3）；d）中心高d）流水号；4.5.4 排列顺序如下：3 1 1 1 6 0 0 1 2 3说明：1）第一位“3”代表：结构件2）第二位“1”代表：机座3）第三位“1”代表：B3、铸件加工件4）第四～六位“160”代表：中心高1605）第七～十位“123”代表：第123个零部件流水号5. 设计文件的编号5.1 常用的（或专用的）设计文件代号，可由产品（或工件）的图样代号之后加上说明该文件性质的尾注号（用二个可三个汉语拼音字母表示）组成。

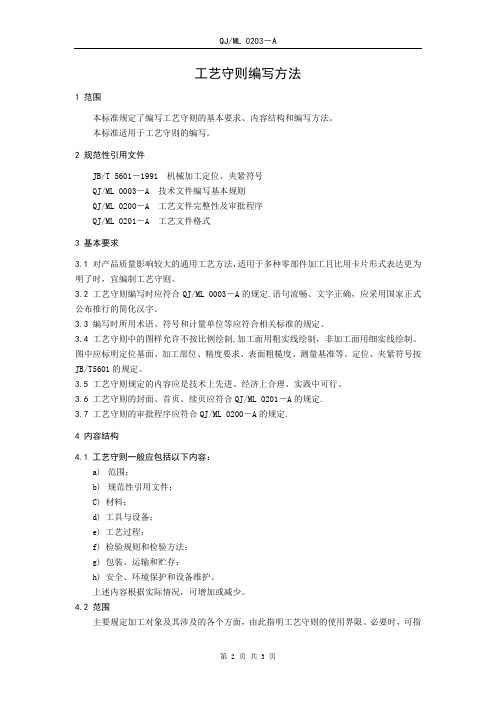

工艺守则编写方法1 范围本标准规定了编写工艺守则的基本要求、内容结构和编写方法。

本标准适用于工艺守则的编写。

2 规范性引用文件JB/T 5601－1991 机械加工定位、夹紧符号QJ/ML 0003－A 技术文件编写基本规则QJ/ML 0200－A 工艺文件完整性及审批程序QJ/ML 0201－A 工艺文件格式3 基本要求3.1对产品质量影响较大的通用工艺方法，适用于多种零部件加工且比用卡片形式表达更为明了时，宜编制工艺守则。

3.2工艺守则编写时应符合QJ/ML 0003－A的规定.语句流畅、文字正确，应采用国家正式公布推行的简化汉字。

3.3编写时所用术语、符号和计量单位等应符合相关标准的规定。

3.4工艺守则中的图样允许不按比例绘制,加工面用粗实线绘制，非加工面用细实线绘制。

图中应标明定位基面、加工部位、精度要求、表面粗糙度、测量基准等。

定位、夹紧符号按JB/T5601的规定。

3.5工艺守则规定的内容应是技术上先进、经济上合理、实践中可行。

3.6工艺守则的封面、首页、续页应符合QJ/ML 0201－A的规定.3.7工艺守则的审批程序应符合QJ/ML 0200－A的规定.4 内容结构4.1 工艺守则一般应包括以下内容：a)范围；b)规范性引用文件；C) 材料；d) 工具与设备；e) 工艺过程；f) 检验规则和检验方法；g) 包装、运输和贮存；h) 安全、环境保护和设备维护。

上述内容根据实际情况，可增加或减少。

4.2 范围主要规定加工对象及其涉及的各个方面，由此指明工艺守则的使用界限。

必要时，可指出不适用的界限。

一般用下列表述形式：“本守则规定了……。

”“本守则适用于……。

”4.3 规范性引用文件工艺守则中直接引用的所有文件。

4.4 材料材料一般列表说明。

工艺守则在实施过程中所需要的主要材料和辅助材料的牌号、规格、技术要求均应列入，被施工或处理的零件不应列入。

4.5 工具与设备4.5.1应列出实施守则时使用的主要设备的名称、规格或主要参数。

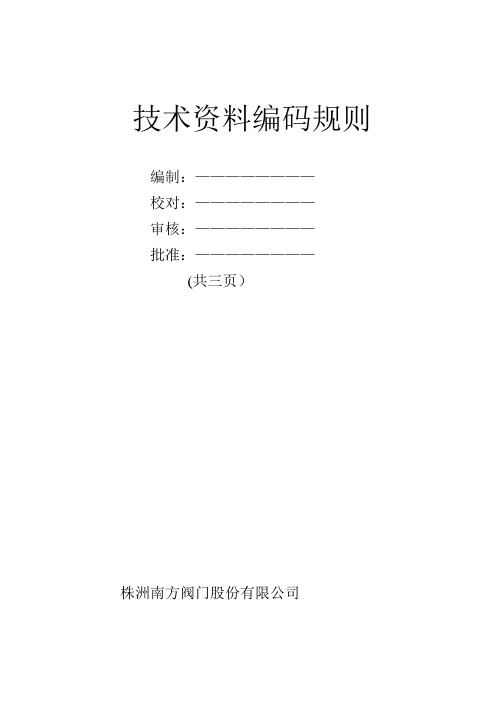

技术资料编码规则
编制：————————
校对：————————
审核：————————
批准：————————
(共三页）
株洲南方阀门股份有限公司
1.工序分类代号
XK———加工工序卡YK———加工过程卡
GK———关键工序卡HK———焊接工序卡
ZH———阻焊工序卡ZK———组装工序卡
QK———油漆工序卡LK———下料工序卡
JK———检验工序卡GZ———工艺指导书
JZ———检验指导书 SF———试验方法
SB———试验报告 RK———热处理工序卡
2.工艺文件编码由零件图号、工序分类代号、工序顺序号组成
注：其中工序序号以二位数表示，若是个位数时，个位数前面加“0”，以保证文件编号等长。

举例：工艺加工工序卡编码：
200JD745X—100——XK——05
工序顺序号
工序分类代号
零件图号
2.工装分类代号：
Y———划线样板XJ———铣工夹具
ZM———钻模MJ———磨工夹具
CJ———车工夹具TJ———镗工夹具
JY———检测工装 ZY———转运工装 QJ———其他
3.工装夹具编码举例：
ZM200JD745X—100——06
工序顺序号
零件图号
工装分类代号。

工艺文件号数1 HJ-001 钣金加工工艺规则 22 HJ-002 焊接工艺守则 23 HJ-003 骨架组装工艺守则 24 HJ-004 电器元辅件装配工艺守则35 HJ-005 母线制造和安装工艺守则76 HJ-006 母线涂覆层加工工艺守则27 HJ-007 二次下线配置工艺守则68 HJ-008 标号头和符号牌加工和固定工艺守则3求在剪板机上落料。

3.2校正3.2.1 钢板校正钢板在平板上用木锤进行排平，边缘离开平板之间的空隙最大不超过2mm 3.2.2角钢校正角钢用角钢校直机校直,两角钢相对要求中间空隙不超过2mm，并正反相对检查或用1m直尺测量，其不直度不超过1mm，可用角钢校直机校直3—4不直用手工校直。

4 检查验收1m及1m以下的用1m钢直尺测量，1m以上用2m或3m钢卷尺测量。

4.1 施工结束,按图纸要求进行自检,符合要求送车间检验员检验。

4.2 检验员按图纸和本守则3.2.1和3.2.2检查，是否符合要求，对不合格产品退还施工者，作返修处理，符合要求转入下道工序。

5 安全与注意事项剪板机运转时，禁止将手伸入工作危险区内。

资源来源编制2.2钛钙型药皮低碳钢焊条（结422），焊条直径和焊件厚度按下表选择）焊接材料厚度mm 焊条直径Фmm 参考电流 A≤3 2≤Ф≤2.5 40～90＞3 2.5＜Ф≤4.0 90～2103 设备及工具3.1电弧焊机。

3.2焊接用的工装、夹具、定位四件3.3面罩、焊钳、焊接用手套、清除焊渣用榔头、钢丝刷、扳手、旋凿、尖凿、扁凿。

3.4测量工具，根据部件要求，选用相应量具。

4 焊接准备4.1 孰悉欲焊部件的图纸要求和工艺文件。

4.2 根据所焊零件厚度来选用焊条规格及焊机的电流值。

5 焊接工艺过程5.1 经检验合格的零件按部件图给配套。

5.2 除去焊处表面油垢。

5.3 将工件夹持于规定的专用工装夹具或有关定位器件上。

5.4 用规定的焊条，启动电焊机，调节电流适宜值用来焊接。

Q/ZT 浙江众泰汽车制造有限公司企业标准ZDGJ-006-2009工艺文件编号办法2009-02-28发布2009-02-28实施浙江众泰汽车制造有限公司发布前言为完善和规范工艺文件编号工作，使工艺文件编号按规定的要求进行，方便工艺文件的编制、发放、使用、回收、销毁管理，特制定本管理标准。

本标准由浙江众泰汽车制造有限公司提出。

本标准由工艺技术部负责归口管理。

本标准起草单位：工艺技术部。

本标准主要起草人：张庆如、王刚。

本标准审核人：章磊。

本标准批准人：吴卫东。

本标准首次发布日期：2009年2月28日。

工艺文件编号办法1 范围本标准规定了工艺文件的编号办法。

本标准适用于浙江众泰汽车制造有限公司各类工艺文件的编号管理。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 4863 机械制造工艺基本术语JB/T 9169.1－1998 工艺管理导则总则Q/ZTB 017－2006 工艺文件编号规则3 总则3.1 常用工艺文件均应具有独立的编号，同一编号只能授予一份工艺文件；注：一份工艺文件是指能单独使用的最小单位工艺文件。
