某电力机车有限公司工艺文件编号方法某电力机车有限公司工艺文件编号方法:为了提高工艺文件的管理效率和准确性,某电力机车有限公司制定了一套工艺文件编号方法。
该方法采用了一种简洁明确的编码方式,方便对工艺文件进行分类和查找。
工艺文件编号由以下几部分组成:1. 产品分类编号:根据产品的不同分类,设定相应的编号。
例如,电力机车的分类编号为"ELC",变电设备的分类编号为"TRF",牵引电机的分类编号为"MTR"等。
2. 产品型号编号:每种产品都有相应的型号,根据产品型号进行编号。
例如,电力机车型号为"ELC-001",变电设备型号为"TRF-001"等。
3. 文件类型编号:根据文件的不同类型,设定相应的编号。
例如,工艺文件的类型编号为"PRC",检测报告的类型编号为"INS",质量控制文件的类型编号为"QC"等。
4. 文件序号:根据文件的不同顺序,设定相应的序号。
每个文件序号从"001"开始递增。
综合上述四个部分,某电力机车有限公司的工艺文件编号方法可以表达为"产品分类编号-产品型号编号-文件类型编号-文件序号"的形式。
举例说明,某型号电力机车的第一个工艺文件的编号可以表示为"ELC-001-PRC-001",某型号变电设备的第二个工艺文件的编号可以表示为"TRF-002-PRC-002"。
通过以上的编号方法,可以方便快捷地对工艺文件进行分类和查找。
工作人员可以根据产品分类编号和产品型号编号快速定位到相应的产品类型和型号,同时根据文件类型编号和文件序号快速找到具体的工艺文件。
该编号方法规范了工艺文件的管理流程,提高了工作效率和准确性。
另外,在实际应用过程中,可以根据需要进行调整和优化,以满足公司日益发展的需求。
ZZZZ有限公司企业标准工艺文件的编号方法Q/ZZZZ-2007代替Q/HZK227-20041范围本标准规定了工艺文件编号的一般要求、编号的组成、代号编制规则的登记方法。
本标准适用于常用的各类工艺文件的编号。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
JB/T9166-1998 工艺文件编号方法JB/T9165.2-1998工艺规程格式JB/T9165.3-1998管理用工艺文件格式3总则3.1 凡正式工艺文件都必须具有独立的编号。
同一编号只能授予一份工艺文件。
注:一份工艺文件是指能单独使用的最小单位工艺文件,如某个零件的铸造工艺卡片、机械加工工艺过程卡片、装配工艺卡片等均为能单独使用的最小单位工艺文件。
3.2 当同一份文件由数页组成时,每页都应填写同一编号。
3.3 引证和借用某一工艺文件时应注明其编号。
3. 4工艺文件的编号应按JB/T9165.2和JB/T9165.3中规定的位置填写。
4编号的组成3.1 工艺文件的编号由工艺文件特征号和登记顺序号两部分组成,两部分之间用一字线隔开,形式如下:××××—×××----------------- 登记顺序号------------------------------- 工艺文件特征号3.2 关键尺寸的零件或部件,其工艺文件的编号,是在其编号的后面,加尾注号“关”,形式如下:××X×—×X×关一^τz——表示关键尺寸的零、部件----------------- 登记顺序号工艺文件特征号Q/ZZZZ-2007 3.3 主要尺寸的零件或部件,其工艺文件的编号,是在其编号的后面,加尾注号“主”,形式如下:X×X×—×X×主^τ≡——表示主要尺寸的零、部件----------------- 登记顺序号工艺文件特征号3.4 工艺文件特征号包括工艺文件类型代号和工艺方法代号两部分,每一部分均由两位数字组成。

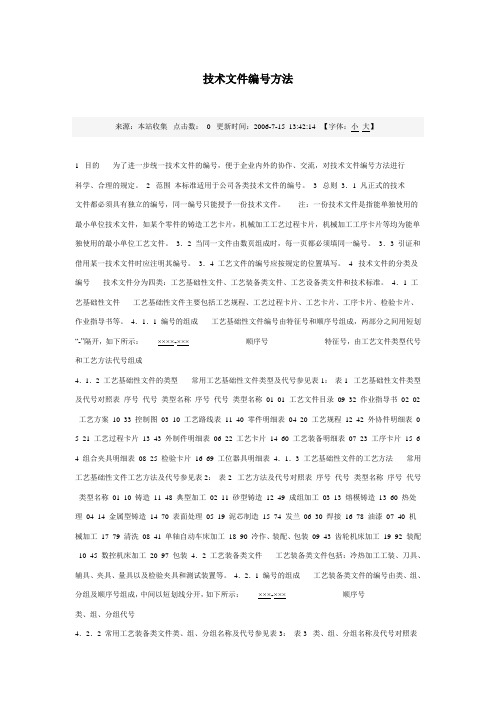

技术文件编号方法来源:本站收集 点击数: 0 更新时间:2006-7-15 13:42:14 【字体:小 大】1 目的 为了进一步统一技术文件的编号,便于企业内外的协作、交流,对技术文件编号方法进行科学、合理的规定。
2 范围 本标准适用于公司各类技术文件的编号。
3 总则 3.1 凡正式的技术文件都必须具有独立的编号,同一编号只能授予一份技术文件。
注:一份技术文件是指能单独使用的最小单位技术文件,如某个零件的铸造工艺卡片,机械加工工艺过程卡片,机械加工工序卡片等均为能单独使用的最小单位工艺文件。
3.2 当同一文件由数页组成时,每一页都必须填同一编号。
3.3 引证和借用某一技术文件时应注明其编号。
3.4 工艺文件的编号应按规定的位置填写。
4 技术文件的分类及编号 技术文件分为四类:工艺基础性文件、工艺装备类文件、工艺设备类文件和技术标准。
4.1 工艺基础性文件 工艺基础性文件主要包括工艺规程、工艺过程卡片、工艺卡片、工序卡片、检验卡片、作业指导书等。
4.1.1 编号的组成 工艺基础性文件编号由特征号和顺序号组成,两部分之间用短划“-”隔开,如下所示: ××××-××× 顺序号 特征号,由工艺文件类型代号和工艺方法代号组成4.1.2 工艺基础性文件的类型 常用工艺基础性文件类型及代号参见表1: 表1 工艺基础性文件类型及代号对照表 序号 代号 类型名称 序号 代号 类型名称 01 01 工艺文件目录 09 32 作业指导书 02 02 工艺方案 10 33 控制图 03 10 工艺路线表 11 40 零件明细表 04 20 工艺规程 12 42 外协件明细表 05 21 工艺过程卡片 13 43 外制件明细表 06 22 工艺卡片 14 60 工艺装备明细表 07 23 工序卡片 15 64 组合夹具明细表 08 25 检验卡片 16 69 工位器具明细表 4.1.3 工艺基础性文件的工艺方法 常用工艺基础性文件工艺方法及代号参见表2: 表2 工艺方法及代号对照表 序号 代号 类型名称 序号 代号 类型名称 01 10 铸造 11 48 典型加工 02 11 砂型铸造 12 49 成组加工 03 13 熔模铸造 13 60 热处理 04 14 金属型铸造 14 70 表面处理 05 19 泥芯制造 15 74 发兰 06 30 焊接 16 78 油漆 07 40 机械加工 17 79 清洗 08 41 单轴自动车床加工 18 90 冷作、装配、包装 09 43 齿轮机床加工 19 92 装配 10 45 数控机床加工 20 97 包装 4.2 工艺装备类文件 工艺装备类文件包括:冷热加工工装、刀具、辅具、夹具、量具以及检验夹具和测试装置等。
Q/WCYG 潍柴动力扬州柴油机有限责任公司企业标准Q/WCYG 005-2011技术文件编号规则工艺文件编号规则潍柴动力扬州柴油机有限责任公司发布企业标准登记表前言本标准制定时参照了GB/T 1.1-2009《标准化工作导则第1部分:标准的结构和编写》和JB/T 9166-1998《工艺文件编号方法》,并结合了本公司的实际情况。
本标准由技术管理部提出并归口。
本标准起草单位:工艺技术部。
本标准主要起草人:孙荣明。
本标准于2011年02月首次发布。
技术文件编号规则工艺文件编号规则1 范围本标准规定了工艺文件的编号规则和要求。
本标准适用于本公司各类工艺文件的编号。
2 一般要求2.1 凡定型产品的工艺文件都必须具有独立的编号。
同一编号只能授予一份工艺文件。
注:一份工艺文件是指能单独使用的最小单位工艺文件,如某个零件的铸造作业指导书、机械加工作业指导书、机械加工控制计划等均为能单独使用的最小单位工艺文件。
2.2 当同一文件由数页组成时,每页都应填写同一编号。
2.3引证和借用某一工艺文件时应注明其文件编号。
2.4 当某一工艺文件作废时,其文件编号即行作废。
3 编号规则3.1工艺文件的编号方法由工艺文件特征号和登记顺序号两部分组成,两部分之间以短横线隔开(见图1)。
分类号(可选)登记顺序号工艺文件特征号图13.1.1 工艺文件特征号包括工艺文件类型代号和工艺方法代号两部分,由四位数字组成(见图2),前两位为工艺文件类型代号,按表1规定,后两位为工艺方法代号,按表2规定。
工艺方法代号工艺文件类型代号图23.1.2 登记顺序号由三位数字组成,在每一工艺文件特征号内由001开始连续递增。
3.1.3 试制工艺文件在工艺文件编号前加“S”,形成正式工艺后,取消“S”。
3.1.4 对产品工艺流程长,工艺种类多的工艺文件,为便于文件分类管理、编制,允许在登记顺序号后加分类号(见图1),两部分之间以短横线隔开,分类号由三位数字组成。
产品图样、技术文件及工艺文件编号规定1 范围本部分规定了我公司开关电器设备产品的产品图样中的零部件标准名称、定义及其编号方法,同时规定了开关电器设备产品及其零部件在企业PDM管理系统中的编码原则。
本部分适用于开关电器设备产品的所有图样及相关技术文件的名称、编号的制定,以及适用于产品和零部件物料在PDM系统中的编码。
2 规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,凡是不注日期的引用文件,其最新版本适用于本部分。
3 开关电器设备图样和技术文件编号规则3.1图样编号有12位,形式如下:(其中“XDB”为企业代号)□XDB.□□□.□□□顺序号特征号类别号3.1.1类别号:表示图样类别,由一位数组成,具体如下:0类:主要用于技术文件。
2类:主要用于断路器、隔离开关、接地开关、负荷开关、特殊手车的总装图样。
3类:主要用于开关柜的总装图样,2类规定的总装图样代号可以出现在本类的总装图样中。
5类:主要用于2、3类规定的总装的部件图样。
8类:主要用于2、3、5类规定的零件图样。
3.1.2特征号:表示零部件用于具体位置的特征代号,由三位数组成。
具体对应关系见表1。
3.1.3顺序号:用以确定在该特征代号范围内的具体编号顺序,从三位数000开始,到三位数999结束。
3.2设计文件编号规则设计文件的编号采用在相应的产品总装图编号后加尾注号组成。
a.文件目录在产品总装图编码后加“WM”组成。
b.明细表在产品总装图编码后加“MX”组成。
3.3工艺文件编号规则工艺文件的编号采用在相应的产品图样编号后加尾注号组成。
a.工艺过程卡在产品图样编码后加“GK”组成。
b.关键工序装配工艺卡在产品总装图样编码后加“GJK”组成。
c.检验卡在产品图样编码后加“JK”组成。
表1 电器设备图样名称定义及其特征分类号表1(续一) 电器设备图样名称定义及其特征分类号表1(续二) 电器设备图样名称定义及其特征分类号表1(续三) 电器设备图样名称定义及其特征分类号表1(续四) 电器设备图样名称定义及其特征分类号表1(续五) 电器设备图样名称定义及其特征分类号表1(续六) 电器设备图样名称定义及其特征分类号表1(续七) 电器设备图样名称定义及其特征分类号表1(续八) 电器设备图样名称定义及其特征分类号表1(续九) 电器设备图样名称定义及其特征分类号表1(续十) 电器设备图样名称定义及其特征分类号4.开关电器设备非标产品设计图样和技术文件编号规则4.1图样编号规则图样编号由13位十进制数字和英文字母分3段构成,形式如下:(其中“XDB”为企业代号)□XDB.□□□.□□□ G非标标记顺序号特征号类别号4.1.1类别号:表示图样类别,由一位数组成,具体如下:0类:主要用于技术文件。
工艺文件及工装图纸编号方法1 范围本标准适用于各类工艺文件及工装图纸的编号。
2总则2.1 凡正式工艺文件及工装图纸都必须具有独立的编号,同一编号只能授予一份文件或工装图纸。
2.2 当同一份工艺文件由数页组成时,每页都应填写同一编号。
2.3 引证和借用某一工艺文件或工装图纸时应注明其编号。
2.4 技术保密性文件应另有保密编号。
3工艺文件编号的组成3.1 编号由产品代号加工艺类别代号加顺序号组成,各部分之间用短划“—”隔开。
×××———×××——××产品代号工艺类别号生产线代号顺序号例:**1—XZ1—01为光面铜管第一条生产线铜管轧制工艺的编号3.2 顺序号在每一文件类型代号内由01开始连续递增。
3.3 技术保密性文件其保密编号构成为:**—JM—××,其中**为本公司代号,JM为技术保密性文件代号,××为顺序号,从01开始连续递增。
4工装图纸编号的组成4.1 编号由产品代号加工工艺类别代号再加设计顺序号组成,各部分之间用短划“—”隔开。
格式如下:×———××××———××·×产品工艺类生产线工装类设计零件代号别代号代号别代号顺序号顺序号例:**1-PZ1M-01为铜管熔铸用石墨模具总装图编号**1-PZ1M-01·1为石墨模具中的石墨管零件图编号4.2 设计顺序号在每一工艺类别号的每一工艺类别代号内由01开始连续递增,同一套工装中的零件图编号在设计顺序号内从01开始,按顺序连续递增。
5代号编制规则和登记方法5.1 产品代号按QJ/**1103 有关规定执行,各类产品通用的工艺文件及工装图纸的代号用**,各生产线通用的不加生产线代号。
5.2 工艺类别代号按表1规定。
表15.3 工装类别代号按表2规定。
j cQ/LFQC目次前言.......................................................................Ⅱ1 范围 (1)2 规范性引用文件 (1)3 编号方法............................................................14 工艺文件编号举例..........................................................1表......2 表......3 表......4......5前言本标准主要参照JB/T 9166-1998《工艺文件编号方法》,同时根据本企业汽车产品的实际情况编写而成。
本标准规定了本企业常用的工艺文件的编号方法,适用于根据Q/LFQC J03.1—2004《工艺文件的完整性及其格式》编写的工艺文件的编号。
工艺文件编号方法1 范围本标准规定了本企业常用的工艺文件的编号方法。
本标准适用于根据Q/LFQC J03.1—2004《工艺文件的完整性及其格式》编写的工艺文件的编号。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不33.13.1.13.1.23.1.33.1.4 Q/LFQC J03.1—3.23.2.13.2.2代号见表2,工艺方法代号见表3。
工艺文件类别代号3.2.3 工艺文件特征号按表1的规定填写。
3.2.4 登记顺序号在每一文件特征号内一般由1开始连续递增,位数多少根据需要决定。
登记顺序号由技术部门统一给定。
4 工艺文件编号举例LF7160轿车的《焊接工艺卡片》为:LF7160—2230—1表1 工艺文件特征号表2 工艺文件类型代号表3 工艺方法代号附录 A(提示的附录)工艺文件编号登记A1 工艺文件编号登记表格式。
jc
Q/LFQC
工艺文件编号方法
重庆力帆汽车制造厂发布
目次
前言.......................................................................Ⅱ
1 范围 (1)
2 规范性引用文件 (1)
3 编号方法............................................................1
4 工艺文件编号举例..........................................................1 表1 工艺文件特征号....................................................2 表2 工艺文件类型代号....................................................3 表3 工艺方法代号....................................................4 附录A 工艺文件编号登记....................................................5
I
前言
本标准主要参照JB/T 9166-1998《工艺文件编号方法》,同时根据本企业汽车产品的实际情况编写而成。
本标准规定了本企业常用的工艺文件的编号方法,适用于根据Q/LFQC J03.1—2004《工艺文件的完整性及其格式》编写的工艺文件的编号。
本标准由重庆力帆汽车制造厂提出。
本标准由重庆力帆汽车项目组技术组起草。
本标准起草人:谭家永
本标准分类号: T2
本标准备案号:
II
1 工艺文件编号方法
1 范围
本标准规定了本企业常用的工艺文件的编号方法。
本标准适用于根据Q/LFQC J03.1—2004《工艺文件的完整性及其格式》编写的工艺文件的编号。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
JB/T 9166-1998 工艺文件编号方法
Q/LFQC J03.1—2004《工艺文件的完整性及其格式》 3 编号方法 3.1 编号原则
3.1.1 凡正式的工艺文件都必须具有独立的编号。
同一编号只能授予一份工艺文件。
3.1.2 当同一文件由数页组成时,每页都应填写同一编号。
3.1.3 引证和借用某一工艺文件时应注明其编号。
3.1.4 每份工艺文件的封面必须填写完整的工艺文件编号,其余各页可只填写工艺文件特征号,填写在Q/LFQC J03.1—2004《工艺文件的完整性及其格式》中规定的位置上。
3.2 编号的组成
3.2.1 工艺文件编号由汽车产品型号加工艺文件特征号加登记顺序号组成,各部分之间用短划“—”隔开。
□□□□□□ — ×××× — ×
登记顺序号
工艺文件特征号 汽车产品型号 3.2.2 工艺文件特征号的组成
工艺文件特征号由工艺文件类型代号和工艺方法代号两部分组成,每一部分由两位数字表示。
工艺文件类型代号见表2, 工艺方法代号见表3。
工艺文件类别代号
3.2.3 工艺文件特征号按表1的规定填写。
3.2.4 登记顺序号在每一文件特征号内一般由1开始连续递增,位数多少根据需要决定。
登记顺序号由技术部门统一给定。
4 工艺文件编号举例 LF7160轿车的《焊接工艺卡片》为:LF7160—2230—1
表1 工艺文件特征号
2
表2 工艺文件类型代号
3
表3 工艺方法代号
4
附录 A
(提示的附录)
工艺文件编号登记
A2 登记表各栏内容的填写
(1)编号的工艺文件名称;
(2)文件的特征号;
(3)具有该特征号文件的登记顺序;
(4)申请编号者的部门名称;
(5)申请编号者的姓名;
(6)登记日期;
(7)使用该编号文件的产品代号(型号)。
