汽车厂工艺文件编号办法

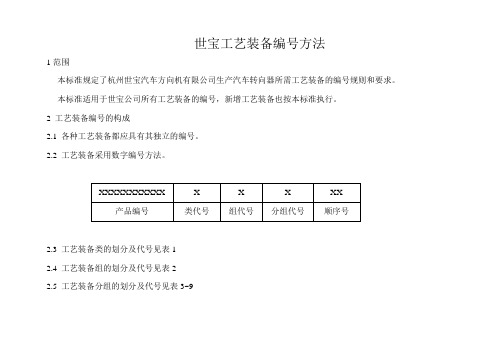

世宝工艺装备编号方法
1范围
本标准规定了杭州世宝汽车方向机有限公司生产汽车转向器所需工艺装备的编号规则和要求。

本标准适用于世宝公司所有工艺装备的编号，新增工艺装备也按本标准执行。

2 工艺装备编号的构成
2.1 各种工艺装备都应具有其独立的编号。

2.2 工艺装备采用数字编号方法。

2.3 工艺装备类的划分及代号见表1
2.4 工艺装备组的划分及代号见表2
2.5 工艺装备分组的划分及代号见表3~9
表1 工艺装备类的划分及代号
表2 工艺装备的类、组及代号
表3 热加工用工装的类、组、分组及代号
表4 冷压力加工用工装的类、组、分组及代号
表5 刀具（用于机械加工）的类、组、分组及代号
表6 辅助工具（用于机械加工）的类、组、分组及代号
表7 夹具（用于机械加工）的类、组、分组及代号
表8 计量器具的类、组、分组及代号
表9 其它工装的类、组、分组及代号。

受控状态：文件编号： Q/LFQ G03.15-2007质量管理体系作业文件设计与工艺文件管理办法版次：A编制：审核：批准：分发号：2007-04-30发布 2007-05-01实施重庆力帆乘用车有限公司发布批准：第1页共4页1 目的为了对设计、工艺文件的正确、完整、统一，确保对生产和质量能有效持续地控制，同时对设计、工艺文件进行规范管理，特制定本办法。

2 范围本办法规定了设计、工艺文件的绘制、编写、审核、会签、标审、批准、发放、使用、保管、更改、作废全过程的管理办法。

本办法适用于本公司的所有产品设计、工艺文件的管理。

设备技改、工装、模具、夹具等技术文件和外来技术资料的管理参照本办法执行。

3 职责3.1 汽车研究院负责产品设计文件的归口管理。

3.2 工艺部负责工艺文件的归口管理，各车间工艺组负责现场工艺文件编制和执行。

3.3 技术档案室负责设计、工艺文件归档管理。

3.4 各使用部门负责设计、工艺文件的日常维护管理。

4 工作内容总则：设计、工艺文件等技术资料是产品生产和质量控制的依据。

各部门或单位必须严格执行并妥善管理。

设计、工艺文件的更改、更换处理等由归口部门管理，任何部门或单位不得随意处理。

4.1 设计文件的绘制、编写、审核、会签、批准4.1.1 设计文件的绘制和编写汽车研究院按照Q/LFQ G03.13-2007《汽车产品设计和开发管理制度》和Q/LFQ.G02.09 -2007《产品变更控制程序》负责对产品图样绘制及产品标准、产品设计文件、验收准则、产品变更等资料的编写，产品设计文件的编写按照《产品图样及设计文件完整性》企业标准的要求确保设计文件的完整性和统一性、正确性并能指导实际生产。

4.1.2 设计文件的审核a) 正式且批量投产的设计文件必须经过技术负责人或项目负责人审核并签字；b) 正式且批量投产的设计文件应经过标准化管理员的标准化符合性审核并签字；c) 涉及生产过程控制的产品技术条件、产品图样等技术文件必要时应经过工艺部门或质量部门人员会审并签字。

1 目的为有效地控制质量体系文件，正确地指导有关的工作，特规定，凡本公司质量体系文件，都必须具有一个独立的编号。

2 主题内容与适用范围本标准规定了质量体系文件（质量保证手册、程序文件、工作文件、质量记录）的编号方法，适用于本公司质量体系文件的编号。

3 引用文件GB1.1-93 标准化工作导则，标准编写的基本规定QS9000：1998 质量体系要求VDA6.1：1998 质量体系要求4 质量体系文件的分类质量体系文件分成四大类：第一层：质量保证手册第二层：程序文件第三层：工作文件第四层：质量记录5 编号的组成编号由字母和阿拉伯数字组成5.1 第一层质量保证手册的编号标准代号标准代号多纳勒振华代号5.1.1 版本编号：指更换版本的顺序号，原始版本用“A”表示，第一次换版用“B”表示，依次类推。

5.1.2 版本编号在《质量保证手册》的封面上标识。

5.1.3 修改状态，指某一页的更改顺序，原始页为“0”，第一次更改用“1”表示，第二次用“2”表示，依次类推。

5.2 第二层程序文件的编号Q C / DZ XX . XX顺序号要素号(见附表1)多纳勒振华代号程序文件代号企业标准代号顺序号：按阿拉伯数字排列，从01开始，02、03依次类推示例：产品标识和可追溯性控制程序 QC/DZ 08.015.2.1 版本：即版本编号：指更换版本的顺序号，原始版本用A表示，第一次换版用B表示，依次类推。

5.2.2状态：即修改状态，同5.1.3。

5.3 第三类工作文件的编号5.3.1 自编标准的编号自编标准分三大类：a. 产品标准用 Q/ZH—A 表示b. 管理类标准QC/DZ XX.XX - XX三层文顺序号所属程序文要素号及顺序号所属程序文代号c. 技术类标准（产品标准除外）用字母 J 表示G X X XX顺序号职能部门代号标准类别号工作文件代号职能部门代号如下：产品部：K销售部：X质管部：Z采购部：P 生产部：S办公室：O仓库：W*注：仓库分属采购部和生产部，非职能部门。

工艺文件及工装图纸编号方法1 范围本标准适用于各类工艺文件及工装图纸的编号。

2总则2.1 凡正式工艺文件及工装图纸都必须具有独立的编号，同一编号只能授予一份文件或工装图纸。

2.2 当同一份工艺文件由数页组成时，每页都应填写同一编号。

2.3 引证和借用某一工艺文件或工装图纸时应注明其编号。

2.4 技术保密性文件应另有保密编号。

3工艺文件编号的组成3.1 编号由产品代号加工艺类别代号加顺序号组成，各部分之间用短划“—”隔开。

×××———×××——××产品代号工艺类别号生产线代号顺序号例：**1—XZ1—01为光面铜管第一条生产线铜管轧制工艺的编号3.2 顺序号在每一文件类型代号内由01开始连续递增。

3.3 技术保密性文件其保密编号构成为：**—JM—××，其中**为本公司代号，JM为技术保密性文件代号，××为顺序号，从01开始连续递增。

4工装图纸编号的组成4.1 编号由产品代号加工工艺类别代号再加设计顺序号组成，各部分之间用短划“—”隔开。

格式如下：×———××××———××·×产品工艺类生产线工装类设计零件代号别代号代号别代号顺序号顺序号例：**1-PZ1M-01为铜管熔铸用石墨模具总装图编号**1-PZ1M-01·1为石墨模具中的石墨管零件图编号4.2 设计顺序号在每一工艺类别号的每一工艺类别代号内由01开始连续递增，同一套工装中的零件图编号在设计顺序号内从01开始，按顺序连续递增。

5代号编制规则和登记方法5.1 产品代号按QJ/**1103 有关规定执行，各类产品通用的工艺文件及工装图纸的代号用**，各生产线通用的不加生产线代号。

5.2 工艺类别代号按表1规定。

表15.3 工装类别代号按表2规定。

j cQ/LFQC目次前言．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．Ⅱ1 范围 (1)2 规范性引用文件 (1)3 编号方法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14 工艺文件编号举例．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1表．．．．．．2 表．．．．．．3 表．．．．．．4．．．．．．5前言本标准主要参照JB/T 9166-1998《工艺文件编号方法》，同时根据本企业汽车产品的实际情况编写而成。

本标准规定了本企业常用的工艺文件的编号方法,适用于根据Q/LFQC J03.1—2004《工艺文件的完整性及其格式》编写的工艺文件的编号。

工艺文件编号方法1 范围本标准规定了本企业常用的工艺文件的编号方法。

本标准适用于根据Q/LFQC J03.1—2004《工艺文件的完整性及其格式》编写的工艺文件的编号。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不33.13.1.13.1.23.1.33.1.4 Q/LFQC J03.1—3.23.2.13.2.2代号见表2，工艺方法代号见表3。

工艺文件类别代号3.2.3 工艺文件特征号按表1的规定填写。

3.2.4 登记顺序号在每一文件特征号内一般由1开始连续递增，位数多少根据需要决定。

登记顺序号由技术部门统一给定。

4 工艺文件编号举例LF7160轿车的《焊接工艺卡片》为：LF7160—2230—1表1 工艺文件特征号表2 工艺文件类型代号表3 工艺方法代号附录 A（提示的附录）工艺文件编号登记A1 工艺文件编号登记表格式。

Q/ZT 浙江众泰汽车制造有限公司企业标准ZDGJ-007-2009 工艺技术部管理文件编号办法2009-06-11发布2009-06-11实施浙江众泰汽车制造有限公司发布前言为完善和规范工艺技术部管理文件编号工作，使管理文件编号按规定的要求进行，方便管理文件的编制、发放、使用、回收、销毁管理，特制定本管理标准。

本标准由浙江众泰汽车制造有限公司提出。

本标准在第一版本（2009年3月5日发布）的基础上，根据2009年4月发布的湖南江南汽车制造有限公司浙江永康众泰分公司《程序文件》修改。

本标准由工艺技术部负责归口管理。

本标准起草单位：工艺技术部。

本标准主要起草人：张庆如、王刚。

本标准审核人：章磊。

本标准批准人：吴卫东。

本标准二次发布日期：2009年6月11日。

工艺技术部管理文件编号办法1 范围本标准规定了工艺技术部管理文件的编号办法。

本标准适用于浙江众泰汽车制造有限公司工艺技术部各类管理文件的编号管理。

2规范性引用文件Q/ZTB GL-001 管理文件的编号规则湖南江南汽车制造有限公司浙江永康众泰分公司《程序文件》3 总则3.1 工艺技术部管理文件均应具有独立的编号，同一编号只能授予一份管理文件。

注：一份管理文件是指能单独使用的最小单位管理文件。

如《工作联络单》、《文件发放纪录》等均为能单独使用的最小单位管理文件。

3.2 当同一份管理文件由数页组成时，每页均应填写同一编号。

4 普通管理文件编号的组成普通管理文件的编号由普通管理文件类别代号、部门代号、顺序号和年份代号组成，普通管理文件类别代号和部门代号连写，其它部分之间用“—”字线隔开。

4.1 普通管理文件的编号格式：□□□□—×××—××××年份代号顺序号部门代号普通管理文件类别代号4.1.1 普通管理文件类别代号普通管理文件类别代号由两位汉语拼音字母组成，详细规定见表1。

表1 普通管理文件类别代号4.1.2部门代号工艺技术部代号为GJ。

汽车制造有限公司支持性文件1. 目的1.1 规范工艺文件的管理流程，确保文件的完整性、准确性和系统性以及正确有效地使用文件；使工艺文件编制及审批按规定的要求和程序进行。

2. 范围2.1 适用于公司技术资料、工艺文件、国际标准、行业法规等文件的管理，以及工艺文件的编审批。

3. 定义3.1 工艺文件：是指整车制造工艺过程中形成的指导员工正确生产装配，与各部门沟通整车生产制造信息的文件。

3.2 工艺文件分类3.2.1 内部工艺文件：指在生产活动中形成的具有保存价值的各种文字、图表、报表、技术资料、电脑光盘、图纸等不同形式的历史记录。

3.2.2 外来接收文件：指行业法规，国际标准等。

3.2.3 各车型生产所需的工艺指导文件如：工艺卡、工艺状态明细表、关键工序作业指导书、辅助（生产）材料消耗定额、工位送料明细表、工艺装备明细表等；3.2.4 与其他部门信息沟通的工艺管理文件如：工作联络单、工艺处理通知单、工艺更改通知单；4.职责4.1 工艺技术部4.1.1 工艺工程师4.1.1.1 负责对工艺文件及工艺管理文件的编制，负责工艺文件更改的申请，负责相关部门工艺文件更改申请的判定。

4.1.1.2 负责更改工艺文件、《工艺文件更改通知单》《工作联络单》的编制及纸质档的发放。

4.1.2 各分管室主任负责对工艺文件的校对。

4.1.3 工艺科科长负责对工艺文件的审核。

4.1.4 标准化专员负责对工艺文件的标准化及更改工艺文件的工艺纪律检查。

4.1.5 文员4.1.5.1 负责管理文件的收集、登记记录、整理归档的借阅及确保文件的安全等日常管理工作。

4.1.5.2 负责通过办公系统下发《工艺文件更改通知单》《工作联络单》。

4.1.6 资料管理员4.1.6.1 负责技术文件、图纸、国际标准、行业法规（产品部、研究院）文件的收集、登记记录、整理归档、档案资料的标识、借阅及确保档案的安全等日常管理工作。

4.1.6.2 负责将收回的老版工艺文件销毁并做好销毁记录。

（汽车行业）汽车厂工艺文件编号办法Q/ZT浙江众泰汽车制造有限X公司企业标准ZDGJ-006-2009工艺文件编号办法2009-02-28发布2009-02-28实施浙江众泰汽车制造有限X公司发布前言为完善和规范工艺文件编号工作，使工艺文件编号按规定的要求进行，方便工艺文件的编制、发放、使用、回收、销毁管理，特制定本管理标准。

本标准由浙江众泰汽车制造有限X公司提出。

本标准由工艺技术部负责归口管理。

本标准起草单位：工艺技术部。

本标准主要起草人：张庆如、王刚。

本标准审核人：章磊。

本标准批准人：吴卫东。

本标准首次发布日期：2009年2月28日。

工艺文件编号办法1范围本标准规定了工艺文件的编号办法。

本标准适用于浙江众泰汽车制造有限X公司各类工艺文件的编号管理。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T4863机械制造工艺基本术语JB/T9169.1－1998工艺管理导则总则Q/ZTB017－2006工艺文件编号规则3总则3.1常用工艺文件均应具有独立的编号，同壹编号只能授予壹份工艺文件；注：壹份工艺文件是指能单独使用的最小单位工艺文件。

如焊装工艺卡、总装工艺卡等均为能单独使用的最小单位工艺文件。

3.2当同壹份文件由数页组成时，每页均应填写同壹编号；3.3引证和借用某壹工艺文件时，应注明其完整的名称和编号。

4工艺文件编号的组成工艺文件的编号由产品代号、专业代号、工艺文件类别代号和顺序号组成，各部分之间用“—”字线隔开。

4.1工艺文件的编号格式：□□××□—□□××—×××顺序号工艺文件类别代号专业代号产品代号4.2产品代号产品代号由企业名称代号、设计顺序号和型式代号组成，其完整的代号见表1。
