CR系列斜齿轮减速机(博能)

斜齿圆柱齿轮减速器说明书本说明书旨在介绍斜齿圆柱齿轮减速器的基本概念和工作原理。

斜齿圆柱齿轮减速器是一种常见的机械传动装置，用于将高速旋转的输入轴上的动力通过齿轮传递到输出轴上，以实现减速效果。

它由斜齿圆柱齿轮、输入轴、输出轴和外壳等组成。

该减速器的工作原理基于齿轮的啮合传动。

当输入轴旋转时，斜齿圆柱齿轮与之啮合，并将动力传递到输出轴上。

由于斜齿的设计，齿轮的啮合过程中会产生相对旋转的力和力矩，从而实现减速效果。

斜齿圆柱齿轮减速器广泛应用于各种机械设备中，例如汽车、工程机械和工厂生产线等。

它具有结构简单、传动效率高、承载能力强等优点，能够满足不同工作环境下的减速需求。

在使用斜齿圆柱齿轮减速器时，需要注意保持齿轮的良好润滑和定期检查齿轮的磨损情况，以确保其正常工作和延长使用寿命。

通过本说明书，您将更深入了解斜齿圆柱齿轮减速器的基本概念和工作原理，帮助您正确使用和维护该传动装置。

斜齿圆柱齿轮减速器的结构组成包括齿轮、轴、外壳等组件。

这些组件的功能和作用如下：齿轮：齿轮是减速器的核心部件，通过在不同大小的齿轮间传递力和转动，实现减速或增速的功能。

轴：轴是连接齿轮的支撑部件，承受齿轮间传递的力和转矩。

外壳：外壳是减速器的壳体，起到保护和支撑齿轮和轴的作用，同时也起到隔离减速器内部与外部环境的作用。

以上是斜齿圆柱齿轮减速器的结构组成以及各个组件的功能和作用。

本部分提供斜齿圆柱齿轮减速器的安装指导和维护要点，包括安装位置、润滑和保养等方面的注意事项。

安装注意事项在选定安装位置时，需确保减速器能够承受正常工作负荷，并具备充足的安装空间。

安装时，需将减速器固定在坚固且平稳的基础上，确保其稳定性和安全性。

在安装过程中，需注意轴线位置的对齐，确保齿轮传动的顺畅运行。

在固定减速器的螺钉时，需按照规定的扭矩力进行紧固，避免加大或减小力度。

润滑和保养要点减速器在使用前需进行润滑，使用时需按照规定的润滑周期和方式进行定期润滑。

N9550*P*iT*N 9550*i*m 减 速 机 培 训 资 料一、常用公式： 1、线速度V （m/s ）：V=Л*D*N/60（m/s ）； 2、转矩（扭矩）T （N.m ）：T=F*R(N:m)或T=F*D/2(N.m) 3、转矩T(N.m)(与功率转速关系）：T= *η（N.m)或P= (N.m)4、交流电机的同步转速No.(r/min 或r.p.m ）：No=式中代号：Л—3.14，D —直径（mm)，R —半径（mm),V —线速度（m/s)，F —力（N)，P —功率（KW)，f —电源频率（Hz)，P —电动机极数。

二、国茂公司生产六大系列减速机： 1、摆线针轮减速机；2、G 系列硬齿面减速机（GR 、GS 、GK 、GF ）及PV 系列通用齿轮箱；3、硬齿机圆柱减速机ZD(L 、S 、F)Y ；4、圆锥圆柱齿轮减速机MBY(K)、MCYK5、ZQ 、ZD(L 、S)软齿面和ZQA 、QJ 、ZD(L 、S)Z 、DB(C)Z 中硬齿面减速机；6、电动滚筒。

三、摆线针轮减速机(执行标准：JB/T2982-94A/B JB2982-81) 1、结构原理（样本Pg1)； 2、特点（样本Pg1）；3、适用范围：a 、高速轴转速不大于1500rpm ；b 、工作环境-100∽400；c 、温升小于600，最高温度不大于800； 4、使用与润滑(样本Pg20、21）； 5、主要零件、材质、强度：a 、摆线轮 GCr15,热处理淬火硬度HRC 58∽62；b 、输出轴、输入轴45#，热处理调质HB 230∽260；c 、机座 HT200； 6、摆线轮加工工艺流程：锻造(GCr15) 球化退火 粗车 回火 精车 钻镗等分孔 滚齿 淬火（HRC58∽62) 磨端面 磨大内孔 磨等分孔 粗磨齿 精磨齿； 四、应具备的常识：1、单级速比：11、17、23、29、35、43、59、71、87；2、型号方法：单级、多级、带电机、输入轴型；3、主要零件材质（机座、摆线轮、轴）和强度；4、润滑方式、润滑油牌号、更换时间；5、安装注意事项；6、能迅速查到样本上的主要安装尺寸及外形尺寸（包括易损件的规格）；7、正确选型。

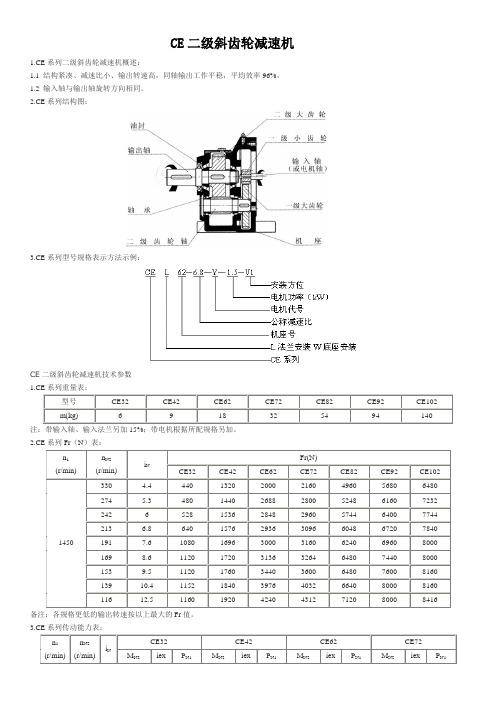

CE 二级斜齿轮减速机
1.CE 系列二级斜齿轮减速机概述：
1.1 结构紧凑、减速比小、输出转速高，同轴输出工作平稳，平均效率96%。

1.2 输入轴与输出轴旋转方向相同。

2.CE 系列结构图：
3.CE 系列型号规格表示方法示例：
CE 二级斜齿轮减速机技术参数 1.CE 系列重量表：
注：带输入轴、输入法兰另加15%；带电机根据所配规格另加。

2.CE 系列Fr （N ）表：
备注：各规格更低的输出转速按以上最大的Fr 值。

3.CE 系列传动能力表：
CE型二级斜齿轮减速机安装尺寸图表
CE型二级斜齿轮减速机连接法兰尺寸
连接法兰尺寸
输入轴尺寸。

各种减速机型号行星摆线针轮减速机摆线针轮行星传动基本术语GB 10107.1-88摆线针轮行星传动图示方法GB 10107.2-88摆线针轮行星传动几何要素代号GB 10107.3-88摆线针轮减速机温升测定方法JB/T 5288.1-1991摆线针轮减速机清洁度测定方法JB/T 5288.2-1991摆线针轮减速机承载能力及传动效率测定方法JB/T 5288.3-1991 摆线针轮减速器技术条件SJ 2459-84摆线针轮减速机噪声测定方法JB/T 7253-94摆线针轮减速机产品质量分等JB/T 53324-1997X系列行星摆线针轮减速机8000系列行星摆线针轮减速机TB9000系列摆线针轮减速机B系列上海变速机械厂标准行星摆线针轮减速机B系列化工部标准行星摆线针轮减速机B系列一机部标准行星摆线针轮减速机B系列摆线针轮减速机（泰星标准）F8000系列行星摆线针轮减速机Z系列摆线针轮减速机JB/T 2982-1994SB系列双摆线针轮减速机（JB/T5561-1991）WB 系列微型摆线针轮减速机（永嘉标准）WB 系列微型摆线针轮减速机（双联标准）JXJ系列行星摆线针轮减速机Q系列轻型行星摆线针轮减速机ZB型变幅摆线齿轮减速机BJ 系列摆线针轮减速机BJS系列摆线针轮减速机800 系列摆线针轮减速机600系列摆线针轮减速机SW 系列摆线针轮减速机蜗轮蜗杆减速机圆柱蜗杆传动基本参数GB/T 10085-1988圆柱蜗杆、蜗轮术语及代号GB/T 10086-1988圆柱蜗杆基本齿廓GB/T 10087-1988圆柱蜗杆模数和直径GB/T 10088-1988圆柱蜗杆、蜗轮精度GB/T 10089-1988小模数圆柱蜗杆基本齿廓GB/T 10226-1988小模数圆柱蜗杆、蜗轮精度GB/T 10227-1988圆柱蜗杆、蜗轮图样上应注明的尺寸数据GB/T 12760-1991直廓环面蜗杆、蜗轮精度GB/T 16848-1997WH系列圆弧齿圆柱蜗杆减速机CW系列圆弧圆柱蜗杆减速机GB9147—88CW系列圆弧圆柱蜗杆减速器JB/T 7935-1999KW型锥面包络圆柱蜗杆减速器JB/T 5559-1991ZC1型双级蜗杆及齿轮-蜗杆减速器JB/T 7008-1993PW系列平面二次包络环面蜗杆减速GB/T 16444-1996LCW型立式圆弧圆柱蜗杆减速器JB/T 7848-1995LKW型立式锥面包络圆柱蜗杆减速器JB/T 7847-1995HW系列直廓环面蜗杆减速器JB/T 7936-1999SCW系列轴装式圆弧圆柱蜗杆减速器JB/T 6387-1992TP系列平面包络环面蜗杆减速器JB/T 9051-1999轮胎定型硫化机用平面二次包络环面蜗杆减速机HG/T 2738-95 WD、WS系列圆柱蜗杆减速机WP、WD系列蜗轮蜗杆减速机M系列多面安装圆弧圆柱蜗杆减速机WC系列圆柱蜗杆减速机WXJ系列圆柱蜗杆减速机WSJ系列圆柱蜗杆减速机WCJ型圆柱蜗杆减速机W型圆弧齿圆柱蜗杆减速机A型立式圆柱蜗杆减速机M型立式圆柱蜗杆减速机MA系列立式蜗轮蜗杆减速机NMRV型蜗杆减速机(Q/JF 01-1999)NMRV型蜗杆减速机（嘉诚标准）ANRV系列蜗轮蜗杆减速电动机BRV系列变速型蜗杆减速器WR型蜗杆减速机WQ型圆柱蜗杆减速机WS 万用型蜗轮蜗杆减速机WL型万用型蜗轮减速机WDH 型蜗轮蜗杆减速机WX 型蜗杆减速机WVF蜗杆减速机WWJ系列蜗杆减速器WJL系列蜗杆减速机WJ系列中空轴型蜗杆减速机JRST系列多置式蜗杆减速机GCWS系列圆弧齿圆柱蜗杆减速机CWS型圆弧圆柱蜗杆减速机QT型蜗轮减速机LM型圆柱蜗轮减速机DKWU-F锥面络圆柱蜗杆减速器SKWU型轴装式锥面包络蜗杆减速器RD型二次包络蜗轮减速器VF系列蜗轮蜗杆减速机QW型平面二次包络环面蜗杆减速机XLS系列丝械螺母式阀门减速器XLHJ系列离合式阀门减速器XJ系列阀门减速器XGJ系列含轴承单级阀门减速器XDJ系列地下用二级传动阀门减速器XB系列多回转阀门减速器TSRV系列不锈钢蜗轮减速器QDX3-CF系列部分回转型阀门手动装置ZQDX3系列部分回转型阀门手动装置SQDX3系列部分回转型阀门手动装置XQDX3系列部分回转型阀门手动装置QDX3-C系列部分回转型阀门电动装置QDX3-D系列部分回转型阀门电动装置QDX3-G系列部分回转型阀门手动装置QDX3-S系列部分回转型阀门手动装置QDX3系列部分回转型阀门手动装置FQDX3系列部分回转型阀门手动装置WQDX3系列部分回转型阀门手动装置齿轮减速机（器）JZQ型系列齿轮减速机ZQ、ZQH、ZQSH型圆柱齿轮减速机QSJ系列圆柱齿轮减速机PJ型圆柱齿轮减速机PM型圆柱齿轮减速机ZQA型圆柱齿轮减速机ZQ、ZQD大速比圆柱齿轮减速机ZSC、ZSC(A)系列圆柱齿轮减速机ZD、ZDH、ZDSH型单级圆柱齿轮减速机ZL、ZLH、ZLSH型两级圆柱齿轮减速机ZS、ZSH、ZSSH型三级圆柱齿轮减速机ZDY、ZL Y、ZSY圆柱齿轮减速机JB/T8853-1999 ZDY、ZL Y、ZSY圆柱齿轮减速机JB/T8853-2001 QJY系列起重机械减速器QJ型起重机减速机(JB/T8905.1-1999)QJ－D型起重机底座式减速机(JB/T8905.2-1999) QJ－L型起重机立式减速机(JB/T8905.3-1999)QJ－T型起重机套装式减速机(JB/T8905.4-1999) QS系列起重机用三合一减速器JB/T 9003-2004 PR模块式齿轮减速器JB/T10467-2004RH二环减速器JB/T10299-2001YK系列圆锥—圆柱齿轮减速机(YB/T050-93)GS型高速渐开线圆柱齿轮箱ZJ型轴装圆柱齿轮减速机（JB/T 7337-1994）S系列齿轮减速机DBY、DBZ型圆柱齿轮减速机（JB/T9002-1999）DCY、DCZ型圆柱齿轮减速机（JB/T9002-1999）HNK型圆弧齿轮减速机（YB/T050-93）YN系列齿轮减速机（YB/T050-93）ZDS系列少齿数渐开线圆柱齿轮减速器JB/T 5560-1991 FZL Y型圆柱齿轮减速机(ZBJ19004-88)TZ系列同轴式齿轮减速机（JB/T7000-1993）TY系列同轴式齿轮减速机(ZBJ19009-88)GH型滚柱活齿减速机（JB/T6137-1992）ZJY型轴装式圆柱齿轮减速机（JB/T 7007-1993）JDX边缘传动减速(JC/T878.2-2001)FDBY型圆锥圆柱齿轮减速机(ZBJ19026-90)KPTH型渐开线圆柱齿轮减速器（JB/T10243—2001）JPT型渐开线圆柱齿轮减速器（JB/T10244-2001）ZSJ-2800减速器JB/T 6124-1992GY型高速圆弧圆柱齿轮增（减）速器MHS、HS系列齿轮箱K系列圆锥—圆柱齿轮减速机LC同轴型齿轮减速机VCYK型圆锥圆柱齿轮减速器LTJ系列外传动齿轮减速机MC系列硬齿面中型齿轮减速机TYL系列硬齿面圆柱齿轮减速机PC系列齿轮减速机DT系列螺旋锥齿轮减速机ZZL型圆锥圆柱齿轮减速机DBS系列单边双传动磨机减速器ZLD、ZLDA螺旋锥齿轮减速机ZLS、ZLSA螺旋锥齿轮减速机ZLZ系列螺旋锥齿轮减速机ZWS系列螺旋锥齿轮减速机SPJ-800型矿用减速器TJ315型圆柱齿轮减速器NHD110齿轮减速机MCD系列齿轮减速器QSJ齿轮减速机DC、LDC、DCW型圆柱齿轮减速机DSC、DZC型立式圆柱齿轮减速机DJC型立式单级硬齿面圆柱齿轮减速机LPJ、LPB、LPP型立式平行轴硬齿面减速机CH型卧式单相--三相齿轮减速马达CHD型卧式双轴型齿轮减速机CHM型：卧式直结型齿轮减速机CV型立式单相--三相齿轮减速马达CVD型：立式双轴型齿轮减速机CVM型：立式直结型齿轮减速机XHXB斜齿伞齿系列大功率减速机H斜齿齿轮箱B螺旋锥齿轮斜齿箱SXH/B大功率齿轮箱TH、TB大功率减速机DB螺旋锥齿轮DH平行轴斜齿轮减速机NGLED齿轮减速机PJT系列平双齿轮箱JS系列齿轮减速机CR斜齿轮减速器CE二级斜齿轮减速机C一级斜齿轮减速机PYZ系列硬齿面轴装式减速机B180G型立式圆柱齿轮减速器AT系列弧齿锥齿轮减速器AJ48齿轮减速器LPYB-J、LSYB-J型立式平行轴硬齿面齿轮减速机CF系列圆锥圆柱硬齿面齿轮减速机GOJ型硬齿面齿轮减速机LFY型两级立式法兰式硬齿面减速机B315型圆柱齿轮减速机RC系列斜(螺旋伞)齿轮转向箱XT系列螺旋锥齿轮减速机T系列螺旋锥齿轮转向箱TC十字螺旋锥齿轮换向减速器Z系列弧齿锥齿轮减速机XT系列齿轮减速机NT系列螺旋锥齿轮减速机BZ系列螺旋锥齿轮转向箱HD锥齿轮换向器减速电机R系列斜齿轮减速器S系列斜齿轮-蜗轮减速机K系列斜齿轮-锥齿轮减速电机F系列平行轴斜齿轮减速机JTR系列斜齿轮减速电机JTS系列斜齿轮-蜗轮减速电机JTK系列斜齿轮-锥齿轮减速电机JTF系列平行轴斜齿轮减速电机WXR系列斜齿轮减速电机WXS系列斜齿轮-蜗轮蜗杆减速电机WXK系列斜齿轮-弧齿锥齿轮减速电机WXF系列平行轴-斜齿轮减速电机DCR系列斜齿轮减速电机DCS系列斜齿轮-蜗轮蜗杆减速电机DCK系列斜齿轮-螺旋伞齿轮减速电机DCF系列平行轴装式斜齿轮减速电机XR系列斜齿轮硬齿面减速机XS系列斜齿轮蜗轮减速机XK系列螺旋伞齿轮减速机XF系列平行轴斜齿轮减速机G系列封闭式齿轮减速机EWR系列斜齿轮减速机EWS系列斜齿轮蜗轮减速机EWK斜齿轮螺旋锥齿轮减速机EWF系列平行轴斜齿轮减速机EWG系列全封闭斜齿轮减速机RC系列斜齿减速器SC系列斜齿一蜗轮减速器KC系列斜齿一螺旋锥齿减速器FC系列平行轴斜齿减速器GC小型斜齿减速器DR系列斜齿轮硬齿面减速机DS系列斜齿轮蜗轮减速机DK系列斜齿轮螺旋锥齿轮减DF系列平行轴斜齿轮减速机BR系列斜齿轮硬齿面减速机(JB/T6447-92) BS系列斜齿-蜗轮蜗杆减速机BK系列螺旋锥齿轮减速机BF系列平行轴斜齿轮减速机NR系列斜齿轮减速机NS系列斜齿轮蜗轮减速机NK系列斜齿轮弧齿锥齿轮减速机NF系列平行轴斜齿轮减速机SXR系列斜齿轮硬齿面减速电机SXS系列斜齿轮-蜗轮蜗杆减速电机SXK系列斜齿轮-锥齿轮减速电机SXF系列斜齿轮平行轴减速电机WR系列斜齿轮减速电机WS系列斜齿蜗轮蜗杆减速电机WK系列斜齿轮弧齿锥齿轮减速电机WF系列平行轴斜齿轮减速电机JRTR硬齿面减速机JRTS硬齿面减速机JRTK硬齿面减速机JRTF硬齿面减速机D系列斜齿轮减速机E系列斜齿轮蜗杆减速机T系列斜齿轮锥齿轮减速机P系列平行轴斜齿轮减速机MD系列斜齿轮硬齿面减速机MN系列圆柱蜗杆减速电机MJ系列弧齿锥齿轮硬齿面减速电机MP系列平行轴斜齿轮减速电机GR系列斜齿轮减速电机GS系列斜齿轮—蜗轮蜗杆减速机GK系列斜齿轮—弧齿锥齿轮减速电机GF系列平行轴—斜齿轮减速电机TSR系列斜齿轮减速电机TSS系列斜齿-蜗轮减速电机TSK系列斜齿轮锥齿轮减速电机TSF系列平行轴斜齿轮减速电机TR系列斜齿轮硬齿面减速机TS系列蜗轮蜗杆减速机Tk系列螺旋伞减速机TF系列平行轴斜齿轮减速机SK系列斜齿轮—蜗旋伞齿轮减速电机SW斜齿轮—蜗轮蜗杆减速电机SP系列平行轴斜齿轮减速电机RX系列平行轴一级斜齿轮减速电机YCPJ系列平行轴斜齿轮减速三相异步电动机Z系列斜齿轮减速机ZP系列平行轴斜齿轮减速电机ZK系列斜齿轮-螺旋伞齿轮减速电机MG系列微型齿轮减速电机YCJ系列齿轮减速机三相异步电动机(JB/T6442-92) YCJ315、355齿轮减速电机(JB/T6447-92)YCJ－B齿轮减速三相异步电动机ZW系列斜齿轮蜗轮减速电机C系列斜齿轮减速机W系列斜齿轮蜗杆减速电机P系列平行轴斜齿轮减速电机B系列斜齿轮伞齿轮减速电机YCZJ系列斜齿轮－螺旋锥齿轮减速三相异步电动机YCJR齿轮减速三相异步电动机(JB/T6447-92) YPCJ齿轮减速三相异步电动机YTC齿轮减速三相异步电动机YTC-B齿轮减速三相异步电动机DSZR万能组合式齿轮减速电机DSZA系列万能组合式齿轮DSZF万能组合式齿轮减速电机DSZK万能组合式齿轮减速电机DSZS万能组合式齿轮减速电机DSZT万能组合式减速电机DSZYCJ系列万能组合式齿轮减速电机QS系列齿轮减速三相异步电动机JF系列减速电机（GB10095-88）YYJT齿轮减速电机CJ系列齿轮减速电机YQ（CJY）系列齿轮减速电动机CJY双出轴齿轮减速机GW系列减速电机YJI谐波齿轮减速电机G3系列斜齿轮减速机YCJM系列微型斜齿轮硬齿面减速机YYJT型齿轮减速机TZYYCJM系列微型特种减速电机TK型力矩电机RC硬齿面减速机CJ-E系列齿轮减速电动机BJA齿轮减速三相异步电动机TJZ齿轮减速三相异步电动机CJYG系列辊道齿轮减速电动机YBTC系列防爆齿轮减速三相异步电动机YVPCJ系列变频调速齿轮减速三相异步电动机CZR齿轮减速电机CZS减速电机U系列齿轮减速三相异步电动机ZG系列全封闭齿轮减速电机ST系列齿轮减速机电动机CVW立式附三相铝铁壳(刹车)马达重型减速机CHW卧式附三相铸铁（刹车）马达重型减速机JTC系列小型齿轮减速电动机行星齿轮减速机NGW行星齿轮减速机JB 1799-1976NGW行星齿轮减速器JB/T6502-1993NGW-S型行星齿轮减速机（JB3723-84）NGW－L型行星齿轮减速机（JB3724-84）ZK行星齿轮减速器JB/T9043.1-1999ZZ行星齿轮减速器JB/T9043.2-1999ZJ系列行星齿轮减速器JB/T7681-1995PF行星齿轮减速器JB/T6120-92HZ系列垂直出轴混合少齿差星轮减速器JB/T7344-1994SP型双排直齿行星减速器JB/T 6999-1993 NLQ型行星齿轮减速器JB/T 7345-94H星轮减速器JB/T8712-1998P系列行星齿轮减速机TX型、XL型行星减速机ST型行星齿轮减速器NGW-S非标直齿行星齿轮减速机SJ型双内啮合行星减速器NGW型非标行星齿轮减速机RH型二环减速器(JB/T10299-2001) 2K-H型悬浮均载行星齿轮减速机MH系列密切圆活齿减速器HH型星轮链条炉排变速器（ZBJ19006-88）SCC型少齿差行星齿轮减速机PGB型船用立式行星减速器（GB/T3893-1999）WXA、WXB型蜗杆少齿差行星齿轮减速机RP型行星齿轮减速器（JB/T6767-1993）J型少齿差行星减速机HN型星轮往复炉排变速器(ZBJ19006-88) HGJ 型星轮辊道减速器（ZBJ19006-88）HJN型星轮卷扬减速器CFL.CFL(A)型行星齿轮减速机50、70、100m3发酵罐用立式行星齿轮减速器CFD低噪声型行星齿轮减速机XJL行星齿轮减速机XX型回转行星齿轮减速机TP系列行星齿轮减速机YNGW系列行星齿轮减电动机NSLT行星齿轮减速器CNBL立式行星齿轮减速机NGW-LA 立式行星齿轮减速机TXX、HX行星齿轮减速机MT系列行星减速器NGW-Z型行星齿轮减速器DTXJ系列行星齿轮减速机Q系列行星齿轮减速机三环减速机S系列三环减速机（YB/T79-1995）TR 系列三环减速机B系列三环减速机无级变速器U34系列三相并列连杆脉动无级变速器JB/T 6951-1993HZ系列环锥行星无级变速器JB/T 7010-1993P系列齿链式无级变速器JB/T 6952-93PZ型无级变速摆线针轮减速机JB/T 7254-1994ZH型锥盘环盘式无级变速器JB/T 7686-1995MT系列四相并列连杆脉动无级变速器JB/T 7515-1994MB系列行星摩擦机械无级减速器V型宽带无级变速器UD系列行星锥盘无级变速器Spt系列锥盘环盘无级变速器TXF行星锥盘无级变速器RX系列行星环锥式无级变速器WMB型三相并列脉动无级变速器UDL系列行星锥盘无级变速器BWJ系列变速蜗杆减速器WMBLF系列釜用立式无级变速器GMW系列带式无级变速器MWB系列带式无级变速器PU系列张力自动调整无级变速器PSR型滚柱式无级变速器精密调速扩大功率XP型和扩大调速范围PX型无级变速器P系列多盘式无级变速器W系列锥环式无级变速器GPZH系列钢对钢锥盘环盘机械无级变速器URX系列环锥行星式无级变速器XZW系列行星锥轮无级变速器MB、MBN型行星锥盘无级变速器JWB行星锥盘无级变速器D型行星锥盘无级变速器HZ系列环锥行星无级变速器XB系列钢球式无级变速器组合减速机MB-S组合系列无级变速器MB-R组合系列无级变速器MB-K组合系列无级变速器MB-F组合系列无级变速器MB-X组合系列无级变速器MB-NMRV组合系列无级变速器NMRV-NMRV组合系列减速器PC-NMRV组合型减速器RV系列蜗轮减速机与WB系列摆线减速机组合WB-MB系列组合无级变速器MB 标准型与LC型齿轮减速机组合JWB-X系列无级变速器JWB-XD系列低速大扭矩型无级变速器W系列蜗杆减速机与无级变速器组合DC与NMRV系列蜗轮减速器组合MB-KC组合型减变器MB-FC组合型减变器DS系列与MB系列组合DK系列与MB系列组合DF系列与MB系列组合DR系列与MB系列组合UDL与NMRV组合减速机环锥差动行星无级变速器与摆线针轮减速器组合特种专用减速机JS水泥工业用硬齿面中心传动磨机减速器JC/T 878.1-2001JD水泥工业用硬齿面边缘传动减速机JC/T 878.2-2001JY水泥工业用硬齿面窑用减速机JC/T 878.3-2001JLX水泥工业用硬齿面立式磨机减速机JC/T 878.4-2001JG水泥工业用硬齿面辊压机用减速机JC/T 878.5-2001JS刮板输送机用减速器MT/T 148-1997代替MT 148-88釜用立式减速机型式和基本参数HG/T 3139.1-2001代替HG/T3139-1978釜用立式减速机XL系列摆线针轮减速机HG/T 3139.2-2001代替HG/T3140-1973釜用立式减速机LC系列圆柱齿轮减速机HG/T 3139.3-2001代替HG/T3141-1978釜用立式减速机LPJ系列圆柱齿轮减速机HG/T 3139.4-2001釜用立式减速机FJ系列圆柱圆锥齿轮减速机HG/T 3139.5-2001釜用立式减速机DC系列圆柱齿轮减速机HG/T 3139.6-2001釜用立式减速机DJC系列圆柱齿轮减速机HG/T 3139.7-2001釜用立式减速机CW系列圆柱齿轮、圆弧圆柱蜗杆减速机HG/T 3139.8-2001釜用立式减速机P系列带传动减速机HG/T 3139.9-2001代替HG/T3142-1978釜用立式减速机FP系列带传动减速机HG/T 3139.10-2001釜用立式减速机YP系列带传动减速机HG/T 3139.11-2001釜用立式减速机KJ系列可移式圆柱齿轮减速机HG/T 3139.12-2001MBY系列边缘传动磨机减速机（GB10095—88）WDZ冷却塔专用低噪音减速机（GB13895-1992）ZL YA、ZLZA型塑料挤出机减速器(ZBJ19004-88)控制微电机用齿轮减速器系列GB 11281-89YZD、YGL、YZL、YGX、YZX辊道电机减速器JB/T 5562-1991T系列全封闭甘蔗压榨机减速器JB/T 6121-1992立式磨煤机ZSJ型减速器JB/T 6124-2004代替JB/T 6124-1992TW、TL推杆减速器JB/T 7342-1994水泥磨用D型减速器JB/T10172-2000PGB型船用立式行星减速器GB 11870-89ZLYJ系列塑料单螺杆挤出机齿轮箱(JB/T8853-2001) SJW A塑料橡胶挤出机减速器（ZBJ19009-88）TB型推杆减速机（JB/T7342-1994）混凝土搅拌输送车减速机（GB1144-87）自动扶梯曳引机工业洗衣机用减速机沥青搅拌机用减速机包装印刷机用减速机升降平台专用减速机绞肉机专用减速机双卧轴搅拌机专用减速机造纸洗浆机用减速机螺旋输送机专用减速机立体停车装置用减速机H系列回转减速机GL-P型(升级版)系列锅炉炉排减速器喷灌机专用减速机ZGY悬挂式齿轮减速机JMLX系列立式磨减速机QTZ型塔式回转机构减速机WBD型冷却塔专用减速机PJL系列冷却塔专用皮带减速器WB型冷却塔专用减速机硅钢片剪切线传动减速器榨油机专用减速器制革专用转鼓减速器大棚卷帘机减速机抽油机专用减速机QHJLM4000型起重机回转减速机MFY(X)系列中心传动减速机CFJ螺旋圆锥齿轮侧入式搅拌机葡萄糖结晶机专用减速器NGW－L－F、NGW－L－F2系列减速电机拉紧装置用减速机SB系列冷却塔专用减速机STJ型架空索道减速器冶金设备减速机轧机减速机KPTH型平行轴齿轮减速机ZHLR型齿轮减速机。

_1_减速机操作手册B 1010_1040_CN 重要提示..............................................2 适用范围..............................................3 安全须知..............................................41 减速机型号及附件......................................5 1.1 NORD 减速电机型号举例说明.........................5 1.2 减速电机的铭牌....................................62 设备的运输及储存......................................7 2.1收货及检验 ........................................7 2.2设备的搬运 . (7)2.3设备的储存 (8)3 设备的安装............................................9 3.1安装前的准备和检验 .. (9)3.2减速电机的安装 (10)3.3 减速机空心轴的安装...............................12 3.4 扭矩臂的安装.....................................13 3.5空心轴锁紧盘的安装 . (14)3.6 IEC 标准电机的连接................................16 3.7逆止器的连接 . (17)3.8电机的连接 (18)4 电气接线.............................................195 设备的运行...........................................23 5.1 检查油位.........................................23 5.2 激活IEC 适配器自动补油杯.........................24 5.3 减速机效率.......................................25 5.4 检查减速电机.....................................25 5.5 自检项目清单.....................................266 减速机的维修与保养...................................27 6.1 维修与保养.......................................27 6.2 减速电机的全面维修保养...........................29 6.3 润滑油的注油量...................................30 6.4 润滑油的品牌表...................................377 常见故障现象及分析...................................38附件一、安装位置表..................................... 39附件二、零件清单........................................45附件三、螺栓力矩........................................58附表一 减速机各形式及附件的代号与含义...................59附表二 电机各形式及附件的代号与含义.....................60 _2_减速机操作手册B 1010_1040_CN重要提示① 本操作和维护手册(以下简称手册)是减速电机供货不可缺少的组成部分。

F系列平行轴斜齿轮减速机上海万上机电科技主要生产R系列（斜齿轮硬齿面减速机）K系列（螺旋锥齿轮减速机）F系列（平行轴斜齿轮减速机）S系列（斜齿轮-涡轮蜗杆减速机）H系列（传动工业齿轮箱）P 系列（行星齿轮减速机）代降机等十大系列减速机。

广泛应用于冶金行业，矿山行业，起重输送行业，工程环保行业，石化行业，橡塑行业，食品包装行业等领域，并远销欧美，东南亚等世界各。

专业的实力，诚信的经营，踏实的作风，先进的科技，与您共同发展，昂首阔步，勇往直前。

王永飞ahl基本信息o认证情况：o淘宝店铺：上海万上机电科技o卖家信用：047o宝贝信息：出售中的宝贝o所在地区：o注册时间：2011年10月23日o上次登录：2012年11月30日F系列平行轴斜齿轮减速机产品简介：F系列减速机，结合国际技术要求制造，具有很高的科技含量，节省空间，可靠耐用，承受过载能力高，功率可90KW一上，能耗低，性能优越，减速机效高达95%以上，振动小嗓音低，节能高，选用优质锻钢材料，钢性铸铁箱体，齿轮表面经过高频热处理，经过精密加工，确保轴平行度和定位的精度，这一切构成了齿轮传动总成的减速机配置了各种类电极，形成了电极一体化，完全保证了产品使用质量特性。

结构形式：F-轴伸式、底脚安装 FA-轴装式联接 F...S-表示轴输入FF-轴伸式、法兰安接 FAF-轴装式、法兰安装型号如下：F37 F47 F57 F67 F77 F87 F97 F107 F127 F157FA37 FA47 FA57 FA67 FA77 FA87 FA97 FA107 FA127 FA157FF37 FF47 FF57 FF67 FF77 FF87 FF97 FF107 FF127 FF157 FAF37 FAF47 FAF57 FAF67 FAF77 FAF87 FAF97 FAF107 FAF127 FAF157FAZ37 FAZ47 FAZ57 FAZ67 FAZ77 FAZ87 FAZ97 FAZ107 FAZ127 FAZ157形式代号：F系列平行轴斜齿轮减速电机的安装、使用与维护上海万上技术部提供：一、减速机安装与使用的注意事项1、安装减速机时，应重视传动中心轴线对中，其误差不得大于所用联轴器的使用补偿量。

1总则1.1适用范围本规程适用于渐开线圆柱齿轮、圆锥齿轮、圆弧齿轮减速器的维护与检修。

1.2结构简述本机由机壳、齿轮、轴和轴承等组成。

结构形式为剖分全封式。

1.3技术性能1.3.1高速轴的转速不大于3000r/min,工作环境温度为-40~+70°C，适用于正、反两向运转。

1.3.2传动比为2.5-50。

2完好标准2.1零、部件2.1.1减速机主体零、部件完整齐全。

2.1.2各部连接螺栓齐全,连接紧固。

2.1.3安全防护装置齐全、牢固。

2.1.4各部配合、安装间隙均符合要求。

2.2运行性能2.2.1运行平稳、无异常振动、杂音等不正常现象,温度正常,电流稳定2.2.2润滑良好,油质符合要求,轴承温度符合规定。

2.2.3性能参数达到设计能力或查定能力。

2.3技术资料2.3.1有总装配图、主要零件及易损配件图。

标准2.3.2设备档案齐全、数据准确，包括：a.产品合格证或质量说明书、使用说明书ob.检修记录及验收记录；c.设备缺陷及事故记录。

2.4设备及环境2.4.1器体油漆完整，清洁光亮、外表无灰尘、油垢。

2.4.2基础整洁，表面及周围无积水、杂物，环境整齐清洁。

2.4.3各连接面、油位计、视镜、轴封处均无渗漏。

3设备的维护3.1日常维护3.1.1保持设备和周围场地洁净，无积次、无油垢。

3.1.2随时注意减速器在运转中有无异声。

3.1.3检查有无不正常的振动，温度是否合乎规定。

3.1.4注意观察减速器的上、下结合面和轴端，有无渗油现象，如有渗漏及时消除。

3.1.5通过油标尺或油面镜，检查油面应在规定位置，加油时严格执行“三级过滤”3.2定期检查内容3.2.1每月测定减速器各轴承部位的振动情况，并做好记录。

3.2.2大、中修前要进行一次全面状态监测分析。

标准3.3常见故障处理方法标准常见故障处理方法见表1。

表13.4紧急情况停车注：检修周期可随主机的检修周期变更。

设备在运行过程中，遇有下列情况之一应急停车。
