RV减速机型号:RV25、RV30、RV40、RV50、RV63、RV75、RV90、RV110、RV130、RV150RV减速机目前已广泛应用于冶金、矿山、输送、水利、化工、食品、饮料、纺织、烟草、包装、环保等众多行业和领域工艺装备的机械减速装置，深受用户的好评、是目前现代工业装备实现大速比低噪音、高稳定机械减速传动控制装置的较佳选择。
减速机型号选择及注意事项:1.rv减速机型号选择应注意扭力计算。
对减速机的寿命而言,扭力计算非常重要,并且要注意加速度的转矩值(TP),是否超过减速机之负载扭力。
2.尽量选用接近的减速比。
减速比=伺服马达转速/减速机出力轴转速，这个通用的公式大家一定不陌生吧?希望大家选择减速机时找接近减速比的型号来。
3、rv减速机型号选择及注意事项适用功率通常为市面上的伺服机种的适用功率，减速机的适用性很高，工作系数都能维持在1.2以上，但在选用上也可以以自己的需要来决定:重点:(1)选用伺服电机的出力轴径不能大于表格上大使用轴径(2)若经扭力计算工作，转速可以满足平常运转,但在伺服全额输出时，有不足现象时，可以在电机侧之驱动器，做限流控制，或在机械轴上做扭力保护，这是很必要的。
注意事项：1、在额定转矩下使用。
2、请选择合适的电机与减速机相配合3、请不要私下拆开。
4、工作条件恶劣，环境温度处于高温或特殊场合使用时，请与本公司联系。
5、输出轴及输入轴的轴径选用GB1568-79配合。
6、连续运转使用寿命降低1/2。
7、保证安装正确，防止外界破坏。
8、减速机的安装、操作、维修和维护工作限于人员执行。
Rv系列减速机在各式机械的传动系统中都可以见到它的踪迹，从交通工具的船舶、汽车、机车，建筑用的重型机具，机械工业所用的加工机具及自动化生产设备，到日常生活中常见的家电，钟表等等.其应用从大动力的传输工作，到小负荷，精确的角度传输都可以见到减速机的应用，且在工业应用上，减速机具有减速及增加转矩功能。
齿轮减速机型号对照表内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.有NMRV蜗轮蜗杆减速机、R系列减速机、F系列减速机、K系列减速机、S系列减速机、TKM双曲面减速机、TRC硬齿面减速机、HG直交轴减速机、齿轮减速电机、行星减速机这几种型号。
NMRV蜗轮蜗杆减速机：PC80减速机+RV110减速机+0.75KW刹车电机R系列减速机：同轴斜齿轮减速机F系列减速机：F37减速机+KW三相异步电机，也就是平行轴斜齿轮减速机。
K系列减速机：三环式伞齿轮减速机（也是锥齿轮减速机）S系列减速机：斜齿轮蜗轮蜗杆减速机（除了NMRV减速机之外，第二款带自锁功能的减速机）TKM双曲面减速机：TKM38-0.37KW三相异步电动机。
TRC硬齿面减速机：铝合金斜齿轮减速机，箱体材质全是铝合金，耐磨抗压HG直交轴减速机：也称为直角减速电机，是小型减速机，微型减速机。
齿轮减速电机：卧式齿轮减速机电机，和立式齿轮减速电机行星减速机：体积非常小，高精密，多数用在机器人上。
齿轮减速机1、齿轮减速机，结合国际技术要求制造，具有很高的科技含量。
2、节省空间，可靠耐用，承受过载能力高，功率可达90KW以上。
3、能耗低，性能优越，减速机效率高达95％以上。
4、振动小，噪音低，节能高，选用优质段钢材料，钢性铸铁箱体，齿轮表面经过高频热处理。
5、经过精密加工，确保轴平行度和定位的精度，这一切构成了齿轮传动总成的减速机配置了各类电机，形成了机电一体化，完全保证了产品使用质量特征。
摆线减速机行星摆线减速机是一种应用行星传动原理，采用摆线针轮啮合，设计先进、结构新颖的减速机构。
这种减速机在绝大多数情况下已替代两级、三级普通圆柱齿轮减速机及圆柱蜗杆减速机，在军工、航天、冶金、矿山、石油、化工、船舶、轻工、食品、纺织、印染、制药、橡胶、塑料、及起重运输等方面得到日益广泛的应用。
减速机型式：
Z 输入(负载)功率 P=
KW 电机转速 n=
1500rpm 主动带轮直径 d1=
mm 被动带轮直径 d2=
mm 输入转速 n1=
1500rpm 公称速比 i N =
装配形式：
服务系数 fh= 2.5
#N/A 环境条件：
2环境温度：
35℃小时负荷率
100%环境温度系数f1=
1.25负荷率系数f2=
1公称功率利用系数f3=
#N/A P 2t =
#N/A KW PG1=
#N/A KW PG2=
#N/A KW
1、输入轴：
（仅皮带轮输入动力时需校核）张紧系数 1.2
实际径向力F r1=#DIV/0!N 许用径向力F r1N =
#N/A N
2、输出轴：
（链轮、齿轮输出动力时需校核）链轮、齿轮选项
1输出轴链轮直径d
mm
实际径向力F r2=#DIV/0!KN 许用径向力F r2N =#N/A
KN #DIV/0!#DIV/0!硬齿面减速机选型计算 R11.5一、按机械功率初步选型 ：
二、校核热功率：
#N/A 三、校核输入、输出轴径向力：。
四大系列减速机额定扭矩表摘要：一、四大系列减速机简介1.四大系列减速机的概念和分类2.四大系列减速机的主要特点和应用领域二、四大系列减速机的额定扭矩表1.R 系列减速机的额定扭矩表2.S 系列减速机的额定扭矩表3.F 系列减速机的额定扭矩表4.K 系列减速机的额定扭矩表三、额定扭矩表的作用和意义1.额定扭矩表对减速机选型的影响2.额定扭矩表对减速机使用和维护的影响正文：一、四大系列减速机简介四大系列减速机是指我国常用的R 系列、S 系列、F 系列和K 系列减速机。
它们分别代表了同轴齿轮减速机、斜齿轮蜗杆减速电机、平行轴斜齿轮减速机和螺旋锥齿轮减速机。
四大系列减速机广泛应用于各种工业领域，如石油、化工、冶金、矿山、建筑、起重、运输等。
二、四大系列减速机的额定扭矩表1.R 系列减速机的额定扭矩表R 系列减速机是同轴齿轮减速机，具有安装方便、适应性强、可靠耐用、过载能力强等优点。
其额定扭矩表如下：型号| 中心距a (mm) | 齿轮级数| 额定扭矩(N·m)----|-----------|---------|------------R17 | 17 | 1-2 | 100-400R27 | 27 | 1-2 | 200-800R37 | 37 | 1-2 | 300-1200R47 | 47 | 1-2 | 400-1600R57 | 57 | 1-2 | 500-2000R67 | 67 | 1-2 | 600-2400R77 | 77 | 1-2 | 700-2800R87 | 87 | 1-2 | 800-3200R97 | 97 | 1-2 | 900-36002.S 系列减速机的额定扭矩表S 系列减速机是斜齿轮蜗杆减速电机，具有很高的科技含量和斜齿轮与蜗轮蜗杆结合一体传动的特点。
其额定扭矩表如下：型号| 中心距a (mm) | 齿轮级数| 额定扭矩(N·m)----|-----------|---------|------------S17 | 17 | 1-2 | 100-400S27 | 27 | 1-2 | 200-800S37 | 37 | 1-2 | 300-1200S47 | 47 | 1-2 | 400-1600S57 | 57 | 1-2 | 500-2000S67 | 67 | 1-2 | 600-2400S77 | 77 | 1-2 | 700-2800S87 | 87 | 1-2 | 800-3200S97 | 97 | 1-2 | 900-36003.F 系列减速机的额定扭矩表F 系列减速机是平行轴斜齿轮减速机，具有结构紧凑、传递扭矩大、工作平稳、噪音低、寿命长等优点。
硬齿面减速机的型号规格及表示方法分别是什么呢？
硬齿面减速机
1、型号：硬齿面减速机常见的型号有ZDY单级圆柱齿轮减速机、ZLY两级圆柱齿轮减速机、ZSY三级圆柱齿轮减速机、ZFY四级圆柱齿轮减速机。
2、规格：
（1）单级：80、100、125、160、200、250、280、315、355、400、450、500、560.
（2）两级：112、125、140、160、180、200、224、250、280、315、355、400、450、500、560、630、710.
（3）三级：160、180、200、224、250、280、315、355、400、450、500、560、630、710.
3、表示方法：D表示单级、L表示两级、S表示三级、F表示四级、Y表示采用硬齿面齿轮。
硬齿面减速机是由封闭在刚性壳体内的齿轮传动、蜗杆传动、齿轮-蜗杆传动所组成的独立部件，常作原动件与工作机之间的减速传动装置，它的型号不同，其领用的领域也不一
样，了解了上述减速机的规格后，我们就可以根据自己的使用环境选择合适的硬齿面减速机。
R系列斜齿轮硬齿面减速机产品特点：速比范围：R基本型3.33～289.74，RX型1.3～8.65，R/R组合型可达到27001扭矩范围：R基本型85～18000 Nm，RX型20～1680 Nm功率范围：R基本型0.18～160 kW，RX型0.18～132 kW可底脚式、法兰式、轴装式安装，可带输入轴或各类电机直联。
基本型式产品代号：RX..产品说明：单级斜齿轮减速传动；底脚安装；减速比范围1.30～8.65；传递功率范围0.12～45kW 。
产品代号：RXF..产品说明：单级斜齿轮减速传动；底脚安装；减速比范围1.30～8.65；传递功率范围0.12～45kW。
产品代号：R..产品说明：两级或三级斜齿轮减速传动；底脚安装；减速比范围3.41～289.74；传递功率范围0.12～160kW。
产品代号：RF..产品说明：两级或三级斜齿轮减速传动；B5法兰安装；减速比范围3.41～289.74；传递功率范围0.12～160kW。
产品代号：R..F产品说明：两级或三级斜齿轮减速传动；B5法兰安装；减速比范围3.41～246.54；传递功率范围0.12～22kW。
产品代号：RZ..产品说明：两级或三级斜齿轮减速传动；B14法兰安装；减速比范围3.41～246.54；传递功率范围0.12～22kW。
输入型式产品代号：Y..产品说明：直联电机输入。
直接将各种类型的电动机（如普通电机、刹车电机、防爆电机等）作为齿轮减速机的输入，这样可有效减小传动装置的外形尺寸。
产品代号：AM..产品说明：IEC法兰输入。
通过一个AM输入模块，将标准IEC接口的电机与减速机连接。
产品代号：AD..产品说明：AD轴输入。
通过一个AD轴输入模块，可实现链轮、皮带轮等方式作为减速机的输入。
组合应用产品代号：R../RF..产品说明：为得到特别低的输出转速，可以将RF减速机做为R减速机的输入。
产品代号：R../UD..产品说明：为得到特别低并且可以连续变化的输出转速，可以将UD无级变速器做为R 减速机的输入。
R系列斜齿轮硬齿面减速机
减速机结构特点:
1､采用模块化设计,传动比覆盖范围广,分配精细合理;
2､外形设计适合全方位的万能安装配置;
3､传动比较精确,范围覆盖1.30-289.74,可根据需要任意选取; 4､上海耐坚减速机齿轮经高精度磨齿机磨削加工,传动平衡､噪音低､级间效率达98%;
减速机主要材料:
箱体:铸铁(机座37-167);
齿轮:20rMo钢,碳､氮共渗处理(精磨后保持齿面硬度HRC60,硬层厚度>0.5mm);
平键:45钢,表面硬度HRC50｡
结构形式:
R:轴伸式底脚安装RF:法兰安装
R…F:底脚法兰安装RM: 法兰安装带加长轴承箱
RX:单级底脚安装RXF:单级法兰安装
速比范围:
R基本型 3.33~289.74,RX型 1.3~8.65,R/R组合型可达到27001
扭矩范围:R基本型85~18000 Nm,RX型20~1680 Nm
功率范围:R基本型0.18~160 kW,RX型0.18~132 kW
减速机效率:
R系列斜齿轮硬齿面减速机的效率是所有传动式中效率最高的一种,其效率比蜗杆传动要高的多｡斜齿轮减速机的效率主要由齿轮及轴承的摩擦决定｡
选型参数:。
关于德国S E W减速机四大系列选型和型号问题集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]关于德国SEW减速机四大系列选型和型号德国SEW减速机相信用过的客户都知道SEW品牌和质量，SEW（中文名：赛威）目前进口品牌四大系列减速机市场占有率前三甲有：德国SEW，弗兰德（西门子收购），诺德，其中德国SEW市场占有率最高，弗兰德第二，诺德第三，国产的四大系列基本上是仿制德国SEW来生产制造的，有的甚至是连尺寸都是仿制SEW生产出来的，不过品质，我相信广大消费者用过了才知道什么是骡子什么是马了。
我不从洋媚外！不过工业产品这块确实是老外做的产品质量更好一些！不否认中国的产品也逐步在往世界一流品质靠拢！废话不多说了，今天主要是想讲一讲，德国SEW减速机选型的问题。
我是SEW的经销商！因为碰到许多客户打电话来选型时，发现许多客户对SEW产品不了解，我这里说点废话，那些反感SEW经销商的客户，你们在购买一两台SEW减速机的时候，你们有没有想过去找SEW厂家业务员询价和需要图纸，技术参数方面的支持，是不是感觉人家对你不屑一顾这个不能怪人家，SEW业务员每年SEW公司要求的业务员的销售额多的要达到几千万，你那几台减速机在人家眼里看的上眼么你要这个图纸，要那个技术参数的，人家没空陪你。
要不然人家的业绩怎么完成所以这些选型提供图纸的工作就落到我们这些你们看不上眼的经销商手里了。
而且我们这些经销商可能是最后竹篮打水一场空。
好了，废话不多说，进入正题。
SEW分R,S,K,F四大系列产品,以下是SEW四大系列减速机的产品特性和型号（附选型图）碰到很多客户问是不是SEW原装正品，怕买到假货，其实SEW减速机铭牌上都有序列号，序列号是唯一的，也是一种防伪标识码，用序列号可以查询所购买的是不是SEW减速机原厂正品。
SEW 的产品出厂时已经全部用序列号做为编号，录入系统里。
备注：SEW减速机选型说明，由于SEW厂家型号更新升级，DRS系列电机功率大于0.75KW必须配制动器或者选用DRE高效电机才能出厂，详情请来电咨询我们司客服，谢谢！！深圳市炬莱堡科技有限公司联系人：卓先生手机：电话：0755-QQ：1、SEW减速机R系列斜齿轮减速机的特性和优点齿轮传动效率最高达98%,振动小，噪音低实心轴，法兰或地脚安装，可作为多级减速箱的输入级部分输出转速范围:0.16-411rpm输出转矩范围:50-18,000NM电机功率范围：0.12-160kW机座号:R17/R27/R37/R47/R57/R67/R77/R87/R97/R107/R137/R147/R167SEW同轴斜齿轮减速电机R系列：R型系列：R07/R17/R27/R37/R47/R57/R67/R77/R87/R97/R107/R137/R147/R167/RF型系列：RF17/RF27/RF37/RF47/RF57/RF67/RF77/RF87/RF97/RF107/RF137/RF147/RF167/RX型系列：RX37/RX57/RX67/RX77/RX87/RX97/RX107/RX127/RX157/RXF型系列：RXF37/RXF57/RXF67/RXF77/RXF87/RXF97/RXF107/RXF127/RXF157/R系列SEW减速机(DRS电机)R07DR56L4R07DR56M4R07DR71D4R07DR63M4R07DR63L4R17DR63L4R17DR63M4R17DR63S4R17DRS71M4R17DRS804R27DR63L4R27DR63M4R27DR63S4R27DRS71M4R27DRS80S4R27DRS90M4R27DRS80M4R27DRS90L4R27DRS100M4R27R17DR63L4R27R17DR63M4R27R17DR63S4R37DR63L4R37DR63M4R37DR63S4R37DRS71M4R37DRS80S4R37DRS90M4R37DRS80M4R37DRS90L4R37DRS100M4R37R17DR63L4R37R17DR63M4R37R17DR63S4R47DR63L4R47DR63M4R47DR63S4R47DRS71M4R47DRS80S4R47DRS90M4R47DRS80M4R47DRS90L4R47DRS80M4R47DRS112M4R47DRS132S4R47R37DR63L4R47R37DR63M4R47R37DR63S4R57DR63L4R57DR63M4R57DR63S4R57DRS71M4R57DRS804R57DRS90M4R57DRS804R57DRS90L4R57DRS100M4R57DRS112M4R57DRS132M4R57DRS132S4R57R37DR63L4R57R37DR63M4R57R37DR63S4R67DR63L4R67DR63M4R67DRS71M4R67DRS80S4R67DRS90M4R67DRS80S4R67DRS90L4R67DRS100M4R67DRS112M4R67DRS132M4R67DRS132S4R67R37DR63L4R67R37DR63M4R67R37DR63S4R77DR63L4R77DR63M4R77DR63S4R77DRS71M4R77DRS80S4R77DRS90M4R77DRS80M4R77DRS90L4R77DRS100M4R77DRS112M4R77DRS132M4R77DRS132MC4R77DRS132S4R77DRS160M4R77R37DR63L4R77R37DR63M4R77R37DR63S4R77R37DRS71M4R87DRS71M4R87DRS80S4R87DRS90M4R87DRS80M4R87DRS90L4R87DRS100M4R87DRS112M4R87DRS132M4R87DRS132MC4R87DRS132S4R87DRS180S4R87DRS160M4R87DRS180L4R87DRS180M4R87R57DR63L4R87R57DR63M4R87R57DR63S4R87R57DRS71M4R87R57DRS80S4R87R57DRS80M4R97DRS71M4R97DRS80S4R97DRS90M4R97DRS80M4R97DRS90L4R97DRS100M4R97DRS112M4R97DRS132M4R97DRS132MC4R97DRS132S4R97DRS180S4R97DRS160M4R97DRS180L4R97DRS180M4R97DRS200L4R97R57DR63L4R97R57DR63M4R97R57DR63S4R97R57DRS71M4R97R57DRS80S4R97R57DRS90M4R97R57DRS80M4R97R57DRS90L4RX107DRS90L4RX107DRS100M4R107DRS90L4R107DRS100M4R107DRS112M4R107DRS132M4R107DRS132MC4R107DRS132S4R107DRS180S4R107DRS160M4R107DRS180L4R107DRS180M4R107DRS200L4R107DR225M4R107DR225S4R107R77DR63L4R107R77DR63M4R107R77DR63S4R107R77DRS71M4R107R77DRS80S4R107R77DRS90M4R107R77DRS80M4R107R77DRS90L4R107R77DRS100M4R107R77DRS112M4R137DRS132M4R137DRS132MC4R137DRS132S4R137DRS180S4R137DRS160M4R137DRS180L4R137DRS180M4R137DRS200L4R137DR225M4R137DR225S4R137R77DR63L4R137R77DR63M4R137R77DR63S4R137R77DRS71M4R137R77DRS80S4R137R77DRS90M4R137R77DRS80M4R137R77DRS90L4R137R77DRS100M4R137R77DRS112M4R137R77DRS132M4R137R77DRS132MC4R137R77DRS132S4R147DRS132MC4R147DRS180S4R147DRS160M4R147DRS180L4R147DRS180M4R147DRS200L4R147DR225M4R147DR225S4R147R77DR63L4R147R77DR63M4R147R77DR63S4R147R77DRS71M4R147R77DRS80S4R147R77DRS90M4R147R77DRS80M4R147R77DRS90L4R147R77DRS100M4R147R77DRS112M4R147R77DRS132S4R147R87DRS90M4R147R87DRS80M4R147R87DRS90L4R147R87DRS100M4R147R87DRS112M4R147R87DRS132M4R147R87DRS132MC4R147R87DRS132S4R147R87DRS180S4R147R87DRS160M4R167DRS132MC4R167DRS180S4R167DRS160M4R167DRS180L4 R167DRS180M4R167DRS200L4R167DR225M4R167DR225S4R167R107DRS90L4R167R107DRS112M4R167R107DRS132M4 R167R107DRS132MC4R167R107DRS132S4R167R107DRS180S4 R167R107DRS160M4R167R107DRS180L4R167R107DRS180M4 R167R97DRS71M4R167R97DRS80S4R167R97DRS90M4R167R97DRS80M4R167R97DRS90L4R167R97DRS100M4R167R97DRS112M4R167R97DRS132M4R167R97DRS132MC4R167R97DRS132S4R167R97DRS160M4R系列SEW减速机(DRE高效电机)R07DR56L4R07DR56M4R07DR71D4R07DR63M4R07DR63L4R17DR63L4R17DR63M4R17DR63S4R17DRS71M4R17DRE80M4R27DR63L4R27DR63M4R27DR63S4R27DRS71M4R27DRE80M4R27DRE90L4R27DRE90M4R27DRE100M4R27DRE90L4R27R17DR63L4R27R17DR63M4R27R17DR63S4R37DR63L4R37DR63M4R37DR63S4R37DRS71M4R37DRE80M4R37DRE90L4R37DRE90M4R37DRE100M4R37DRE100M4R37R17DR63L4R37R17DR63M4R37R17DR63S4R47DR63L4R47DR63M4R47DR63S4R47DRS71M4R47DRE80M4R47DRE90L4R47DRE90M4R47DRE100M4R47DRE90M4R47DRE132S4R47DRE132M4R47R37DR63L4R47R37DR63M4R47R37DR63S4R57DR63L4R57DR63M4R57DR63S4R57DRS71M4R57DRE80M4R57DRE90L4R57DRE80M4R57DRE100M4R57DRE90L4R57DRE132S4R57DRE132MC4R57DRE132M4R57R37DR63L4R57R37DR63M4 R57R37DR63S4R67DR63L4R67DR63M4R67DRS71M4R67DRE80M4R67DRE90L4R67DRE90M4R67DRE100M4R67DRE100LC4R67DRE132S4R67DRE132MC4R67DRE132M4R67R37DR63L4R67R37DR63M4R67R37DR63S4R77DR63L4R77DR63M4R77DR63S4R77DRS71M4R77DRE80M4R77DRE90L4R77DRE90M4R77DRE100M4R77DRE100LC4R77DRE132S4R77DRE132MC4R77DRE160M4R77DRE132M4R77DRE160MC4R77R37DR63L4R77R37DR63M4 R77R37DR63S4R77R37DRS71M4R87DRS71M4R87DRE80M4R87DRE90L4R87DRE90M4R87DRE100M4R87DRE100LC4R87DRE132S4R87DRE132MC4R87DRE160M4R87DRE132M4R87DRE180M4R87DRE160MC4R87DRE180LC4R87DRE180L4R87R57DR63L4R87R57DR63M4R87R57DR63S4R87R57DRS71M4R87R57DRE80M4R87R57DRE90M4R97DRS71M4R97DRE80M4R97DRE90L4R97DRE90M4R97DRE100M4R97DRE100LC4R97DRE132S4R97DRE132MC4R97DRE160M4R97DRE132M4R97DRE180M4R97DRE160MC4R97DRE180LC4R97DRE180L4R97DRE200L4R97R57DR63L4R97R57DR63M4R97R57DR63S4R97R57DRS71M4R97R57DRE80M4R97R57DRE90L4R97R57DRE90M4R97R57DRE100M4RX107DRE100M4RX107DRE100LC4R107DRE100M4R107DRE100LC4R107DRE132S4R107DRE132MC4R107DRE160M4R107DRE132M4R107DRE180M4R107DRE160MC4R107DRE180LC4R107DRE180L4R107DRE200L4R107DRE225M4R107DRE225S4R107R77DR63L4R107R77DR63M4R107R77DR63S4R107R77DRS71M4R107R77DRE80M4R107R77DRE90L4R107R77DRE90M4R107R77DRE100M4R107R77DRE100LC4R107R77DRE132S4R137DRE132MC4R137DRE160M4R137DRE132M4R137DRE180M4R137DRE160MC4R137DRE180LC4R137DRE180L4R137DRE200L4R137DRE225M4R137DRE225S4R137R77DR63L4R137R77DR63M4R137R77DR63S4R137R77DRS71M4R137R77DRE80M4R137R77DRE90L4R137R77DRE90M4R137R77DRE100M4R137R77DRE100M4R137R77DRE132S4R137R77DRE132MC4R137R77DRE160M4R137R77DRE132M4R147DRE160M4R147DRE180M4R147DRE160MC4R147DRE180LC4R147DRE180L4R147DRE200L4R147DRE225M4R147DRE225S4R147R77DR63L4R147R77DR63M4R147R77DR63S4R147R77DRS71M4R147R77DRE80M4R147R77DRE90L4R147R77DRE90M4R147R77DRE100M4R147R77DRE100LC4R147R77DRE132S4R147R77DRE132M4R147R87DRE90L4R147R87DRE90M4R147R87DRE100M4R147R87DRE100LC4R147R87DRE132S4R147R87DRE132MC4R147R87DRE160M4R147R87DRE132M4R147R87DRE180M4R147R87DRE160MC4R167DRE160M4R167DRE180M4R167DRE160MC4R167DRE180LC4R167DRE180L4R167DRE200L4R167DRE225M4R167DRE225S4R167R107DRE100M4R167R107DRE132S4R167R107DRE132MC4R167R107DRE160M4R167R107DRE132M4R167R107DRE180M4R167R107DRE160MC4R167R107DRE180LC4R167R107DRE180L4R167R97DRS71M4R167R97DRE80M4R167R97DRE90L4R167R97DRE90M4R167R97DRE100M4R167R97DRE100LC4R167R97DRE132S4R167R97DRE132MC4R167R97DRE160M4R167R97DRE132M4R167R97DRE160MC4R系列SEW减速机(DT,DT电机老型号已不生产)R07DT56L4R07DT56M4R07DT71D4R07DR63M4R07DR63L4R17DR63L4R17DR63M4R17DR63S4R17DT80K4R17D T80N4R27DR63L4R27DR63M4R27DR63S4R27DT80K4R27DT80N4R27DT90L4R27DT90S4R27DV100L4R27DV10 0M4R27R17DR63L4R27R17DR63M4R27R17DR63S4R37DR63L4R37DR63M4R37DR63S4R37DT80K4R37DT80N4R 37DT90L4R37DT90S4R37DV100L4R37DV100M4R37R17DR63L4R37R17DR63M4R37R17DR63S4R47DR63L4R47 DR63M4R47DR63S4R47DT80K4R47DT80N4R47DT90L4R47DT90S4R47DV100L4R47DV100M4R47DV112M4R47D V132S4R47R37DR63L4R47R37DR63M4R47R37DR63S4R57DR63L4R57DR63M4R57DR63S4R57DT80K4R57DT80 N4R57DT90L4R57DT90S4R57DV100L4R57DV100M4R57DV112M4R57DV132M4R57DV132S4R57R37DR63L4R57 R37DR63M4R57R37DR63S4R67DR63L4R67DR63M4R67DT80K4R67DT80N4R67DT90L4R67DT90S4R67DV100L4 R67DV100M4R67DV112M4R67DV132M4R67DV132S4R67R37DR63L4R67R37DR63M4R67R37DR63S4R77DR63L4 R77DR63M4R77DR63S4R77DT80K4R77DT80N4R77DT90L4R77DT90S4R77DV100L4R77DV100M4R77DV112M4R 77DV132M4R77DV132ML4R77DV132S4R77DV160M4R77R37DR63L4R77R37DR63M4R77R37DR63S4R77R37DT8 0K4R87DT80K4R87DT80N4R87DT90L4R87DT90S4R87DV100L4R87DV100M4R87DV112M4R87DV132M4R87DV132ML4R87DV132S4R87DV160L4R87DV160M4R87DV180L4R87DV180M4R87R57DR63L4R87R57DR63M4R87R57 DR63S4R87R57DT80K4R87R57DT80N4R87R57DT90S4R97DT80K4R97DT80N4R97DT90L4R97DT90S4R97DV10 0L4R97DV100M4R97DV112M4R97DV132M4R97DV132ML4R97DV132S4R97DV160L4R97DV160M4R97DV180L4R 97DV180M4R97DV200L4R97R57DR63L4R97R57DR63M4R97R57DR63S4R97R57DT80K4R97R57DT80N4R97R57 DT90L4R97R57DT90S4R97R57DV100M4RX107DV100L4RX107DV100M4R107DV100L4R107DV100M4R107DV112M4R107DV132M4R107DV132ML4R107DV132S4R107DV160L4R107DV1 60M4R107DV180L4R107DV180M4R107DV200L4R107DV225M4R107DV225S4R107R77DR63L4R107R77DR63M4 R107R77DR63S4R107R77DT80K4R107R77DT80N4R107R77DT90L4R107R77DT90S4R107R77DV100L4R107R7 7DV100M4R107R77DV112M4R137DV132M4R137DV132ML4R137DV132S4R137DV160L4R137DV160M4R137DV1 80L4R137DV180M4R137DV200L4R137DV225M4R137DV225S4R137R77DR63L4R137R77DR63M4R137R77DR63 S4R137R77DT80K4R137R77DT80N4R137R77DT90L4R137R77DT90S4R137R77DV100L4R137R77DV100M4R13 7R77DV112M4R137R77DV132M4R137R77DV132ML4R137R77DV132S4R147DV132ML4R147DV160L4R147DV16 0M4R147DV180L4R147DV180M4R147DV200L4R147DV225M4R147DV225S4R147R77DR63L4R147R77DR63M4R 147R77DR63S4R147R77DT80K4R147R77DT80N4R147R77DT90L4R147R77DT90S4R147R77DV100L4R147R77 DV100M4R147R77DV112M4R147R77DV132S4R147R87DT90L4R147R87DT90S4R147R87DV100L4R147R87DV1 00M4R147R87DV112M4R147R87DV132M4R147R87DV132ML4R147R87DV132S4R147R87DV160L4R147R87DV1 60M4R167DV132ML4R167DV160L4R167DV160M4R167DV180L4R167DV180M4R167DV200L4R167DV225M4R16 7DV225S4R167R107DV100L4R167R107DV112M4R167R107DV132M4R167R107DV132ML4R167R107DV132S4R 167R107DV160L4R167R107DV160M4R167R107DV180L4R167R107DV180M4R167R97DT80K4R167R97DT80N4 R167R97DT90L4R167R97DT90S4R167R97DV100L4R167R97DV100M4R167R97DV112M4R167R97DV132M4R16 7R97DV132ML4R167R97DV132S4R167R97DV160M4SEW减速机S系列斜齿轮-蜗轮蜗杆减速机的特性和优点S系列两级斜齿/蜗轮蜗杆减速电机在蜗轮蜗杆级有大的传动比，运行的噪音极低蜗轮蜗杆减速电机蜗轮蜗杆减速机是一种动力传达机构，利用的速度转换器，将电机（马达）的回转数减速到所要的回转数，并得到较大转矩的机构。

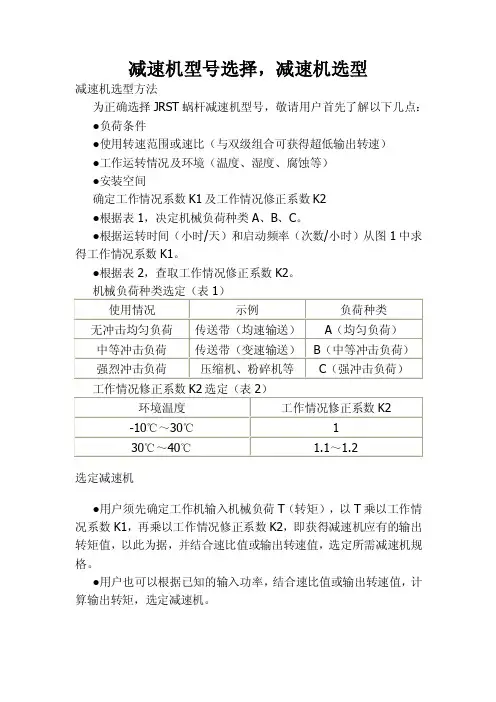

减速机型号选择，减速机选型减速机选型方法为正确选择JRST蜗杆减速机型号，敬请用户首先了解以下几点：●负荷条件●使用转速范围或速比（与双级组合可获得超低输出转速）●工作运转情况及环境（温度、湿度、腐蚀等）●安装空间确定工作情况系数K1及工作情况修正系数K2●根据表1，决定机械负荷种类A、B、C。
●根据运转时间（小时/天）和启动频率（次数/小时）从图1中求得工作情况系数K1。
●根据表2，查取工作情况修正系数K2。
选定减速机●用户须先确定工作机输入机械负荷T（转矩），以T乘以工作情况系数K1，再乘以工作情况修正系数K2，即获得减速机应有的输出转矩值，以此为据，并结合速比值或输出转速值，选定所需减速机规格。
●用户也可以根据已知的输入功率，结合速比值或输出转速值，计算输出转矩，选定减速机。
●本减速机均为右旋螺牙，根据右手定则，确定输入轴、输出轴回转方向。
选型示例例1通用传送带（均匀负荷）转矩：19N.m，运转时间：8小时/天转速：约55r/min，启动频率：10次/小时，减速机：1/25，环境温度：室内25℃，电机直联①根据表1，决定负荷种类负荷种类：无冲击均匀负荷，选A；②根据图1，在A线上取频率10次/小时的交点；查出运转时间8小时/天的系数K1=1；③根据表2，查得系数K2=1；④则转矩值为19×K1×K2=19×1×1=19N.m，可选择最接近19N.m的减速机。
选定结果：JRSTD30-1/25输出功率0.18KW，输出转速56转/分，输出转矩21N.m校核：实际输出转矩=输出转矩×使用系数（fs）=21×1.0=21N.m>19N.m，满足使用要求。
例2输送带（中等冲击负荷）转矩：65N.m，运转时间：16小时/天转速：约21r/min，启动频率：100次/小时，减速机：1/60，环境温度：室内35℃，电机直联①根据表1，决定负荷种类负荷种类：轻度冲击负荷，选B；②根据图1，在B线上取频率100次/小时的交点；查出运转时间16小时/天的系数K1=1.65；③根据表2，查得系数K2=1.15；④则转矩值为65×K1×K2=65×1.65×1.15=123N.m，可选择最接近123N.m的减速机。
