如何利用绘图工具完成逃生图设计？
第一步：去户型图模板页，点击适合你的户型；如不满意，你也可以自己绘制户型图。

第二步：在绘图工具中，选择铅笔或画笔等工具绘制逃生路线，还可以选择你喜欢的颜色
第三步：不小心画错了？利用橡皮擦擦掉就可以啦！
第四步：画好了！打开绘图工具的“文件”单击“保存”“确定”，将逃生图作品保存吧！（如果不保存，您的作品就无法展示哦）
其它问题
1、如果没有适合我的户型图模板，我该怎么办？
答：你可以自己发挥聪明才干，自己绘制一副户型图哦
第一步：新建新图片，给图片拟定名称
第二步：运用矩形、直线、画笔等工具绘制户型图
2、绘图工具还有很多功能，都分别有些什么作用呢？
答：这是一款强大的绘图设计工具，漂亮的海报、美丽的画面，都可以通过它来设计呢！我们设计逃生图可能只会用到其中一小部分功能，
其余的功能，有兴趣的同学可以多探索哦！。

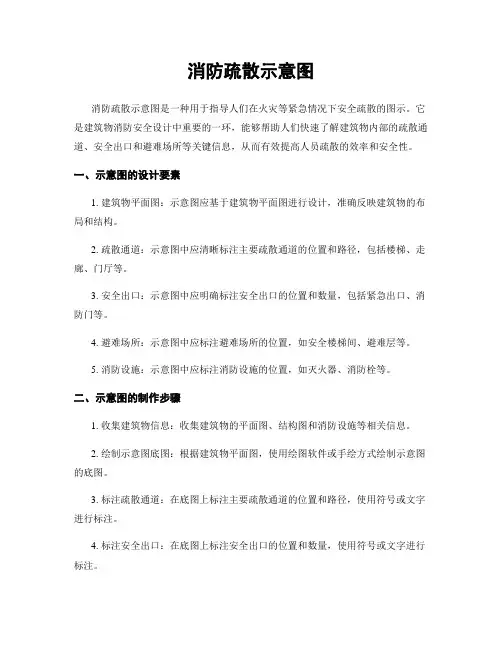

消防疏散示意图消防疏散示意图是一种用于指导人们在火灾等紧急情况下安全疏散的图示。

它是建筑物消防安全设计中重要的一环，能够帮助人们快速了解建筑物内部的疏散通道、安全出口和避难场所等关键信息，从而有效提高人员疏散的效率和安全性。

一、示意图的设计要素1. 建筑物平面图：示意图应基于建筑物平面图进行设计，准确反映建筑物的布局和结构。

2. 疏散通道：示意图中应清晰标注主要疏散通道的位置和路径，包括楼梯、走廊、门厅等。

3. 安全出口：示意图中应明确标注安全出口的位置和数量，包括紧急出口、消防门等。

4. 避难场所：示意图中应标注避难场所的位置，如安全楼梯间、避难层等。

5. 消防设施：示意图中应标注消防设施的位置，如灭火器、消防栓等。

二、示意图的制作步骤1. 收集建筑物信息：收集建筑物的平面图、结构图和消防设施等相关信息。

2. 绘制示意图底图：根据建筑物平面图，使用绘图软件或手绘方式绘制示意图的底图。

3. 标注疏散通道：在底图上标注主要疏散通道的位置和路径，使用符号或文字进行标注。

4. 标注安全出口：在底图上标注安全出口的位置和数量，使用符号或文字进行标注。

5. 标注避难场所：在底图上标注避难场所的位置，使用符号或文字进行标注。

6. 标注消防设施：在底图上标注消防设施的位置，使用符号或文字进行标注。

7. 完善示意图：检查示意图的准确性和完整性，确保所有关键信息都被正确标注。

8. 输出示意图：将示意图输出为图片或打印出来，以便在建筑物内进行布置和展示。

三、示意图的使用与维护1. 布置展示：将示意图张贴在建筑物内明显位置，确保人们能够方便地查看和理解。

2. 培训教育：在员工培训和消防演习中使用示意图，提醒人们熟悉疏散路线和安全出口的位置。

3. 定期检查：定期检查示意图的准确性和完整性，如有变动及时更新示意图。

4. 提醒标识：在示意图上添加提醒标识，如“紧急出口”、“避难场所”等，帮助人们快速定位关键信息。

5. 备份保存：将示意图进行备份保存，以防止丢失或损坏。

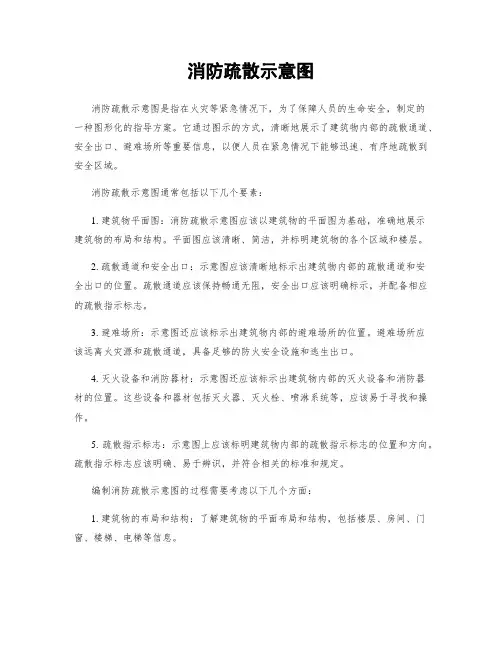

消防疏散示意图消防疏散示意图是指在火灾等紧急情况下，为了保障人员的生命安全，制定的一种图形化的指导方案。

它通过图示的方式，清晰地展示了建筑物内部的疏散通道、安全出口、避难场所等重要信息，以便人员在紧急情况下能够迅速、有序地疏散到安全区域。

消防疏散示意图通常包括以下几个要素：1. 建筑物平面图：消防疏散示意图应该以建筑物的平面图为基础，准确地展示建筑物的布局和结构。

平面图应该清晰、简洁，并标明建筑物的各个区域和楼层。

2. 疏散通道和安全出口：示意图应该清晰地标示出建筑物内部的疏散通道和安全出口的位置。

疏散通道应该保持畅通无阻，安全出口应该明确标示，并配备相应的疏散指示标志。

3. 避难场所：示意图还应该标示出建筑物内部的避难场所的位置。

避难场所应该远离火灾源和疏散通道，具备足够的防火安全设施和逃生出口。

4. 灭火设备和消防器材：示意图还应该标示出建筑物内部的灭火设备和消防器材的位置。

这些设备和器材包括灭火器、灭火栓、喷淋系统等，应该易于寻找和操作。

5. 疏散指示标志：示意图上应该标明建筑物内部的疏散指示标志的位置和方向。

疏散指示标志应该明确、易于辨识，并符合相关的标准和规定。

编制消防疏散示意图的过程需要考虑以下几个方面：1. 建筑物的布局和结构：了解建筑物的平面布局和结构，包括楼层、房间、门窗、楼梯、电梯等信息。

2. 安全出口和疏散通道：确定建筑物内部的安全出口和疏散通道的位置和数量，确保其畅通无阻。

3. 避难场所：确定建筑物内部的避难场所的位置，确保其远离火灾源和疏散通道。

4. 灭火设备和消防器材：确定建筑物内部的灭火设备和消防器材的位置，确保其易于寻找和操作。

5. 疏散指示标志：确定建筑物内部的疏散指示标志的位置和方向，确保其明确、易于辨识。

在编制消防疏散示意图时，需要遵循以下几个原则：1. 易于理解和操作：示意图应该简洁明了，易于理解和操作。

人员在紧急情况下能够迅速理解示意图上的信息，并按照指示进行疏散。

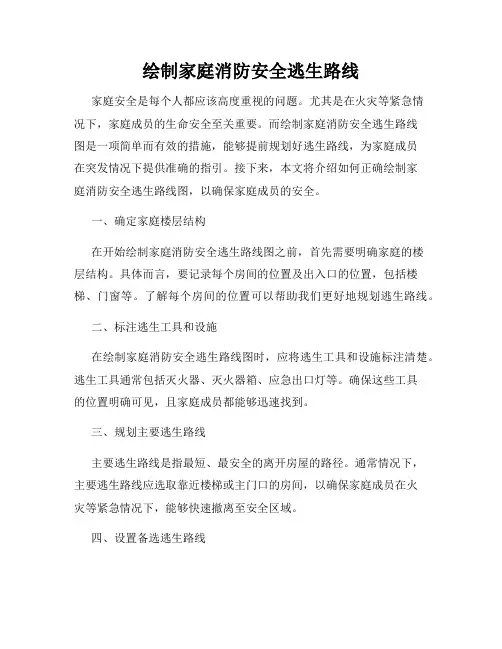

绘制家庭消防安全逃生路线家庭安全是每个人都应该高度重视的问题。

尤其是在火灾等紧急情况下，家庭成员的生命安全至关重要。

而绘制家庭消防安全逃生路线图是一项简单而有效的措施，能够提前规划好逃生路线，为家庭成员在突发情况下提供准确的指引。

接下来，本文将介绍如何正确绘制家庭消防安全逃生路线图，以确保家庭成员的安全。

一、确定家庭楼层结构在开始绘制家庭消防安全逃生路线图之前，首先需要明确家庭的楼层结构。

具体而言，要记录每个房间的位置及出入口的位置，包括楼梯、门窗等。

了解每个房间的位置可以帮助我们更好地规划逃生路线。

二、标注逃生工具和设施在绘制家庭消防安全逃生路线图时，应将逃生工具和设施标注清楚。

逃生工具通常包括灭火器、灭火器箱、应急出口灯等。

确保这些工具的位置明确可见，且家庭成员都能够迅速找到。

三、规划主要逃生路线主要逃生路线是指最短、最安全的离开房屋的路径。

通常情况下，主要逃生路线应选取靠近楼梯或主门口的房间，以确保家庭成员在火灾等紧急情况下，能够快速撤离至安全区域。

四、设置备选逃生路线备选逃生路线是指当主要逃生路线被堵塞或不能通过时，可以选择的备用路径。

确保备选逃生路线与主要逃生路线有一定的距离，以免受到同一起火点的影响。

五、标注逃生路线细节在绘制家庭消防安全逃生路线图时，需要标注逃生路线的细节信息。

这包括房间号码、楼梯的位置、门窗的位置、逃生工具的位置等。

标注的细节越具体，对家庭成员的指引越准确。

六、制定逃生计划绘制家庭消防安全逃生路线图只是第一步，制定逃生计划同样至关重要。

制定逃生计划时，应该结合家庭成员情况，制定行动规则和撤离时间。

并进行定期演练，以检验制定的计划是否实用。

七、保持路线的畅通无论是主要逃生路线还是备选逃生路线，在日常生活中都要保持畅通。

不要将家具、行李等杂物堆放在逃生路线上，以免影响逃生速度。

结语：绘制家庭消防安全逃生路线图是一项简单却重要的措施，它能在火灾等紧急情况下为家庭成员提供准确的指引。

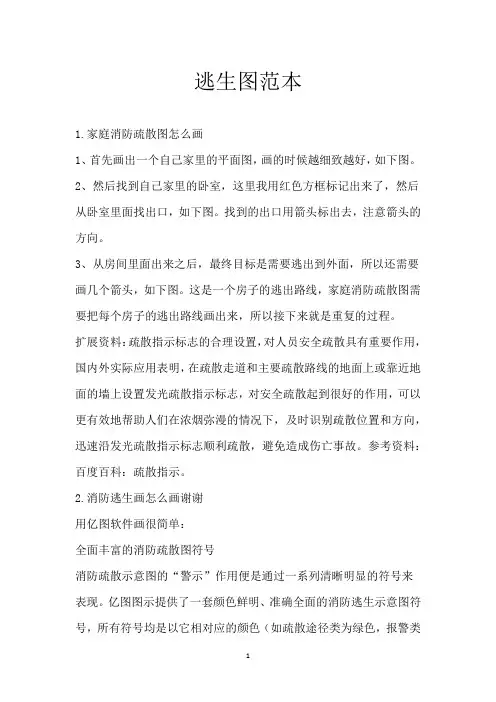

逃生图范本1.家庭消防疏散图怎么画1、首先画出一个自己家里的平面图，画的时候越细致越好，如下图。

2、然后找到自己家里的卧室，这里我用红色方框标记出来了，然后从卧室里面找出口，如下图。

找到的出口用箭头标出去，注意箭头的方向。

3、从房间里面出来之后，最终目标是需要逃出到外面，所以还需要画几个箭头，如下图。

这是一个房子的逃出路线，家庭消防疏散图需要把每个房子的逃出路线画出来，所以接下来就是重复的过程。

扩展资料：疏散指示标志的合理设置，对人员安全疏散具有重要作用，国内外实际应用表明，在疏散走道和主要疏散路线的地面上或靠近地面的墙上设置发光疏散指示标志，对安全疏散起到很好的作用，可以更有效地帮助人们在浓烟弥漫的情况下，及时识别疏散位置和方向，迅速沿发光疏散指示标志顺利疏散，避免造成伤亡事故。

参考资料：百度百科：疏散指示。

2.消防逃生画怎么画谢谢用亿图软件画很简单：全面丰富的消防疏散图符号消防疏散示意图的“警示”作用便是通过一系列清晰明显的符号来表现。

亿图图示提供了一套颜色鲜明、准确全面的消防逃生示意图符号，所有符号均是以它相对应的颜色（如疏散途径类为绿色，报警类为红色，警示类为黄色等）预先设定好。

用户直接从图库中拖出符号即可开始消防疏散图的绘制。

当然，符号是基于矢量设计的，用户也可以对它再次进行大小调整、颜色修改等编辑。

除消防疏散图专用符号以外，在亿图图示消防疏散图制作软件中，你也可以使用墙、门窗等符号来绘制建筑的平面结构，从而使消防疏散图更加清晰易懂。

可编辑的免费模板与实例制作消防疏散示意图时，如果有模板或者例子作为参考，那将会事半功倍，节约很多时间与精力。

在此款软件中，你能免费使用可编辑的消防逃生示意图模板，也有许多实际例子可供选择，如学校逃生示意图、医院消防疏散图、商场消防疏散图等等。

亿图图示绘制消防疏散图的4个步骤1.启动亿图图示软件，点击新建，选择平面布置图中的消防疏散图，单击进入绘制页面。

2.绘制建筑平面图。

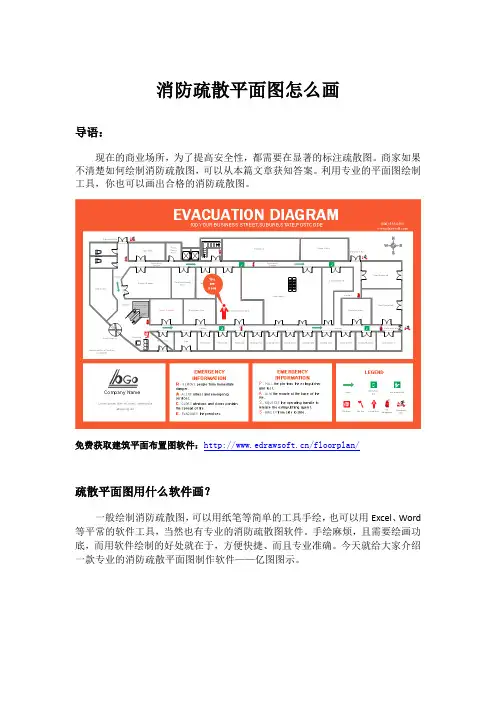

消防疏散平面图怎么画导语：现在的商业场所，为了提高安全性，都需要在显著的标注疏散图。

商家如果不清楚如何绘制消防疏散图，可以从本篇文章获知答案。

利用专业的平面图绘制工具，你也可以画出合格的消防疏散图。

免费获取建筑平面布置图软件：/floorplan/疏散平面图用什么软件画？一般绘制消防疏散图，可以用纸笔等简单的工具手绘，也可以用Excel、Word 等平常的软件工具，当然也有专业的消防疏散图软件。

手绘麻烦，且需要绘画功底，而用软件绘制的好处就在于，方便快捷、而且专业准确。

今天就给大家介绍一款专业的消防疏散平面图制作软件——亿图图示。

亿图图示软件特色：1、丰富的背景样式：几十套背景样式供用户使用，且只需拖拽样式到画布即可替换背景。

2、无限量的图框：可以在画布中添加无限量的图框，大大满足用户的创作需求。

3、页面适应到绘画：画布可无限量之大，一键点击“页面适应到绘图”，软件即可自动剪切画布至绘图区域。

4、免费更新提醒：当软件有新的版本或模板更新时，软件可提醒用户进行更新操作。

5、软件咨询服务：在绘图过程中遇到操作难题，可在线与客服人员联系，并解决问题。

专业的消防疏散图制作软件——亿图图示亿图图示是一款功能齐全、符号丰富、使用简单的消防疏散图制作软件。

内置有全面丰富的消防疏散示意图符号，以及可编辑的免费模板与例子，帮助用户轻松快捷地绘制消防逃生示意图。

除消防疏散平面图制作工具以外，亿图图示还提供家居规划、办公室布局、花园设计、水暖管道规划等绘制工具。

具体来说，亿图图示在消防疏散图制作上有以下特点：•内置矢量的消防疏散示意图符号和建筑平面图图形，用户可直接拖放使用；•为用户提供免费的消防疏散图模板与实例作为参考；•支持高保真的图片、PDF、Word、HTML网页、SVG矢量图等的导出，打印、共享便利；•同时支持房屋平面图、家居规划、办公室布局、花园设计、水暖管道规划等，是一款多功能的平面设计软件。

配置需求Windows 7, 8, 10, XP, Vista, CitrixMac OSX 10.10+Linux Debian, Ubuntu, Fedora, CentOS, OpenSUSE, Mint, Knoppix, RedHat, Gentoo及更多全面丰富的消防疏散图符号消防疏散示意图的“警示”作用便是通过一系列清晰明显的符号来表现。

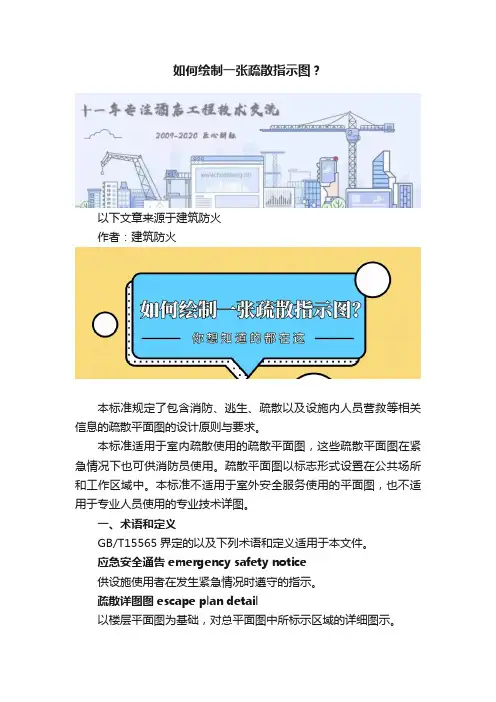

如何绘制一张疏散指示图？以下文章来源于建筑防火作者：建筑防火本标准规定了包含消防、逃生、疏散以及设施内人员营救等相关信息的疏散平面图的设计原则与要求。

本标准适用于室内疏散使用的疏散平面图，这些疏散平面图在紧急情况下也可供消防员使用。

疏散平面图以标志形式设置在公共场所和工作区域中。

本标准不适用于室外安全服务使用的平面图，也不适用于专业人员使用的专业技术详图。

一、术语和定义GB/T15565界定的以及下列术语和定义适用于本文件。

应急安全通告 emergency safety notice供设施使用者在发生紧急情况时遵守的指示。

疏散详图图 escape plan detail以楼层平面图为基础，对总平面图中所标示区域的详细图示。

消防安全通告 fire safety notice供设施使用者在发生火灾时遵守的指示总平面图 overview plan用于将疏散详图与整个设施或场所联系起来的简化图示。

二、总则在应用本文件之前，消防安全管理程序已经确定了一些将在疏散平面图上应显示的必要元素。

疏散平面图应反映出对以下信息的研究:a)消防安全手册和规程；b)当前场所和设施的平面图，图中包含经实地验证过的设施关鍵特征；c)所有疏散路线的标识d)疏散规划文件，文件中包含人群的预期移动、所有给出的指示以及指示的给出方式；e)所有消防设备及报警装置的位置；f)应急设备及疏散辅助装备的位置g)在紧急情况下或发生火灾时所需采取的行动h)避难场所和集合点的位置疏散平面图的作用是帮助人们根据规划好的疏散路线确定自己的位置、疏散平面图是对设施应急导向系统的补充和完善。

三、设计要求1、疏散平面图应依照设施的疏散预案进行设计并应满足场所内人员的特定需求。

2、疏散平面图上应标出观察者的确切位置3、疏散平面图应为彩色图4、疏散平面图的比例尺取决于设施的大小、图示的详细程度以及疏散平面图的预期设置位置。

所使用的比例尺不应小于以下数据：a)大型设施为1:250；b)中小型设施为1:100；c)单个房间内显示的平面图为1:350。

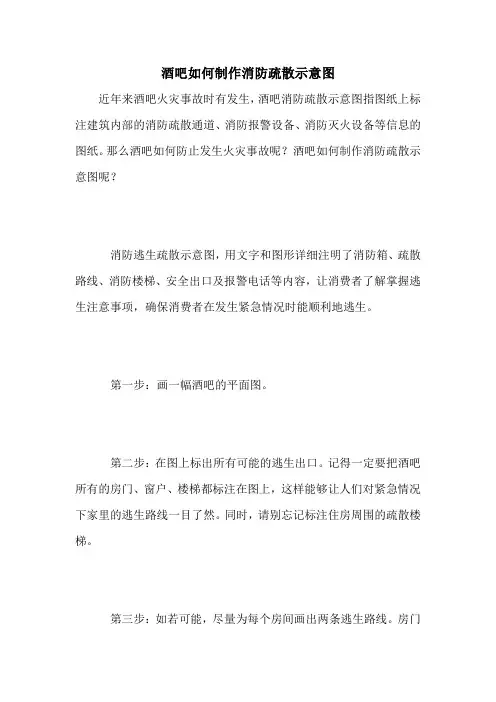

酒吧如何制作消防疏散示意图
近年来酒吧火灾事故时有发生，酒吧消防疏散示意图指图纸上标注建筑内部的消防疏散通道、消防报警设备、消防灭火设备等信息的图纸。

那么酒吧如何防止发生火灾事故呢？酒吧如何制作消防疏散示意图呢？
消防逃生疏散示意图，用文字和图形详细注明了消防箱、疏散路线、消防楼梯、安全出口及报警电话等内容，让消费者了解掌握逃生注意事项，确保消费者在发生紧急情况时能顺利地逃生。

第一步：画一幅酒吧的平面图。

第二步：在图上标出所有可能的逃生出口。

记得一定要把酒吧所有的房门、窗户、楼梯都标注在图上，这样能够让人们对紧急情况下家里的逃生路线一目了然。

同时，请别忘记标注住房周围的疏散楼梯。

第三步：如若可能，尽量为每个房间画出两条逃生路线。

房门
当然是每个房间的主要逃生出口。

但是，如果房门被大火和浓烟封堵，您就需要另外一个逃生出口，例如窗户。

所以，您一定要确保酒吧的窗户能够自如开启。

第四步：酒吧的每个成员都要熟悉火灾逃生计划，最好全体成员试着从每个房间徒步走向逃生出口，这样可以确定所有的逃生出口是否可以正常使用。

酒吧最好每年做1到2次这样的演练，一旦火灾真的发生，我们就能够在烟、火封堵逃生路线前准确、快速疏散逃生。

以上就是给大家介绍的酒吧如何安全紧急疏散人群。

消防示意图在遇到火灾时起到引导人们逃生的作用，所以大家在进入公共场所的时候一定要对这些示意图多加了解。

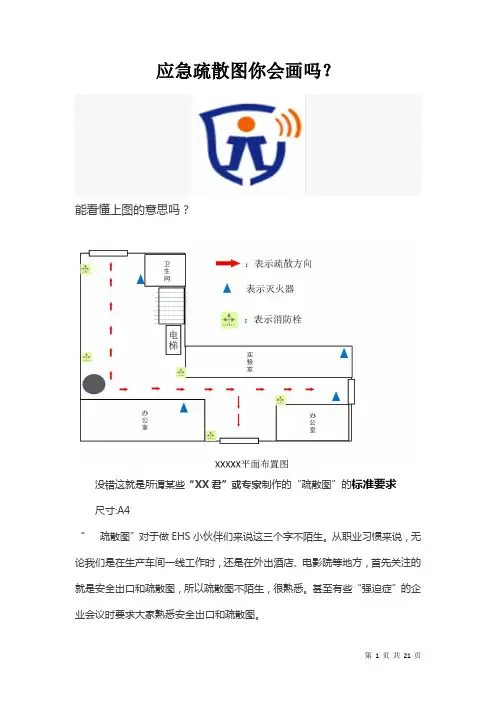

应急疏散图你会画吗？能看懂上图的意思吗？没错这就是所谓某些“XX君”或专家制作的“疏散图”的标准要求尺寸:A4“疏散图”对于做EHS小伙伴们来说这三个字不陌生。

从职业习惯来说，无论我们是在生产车间一线工作时，还是在外出酒店、电影院等地方，首先关注的就是安全出口和疏散图，所以疏散图不陌生，很熟悉。

甚至有些“强迫症”的企业会议时要求大家熟悉安全出口和疏散图。

那么问题来了，疏散图应该如何制作呢？应该符合哪些强制性国家标准呢？这还不简单啊，把建筑设计图拿过来去掉没用的，留下通道、门、出口等，然后等比例缩放用箭头标注一下逃生路线和方向就行了，简单的很。

所以笔者也到百度图片上去搜索一下，使用的关键词是“疏散图”和“消防疏散图”，得到的结果如下图：通过百度搜索，我们发现市面上的“疏散图”都是各家自成设计和风格，真如文章开头所示的疏散图一样。

其实我们在现实中如公共场合，车间等区域见到的疏散图大部分都是这样的。

很多某些EHS领域里面所谓的专家都是这样认为，并且误导着别人。

其实真相是：疏散图执行的标准是《GBT 25894-2010 疏散平面图设计原理与要求》：有些人会讲你较真啥呢，非要按标准来吗？我不用标准不是照样能达到效果吗？为了强调问题所在，请大家认真对比以下的3图。

为了强调问题所在，请大家认真对比以上的3图。

非也！说轻了是事故隐患！！说重了是违法行为今天我不拿消防法来说事儿，因为很多人包括专家学者在内都认为这个是消防法调整的范围。

非也！不全对！！因为还有《中华人民共和国安全生产法》呢处罚依据安全生产法第一百零二条：生产经营单位有下列行为之一的，责令限期改正，可以处五万元以下的罚款，对其直接负责的主管人员和其他直接责任人员可以处一万元以下的罚款；逾期未改正的，责令停产停业整顿；构成犯罪的，依照刑法有关规定追究刑事责任：（二）生产经营场所和员工宿舍未设有符合紧急疏散需要、标志明显、保持畅通的出口，或者锁闭、封堵生产经营场所或者员工宿舍出口的。

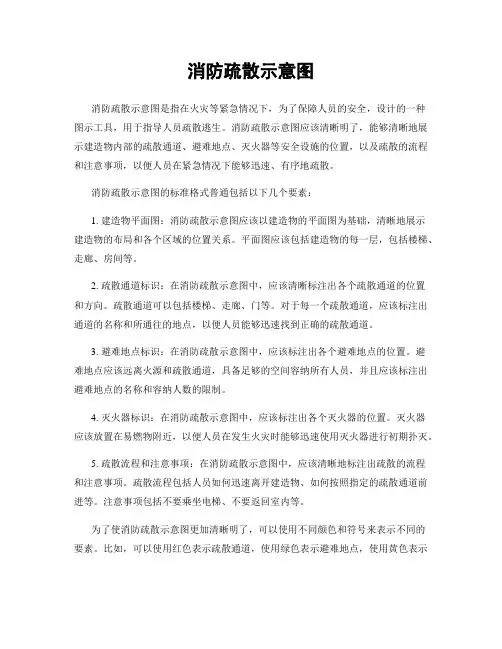

消防疏散示意图消防疏散示意图是指在火灾等紧急情况下，为了保障人员的安全，设计的一种图示工具，用于指导人员疏散逃生。

消防疏散示意图应该清晰明了，能够清晰地展示建造物内部的疏散通道、避难地点、灭火器等安全设施的位置，以及疏散的流程和注意事项，以便人员在紧急情况下能够迅速、有序地疏散。

消防疏散示意图的标准格式普通包括以下几个要素：1. 建造物平面图：消防疏散示意图应该以建造物的平面图为基础，清晰地展示建造物的布局和各个区域的位置关系。

平面图应该包括建造物的每一层，包括楼梯、走廊、房间等。

2. 疏散通道标识：在消防疏散示意图中，应该清晰标注出各个疏散通道的位置和方向。

疏散通道可以包括楼梯、走廊、门等。

对于每一个疏散通道，应该标注出通道的名称和所通往的地点，以便人员能够迅速找到正确的疏散通道。

3. 避难地点标识：在消防疏散示意图中，应该标注出各个避难地点的位置。

避难地点应该远离火源和疏散通道，具备足够的空间容纳所有人员，并且应该标注出避难地点的名称和容纳人数的限制。

4. 灭火器标识：在消防疏散示意图中，应该标注出各个灭火器的位置。

灭火器应该放置在易燃物附近，以便人员在发生火灾时能够迅速使用灭火器进行初期扑灭。

5. 疏散流程和注意事项：在消防疏散示意图中，应该清晰地标注出疏散的流程和注意事项。

疏散流程包括人员如何迅速离开建造物、如何按照指定的疏散通道前进等。

注意事项包括不要乘坐电梯、不要返回室内等。

为了使消防疏散示意图更加清晰明了，可以使用不同颜色和符号来表示不同的要素。

比如，可以使用红色表示疏散通道，使用绿色表示避难地点，使用黄色表示灭火器等。

同时，应该保证示意图的比例和绘制的准确性，以确保人员能够准确地理解示意图所展示的信息。

消防疏散示意图的制作可以使用计算机辅助设计软件，也可以手工绘制。

无论使用何种方式，都应该确保示意图的清晰度和准确性。

示意图应该定期更新，以反映建造物内部的变化和安全设施的更新。

总之，消防疏散示意图是一种重要的安全工具，能够在紧急情况下指导人员疏散逃生。

如何简单快速绘制出应急消防疏散图导读：一份清晰明了的消防疏散示意图是遇到灾难、危险时生命安全的保障。

因此，住宅、高楼大厦、工厂、学校、医院等建筑都必须要有与之相对应的详细的消防安全疏散图。

我们在绘制消防疏散图时，可以用纸笔等简单的工具手绘，也可以用Excel、Word等平常的软件工具，当然也有专业的消防疏散图软件。

手绘麻烦，且需要绘画功底，而用软件绘制的好处就在于，方便快捷、而且专业准确。

亿图图示拥有丰富的模板和剪贴画，能够帮助我们快速绘制出疏散示意图。

消防疏散示意图的“警示”作用便是通过一系列清晰明显的符号来表现。

亿图图示提供了一套颜色鲜明、准确全面的消防逃生示意图符号，所有符号均是以它相对应的颜色（如疏散途径类为绿色，报警类为红色，警示类为黄色等）预先设定好。

用户直接从图库中拖出符号即可开始消防疏散图的绘制。

当然，符号是基于矢量设计的，用户也可以对它再次进行大小调整、颜色修改等编辑。

可编辑的免费模板与实例制作消防疏散示意图时，如果有模板或者例子作为参考，那将会事半功倍，节约很多时间与精力。

在此款软件中，你能免费使用可编辑的消防逃生示意图模板，也有许多实际例子可供选择，如学校逃生示意图、医院消防疏散图、商场消防疏散图等等。

医院消防疏散示意图学校消防疏散平面图亿图图示绘制消防疏散图的４个步骤１．启动亿图图示软件，点击新建，选择平面布置图中的消防疏散图，单击进入绘制页面。

２．绘制建筑平面图。

利用右侧图库中的各种符号（墙、门窗等结构符号），直接从库中拖出，放置在绘图框内，按照制图要求进行布局，绘制出建筑平面图。

注意：多楼层的情况，每层都需要有平面图；所有门窗、楼梯都需标注在图上。

３．添加消防疏散示意图符号。

在建筑平面图上添加相对应的图标符号，标注清楚消防设施及安全出口等信息。

４．规划逃生路线。

从库中拖出绿色箭头，一步一步标注安全逃生路线。

注意：尽量为每个房间（空间）设计两条逃生路线（如房门和窗）。

同事送来一个WPS演示的文件，里边有一个紧急疏散示意图要做成图片(图1)，重新用Phoposhop制作需要一些时间，可以使用WPS演示直接来实现吗？下面我们具体实践一下。

图1 紧急疏散示意图一、保存图像法——对图像像素要求不严格的情况下使用1、用WPS演示打开疏散图文件，选择文件|另存为，打开另存为对话框;2、选择保存类型为TIFF图像文件格式，单击保存按钮，打开导出选择对话框(图2);图23、根据需要选择导出的幻灯片，这里选择了仅当前幻灯片。

这张图片就制作成功了，效率很高。

二、输出PDF文件——较大的图像需要时使用交给同事的图像被退回来了，原来他要做一个大的宣传栏，图像放大后失真严重。

怎么办呢？记得有一次用Phoposhop打开WPS输出的PDF文件，可以选择分辩率，这就可以扩大图像了。

1、选择文件|输出为PDF格式...菜单项，打开输出Adobe PDF文件对话框(图3);图3 输出Adobe PDF文件对话框2、单击确定‘按钮后开始输出PDF文件;3、输出成功后单击关闭按钮。

接下来打开图像处理软件Phoposhop。

(以Adobe Photoshop CS2为例，其它版本操作类似)1、打开Photoshop，选择文件|打开菜单项，打开打开对话框;2、找到刚才导出的PDF文件，单击打开按钮，打开导入PDF对话框(图4)，重点调整红框内的分辩率，分辩率越大图像就越大。

图4 调整红框内的分辩率3、根据实际需要调整好像素后，单击确定按钮，显示导入进度，成功后会打开PDF文件，另存为需要的图像文件就可以了。

WPS文字、WPS表格同样支持输出PDF功能，都可以把文档变成高质量的图像。

不妨试试吧！。

幼儿园消防演习的逃生路线怎么绘制关键信息：1、幼儿园建筑布局及结构2、安全出口位置3、疏散通道状况4、班级分布情况5、特殊区域（如厨房、配电室等）6、消防设施位置7、绘制比例与精度8、标识与指示符号9、审核与更新机制1、协议目的11 本协议旨在规范幼儿园消防演习逃生路线的绘制工作，确保在紧急情况下，全体师生能够迅速、安全地疏散。

2、绘制原则21 准确性原则逃生路线的绘制必须基于幼儿园的实际建筑布局和结构，确保路线的准确性和可行性。

22 清晰性原则路线图应清晰易懂，使用简洁明了的图形和标识，避免产生歧义。

23 完整性原则涵盖幼儿园内的所有区域，包括教室、活动室、办公室、厨房、配电室等。

3、前期准备31 对幼儿园进行全面的实地勘察详细记录建筑的结构、房间布局、门窗位置、楼梯和走廊的走向等信息。

32 确定安全出口明确所有可用的安全出口，包括正门、侧门、紧急疏散门等，并检查其畅通性。

33 了解班级分布掌握各个班级在园内的具体位置，以便规划合理的疏散路径。

4、绘制内容41 建筑平面图按照一定比例绘制幼儿园的整体平面图，包括建筑物的轮廓、房间的划分等。

42 逃生路线标识用醒目的线条标识出从各个房间和区域到安全出口的疏散路线。

43 特殊区域标识标注出厨房、配电室、锅炉房等特殊区域，以及可能存在危险的区域。

44 消防设施标识在图上标明消火栓、灭火器、疏散指示灯等消防设施的位置。

5、标识与指示符号51 使用统一的标识和指示符号例如，用绿色箭头表示疏散方向，用红色叉号表示禁止通行区域。

52 标注文字说明在重要位置添加简洁的文字说明，如“安全出口”“楼梯”“紧急疏散通道”等。

6、审核与更新61 绘制完成后，由幼儿园管理层、消防部门相关人员进行审核。

62 如幼儿园建筑布局发生变化，或消防法规有新的要求，应及时更新逃生路线图。

7、培训与宣传71 将逃生路线图作为消防培训的重要内容，向全体师生进行讲解和培训。

72 在园内显著位置张贴逃生路线图，以便师生随时查看。
