家庭消防疏散平面图怎么画

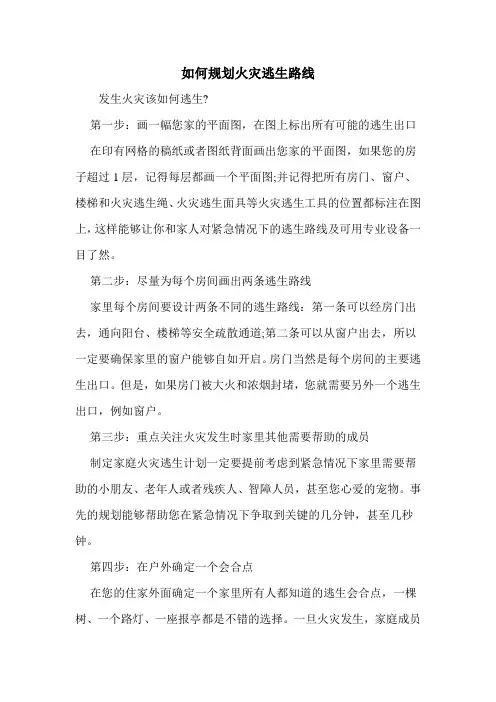

如何规划火灾逃生路线发生火灾该如何逃生?第一步：画一幅您家的平面图，在图上标出所有可能的逃生出口在印有网格的稿纸或者图纸背面画出您家的平面图，如果您的房子超过1层，记得每层都画一个平面图;并记得把所有房门、窗户、楼梯和火灾逃生绳、火灾逃生面具等火灾逃生工具的位置都标注在图上，这样能够让你和家人对紧急情况下的逃生路线及可用专业设备一目了然。

第二步：尽量为每个房间画出两条逃生路线家里每个房间要设计两条不同的逃生路线：第一条可以经房门出去，通向阳台、楼梯等安全疏散通道;第二条可以从窗户出去，所以一定要确保家里的窗户能够自如开启。

房门当然是每个房间的主要逃生出口。

但是，如果房门被大火和浓烟封堵，您就需要另外一个逃生出口，例如窗户。

第三步：重点关注火灾发生时家里其他需要帮助的成员制定家庭火灾逃生计划一定要提前考虑到紧急情况下家里需要帮助的小朋友、老年人或者残疾人、智障人员，甚至您心爱的宠物。

事先的规划能够帮助您在紧急情况下争取到关键的几分钟，甚至几秒钟。

第四步：在户外确定一个会合点在您的住家外面确定一个家里所有人都知道的逃生会合点，一棵树、一个路灯、一座报亭都是不错的选择。

一旦火灾发生，家庭成员都直接到会合地点集中，这样能够很快确定所有家庭成员是否全部成功逃生。

第五步：在户外给消防队打电话报警千万不要浪费宝贵的逃生时间在家里给消防队打电话报警。

一旦您已安全逃生，就用手机或者公共电话给消防队报警。

第六步：一定记得演练您的火灾逃生计划。

家里的每个成员都要熟悉火灾逃生计划，最好全体家庭成员试着从每个房间徒步走向逃生出口，这样可以确定所有的逃生出口是否可以正常使用。

建议您，每年都要按照您的火灾逃生路线进行演练1到2次。

确保遇到火灾时家人能够顺利逃生，减少损失。

并且组织全家学习家庭防火小知识，并了解如何规划火灾逃生路线，时刻做好准备。

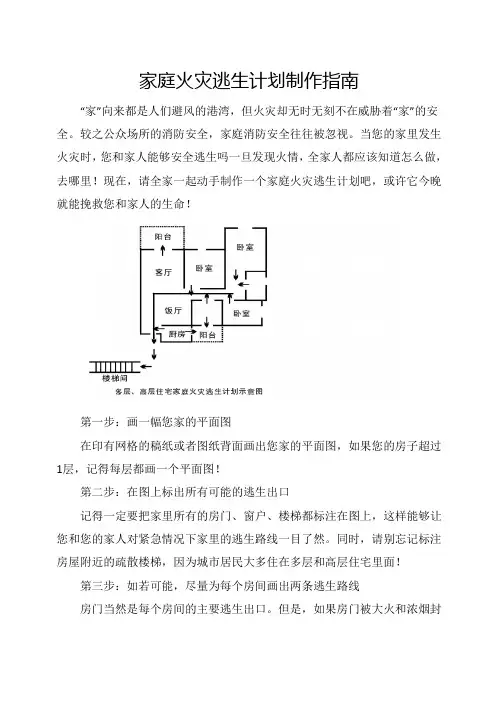

家庭火灾逃生计划制作指南“家”向来都是人们避风的港湾，但火灾却无时无刻不在威胁着“家”的安全。

较之公众场所的消防安全，家庭消防安全往往被忽视。

当您的家里发生火灾时，您和家人能够安全逃生吗一旦发现火情，全家人都应该知道怎么做，去哪里！现在，请全家一起动手制作一个家庭火灾逃生计划吧，或许它今晚就能挽救您和家人的生命！第一步：画一幅您家的平面图在印有网格的稿纸或者图纸背面画出您家的平面图，如果您的房子超过1层，记得每层都画一个平面图！第二步：在图上标出所有可能的逃生出口记得一定要把家里所有的房门、窗户、楼梯都标注在图上，这样能够让您和您的家人对紧急情况下家里的逃生路线一目了然。

同时，请别忘记标注房屋附近的疏散楼梯，因为城市居民大多住在多层和高层住宅里面！第三步：如若可能，尽量为每个房间画出两条逃生路线房门当然是每个房间的主要逃生出口。

但是，如果房门被大火和浓烟封堵，您就需要另外一个逃生出口，例如窗户。

所以，您一定要确保家里的窗户能够自如开启，并且家里的每个人都清楚知道逃生的路线。

如果窗户安装了防盗锁，那么一定记得在家里准备锤子等应急工具。

但居住高层或多层楼房的，切不可跳楼，而应呼救，等待救援。

第四步：重点关注火灾发生时家里其他需要帮助的成员制定家庭火灾逃生计划一定要提前考虑到紧急情况下家里需要帮助的小朋友、老年人或者残疾人、智障人员，甚至您心爱的宠物。

事先的规划能够帮助您在紧急情况下争取到关键的几分钟，甚至几秒钟！此外，火灾逃生时，请顺便大力敲一下您邻居的房门，并关上自家的大门，以帮助邻居逃生和避免自家大火短时间殃及近邻。

第五步：在户外确定一个会合点在您的住家外面确定一个家里所有人都知道的逃生会合点，一棵树、一个公交站台、一座报亭都是不错的选择！一旦火灾发生，家庭成员都直接到会合地点集中，这样能够很快确定所有家庭成员是否全部成功逃生。

第六步：在户外给消防队打电话报警千万不要浪费宝贵的逃生时间在家里给消防队打电话报警！一旦您已安全逃生，就用手机或者公共电话给消防队报警。

家庭火灾逃生计划六（1）班：李心仪寒冬来临，更多的人愿意在温暖的家里躲避寒冷。

虽然“家”是我们避风的港湾，但火灾隐患却无时无刻不在威胁人们的安全。

如果家里发生了火灾，你和家人可以在最短的时间内安全逃生吗？逃到哪里？如果这些问题我们在事先都做好详细的计划，相信大家在遇到火灾的时候就能安全地逃离现场了。

我是六年级的一名学生，每一名学生都在家长的指导下，都制定了相关的火灾逃生计划。

现在将我制定的家庭火灾发生的逃生方法与大家分享一下。

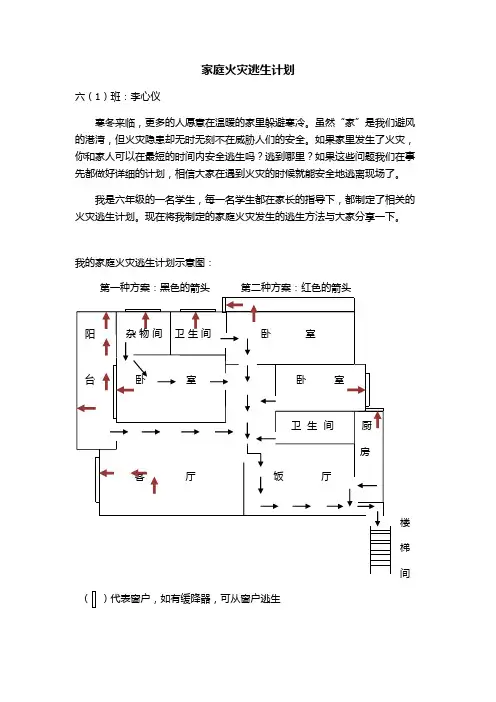

我的家庭火灾逃生计划示意图：第一种方案：黑色的箭头第二种方案：红色的箭头楼梯间（）代表窗户，如有缓降器，可从窗户逃生一.制定家庭火灾逃生路线家里每个房间是否都计划了不同的火灾逃生路线？每条逃生路线是否始终畅通无阻？”就此类问题记者采访了省消防总队的防火专家，消防专家总结出了简单实用的“家庭消防安全计划”，以指导大家掌握逃生知识。

第一步：画一幅您家的平面图在印有网格的稿纸或者图纸背面画出您家的平面图，如果您的房子超过一层，记得每层都画一个平面图。

第二步：在图上标出所有可能的逃生出口记得把所有房门、楼梯等都标注在图上，这样能够让您和家人对紧急情况下的逃生路线一目了然。

第三步：尽量为每个房间画出最多的逃生路线每个房间要设计不同的逃生路线：第一条可以经房门出去，通向阳台、楼梯等安全疏散通道；第二条可以从窗户出去，所以一定要确保家里的窗户能够自如开启。

如果窗户安装了防盗锁，那么一定记得在家里准备锤子等应急工具。

第四步：重点关注火灾发生时家里其他需要帮助的成员制订家庭火灾逃生计划一定要提前考虑到紧急情况下家里需要帮助的小朋友、老年人或者残疾人、智障人员，甚至您心爱的宠物。

此外，火灾逃生时，请顺便用力敲一下您邻居的房门，以帮助邻居逃生和避免自家大火短时间殃及近邻。

第五步：在户外确定一个会合点在您的住家外面确定一个家里所有人都知道的逃生会合点，一棵树、一个路灯、一个报亭都是不错的选择。

一旦火灾发生，家庭成员都直接到会合地点集中，这样能够很快确定所有家庭成员是否全部成功逃生。

消防安全疏散线路示意图（文字稿）_1_
消防安全疏散线路示意图
温馨提示
1、请您熟悉本院内的疏散通道和安全出口。

2、如发生火灾，请勿惊慌，请勿搭乘电梯，服从医护人员指
挥。

请用毛巾捂住口鼻以防吸入烟气，请按照疏散指示标志指引方向和安全疏散路线，立即疏散到最近的安全出口处迅速沿楼梯右侧疏散。

3、为了您和他人的健康和安全，请勿在医院内病区吸烟，乱
扔烟蒂，不要携带易燃易爆物品进入本院区域。

4、爱护院内消防设施非火警时请勿使用。

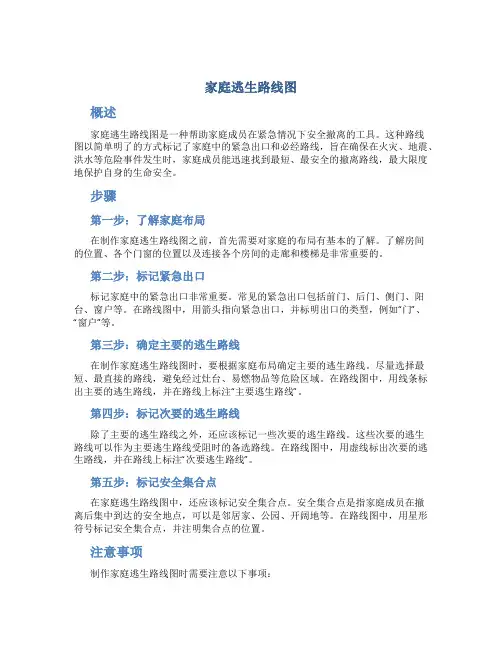

家庭逃生路线图概述家庭逃生路线图是一种帮助家庭成员在紧急情况下安全撤离的工具。

这种路线图以简单明了的方式标记了家庭中的紧急出口和必经路线，旨在确保在火灾、地震、洪水等危险事件发生时，家庭成员能迅速找到最短、最安全的撤离路线，最大限度地保护自身的生命安全。

步骤第一步：了解家庭布局在制作家庭逃生路线图之前，首先需要对家庭的布局有基本的了解。

了解房间的位置、各个门窗的位置以及连接各个房间的走廊和楼梯是非常重要的。

第二步：标记紧急出口标记家庭中的紧急出口非常重要。

常见的紧急出口包括前门、后门、侧门、阳台、窗户等。

在路线图中，用箭头指向紧急出口，并标明出口的类型，例如“门”、“窗户”等。

第三步：确定主要的逃生路线在制作家庭逃生路线图时，要根据家庭布局确定主要的逃生路线。

尽量选择最短、最直接的路线，避免经过灶台、易燃物品等危险区域。

在路线图中，用线条标出主要的逃生路线，并在路线上标注“主要逃生路线”。

第四步：标记次要的逃生路线除了主要的逃生路线之外，还应该标记一些次要的逃生路线。

这些次要的逃生路线可以作为主要逃生路线受阻时的备选路线。

在路线图中，用虚线标出次要的逃生路线，并在路线上标注“次要逃生路线”。

第五步：标记安全集合点在家庭逃生路线图中，还应该标记安全集合点。

安全集合点是指家庭成员在撤离后集中到达的安全地点，可以是邻居家、公园、开阔地等。

在路线图中，用星形符号标记安全集合点，并注明集合点的位置。

注意事项制作家庭逃生路线图时需要注意以下事项：1.路线图应当简洁明了，尽量使用直线和简单的图形，避免复杂的线条和符号。

2.路线图应当符合实际情况，不要将不实际的路线标记在图上。

3.路线图应当定期更新，随着家庭布局的变化，逃生路线可能会发生变化，因此需要定期检查和更新路线图。

结论家庭逃生路线图是保护家庭成员生命安全的重要工具。

通过制作家庭逃生路线图，我们可以在紧急情况下迅速找到最短、最安全的撤离路线，并尽量避开危险区域。

如何绘制一张疏散指示图？以下文章来源于建筑防火作者：建筑防火本标准规定了包含消防、逃生、疏散以及设施内人员营救等相关信息的疏散平面图的设计原则与要求。

本标准适用于室内疏散使用的疏散平面图，这些疏散平面图在紧急情况下也可供消防员使用。

疏散平面图以标志形式设置在公共场所和工作区域中。

本标准不适用于室外安全服务使用的平面图，也不适用于专业人员使用的专业技术详图。

一、术语和定义GB/T15565界定的以及下列术语和定义适用于本文件。

应急安全通告 emergency safety notice供设施使用者在发生紧急情况时遵守的指示。

疏散详图图 escape plan detail以楼层平面图为基础，对总平面图中所标示区域的详细图示。

消防安全通告 fire safety notice供设施使用者在发生火灾时遵守的指示总平面图 overview plan用于将疏散详图与整个设施或场所联系起来的简化图示。

二、总则在应用本文件之前，消防安全管理程序已经确定了一些将在疏散平面图上应显示的必要元素。

疏散平面图应反映出对以下信息的研究:a)消防安全手册和规程；b)当前场所和设施的平面图，图中包含经实地验证过的设施关鍵特征；c)所有疏散路线的标识d)疏散规划文件，文件中包含人群的预期移动、所有给出的指示以及指示的给出方式；e)所有消防设备及报警装置的位置；f)应急设备及疏散辅助装备的位置g)在紧急情况下或发生火灾时所需采取的行动h)避难场所和集合点的位置疏散平面图的作用是帮助人们根据规划好的疏散路线确定自己的位置、疏散平面图是对设施应急导向系统的补充和完善。

三、设计要求1、疏散平面图应依照设施的疏散预案进行设计并应满足场所内人员的特定需求。

2、疏散平面图上应标出观察者的确切位置3、疏散平面图应为彩色图4、疏散平面图的比例尺取决于设施的大小、图示的详细程度以及疏散平面图的预期设置位置。

所使用的比例尺不应小于以下数据：a)大型设施为1:250；b)中小型设施为1:100；c)单个房间内显示的平面图为1:350。

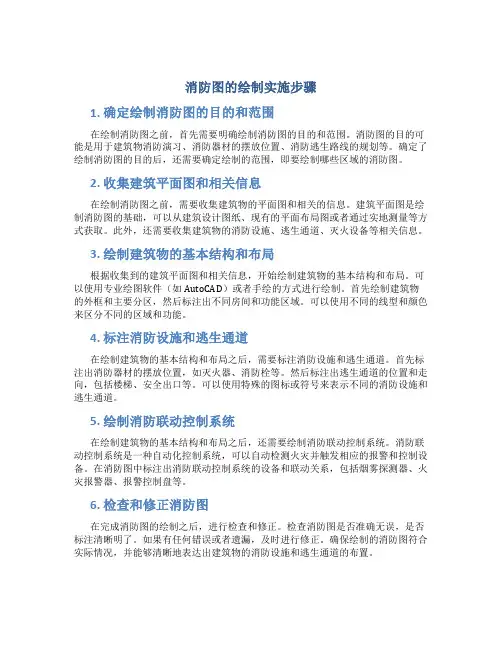

消防图的绘制实施步骤1. 确定绘制消防图的目的和范围在绘制消防图之前，首先需要明确绘制消防图的目的和范围。

消防图的目的可能是用于建筑物消防演习、消防器材的摆放位置、消防逃生路线的规划等。

确定了绘制消防图的目的后，还需要确定绘制的范围，即要绘制哪些区域的消防图。

2. 收集建筑平面图和相关信息在绘制消防图之前，需要收集建筑物的平面图和相关的信息。

建筑平面图是绘制消防图的基础，可以从建筑设计图纸、现有的平面布局图或者通过实地测量等方式获取。

此外，还需要收集建筑物的消防设施、逃生通道、灭火设备等相关信息。

3. 绘制建筑物的基本结构和布局根据收集到的建筑平面图和相关信息，开始绘制建筑物的基本结构和布局。

可以使用专业绘图软件（如AutoCAD）或者手绘的方式进行绘制。

首先绘制建筑物的外框和主要分区，然后标注出不同房间和功能区域。

可以使用不同的线型和颜色来区分不同的区域和功能。

4. 标注消防设施和逃生通道在绘制建筑物的基本结构和布局之后，需要标注消防设施和逃生通道。

首先标注出消防器材的摆放位置，如灭火器、消防栓等。

然后标注出逃生通道的位置和走向，包括楼梯、安全出口等。

可以使用特殊的图标或符号来表示不同的消防设施和逃生通道。

5. 绘制消防联动控制系统在绘制建筑物的基本结构和布局之后，还需要绘制消防联动控制系统。

消防联动控制系统是一种自动化控制系统，可以自动检测火灾并触发相应的报警和控制设备。

在消防图中标注出消防联动控制系统的设备和联动关系，包括烟雾探测器、火灾报警器、报警控制盘等。

6. 检查和修正消防图在完成消防图的绘制之后，进行检查和修正。

检查消防图是否准确无误，是否标注清晰明了。

如果有任何错误或者遗漏，及时进行修正。

确保绘制的消防图符合实际情况，并能够清晰地表达出建筑物的消防设施和逃生通道的布置。

7. 完善消防图的说明和图例最后，在绘制的消防图中添加说明和图例。

说明可以包括对消防设施和逃生通道的详细介绍，以及相关操作指南。

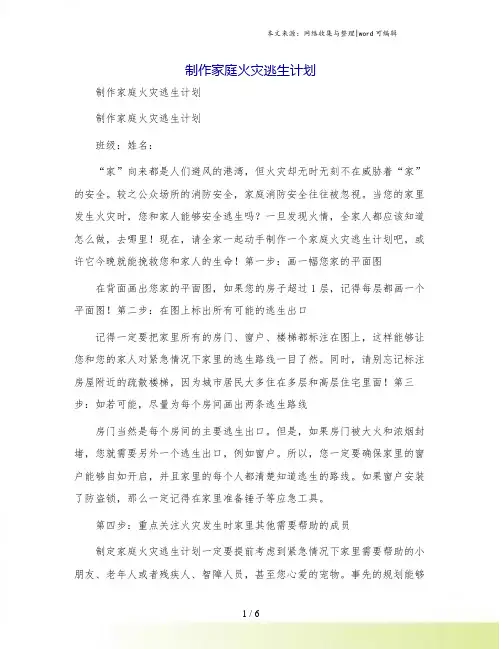

制作家庭火灾逃生计划制作家庭火灾逃生计划制作家庭火灾逃生计划班级：姓名：“家”向来都是人们避风的港湾，但火灾却无时无刻不在威胁着“家”的安全。

较之公众场所的消防安全，家庭消防安全往往被忽视。

当您的家里发生火灾时，您和家人能够安全逃生吗？一旦发现火情，全家人都应该知道怎么做，去哪里！现在，请全家一起动手制作一个家庭火灾逃生计划吧，或许它今晚就能挽救您和家人的生命！第一步：画一幅您家的平面图在背面画出您家的平面图，如果您的房子超过1层，记得每层都画一个平面图！第二步：在图上标出所有可能的逃生出口记得一定要把家里所有的房门、窗户、楼梯都标注在图上，这样能够让您和您的家人对紧急情况下家里的逃生路线一目了然。

同时，请别忘记标注房屋附近的疏散楼梯，因为城市居民大多住在多层和高层住宅里面！第三步：如若可能，尽量为每个房间画出两条逃生路线房门当然是每个房间的主要逃生出口。

但是，如果房门被大火和浓烟封堵，您就需要另外一个逃生出口，例如窗户。

所以，您一定要确保家里的窗户能够自如开启，并且家里的每个人都清楚知道逃生的路线。

如果窗户安装了防盗锁，那么一定记得在家里准备锤子等应急工具。

第四步：重点关注火灾发生时家里其他需要帮助的成员制定家庭火灾逃生计划一定要提前考虑到紧急情况下家里需要帮助的小朋友、老年人或者残疾人、智障人员，甚至您心爱的宠物。

事先的规划能够帮助您在紧急情况下争取到关键的几分钟，甚至几秒钟！此外，火灾逃生时，请顺便大力敲一下您邻居的房门，并关上自家的大门，以帮助邻居逃生和避免自家大火短时间殃及近邻。

第五步：在户外确定一个会合点在您的住家外面确定一个家里所有人都知道的逃生会合点，一棵树、一个公交站台、一座报亭都是不错的选择！一旦火灾发生，家庭成员都直接到会合地点集中，这样能够很快确定所有家庭成员是否全部成功逃生。

第六步：在户外给消防队打电话报警千万不要浪费宝贵的逃生时间在家里给消防队打电话报警！一旦您已安全逃生，就用手机或者公共电话给消防队报警。

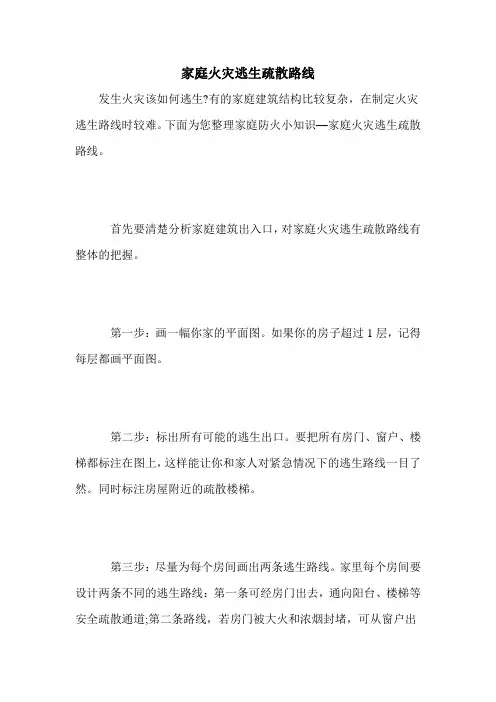

家庭火灾逃生疏散路线发生火灾该如何逃生?有的家庭建筑结构比较复杂，在制定火灾逃生路线时较难。

下面为您整理家庭防火小知识—家庭火灾逃生疏散路线。

首先要清楚分析家庭建筑出入口，对家庭火灾逃生疏散路线有整体的把握。

第一步：画一幅你家的平面图。

如果你的房子超过1层，记得每层都画平面图。

第二步：标出所有可能的逃生出口。

要把所有房门、窗户、楼梯都标注在图上，这样能让你和家人对紧急情况下的逃生路线一目了然。

同时标注房屋附近的疏散楼梯。

第三步：尽量为每个房间画出两条逃生路线。

家里每个房间要设计两条不同的逃生路线：第一条可经房门出去，通向阳台、楼梯等安全疏散通道;第二条路线，若房门被大火和浓烟封堵，可从窗户出去。

要确保家里的窗户能自如开启，并且每个人都清楚逃生路线。

如果楼层在三层及还要常备火灾逃生绳、火灾逃生面具等专业火灾逃生工具。

第四步：重点关注火灾发生时家里其他需要帮助的成员。

制订家庭火灾逃生计划，要提前考虑到紧急情况下家里需要帮助的小朋友、老年人、残疾人。

第五步：在户外确定一个会合点。

在你的住家外面确定一个家里人都知道的逃生会合点。

若火灾发生，家庭成员直接到会合地点集中。

第六步：在户外打电话报警。

不要浪费宝贵的逃生时间在家里打电话报警，一旦安全逃生，就用手机或公用电话报警。

第七步：记得要演练家里的火灾逃生计划。

家庭成员要熟悉家庭火灾逃生疏散路线和一些基本的家庭防火小知识，最好试着从每个房间徒步走向逃生出口，以确定所有逃生出口是否可以正常使用。

家里最好每年做1—2次这样的演练，一旦火灾发生，家庭成员就能在烟、火封堵逃生路线前准确、快速疏散逃生。

以上是由为您整理，希望为您提供一些帮助。
