图3-1 消防系统示意图系统的工作原理是，探测器不断向监视现场发生检测信号，监视烟雾浓度、温度、火焰等火灾信号，并将探测到的信号不断送给火灾报警器。
报警器将代表烟雾浓度、温度数值及火焰状况的电信号与报警器内存储的现场正常整定值进行比较，判断确定火灾。
当确认发生火灾时，在报警器上发出声光报警，并显示火灾发生的区域和地址编码并打印出报警时间、地址等信息，同时向火灾现场发出声光报警信号。
值班人员打开火灾应急广播通知火灾发生层及相邻两层人员疏散，各出入口应急疏散指示灯亮，指示疏散路线。
为防止探测器或火警线路发生故障，现场人员发现火灾时也可手动启动报警按钮或通过火警对讲电话直接向消防控制室报警。
在火灾报警器发生报警信号的同时，火警控制器可实现手动／自动控制消防设备，如关闭风机、防火阀、非消防电源、防火卷帘门、迫降消防电梯；开启防烟、排烟（含正压送风机）风机和排烟阀；打开消防泵，显示水流指示器、报警阀、闸阀的工作状态等。
以上控制均有反馈信号到火警控制器上。
上述工作原理用框图表示如图3-2所示。
图3-2 火灾自动报警及控制框图因此，在消防报警系统中不具有任何联动控制功能的报警控制系统是没有太大的实际意义的。
事实上，纯报警而没有联动控制能力的报警控制器产品也是不多的。
总之，一个完整的消防报警系统大致可分为：·火灾自动报警设备·灭火及避难诱导设备其具体设备包括：（1）报警设备，其中包括漏电灭火报警、自动报警探测器、报警器、紧急报警设备（电铃、紧急电话、紧急广播等）。
（2）自动灭火设备：洒水喷水、泡沫、粉末、卤化物灭火设备、二氧化碳等。
（3）手动灭火设备：消火器（泡沫、粉末、室内外消火栓）。
（4）防火排烟设备：探测器、控制盘、自动开关设备、防火卷帘门、防火风门、排烟口、排烟机、空调设备等。
（5）通信设备：应急通信机、一般电话、对讲电话、无线步话机等。
（6）避难设备：应急照明装置、引导灯、引导标志牌。

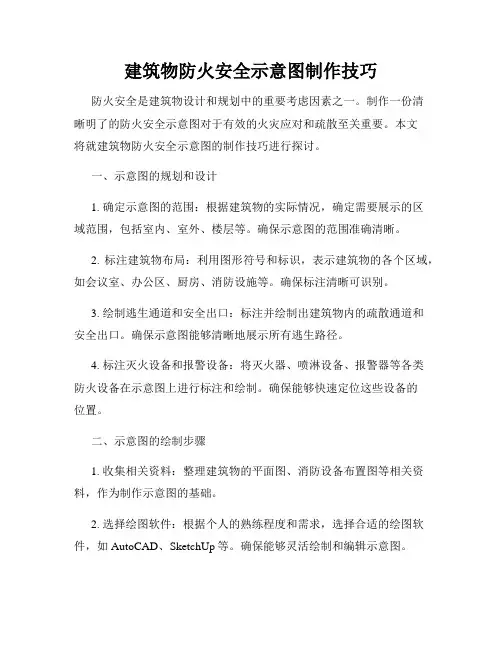

建筑物防火安全示意图制作技巧防火安全是建筑物设计和规划中的重要考虑因素之一。
制作一份清晰明了的防火安全示意图对于有效的火灾应对和疏散至关重要。
本文将就建筑物防火安全示意图的制作技巧进行探讨。
一、示意图的规划和设计1. 确定示意图的范围：根据建筑物的实际情况，确定需要展示的区域范围，包括室内、室外、楼层等。
确保示意图的范围准确清晰。
2. 标注建筑物布局：利用图形符号和标识，表示建筑物的各个区域，如会议室、办公区、厨房、消防设施等。
确保标注清晰可识别。
3. 绘制逃生通道和安全出口：标注并绘制出建筑物内的疏散通道和安全出口。
确保示意图能够清晰地展示所有逃生路径。
4. 标注灭火设备和报警设备：将灭火器、喷淋设备、报警器等各类防火设备在示意图上进行标注和绘制。
确保能够快速定位这些设备的位置。
二、示意图的绘制步骤1. 收集相关资料：整理建筑物的平面图、消防设备布置图等相关资料，作为制作示意图的基础。
2. 选择绘图软件：根据个人的熟练程度和需求，选择合适的绘图软件，如AutoCAD、SketchUp等。
确保能够灵活绘制和编辑示意图。
3. 绘制建筑物平面图：根据收集到的平面图，使用软件进行绘制。
按照比例尺绘制建筑物的各个区域和房间。
4. 按比例绘制符号和标识：根据相应的图例，绘制出各个区域的符号和标识。
使用统一的颜色和形状，以便于观察和理解。
5. 添加文字说明：在示意图中添加文字说明，标明各个区域的用途，以及逃生通道和安全出口的位置等重要信息。
6. 标注灭火设备和报警设备：根据平面图和设备布置图上的信息，将各类防火设备和报警设备在示意图上进行标注和绘制。
三、示意图的注意事项1. 清晰度要求：示意图要清晰可见，确保图形和文字的清晰度和辨识度。
可以适量放大绘制，以保证图形清晰。
2. 易于理解：示意图要简洁明了，避免信息过于密集，以免给人产生困扰。
图例的设计要具有易于理解的特点，尽可能使用常见的符号和标识。
3. 统一标准：示意图的制作要遵循统一的标准，以便于不同人员的理解和操作。
【作者简介】陈果（1978~），女，湖南湘乡人，高级工程师，从事住宅、办公及商业综合体设计与研究。

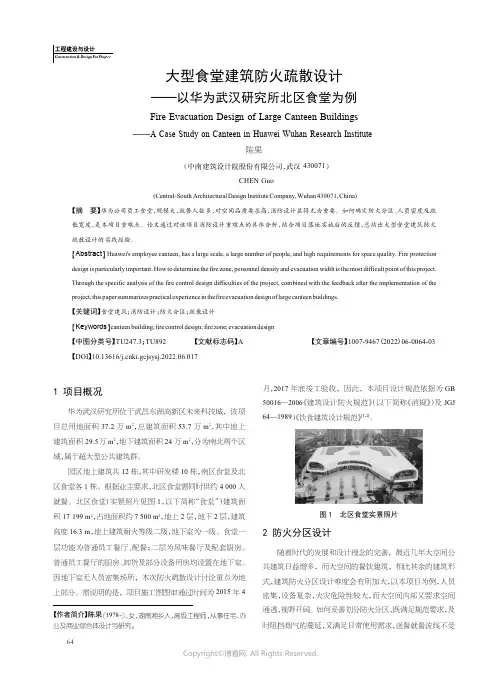

大型食堂建筑防火疏散设计———以华为武汉研究所北区食堂为例Fire Evacuation Design of Large Canteen Buildings———A Case Study on Canteen in Huawei Wuhan Research Institute 陈果（中南建筑设计院股份有限公司，武汉430071）CHEN Guo(Central-South Architectural Design Institute Company,Wuhan 430071,China)【摘要】华为公司员工食堂，规模大，就餐人数多，对空间品质要求高，消防设计显得尤为重要。
如何确定防火分区、人员密度及疏散宽度，是本项目重难点。
论文通过对该项目消防设计重难点的具体分析，结合项目落地实施后的反馈，总结出大型食堂建筑防火疏散设计的实践经验。
【Abstract 】Huawei's employee canteen,has a large scale,a large number of people,and high requirements for space quality.Fire protectiondesign is particularly important.How to determine the fire zone,personnel density and evacuation width is the most difficult point of this project.Through the specific analysis of the fire control design difficulties of the project,combined with the feedback after the implementation of the project,thispaper summarizespractical experience in thefireevacuation design of large canteen buildings.【关键词】食堂建筑；消防设计；防火分区；疏散设计【Keywords 】canteen building;firecontrol design;firezone;evacuation design 【中图分类号】TU247.3；TU892【文献标志码】A【文章编号】1007-9467（2022）06-0064-03【DOI 】10.13616/ki.gcjsysj.2022.06.0171项目概况华为武汉研究所位于武昌东湖高新区未来科技城，该项目总用地面积37.2万m 2，总建筑面积53.7万m 2，其中地上建筑面积29.5万m 2，地下建筑面积24万m 2，分为南北两个区域，属于超大型公共建筑群。
