专题21 电解质溶液图像分析目录一、热点题型归纳.....................................................................................................................1 【题型一】溶液稀释图像............................................................................................................1 【题型二】水电离度图像............................................................................................................3 【题型三】物质滴定曲线............................................................................................................5 【题型四】浓度比型图像............................................................................................................7 【题型五】分布系数图像............................................................................................................9 二、最新模考题组练 (11)【题型一】溶液稀释图像【典例分析】【典例1】（河南省名校联盟2021～2022学年高三3月联考）常温时，浓度均为1mol ·L －1的CH 3NH 2和NH 2OH 两种碱溶液，起始时的体积都为10mL 。
a n n =--)(ClO )(C1O3电解质溶液中图像问题题型一：溶液离子浓度及导电能力的变化1．电导率是衡量电解质溶液导电能力大小的物理量，根据溶液电导率变化可以确定滴定反应的终应。
下图是KOH 溶液分别滴定HCl 溶液和CH 3COOH 溶液的滴定曲线示意图。
下列示意图中，能正确表示用NH 3·H 2O 溶液滴定HCl 和CH 3COOH 混合溶液的滴定曲线的是（ ）2．往含0.2 molNaOH 和0.1 molBa(OH)2的溶液中持续稳定地通入CO 2气体，当通入气体的体积为6.72L （标况下）时立即停止，则在这一过程中，溶液中离子总的物质的量和通入CO 2气体的体积关系正确的图象是（气体的溶解忽略不计）（ ）题型二：溶液稀释过程中离子浓度的变化3．pH=2的A 、B 两种酸溶液各1 ml ，分别加水稀释到1000 ml ，其中pH 与溶液体积V 的关系如图所示，下列说法正确的是 ( )①．A 、B 两酸溶液的物质的量浓度一定相等②．稀释后，A 酸溶液的酸性比B 酸溶液强 ③．a=5时，A 是强酸，B 是弱酸 ④．若A 、B 都是弱酸，则5>a>2 A. ②④ B. ③④ C. ①③ D. ④4．将氢氧化钠稀溶液滴加到醋酸稀溶液中，下列各图示意混合溶液有关量或性质的变化趋势，其中错误．．的是（ ）题型三：溶液PH 值或离子浓度的计算5．在一定量的石灰乳中通入一定量的氯气，二者恰好完全反应（发生的反应均为放热反应）。
生成物中含有Cl －、C1O －、C1O 3－三种含氯元素的离子，其中C1O －、C1O 3－两种离子的物质的量（n ）与反应时间（t ）的曲线如上图所示。
⑴t 1时，Ca(OH)2与Cl 2发生反应的总的化学方程式为 。
t 2时，Ca(OH)2与Cl 2发生反应的总的化学方程式为 。
⑵该石灰乳中含有Ca(OH)2的物质的量是 mol 。
⑶ 据分析，生成Ca(C1O 3)2的反应是由温度升高引起的，通入氯气的速度不同，C1O －和C1O 3－的比例也不 同。

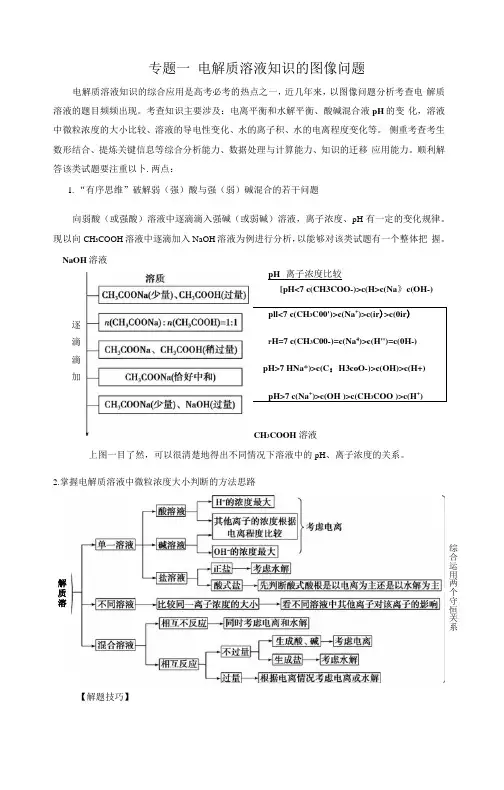

专题一 电解质溶液知识的图像问题电解质溶液知识的综合应用是高考必考的热点之一，近几年来，以图像问题分析考查电 解质溶液的题目频频出现。
考查知识主要涉及：电离平衡和水解平衡、酸碱混合液pH 的变 化，溶液中微粒浓度的大小比较、溶液的导电性变化、水的离子积、水的电离程度变化等。
侧重考查考生数形结合、提炼关键信息等综合分析能力、数据处理与计算能力、知识的迁移 应用能力。
顺利解答该类试题要注重以卜.两点：1. “有序思维”破解弱（强）酸与强（弱）碱混合的若干问题向弱酸（或强酸）溶液中逐滴滴入强碱（或弱碱）溶液，离子浓度、pH 有一定的变化规律。
现以向CH 3COOH 溶液中逐滴加入NaOH 溶液为例进行分析，以能够对该类试题有一个整体把 握。
NaOH 溶液pH 离子浓度比较[pH<7 c(CH3COO-)>c(H>c(Na 》c(OH-) pll<7 c(CH 3C00')>c(Na +)>c(ir )>c(0ir )P H=7 c(CH 3C00-)=c(Na4)>c(H")=c(0H-)pH>7 HNa*)>c(C ：H3coO-)>c(OH)>c(H+) pH>7 c(Na +)>c(OH )>c(CH 3COO )>c(H +)CH 3COOH 溶液上图一目了然，可以很清楚地得出不同情况下溶液中的pH 、离子浓度的关系。
逐 滴 滴 加2.掌握电解质溶液中微粒浓度大小判断的方法思路解 质 溶综合运用两个守恒关系【解题技巧】抓“四点”巧析酸碱混合或滴定图像题［例题 1］、25 ℃时，将 0. 1 mol • L'1 NaOH 溶液加入 20 mL 0. 1 mol • I? CH3COOH 溶液 中，所加入溶液的体积(P0和混合液的pH 的关系曲线如图所示。
卜.列结论正确的是()5 10 15 20V (NaOH)/mLA.①点时，c (CH3co0。
电解质溶液图像专题电解质溶液的图像题，从知识载体的角度看：一可用于考查溶液中离子浓度的大小比较；二可考查溶液中离子浓度的守恒问题；三可考查有关电解质溶液的各种计算；四可结合生产和生活实际考查分离和提纯等具体的化学应用问题。
常见的图像题类型：1.pH(或pOH)—体积的变化曲线2.微粒分布分数(或系数)—pH(或pOH)的变化曲线3.浓度—浓度的变化曲线4.对数的变化曲线5.导电能力(或电导率) —体积(或浓度)变化曲线【练1】分布分数图：可以表示溶液中各种组分随pH的变化而变化的曲线。
1．25℃，c(CH3COOH)＋c(CH3COO－)＝0.1mol·L－1的一组醋酸和醋酸钠混合溶液，溶液中c(CH3COOH)、c(CH3COO－)与pH的关系如图所示。
下列有关离子浓度关系叙述正确的是（）A．pH＝5.5溶液中：c(CH3COOH)＞c(CH3COO－)＞c(H＋)＞c(OH－)B．W点表示溶液中：c(Na＋)＋c(H＋)＝c(CH3COOH)＋c(OH－)C．pH=3.5溶液中：c(Na＋)＋c(H＋)－c(OH－)＋c(CH3COOH)＝0.1mol·L－1D．向W点所表示的1.0L溶液中通入0.05molHCl气体(溶液体积变化可忽略)：c(Na＋)＋c(H＋)＝c(CH3COOH)＋c(OH－) ＋c(Cl－)2．草酸（H2C2O4）是一种易溶于水的二元中强酸，在水中它的存在形态有H2C2O4、HC2O4-、C2O42-，各形态的分布系数（浓度分数）α随溶液pH变化的关系如图所示：（1）图中曲线1表示的分布系数变化；曲线3表示的分布系数变化．现有物质的量浓度均为0.1mol/L的下列溶液：①Na2C2O4 ②NaHC2O4 ③H2C2O4 ④（NH4）2C2O4 ⑤NH4HC2O4 已知NaHC2O4溶液显酸性．（2）Na2C2O4溶液中，c（Na+）/c（C2O42-） 2 （填“＞”、“=”、“＜”），原因是（用离子方程式表示）．（3）常温下，向10mL 0.1mol/L H 2C 2O 4溶液中滴加0.1mol/L NaOH 溶液，随着NaOH 溶液体积的增加，当溶液中c （Na +）=2c （C 2O 42-）+c （HC 2O 4-）时，溶液显 性（填“酸”、“碱”或“中”），且V （NaOH ） 10mL （填“＞”、“=”或“＜”）．（4）下列关于五种溶液的说法中，正确的是A ．溶液②中，c （C 2O 42-）＜c （H 2C 2O 4）B ．溶液②中，c （H 2C 2O 4）+c （OH -）=c （C 2O 42-）+c （H +）C ．溶液④⑤中都符合c （NH 4+）+c （H +）=c （HC 2O 4-）+2c （C 2O 42-）+c （OH -）D ．五种溶液都符合c （H 2C 2O 4）+c （HC 2O 4-）+c （C 2O 42-）=0.1mol ·L -1．（5）五种溶液中c （H 2C 2O 4）由大到小排列的顺序是具体解法:“四看三联系一注意”：四看:（1）先看图像的面与线，面要看横坐标和纵坐标的含义，线要看各组分浓度随pH 的变化趋势（2）再看图像的点，点要看起点，终点和交点对应的pH（3）点还要看最高点和最低点对应的pH 和各组分存在的pH 范围（4）最后看各条曲线相互重叠程度的大小三联系: 找出某个pH 对应的成分后再联系电离平衡和水解平衡的规律进行判断；一注意: 答题时还要特别注意在图表中没有提供的信息或潜在信息。
微考点 电解质溶液的图像分析目录 (1)1.高考真题考点分布 ................................................................................................................................... 1 2.命题规律及备考策略 . (1) (2)考法01 电解质溶液微粒变化图像............................................................................................................ 2 考法02 沉淀溶解平衡图像 .. (9) (15)1.高考真题考点分布【命题规律】高频考点从近几年全国高考试题来看，酸碱中和滴定、沉淀滴定、沉淀溶解平衡曲线、中和滴定曲线、对数曲线等仍是高考命题的热点。
【备考策略】【命题预测】预计2025年高考会以新的情境载体考查沉淀溶解平衡曲线、中和滴定曲线、对数曲线、分布曲线等知识，考查数形结合能力、信息整合能力，题目难度一般较大。
考法01 电解质溶液微粒变化图像1．滴定曲线特殊点的分析（1）强酸与强碱滴定过程中pH曲线(以0.100 0 mol·L－1 NaOH溶液滴定20.00 mL 0.100 0 mol·L－1盐酸为例)（2）强酸(碱)滴定弱碱(酸)pH曲线比较氢氧化钠滴定等浓度等体积的盐酸、醋酸的滴定曲线盐酸滴定等浓度等体积的氢氧化钠、氨水的滴定曲线曲线起点不同：强碱滴定强酸、弱酸的曲线，强酸起点低；强酸滴定强碱、弱碱的曲线，强碱起点高突跃点变化范围不同：强碱与强酸反应(强酸与强碱反应)的突跃点变化范围大于强碱与弱酸反应(强酸与弱碱反应)案例：常温下，用0.100 0 mol·L－1 NaOH溶液滴定20.00 mL 0.100 0 mol·L－1 CH3COOH溶液所得滴定曲线如图：(3)pH—V 图 各特殊点粒子大小关系及变化趋势 点 溶质 离子浓度大小比较A CH 3COOHB(1∶1) CH 3COOH 、H 3COONa C(pH ＝7) CH 3COOH 、CH 3COONa D CH 3COONa E(2∶1) CH 3COONa 、NaOH F(1∶1)CH 3COONa 、NaOH(4)各特殊点对水电离程度的影响分布系数图及分析【分布曲线是指以pH 为横坐标、分布系数(即组分的平衡浓度占总浓度的分数)为纵坐标的关系曲线】一元弱酸(以CH 3COOH 为例)二元弱酸(以草酸H 2C 2O 4为例)δ0为CH 3COOH 分布系数，δ1为CH 3COO －分布系数δ0为H 2C 2O 4分布系数、δ1为HC 2O －4分布系数、δ2为C 2O 2－4分布系数1．随着pH 增大，溶质分子浓度不断减小，离子浓度逐渐增大，酸根离子增多。
