1220S全自动插拔力试验机产品说明：● 型号：1220S● 本机器适用于各种连接器之插入力及拔出力测试，提供各种连接器专用夹治具及搭配专用自动求心装置，将可得到完全准确之插拔力试验；● 搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制「荷重-行程-阻抗曲线图」；● 解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边问题；● WINDOWS系统中文版；软件（中文简体，中文繁体）；● 且所有数据皆可储存(试验条件、插拔行程曲线图、寿命曲线图、检查报表…等)。
全自动插拔力试验机测试项目：● 连接器单孔插拔试验● 连接器整排插拔试验● 连接器插拔寿命试验● 连接器单Pin与塑胶保持力试验● 连接器退Pin试验● 连接器正向力测试（Normal Force）● 各种压缩，拉伸破坏强度试验● 端子耐荷重试验● 端子或连接器阻抗全自动插拔力试验机规格参数：规定最大荷重 50kg、20kg、5kg(任选一个）最大测定高度 150mm测定速度范围 0～300mm/minX、Y轴移动范围 0～75mm传动结构滚珠丝杆驱动马达伺服马达（日本松下）外观尺寸 400mm*300mm*1050mm（W*D*H）机台重量 65Kg电源 AC220V全自动插拔力试验机标准夹治具：全自动插拔力试验机机器特点：● 荷重元超负载之保护功能，可确保荷重元不致损坏；● 同时显示荷重-行程曲线图及寿命曲线图；● 自动荷重零点检出，并可设定原点检出荷重值；● 曲线图选样对比功能；●荷重单位显示N、lb、gf、kgf可自由切换；● 机台采用钢性结构设计搭配伺服马达，长时间使用下能确保精度，适合一般引张、压缩测试、及插拔力寿命测试；● 超规格值停止。
（于寿命测试时，测试数据超出设定之上下限规格值机器自动停止）；● 测定项目：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值、插入点电阻值、荷重或行程之电阻值；● 自动集成微欧姆测试模块，无需另购微欧姆测试仪，便可测量毫欧级电阻值。

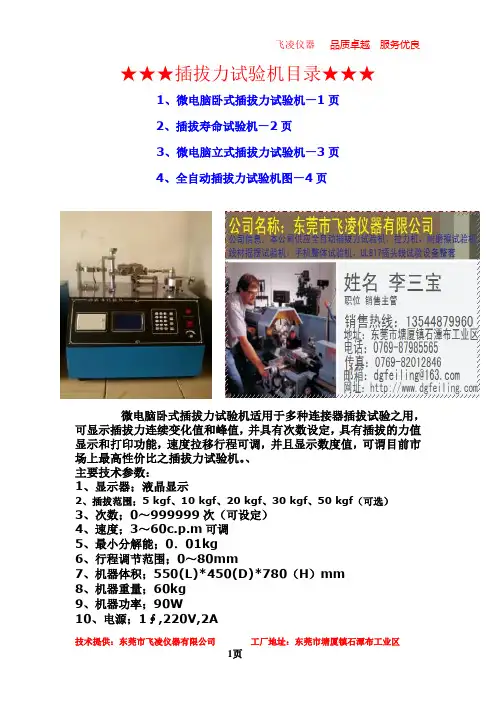

★★★插拔力试验机目录★★★1、微电脑卧式插拔力试验机—1页2、插拔寿命试验机—2页3、微电脑立式插拔力试验机—3页4、全自动插拔力试验机图—4页微电脑卧式插拔力试验机适用于多种连接器插拔试验之用，可显示插拔力连续变化值和峰值，并具有次数设定，具有插拔的力值显示和打印功能，速度拉移行程可调，并且显示数度值，可谓目前市场上最高性价比之插拔力试验机。
、主要技术参数：1、显示器；液晶显示2、插拔范围；5 kgf、10 kgf、20 kgf、30 kgf、50 kgf（可选）3、次数；0～999999次（可设定）4、速度；3～60c.p.m可调5、最小分解能；0．01kg6、行程调节范围；0～80mm7、机器体积；550(L)*450(D)*780（H）mm8、机器重量；60kg9、机器功率；90W10、电源；1∮,220V,2A插拔寿命试验机可以做各类端子的插拔试验，检测产品的寿命。
速度拉移行程可调，可设定所需次数，次数到达设定值，自动停止工作。
工作时，可无人看守，是市场上性价比最高的一款机主要技术参数：1、次数；0～99999999次（可设定）2、速度；3～60c.p.m可调3、行程调节范围；0～60mm4、体积；550(L)*450(D)*680（H）mm5、机器重量；60kg6、电源；1∮,220V,2A7、功率：70W主要技术参数：1、显示器；液晶显示2、插拔范围；5 kgf、10 kgf、20 kgf、30 kgf、50 kgf（可选）3、次数；0～999999次（可设定）4、速度；3～60c.p.m可调5、最小分解能；0．01kg6、行程调节范围；0～80mm7、机器体积；550(L)*450(D)*980（H）mm8、机器重量；60kg9、机器功率；120W10、电源；1∮,220V,2A（全自动插拔力试验机）。
MINI 8P USB插拔不良分析报告一、异常描述：USB Connector 與USB 線插拔時會出面Connector 內部邊角斷掉/Pin 上翹等問題。
以下为客户提供的4PCS不良样品二、我司厂内进行手动及自动插拔验证，结果如下：1. MINI8P BF CONN手动插拔500次（使用贵司提供测试公头测试）SAMPLE: 2PCS Operator: 曲海涛/田涛Lab. Temperature: 22.4℃Relative Humidity: 60﹪Equipment: CT-8687FA Date: 2012年09月26日测试要求/测试结果:1.确认贵司提供公头与我司母座我的完好性。
2.用贵司提供公头与我司USB母座进行人工手动插拔500次3.500次手工插拔后确认母座有无异常。
测试前样品确认图片:测试样品焊接PCB板上图片用客户端提供公头手工插拔500次图片插拔500次后拆开铁壳图片测试结果: 依实验结果可以判定我司产品手工插拔500次后USB母座不会造成塑胶缺角破损、端子上翘不良。
2. MINI8P BF CONN自动2000次插拔测试（我司实验室使用公头）测试报告摘要表产品名称Mini 8PinConnector型号规格MINI 8P USB 产品类别连接器样品来源方式委托人送样收样时间2012-9-19 委托人田涛联系电话生产部门创亿欣电子有限公司制造课委托部门创亿欣电子有限公司品保课QE 样品编号A1、A2规定抽样数 2 实际抽样数 2测试项目及技术要求产品测试记录1、测试项目：耐久力测试测试地点：创亿欣检测中心测试设备：1220S插拔试验机测试条件：以25mm/每分钟速度插拔2000次技术要求：2000次后插入力2.04kg Max，2000次后拔出力0.306kg Min 。
测试环境：温度：24℃，相对湿度：60%。
测试结果：测试 2 pcs，合格 2 pcs，不合格0 pcs。
一、插拔力试验的实验目的插拔力试验机适用于各种之插入力及拔出力的测试，本机能解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边的问题，搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验数据和测试报告。
二、插拔力试验机品牌选择如果有足够费用预算可以选择例如：美特斯工业系统（中国）有限公司、高铁仪器检测公司、日本岛津、等进口品牌。
如果预算一般可以选择国内品牌例如:恒邦仪器品牌等做的比较好的公司。
三、恒邦仪器插拔力试验机使用方法1、机台规格说明：最大承载测试重量-------- 50Kgf最大移动范围------------机型1：150mm、机型2：600mm（可定制更大行程）测试速度范围------------ 5 -500mm/min（可定制更快速度）治具盘尺寸-------------- Φ200mm机台尺寸------------机型1：360mm X 260mm X 940mm 机型2：450mm X 450mm X 1200mm机台净重---------------- 67kgf机台电源---------------- AC220V/50HZ控制系统尺寸------------ 450mm X 560mm X 200mm控制系统净重------------ 20Kgf荷重元-------------可选（2kgf、5kgf 、10kgf、20kgf、20kgf）(精度0.2%FS)2、机台各部名称说明：(Ａ)固定横杆：通过此横杆,可用以固定荷重元及搭配治具.放松此横杆后面的两个螺杆,横杆可上下移动以便根据产品高度的不同进行调整,但是必须配合固定环(B)使用,以免松开螺杆后固定横杆往下滑落而造成荷重元损坏.(Ｂ)固定环：此固定环辅助固定横杆起支撑的作用.注意:若要将固定横杆升高,请先将固定横杆两侧固定螺杆松开,再将固定横杆往上移动至适当位置后,锁紧固定螺杆.接着放权固定环,移动至固定横杆下方再将其锁紧即可.若要将固定横杆降低,请先放松固定环并将它移动至适当位置后将其锁紧.再将固定横杆两侧的固定螺杆松开(松开前请先用手支撑,以免固定横杆因重力而往下滑落),缓慢往下移动至固定环的位置,锁紧两侧之固定螺杆即可.(Ｃ)移动横杆：此移动横杆主要是连接上下传动结构,并作为测试时行程的移动标准.(Ｄ)荷重元固定螺栓:此螺栓主要功用是固定荷重元于移动横杆上,其尺寸为M10或M8.固定荷重元时请务必锁紧,以免影响荷重测试资料.(Ｅ)荷重元：在测试时,用以检出测试力值大小的装置.测试前将测试夹治具拧紧固定于感测端,以方便待测物的固定及量测.注意：每颗荷重元表面都贴有其最大承载规格,虽然本机台具有超负荷保护功能,但仍建议切勿超过其规格使用以免损坏荷重元.(Ｆ)治具盘：此治具盘可用以固定治具,搭配固定于荷重元感测端上的治具,可依产品进行各项测试.(Ｇ)机台本体：放置机台主要传动结构及控制电路之处,请勿撕毁封条任意拆解,如于测试过程中发现有任何异常,请及时与本公司技术人员联系.(Ｈ)操作面板：详细说明请参照操作面板功能说明.(Ｉ)脚座：当机台放置于平台上却发生有摇晃现象时,可调整前后左右之脚座高低,以使机台可在平稳的环境中进行测试.(测试中请尽量保持机台的水平稳定)(Ｊ)上下极限：此调不整装置主要功能是保证机台在运动时不超出机台的最大行程而造成机器损坏.a.上限限调整环：此调整环用于设定机台往上移动之最高点，于出厂前皆已调整至定位，请勿任意更动其位置。
插拔力试验机的详细操作步骤
两工位插拔力试验机在机构上是*独立的，共用一台控制电脑，在参数设置方面也是*独立的。
测试产品数据的独立，以及夹持不同产品测试跟标准的插拔力机无异。
但在成本方面相比标准的省了一台工控电脑和采集卡。
在市场上也是客户经常选择的一款产品。
适合测试要求高，且产品种类多的客户使用
插拔力试验机的使用方法：
1、将机置放于平稳地面，周围无剧烈振动及室内湿度不大于75%RH的试验室(机台底板与室内墙壁及相近物应保持至少0.3m)调整机台底板之水平螺丝(顺时针方向为调低，逆时针方向为调高)，将机台调平；
2、接入电源，打开机台控制表板上之电源向上拔动位置，如正常通电，电源灯应亮(如未通，请查红色急停开关有无按下，)；
3、将计算机键盘置于工作台面，用固定夹具按住底座使其牢固，注意夹具尽可能不要干扰测试；
4、调整按键与测头间距，使测头和按键至合适位置，其位置为测头按下时至行程低点时按通按键为佳；
5、调测头与试件按动点之位置；
6、将参数设定至所需参数；
7、一切准备就绪，按下启动键，开始测试，根据试件所需调整测试速率；
8、测试结束，取下试件检定其质量。
插拔力寿命试验机测试项目的操作过程创恒仪器CH-1220S插拔力试验机不但能测试连接器的插拔力，还更应该有诸多功能例如：破断力测试，恒定拉压力测试，阻抗测试，单PIN保持力测试，正向力测试等等，下面一一介绍详细的操作指导说明。
一：插拔力的测试１、测定运动方式：去回程双向测定，速度1～3００（标准机速度）任意调节，测试次数１～１０００００００任意调节。
＂开始测定位置，一次检出原点＂２、将被测产品公母连接插好，用夹具夹稳，要夹垂直，自动求心装置要在中心位置附近，不能跑偏，以免影响自动求心功能和损坏装置。
３、荷重，行程归零，按面板的移动按钮使测试产品的公母端分离，以不完全脱出为原则，看界面显示的移动行程。
４、设定测试行程，原则上要小于实际行程０．１～０．２ｍｍ．５、设定各项参数后，点档案，点预设置储存，存档案，档案名称只能用字母和数字及＂．＂，＂－＂，不能有空格．６、到执行画面测试．若不能求行程时，则必须用高度规量出公插头的插入行程，调整好公母连接器的位置，设定其行程．同样设定行程不能大于量出的行程．起始位置也很重要．二：破断裂的测试１、将测试产品夹入上夹具或下夹具，调整上下夹具的高度，以能夹稳产品为准。
２、设定为“破断裂测试“，行程以大于测试产品的实际行程为准，以便能完全拔出。
３、设定速度，次数，存储档案。
４、归零，夹稳测试产品。
（注意夹稳后不要再归零）５、执行画面测试。
三：退ＰＩＮ测试１、用测试棒连接传感器接口，测试产品放下夹具，调整适当位置；２、设定荷重测定范围，要大于所能退出产品的力，行程测定范围要小于＂ＰＩＮ＂高出绝缘面的行程．以免行程过大，在执行画面中不能抓到退ＰＩＮ的实际力值．３、选＂荷重零点位置（有力时才开始计行程），每次检出原点＂，存档．４、执行操作．另一种方法是：测定运动方式为＂去程单向测定＂，其他设置一样．只是在曲线中没有黑色回程力曲线．四：恒定压力，拉力测试１、选恒定压力，软件会自动跳出“力”与“时间”的数据框。
精密型伺服计算机系统插拔力试验机型号: O’K-1220S电源: 1∮220V 50Hz前言感谢贵司选择了本公司的产品,本公司不仅给贵司提供质量优良的产品,而且将提供可靠的售后服务。
为确保使用人员之人身安全及仪器的完好性,在使用本仪器前请充分阅览此操作手册,确实留意其使用上的注意事项。
本操作手册详细介绍此仪器之设计原理、依据标准、构造、操作规范、校正、保养、可能故障的情形及排除方法、电气图等内容。
在本操作手册中如有提及之各种“试验规定”、“标准”时均只作参考用,如贵司觉得有异议请自行检阅相关标准或数据。
特别声明:●本操作手册不能作为向本公司提出任何要求的依据。
●本操作手册的解释权在本公司。
安全上的注意1.安全上的记号:在本手册中,关于安全上的注意事项以及使用仪器时有下列重要的各显示事项,为了防止意外事故及危险,请务必遵守下列危险﹑警告﹑注意的记言:2.在本仪器上,以下记号表示注意﹑警告。
壹﹑概论一﹑用途:：●本机适用于各种连接器的插拔及各种压缩、拉伸破环性试验。
二﹑原理：●本机经伺服控制系统施以一定之荷重及速度,再通过力量传感器感应力量并以信号形式传输给计算机系统,从而判定机台之各种性能。
贰﹑仪器说明一﹑仪器结构说明 (图1)：二﹑控制面板(图2)：注：面板上上升下降按钮均为点动按钮三、软件说明21 3 4 567 1. 力量傳感器 2. 上夾具3. 安全上限設定4. 測試平臺5. 橫檔6. 二微調整座7. 控制面板8. 电脑8 1. 電源指示燈2.上升下降极限指示灯 3. 电源开关4. 机台测试停止按钮5. 测试开始按钮6. 高速上升按钮7. 高速下降按钮8. 中速上升按钮9. 中速下降按钮 10. 低速上升按钮 11. 低速下降按钮6 51 圖2 圖1234 10 11 9 86 7见软件说明书三﹑仪器规格(表1)：参﹑仪器安装一、电源条件：请依本机铭牌上标示配置正确电源，三相电源请注意相位顺序。

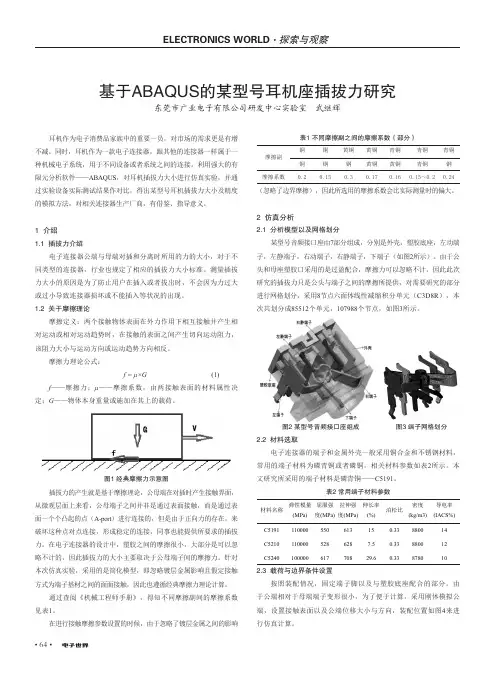

• 64•耳机作为电子消费品家族中的重要一员，对市场的需求更是有增不减。
同时，耳机作为一款电子连接器，跟其他的连接器一样属于一种机械电子系统，用于不同设备或者系统之间的连接。
利用强大的有限元分析软件——ABAQUS ，对耳机插拔力大小进行仿真实验，并通过实验设备实际测试结果作对比，得出某型号耳机插拔力大小及精度的模拟方法，对相关连接器生产厂商，有借鉴、指导意义。
1 介绍1.1 插拔力介绍电子连接器公端与母端对插和分离时所用的力的大小，对于不同类型的连接器，行业也规定了相应的插拔力大小标准。
测量插拔力大小的原因是为了防止用户在插入或者拔出时，不会因为力过大或过小导致连接器损坏或不能插入等状况的出现。
1.2 关于摩擦理论摩擦定义：两个接触物体表面在外力作用下相互接触并产生相对运动或相对运动趋势时，在接触的表面之间产生切向运动阻力，该阻力大小与运动方向或运动趋势方向相反。
摩擦力理论公式：f = μ×G (1)f ——摩擦力；μ——摩擦系数，由两接触表面的材料属性决定；G——物体本身重量或施加在其上的载荷。
图1 经典摩擦力示意图插拔力的产生就是基于摩擦理论，公母端在对插时产生接触界面，从微观层面上来看，公母端子之间并非是通过表面接触，而是通过表面一个个凸起的点（A-port ）进行连接的，但是由于正向力的存在，来破坏这种点对点连接，形成稳定的连接，同事也能提供所要求的插拔力。
在电子连接器的设计中，塑胶之间的摩擦很小，大部分是可以忽略不计的，因此插拔力的大小主要取决于公母端子间的摩擦力。
针对本次仿真实验，采用的是简化模型，即忽略镀层金属影响且假定接触方式为端子基材之间的面面接触，因此也遵循经典摩擦力理论计算。
通过查阅《机械工程师手册》，得知不同摩擦副间的摩擦系数见表1。
在进行接触摩擦参数设置的时候，由于忽略了镀层金属之间的影响（忽略了边界摩擦），因此所选用的摩擦系数会比实际测量时的偏大。
2 仿真分析2.1 分析模型以及网格划分某型号音频接口座由7部分组成，分别是外壳，塑胶底座，左动端子，左静端子，右动端子，右静端子，下端子（如图2所示）。
HV-1220S电动立式机台使用说明书一、功能：电动立式机台专为推拉力计配套用的推拉负荷试验台。
本产品采用双立杆结构，具有稳定性好，适用范围广，使用方便等优点，并具有无级调速，手动（点动）、自动控制切换功能。
适用于橡胶塑料、轻工纺织、建筑门窗、复合材料、电线电缆、汽车配件、动力机械、科研机构等行业的推拉负荷、插拔力、破坏试验等测试。
二、特点：1、电动加载，无级调速，齿轮传动；2、结构紧凑，传动平稳；3、操作简单，并可结合各种夹具使用。
三、规格参数：·最大负载：分别为5000N~30000N；·有效行程: 220mm~1000mm；（按客户要求，价格不同）·测试速度：0～240 mm/min；·工作电压：220V；·外形尺寸（mm）:640x400x2400；（按客户要求，价格不同）·净重：88kg。
（按规格及客户要求不同）四、结构示意图：五、测力计安装方法:1、传感器内置式：将4-M6螺丝穿入固定块4-φ6.2孔中，在螺纹方向各套入1个垫圈，并与测力计安装板1上4-M6螺纹旋紧，测力计安装板1上，测力计安装孔分为两组,分别为30x145、40x90。
用户可根据自己的需要确定；2、传感器外置式：先将计安装板1卸下，再将2-M8螺丝穿入固定块2-φ8.5孔中，使外置传感器连接块与固定块连接牢固，将M12螺母穿入连接杆通孔内并与传感器连接牢固即可，控制系统可安装在测力计安装板2上。
六、测力计高度调整：测试台固定块两侧各有一颗锁紧镙钉，首先将锁紧镙钉松开，后将固定块向上或向下移动到所需要的高度后，再将锁紧螺钉锁紧即可。
七、行程调整:导柱上有两颗行程限位螺钉（注：限位螺钉禁止拆卸），限位套只允许在行程范围内行动，根据用户测量所需调节限位套位置，来达到使用目的。
八、控制面板使用方法:1、电源开关：当按下按钮时,接通电源,再次按下,电源断开；2、调速器：控制活动块的移动速度在调节范围0～240mm/min内，用户可根据各自的要求，选择适当的移动速度；3、升（UP）键：使工作平台向上运动；4、停止（STOP）键：使工作平台停止运动；5、降（DOWN）键：使工作平台向下运动；6、手动/自动切换键：A、当按键切换到手动时，如要使工作平台运动，则需按住升（UP）键或按住降（DOWN）键不放，当松开升（UP）键或降（DOWN）键则运动停止；B、当按键切换到自动时，如要使工作平台运动，则直接按下升（UP）或降（DOWN）键即可连续做往返运动，按停止（STOP）键则为动动停止；7、计数器使用方法：计数器上有两行数字显示屏，上方为记录试验次数（也就是实时测量次数），下方为预置按钮，共4个，从左至右分别为个、十、百、千，表示预设置可设在0~9999的范围内（预设置是任意设置）。
1220S插拔力试验机
一、产品说明：
本机器适用于各种连接器之插入力及拔出力测试，搭配专用之自动求心装置，将可得到完全准确之插拔力试验，检查报表等。
解决各种连接测试的夹具问题，及测试时公母连接能自动对准，不会有吃单边的问题。
深圳市科兴精密仪器有限公司生产此仪器多年,广泛应用于连接器、接插件，质量稳定，性能可靠。
二、测试项目：
连接器单孔插拔试验
连接整排插拔试验、连接器插拔寿命试验
连接器单Pin于塑胶保持力试验
连接器NORMAL FORCE试验
一般压缩，拉伸破坏试验
可同时于接触阻抗机边线
三、机器特点：
可列印及储存图形（插拔位移曲线图、寿命曲线图、检查报表）
测试资料储存于硬碟（每一笔资料皆可储存，不限次数）
测试条件皆由电脑书面设定，方便且快速（含插拔行程，速度、暂停时间等等）
检验报表可转档至Excel做编辑
四、技术参数：
测定最大荷重 50，20，5，2kg
最小分解能 0.01
最大测定高度 150mm
测定微调距离 0．01mm
测定速度范围 0-200mm/min
X．Y轴移动范围 0-75mm
传动机构滚珠螺杆
驱动马达伺服马达
外观尺寸 400x300x950mm
重量 75kg（机台）
电源 220v。
生效日期
2012-5-3
全自动插拔力试验机操作规程
核准文件编号
W-QA-120
东莞市XXXX实业有限公司编写蒋团海
文件版本
A 审核
生效日期
2012-5-3
全自动插拔力试验机操作规程
核准
蒋团海文件版本
A 审核
文件编号W-QA-120 东莞市XXXX实业有限公司编写
生效日期
2012-5-3
全自动插拔力试验机操作规程核准
东莞市XXXX实业有限公司编写蒋团海文件版本A 审核
文件编号W-QA-120
东莞市XXXX实业有限公司
文件版本A 审核
3.4报告输出
生效日期2012-5-3全自动插拔力试验机操作规程核准
生效日期
2012-5-3全自动插拔力试验机操作规程
核准
东莞市XXXX实业有限公司文件版本A 审核
生效日期
2012-5-3全自动插拔力试验机操作规程
核准
文件版本A 审核
W-QA-120 东莞市XXXX实业有限公司编写蒋团海文件编号
文件编号
W-QA-120
东莞市XXXX实业有限公司编写蒋团海文件版本A 审核
核准
生效日期2012-5-3全自动插拔力试验机操作规程
文件编号
W-QA-120
东莞市XXXX实业有限公司
编写蒋团海
文件版本A审核生效日期2012-5-3全自动插拔力试验机操作规程核准
东莞市XXXX实业有限公司全自动插拔力试验机操作规程
编写审核核准蒋团海文件编号文件版本
生效日期W-QA-120A 2012-5-3。

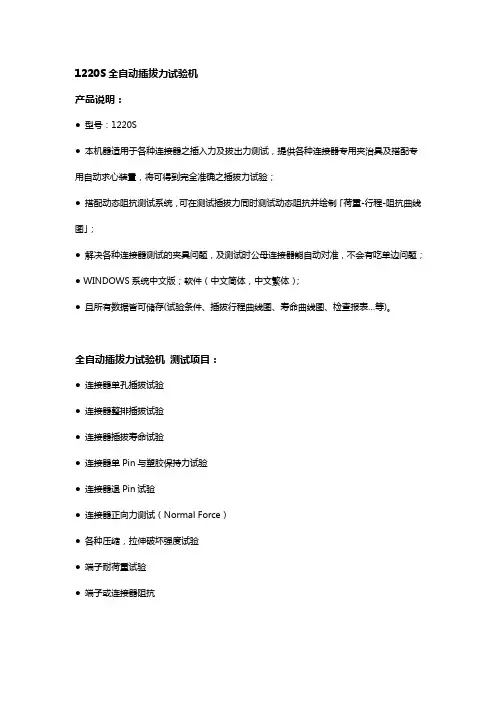

1220S全自动插拔力试验机
产品说明：
● 型号：1220S
● 本机器适用于各种连接器之插入力及拔出力测试，提供各种连接器专用夹治具及搭配专用自动求心装置，将可得到完全准确之插拔力试验；
● 搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制「荷重-行程-阻抗曲线图」；
● 解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边问题；
● WINDOWS系统中文版；软件（中文简体，中文繁体）；
● 且所有数据皆可储存(试验条件、插拔行程曲线图、寿命曲线图、检查报表…等)。
全自动插拔力试验机测试项目：
● 连接器单孔插拔试验
● 连接器整排插拔试验
● 连接器插拔寿命试验
● 连接器单Pin与塑胶保持力试验
● 连接器退Pin试验
● 连接器正向力测试（Normal Force）
● 各种压缩，拉伸破坏强度试验
● 端子耐荷重试验
● 端子或连接器阻抗
全自动插拔力试验机规格参数：
规定最大荷重 50kg、20kg、5kg(任选一个）
最大测定高度 150mm
测定速度范围 0～300mm/min
X、Y轴移动范围 0～75mm
传动结构滚珠丝杆
驱动马达伺服马达（日本松下）
外观尺寸 400mm*300mm*1050mm（W*D*H）
机台重量 65Kg
电源 AC220V
全自动插拔力试验机标准夹治具：
全自动插拔力试验机机器特点：
● 荷重元超负载之保护功能，可确保荷重元不致损坏；
● 同时显示荷重-行程曲线图及寿命曲线图；
● 自动荷重零点检出，并可设定原点检出荷重值；
● 曲线图选样对比功能；
●荷重单位显示N、lb、gf、kgf可自由切换；
● 机台采用钢性结构设计搭配伺服马达，长时间使用下能确保精度，适合一般引张、压缩测试、及插拔力寿命测试；
● 超规格值停止。
（于寿命测试时，测试数据超出设定之上下限规格值机器自动停止）；● 测定项目：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值、插入点电阻值、荷重或行程之电阻值；
● 自动集成微欧姆测试模块，无需另购微欧姆测试仪，便可测量毫欧级电阻值。
（国内首家软件和导通电阻一体生产厂家）；
● 检验报表抬头内容可随时修改（中英文皆可）；
● 检验报表可转档到EXCEL做编辑；
● 曲线图报表，文字报表可由客户指定抬头及LOGO；
● 软硬件自主研发，具有知识产权。
全自动插拔力试验机配置如下：
● 1220S测试机台主体壹台；
●控制系统（工业电脑或联想笔记本电脑、17英寸纯平电脑显示器、A4彩色打印机、USB鼠标键盘各壹件）；
●Window系统插拔控制操作软件壹套；
●荷重元壹个、夹嘴壹套、X-Y移动台壹个；
● 整排插拔用自动求心装置（多功能夹治具）；
● 单孔插拔自动求心装置（单支圆夹治具）；
●单PIN保持力测试专用夹具；
●Normal Force 专用夹具
● 阻抗测试系统,在测试插入力及拔出力的同时检测出它的阻抗值（无需另购,国内首家软件和导通电阻一体生产厂家.测量更稳定更精确）。
全自动插拔力试验机软件界面：。
