高压开关柜如何实现五防闭锁的

高压开关柜五防是什么,五防是怎么实现的
1、防止带负荷分、合隔离开关。

怎么实现：断路器、负荷开关、接触器合闸状态不能操作隔离开关。

2、防止误分、误合断路器、负荷开关、接触器。

怎么实现：只有操作指令与操作设备对应才能对被操作设备操作
3、防止接地开关处于闭合位置时关合断路器、负荷开关。

怎么实现：只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合
4、防止在带电时误合接地开关。

怎么实现：只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关
5、防止误入带电间隔。

怎么实现：只有隔室不带电时，才能开门进入隔室变配电室。

10kV高压开关柜“五防”功能
高压开关柜的五防装置一般可分为机械、电气和综合三类五防包括：防止带负荷分、合隔离开关(隔离插头) ;防止误分、误合断路器;防止接地开关处在闭合位置时合断路器;防止在带电时误合接地开关;防止误入带电间，以上五项防止电气误操作的内容，简称五防是确保设备和人身安全、防止误操作的重要措施。

1、手车式断路器的五防联锁：
高压开关柜有些安装有状态显示器可以观察断路器的状态，在断路器面板上设有断路器分、合状态的机械指示。

手车式断路器位置与二次插头设有连锁，手车进入柜内后，二次插头与手车位置之间有以下联锁
1) 只有当手车在处于试验位置时才能插拔二次插头。

2) 手车由试验位置，在摇向工作位置推进的过程中和达到工作位置以后，(二次插头被锁定)不能拔开二次插头。

3)电源闭锁：只有控制电源正常闭锁回路完好的情况下合闸机构才能自动解锁。

当需要进线检修时;为保证检修人员的安全，值班人取下控制回路熔断器后，无论是在远方或就地以及手动操作断路器断路器均无法合闸。

4)手车式断路器; 断路器在工作位置合闸后进退车机构被锁住无法退出，只有当断路器处于分闸状态后才能摇动手车这是为了防止断路器手车插接触头带负荷进行分离(带负荷拉隔离刀闸) 。

5)当手车锁定在试验位置时，手车上的电气控制回路才能接通，可以对断路器合闸、分闸试验操作，同时手车底盘与接地刀闸联锁机构才能解除，才能
进行接地刀闸的操作。

当接地刀闸合上时接地开关操作轴上的联锁机构闭锁。

10kv高压开关柜“五防”功能高压开关柜的“五防”装置一般可分为机械、电气和综合三类“五防”包括：防止带负荷分、合隔离开关（隔离插头）；防止误分、误合断路器；防止接地开关处在闭合位置时合断路器；防止在带电时误合接地开关；防止误入带电间，以上五项防止电气误操作的内容，简称“五防”是确保设备和人身安全、防止误操作的重要措施。

1、手车式断路器的“五防”联锁：高压开关柜有些安装有状态显示器可以观察断路器的状态，在断路器面板上设有断路器分、合状态的机械指示。

手车式断路器位置与二次插头设有连锁，手车进入柜内后，二次插头与手车位置之间有以下联锁1)只有当手车在处于试验位置时才能插拔二次插头。

2)手车由试验位置，在摇向工作位置推进的过程中和达到工作位置以后，（二次插头被锁定）不能拔开二次插头。

3）电源闭锁：只有控制电源正常闭锁回路完好的情况下合闸机构才能自动解锁。

当需要进线检修时；为保证检修人员的安全，值班人取下控制回路熔断器后，无论是在远方或就地以及手动操作断路器断路器均无法合闸。

4）手车式断路器；断路器在工作位置合闸后进退车机构被锁住无法退出，只有当断路器处于分闸状态后才能摇动手车这是为了防止断路器手车插接触头带负荷进行分离（带负荷拉隔离刀闸）。

5）当手车锁定在试验位置时，手车上的电气控制回路才能接通，可以对断路器合闸、分闸试验操作，同时手车底盘与接地刀闸联锁机构才能解除，才能进行接地刀闸的操作。

当接地刀闸合上时接地开关操作轴上的联锁机构闭锁装置阻止断路器底盘进车，只有将接地刀闸拉开解除与断路器闭锁后，断路器小车才能进车至工作位置，这是为了防止接地刀闸在合位而误合接地刀闸，（防止带电合接地刀闸）和（装挂接地线）。

6）如果断路器在试验位置已经合闸，此时进车机构已被合闸机构锁住无法摇动手车前进，只有断路器分闸才能解除进车机构的锁定，才能进车至工作位置；这是为了防止断路器手车插接触头带负荷进行连接（带负荷合隔离刀闸）。

10kv高压开关柜“五防"功能高压开关柜得“五防"装置一般可分为机械、电气与综合三类“五防”包括:防止带负荷分、合隔离开关（隔离插头)；防止误分、误合断路器；防止接地开关处在闭合位置时合断路器；防止在带电时误合接地开关；防止误入带电间,以上五项防止电气误操作得内容,简称“五防”就是确保设备与人身安全、防止误操作得重要措施.1、手车式断路器得“五防"联锁：高压开关柜有些安装有状态显示器可以观察断路器得状态，在断路器面板上设有断路器分、合状态得机械指示。

手车式断路器位置与二次插头设有连锁，手车进入柜内后，二次插头与手车位置之间有以下联锁1)只有当手车在处于试验位置时才能插拔二次插头。

2)手车由试验位置，在摇向工作位置推进得过程中与达到工作位置以后，（二次插头被锁定）不能拔开二次插头。

3）电源闭锁:只有控制电源正常闭锁回路完好得情况下合闸机构才能自动解锁.当需要进线检修时；为保证检修人员得安全,值班人取下控制回路熔断器后，无论就是在远方或就地以及手动操作断路器断路器均无法合闸。

4）手车式断路器；断路器在工作位置合闸后进退车机构被锁住无法退出,只有当断路器处于分闸状态后才能摇动手车这就是为了防止断路器手车插接触头带负荷进行分离(带负荷拉隔离刀闸）。

5）当手车锁定在试验位置时,手车上得电气控制回路才能接通，可以对断路器合闸、分闸试验操作，同时手车底盘与接地刀闸联锁机构才能解除，才能进行接地刀闸得操作。

当接地刀闸合上时接地开关操作轴上得联锁机构闭锁装置阻止断路器底盘进车,只有将接地刀闸拉开解除与断路器闭锁后,断路器小车才能进车至工作位置,这就是为了防止接地刀闸在合位而误合接地刀闸,(防止带电合接地刀闸)与（装挂接地线)。

6）如果断路器在试验位置已经合闸,此时进车机构已被合闸机构锁住无法摇动手车前进，只有断路器分闸才能解除进车机构得锁定,才能进车至工作位置；这就是为了防止断路器手车插接触头带负荷进行连接（带负荷合隔离刀闸）。

6KV开关柜五防闭锁功能的实现一、PV柜1、断路器手车一旦离开“工作”或“试验/断开”位置时，断路器不能合闸；当断路器在“工作”和“试验/断开”两个位置间移动或从柜内进出时，断路器储能的弹簧能自动释能；断路器车底盘右侧设有一个合闸弹簧释能滚子，当手车处于“断开/试验”位置时，释能滚子进入开关柜右侧导轨的第一个凹槽内，储能闭锁解除，合闸弹簧可电动或手动储能后，顺时针操作摇把3~5圈（手车推进约12.7mm），释能滚子脱离凹槽，储能闭锁装置促使弹簧机构自动释能。

（也就是说：1、只有在这两个位置，合闸弹簧能够电动储能、从而可以实现开关合闸，除此之外的任何位置，是不能实现电动储能的；2、即使手动进行储能，如离开制定的位置，即自动释能，也不能进行合闸。

）继续推进手车，离“工作”位约12.7mm时，释能滚子进入柜体右侧第二个凹槽，直至手车进入“工作”位，释能滚子完全进入凹槽内，储能闭锁解除，又可进行电动或手动储能，以此来保证。

2、断路器手车在“工作”和“试验/断开”位置，断路器处于合闸状态时，手车不能被移动；断路器在“断开/试验”位置、或“工作”位置合闸后，断路器手车底盘左侧的防误联锁滚子伸入柜体左侧导轨的凹槽内，阻止推进摇把与推进轴的啮合，此时必须操动断路器分闸，手车左侧防误联锁滚子内缩，脱离柜体左侧导轨凹槽，推进摇把才可插入推进轴，操作手车移动，从而防止带负荷拉、合隔离触头。

（传动机构是通过要把转动丝杆，带动链条、齿轮传动给对侧齿轮，再传动至丝杆，从而实现开关与开关柜的相对移动）（以上防止带负荷抽、插一次隔离触头和误合、误分断路器）3、断路器手车在工作位置时，接地开关不能合闸；接地开关在合闸状态，断路器不能进入“工作”位置；A、断路器在“工作”位置或“工作”位至“试验/断开”位之间任何位置，操作接地开关传动轴逆时针旋转（合地刀），则手车底框限制档块旋转、接地开关操作轴就不能合闸。

只有当手车退至“试验”及以外的位置，档块不受手车底框限制才可合闸，从而防止“带电合地刀”；B、接地刀闸合闸后，档块及推进挡板旋转90度，档块挡住手车底框，同时推进挡板阻止推进滑板向前滑动，使推进手把与推进轴不能啮合，保证接地开关合闸时手车不能从“试验”位置向“工作”位置推进，从而防止“带地刀合开关”。

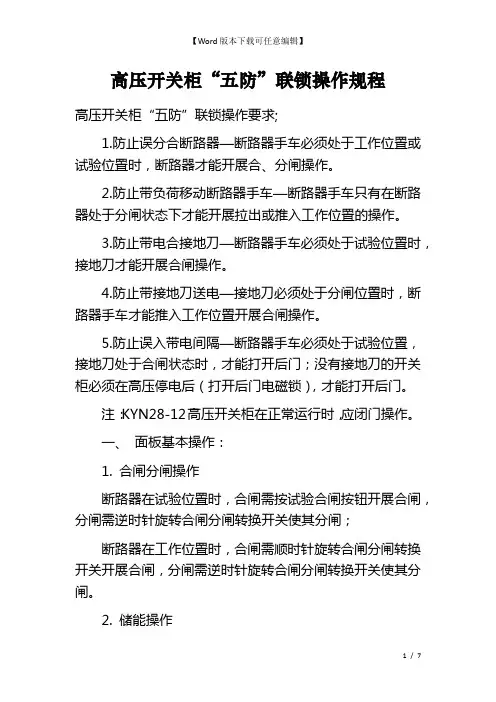

高压开关柜“五防”联锁操作规程高压开关柜“五防”联锁操作要求;1.防止误分合断路器—断路器手车必须处于工作位置或试验位置时，断路器才能开展合、分闸操作。

2.防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能开展拉出或推入工作位置的操作。

3.防止带电合接地刀—断路器手车必须处于试验位置时，接地刀才能开展合闸操作。

4.防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置开展合闸操作。

5.防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后（打开后门电磁锁），才能打开后门。

注：KYN28-12高压开关柜在正常运行时，应闭门操作。

一、面板基本操作：1. 合闸分闸操作断路器在试验位置时，合闸需按试验合闸按钮开展合闸，分闸需逆时针旋转合闸分闸转换开关使其分闸；断路器在工作位置时，合闸需顺时针旋转合闸分闸转换开关开展合闸，分闸需逆时针旋转合闸分闸转换开关使其分闸。

2. 储能操作在断路器合闸前，必须先将断路器储能，将储能旋钮打到通的位置，断路器每次合闸后会自动储能，储能完成后储能指示灯有指示。

3. 就地和远控就地远控转换开关在就地位置是断路器的合分闸只能在柜体面板上操作，在遥控位置时断路器的合分闸只能在后台界面上操作。

4. 加热器与照明在柜体有温湿度控制器，若柜体内湿度较大需将加热器旋钮打开，是其柜体干燥。

需观察电缆室情况时可打开检修照明灯，透过观察窗查看电缆室情况。

5. 综合保护继电器使用REF615、REF542pLus综合保护继电器的使用详见其操作手册。

二、送电操作程序：1. 通过手车转运小车将断路器手车（或PT手车、隔离手车、熔断器手车）推入开关柜；手车进柜时将手车的左右把手同时向内拉至把手Ⅱ位置并将手车推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手Ⅰ位置，使手车推进机构与开关柜可靠锁定。

2. 将手车的二次插头插入开关柜的二次插座内，并用扣件锁定；3. 关闭开关柜后门（电缆室门）和前门（断路器室门）；打开接地刀操作活门，用接地刀操作手柄（逆时针方向）打开接地刀，抽出接地刀操作手柄关闭接地刀操作活门，并确认接地刀处于分闸状态。

高压开关柜五防闭锁，三合二闭锁，零基础电工一看就懂一，五防之防止带负荷分合隔离刀1，只有1AH06断路器在分位，右边隔离手车才可以允许摇进或者摇出，这叫做五防其中一个防止带负荷分合隔离刀，五防的其中一防，只有断路器在分闸位置，隔离手车才允许摇进摇出二，五防之防止误分误合断路器只有接地开关在分闸位置，隔离开关在合闸位置，才可以合断路器只有在有停电命令，需要断开断路器时，才可以断开断路器三，五防之防止带电合接地刀只有在停止需要检修电源开关后，经过高压验电器验电没有电压后才可以合接地刀四，防止带接地刀送电在需要送电是要检查操作票，查找所有接地点，断开所有接地刀，拆除所有接地线后，才可以送电五，防止误入带电间隔只有在高压柜隔室不带电时，合上接地刀后才能开门进入隔室六，高压柜第二个闭锁只有隔离手车在工作位置，断路器手车才允许合闸，除了断路器手车和两台进线柜互锁以外，还需要这台断路器手车单独和隔离手车做互锁这台隔离手车只和同一路电源断路器手车做互锁，另外一路电源进线不管它怎样，假如另一台进线柜在合闸的情况下，我这台断路器手车是分闸的情况下，我图中这台隔离手车摇进摇出没有关系，隔离手车是没有带负载的，隔离手车空载摇进摇出是可以的，它不可以带负载摇进摇出，不可以带负荷分合隔离开关，不带负荷分合隔离开关没有关系这就是我们常见的两路进线和一个联络柜的闭锁方式二次控制图1，我们KYN28高压柜常见的柜形，第一个叫做进线柜电压互感器识别上图为一个电压互感器，中间一杆的是一个电压互感器，上图为两个电源互感器VV接法上图为三个电压互感器2，正常情况下KYN28一般情况下都是配直流屏的，虽然你进线柜也有电压互感器3，电流互感器图中是3个电流互感器，高压负载是10KV的水泵，风机，如果高压柜下面带的负载都是一些变压器，民用的变压器是可以不用3个电流互感器，可以用两个电流互感器。

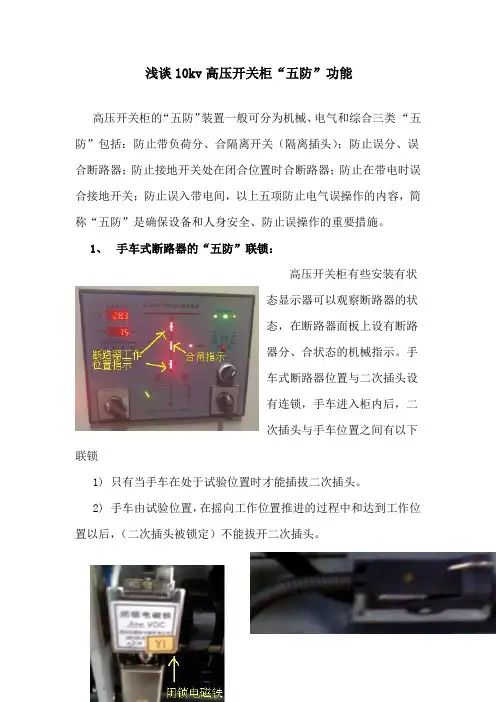

浅谈10kv高压开关柜“五防”功能高压开关柜的“五防”装置一般可分为机械、电气和综合三类“五防”包括：防止带负荷分、合隔离开关（隔离插头）；防止误分、误合断路器；防止接地开关处在闭合位置时合断路器；防止在带电时误合接地开关；防止误入带电间，以上五项防止电气误操作的内容，简称“五防”是确保设备和人身安全、防止误操作的重要措施。

1、手车式断路器的“五防”联锁：高压开关柜有些安装有状态显示器可以观察断路器的状态，在断路器面板上设有断路器分、合状态的机械指示。

手车式断路器位置与二次插头设有连锁，手车进入柜内后，二次插头与手车位置之间有以下联锁1)只有当手车在处于试验位置时才能插拔二次插头。

2)手车由试验位置，在摇向工作位置推进的过程中和达到工作位置以后，（二次插头被锁定）不能拔开二次插头。

3）电源闭锁：只有控制电源正常闭锁回路完好的情况下合闸机构才能自动解锁。

当需要进线检修时；为保证检修人员的安全，值班人取下控制回路熔断器后，无论是在远方或就地以及手动操作断路器断路器均无法合闸。

4）手车式断路器；断路器在工作位置合闸后进退车机构被锁住无法退出，只有当断路器处于分闸状态后才能摇动手车这是为了防止断路器手车插接触头带负荷进行分离（带负荷拉隔离刀闸）。

5）当手车锁定在试验位置时，手车上的电气控制回路才能接通，可以对断路器合闸、分闸试验操作，同时手车底盘与接地刀闸联锁机构才能解除，才能进行接地刀闸的操作。

当接地刀闸合上时接地开关操作轴上的联锁机构闭锁装置阻止断路器底盘进车，只有将接地刀闸拉开解除与断路器闭锁后，断路器小车才能进车至工作位置，这是为了防止接地刀闸在合位而误合接地刀闸，（防止带电合接地刀闸）和（装挂接地线）。

6）如果断路器在试验位置已经合闸，此时进车机构已被合闸机构锁住无法摇动手车前进，只有断路器分闸才能解除进车机构的锁定，才能进车至工作位置；这是为了防止断路器手车插接触头带负荷进行连接（带负荷合隔离刀闸）。

高压开关柜五防的实现
高压开关柜是电力系统中重要的设备，用于控制、保护和隔离电力输送线路。

在使用高压开关柜的过程中，为保障人身和设备的安全，需要实现五防措施，即防尘、防潮、防腐、防爆和防火。

下面将详细介绍高压开关柜五防的实现方法。

一、防尘
1.外观密封
2.空气过滤
二、防潮
1.规范设计
2.通风换气
三、防腐
1.表面处理
2.选用合适材料
在设计高压开关柜时，要选用耐腐蚀的材料，如不锈钢、铜合金等，以提高设备的抗腐蚀能力。

四、防爆
1.防爆外壳
2.防火隔离
将高压开关柜设备与其他易燃物隔离，防止火花和电弧的扩散引发火灾。

五、防火
1.防火保护
2.报警系统
以上就是高压开关柜五防的实现方法。

通过采取防尘、防潮、防腐、防爆和防火措施，可以保障高压开关柜设备在使用过程中的安全可靠性，提高电力系统的运行效率和稳定性。

高压开关柜五防及停送电操作流程一、概述高压金属封闭开关设备是由柜体和手车两大部分构成。

柜体由金属隔板分隔成四个独立的隔室。

分别是：母线室、断路器手车室、电缆室和继电器仪表室。

手车根据用途分为隔离手、计量手车、断路器手车、PT车、接地手车等，同参数规格的手车可以自由互换。

手车在柜内有试验位置和工作位置，每一位置都分别有到位装置，以保证联锁可靠。

二、高压开关柜“五防”高压开关柜有安全可靠的连锁装置，能满足五防要求：1、防止误分合断路器。

断路器手车必须处于工作位置或试验位置时，断路器才能进行合闸、分闸操作。

2、防止带负荷移动断路器手车。

断路器手车只有在断路器处于分闸状态下才能进行拉出或推入，且在断路器合闸后，手车无法移动，防止了带负荷误拉、推断路器。

3、防止带电合接地开关。

断路器手车必须处于试验位置时，接地开关才能进行合闸操作。

4 、防止带接地开关送电。

接地开关必须处于分闸位置时，断路器手车才能推入工作位置，进行合闸操作。

5 、防止误入带电间隔。

接地开关处在分闸位置时，下门及后门都无法打开，没有接地开关的开关柜，装有电磁锁，防止了误入带电间隔。

三、进线柜送电操作流程序1、关闭所有柜门及后封板,并锁好。

（接地开关处于合位时方可关出线柜下门）2、推转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位， (推断路器时需把断路器手车地盘上两推拉把手往中间压，同时用力往前推，即往柜内推，断路器到达试验位置后，放开推拉把手，把手应自动复位。

)手动插上航空插，关上手车室门并锁好。

3、观察上柜门各仪表、信号指示是否正常。

（正常时，保护装置电源灯、手车试验位置灯、断路器分闸指示灯和储能指示灯亮并且指示正确，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。

）4、将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，航空二次插头被锁定，同时手车工作位置灯亮，手车试验位置灯灭。

10kv高压开关柜“五防”功能高压开关柜的“五防”装置一般可分为机械、电气和综合三类“五防”包括：防止带负荷分、合隔离开关（隔离插头）；防止误分、误合断路器；防止接地开关处在闭合位置时合断路器；防止在带电时误合接地开关；防止误入带电间，以上五项防止电气误操作的内容，简称“五防”是确保设备和人身安全、防止误操作的重要措施。

1、手车式断路器的“五防”联锁：高压开关柜有些安装有状态显示器可以观察断路器的状态，在断路器面板上设有断路器分、合状态的机械指示。

手车式断路器位置与二次插头设有连锁，手车进入柜内后，二次插头与手车位置之间有以下联锁1)只有当手车在处于试验位置时才能插拔二次插头。

2)手车由试验位置，在摇向工作位置推进的过程中和达到工作位置以后，（二次插头被锁定）不能拔开二次插头。

3）电源闭锁：只有控制电源正常闭锁回路完好的情况下合闸机构才能自动解锁。

当需要进线检修时；为保证检修人员的安全，值班人取下控制回路熔断器后，无论是在远方或就地以及手动操作断路器断路器均无法合闸。

4）手车式断路器；断路器在工作位置合闸后进退车机构被锁住无法退出，只有当断路器处于分闸状态后才能摇动手车这是为了防止断路器手车插接触头带负荷进行分离（带负荷拉隔离刀闸）。

5）当手车锁定在试验位置时，手车上的电气控制回路才能接通，可以对断路器合闸、分闸试验操作，同时手车底盘与接地刀闸联锁机构才能解除，才能进行接地刀闸的操作。

当接地刀闸合上时接地开关操作轴上的联锁机构闭锁装置阻止断路器底盘进车，只有将接地刀闸拉开解除与断路器闭锁后，断路器小车才能进车至工作位置，这是为了防止接地刀闸在合位而误合接地刀闸，（防止带电合接地刀闸）和（装挂接地线）。

6）如果断路器在试验位置已经合闸，此时进车机构已被合闸机构锁住无法摇动手车前进，只有断路器分闸才能解除进车机构的锁定，才能进车至工作位置；这是为了防止断路器手车插接触头带负荷进行连接（带负荷合隔离刀闸）。

高压开关柜闭锁装置的作用与原理高压开关柜闭锁装置的作用与原理高压开关柜闭锁装置就是所谓开关柜的“五防”功能。

总体要求是闭锁全面，完善可靠。

下面以常见的手车式开关柜（KYN28A-12）为例进行说明。

中置式开关柜的“五防”功能就是防止误分、误合断路器；防止带负荷分、合隔离开关或带负荷推入、拉出金属封闭（铠装）式开关柜的手车隔离插头；防止带电挂接地线或合接地开关；防止带接地线或接地开关合闸；防止误入带电间隔。

这五种误操作可以通过机械闭锁的方式实现其防护功能，表现在以下几个方面：1.当接地刀闸在合上位置时，断路器小车只能推至试验位置，拉开接地刀闸后，开关小车才允许继续向工作位置移动。

2.当断路器小车置于试验位置时，应插入二次插头；当断路器小车在工作位置时，二次插座上的压板被小车上挡板挡住，压板不能掀开，二次插头不能被拔下。

3.五防开关柜后下盖板与接地开关间隔有联销装置，当接地开关闭合时，才允许打开盖板。

当盖板关紧时，接地开关才允许进行分合操作。

4.在小车开关推入开关柜内过程中，自动拉开母线侧触头前的绝缘隔板。

5.为方便运行人员测量高压电缆绝缘，在开关柜内下桩头（电缆侧静触头）挡板上开了绝缘检测孔，每次进行绝缘测量时，仍需按规定验明无电后，方能进行绝缘测量工作。

6.有电显示装置不得作为设备无电的根据。

但如果指示有电，则禁止在该设备上工作。

高压开关柜安全闭锁装置，主要用于电气高压开关柜使用安全保险。

它由连锁操作机构，接地刀闸操作机构，后门连锁机构三部分组成。

采用齿轮传动，可实现断路器，接地刀闸及后门之间的连锁，防止带接地刀闸合闸送电，防止带电合接地刀闸，防止误入带电间隔，特别是后门连锁实现了在后门没有关上时，接地刀闸不能分闸，起到操作安全防护作用。

高压开关柜五防及停送电一、概述高压金属封闭开关设备是由柜体和手车两大部分构成。

柜体由金属隔板分隔成四个独立的隔室。

分别是：母线室、断路器手车室、电缆室和继电器仪表室。

手车根据用途分为隔离手、计量手车、断路器手车、PT车、接地手车等，同参数规格的手车可以自由互换。

手车在柜内有试验位置和工作位置，每一位置都分别有到位装置，以保证联锁可靠。

二、高压开关柜“五防”高压开关柜有安全可靠的连锁装置，能满足五防要求：1、防止误分合断路器。

断路器手车必须处于工作位置或试验位置时，断路器才能进行合闸、分闸操作。

2、防止带负荷移动断路器手车。

断路器手车只有在断路器处于分闸状态下才能进行拉出或推入，且在断路器合闸后，手车无法移动，防止了带负荷误拉、推断路器。

3、防止带电合接地开关。

断路器手车必须处于试验位置时，接地开关才能进行合闸操作。

4 、防止带接地开关送电。

接地开关必须处于分闸位置时，断路器手车才能推入工作位置，进行合闸操作。

5 、防止误入带电间隔。

接地开关处在分闸位置时，下门及后门都无法打开，没有接地开关的开关柜，装有电磁锁，防止了误入带电间隔。

三、进线柜送电操作流程序1、关闭所有柜门及后封板,并锁好。

（接地开关处于合位时方可关出线柜下门）2、推转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位， (推断路器时需把断路器手车地盘上两推拉把手往中间压，同时用力往前推，即往柜内推，断路器到达试验位置后，放开推拉把手，把手应自动复位。

)手动插上航空插，关上手车室门并锁好。

3、观察上柜门各仪表、信号指示是否正常。

（正常时，保护装置电源灯、手车试验位置灯、断路器分闸指示灯和储能指示灯亮并且指示正确，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。

）4、将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，航空二次插头被锁定，同时手车工作位置灯亮，手车试验位置灯灭。
