高压开关柜型式试验报告有效期：开关柜型式高压有效期试验型式检验报告有效期哪些需要型式试验报告型式试验报告几年有效篇一：高低压开关柜型式、试验执行标准高低压开关柜型式试验一、低压交流配电柜1、G GD型交流低压配电柜GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz,额定工作电压380V，额定工作电流1000-3150A 的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
缺点：回路少，单元之间不能任意组合且占地面积大，不能与计算机联。
目前作为普通工厂用低压成套开关设备中低档主流柜型。
执行IEC60439-《1 低压成套开关设备和控制设备》、GB7251.1-1997 《低压成套开关设备和控制设备》、GB/T14048.1-93 《低压开关设备和控制设备总则》等标准。
产品型号及含义2、GCK低压抽出式开关柜(GCK柜和GCS MNS柜抽屉推进机构不同) GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50（60）HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体，容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。
缺点：水平母线设在柜顶垂直母线没有阻燃型塑料功能板，不能与计算机联络。
执行IEC60439-《1 低压成套开关设备和控制设备》、GB7251.1-1997 《低压成套开关设备和控制设备》、GB/T14048.1-93 《低压开关设备和控制设备总则》等标准。
产品型号及含义GCK G是封闭式开关柜C是抽出式K是控制中心3、GCS型低压抽出式开关柜（GCS柜只能做单面操作柜，柜深800mm）GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、电容补偿之用。
KYN28A-12中置柜详细介绍硕高电气科技有限公司KYN28A-12开关柜1.0概述KYN28A-12金属铠装移开式金属封闭开关设备（以下简称开关设备），系3.6—12kV三相交流50Hz单母线及单母线分段系统的成套配电装置。
主要用于发电厂、中小型发电机送电、工矿企事业配电以及电力系统的二次变电所的受电、送电及大型高压电动机起动等。
实行控制保护、监测之用。
本开关设备满足GB3906、IEC298等标准要求，具有防止带负荷推拉断路器手车、防止误分、合断路器、防止接地开关处在闭合位置误合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，既可配用国产VS1、VSm、VS1＋型真空断路器，也可配用ABB公司的VD4型真空断路器，也可根据用户需求配置永磁真空断路器，是一种性能优越的配电设备。
1.1产品型号的组成及含义K Y N 28A-12 —□/ □一次方案号额定电压kV设计序号户内移开式金属铠装1.2 使用环境条件：1.2.1正常使用环境1）周围空气温度：上限：+40℃下限：-10℃2）海拔高度：产品使用在12kV时，海拔高度不超过1000m（根据客户需要，我公司可提供4500m及以下海拔高度产品）产品使用在7.2kV时，海拔高度不超过3000m3）相对环境湿度：日平均相对湿度≤95％，月平均相对湿度≤90％4）地震裂度：8度5）周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染6）无严重污秽及经常性的剧烈震动，严酷条件下严酷度设计满足1类要求1.2.2特殊工作条件：在超过规定的正常的环境条件下使用，请用户和我公司协商。
注：当开关设备运行在高度和（或）温度变化较大的气候环境中，有凝露的危险，必须投入柜内加热板，以防绝缘事故与金属腐蚀的发生。
1.3外形尺寸和重量高度C（mm）2300宽度A（mm）分支母线额定电流达到1250A 650 800 分支母线额定电流达至1250A，热稳定电流40kA 800分支母线额定电流1600A及以上1000深度B（mm）电缆进出线1500 架空进出线1660重量（kg）700-1200 注：650mm宽度柜体不建议采用1.4技术参数1.4.1开关设备技术参数：开关设备技术参数项目单位参数额定频率Hz 50额定电压kV 3 6 10最高工作电压kV 3.6 7.2 12额定绝缘水平工频耐受电压kV 42 雷电冲击电压kV 75主母线额定电流 A 630、1250、1600、2000、2500、3150、4000 分支母线额定电流 A 630、1250、1600、2000、2500、3150、4000 额定短时耐受电流（4S）kA 20、25、31.5、40、50额定短时峰值耐受电流kA 50、63、80、100、125防护等级IP 外壳为IP4X，隔室间，断路器室门打开时为IP2X 注：电流互感器的短路容量应单独考虑1.4.2 VS1、VS1＋、VSm、VD4真空断路器技术数据序号项目单位数值1 额定频率Hz 502 额定电压kV 3.6 7.2 123 额定雷电冲击耐受电压（峰值）kV 相间、对地：75 断口：854 额定短时耐受电压（有效值）kV 相间、对地：42 断口：485 额定短路开断电流kA 20 25 31.5 40 506 额定电流 A 630 1250 1600 2000 2500 3150 40007 额定短时耐受电流（有效值）kA 20 25 31.5 40 508 额定峰值耐受电流（峰值）kA 50 63 80 100 1259 额定短路关合电流（峰值）kA 50 63 80 100 12510 额定短路持续时间S 411 额定单个电容器组开断电流 A 63012 额定背对背电容器组开断电流 A 40013 机械寿命次2000014 二次回路工频耐受电压（1min）V 200015 额定操作顺序20-31.5kA：分-0.3S-合分-180S-合分40-50kA：分-180S-合分-180S-合分当断路器用于控制3-10kV电动机时，若启动电流大于600A，必须加金属氧化锌避雷器，具体要求请用户与我公司联系协商；当断路器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的80%。
KYN28高压柜技术文件一、总则1、概述KYN28A-12（Z）中置式铠装移开式金属封闭开关设备（以下简称开关柜）是参考瑞士ABB公司技术，在广泛吸收国内外同类产品优点的基础工业研制开发的新型户内开关柜。
开关柜采用中置式结构，具有较高的技术性能指标，适用于3-12kV三相交流、50Hz户内单母线或单母线分段的配电系统，用于发电厂、工矿企事业单位、大楼宾馆、市政建设及石化部门作为接受和分配电能之用，并对电路实行控制、保护和监测。
2、依据标准KYN28A开关柜依据下列标准进行设计与制造：GB3909-89 高压开关设备常温下的机械试验GB11022-89 高压开关设备通用技术条件GB1207-86 电压互感器GB1208-87 电流互感器GB3906-2006 3.6-40.5kV交流金属封闭开关设备和控制设备GB1984-1989 交流高压断路器GB/T16927.1-1997 高电压试验技术第一部分：一般试验要求GB311.1-1997 高压输变电设备的绝缘配合GB156 标准电压GB191 包装、储运标志IEC298 额定电压1kV以上至52kV的金属封闭交流开关设备和控制设备IEC694 高压开关设备和控制设备标准的通用条款IEC-56 交流高压断路器IEC-129 交流隔离开关和接地开关IEC-185 电流互感器IEC-186 电压互感器IEC-99 交流无间隙金属氧化物避雷器IEC298 1kV以上52kV以下金属封闭开关设备和控制设备国家电网公司电力生产设备评估管理办法（生产输电[2003]95号）国家电网公司关于加强电力生产技术监督工作意见（生产输电[2003]29号）国家电网公司十八项电网重大反事故措施（国家电网生技[2005]400号）3、使用条件（1）正常使用条件环境温度：最高温度+40℃；最低温度-15℃；日平均温度不大于+35℃。
环境湿度：日平均相对湿度95%及以下；月平均相对湿度90%及以下。
高压开关柜KYN28A-12的技术描述标签：手车开关柜断路器柜体kv 电力工程1、概述1.1本技术描述中的所有的技术内容，技术参数，采用的标准及所选用的设备和材料符合招标书的要求。
1.2本技术描述根据本公司多年的制造经验和本公司的先进技术作出。
2、基本依据2.1所有设备的制造、测试和安装均采用中国国家标准，同时满足相应的IEC标准，主要标准号如下:GB3906-91《3-35KV交流金属封闭开关设备》GB11022-89《高压开关设备通用技术条件》GB11032《交流无间隙金属氧化锌避雷器》GB1984-89《交流高压断路器》GB1985-89《交流高压隔离开关和接地开关》GB311.1-83和GB311.2～6～83《高电压试验技术》GB191《包装贮运标志》GB50171-92《电气装置安装工程盘，柜及二次回路接线施工及验收规范》GB2706《交流高压电器在长期工作时的发热》GB1207《电压互感器》GB1208《电流互感器》DL/T403-91《10～35KV户内高压真空断路器订货条件》DL/T404-97《户内交流高压开关柜订货条件》DL/T402-91《交流高压断路器订货技术条件》DL/T486-92《交流高压隔离开关订货技术条件》DL/T593-96《高压开关设备的共用订货技术条件》IEC298《交流金属封闭开关设备和控制设备》3、高压开关柜技术参数3.1环境条件3.1.1周围环境温度上限+40℃下限-25℃3.1.2海拔不超过1500m3.1.3环境温度：月平均相对湿度不大于90%日平均相对湿度不大于95%饱和蒸汽压日平均不大于2.2X103Mpa月平均不大于1.8X103Mpa3.1.4地震烈度及加速度不大于8度3.1.5适用于Ⅲ级污秽场所4、高压开关柜基本技术参数4.1型号：KYN28A-124.2外形尺寸：800（1000）X1500（1660）X23004.3额定频率：50Hz4.4额定电压：12kV4.5额定电流：1250A，2000A，2500A、3150A4.6额定主母线电流：2000A，2500A，3150A4.7额定热稳定电流：40kA4.8额定动稳定电流（峰值）：63kA4.9额定热稳定时间：4s4.10额定开断电流：31.5KA,40KA4.11外壳防护等级IP4X，断路器室门打开时IP2X4.12额定绝缘水平工频耐受电压lmin：对地：42kV隔离断口间：48kV4.13雷电冲击耐受电压：对地：75kV隔离断口间：85kV5、技术性能要求5.1温升限值不超过GB1207-75规定值5.2高压开关柜有机绝缘的爬电比距≥20mm/kV5.3瓷质绝缘的爬电比距≥18mm/kV5.4内部燃弧试验：见附试验报告6、KYN28A-12开关柜技术说明6.1概述:开关柜系3~10千伏三相交流50Hz单母线及单母线分段系统的成套配电装置。
高压开关设备整机出厂检验报告产品型号：HYN28A-12生产编号：生产日期：河南省豫开机电设备有限公司河南省豫开机电设备有限公司序号检查项目标准要求检查结果1 外观检查a．柜体及部件的覆盖层色泽均匀，覆盖层表面无气泡、裂纹、留痕等缺陷。
b．装置的焊接件应焊接牢固，焊缝应均匀美观，无焊穿、裂纹、咬边、残渣、气孔等现象。
c．门应开关灵活，开启角度不小于90°d．柜体骨架应保证可靠的接地连续性，并有明显的接地标志。
2 母线a．截面和材质符合图纸及工艺要求，母线搭接面平整且自然吻合b．走向正确、无裂痕、无划痕、无捶痕、无凹坑等外观不良。
c．母线排列层次分明、整齐、美观、一致、按规定涂漆。
3 元器件装配a．元器件外观完好且附有合格证、说明书、出厂检验报告等。
b．规格型号及技术参数应符合图纸要求。
c．根据元器件规定要求进行安装，主回路中凡规定或需触及的元器件应接地。
4 二次配线检验二次回路正确性，实际接线应与线路图一致，元件型号一致，应有与接线图一致的符号或代号。
5 防护等级外壳≥IP3X6 机械操作所有手动操作的元器件和相关联络锁各操作5次以上，应动作灵活、可靠、连锁程序正确。
7 机械特性应符合开关装置各自技术条件的要求8 通电试验a．以85％、100％额定操作电压进行储能、应储能正常。
b．以100％额定电压、分、合分各5次，应合分顺利。
c．以85％额定电压、分、合分各5次，应合闸可靠，分闸顺利。
d．分别以≤30％额定电压连续合分闸操作3次，合闸脱扣器及分闸脱扣器不应脱扣9 回路电阻主回路电阻（通直流电流100A时）≤450uΩ10 保护电路连续性a．仪表门对主接地≤100mΩb．.产品框架对主接地≤100mΩc．保护接地外观无油污、接地标识易于识别，柜架外壳结构接地连续有效。

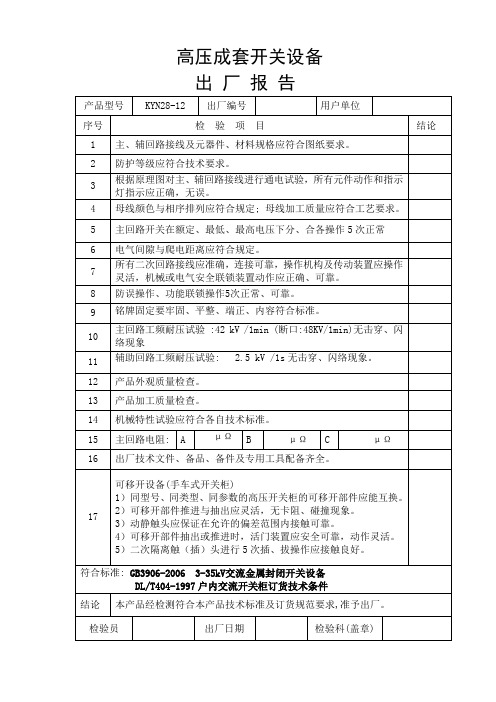

11 电气间隙（mm）系统电压等级7.2KV 12KV 40.5KV 12KV主回路相间及相对地最小距离100 125 300 125带电体至门最小距离130 155 330 155带电体至网状封板或网状门最小距离200 225 400 22512 爬电距离相对地最小爬电距离（mm）≥115 196 648 19613 工频耐压二次回路2KV/1S,无击穿无闪络现象主回路（1min，无击穿无闪络）系统电压7.2KV 12KV 40.5KV 12KV耐受电压30KV 42KV 95KV 42KV14 标识及附件a．产品铭牌及各类标签齐全、清晰易辩、安装牢固整齐，各项目参数与图纸及顾客相关技术要求吻合。
KYN28-12出厂检验报告高压成套开关设备出厂检验报告客户名称：名称：铠装移开式金属封闭开关设备型号：KYN28―12 执行标准：GB3906―2006 出厂日期：徐州昂内斯电力科技有限公司徐州昂内斯电力科技有限公司高压开关成套设备出厂检验、试验报告型号KYN28-12 出厂编号141033 出厂日期2014-10 批号额定电压10KV 额定电流630A主要一、二次元件电流互感器型号/ 电压互感器型号/ 断路器型号/ 负荷开关型号/ 接地开关型号/ 高压熔断器型号/ 避雷器型号/ 综合保护装置型号/ 变压器型号/ 隔离开关型号/序号检验项目名称检验要求检验结果1 外观及结构检验产品型号规格检查与一、二次图纸是否相符符合元件安装检查安装是否符合规范符合紧固件连接检查连接是否牢靠、接触是否良好符合接地措施检查应保证接地的电气牢固、正确、符合规范要求符合电镀件、涂覆检查均匀、无脱落符合铭牌及标志完整性检查铭牌数据正确、字迹清楚符合与排列有关的结构检查柜间连接正确，端柜封板齐全符合柜内清洁检查无脏、乱东西及其他杂物符合2主回路电阻测量A相回路电阻≤150 μΩ合格B相回路电阻≤150 μΩ合格C相回路电阻≤150 μΩ合格3工频耐压试验在42 KV相与相之间持续时间1min 合格在42 KV 相对地在工作位置分闸状态下持续时间1min 合格在42 KV相对地在工作位置分闸状态下持续时间1min 合格在42 KV主回路与金属门之间持续时间1min 合格在42 KV相对地在隔离位置分闸状态下持续时间1min 合格4机械试验断路器在额定工作电压下分别进行（）次，合、分操作，应动作正常。
合格在85%和110%额定工作电压下各进行（）次，储能操作应动作正常。
合格在85%和110%额定工作电压下各进行（）次，合、分闸操作应动作正常。
合格可移开部件可移开部件从工作位置抽出至移开位置，从移开位置推入到工作位置，应操作（）次，应动作正常。
