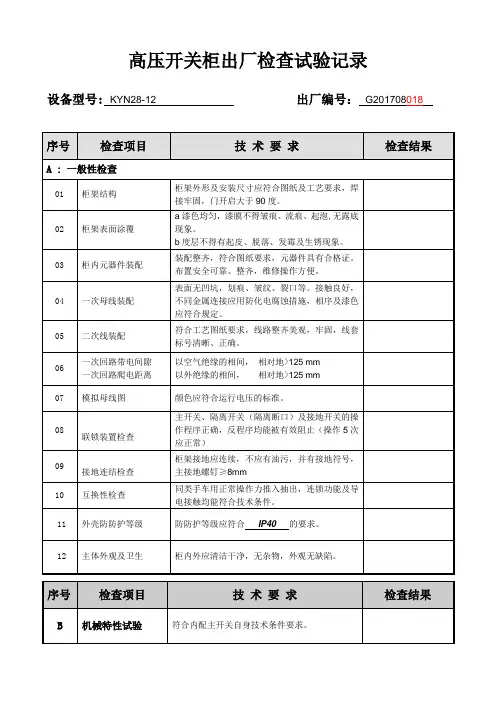

高压开关柜检验报告
KYN28系歹U 铠装移开式高压开关柜 安装使用说明书 产品概述 KYN28-12型金属铠装移开式开关设备，适用于3.6-12KV三相交流50Hz电力系统，用于接受和分配电能并对电路实行控制、保护和监测。 开关柜具有各种防止误操作的措施，包括防止带负荷移动手车，防止带电合接地开关和防止接地开关在断路器关合位置闭合等功能。 开关柜可配置技术领先、品质卓越的移开式ZN9痕空断路器手车，也可配置VD4 VS1手车，还可以配置熔断器-真空断路器手车、电流互感器手车、隔离手车等。开关柜的二次回路配置先进可靠的控制保护元件。 是经过国家指定检测机构进行型式试验的组合式开关设备，它符合GB3906-1991《3-35KV交流金属封闭开关设备》、IEC60298《确定外壳的防护等级及相应标准》。
产品型号含义 K Y N 28 —匚 额定电压设计序号 户内型移开式金属铠装 三使用环境条件 3.1海拔高度：不超过2000米。 3.2环境温度：上限为40C ;下限为-10 C。 3.3相对湿度：日平均值不大于95%月平均不大于90% 3.4地震烈度：不超过8度。 3.5没有火灾爆炸危险，没有剧烈震动及化学腐蚀等严重污秽的场所注：超出上述环境条件 时，用户应与制造厂协商。 四主要特点 4.1柜体结构采用敷铝锌板经CN机床使用多重折弯工艺加工之后栓接而成。 4.2所有操作均在柜门关闭状态下进行。 4.3开关柜的外壳防护等级达到IP4X，各隔室的防护等级为IP2X。 4.4具备完善有效的“五防”功能，防止误操作。 4.5柜体可靠墙安装（预留检修通道）、柜前维护，减少占地面积。 4.6电缆室空间充裕、可连接多根电缆。 4.7断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生。 五结构说明 开关柜由固定的柜体和可抽出部分（手车）两部分组成。柜体外壳和各功能单元的隔板均敷铝锌钢板栓接而成。釆用热缩绝缘材料及环氧涂覆绝缘工艺，优化电极形状，柜体结构紧凑。开关柜的外壳防护等级达到IP4X，各隔室的防护等级为IP2X。除继电仪表室外，其它隔室都有泄压通道。由于采用了中置式形式，电缆室空间大为憎加，因此设备可并接多路电缆。开关柜具有架空进出线、电缆进出线及左右联络功能，可以根据用途将各方案的开关柜排列组成能完成设计功能的配电装置。本开关柜的安装与调试均可正面进行，可以靠墙（预留检修通道），以节省占地面积，减少投资。
高压柜操作方法 高压金属封闭开关设备是由柜体和手车两大部分构成。柜体由金属隔板分隔成四个独立的隔室：母线室、断路器手车室、电缆室和继电器仪表室。手车根据用途分为断路器手车、计量手车、隔离手车等，同参数规格的手车可以自由互换，手车在柜内有试验位置和工作位置，每一位置都分别有到位装置，以保证联锁可靠。高压开关柜有安全可靠的连锁装置，能满足“五防”要求：(1 防止误操作断路器；2 防止带负荷拉合隔离开关，即防止带负荷推拉小车；3 防止带电挂接地线，即防止带电合接地开关；4 防止带接地线送电，即防止接地开关处于接地位置时送电；5 防止误入带电间隔) a）断路器手车在试验或工作位置时，断路器才能进行合分操作，且在断路器合闸后，手车无法移动，防止了带负荷误拉、推断路器。b)仅当接地关处于分闸位置时，断路器手车才能从试验位置移至工作位置，仅当断路器手车处于试验位置时，接地开关才能进行合闸操作，实现了防止带电误合接地开关及防止接地开关处于闭合位置时关合断路器。C)接地开关处在分闸位置时，下门及后门都无法打开，防止了误入带电间隔。d)断路器在工作位置时，二次插头被锁定不能拔出。为保证安全及各联锁装置可靠不至损坏，必须按联锁防误操作程序进行操作。 二、进线柜送电操作程序 1) 关闭所有柜门及后封板,并锁好。（接地开关处于合位时方可关出线柜下门） 2) 推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位， (推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位。)手动插上航空插，关上手车室门并锁好。 3) 观察上柜门各仪表、信号指示是否正常。（正常时综合继保电源灯亮，手车试验位置灯、断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。） 4) 将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，航空插被锁定，断路器手车主回路接通，查看相关信号。（此时手车工作位置灯亮，同时手车试验位置灯灭。） 5) 观察带电显示器，确定外线电源已送至本柜。（带电显示器面板开关压下为 ON位置，如带电显示灯亮表示外电源已送至本柜断路器下触头。如带电显示）灯不亮，则需先送外电源至本柜。） 6) 操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色分闸指示灯灭，查看其它相关信号，一切正常，送电成功。（操作合、分转换开关时，把操作手柄顺时针旋转至面板指示合位置，松开手后操作手柄应自动复位至预合位置。） 7) 如断路器合闸后自动分闸或运行中自动分闸，则需判断何种故障并排除后才可按以上程序重新送电。（当线路故障断路器分闸后，会发声光报警，即面板红色故障指示灯亮，同时故障音响鸣响。此时观察综合继保，如TRIP灯亮，同时IL1，IL2，IL3灯任一灯亮或同时亮，则故障为线路过流，如TRIP灯亮，同时IRF灯亮，则故障为综合继保异常。在故障检修时可按消音按钮取消音响鸣响，在检修完毕后，需按综合继保面板RESET/STEP按钮手动复位综合继保。） 三、进线柜停电操作程序
高压开关柜检修及试验项目 一，组成 高压开关柜由：柜体、母线、分支母线、小母线、套管、端子板、综保仪表、静触头、真空断路器、电流互感器、接地刀、过电压保护器、传感器、带电显示器组成。 二、检修项目 1真空断路器 1）测量绝缘电阻 用2500V摇表分别测量A--B、C及地 B--A、C及地 C--A、B及地1分钟时绝缘电阻值并记录。 2）交流耐压试验 手动合上断路器，将交流耐压设备与A相相连，B、C相短封并接地，缓慢升压至试验值，同时注意观察现象，持续1分钟。无击穿闪络现象为耐压合格。B、C相试验与A相相同。分开断路器，将断路器上口A、B、C短接并与交流耐压设备相连，下口A、B、C短接并接地，缓慢升压至试验值，同时注意观察现象，持续1分钟。无击穿闪络现象为断口合格。 3）测量每相导电部分的回路电阻 手动合上断路器，用双臂电桥或回路电阻测试仪分别测量A、B、C三相导电部分的回路电阻三次取平均值并记录。 4）测量主触头分合闸时间、同期性、合闸时触头弹跳时间 在额定电压下用毫秒计分别测量断路器分合闸时间。 5）操纵机构试验（手、自动分别分合断路器三次，观察是否动作可靠，指示正确。） 2综合保护器 1）传动试验 在综合保护器上分合断路器，观察是否动作可靠，指示正确。 2测量及保护试验 根据电流互感器变比，在一次侧分段加入标准电流值，然后分段返回观察综保测量显示是否准确并记录及计算误差。 分别设定保护定值及时间，合上断路器，分相加入整定电流值，观察断路器是否可靠动作，并用毫秒计分别测量断路器分闸时间。 3电流互感器电压互感器、变压器 1）绝缘电阻 用2500V摇表测量变压器一次侧绝缘电阻，将二次侧短接并接地，记录R60/R15值。
KYN28型高压配电柜 安装使用说明书 KYN 型高压配电柜 一、概述： KYN28-12型户内式金属铠装抽出式开关设备(以下简称开关设备),系3~12千伏三相交流50HZ单母线及单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电及电业系统的二次变电所的受电、送电及大型高压电动机起动等。实行控 制保护、监测之用,本开关设备满足DL/T40491,IEC298、GB3906等标准要求,具有防止带负 荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止
误入带电隔室、防止在带电时误合接地开关的联锁功能,即可配用VS1真空断路器,又可配用ABB公司的VD4真空断路器。实为一种性能优越的配电装置。 二、产品型号及含义: 三、使用条件: a.正常环境条件 1)周围空气湿度上限,+40℃ 下限,-10℃ 2)海拔:1000M 3)相对环境温度:日平均不大于95%，月平均不大于90% 4）地震：烈度不超过8度 5)周围空气应不受腐蚀性或可燃气体，水蒸气等明显污染 6）无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1度要求 2、特殊工作条件： 在超过规定的正常环境条件下使用时，由用户和制造厂协商。 四、电气性能: 1.基本电气参数： 表1
2.柜内主要主要电器元件技术参数： a.进、出线及联络开关柜：采用ZN63-12/1250-31.5断路器。 进、出线及隔离断路器：额定电流为1250A 额定短路开断电流：31.5KA 额定动稳定电流:80KA 机械寿命:20000次 额定短路开断电流开断次数：50次 合闸时间：≤60ms 跳闸时间：≤45ms 最大三相分合不同期: ≤2ms b.操作机构：专用弹簧操作机构 操作电源电压:DC220V 合闸线圈电压/功率:DC220V/245W 分闸线圈电压/功率:DC220V/245W c.电流互感器: LZZB9J-10 /150b/2 □/5 计量0.2S级15VA.测量0.5级15VA.保护10P20 30VA 变比与配置图相一致 d.电压互感器：JDZXF11-10 0.1//3 0.1//3 0.1/3 e.带电显示装置：DXN12-T f.氧化锌避雷器：HY5WS1-17参数 五、设备的主要特点： 1）开关柜的外壳选用敷铝锌钢板经多重折弯组装而成，所有部件有足够的强度，能 承受运输、安装和地震及运行短路所引起的作用力不致损坏。
————光伏并网发电项目开关柜安装施工方案 编制： 审核： 批准： 二〇一八年九月
1、工程概况： 工程名称：————光伏并网发电项目 工程地点：吉林省松原市长山镇 工程说明：本项目位于松原市前郭尔罗斯蒙古族自治县长山镇四十家子村西南侧，距离松原市约26km。场址坐标：东经124° 31'，北纬45°13'。本站址东北侧G302、G12 国道，附近有乡村道路，对外交通条件十分便利。光伏站区内地势平坦无大起伏，平均海拔高度在134.50m~135.50m 之间。光伏发电场地理位置示意图见图1.1-1。 项目地 图1.1-1 项目地理位置图 本工程项目规划规模容量为50MWp，分期建设，本期建设规模为20MWp，下期为30MWp。安装多晶硅组件，组件支架采用固定倾角方式，本项目在站内新建一座66KV 升压站，以一回66 出线接入电网。
编写依据 表2-1 引用标准及规范名称 3、作业准备 3.1施工组织机构 3.2人员配备 表4-1作业人员配备
注:作业人数根据具体工程量规模配备。 3.2 工器具及仪器仪表配置 表4-2 主要工器具及仪器仪表配置
4、作业流程 4.1作业（工序）流程图
5、作业方法 5.1施工准备 5.1.1技术准备：按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性； 5.1.2人员组织：技术负责人、安装负责人、安全质量负责人和技术工人；5.1.3机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护； 5.1.4施工材料准备：焊条、螺栓、油漆等。 5.2基础检查 5.2.1 用经纬仪及钢卷尺对开关柜基础进行核对尺寸，检查基础槽钢长度、宽度、标高及相对位置是否符合设计要求，以及检查基础槽钢的直线度和水平度，误差不得超过允许值；检查高压及控制电缆的孔洞是否对应开关柜的排列布置。 5.2.2 清除基础槽钢面上的灰砂，完成槽钢的接地工作，测量基础槽钢的水平度和不直度，找出最高点，并标注高差，开关柜宜从中间开始就位。 5.3 搬运及开箱检查 5.3.1 现场搬运盘柜 （1）开关柜的搬运设专人指挥，配备足够的施工人员，以保证人身和设备安全。 （2）根据现场情况，设备的搬运、移动采用推车进行。搬运时，用吊车将开关柜吊到推车上，然后一人拉推车的把手，3人合力推柜体，1人专门负责观察推车行走的路线，防止推车的轮子掉到孔洞里及防止柜体倾覆。 （3）盘柜搬运时应按图纸将盘柜按顺序摆放，以方便下一步盘柜的就位安装。 5.3.2 设备检查时厂家、监理及业主代表应在现场。检查的主要内容：检查表面有无刮伤或撞击痕迹，对照设计图纸及核对到货清单、检查设备型号、规格、数量是否相符，以及随柜而到的有关附件、备件、仪表、仪器、专用工具的数量及规格与清单是否相符；特别对于瓷瓶等瓷件更应该认真检查有无变形、破损、受潮；检查厂家出厂技术文件是否齐全；如在检查中发现的缺损件、厂家资料不齐全等应在开箱检查记录上填好，由在场厂家、监理及业主代表签名见证，通知物资供应部门补回。
KYN28A-12型户内铠装式交流金属封闭开关柜 使用说明书
一、概述 KYN28中置高压开关柜是用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在12kV的电器产品，主要包括高压断路器、接地开关、互感器等。KYN28柜体由柜架和可抽出式手车二部分组成，各种手车均采用蜗杆摇动推进和退出，其操作轻便、灵活。整个手车体积小，检查和维修方便。手车在柜体内试验位置和工作位置都有到位装置，以保证机械联锁可靠。根据手车的用途不同，可分为：转运车、PT车、熔断器车、计量车、隔离车、下置PT车、下置避雷器车和接地车等。 二、产品特点 1．产品的外壳完全是由覆铝锌钢板经机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。产品外壳具有IP4X级的防护等级。 2.本产品的主开关可配置ABB公司生产的VD4型真空断路器，C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器(如VS1,VH1,VK,ZN28)，以取代国外同类产品。 3.无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。其断路器均具有长寿命，高参数，少维护，体积小的独特优点。 三、符合标准 GB3906-91《3-35KV交流金属封闭开关设备》 GB11022-99《高压开关设备通用技术条件》 IEC298（1990）《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》 DL404-91《户内交流高压开关柜订货技术条件》 四、使用环境条件 环境温度：最高温度：+40℃，最低温度：-10℃ 环境湿度：日平均相对湿度：≤95% 月平均相对湿度：≤90%
高压开关柜操作说明 一、送电操作程序 1、通过小推车将断路器手车(或PT手车、隔离手车、熔断器手车)推入开关柜；手车进柜时将手车的左右把手同时向内拉至把手II位置并将手车推入开关柜的试验位置，然后将手车的把手同时向外推至把手I位置，使手车推进机构与开关柜可靠锁定； 2、将手车的二次插头插入插座内，并用扣件锁定； 3、关闭开关柜后门(电缆室门)和前门（断路器室门）；打开接地刀操作活门，用接地刀操作手柄逆时针方向打开接地刀，抽出接地刀操作手柄，关闭接地刀操作活门，并确认接地刀处于分闸状态； 4、检查仪表室内的控制、合闸、信号、交流及母线电压等电源开关（或二次熔断器）处于合闸状态，并测量电源电压在正常范围内，关闭仪表室； 5、用就地或远方操作方式控制操作（处在开关柜试验位置的）断路器合、分各一次，确认断路器控制回路接线及信号回路显示正确； 6、打开手车机构操作活门，用手车摇把顺时针将手车推入开关柜工作位置（手车到达工作位置时会发出“咔嗒”的扣锁响声），取出手车摇把并关闭手车机构操作活门； 7、用就地或远方操作方式控制操作（处在开关柜工作位置的）断路器合闸； 8、检查开关柜的带电显示ABC三相指示灯亮，此时开关柜已处于高压带电状态，查看保护装置的母线电压及出线电流是否处于正常状态。 二、停电操作程序 1、用就地或远方操作方式控制操作（处在开关柜工作位置的）断路器分闸； 2、检查开关柜的带电显示器ABC三相指示灯熄灭；此时开关柜已处于高压出线侧断电，但高压母线侧仍处于带电状态（热备用状态）； 3、打开手车机构操作活门，用手车摇把逆时针将手车退出到开关柜试验位置（手车到达试验位置时会发出“咔嗒”的扣锁响声），取出手车摇把并关闭手车机构操作活门； 三、手车拉出柜外的操作程序 1、断路器手车(或PT手车、隔离手车、熔断器手车)需要拉出柜外时，应首先完成停电操作程序的所有步骤； 2、需要进行接地刀合闸操作时应先打开接地刀操作活门，用接地刀操作手柄顺时针使接地刀合闸，抽出接地刀操作手柄，并确认接地刀处于合闸状态（如不需要接地刀合闸操作，可不进行此项操作）； 3、打开开关柜前门（断路器室门），拔掉手车二次插头； 4、将小推车放置在开关柜前指定位置；将手车的左右把手同时向内拉至把手II位置并将手车拉出至小推车上，然后将手车的把手同时向外推至把手I位置与小推车锁孔可靠锁定； 5、检查开关柜内上下静触头防护活门处于自动闭合位置，关闭开关柜前门。 四、检查静触头与动触头接触是否良好步骤 1、按照手车拉出开关柜外的操作步骤将手车拉出； 2、将动触头接触面用干净抹布擦拭干净； 3、用凡士林或导电膏抹均匀的抹在动触头的接触面上（不要太多）； 4、按照送电顺序的前6步将手车推至工作位置； 5、按照手车拉出柜外的操作程序将手车拉出； 6、检查动触头导电膏或凡士林膏的接触程度，检查下静触头的（动触头）插入深度及接触程度（1.5cm-2.5cm）； 7、若接触良好按照送电步骤的前2步操作将手车推至试验位置备用； 8、若发现有接触不好的现象及时与电气技术人员或高压电工联系。 注：1、高压设备检修必须将断路器摇至试验位置； 2、高压设备开机前必须对静触头与动触头的接触情况进行检查；否则按制度进行考核！ 电厂 2015年12月30日
| 海南省万泉河红岭水利枢纽工程机电设备安装工程 坝后电站 高低压盘柜安装方案 批准： 审核： 编制： 葛洲坝集团第二工程有限公司机电安装分公司 红岭水利枢纽工程安装项目部 二○一三年十二月
目录 1概况 (3) 2编写依据 (3) 3工程量 (3) 4现场安装条件 (4) 5施工前准备 (4) 6安装技术措施 (5) 7盘柜安装的检查和验收： (11) 8进度计划及保证措施 (11) 9施工质量控制及保证措施 (12) 10安全技术及文明施工措施 (13) 11施工事故应急措施 (15)
坝后电站高低压柜安装方案 1概况 红岭水电站高低压盘柜有35KV高压开关柜、10.5KV高压开关柜、400V低压配电柜。35KV开关柜、10.5KV开关柜、400V低压配电柜均由中山明阳电器有限公司生产。高压开关柜主要是用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用；400V低压盘柜主要是作用交流50HZ、400V以下的低压动力和照明配电。 2编写依据 2.1 设计施工图纸及设计更改通知单 2.2 主要规程规范 《1kv及以下配线工程施工与验收规范》GB50575-2010 《电气装置安装工程母线装置施工及验收规范》 GBJ149-90 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92 2.3 厂家说明书 2.4本单位多年施工经验以及严格的检查制度 3工程量 盘柜安装工程量清单
4现场安装条件 4.1 35KV开关柜厂家到货直接拖到安装间利用桥架卸货，再用2T液压叉车、2T液压拖车以人工安装就位； 4.2 KV开关柜用2T汽车运输至相应部位GIS室电动葫芦卸车。室内采用2吨液压叉车、2T液压拖车以人工安装就位。 4.3 400V配电柜利用2T汽车运输至安装场利用桥机卸车。室内采用液压拖车以人工安装就位。 5施工前准备 5.1 现场布置：合理布置现场，包括基础材料准备、盘柜组装和防护措施等。 5.2 技术准备：盘柜安装前组织有关技术人员熟悉设计图纸，标准规范，厂家安装说明书以及设备技术档案等有关资料。 5.3 人员组织：技术负责人（含技术服务人员），安装、试验负责人，安全、质量负责人，安装、试验人员。 5.4 工器具准备：
KYN28-12高压开关柜技术说明 1概述 1.1KYN28-12型铠装式交流金属封闭开关设备(以下简称开关柜)，系三相交流50HZ单 母线及双母线分段系统的户成套配电装置，适用于发电厂、变电站以及工矿企业的额定电压3～10kV电网中，作为接受和分配电能之用，并对电路实行控制、保护和监测。 1.2开关柜配置高性能真空断路器，成套设备可满足电网对高压开关柜要求，并适合“五 防”和全工况、全封闭、全绝缘条件。 2环境条件 KYN28-12型开关柜在设计中已充分考虑到客户当地的气候及周围环境，并满足其特殊要求。条件与措施如下： 3参照国际相关标准 4技术参数 1、高压进线柜主要技术参数
电流互感器 电流互感器用环氧树脂浇注而成，通常用于向测量和保护装置传递信息。电流互感器包括具有相关性能和精度等级并适合安装要求的一个线束铁芯或带一个或多个铁芯的套管棒。符合IEC 60044-1标准。尺寸符合DIN 42600 窄型标准。电流互感器通常安装在负荷侧来测量相电流。 电压互感器 电流互感器用环氧树脂浇注而成，通常用于向测量和保护装置传递信息。可固定安装或安装在互感器小车上。符合IEC 60044-2。尺寸符合DIN 42600 窄型标准。电压互感器采用单极电压互感器，具有适合相连设备功能要求的性能和精度等级。 5开关柜的设计报告 5.1柜体 5.1.1KYN28-12型开关柜为金属铠装移开式。 5.1.2柜体的外壳与各功能小室的隔板均采用优质板材，具有很强的抗腐蚀与抗氧化性能， 并具有比同等钢板高的机械强度。 5.1.3柜体无任何焊接点，柜体由螺栓连接组成，为全组装结构。 5.1.4柜体的安装维护可在正面进行，也可在背面进行，开关柜不仅可安装成面对面或背 对背双排排列，而且可根据具体项目要求靠墙安装，节省占地面积。 5.1.5整个柜体由接地的金属隔板分隔成四个功能小室，即：母线室、继电器室、断路器 手车室和电缆室，各功能单元设有独立的压力释放通道和释放门。 5.1.6断路器手车室安装有特定的导轨，可轻巧地推进或抽出断路器手车。 5.1.7手车室设计有带自动锁扣和开启的电气型金属帘板，可满足手车断路器与母排侧和 电缆侧之间同时自动隔离的要求。
KYN28-12高压开关柜操作维护说明书
KYN28-12高压开关柜“五防”联锁操作要求： 1.防止误分合断路器—断路器手车必须处于工作位置或实验位置时，断路器才能进行合、分闸操作。 2.防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。 3.防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。 4.防止带电合接地刀—断路器手车必须处于试验位置时，接地刀才能进行合闸操作。 5.防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后（打开后门电磁锁），才能打开后门。 6.注：KYN28-12高压开关柜在正常运行时，应闭门操作。 一、面板基本操作 1.合闸分闸操作 断路器在工作位置或实验位置时，合闸需顺时针旋转合闸分闸转换开关进行合闸，分闸需逆时针旋转合闸分闸转换开关使其分闸。 2.储能操作 在断路器合闸前，必须先将断路器储能，将储能旋钮打到通的位置，断路器每次合闸后会自动储能，储能完成后储能指示灯有指示。 3.就地和远控
就地远控转换开关在就地位置是断路器的合分闸只能在柜体面板上操作，在远控位置时断路器的合分闸只能在后台界面上操作。 4.加热器与照明 在柜体上有温湿度控制器，若柜体内湿度较大需将加热器打到自动或手动位置，使其柜体干燥。需观察电缆室情况时可打开检修照明灯，透过观察窗查看电缆室情况。 5.综合保护装置使用 综合保护装置的使用详见其操作手册。 二、送电操作程序: 1.通过转运手车将断路器手车（或PT手车、隔离手车、熔断器手车）推入开关柜；手车进柜时将手车的左右把手同时向内拉至把手移动位置并将手车推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手固定位置，使手车推进机构与开关柜可靠锁定。 2.将手车的二次插头插入开关柜的二次插座内，并用扣件锁定； 3.关闭开关柜后门（电缆室门）和前门（断路器室门）；打开接地刀操作活门，用地刀操作手柄（逆时针方向）打开接地刀，抽出接地刀操作手柄关闭接地刀操作活门，并确认接地刀处于分闸状态。 4.检测仪表室内的控制、合闸、信号、交流及母线电压等电源开关（或二次熔断器）处于合闸状态，并测量电源电压属于正常范围后，关闭仪表室门。 5.用就地或远控操作方式控制操作（处在开关柜试验位置的）断路器合分各一次，确认断路器控制回路接线及信号回路显示正确。
KYN28-12高压开关柜/PT柜/计量柜 安装使用说明书 有限责任公司
KYN-28-12型户内交流金属铠装移开式高压开关柜 ※概述 KYN28-12型户内交流金属铠装 移开式开关设备系列，额定电压为 3-12kV三相交流电、工矿企事业单 位配电以及电业系统交流50H z，单 母线及单母线分段系统的成套配电 装置。用于发电厂、中小型发电机 送二次变电所的受电、配送电及大 型高压电动机启动等，实现控制、 保护、检测之目的。 本开关柜能满足GB3906、IEC298等标准要求，并且具有防止误操作断路器、防止带负荷拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能。开关柜既可配用ABB公司的VD4真空断路器，又可配用国产的VS1真空断路器，实为一种性能优越的配电装置。 ※主要特点 ■柜体结构采用敷铝锌板经CNC机床使用多重折弯工艺加工之后栓接而成； ■所有操作均在柜门关闭状态下进行； ■防护等级高，可防止杂物和虫害侵入； ■简单有效的“五防”闭锁，防止误操作； ■可配用VS1及VD4型真空断路器； ■更换断路器简单，手车互换性能好； ■柜体可靠墙安装、柜前维护，减少占地面积； ■电缆室空间充裕、可连接多根电缆； ■断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生。
※结构说明 开关柜由固定的柜体和可抽出部分，手车，两部分组成。柜体外壳和各功能单元的隔板均敷铝锌钢板栓接而成。开关柜的外壳防护等级达到IP4X，各隔室的防护等级为IP2X。开关柜具有架空进出线、电缆进出线及左右联络功能，可以根据用途将各方案的开关柜排列组成能完成设计功能的配电装置。本开关柜的安装与调试均可正面进行，可以靠墙，以节省占地面积，减少投资。 ※开关柜主要技术参数 ※※：电流互感器的断路容量应单独考虑 ※※※：额定短时耐受电流为31.5KA及以下，分支母线额定电流为1250A 及以下柜宽800mm；额定短时耐受电流为40KA及以上，分支母线额定电流为1250A，以上柜宽1000mm，柜深由用户选择。
高压开关柜安装与调 试
设备安装调试 一、施工前的管理 1、施工技术准备 施工技术是工程施工的重要保证，是确保质量的关键，是安全生产的必要手段。因此，施工前我公司针对工程特点和设计要求，根据国家标准、规程、规范及招标方要求，组织技术人员进行施工图会审，读懂设计图纸，及时解决各种疑问；我公司进入现场施工前进行技术交底并记录完整备案，按规范、图纸要求编写施工作业指导书。 2、施工现场堪查 施工前对建筑工程和设备进行检查，检查项目有：高压控制柜混凝土基础达到允许安装的强度，基础面水平，焊接构件的质量符合要求；预埋件及预留孔符合设计要求,预埋件牢固；通、排气设施应安装完毕；土建施工设施已拆除，场地清理干净，具有足够的施工场地，道路通畅；受电后无法进行装饰工作项目以及影响安全运行的工作施工完毕；高压开关柜基础型钢牢固固定，允许偏差满足设计及有关规范要求。检查运输路径，确定合适的吊装方案。测量放线定位，依据图纸用墨线打出每列柜的平齐线及断线，列柜的端线要同时打出。墨线清晰、无重影，用钢卷尺核实与图纸要求一致。 二、施工过程及注意事项 1、开箱检查 保证配电设备的质量，与招标方共同进行开箱检查，填写设备开箱检查记录单。高压开关柜有出厂价合格证和随带的技术文件、检验报告。 外观检查：包装完好，无碰撞损伤，开关柜的标牌、型号、规格及各项标识与设计相符，柜内元器件无损坏、丢失。接线无脱落、脱焊。 2、开关柜运输、吊装 开箱检查后，按安装顺序吊运至配电室。在运输过程中车辆行驶平稳，封车牢固可靠，且不损伤设备。开关小车与开关柜一体来货时，将小车移出，放置在不妨碍施工的位置。用专用拖车或滚杠将开关柜体移至安装位置，开关柜摆放顺序符合设计图纸要求。
高压开关柜操作手册https://www.doczj.com/doc/031186570.html,work Information Technology Company.2020YEAR
高压开关柜操作手册 一、高压开关柜简述 高压金属封闭开关设备是由柜体和手车两大部分构成。柜体由金属隔板分隔成四个独立的隔室：母线室、断路器手车室、电缆室和继电器仪表室。手车根据用途分为断路器手车、计量手车、隔离手车等，同参数规格的手车可以自由互换，手车在柜内有试验位置和工作位置，每一位置都分别有到位装置，以保证联锁可靠。高压开关柜有安全可靠的连锁装置，能满足“五防”要求：(1 防止误操作断路器；2 防止带负荷拉合隔离开关，即防止带负荷推拉小车；3 防止带电挂接地线，即防止带电合接地开关；4 防止带接地线送电，即防止接地开关处于接地位置时送电；5 防止误入带电间隔) a）断路器手车在试验或工作位置时，断路器才能进行合分操作，且在断路器合闸后，手车无法移动，防止了带负荷误拉、推断路器。b)仅当接地关处于分闸位置时，断路器手车才能从试验位置移至工作位置，仅当断路器手车处于试验位置时，接地开关才能进行合闸操作，实现了防止带电误合接地开关及防止接地开关处于闭合位置时关合断路器。C)接地开关处在分闸位置时，下门及后门都无法打开，防止了误入带电间隔。d)断路器在工作位置时，二次插头被锁定不能拔出。为保证安全及各联锁装置可靠不至损坏，必须按联锁防误操作程序进行操作。 二、主电源柜送电操作程序 1) 关闭所有柜门及后封板,并锁好。 2) 推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位，(推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位。)手动插上航空插，关上手车室门并锁好。 3) 观察上柜门各仪表、信号指示是否正常。（正常时综合继保电源灯亮，断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。）4) 将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，航空插头被锁定，断路器手车主回路接通，查看相关信号。（因主电源与备用电源设置机械连锁，当主电源断路器在工作位置时，备用电源断路器必须在实验位置）5) 观察带电显示器，确定外线电源已送至本柜。（带电显示器面板显示灯亮表示外电源已送至本柜断路器下触头。如带电显示灯不亮，则需先送外电源至本柜。） 6)合转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色分闸指示灯灭，查看其它相关信号，一切正常，送电成功。（操作分、合转换开关时，把操作手柄顺时针旋转至面板指示合位置，松开手后操作手柄应自动复位至预合位置。）
成套配电柜、控制柜（屏、台）和动力、 照明配电箱（盘）安装工程检验批质量验收记录表 GB50303 —2002 （I）高压开关柜060103□口 060202 □口
说明 （I ） 060103 060202 060601 主控项目 1、柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE或接零（PEN可靠；装有电器 的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。 2手车、抽出式成套配电柜推拉灵活，无卡阻碰撞现象。动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。 3、高压成套配电柜必须按本规范第 3.1.8条的规定交接试验合格，且应符合下列规定：1）继电 保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整 定参数符合设计要求；2凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验。 4、柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5M Q:二次回路 必须大于IM Q。 5、柜、屏、台、箱、盘间二次回路交流工频耐压试验，当绝缘电阻值大于10M Q时，用2500V 兆 欧表摇测1mln,应无闪络击穿现象；当绝缘电阻值在1?10MQ时，做1000伏交流工频耐压试验，时间1mi n，应无闪络击穿现象。 一般项目 1、柜、屏、台、箱、盘相互间或与基础型钢应用镀锌螺栓连接，且防松零件齐全。 2、柜、屏、台、箱、盘安装垂直度允许偏差为 1.5 %o，相互间接缝不应大于 2mm成列盘面偏差不 应大于5mm 3、柜、屏、台、箱、盘内检查试验应符合下列规定：1）控制开关及保护装置的规格、型号符合设计 要求；2）闭锁装置动作准确、可靠；3）主开关的辅助开关切换动作与主开关动作一致；4）柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称，或操作位置，接线端子有编 号，且清晰、工整、不易脱色，5）回路中的电子元件不应参加交流工频耐压试验；48V及以下回路可不作交流工频耐压试验。 4、柜、屏、台、箱、盘问配线：电流回路应采用额定电压不低于750V、芯线截面积不小于2. 5mm2 的 铜芯绝缘电线或电缆；除电子元件回路或类似回路外，其他回路的电线应采用额定电压不 低于750V,芯线截面不小于1.5mm2的铜芯绝缘电线或电缆。
高压开关柜安装施工方案 1、编写依据 表2-1 引用标准及规范名称 2、工程概况 本电气工程应在土建施工作业队完成高压柜底座开孔作业后进行，在开空处新增两台高压开关柜AA1,AA3。其中AA1替代原有14H柜（二活线）为开关站提供备用电源，AA3为1#活性窑变压器提供电源。
3、作业准备 施工组织机构 项目经理：秦华斌作业长：邓斌海技术负责人：贾继亮安全员负责人：邓斌海施工负责人：毛又准 人员配备
工器具及仪器仪表配置
4、作业流程 作业（工序）流程图 5、作业方法 施工准备 技术准备：按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性； 人员组织：技术负责人、安装负责人、安全质量负责人和技术工人； 机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护； 施工材料准备：焊条、螺栓、油漆等。 基础检查 用经纬仪及钢卷尺对开关柜基础进行核对尺寸，检查基础槽钢长度、宽度、标高及相对位置是否符合设计要求，以及检查基础槽钢的直线度和水平度，误差不得超过允许值；检查高压及控制电缆的孔洞是否对应开关柜的排列布置。
清除基础槽钢面上的灰砂，完成槽钢的接地工作，测量基础槽钢的水平度和不直度，找出最高点，并标注高差，开关柜宜从中间开始就位。 搬运及开箱检查 现场搬运盘柜 （1）开关柜的搬运设专人指挥，配备足够的施工人员，以保证人身和设备安全。 （2）根据现场情况，设备的搬运、移动采用推车进行。搬运时，用吊车将开关柜吊到推车上，然后一人拉推车的把手，3人合力推柜体，1人专门负责观察推车行走的路线，防止推车的轮子掉到孔洞里及防止柜体倾覆。 （3）盘柜搬运时应按图纸将盘柜按顺序摆放，以方便下一步盘柜的就位安装。 设备检查时厂家、监理及业主代表应在现场。检查的主要内容：检查表面有无刮伤或撞击痕迹，对照设计图纸及核对到货清单、检查设备型号、规格、数量是否相符，以及随柜而到的有关附件、备件、仪表、仪器、专用工具的数量及规格与清单是否相符；特别对于瓷瓶等瓷件更应该认真检查有无变形、破损、受潮；检查厂家出厂技术文件是否齐全；如在检查中发现的缺损件、厂家资料不齐全等应在开箱检查记录上填好，由在场厂家、监理及业主代表签名见证，通知物资供应部门补回。 盘柜就位安装 首先根据设计的尺寸拉好整排屏柜的直线。按设计位置和尺寸把第一块盘用线锤和水平尺进行找正，按规范盘柜垂直度误差应小于每米，如达不到要求可在柜底垫垫块，但垫块不能超过三块且垫块不能有松动，达到要求后，在开关柜的四个底角上烧焊或钻孔用螺栓将其固定。 第一面开关柜安装好后，其他开关柜就按第一个柜作为标准拼装起来。通常10KV配电盘柜以主变进线盘柜为第一面柜开始安装，然后分别向两侧拼装。如发现基础槽钢的水平误差较大，应选主变进线柜第一面柜的安装位置。 依次将盘逐块找正靠紧。检查盘间螺丝孔应相互对应，如位置不对可用圆锉修整。带上盘间螺丝（不要拧紧），以第一块盘为准，用撬棍对盘进行统一调整，调整垫铁的厚度及盘间螺丝松紧，使每块盘达到规定要求，依次将各盘固定。最后要求成列柜顶水平高差不大于5mm,成列柜面不平度小于5mm,柜间缝隙小于2mm。 开关柜内母线安装 柜内母线厂家已配备。柜体间联络母线安装应按分段图、相序、编号、方向和标志正确放置；母线的搭接面应连接紧密，并应在接触面上涂一层电力复合脂。连接螺栓用力矩扳手紧固，其紧固力矩值应符表7-1的规定。 封闭母线桥由厂家到现场实测尺寸并在厂制作好后再送往现场安装，安装前先搭设好脚手架，根据母线桥安装高度搭设至合适高度，根据安装图纸将母线箱逐个抬上脚手架摆放，拼装连接时从两端往中间靠拢连接，用短木方调整母线箱
