机械制图课程--三视图的画法

三视图的画法，各种符号的含义能够正确反映物体长、宽、高尺寸的正投影工程图（主视图，俯视图，左视图三个基本视图）为三视图，这是工程界一种对物体几何形状约定俗成的抽象表达方式。

三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。

飞机三视图将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。

一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图（正视图）——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图（侧视图）——能反映物体的左面形状，还有其它三个视图不是很常用。

三视图就是主视图（正视图）、俯视图、左视图（侧视图）的总称。

特点一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。

三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。

投影规则规则主俯长对正、主左高平齐、俯左宽相等即：主视图和俯视图的长要相等主视图和左视图的高要相等左视图和俯视图的宽要相等。

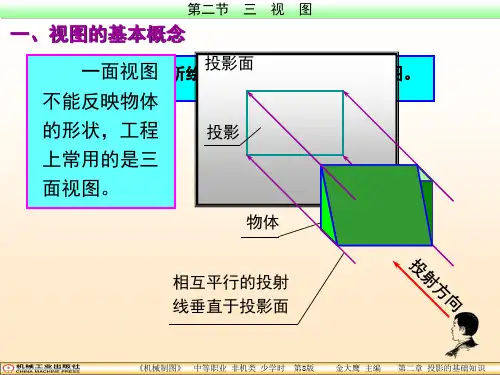

物体的投影在许多情况下，只用一个投影不加任何注解，是不能完整清晰地表达和确定形体的形状和结构的。

如图所示，三个形体在同一个方向的投影完全相同，但三个形体的空间结构却不相同。

可见只用一个方向的投影来表达形体形状是不行的。

一般必须将形体向几个方向投影，才能完整清晰地表达出形体的形状和结构。

一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。

三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。

三投影面体系投影体系我们设立三个互相垂直的平面，叫做三投影面。

这三个平面将空间分为八个部分，每一部分叫做一个分角，分别称为Ⅰ 分角、Ⅱ 分角 (Ⅷ)分角，如图所示。

我们把这个体系叫三投影面体系，世界上有些国家规定将形体放在第一分角内进行投影。

机械制图课程–三视图的画法引言在机械制图课程中，学习三视图的画法是非常重要的一部分。

通过正确绘制三视图，我们可以描述一个物体的外观和尺寸，为制造和加工提供准确的依据。

本文将介绍三视图的基本概念和画法，并提供一些实用的技巧和注意事项。

什么是三视图三视图是指一个物体的正视图、俯视图和侧视图，通过这三个视图可以全面而准确地描述物体的外观和尺寸。

•正视图：从物体的正面观察，以垂直于物体的视角绘制。

•俯视图：从物体的上方观察，以垂直于物体的视角绘制。

•侧视图：从物体的侧面观察，以垂直于物体的视角绘制。

通过绘制这三个视图，我们可以得到物体在不同方向上的形状和尺寸信息，利于设计和制造过程中的准确沟通和理解。

三视图的画法步骤绘制三视图的过程可以分为以下步骤：1.确定物体的投影方向：根据题目或实际需求，确定物体相对于观察者的位置和方向。

一般来说，正视图位于左侧，侧视图位于右侧，俯视图位于上方。

2.绘制物体的正视图：根据题目或实际需求，确定物体正视图的尺寸和比例，并按照比例在纸上绘制物体的形状和细节。

注意保持物体的轴线与视图之间的一致性。

3.绘制物体的俯视图：根据题目或实际需求，确定物体俯视图的尺寸和比例，并按照比例在纸上绘制物体的形状和细节。

注意保持物体的轴线与视图之间的一致性。

4.绘制物体的侧视图：根据题目或实际需求，确定物体侧视图的尺寸和比例，并按照比例在纸上绘制物体的形状和细节。

注意保持物体的轴线与视图之间的一致性。

通常侧视图位于俯视图的右侧。

5.标注尺寸信息：根据物体的实际尺寸确定比例尺，将尺寸信息标注在三视图上，包括长度、宽度、高度以及其他关键尺寸。

标注要清晰、准确，方便理解和后续的加工和制造。

6.完善细节部分：检查三视图的绘制是否完整和准确。

根据实际尺寸和细节，确定是否需要进一步添加细节信息，如孔的位置和直径、倒角的大小等。

三视图的绘制技巧和注意事项在绘制三视图时，应注意以下技巧和事项：•视图之间的一致性：保持三个视图之间的相对位置和比例一致，特别是轴线的位置和方向。
