阿特拉斯空压机培训资料

阿特拉斯空压机培训资料
检查电线、电缆、插头等是否有 破损或老化现象，以及控制面板 是否有异常显示。
空压机常见故障及排除方法
压力不足
可能是由于空气过滤器堵塞、进气口漏气、油气分离器故 障等原因引起。此时需要检查并清洁过滤器、修复进气口 漏气、更换油气分离器等。
温度过高
可能是由于冷却器堵塞、润滑油不足、散热不良等原因引 起。此时需要清洁冷却器、添加润滑油、改善散热条件等 。
2
阿特拉斯空压机在研发、生产、销售等方面均 有着丰富的经验，并不断推出适应市场需求的 新产品。
3
阿特拉斯空压机在全球范围内拥有广泛的客户 群体，其产品质量和售后服务均受到用户的高 度认可。
阿特拉斯空压机产品特点
01
阿特拉斯空压机产品线丰富，包括活塞式、螺杆式、离心式等 多种类型，可满足不同用户的需求。
03
阿特拉斯空压机操作与维护
空压机操作步骤
停机操作
按下停机按钮，空压机停止运转。
开启前的检查
确认空压机各部件正常，无异常声音和泄 漏，控制面板正常。
启动操作
按下启动按钮，空压机开始运转。
卸载操作
当压力降至设定的卸载压力值时，加载阀 关闭，进气口打开，卸载开始。
加载操作
当空压机达到设定的压力值时，加载阀自 动打开，进气口关闭，开始加载。
空压机日常维护与保养
每日检查
检查空压机的温度、压力、声音 、泄漏等情况，以及润滑油和冷 却液的使用情况。
定期更换滤芯和密 封件
根据使用情况，定期更换空气滤 清器、机油滤清器和油气分离器 等滤芯，以及密封件如O型圈和 油封等。
定期清洁冷却器和 散热器
定期清洁冷却器和散热器，确保 其散热效果。
定期检查电气系统
THANKS

AC机组业务员基础培训资料PPT课件

AC机组业务员基础培训资料PPT课件

GA37-55机型资料
GA75机型
GA90-160机型
GA180VSD机型
GA200-500机型
ZT15-22 ZR/ZT30-45 ZR/ZT22-37-55VSD
ZR/ZT55-90 ZR/ZT55-90VSD
ZT/ZR110-750 ZR160-900VSD
ZE/ZA3-6
ZE4VSD
机组系列号分类
AII：GA90以下原装进口机（不包括GA90） AIF：FA90以上原装进口机（包括GA90以及
所以无油机） ARP：年限较久的空压机，1990年以前生产
的。 WAC：无锡组装机机组核心部分为进口成本，
其他为国产。2000年以前生产的尾数为6位， 2000年以后生产的尾数为10位。 WUX:从2006年在无锡生产的新机型 GA160P—7.5的含义：160代表马达额定输 入轴功率，7.5代表最大工作压力 P代表标准箱式空压机，C代表经济型，SP代 表标准箱式空压机，FF代表全性能空压机 （内置干燥机），W代表水冷机，CP代表标 准经济型，什么都不标的为风冷机。VSD代 表变频
少系统泄漏，并将系统压力维持在 0.1 巴 之内（1.5 磅/平方英寸）。 其全面集成了空气和冷凝水处理设备，从 而节省了可观的安装、操作和保养成本。 储气罐安装型标准 270 升机型，节约更多 的安装成本的同时降低总体系统压降和减 少泄漏。 Elektronikon® 控制器具有先进的电子控 制功能，控制器内装配了电子齿轮并内置 多台压缩机联控功能。
阿特拉斯空压机发展历程

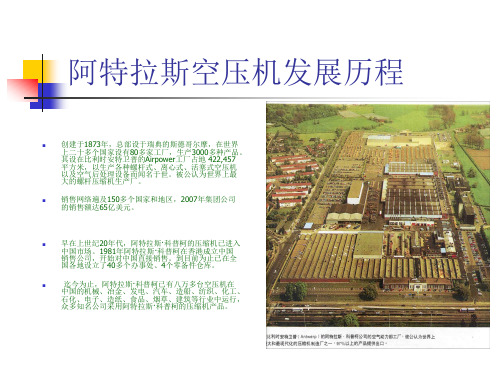

创建于1873年，总部设于瑞典的斯德哥尔摩，在世界 上二十多个国家设有80多家工厂，生产3000多种产品。 其设在比利时安特卫普的Airpower工厂占地 422,457 平方米，以生产各种螺杆式、离心式、活塞式空压机 以及空气后处理设备而闻名于世。被公认为世界上最 大的螺杆压缩机生产厂。

阿特拉斯空压机培训资料共73页文档

阿特拉斯空压机培训资料共73页文档

6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
阿特拉斯空压机培训资料
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而Байду номын сангаас 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
Thank you

阿特拉斯螺杆式空压机ppt课件

阿特拉斯螺杆式空压机ppt课件

空气吸入
电脑
加
载
电磁 A阀
活 阀 气 进10% 塞
高压排气
阀
口 空滤 <40°C
B
C
－ 0.7ba膜r 片转换阀大气
－ 0.9bar
排气消 音器
二级
一级0压ba缩r
压缩
消
音
器
冷却
油 泵
中 冷 后冷
冷却水进
单向阀 疏水器 安全阀
26
ZT110/275加载状态
电
AC24
A
加 载 活
阀进 气
塞
100%
高压排 气阀
服务级别类型 ABCDE
××××× ×××× ×××× ×××× ×××× ××× ××× ××× ×× ×× ×× ×× ×× × × 17 ××
清洁空滤和更换油滤
空滤压差达到负50mbar 或运行2000H需清洁；
油滤每 2000小时更换
18
检查并清洁回油管
Oil separator element
• 喷油螺杆机(GA)的日常维护
1
压缩机组件的功用(GA机组件) • 空气过滤器 堵塞的过滤器会导致更高的压力比和温度， 降低能量和效率 • 进气阀 进气阀维护不良会导致进气性能降低、浪 费能量和导致压缩空气中含油 • 油气分离器 油气分离器故障会导致油分芯吸瘪或者大 量油被带入压缩空气和最终用户的流程中 • 最小压力阀 阀件故障会导致加载困难，造成低油压， 导致转子之间的润滑密封失效。它也会导 致管网空气倒流
节流阀
PDT14 TT11
螺杆
断油阀
安
回油管
全 阀
单向阀 油滤 PT42
疏 水
油气分离器

阿特拉斯-空压机培训资料

阿特拉斯-空压机培训资料

压缩机的应用
螺杆空压机概述
1.基本结构 在压缩机的机体中，平行的配置一对相互啮合的螺 旋型转子。通常把节圆外具有凸轮的转子成为阳转 子；把节圆内具有凹齿的转子称为阴转子。一般阳 转子与原动机连接，有阳转子带动阴转子转动。转 子上的球轴承使转子实现轴向定位，并承受压缩机 中的轴向力。转子两端的圆柱滚子轴承使转子实现 径向定位，并承受压缩机中的径向力。在压缩机机 体两端，分别开设一定形状和大小的孔口。一个吸 气口，一个排气口。
6.最 小 压 力 阀 7.后 冷 却 器 8.冷 干 机 蒸 发 器 9.自 动 疏 水 阀 10.自 动 排 水 阀
11.出 油 管 12.油 冷 却 器 13.供 油 管 14.油 过 滤 器 15.断 油 阀
16.压 缩 机（ 冷 干 机） 17. 冷 凝 器 18. 干 燥 过 滤 器 19. 毛 细 管 或 膨 胀 阀 20. 蒸 发 器
21. 旁 通 阀 22. 储 液 罐 23. 热 交 换 器
图示说明 1.空气过滤器
2.卸荷阀
3.转子 4.油缸 5.二次回油管 6.油气分离器 7.最小压力阀 8.油冷却器 9.疏水器 10.断油阀 11.油过滤器
12.后冷却器
GA90~160外观图片
1 2 3 4 5 6 7
-Hale Waihona Puke 空气进入(空滤芯) 压缩转子 后冷却器 空气输出 油气分离器 油槽(油气分离器) 油冷却
风冷型ZT18-37空气/油流程图
空气进口 空气过滤器 排气消音器 后冷却器 进气阀 油冷却器 中间冷却器
油泵
安全阀
出口
油滤
高压转子 连接管 水气分离器 低压转子 压力旁通阀
阿特拉斯ZR/ZT55-90和 ZR/ZT90VSD无油螺杆机

阿特拉斯空压机培训PPT精选文档46页PPT

阿特拉斯空压机培训PPT精选文档46页PPT
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
阿特拉斯空压机培训PPT精选文档
61、辍学如磨刀之石，不见其损，日 有所亏 。 62、奇文共欣赞，疑义相与析。
63、暧暧远人村，依依墟里烟，狗吠 深巷中 ，鸡鸣 桑树颠 。 64、一生56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿

阿特拉斯ZR无油螺杆空压机ppt课件

高可靠性
一流的配套件保证整机的高可靠性和长寿命
配套件
电动机
西 门 子 IP55
电 器 箱 西 门 子 IP54
Y－Δ 启 动 器
西门子
轴承
SKF 最 高 等 级
齿轮
AGMA Q－13/DIN-6
新 一 代 ZR/ZT无 油 螺 杆 压 缩 机
冷 却 器 ( 水 冷 ) 不 锈 钢 管 内 置 铝 翅 片,Δt= 6℃ ( 风 冷 ) 不 锈 钢 和 铝 质 两 段 式,Δt= 6℃
疏 水 阀 一 体 化 的 冷 凝 水 分 离 器 (铝 质 迷 宫 系 统 ) 和大容量承受沉淀物的疏水阀
新 一 代 ZR/ZT无 油 螺 杆 压 缩 机
B－ 不 锈 钢 制 气 封 C－ 反 螺 纹 油 封 E－ 泄 漏 孔
油封和气封
新 一 代 ZR/ZT无 油 螺 杆 压 缩 机
节 能 且 可 靠 的“ 加 /卸 载”调 节 方 式
最少易损件及简便的维护操作
•易 损 件 少－ 空 滤 、 油 滤 •中、 后 冷 维 护 方 便－ 无 需 拆 卸
空
气
吹反洗来自流冲洗
三大块整体结构 •气 路 块 ( 高 低 压 转 子 ) •油 路 块 (齿 轮 箱 、油 底 壳 、 油 泵和油滤) •冷 却 块 ( 中 冷 、 后 冷 和 油 冷)
结构紧凑、整体化 损失小 可靠性强
新 一 代 ZR/ZT无 油 螺 杆 压 缩 机
来源于 •优异的螺杆型线 •整体化的设计 •高效的配套件 •四十多年成熟的设计经验
ZR/ZT 系 列 无 油 螺 杆 压 缩 机
ZR 水 冷 机 组
压缩空气 冷却水 油 满载/空载调节器 ， 放空阀&消声 器

阿特拉斯空压机PPT课件


第11页/共37页
三、MKIV控制器操作说明
一、按功能键F2读运行参数（上下滚动 键）、按F3加下载进行切换
第12页/共37页
三、MKIV控制器操作说明
三、按功能键F1进入子菜单、按上下
滚动键选择子菜单
1、Status Date(状态) 2、Measured Date(测试数据) 3、Counters(运行时间) 4、Test(测试) 5、Modify parameters(修改设定) 6、Service(维修) 7、Save Date(储存)
第8页/共37页
二、压缩机日常操作
第9页/共37页
二、压缩机日常操作
第10页/共37页
三、MKIV控制器操作说明
一、控制器外形
1 停车按钮 2 启动按钮 3 显示器 4 上下滚动键 5 制表键 6 通电指示灯 7 故障报警指示
灯
8 自动控制运行 灯
9 功能键 10、11、12象形图
形
S2 紧急停车按钮
6）加下载阀维护保养
第29页/共37页
五、压缩机一般故障识别与处理
一、压缩机流量少或压力低 a)客户用量增大 b)安全阀漏气 c)压缩机加下载设定不正确
二、油压过低 a) 油位低 b)油过滤阻塞
第30页/共37页
五、压缩机一般故障识别与处理
三、油温过高 a)油少 b)油过滤阻塞或冷却水量少
四、压缩机送气温度高 a)压缩机进气温度高 b)冷却水流量少 c)冷却器阻塞换热郊果差
四、保养指导
1）更换空气过滤器
第24页/共37页
四、压缩机日常维护
2）更换油与油过滤器
加油孔
第25页/共37页
油过滤器 放油孔
四、压缩机日常维护

《特拉斯空压机培》课件


实施效果：设备性能稳定，可靠性高， 有效降低了故障率，提高了生产安全性 。
解决方案：采用特拉斯空压机P400，为 化工原料输送提供稳定的气源，确保生 产流程的顺畅。
设备型号：特拉斯空压机P400 应用场景：化工原料输送
05
特拉斯空压机未来发展
技术创新
高效能电机技术
环保技术
随着电机技术的不断发展，特拉斯空 压机将采用更高效能、更可靠的电机 ，提高空压机的能效和稳定性。
特拉斯空压机X200
应用场景
工厂压缩空气需求
成功案例二
设备型号
特拉斯空压机S300
解决方案
采用特拉斯空压机S300，提供 充足、稳定的压缩空气，满足 食品包装生产线的高速运转。
客户名称
某食品加工企业
应用场景
食品包装生产线
实施效果
设备运行可靠，提高了生产线 的效率，降低了维护成本。
成功案例三
客户名称：某化工企业
长，为特拉斯空压机提供了广阔的市场空间。
02
新兴市场潜力巨大
新兴市场如亚洲、非洲等地区的工业发展迅速，对空压机的需求量也日
益增长，特拉斯空压机可以抓住机遇，开拓新的市场。
03
智能化和环保趋势推动市场需求
随着智能化和环保理念的普及，市场对高效、智能、环保的空压机需求
越来越高，特拉斯空压机应紧跟市场需求，推出符合趋势的产品。
预防性维护
制定并执行预防性维护计划，对空压机进行全面的维护和保养，延长其使用寿命。
04
特拉斯空压机案例分析
成功案例一
客户名称
某大型制造企业
实施效果
设备运行稳定，节能效果显著，提高了生 产效率。
解决方案
采用特拉斯空压机X200，满足工厂24小 时不间断压缩空气需求，确保生产线的稳 定运行。

阿特拉斯空压机培训资料ppt课件

1 停车按钮 2 启动按钮 3 显示器 4 上下滚动键 5 制表键 6 通电指示灯 7 故障报警指示灯 8 自动控制运行灯 9 功能键 10 报警 11 运行 12 电源 S2 紧急停车按钮
7
压缩机的应用
钢铁厂：搅拌溶液、喷沙、真空除气等。 爆破：驱动工具、风镐、铺路碎石机等。 化工厂：通气和搅拌、清洗设备、气动控制等。 火电厂：喷气清洁、传输煤粉、清除污水等。 食品工业：发酵箱用气、传送原料、食品脱水等。 造纸厂：压制纸品、去除废纸、真空干燥等。 药品制造：喷干、传输液体等。 水泥制造：水泥浆的搅拌、热料冷却等。 汽车制造：铸造车间、钣金车间等。
G系列代表喷油机 GA 单 级 压 缩 ， 流 量 0.82~84.7m3/min ， 功 率 5.5~500KW
（3，5，7，11，15，18，22，30，37，45，55，75， 90 ， 110 ， 132 ， 160 ， 180 ， 200 ， 250 ， 315 ， 355 ， 400，450，500），排气压力7.5bar，8.5bar，10bar， 13bar GR双级压缩
8
螺杆空压机概述
1.基本结构 在压缩机的机体中，平行的配置一对相互啮合 的螺旋型转子。通常把节圆外具有凸轮的转子 成为阳转子；把节圆内具有凹齿的转子称为阴 转子。一般阳转子与原动机连接，有阳转子带 动阴转子转动。转子上的球轴承使转子实现轴 向定位，并承受压缩机中的轴向力。转子两端 的圆柱滚子轴承使转子实现径向定位，并承受 压缩机中的径向力。在压缩机机体两端，分别 开设一定形状和大小的孔口。一个吸气口，一 个排气口。
压缩过程：阴阳转子在吸气结束时，其阴阳转子齿尖会与机壳 封闭，此时气体在齿沟内不再外流。其啮合面逐渐向排气端 移动。啮合面与排气口之间的齿沟空间渐渐件小，齿沟内的 气体被压缩压力提高。
